ЖК-монитор Envision H2776MHAL

Что сразу привлекает в мониторе Envision H2776MHAL, так это размер экрана, величина которого, несомненно, имеет значение, и тип используемой матрицы. Отметим, что не очень известная торговая марка Envision принадлежит компании Gigazone International, входящей в группу компаний Gigabyte.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыMVA со светодиодной подсветкой
Диагональ68,6 см (27 дюймов)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,311 мм
Яркость300 кд/м²
КонтрастностьСтатическая 5000:1,
динамическая 50 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика12 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход VGA
  • Аудио/видеовход HDMI, 2 шт.
  • Аудиовход (гнездо миниджек 3,5 мм)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаВстроенные громкоговорители, 2×2 Вт
Особенности
  • Регулировка подставки: наклон 3° вперед и 19° назад
  • Разъем для кенсингтонского замка
  • VESA-площадка 100 на 100 мм
Размеры (Ш×В×Г) 645,5×398,6×247,6 мм с подставкой
Масса5,49 кг
Потребляемая мощностьНе более 60 Вт,
не более 0,5 Вт в режиме ожидания
Напряжение питания100—240 В, 50/60 Гц
Комплект поставки
  • Монитор
  • Комплект подставки (основание, стойка и скоба)
  • Видеокабель VGA
  • Кабель HDMI
  • Аудиокабель, миниджек 3,5 мм
  • Кабель питания
  • CD-ROM с ПО i-Menu, драйвером и руководством пользователя
Ссылка на сайт производителяwww.envisiondisplay.com и
www.giga-zone.com
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке)Н/Д(0)

Цена в московской рознице на момент написания статьи9990 руб.

Внешний вид

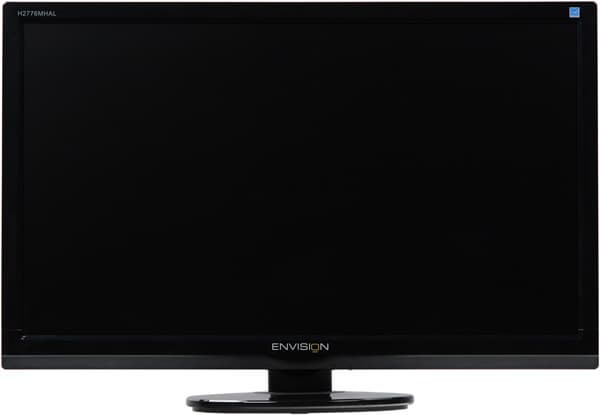

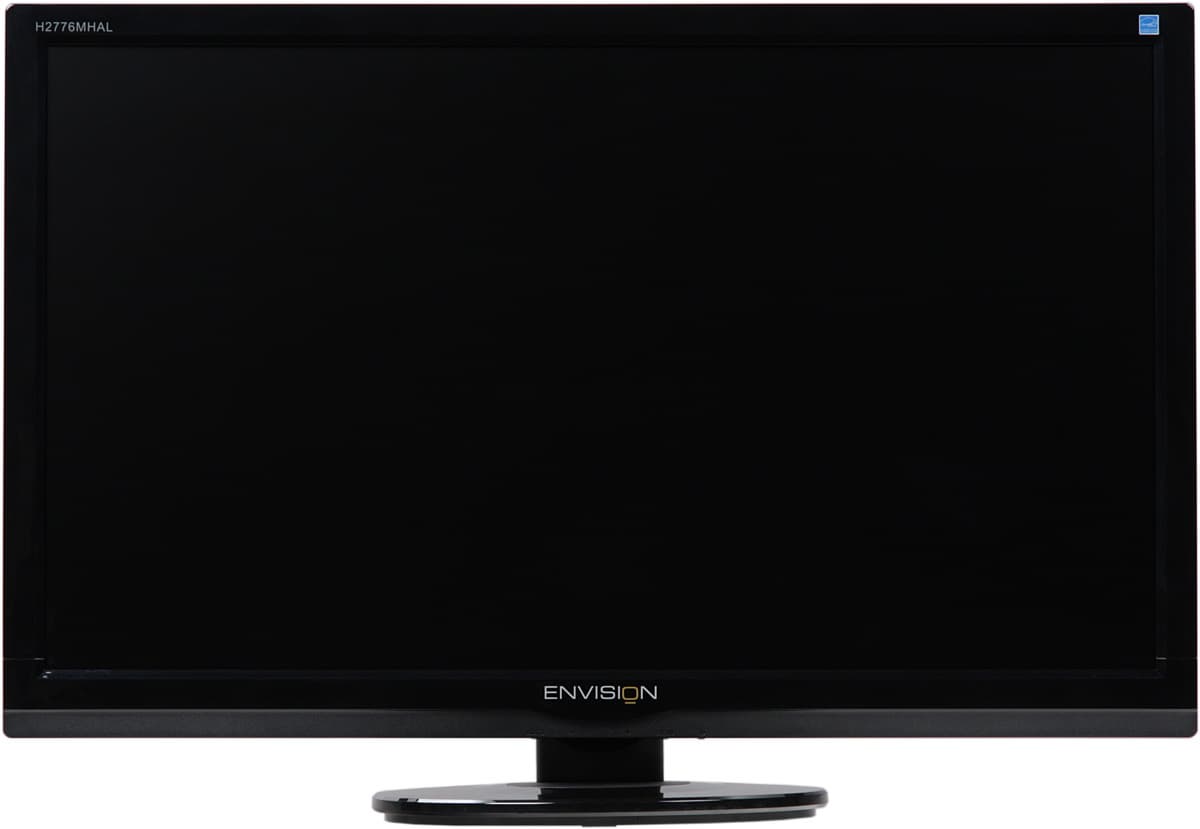

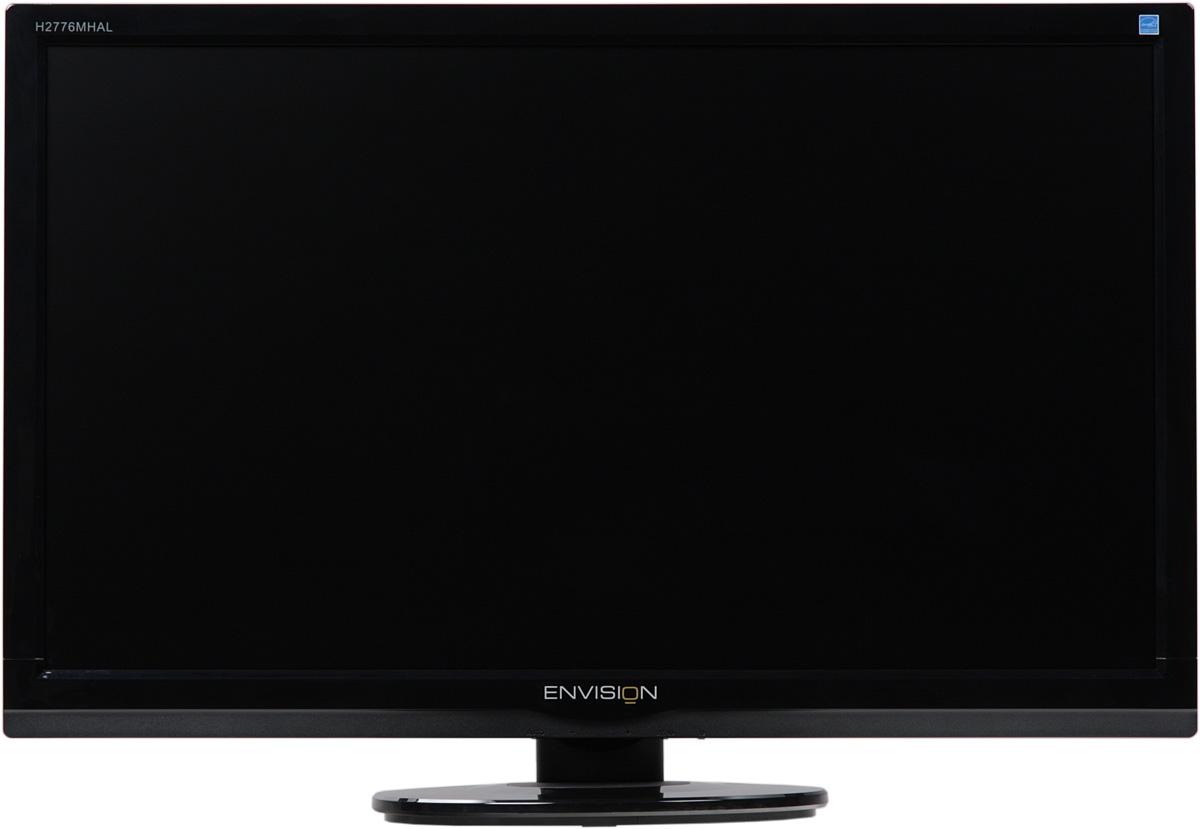

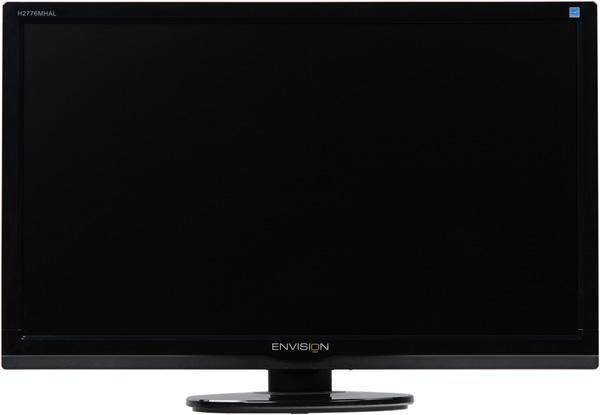

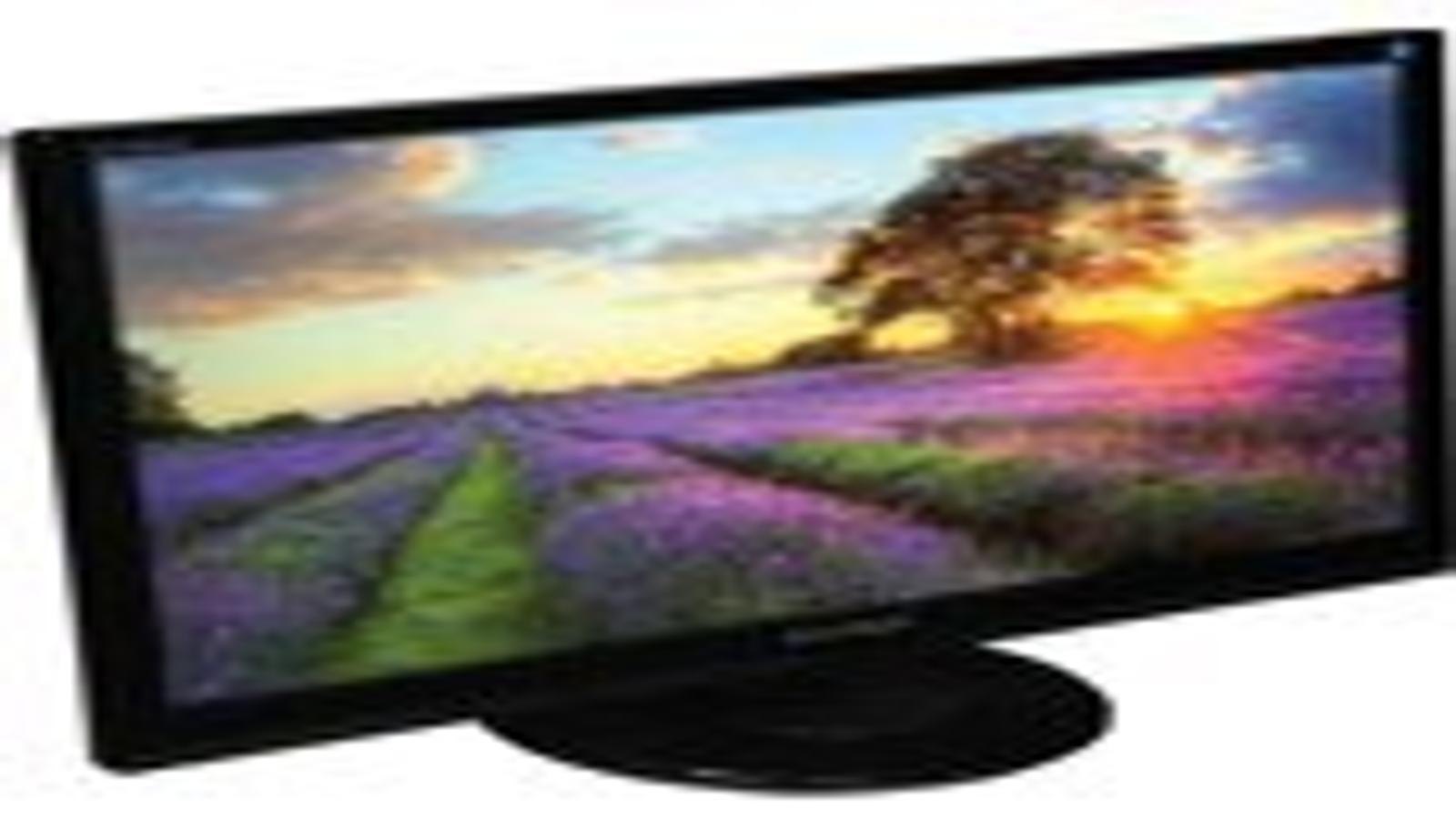

ЖК-монитор Envision H2776MHAL, вид спереди

Корпус блока экрана и детали подставки изготовлены из черного пластика, поверхность которого в основном матовая, но фронтальная рамка и верхняя поверхность основания подставки зеркально-гладкие, не устойчивые к появлению царапин. Поверхность матрицы черная и матовая.

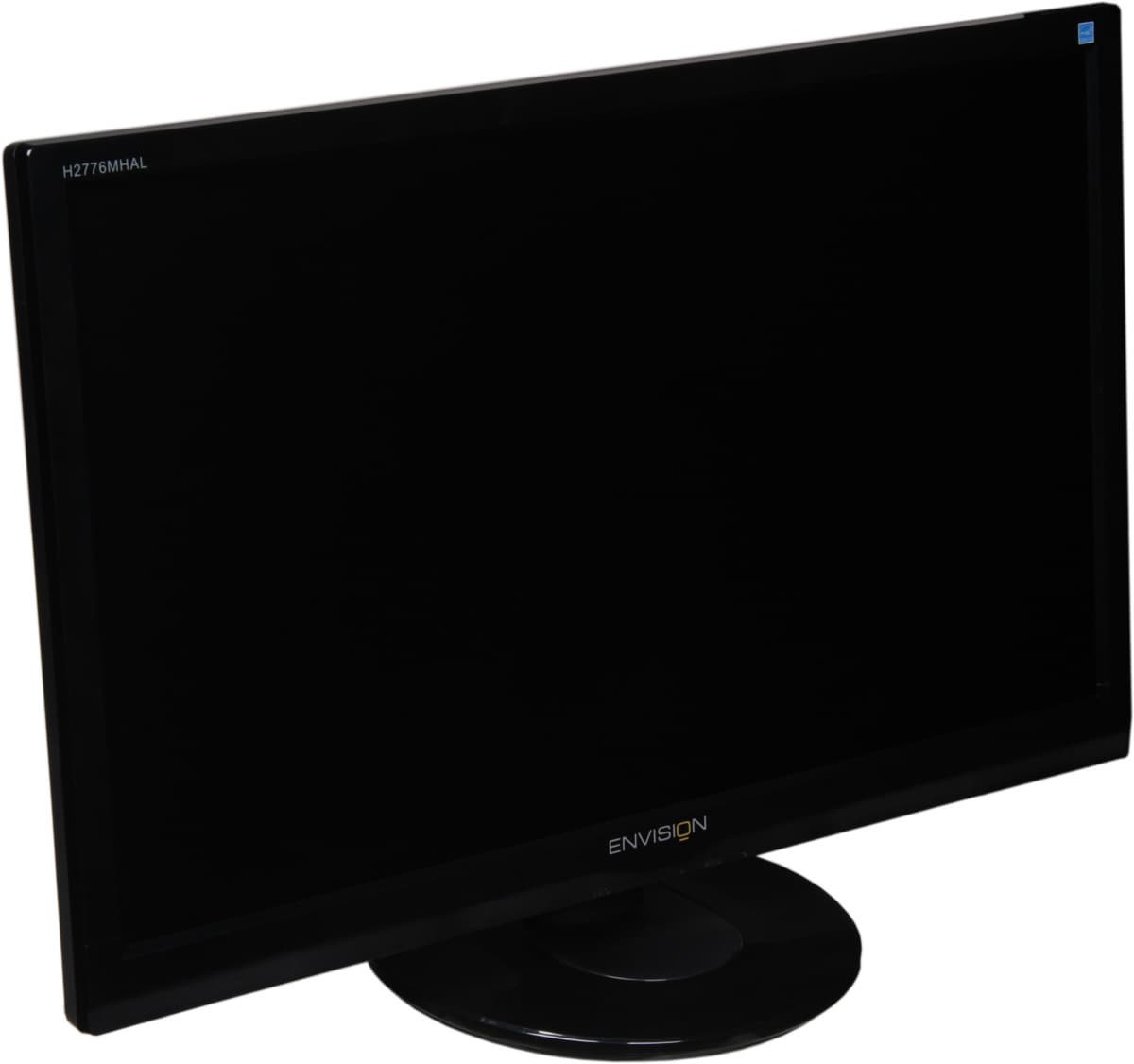

ЖК-монитор Envision H2776MHAL, общий вид

На нижней грани блока экрана в центре находятся 4 кнопки управления, кнопка питания и индикатор состояния.

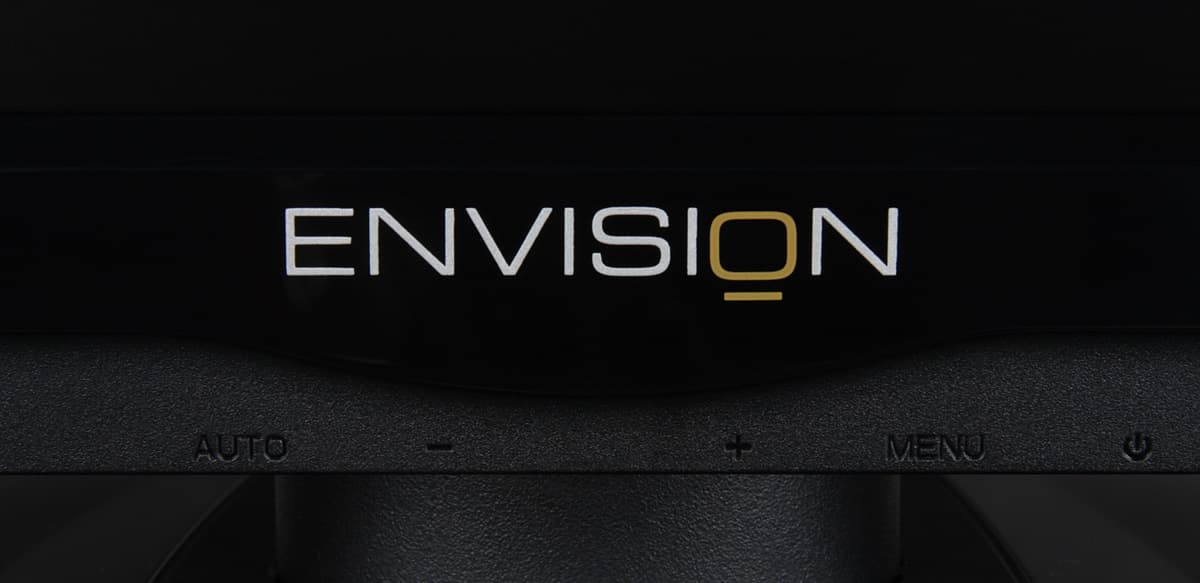

ЖК-монитор Envision H2776MHAL, контрольная панель

Подписи к кнопкам трудночитаемы, так как представляют собой рельефные значки на фронтальной поверхности рамки, такие же черные, как и сама рамка. Индикатор состояния спереди не видно, но он освещает участок верхней поверхности основания подставки. Индикатор светится синим при работе и оранжевым в режиме ожидания. Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз. Сзади в нижнем углу можно обнаружить разъем для кенсингтонского замка.

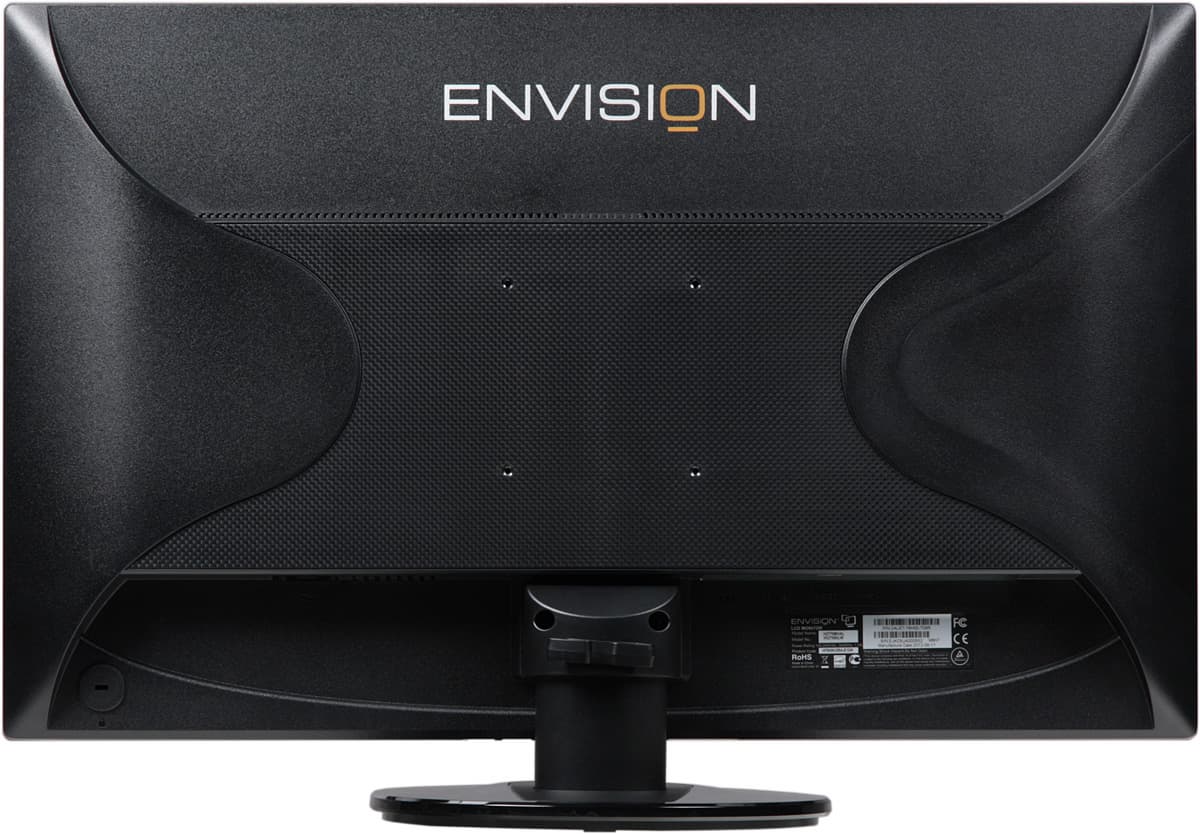

ЖК-монитор Envision H2776MHAL, вид сзади

Основание подставки снизу усилено многочисленными ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Конструкция подставки не очень жесткая, и высота стойки нам показалась недостаточной для комфортной работы человеку среднего роста при установке монитора на офисный стол типичной высоты. Нижняя часть стойки вставляется в основание и фиксируется в нем пластиковыми защелками. Шарнир в верхней части стойки позволяет немного наклонять блок экрана вперед и больше — назад.

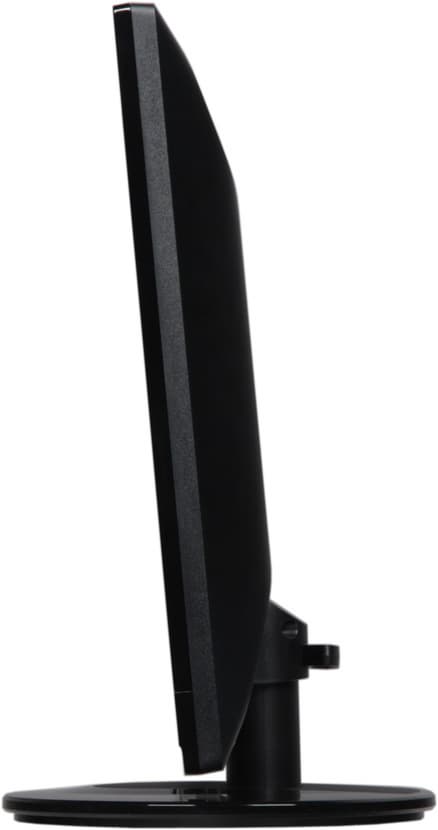

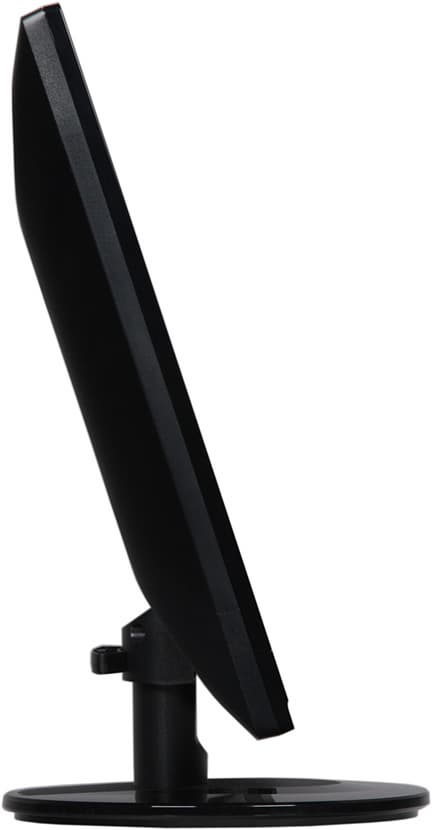

ЖК-монитор Envision H2776MHAL, вид сбоку    ЖК-монитор Envision H2776MHAL, вид сбоку

Четыре отверстия на задней панели предназначены для крепления к VESA-совместимому кронштейну (100×100 мм). Для фиксации отходящих кабелей в отверстие на стойке можно вставить входящую в комплект поставки скобку.

Коммутация

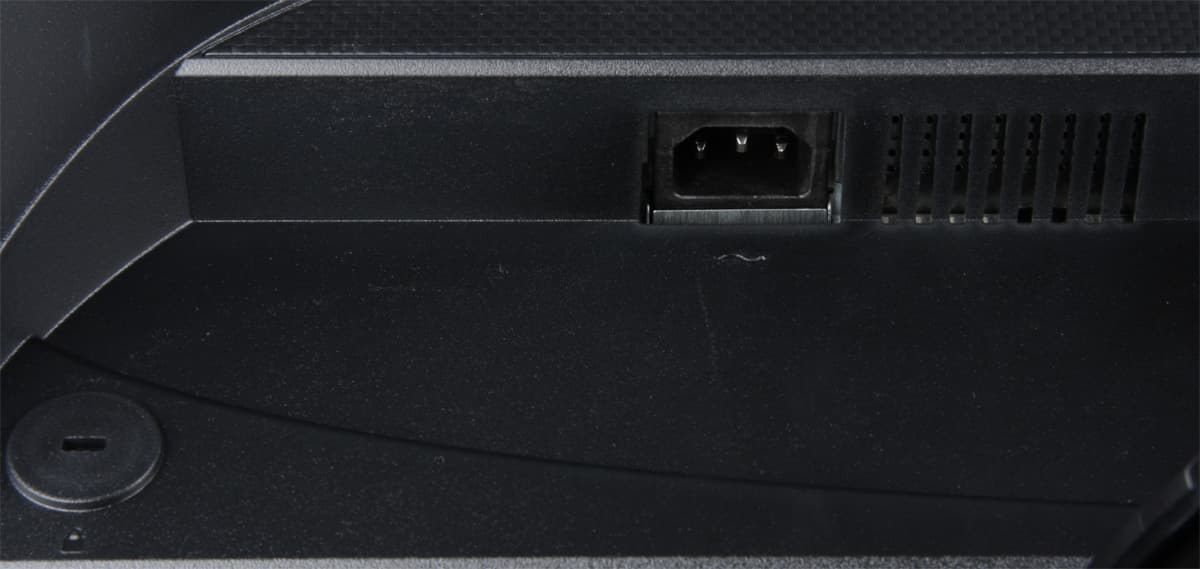

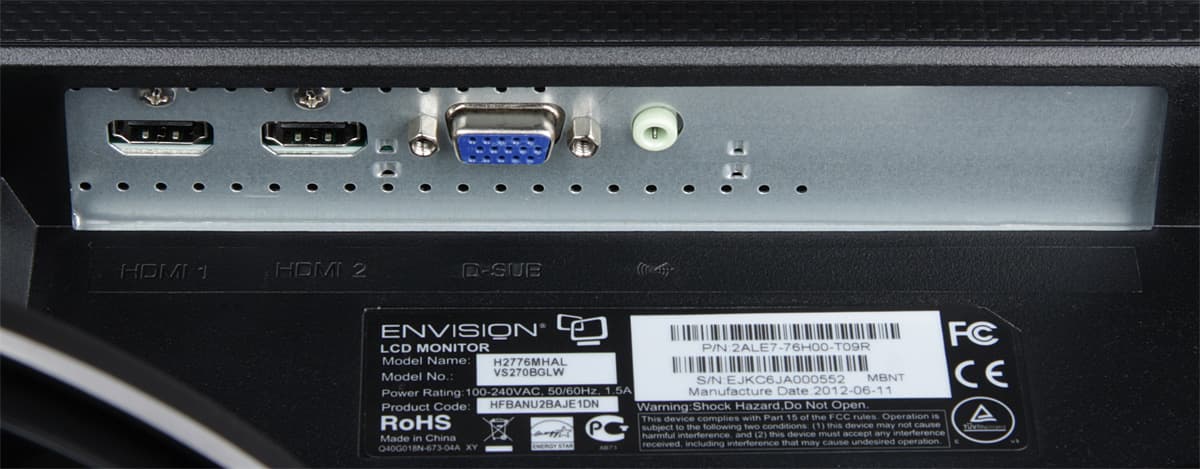

ЖК-монитор Envision H2776MHAL, разъемы

ЖК-монитор Envision H2776MHAL, разъемы

Есть аналоговый VGA-вход и пара HDMI. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню или первой кнопкой. Присутствует автоматический поиск (отключаемый) активного входа.

ЖК-монитор Envision H2776MHAL, меню установок

Входы HDMI способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители. Аналоговые источники аудиосигнала можно подключить к гнезду миниджек. Встроенные громкоговорители направлены вверх — их можно увидеть через верхнюю вентиляционную решетку на задней панели. Их звук негромкий и невысокого качества даже в сравнении с аналогами, звуки с высоким уровнем легко перегружают звуковой тракт. В лучшем случае встроенная акустика может выполнять сигнальную функцию, издавая системные звуки. Монитор оснащен встроенным блоком питания. Разъем питания — стандартный трехштырьковый. В меню можно включить таймер на отключения от 1 до 24 часов с шагом в один час.

Меню, локализация и управление

Навигация по меню не очень удобная, но само меню довольно крупное, и в нем используется хорошо читаемый шрифт. Первая страница меню представляет собой 9 красочных иконок,

ЖК-монитор Envision H2776MHAL, меню установок

внутренние страницы имеют более привычный вид. При настройке изображения меню остается на экране, что немного мешает при оценке вносимых изменений. Когда нет меню, то первая кнопка выводит меню выбора входа, вторая — ползунок громкости,

ЖК-монитор Envision H2776MHAL, меню установок

третья — переключает форматы. При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и увеличить прозрачность фона меню.

ЖК-монитор Envision H2776MHAL, меню установок

Есть русская версия экранного меню. Кириллический шрифт меню более-менее ровный и читаемый. Качество перевода на русский язык приемлемое, но в паре слов вместо кириллических букв используются напоминающие их латинские буквы. К монитору прилагается краткое руководство в картинках, а также CD-ROM с файлами руководства пользователя на нескольких языках, в том числе и на русском языке. Кроме того, на этом диске есть очень полезная программа i-Menu для настройки монитора с компьютера,

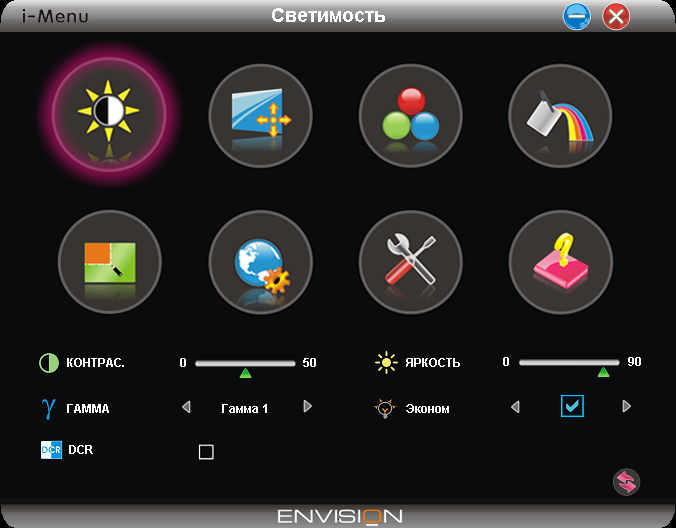

ЖК-монитор Envision H2776MHAL, i-Menu

а также драйвер монитора (файл INF) и цветовой профиль (ICM).


Присутствуют стандартные настройки Контраст и Яркость.

ЖК-монитор Envision H2776MHAL, меню установок

Предустановленные сочетания этих настроек хранятся в нескольких профилях (список Эконом). Гамма — это выбор одного из трех профилей гамма-коррекции. Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор Envision H2776MHAL, меню установок

Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. На странице Улучш. Цв. перечислены специальные режимы цветокоррекции.

ЖК-монитор Envision H2776MHAL, меню установок

Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения.

ЖК-монитор Envision H2776MHAL, меню установок

При этом можно изменять размер и положение этой области. Практическая польза функций Улучш. Цв. и Улучш. Изображ. близка к нулю, но мало ли, вдруг кому пригодится.

Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); а во втором изображение приводится к формату 4:3. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно, при этом на шкале серого первые три оттенка неотличимы по яркости от черного цвета. Как при VGA, так и при DVI-D-подключении поддерживается разрешение до 1920×1080 пикселей включительно при 60 Гц кадровой частоты. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. «Кристаллический» эффект (микроскопическая вариация яркости) выражен очень слабо.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 при HDMI-подключении. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p при 50/60 кадр/с монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях (неустранимый завал в тенях и в светах соответствует границе диапазона 16—235). Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор хорошо справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

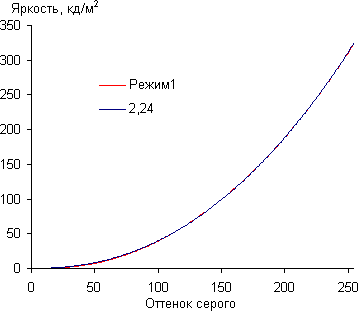

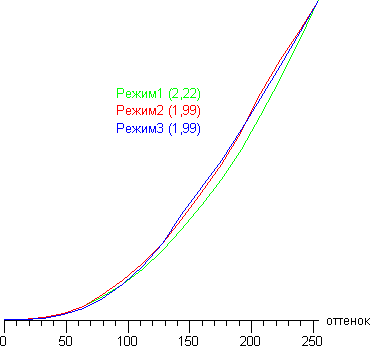

ЖК-монитор Envision H2776MHAL, Гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при значении Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 48, так как при превышении этого значения гамма-кривая имела перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

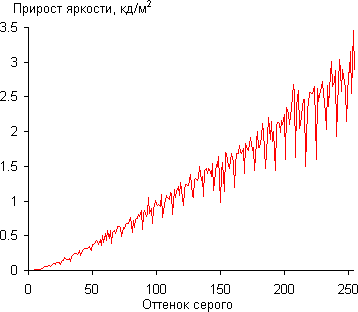

ЖК-монитор Envision H2776MHAL, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

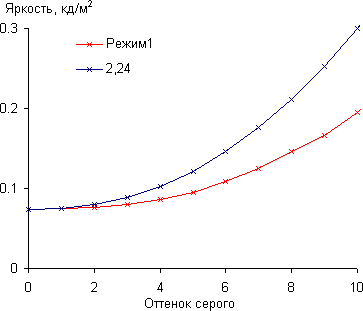

ЖК-монитор Envision H2776MHAL, Гамма-кривая, начальный участок

Впрочем, яркость самых темных оттенков растет небыстро, поэтому в тенях тонкие градации оттенков могут быть трудно различимы. Аппроксимация полученной гамма-кривой дала показатель 2,24, что близко к стандартному значению 2,2, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:

ЖК-монитор Envision H2776MHAL, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

Цветовой охват несколько отличается от sRGB:

ЖК-монитор Envision H2776MHAL, цветовой охват

Впрочем, отклонения координат синего и зеленого цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

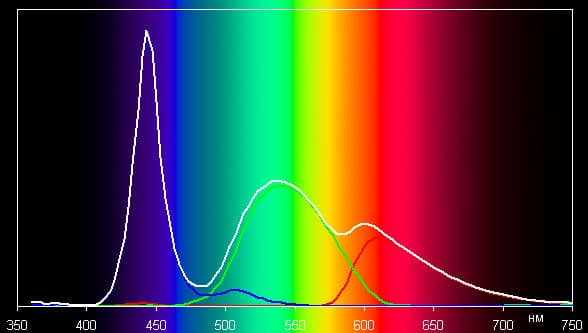

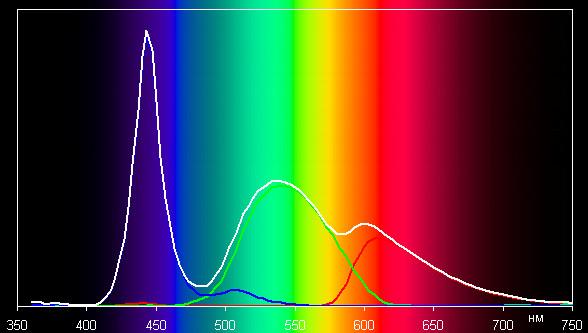

ЖК-монитор Envision H2776MHAL, спектр

Компоненты цветов имеют характерный для устройств со светодиодными источниками вид с широкими полосами. Цветопередача даже при выборе профиля sRGB несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

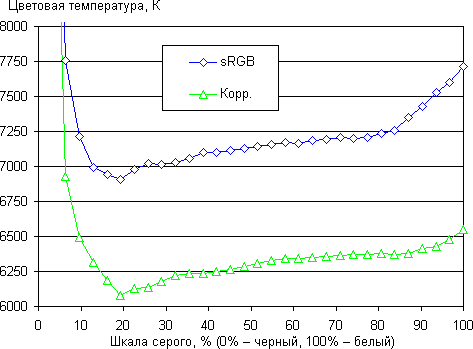

ЖК-монитор Envision H2776MHAL, цветовая температура

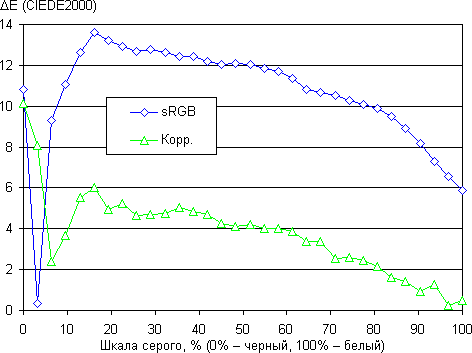

ЖК-монитор Envision H2776MHAL, ΔE

Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция существенно улучшила цветопередачу, по крайней мере, точка белого приблизилась к 6500 К и ΔE стала меньше 10 на всей имеющей значение части шкалы серого. Для дальнейшей коррекции цветопередачи придется использовать другие средства — калибровка при помощи правки LUT-видеодрайвера и/или использование системы управления цветом на основе цветовых профилей.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,07 кд/м²−2642
Яркость белого поля329 кд/м²−5,95,8
Контрастность4880:1−3524

Аппаратные измерения показали отличную равномерность белого поля. Формально равномерность черного поля и соответственно контрастности невысокая, но абсолютное значение контрастности очень высокое, что отчасти нивелирует этот недостаток. Средняя контрастность, полученная при выводе «шахматного» поля (4 на 4 клетки) также очень высокая — порядка 4000:1. Визуально черное поле равномерное на большей части площади и только в углах яркость несколько повышается. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

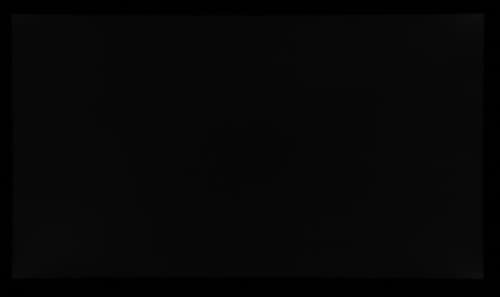

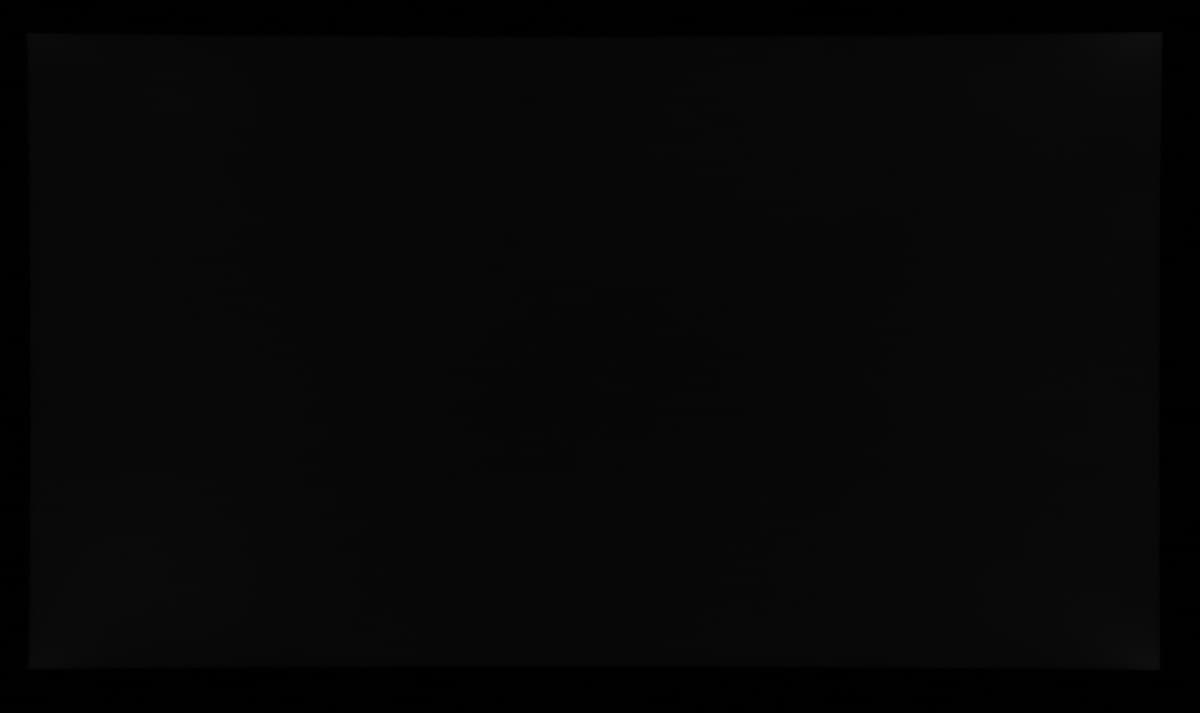

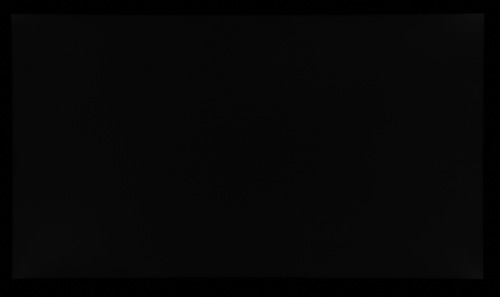

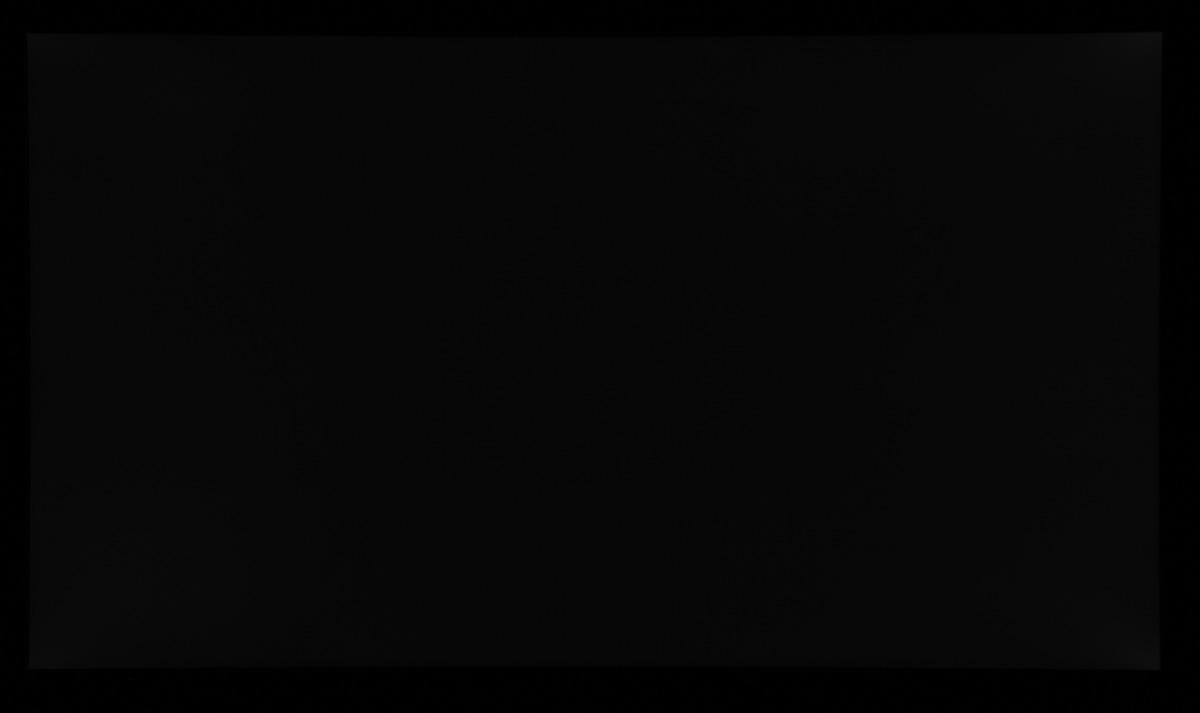

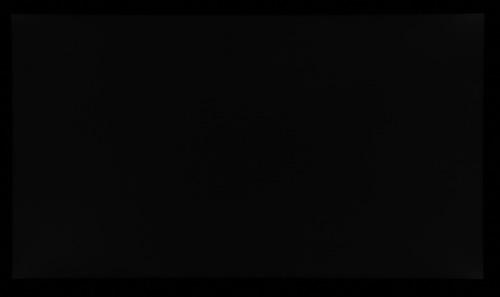

ЖК-монитор Envision H2776MHAL, черное поле

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается. Однако скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного. Для примера приведем график изменения яркости, полученный после длительного вывода черного поля (подсветка выключилась), вывода курсора мыши через 0,75 с после начала регистрации (первая низкая ступенька) и вывода белого поля во весь экран (вторая высокая ступенька и последующий линейный рост, не прекратившийся и через 6 с после вывода белого поля):

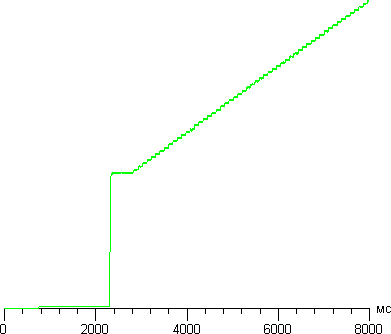

ЖК-монитор Envision H2776MHAL, пример работы DCR

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Контраст/ЯркостьЯркость, кд/м²Потребление электроэнергии, Вт
100/10034743,3
50/10032343,3
50/5022831,5
50/010619,7

В режиме ожидания монитор потребляет 0,4 Вт, а если он выключен кнопкой на рамке — то 0,3 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, а контрастность и количество различимых градаций сохраняются. Однако минимальная яркость в полной темноте может показаться несколько избыточной. На пониженной яркости мерцание подсветки не видно, благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 17,7 мс (11,5 мс вкл. + 6,2 мс выкл.). Переходы между полутонами происходят в среднем за 30,6 мс в сумме. Режим с разгоном матрицы отсутствует.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,6 мс при VGA-подключении и 4,9 мс при HDMI-подключении (тестируемый монитор подключен как первичный). С практической точки зрения можно считать, что изображение выводится без задержки.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор Envision H2776MHAL, углы обзора в вертикальной плоскостиЖК-монитор Envision H2776MHAL, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор Envision H2776MHAL, углы обзора по диагоналиЖК-монитор Envision H2776MHAL, яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор Envision H2776MHAL, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

НаправлениеУгол, градусы
Вертикальное−27/28
Горизонтальное−42/43
Диагональное−35/36

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает совсем немного — до 0,18% от максимальной яркости белого поля, что на порядок ниже, чем при диагональном отклонении в случае типичной IPS-матрицы и раза в 3 ниже, чем в случае лучших представителей IPS-матриц. При большом отклонении от перпендикуляра к экрану черное поле приобретает фиолетовый оттенок. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор Envision H2776MHAL, Сдвиг цвета по вертикалиЖК-монитор Envision H2776MHAL, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор Envision H2776MHAL, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45° ΔE меньше 3 для чистых цветов, но полутона меняются довольно сильно. Значительный сдвиг цветов при отклонении взгляда от перпендикуляра к экрану является характерным признаком матриц типа *VA.

Выводы

Данный монитор оснащен большим, ярким, очень контрастным экраном с хорошей равномерностью черного поля. Впрочем, за исключением размера и типа матрицы все остальное — оснащенность дополнительными функциями, конструкция, используемые материалы и дизайн этого монитора — соответствует бюджетному классу. В целом, монитор можно считать универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр, хотя в случае очень динамичных игр скорости матрицы может немного не хватать. Конечно, приобретать 27-дюймовый монитор с разрешением Full HD именно и только для работы вряд ли рационально, так как в большинстве случаев 24 дюймов для такого разрешения вполне достаточно, но с другой стороны, большой размер и относительно крупное зерно ничуть не мешают играм и просмотру кино.

Достоинства:

  • Высокая контрастность и хорошая равномерность черного поля
  • Нейтральный дизайн
  • Программа i-Menu для настройки монитора с компьютера
  • Читаемое и русифицированное меню

Недостатки:

  • Недостаточно жесткая конструкция подставки


За предоставленный на тестирование ЖК-монитор Envision H2776MHAL
благодарим Компьютерный супермаркет DNS



4 марта 2013 Г.
