ЖК-монитор BenQ PG2401PT

По всей видимости, ЖК-монитор BenQ PG2401PT — это первый и пока единственный представитель серии PG: серии мониторов компании BenQ, предназначенных для профессиональной работы с графикой. С заявленными характеристиками все очень хорошо: тут и поддержка 10-битного вывода и аппаратной калибровки, и цветовой охват в 99% от Adobe RGB, и даже защитный козырек в комплекте.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой (GB-LED?)
Диагональ24,1 дюйма
Отношение сторон16:10 (518,4×324 мм)
Разрешение1920×1200 пикселей
Шаг пикселей0,27 мм
Яркость350 кд/м²
КонтрастностьСтатическая 1000:1, динамическая 20 000 000 : 1
Углы обзора178° (гор.) и 178° (верт.) до контраста ≥ 10:1
Время отклика12 мс / 5 мс от серого к серому — GTG
Количество отображаемых цветов1,07 млрд
Интерфейсы
  • Видео/аудиовход DisplayPort
  • Видео/аудиовход Mini-DisplayPort
  • Видеовход DVI-D
  • Видео/аудиовход HDMI
  • Видеовход VGA
  • USB 3.0 (гнездо типа B, вход на концентратор)
  • USB 3.0 (гнездо типа А, выход концентратора), 2 шт.
  • Картовод (SD/SDHC/SDXC, MMC, MS/MS Pro/MS Duo/MS Pro Duo)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1200 пикселей при 60 Гц:
Отчет MonInfo для DisplayPort-подключения
Отчет MonInfo для DVI-D-подключения
Отчет MonInfo для HDMI-подключения
Отчет MonInfo для VGA-подключения
Акустическая системаОтсутствует
Особенности
  • Заводская калибровка ΔE≤2
  • 99% пространства Adobe RGB
  • 10-битный вывод и внутренняя таблица соответствий цветов (3D LUT) с разрядностью в 14 бит
  • ПО для выполнения аппаратной калибровки
  • Режим с улучшенной равномерностью по площади экрана
  • Защитный козырек
  • Функции «картинка-в-картинке» и «картинка-рядом-с-картинкой»
  • Регулируемый разгон матрицы
  • Отсутствие мерцания изображения, таймер напоминания об отдыхе
  • Подстройка яркости по датчику освещенности
  • Переход в спящий режим по датчику присутствия
  • Сенсорные кнопки управления с подсветкой
  • Подставка: поворот вправо-влево 45°, наклон 5° вперед и 20° назад, подъем 150 мм, переворот в портретную ориентацию
  • Площадка VESA 100×100 мм для настенного монтажа
  • Крючок для наушников (до 500 г)
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г, без защитного козырька) 555×543×254 мм с подставкой 555×366×75 мм без подставки
Масса(без защитного козырька)7 кг
Потребляемая мощность30,9 Вт (Energy Star), менее 0,5 Вт в режиме ожидания
Напряжение питания100—240 В, 50/60 Гц
Комплект поставки*
  • Монитор
  • Основание подставки
  • Стойка подставки
  • Кабель питания (IEC 60320-1 C14 на евровилку CEE 7/7)
  • Видеокабель VGA(?)
  • Видеокабель DVI-D
  • Кабель DisplayPort (Mini-DP на DP)
  • Кабель USB(3.0), вилка типа A на тип B
  • Крючок для наушников
  • Защитный козырек
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
* Комплектацию необходимо уточнять перед покупкой. Позиций со знаком вопроса в комплекте не было, но их наличие очень вероятно.
Ссылка на сайт производителяbenq.ru
Средняя цена по данным Яндекс.МаркетT-10494607
Предложения по данным Яндекс.МаркетL-10494607-10

Внешний вид

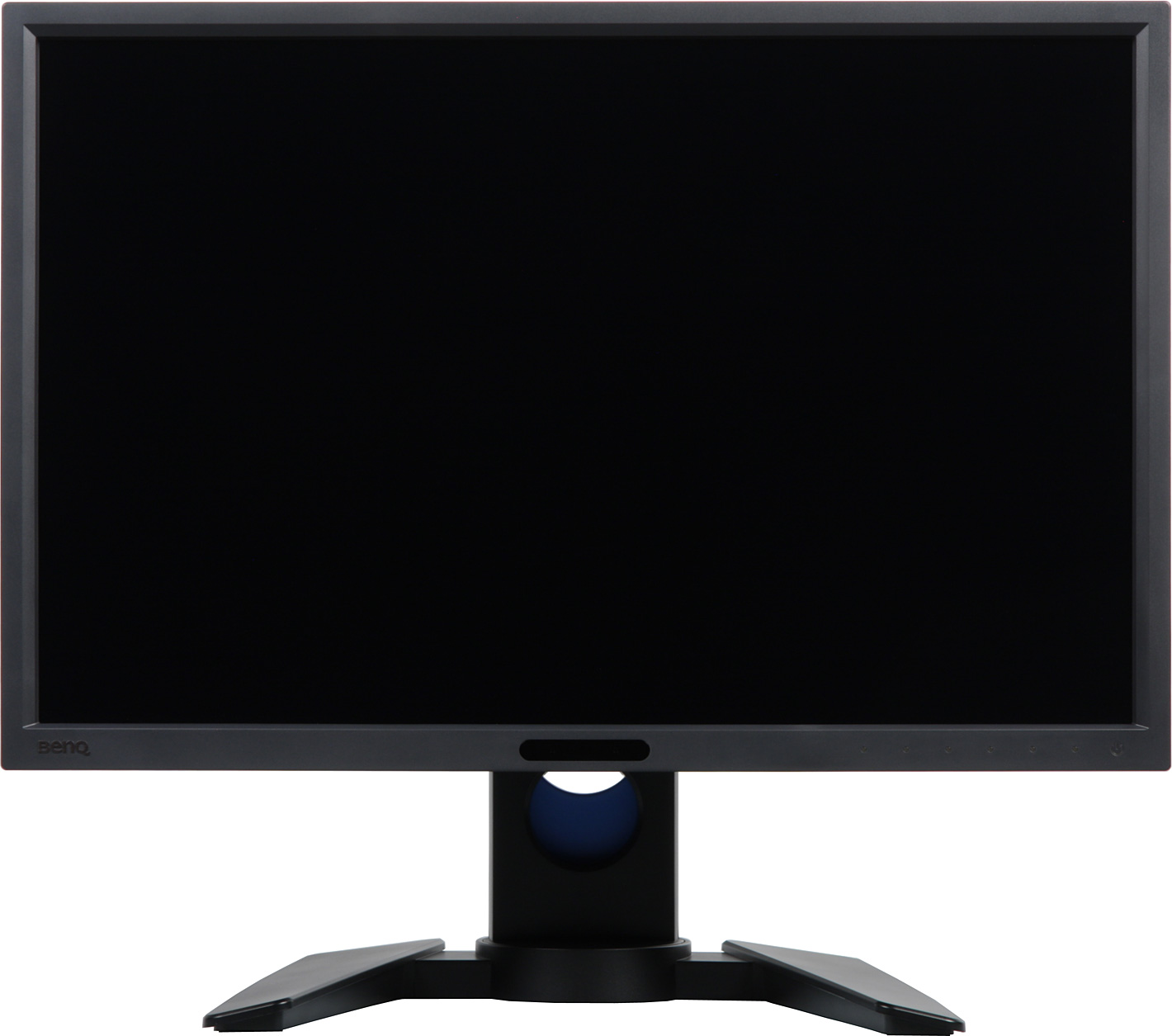

ЖК-монитор BenQ PG2401PT, вид спереди

Дизайн утилитарный, однако при этом основание подставки слега футуристичного вида, а синие крючок для наушников (эх, нам не достался) и шторка кабельного фиксатора в разумной степени разбавляют черное однообразие и простые линии. Внешние панели блока экрана и кожухи подставки изготовлены из черного пластика с немаркой матовой поверхностью (окантовку с зеркально гладкой поверхностью на выступе сзади можно не учитывать). Внешняя поверхность матрицы полуматовая (зеркальность отражения выражена), черная и относительно жесткая.

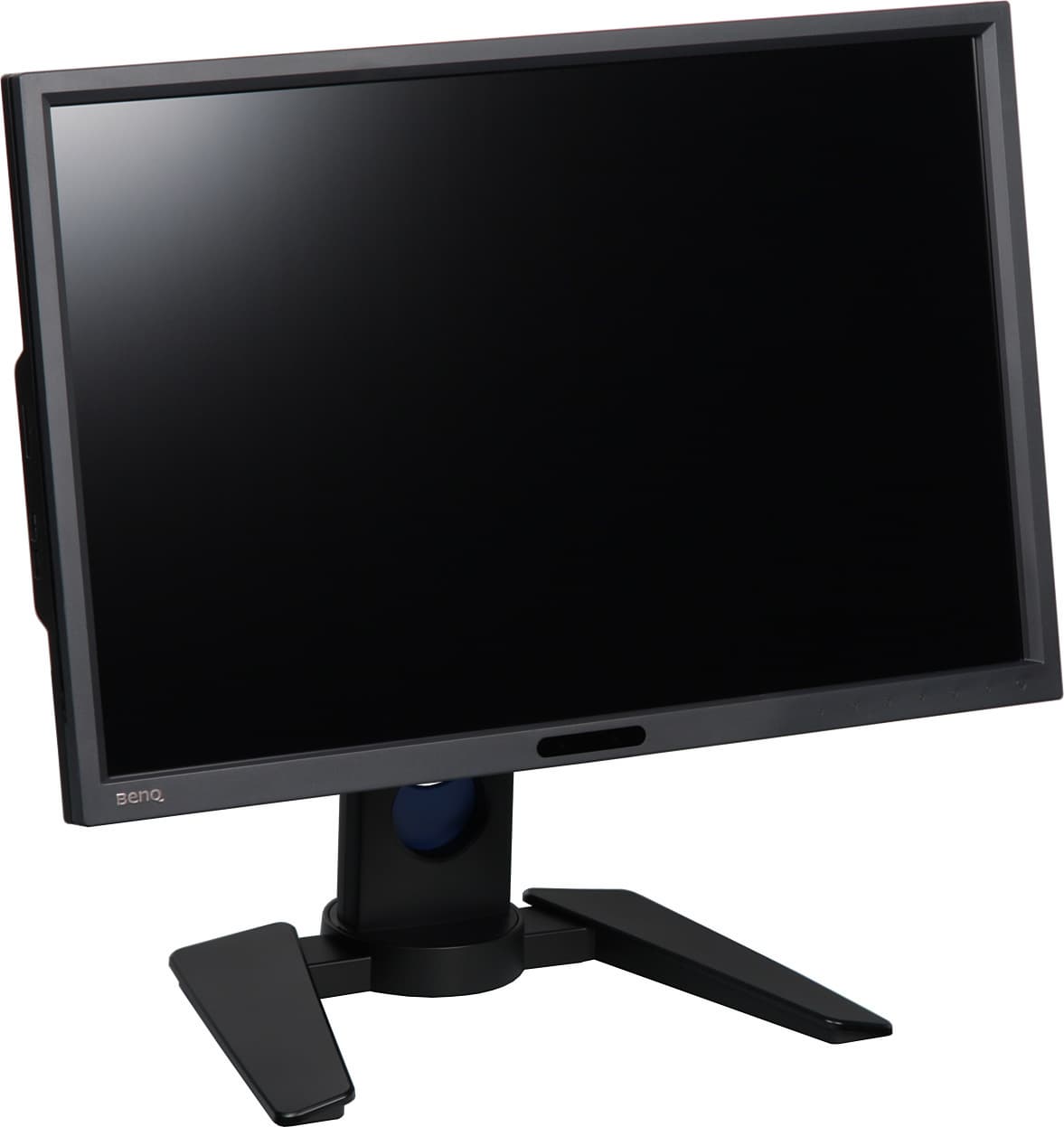

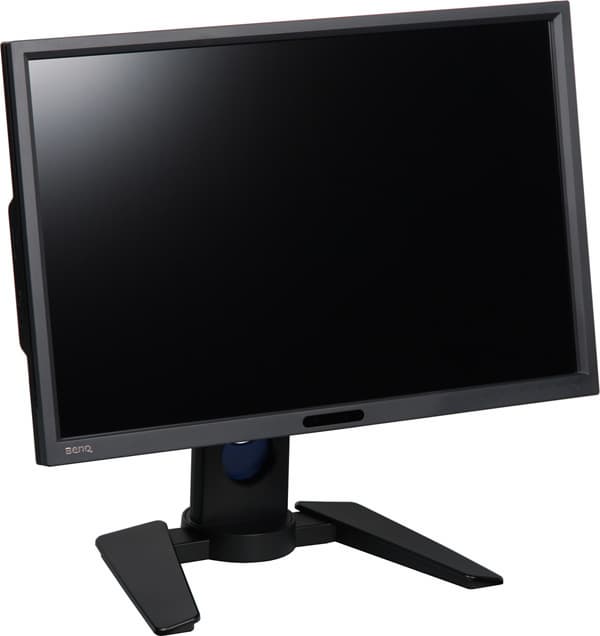

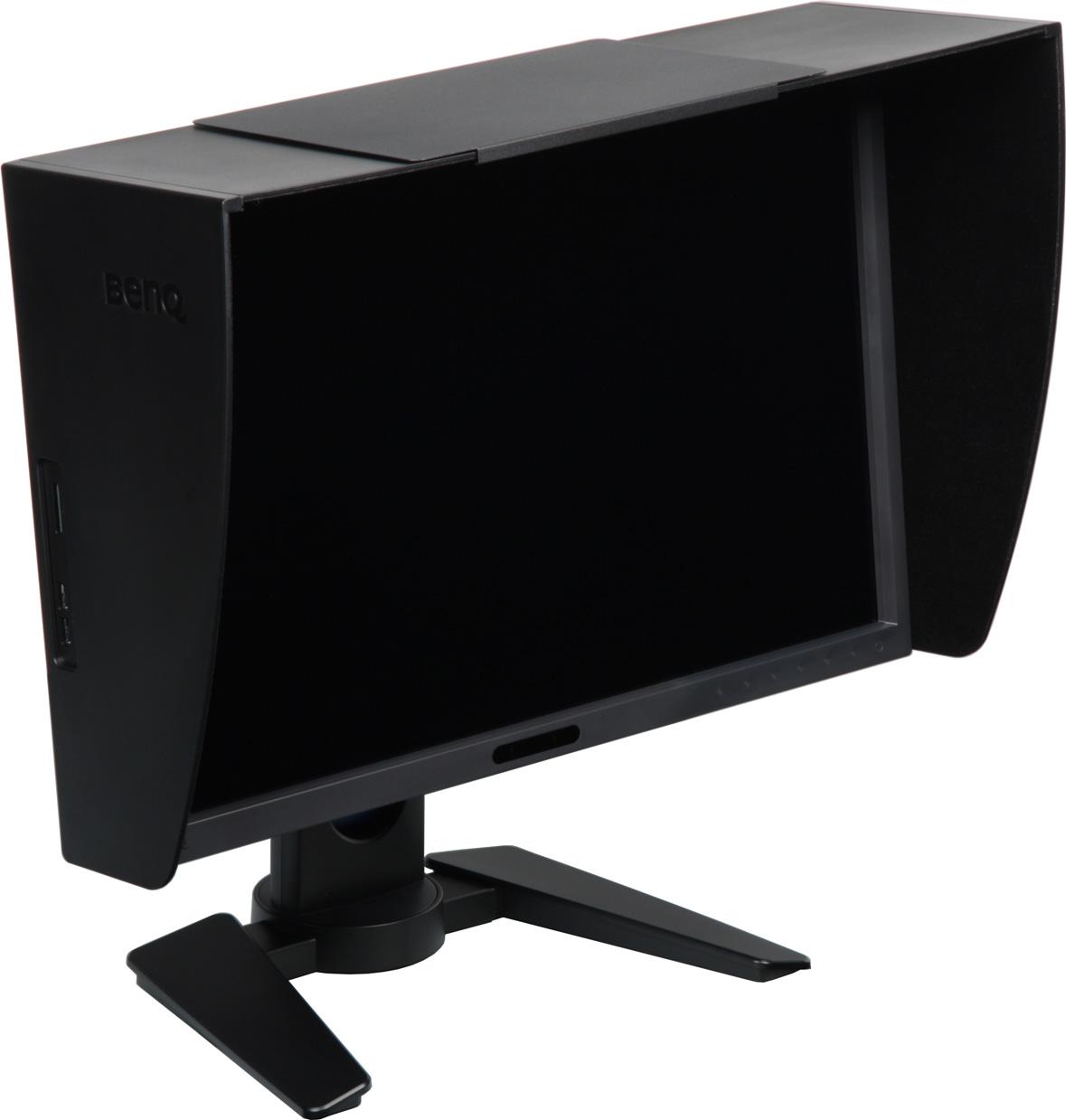

ЖК-монитор BenQ PG2401PT, общий вид

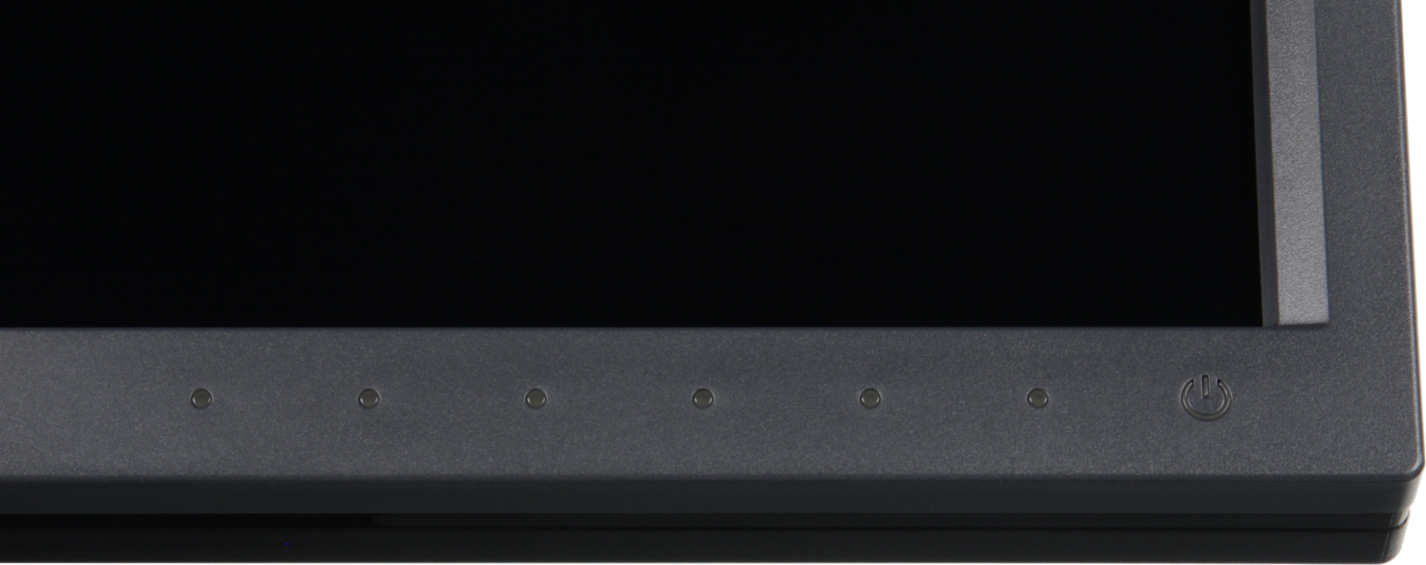

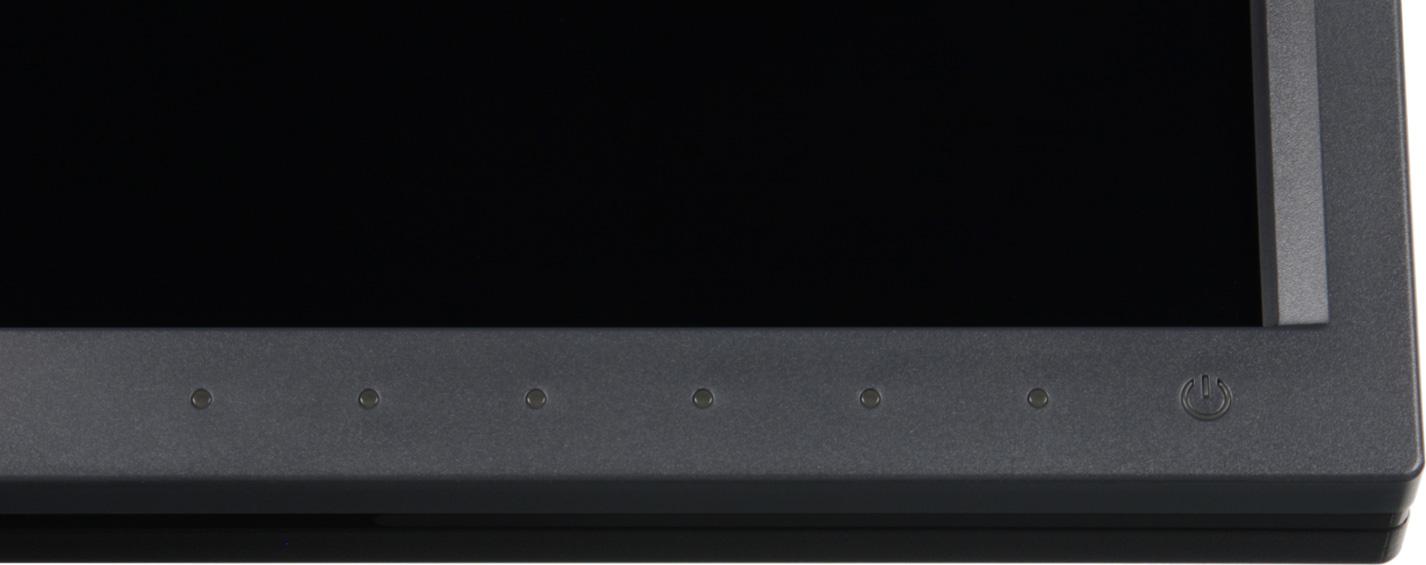

В правой нижней части фронтальной рамки расположены сенсорные кнопки управления и кнопка включения-выключения, обозначенные белыми подсвечивающимися вставками-точками и значком-индикатором состояния.

ЖК-монитор BenQ PG2401PT, контрольная панель

По центру рамки внизу тонированное прозрачное окошко маскирует датчики освещенности и присутствия. Разъем питания и большая часть интерфейсных разъемов доступны через окна в нижнем торце выступа сзади и ориентированы вниз. Рядом с разъемом питания — механический выключатель питания. Разъемы, подключаться к которым придется чаще, вынесены на левый торец блока экрана. Это выходные USB-порты концентратора и приемная прорезь картовода. Отходящие кабели можно пропустить через большое круглое отверстие в стойке, где они прижимаются подпружиненной шторкой. В нижнем углу на задней панели можно найти разъем для кенсингтонского замка.

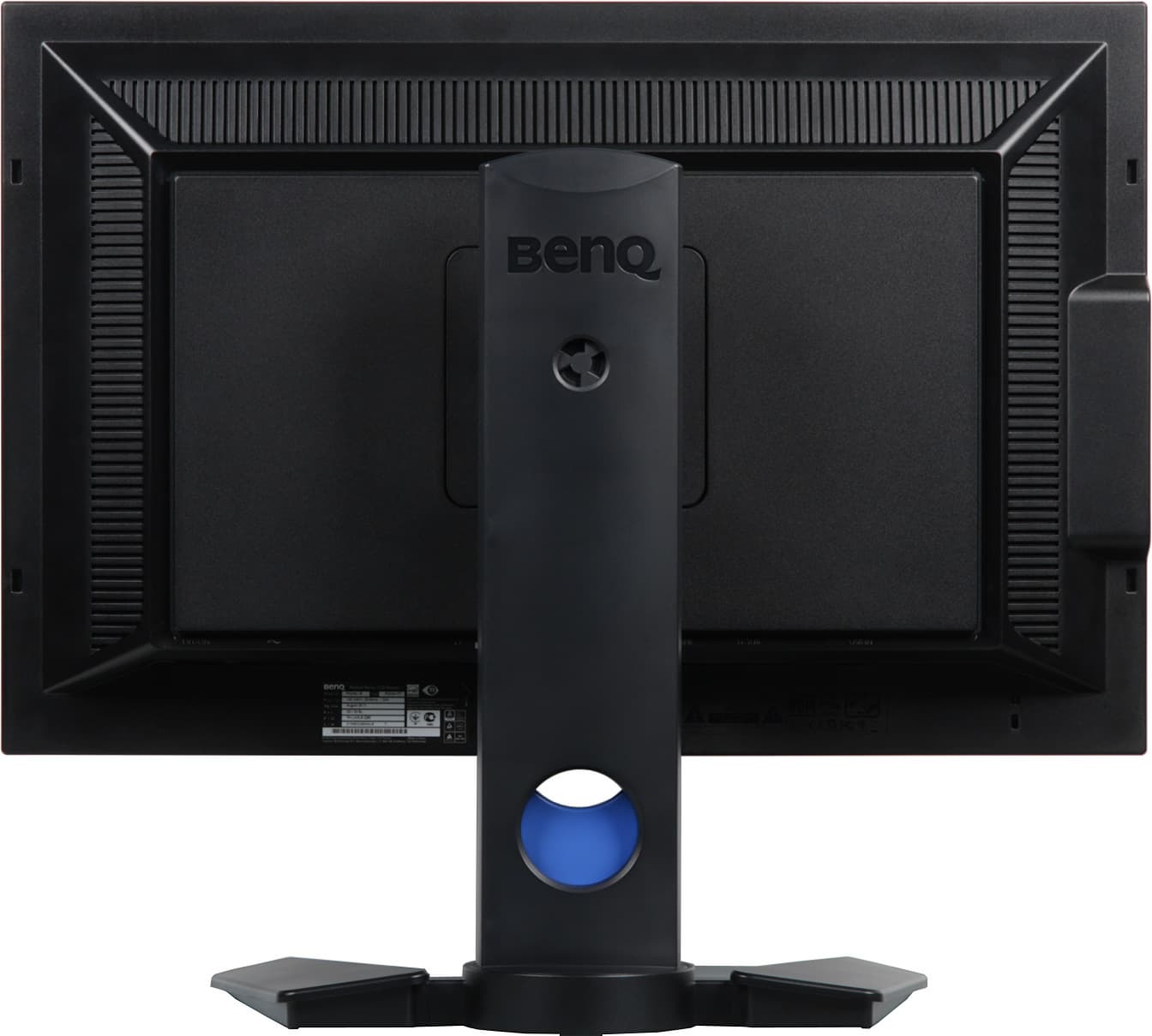

ЖК-монитор BenQ PG2401PT, вид сзади

Вентиляционные решетки находятся на трех скошенных гранях выступа сзади. Стойка имеет фиксированную высоту, но подпираемый пружиной механизм с рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад, и переворачивать экран в портретную ориентацию.

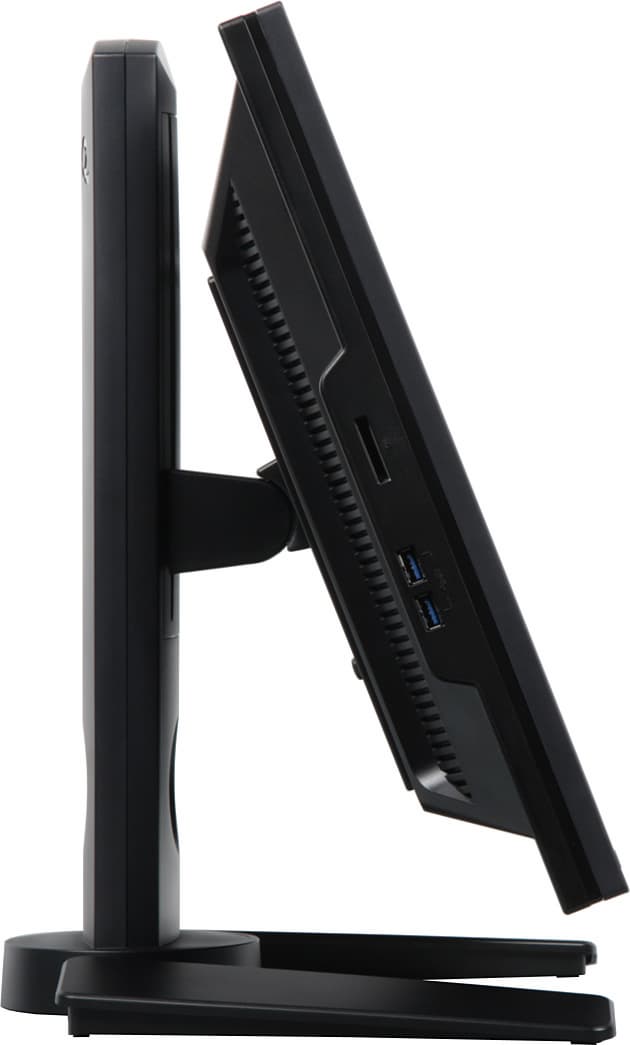

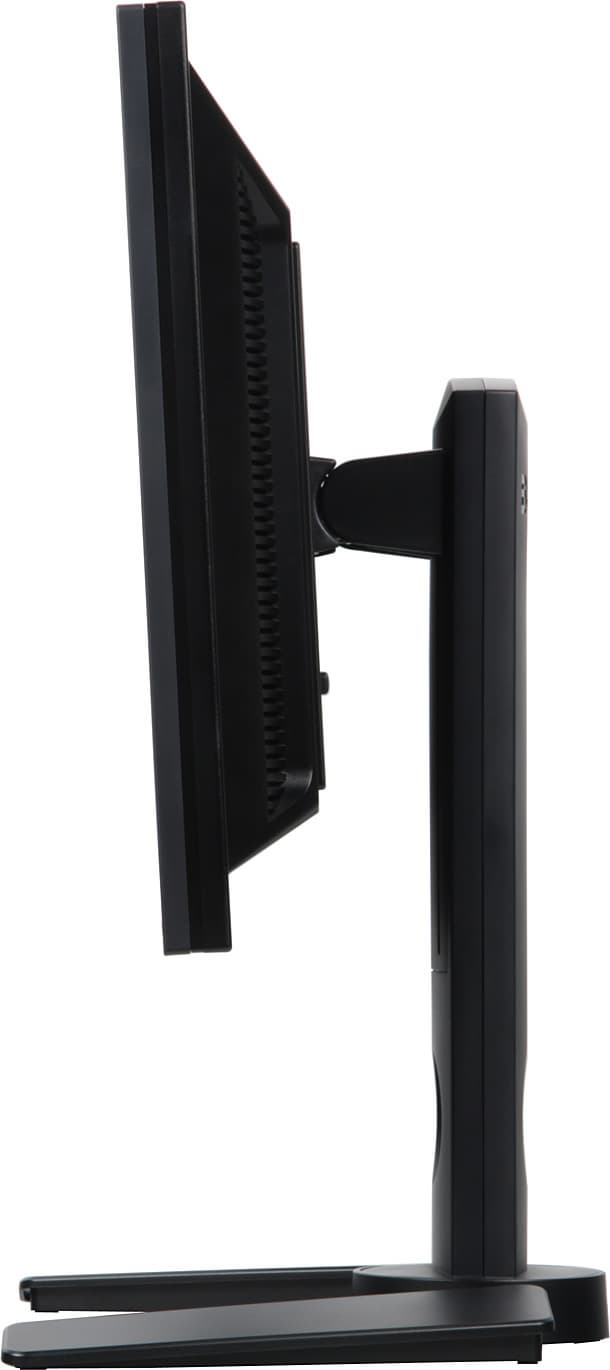

ЖК-монитор BenQ PG2401PT, вид сбоку    ЖК-монитор BenQ PG2401PT, вид сбоку

На шарнире в основании стойки блок экрана вместе со стойкой поворачивается вправо-влево. Несущие элементы стойки и основания подставки изготовлены из штампованной стали и отлиты из магний-алюминиевого сплава. Снизу на основание подставки наклеены резиновые площадки, благодаря чему монитор фиксируется на гладких поверхностях и не царапает их при перемещении. Конструкция подставки достаточно жесткая. Стоит монитор устойчиво, при этом П-образная форма основания подставки увеличивает эффективность использования площади рабочего стола не в ущерб устойчивости. При необходимости подставку можно отсоединить от блока экрана (или не подсоединять), выкрутить четыре винта, и ставшие доступными резьбовые отверстия (по углам квадрата со стороной 100 мм) использовать для крепления к VESA-совместимому кронштейну. Признаком ориентации на профессиональное использование является входящий в комплект козырек, уменьшающий влияние внешних источников света на изображение на экране монитор. Козырек собирается из пластиковых и металлических пластин с матовой черной поверхностью, при этом поверхности ориентированные внутрь оклеены черным бархатом. Щиток на верхней плоскости козырька можно сдвинуть вбок, это позволит разместить калибратор на экране без демонтажа козырька.

ЖК-монитор BenQ PG2401PT, общий вид

Упакован монитор в скромно оформленную коробку из толстого и прочного гофркартона с прорезными ручками по бокам.

Коммутация

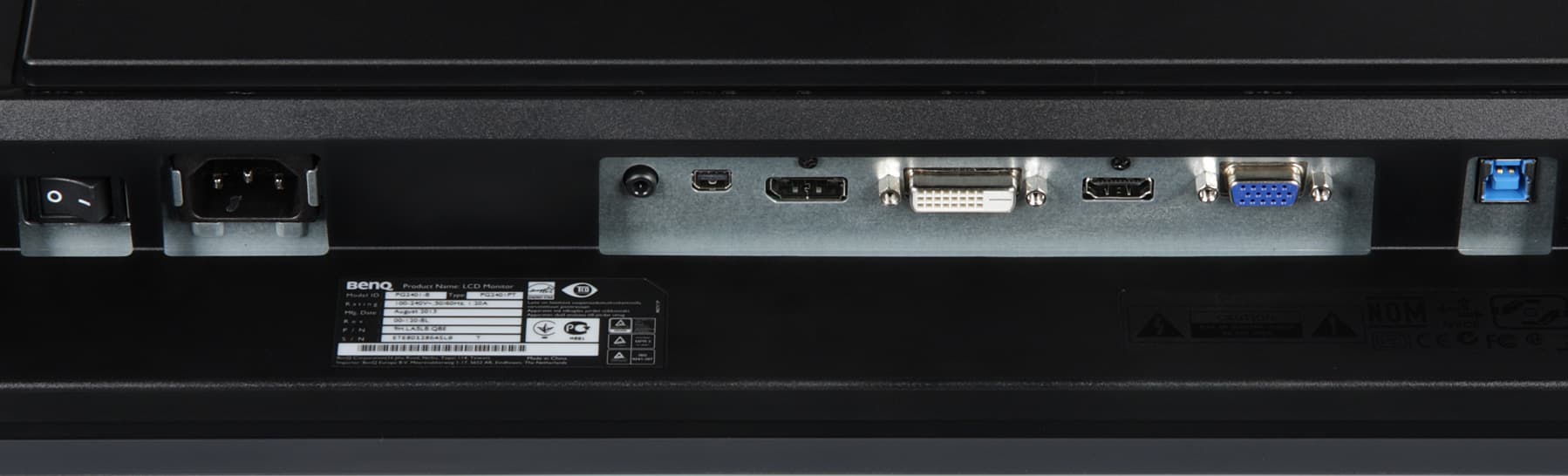

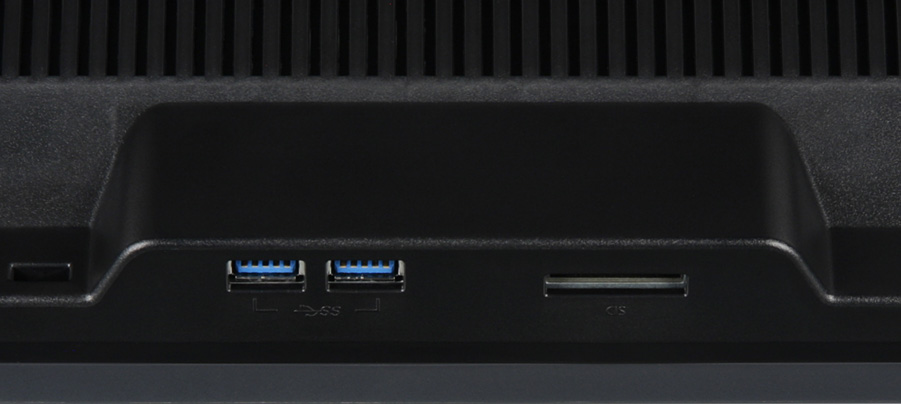

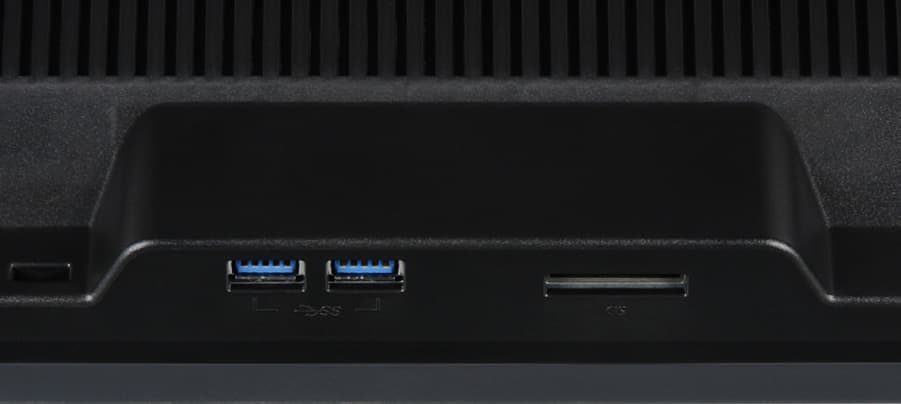

ЖК-монитор BenQ PG2401PT, разъемы

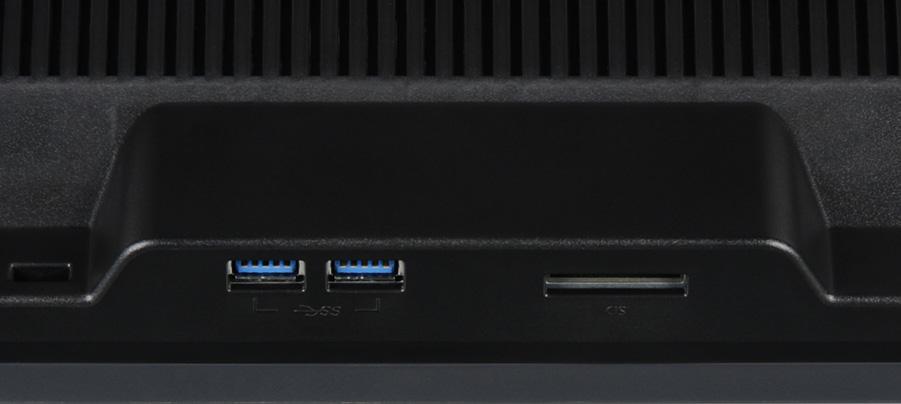

ЖК-монитор BenQ PG2401PT, разъемы

Монитор оснащен четырьмя цифровыми входами — DVI-D, HDMI и два DisplayPort в полноразмерной версии и миниатюрной, — а также аналоговым VGA-входом. Нужный вход выбирается в меню (в быстром — одна из кнопок по умолчанию — или в основном).

ЖК-монитор BenQ PG2401PT, меню установок

Кроме того, при отсутствии сигнала на текущем входе вход непосредственно выбирается кнопками на мониторе. Если на текущем входе пропадает сигнал, то монитор переходит в спящий режим, из которого выходит, при появлении сигнала или переходит в выключенное состояние через 10/20/30 мин., если активирована соответствующая функция. В монитор встроен концентратор USB (3.0) с одним входом и двумя выходами такой же версии. Встроенный картовод поддерживает все версии больших карт SD и Memory Stick.

Встроенных громкоговорителей нет, но можно подключить наушники. Звук в наушниках громкий, с небольшим запасом по уровню, шума в паузах нет, диапазон воспроизводимых частот широкий, качество звука в целом хорошее. Регулировка громкости и отключение звука выполняются с помощью меню. Источником звука служит текущий вход DisplayPort или HDMI.

Меню, локализация и управление

Если монитор выключен, но подключен к электрической сети и включен механической кнопкой включения, то кнопка питания начинает подсвечиваться белым при приближении к ней руки пользователя. Если к ней прикоснуться, то монитор включается, подсветка кнопок тоже включается и затем выключается через какое-то время. Индикатор состояния (он же значок на кнопке питания) неяркий, он продолжает светиться белым при работе, мигает в режиме ожидания и не горит, когда монитор выключен. Если монитор включен и работает, то подсветка кнопок управления плавно загорается при приближении руки. При первом прикосновении к кнопкам на экран выводится стартовое меню в виде шести значков точно над кнопками.

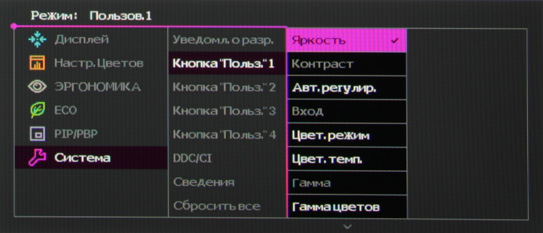

ЖК-монитор BenQ PG2401PT, меню установок

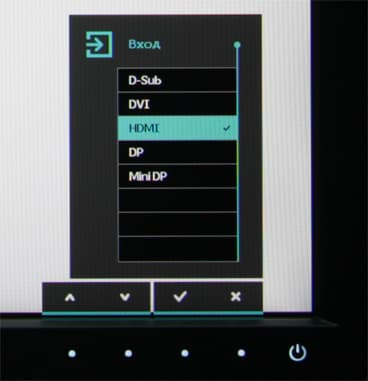

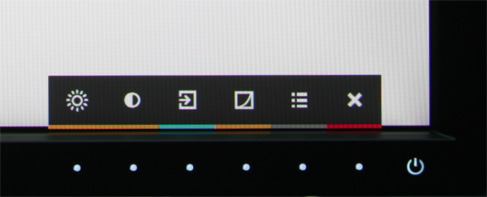

Первые четыре обозначают вызов коротких меню быстрого доступа к трем функциям; к каким — выбирает пользователь в меню установок.

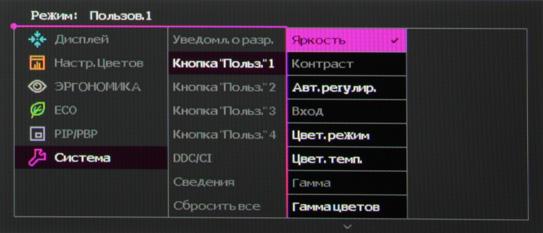

ЖК-монитор BenQ PG2401PT, меню установок

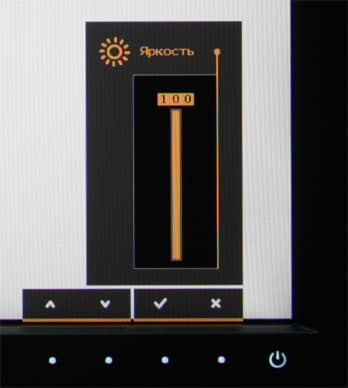

Например, к регулировке яркости:

ЖК-монитор BenQ PG2401PT, меню установок

Предпоследний значок — вызов основного меню, последний — выход из меню. Далее при навигации по меню над кнопками также выводятся иконки-подсказки по текущим функциям, при этом подсвечиваются только те кнопки, которые в данный момент задействованы. Все красиво и удобно.

При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При желании можно выбрать тайм-аут автоматического выхода из меню и включить блокировку. Меню может автоматически переворачиваться при повороте блока экрана. Есть русская версия экранного меню. Кириллический шрифт меню более-менее ровный, надписи читаемые. Качество перевода на русский язык хорошее.

В коробке с монитором мы обнаружили краткое руководство в напечатанном на бумаге виде (русский язык есть), сведения о безопасности, список сервисных центров, а также CD-ROM с PDF-файлами (есть и инсталлятор Adobe Acrobat Reader) с полным руководством (версия на русском языке в наличии — перевод хороший), драйвер монитора (традиционные файлы INF и CAT и профиль цветокоррекции ICM) и дополнительное ПО: утилита Autokey, помогающая автоматической подстройке под параметры VGA-сигнала выводом подходящей тестовой таблицы, а также ПО Palette Master, которое кратко описано ниже. На русском сайте компании BenQ на странице этого монитора мы обнаружили английскую версию руководства и установщики (дл Windows и Mac OS) Palette Master.

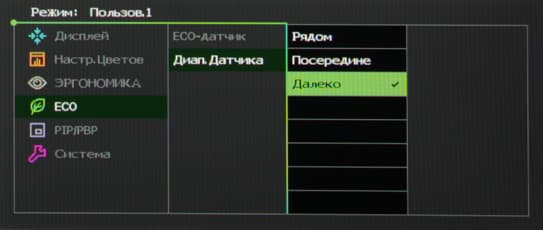

В мониторе есть режим с автоматической регулировкой яркости в зависимости от уровня внешней освещенности (пункт Защита зрения). Также монитор может отслеживать присутствия субъекта перед монитором и переходить в ждущий режим через некоторый интервал отсутствия пользователя. В меню задается диапазон чувствительности датчика присутствия:

ЖК-монитор BenQ PG2401PT, меню установок

Функция Умное напом. через заданный интервал и на заданное время выводит напоминание о том, что глазам нужно дать передохнуть.

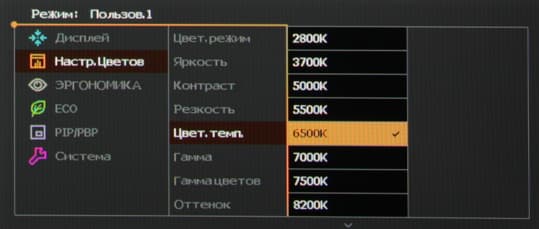

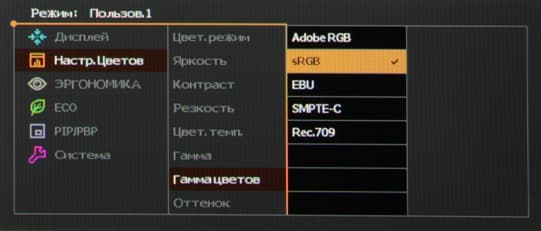

Настроек, влияющих на яркостный и цветовой баланс, много. Например, в случае необходимости изменить цветовую температуру ее можно выбрать из нескольких предустановленных значений или установить с шагом в 100 К или тонко отрегулировать с помощью ползунков интенсивности трех основных цветов.

ЖК-монитор BenQ PG2401PT, меню установок

ЖК-монитор BenQ PG2401PT, меню установок

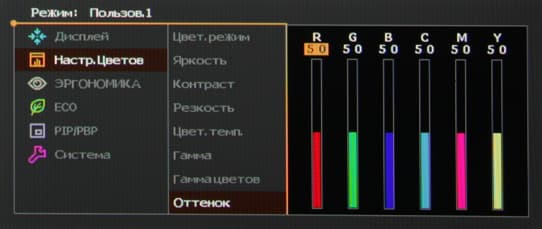

Также есть регулировки яркости, контрастности, резкости, гамма-коррекции, оттенка и насыщенности по шести цветам, а также уровня черного.

ЖК-монитор BenQ PG2401PT, меню установок

Ряд предустановленных профилей предлагают некоторые сочетания значений настроек, при этом в зависимости от профиля те или иные настройки недоступны для изменения.

ЖК-монитор BenQ PG2401PT, меню установок

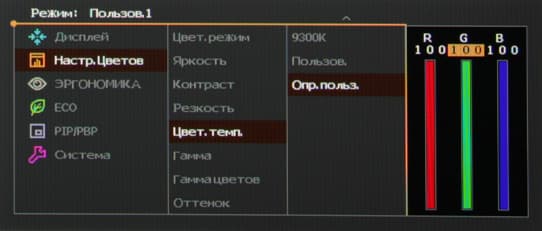

В двух пользовательских профилях можно менять все, в том числе и цветовой охват (а это предоставляют далеко не все мониторы, претендующие на звание профессиональных):

ЖК-монитор BenQ PG2401PT, меню установок

Только нужно не забывать сохранять сделанные изменения в этих профилях, иначе они будут сброшены на сохраненные до правок, при переключении между профилями. Два профиля отведены для хранения настроек, полученных при аппаратной калибровки с помощью комплектного ПО. Их в меню можно только выбрать, да и то, если они уже были созданы.

Основных режимов геометрической трансформации три: Весь — принудительное растягивание картинки на всю площадь экрана; Формат — увеличение до границ экрана с сохранением исходных пропорций, правда, в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться, и 1:1 — вывод один к одному по пикселям в центре экрана. Доступность режимов определяется типом видеосигнала.

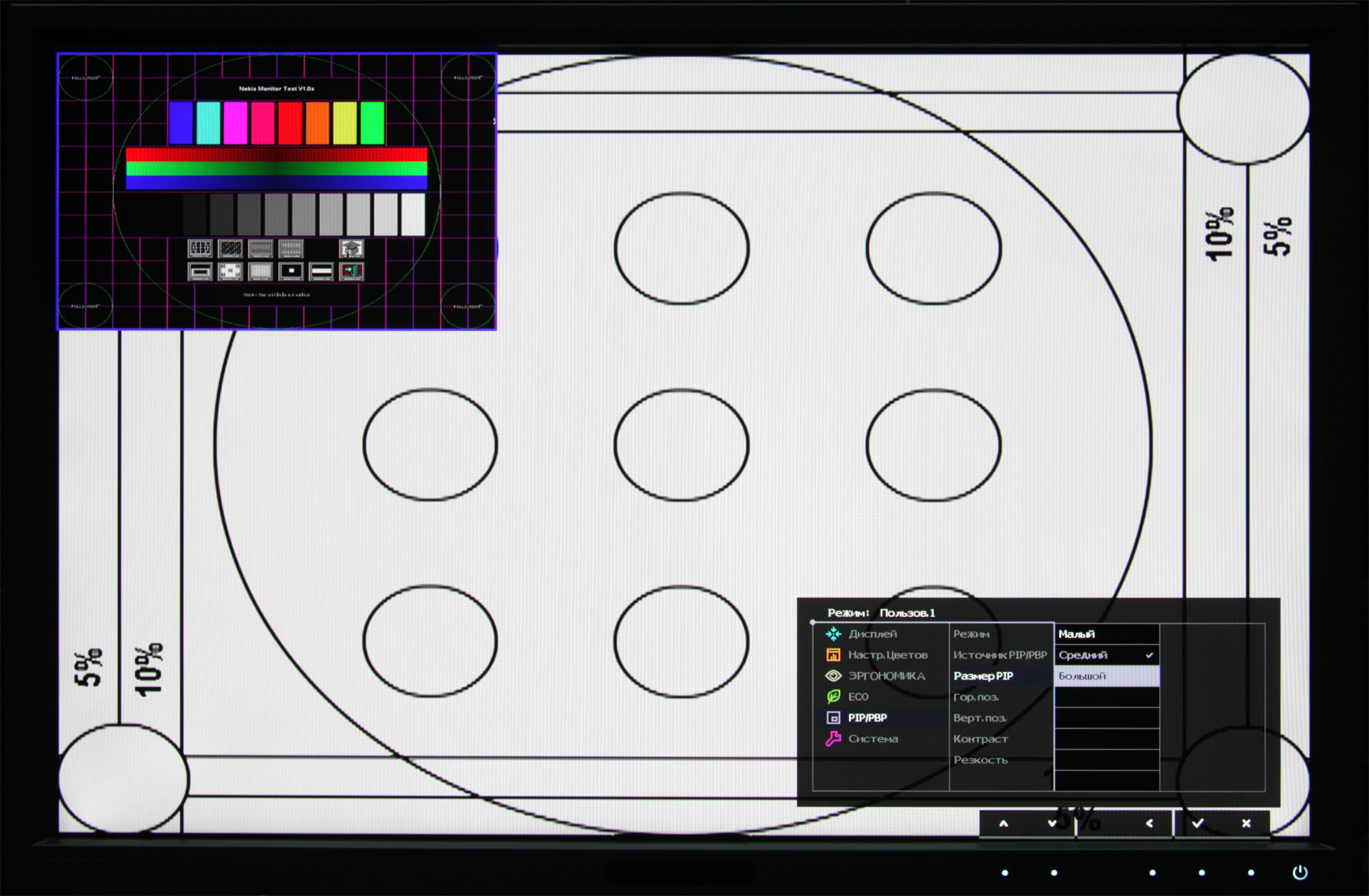

Присутствует функция двойного изображения картинка-в-картинке PIP и картинка-рядом-с-картинкой PBP. Настройки этой функции находятся в меню установок. На сочетание источников наложено только одно ограничение — в одном окне не может быть картинка от DisplayPort, если в другом от Mini-DisplayPort. В случае PBP экран делится на две равные области с соотношением сторон 4:3 каждая (сверху и снизу черные полосы) и в каждой изображение принудительно растягивается на всю площадь области без сохранения пропорций. В режиме PIP исходные пропорции для дополнительного окна также не сохраняются, оно принудительно выводится в формате 16:10, зато можно выбрать один из трех размеров для дополнительного окна и перемещать его в вертикальном и горизонтальном направлениях.

ЖК-монитор BenQ PG2401PT, меню установок

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920 на 1200 пикселей включительно при 60 Гц частоты обновления. В тенях и в светах по паре оттенков на шкале серого (при 8-битном представлении цвета) не отличаются от черного и белого света соответственно. При HDMI- и DVI-подключении также доступен вывод 1920 на 1200 пикселей при 60 Гц кадровой частоты, и в этом случае визуально уже только в тенях есть завал на пару оттенков. В случае DisplayPort и профессиональных видеокарт поддерживается вывод в режиме 10 бит на цвет, что подтверждается соответствующим тестом NEC.

Кинотеатральные режимы работы тестировались при подключении к Blu-ray-плееру Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов меняющиеся фрагменты изображения чаще всего просто выводятся по полям. В тенях есть небольшой завал, в светах можно добиться отображения всех градаций оттенков. Яркостная четкость очень высокая, цветовая соответствует разрешению исходного сигнала, но переходы между цветами немного размыты. Интерполяция более низких разрешений к разрешению матрицы выполняется без значимых артефактов.

«Кристаллического» эффекта (микроскопической вариации яркости) нет. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Тестирование ЖК-матрицы

Микрофотографии матрицы

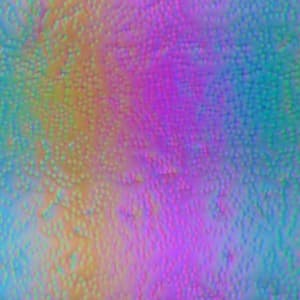

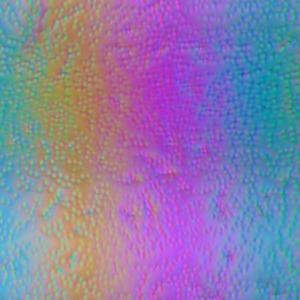

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

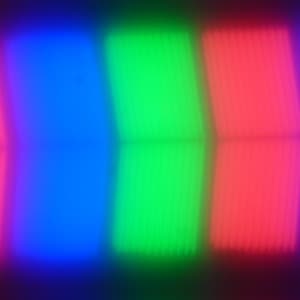

ЖК-монитор BenQ PG2401PT, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей, поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

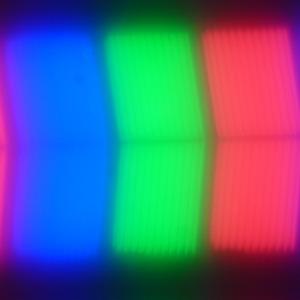

Несмотря на матовую поверхность, удалось разглядеть типичную для IPS структуру пикселей:

ЖК-монитор BenQ PG2401PT, Микрофотографии матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма при выборе пользовательского профиля. Полученные значения показателя аппроксимирующей степенной функции близки к выбранным для этого параметра значениям. Реальная гамма-кривая ближе всего к стандартной при Гамма = 2,2, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при этом значении значении. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

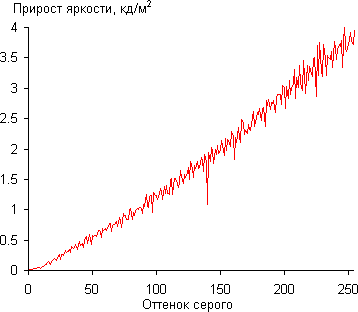

ЖК-монитор BenQ PG2401PT, Дифференциальная гамма-кривая

Рост прироста яркости равномерный и каждый следующий оттенок значимо ярче предыдущего, в том числе и в самой темной области:

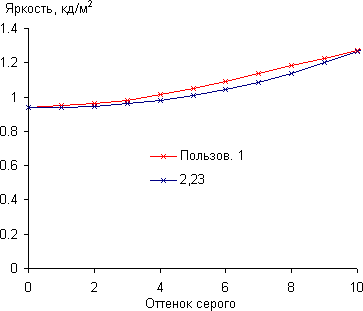

ЖК-монитор BenQ PG2401PT, Гамма-кривая, начальный участок

Заметим, что настройку Ур. Черного мы повысили до 2, так как именно при этом значении мы получили различимость всех оттенков в тенях с сохранением исходного контраста. Аппроксимация полученной гамма-кривой дала показатель 2,23, что близко к стандартному значению 2,2, при этом аппроксимирующая степенная функция почти не отклоняется от реальной гамма-кривой:

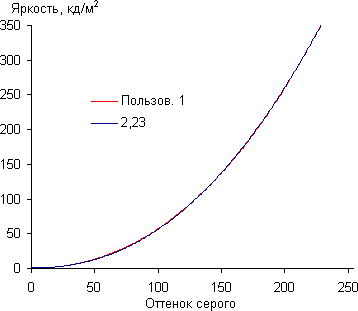

ЖК-монитор BenQ PG2401PT, Гамма-кривая

Отметим, что гамма-кривая для встроенного профиля sRGB отличается показателем 2,19, что еще ближе к 2,2, однако при этом несколько пар соседних оттенков не отличаются по яркости друг от друга.

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

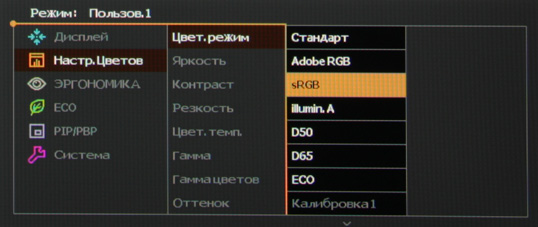

Цветовой охват зависит от выбранного профиля или от значения настройки Гамма цветов, если она доступна. Так при выборе профиля (или значения настройки) Adobe RGB охват практически равен охвату соответствующего стандарта:

ЖК-монитор BenQ PG2401PT, цветовой охват

Аналогично и в случае профиля/настройки sRGB:

ЖК-монитор BenQ PG2401PT, цветовой охват

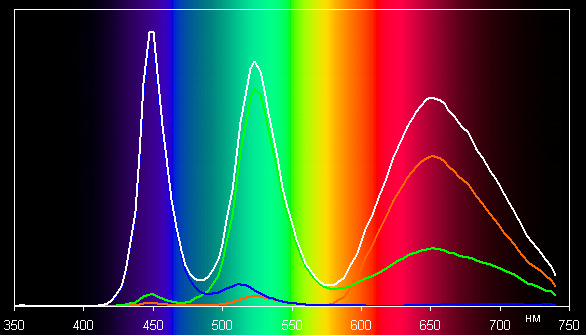

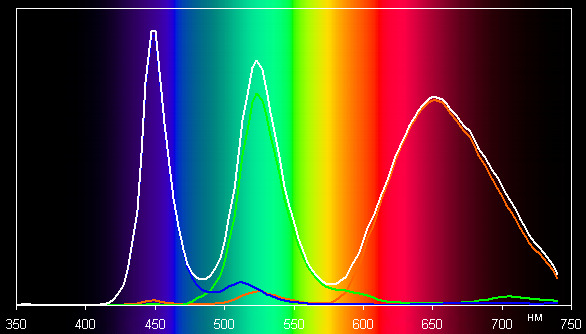

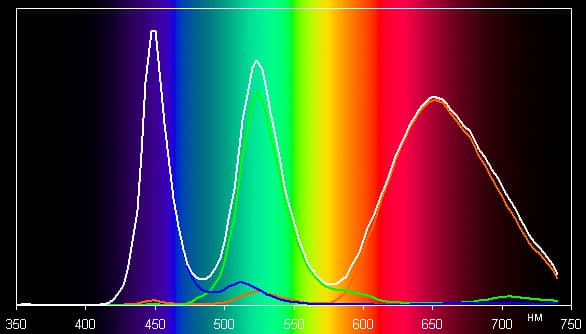

Ниже приведены спектры для белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) в случае этих двух профилей. Adobe RGB:

ЖК-монитор BenQ PG2401PT, спектр

И sRGB:

ЖК-монитор BenQ PG2401PT, спектр

Судя по спектру — хорошо разделенные пики цветов, с узким синим, относительно узким зеленым и довольно широким красным — в мониторе используется светодиодная подсветка типа GB-LED, с синим и зеленым излучателем и красным люминофором. Хорошее разделение спектральных областей позволяет исходно получить широкий охват, который поджимается до границ соответствующего пространства увеличением перекрестного подмешивания чистых цветов.

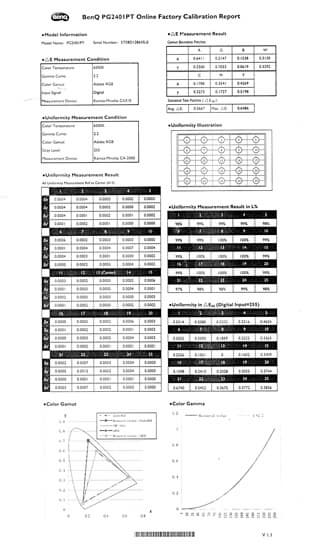

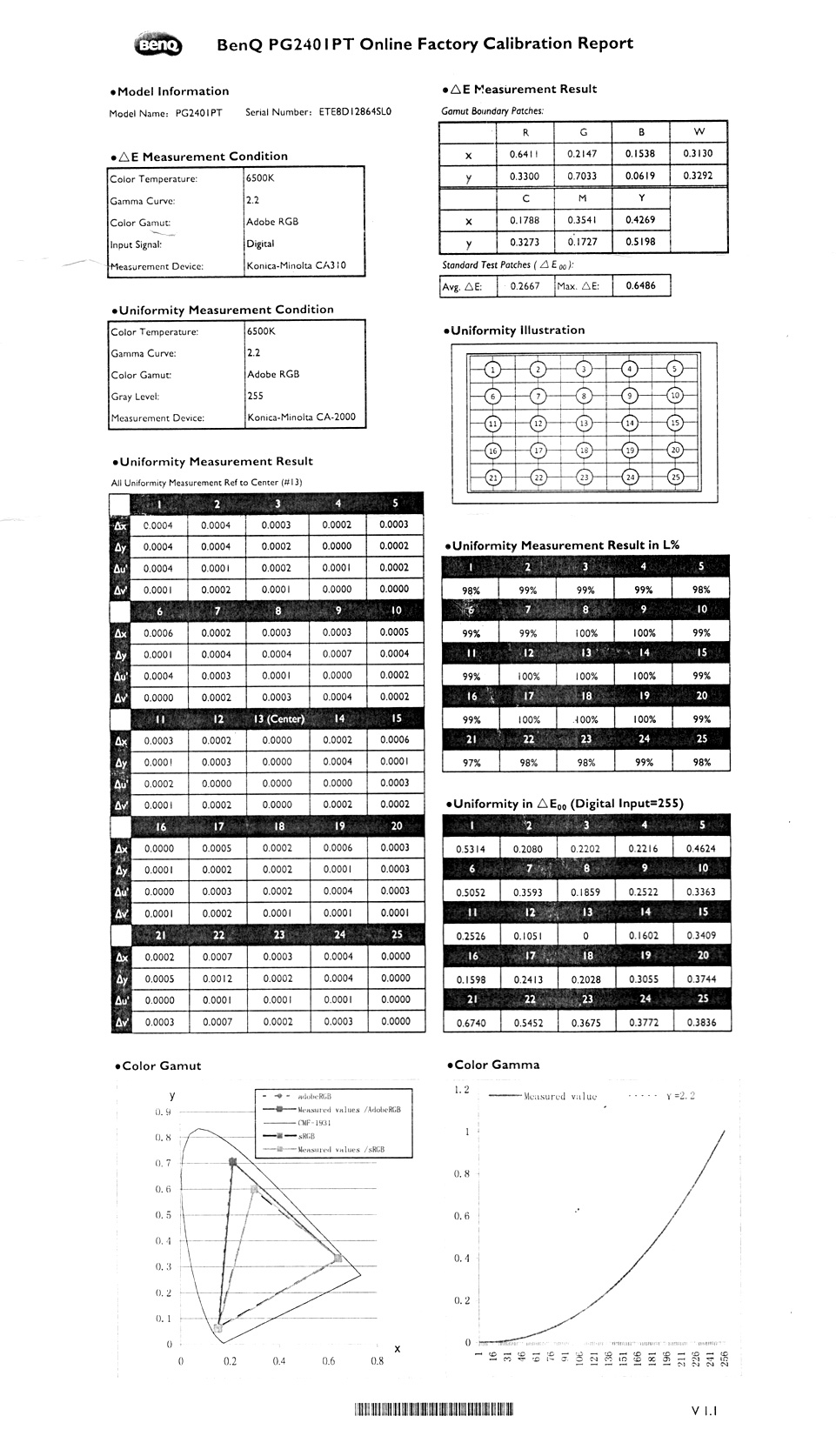

Для данного монитора выполняется заводская калибровка, о чем свидетельствует прилагаемый отчет:

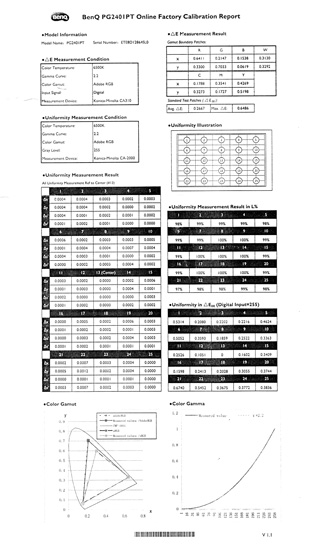

ЖК-монитор BenQ PG2401PT, отчет о заводской калибровке

Эта калибровка относится, по всей видимости, к предустановленным профилям Adobe RGB и sRGB. Разумеется, нельзя ожидать, что калибровка, какой она ни была бы хороша, не может сохранятся на весь срок работы монитора, также не исключены какие-то специфические требования к цветопередаче, то есть монитор, особенно предназначенный для профессиональной работы с цветом, периодически нужно калибровать. Производитель в лице компании BenQ предлагает свой вариант в виде программы Palette Master, предназначенной для выполнения аппаратной калибровки монитора с использованием распространенных моделей калибраторов. Отметим, что в BenQ не стали пробовать изобрести велосипед, а просто попросили (очевидно, что не за просто так) компанию X-Rite собрать специальную усеченную версию программы i1Profiler. Разумный шаг.

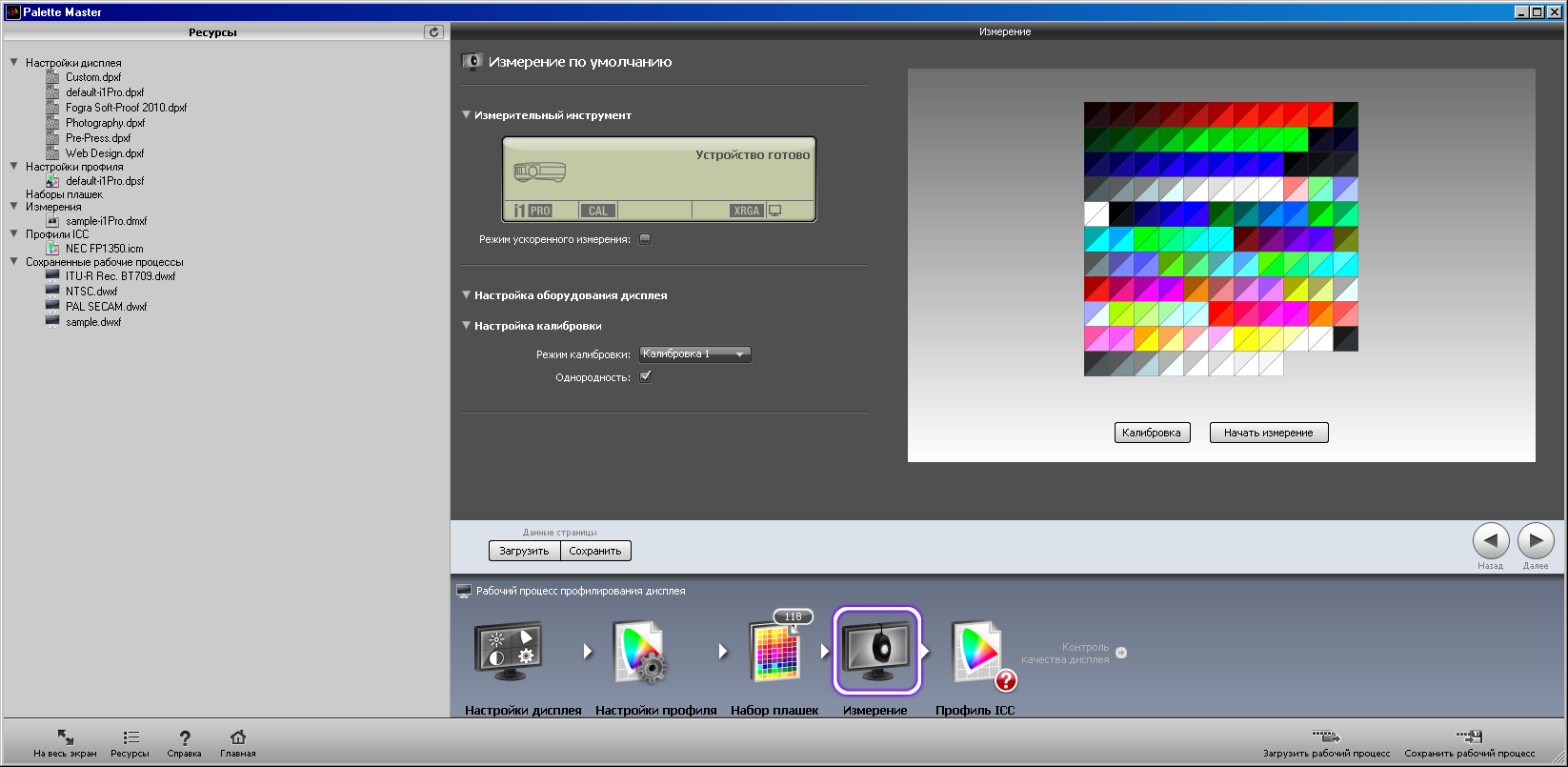

ЖК-монитор BenQ PG2401PT, Palette Master

Итогом работы этой программы является коррекция таблицы соответствий цветов в мониторе (LUT), привязанной к профилю Калибровка 1 или Калибровка 2. Посмотрим, что может получиться, сравним встроенные калиброванные на заводе профили sRGB и Adobe RGB, результат работы программы Palette Master при выборе sRGB в качестве цели (графики Калибровка 1) и то, что получается при ручной правке цветового баланса настройками интенсивности основных цветов в самом мониторе, доступными после выбора одного из профилей Пользов.. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE):

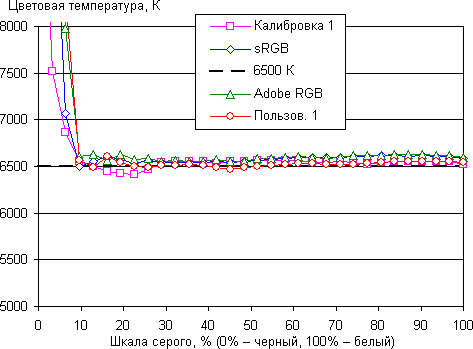

ЖК-монитор BenQ PG2401PT, цветовая температура

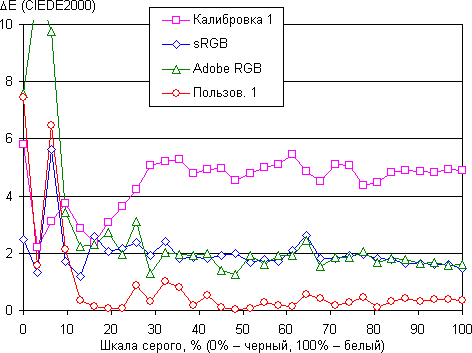

ЖК-монитор BenQ PG2401PT, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. По цветовой температуре все протестированные профили хороши, так как она близка к стандартным 6500 К на всей имеющей значение части шкалы серого. В случае калиброванных на заводе профилей с ΔE тоже все неплохо, она на уровне 2 единиц, как и обещано. Вот аппаратная калибровка с помощью программы Palette Master с нашей точки зрения не совсем удалась, так как ΔE оказалась больше 4 на значительной части шкалы серого. Возможно, стоило еще попробовать другие сочетания настроек в этой программе. Ручная коррекция в данном случае победила, так как позволила получить минимальное значение ΔE при минимальных затратах времени и усилий.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках. Прилагаемый отчет о заводской калибровке свидетельствует, что на заводе выполняется также выравнивание яркости и ΔE по полю. Включается этот режим отдельной настройкой в меню установок. Сначала приведем результаты, полученные без активации этой функции:

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,36 кд/м²−1826
Яркость белого поля302 кд/м²−119,3
Контрастность844:1−1610

Равномерность белого очень хорошая, а черного, и как следствие, контрастности — немного хуже. Контрастность для данного типа матриц типичная. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

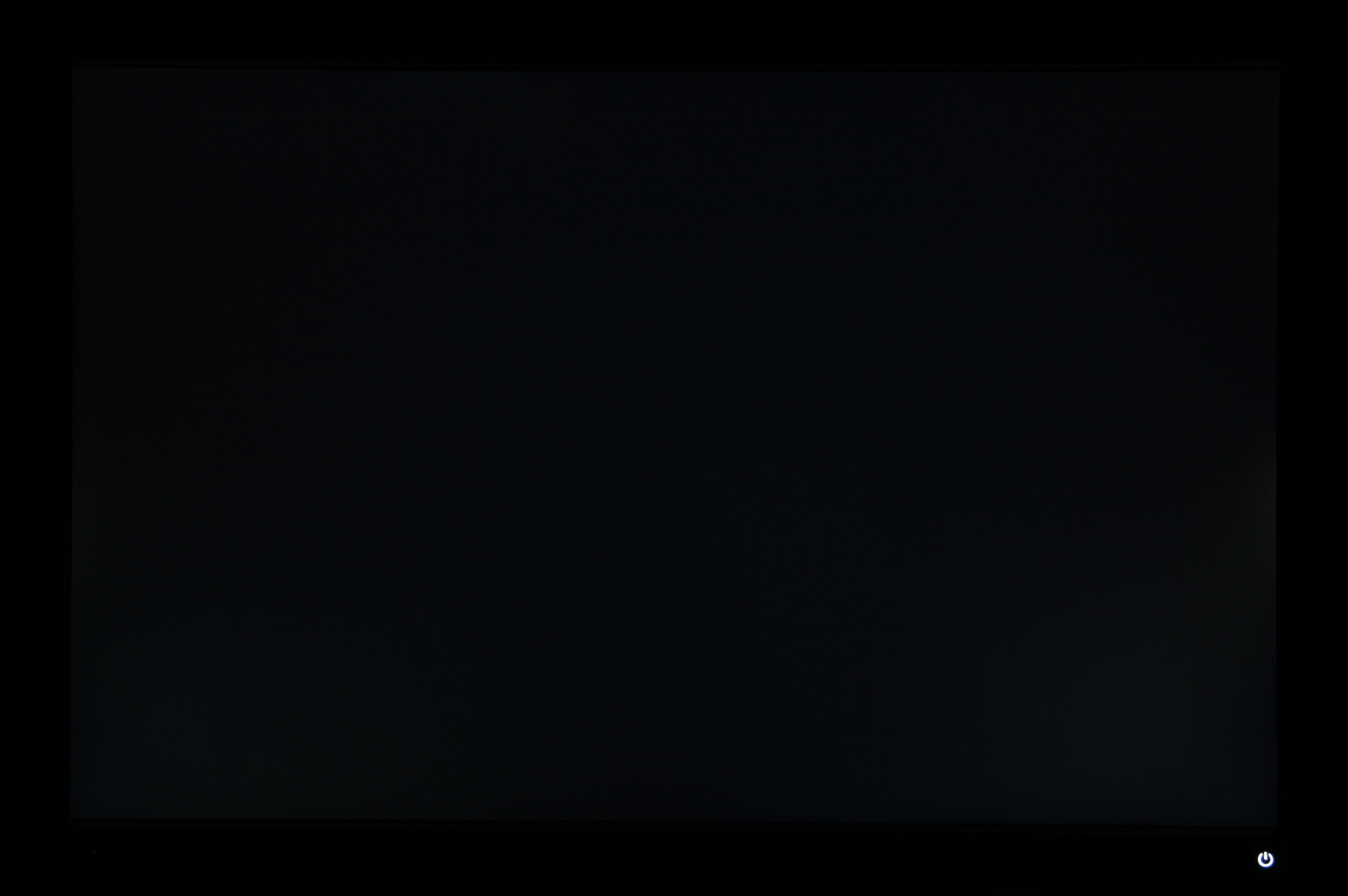

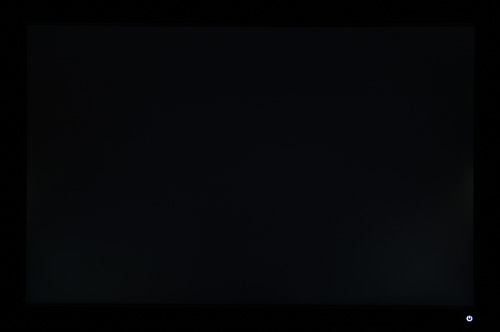

ЖК-монитор BenQ PG2401PT, Черное поле

Фактически только в нижних углах и в паре мест по краю есть какое-то повышение яркости черного поля, малозаметное при обычной работе.

Включим режим с повышением равномерности белого и посмотрим, к чему это приведет:

ПараметрСреднееОтклонение от среднего
мин., %макс., %
Яркость черного поля0,35 кд/м²−1822
Яркость белого поля182 кд/м²−1,95,3
Контрастность522:1−1421

На поведении черного включение этой функции сказалось мало (некие отличия могут быть связаны с несовпадениями точек измерения), что естественно, равномерность белого существенно возросла, но и сильно уменьшилась яркость белого и контрастность. Выбор за пользователем, хотя, с нашей точки зрения, особого смысла в этой функции нет, белое поле и так достаточно равномерное по яркости и цветовому тону.

Яркость белого поля в центре экрана и потребляемая от сети мощность (остальные настройки установлены на значения, обеспечивающие максимальную яркость изображения):

Настройка Яркость, %%Яркость, кд/м²Потребление электроэнергии, Вт
10033043,7
5022433,6
011423,3

В режиме ожидания и в выключенном состоянии монитор потребляет 0,4 Вт, механический выключатель на задней панели полностью отключает монитор от сети.

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах. Впрочем, для условий полной темноты минимальная яркость будет излишне высокой, но, с другой стороны, данный монитор предназначен для работы, а не для просмотра кино в темном помещении.

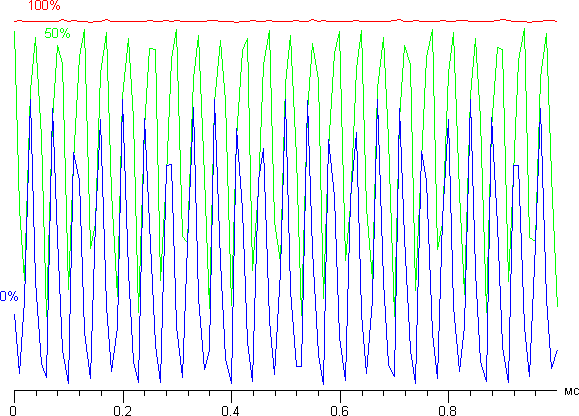

На максимальном уровне яркости мало-мальски значимая модуляция подсветки отсутствует, значит мерцания экрана нет. При понижении яркости появляется модуляция с большой амплитудой, но и очень высокой частотой — более 23 кГц, — что также исключает видимое мерцание экрана. В доказательство приведем графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) при различных значениях настройки яркости:

ЖК-монитор BenQ PG2401PT. Яркость от времени.

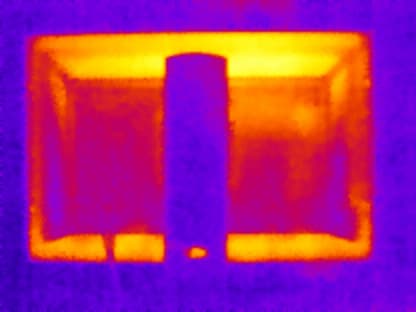

Нагрев монитора можно оценить по приведенным снимкам с ИК-камеры, полученным после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С (ближе к белому — выше температура):

ЖК-монитор BenQ PG2401PT. Нагрев задней панели  ЖК-монитор BenQ PG2401PT. Нагрев спереди

Задняя панель греется несильно (максимум 37 °С на верхней вентиляционной решетке), тогда как нижняя часть экрана нагревается до 41 °С (видимо, там находится светодиодная линейка подсветки экрана; вторая линейка, возможно, находится в верхней части экрана).

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки AMA, которая управляет разгоном матрицы. Ступени регулировки две — включено и выключено. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

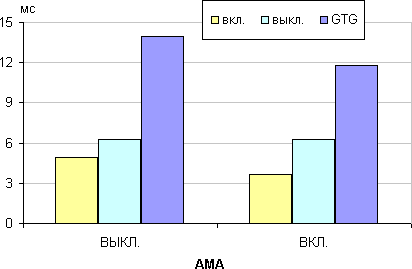

ЖК-монитор BenQ PG2401PT, время отклика от значения AMA

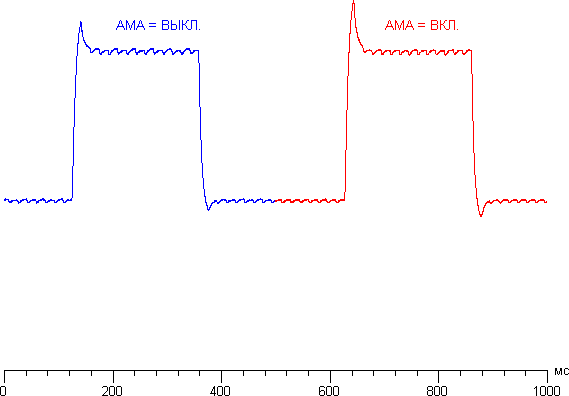

Так выглядят графики зависимости яркости (вертикальная ось) от времени (горизонтальная ось) для перехода между оттенками 40% и 60% при различных значениях AMA:

ЖК-монитор BenQ PG2401PT, графики для перехода между оттенками 40% и 60% при различных значениях AMA

Оптимальным значением AMA с нашей точки зрения является первая ступень, на которой уже есть какой-то разгон, но и артефакты еще не заметны.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила порядка 25-26 мс при четырех способах подключения в максимальном разрешении. Величина достаточно мала, поэтому задержка не ощутима при обычной работе, да и в играх вряд ли она будет причиной снижения результативности.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор BenQ PG2401PT, углы обзора в вертикальной плоскостиЖК-монитор BenQ PG2401PT, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор BenQ PG2401PT, углы обзора по диагоналиЖК-монитор BenQ PG2401PT, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор BenQ PG2401PT, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

НаправлениеУгол, градусы
Вертикальное−35/36
Горизонтальное−42/42
Диагональное−38/40

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20-30° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее и с легким цветовым оттенком. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 только при отклонении по диагонали, и при отклонении к одному углу (из двух протестированных) опускается ниже после отметки 75°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор BenQ PG2401PT, Сдвиг цвета по вертикалиЖК-монитор BenQ PG2401PT, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор BenQ PG2401PT, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что значительного сдвига большинства оттенков нет при отклонении в любом направлении, и только синий и светло-синий цвета сильно меняются в случае диагонального отклонения.

Выводы

Мы считаем, что монитор BenQ PG2401PT отвечает своему позиционированию в качестве инструмента для профессиональной работы с цветом. Для этого есть все предпосылки: близкое соответствие охвата как минимум стандартам sRGB и Adobe RGB, поддержка 10-битного режима отображения, возможность выполнения аппаратной калибровки и расширенный набор настроек, позволяющий аккуратно подстраивать яркостный и цветовой баланс, и т. д. и т. п. Есть что-то, что работает не совсем так, как ожидается, но эти моменты не являются критичными или обходятся. Отметим, что в целом монитор можно считать универсальным, пригодным, кроме работы с графикой, для выполнения типичной офисной работы, для просмотра кино и для игр, в том числе и динамичных.

Достоинства:

  • Отличная цветопередача
  • Поддержка 10-битного представления цвета
  • Защитный козырек
  • ПО в комплекте для выполнения аппаратной калибровки
  • Режим с улучшенной равномерностью по площади экрана
  • Практичный и эргономичный дизайн
  • Удобная регулируемая подставка с компактным основанием
  • Пять видеовходов
  • Функции «картинка-в-картинке» и «картинка-рядом-с-картинкой»
  • Двухпортовый концентратор USB (3.0) и картовод SD/MS
  • Регулируемый разгон матрицы
  • Небольшая задержка вывода
  • Переход в спящий режим по датчику присутствия
  • Отсутствие мерцания подсветки
  • Подстройка яркости по датчику освещенности
  • Функция напоминания об отдыхе
  • VESA-площадка 100 на 100 мм
  • Русифицированное меню
  • Сенсорные кнопки управления с «умной» подсветкой

Недостатки:

  • Существенных нет



Справочник по ценам

3 июля 2015 Г.

- BenQ PG2401PT: ,

- BenQ PG2401PT

, - BenQ PG2401PT — PG: BenQ, . : 10- , 99% Adobe RGB, .

:

,

IPS (GB-LED?)
24,1
16:10 (518,4×324 )
1920×1200
0,27
350 /²
1000:1, 20 000 000 : 1
178° (.) 178° (.) ≥ 10:1
12  / 5  — GTG
1,07
  • / DisplayPort
  • / Mini-DisplayPort
  • DVI-D
  • / HDMI
  • VGA
  • USB 3.0 ( B, )
  • USB 3.0 ( , ), 2 .
  • (SD/SDHC/SDXC, MMC, MS/MS Pro/MS Duo/MS Pro Duo)
  • ( 3,5 )
1920×1200 60 :
MonInfo DisplayPort-
MonInfo DVI-D-
MonInfo HDMI-
MonInfo VGA-
  • ΔE≤2
  • 99% Adobe RGB
  • 10- (3D LUT) 14
  • «--» «---»
  • ,
  • : - 45°, 5° 20° , 150 ,
  • VESA 100×100
  • ( 500 )
(××, ) 555×543×254  555×366×75
( )
30,9  (Energy Star), 0,5
100—240 , 50/60
*
  • (IEC 60320-1 C14 CEE 7/7)
  • VGA(?)
  • DVI-D
  • DisplayPort (Mini-DP DP)
  • USB(3.0), A B
  • CD-ROM ,
*  . , .
benq.ru
.T-10494607
.L-10494607-10

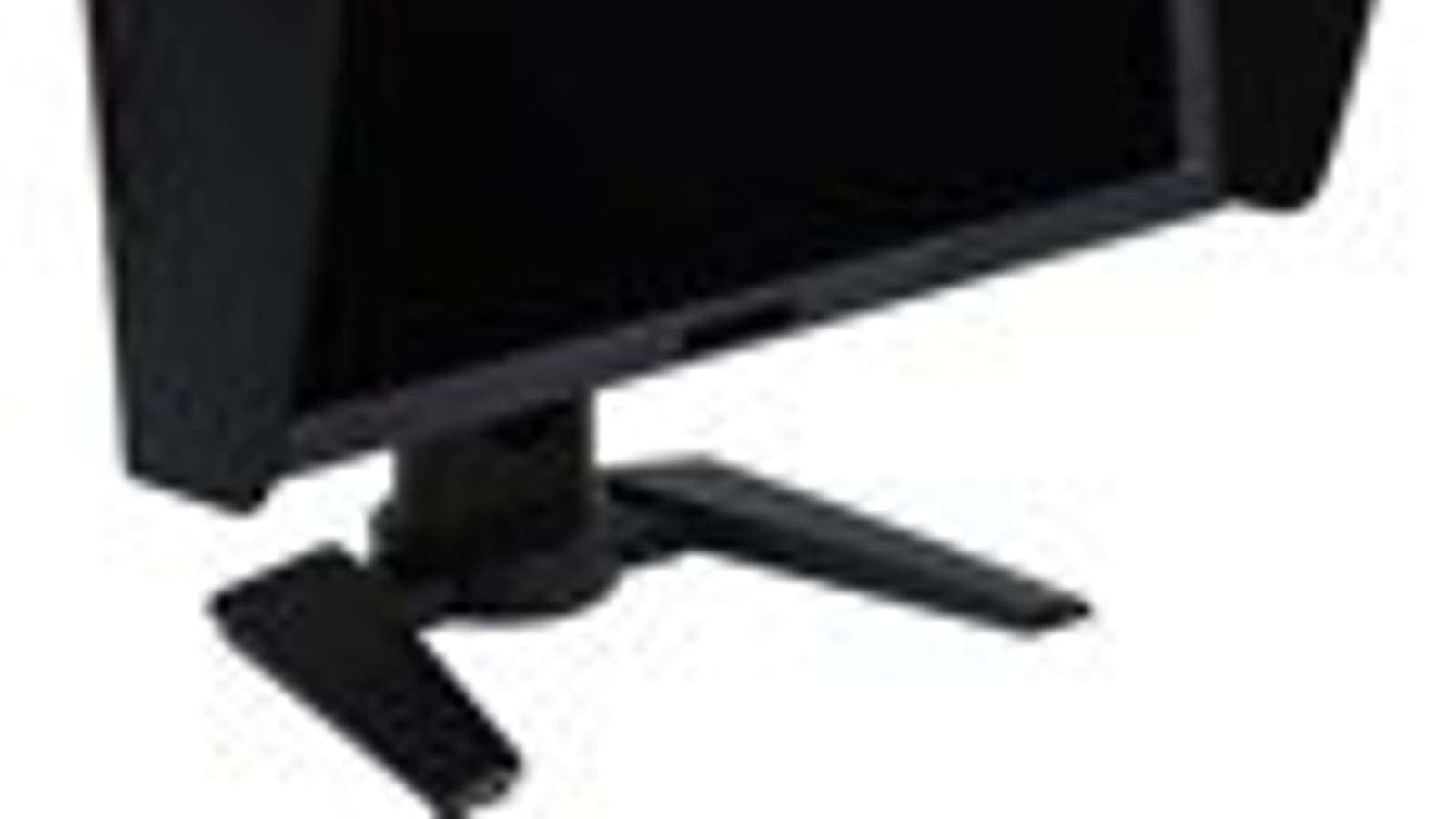

- BenQ PG2401PT,

, , (, ) . ( ). ( ), .

- BenQ PG2401PT,

-, - - .

- BenQ PG2401PT,

. . — . , , . USB- . , . .

- BenQ PG2401PT,

. , , . . , — , .

- BenQ PG2401PT,     - BenQ PG2401PT,

-. - . , . . , - . ( ), , ( 100 ) VESA- . , . , . , .

- BenQ PG2401PT,

.

- BenQ PG2401PT,

- BenQ PG2401PT,

— DVI-D, HDMI DisplayPort , — VGA-. ( — — ).

- BenQ PG2401PT,

, . , , , 10/20/30 ., . USB (3.0) . SD Memory Stick.

, . , , , , . . DisplayPort HDMI.

,

, , . , , - . ( ) , , , . , . .

- BenQ PG2401PT,

; — .

- BenQ PG2401PT,

, :

- BenQ PG2401PT,

— , — . - , , . .

, . - . . . - , . .

( ), , , CD-ROM PDF- ( Adobe Acrobat Reader) ( — ), ( INF CAT ICM) : Autokey, VGA- , Palette Master, . BenQ ( Windows Mac OS) Palette Master.

( ). . :

- BenQ PG2401PT,

. , .

, , . , 100 .

- BenQ PG2401PT,

- BenQ PG2401PT,

, , , -, , .

- BenQ PG2401PT,

, .

- BenQ PG2401PT,

, ( , ):

- BenQ PG2401PT,

, , . , . , , .

: — ; — , , , PAL NTSC , 1:1 — . .

-- PIP --- PBP. . — DisplayPort, Mini-DisplayPort. PBP 4:3 ( ) . PIP , 16:10, .

- BenQ PG2401PT,

VGA- VGA- . 1920 1200 60  . ( 8- ) . HDMI- DVI- 1920 1200 60  , . DisplayPort 10  , NEC.

Blu-ray- Sony BDP-S300. HDMI. 576i/p, 480i/p, 720p, 1080i 1080p 50 60 /. 1080p 24 / , 2:3. . , . , , . .

«» ( ) . , .

-

, :

- BenQ PG2401PT,

, «» , - «» .

, IPS :

- BenQ PG2401PT,

17 . . - = 2,2, 256 ( 0, 0, 0 255, 255, 255) . ( !) :

- BenQ PG2401PT,  -

, :

- BenQ PG2401PT, -,

, . 2, . - 2,23, 2,2, -:

- BenQ PG2401PT, -

, - sRGB 2,19, 2,2, .

i1Pro 2 Argyll CMS (1.5.0).

, . ( ) Adobe RGB :

- BenQ PG2401PT,

/ sRGB:

- BenQ PG2401PT,

( ), , ( ) . Adobe RGB:

- BenQ PG2401PT,

sRGB:

- BenQ PG2401PT,

— , , — GB-LED, . , .

, :

- BenQ PG2401PT,

, , Adobe RGB sRGB. , , , , , - , , , . BenQ Palette Master, . , BenQ , (, ) X-Rite i1Profiler. .

- BenQ PG2401PT, Palette Master

(LUT), 1 2. , , sRGB Adobe RGB, Palette Master sRGB ( 1) , , .. ( ΔE):

- BenQ PG2401PT,

- BenQ PG2401PT,  E

, , . , 6500  . ΔE , 2 , . Palette Master , ΔE 4 . , . , ΔE .

,

25 , 1/6 ( ). , . , ΔE . . , :

., % ., %
0,36 /² −18 26
302 /² −11 9,3
844:1 −16 10

, , , — . . :

- BenQ PG2401PT,

- , .

, :

., % ., %
0,35 /² −18 22
182 /² −1,9 5,3
522:1 −14 21

( ), , , . , , , , .

( , ):

, %% , /² ,
100 330 43,7
50 224 33,6
0 114 23,3

0,4 , .

, . . ( ) . , , , , , .

- , . , — 23 , — . ( ) ( ) :

- BenQ PG2401PT.   .

-, 24 ° ( — ):

- BenQ PG2401PT.     - BenQ PG2401PT.

( 37 ° ), 41 ° (, ; , , ).

AMA, . — . , -- ( . .), ( GTG):

- BenQ PG2401PT,     AMA

( ) ( ) 40% 60% AMA:

- BenQ PG2401PT,      40%  60%    AMA

AMA , - , .

. , , / , , Windows , Microsoft DirectX. - . 25-26  . , , .

, , , , , ( ) .

- BenQ PG2401PT,     - BenQ PG2401PT,






- BenQ PG2401PT,    - BenQ PG2401PT,






- BenQ PG2401PT,


50% :

,
−35/36
−42/42
−38/40

, . . , , 20-30° . 50-60 , . ±82° 10:1 , ( ) 75°.

, (127, 127, 127), , , -, - - , , . 0° ( ) 80° 5°. ΔE . :


- BenQ PG2401PT,    - BenQ PG2401PT,

- BenQ PG2401PT,

45°, , , . ΔE 3.

, , - .

, BenQ PG2401PT . : sRGB Adobe RGB, 10- , , , . . . . -, , , . , , , , , , .

:

  • 10-
  • «--» «---»
  • USB (3.0) SD/MS
  • VESA- 100 100
  • «»

:
