LCD-монитор BenQ fp767-12

Основное достоинство этого монитора с точки зрения производителя — это низкое время отклика. Последние две цифры в названии модели именно его и обозначают — 12 мс. Мы имеем возможность проверить, так ли это на самом деле, а также постараемся выяснить, как скорость реакции пикселя зависит от установок монитора, и что при этом происходит с качеством цветопередачи.

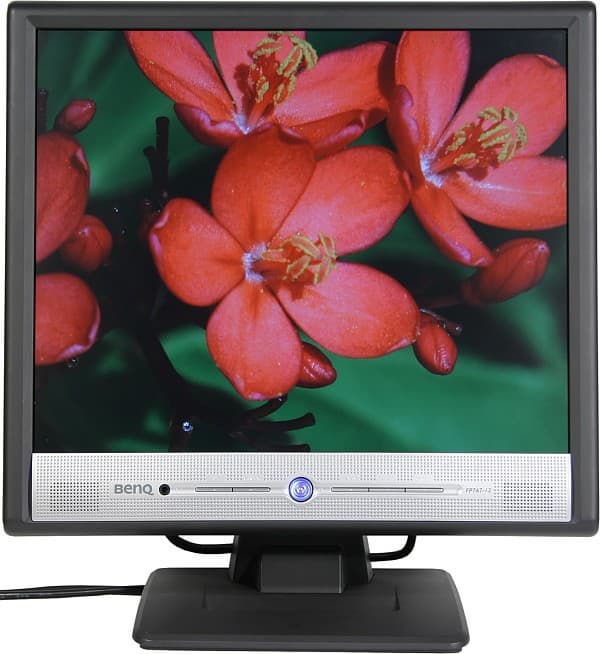

Front view

Паспортные технические характеристики

Матрица
Размер17″ (432,5 мм)
Разрешение1280×1024
Шаг точки0,264 мм
Яркость300 кд/м2
Контрастностьноминальная — 500:1, максимальная — 600:1
Углы обзора*160° (гор.)/160° (верт.) при контрастности не менее 5:1,
140° (гор.)/140° (верт.) при контрастности не менее 10:1
Глубина цвета16,7 млн. цветов
Время отклика пикселя12 мс
Видео часть
ВходыVGA, mini D-sub 15 pin
Частота разверткигоризонтальная: 30-83 кГц
вертикальная: 50-76 Гц
Встроенная звуковая система
Входминиджек на задней панели
Выход на наушникиминиджек на передней панели
Динамикипассивные, стерео, 2×1 Вт
Общие характеристики
Размеры (Ш×В×Г)378×406,4×190 мм
Масса4,5 кг
Потребляемая мощность<50 Вт,(<2 Вт в «спящем» режиме)
Напряжение питания90-264 В, 47-63 Гц
Цена (на момент написания статьи)$455
Ссылка на сайт производителяwww.benq.ru
* Далеко не все производители, когда приводят углы обзора, указывают, какая минимальная контрастность служит граничным значением. Будьте внимательны, сравнивая мониторы по паспортным углам обзора.

Внешний вид

Дизайн монитора достаточно спокойный, все края закруглены, обводы в меру обтекаемые, нигде никакого вызова. Даже прозрачная синяя кнопка включения лишь слегка подсвечивается при работе монитора, привлекая к себе внимание, но, тем не менее, не вызывая раздражения своей неуместностью. В общем, трудно себе представить хардкорного геймера за таким монитором. Основной материал корпуса — это черный прочный пластик. На передней панели и по бокам экрана имеются вставки из пластмассы с серебристым покрытием. Конечно, они вносят некое разнообразие во внешний вид монитора, но покрытие легко повреждается, результатом чего являются хорошо заметные царапины. Вытянутые узкие кнопки управления внизу экрана расположены удобно, но так как они немного углублены, а промежутков между ними нет, то на ощупь найти их практически невозможно. Не помогают даже специальные выступы в центре каждой кнопки. Подписи к клавишам сливаются с передней панелью и хорошо распознаются только в контровом свете.

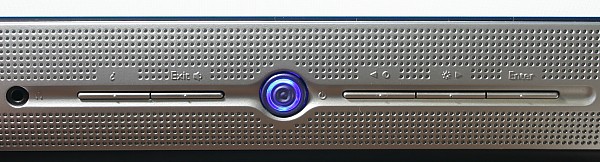

Buttons

Сзади на мониторе красуется контрастный логотип; кроме того, там имеются: 4 отверстия под VESA-совместимый кронштейн, разъем для замка Кенсингтона и в нижней части — аудиовход, разъем для сетевого кабеля (стандартный, «компьютерный») и VGA-вход. Блок питания встроен в монитор.

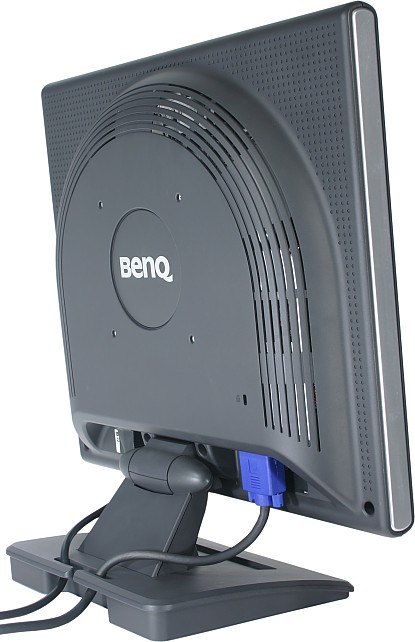

Rear view

Подставка экрана простая: положение экрана по высоте не регулируется (впрочем, для обычных соотношений высот стола, стула и пользователя, экран располагается на удобном уровне), можно менять только наклон – от вертикального, до, примерно, 25-градусного отклонения назад. Отвести экран можно и больше, но придется преодолеть дополнительное сопротивление шарнира подставки, да и монитор приобретет очень неустойчивую конфигурацию. В подставке предусмотрен специальный паз, куда можно заправить кабели от монитора, мыши и клавиатуры, чтобы они не так мешались на столе.

Меню

Экранное меню простое и удобное.

OSD

Положение на экране и время, по истечении которого меню само исчезает с экрана после последнего нажатия на кнопки, настраивается пользователем (страница OSD). Меню не русифицировано. На странице Recall можно все настройки или только относящиеся к цветовому балансу возвратить к заводским значениям.

OSD

Функциональность

Если на экране нет меню, то три кнопки на передней панели — Exit (основное назначение — выход из меню или возврат на предыдущий уровень) и курсорные влево-вправо (изменение текущего параметра или перемещение по пунктам) — служат для быстрого доступа к регулировкам громкости динамиков, контрастности и яркости, соответственно. Крайняя левая кнопка с непонятным значком над ней вызывает функцию автоподстройки; крайняя правая служит для активизации экранного меню или для перехода на следующий уровень. Цветовой баланс настраивается или выбором одного из трех предустановленных профилей (названных как Bluish, Reddish и sRGB), или ручной настройкой яркостей красного, зеленого и синего цветов.

OSD, Color Temperature

OSD, Color Temperature, user submenu.

На странице Miscellaneous спрятана настройка краевой резкости.

OSD, Color Temperature

Все аудиовозможности монитора, пожалуй, ограничиваются его использованием в качестве удлинителя для наушников (разъем миниджек удобно расположен спереди), так как динамики тихие и звучат отвратительно.

Субъективное тестирование качества изображения

У монитора есть только один видеовход — VGA, mini D-sub 15 pin, который мы подключили к DVI-выходу (через переходник) видеокарты ASUS 9520VS, работающий в аналоговом режиме. Субъективные тесты мы проводили с использованием программы MonitorNokiaTest. Компьютер работал под управлением WindowsXP Professional, свойства экрана — 1280×1024@60 Гц, 32 бита, управление цветом отключено. Все параметры монитора мы вернули к заводским значениям, что соответствует контрастности 50%, яркости 90% и цветовому профилю sRGB.

Качество изображения мы оценили как очень высокое. Яркости монитора достаточно для комфортной работы в освещенном помещении, контрастность хорошая. Белое и черное поля не имеют заметных неравномерностей по яркости. Горизонтальные и вертикальные сетки пикселей толщиной в один пиксель воспроизводятся идеально, без дрожания и помех. Цвета правильные, шкала серого серая во всем диапазоне — от черного до белого. Детали различимы, как в светлых, так и в темных участках изображения. Тщательный анализ градиентов позволил нам сделать вывод, что дизеринга нет, и матрица способна воспроизводить «честные» 16,7 млн. цветов.

Также мы выяснили, что изменения яркости (установки монитора) в небольших пределах и равномерно (нет завала ни в тенях, ни в светах) влияют на яркость экрана. При увеличении контрастности яркость экрана быстро возрастает, а детали в светах начинают пропадать при контрастности более 65%.

Автоподстройка под параметры VGA-сигнала работает достаточно корректно (на «удобных» изображениях не ошибается) и быстро. Параметры для текущего режима запоминаются, что позволяет скоро переключаться между различными разрешениями экрана. Интерполяция низких разрешений к разрешению матрицы выполняется хорошо.

Углы обзора достаточно большие — яркость и контрастность, конечно, слегка «гуляют» при отклонениях от перпендикуляра к экрану, но претензий к монитору по этому параметру у нас нет.

Измерения времени отклика, яркости, контрастности и качества цветопередачи

Измерения времени отклика проводили с помощью разработанного в нашей лаборатории быстродействующего фотодиодного датчика, сигнал с которого записывали посредством высокоточного внешнего USB-АЦП (L-Card E140, 14 бит, макс. частота = 100 кГц). Рабочая частота оцифровки = 10 кГц, рабочий диапазон = 10 В.

Специальная DirectDraw-утилита попеременно выводила на экран черные и белые поля с частотой около 1 Гц. Вертикальная частота, если не указано иное, составляла 60 Гц, а разрешение экрана — 1280×1024 пикселей. Запись и анализ временных зависимостей напряжения на выходе датчика (которое пропорционально освещенности) проводили с помощью разработанного нами ПО под интерфейс АЦП. При определении времени отклика, выбирали фрагмент записи, соответствующий 5 циклам в конце записи, и 5 раз определяли интервалы времени. Полученные результаты усредняли. Погрешность составляла менее 0,2 мс для каждого интервала.

Для оценки качества цветопередачи использовали колориметр SpyderPRO (PANTONE) c ПО OptiCAL. Параметры целевой гамма-кривой: Gamma = 2.2, Whitepoint = 6500 К. Качество цветопередачи оценивали по величине отклонения гамма-кривых индивидуальных цветов от целевой гамма-кривой. Также SpyderPRO позволял определить яркости белого и черного полей. В таблице приведены яркость белого поля и контрастность, рассчитанная как отношение яркости белого поля к яркости черного. Точность измерения колориметром яркости при малых ее значениях у нас вызывает большие сомнения, поэтому приведенная контрастность, скорее, позволяет судить об изменении этого параметра, чем о его абсолютной величине. Корректная методика определения контрастности находится в стадии разработки.

Всего в мониторе 5 регулируемых параметров (яркость, контрастность и 3 регулировки яркости цветов — красного, зеленого и синего) с диапазоном изменения от 0 до 100. Очевидно, что измерить все характеристики монитора при любых сочетаниях этих регулировок невозможно, поэтому основные усилия были направлены на измерения при установках по умолчанию (чем оптимальнее производитель их подобрал, тем ему же лучше), а также на выявление возможностей самой матрицы. В частности, мы хотели узнать максимальную яркость и минимальное время отклика.

Российское представительство BenQ показало нам сертификат, выданный тайваньской лабораторией на панель M170EN05 (видимо, именно она используется в данном мониторе), в котором утверждалось, что при следующих условиях: яркость = 90, контрастность = 60, разрешение = 1280 на 1024 при 75 Гц, Color = User (R = G = B = 50), время прогрева = 2 ч, окружающая температура = 24,3 градуса, — время отклика составило 8,2 мс на включение и 3,2 мс на выключение. Мы постарались воспроизвести все эти условия. Результаты представлены в последней строке двух нижеследующих таблиц.

Таблица 1.
Время отклика и яркостные характеристики при различных установках монитора

Установки монитора *, %t, мсКонтрастностьЯркость, кд/м2
ContrastBrightnessвкл.выкл.полное
509023,31,424,7170:1144
5010022,81,424,2—**
659021,93,125,0230:1240
759011,92,914,8225:1241
100509,92,712,6
1001009,92,812,7242
60***9018,51,319,8178:1187
* Все остальные сброшены к заводским значениям, в частности Color = sRGB.
** Не определяли.
*** Условия, при которых получен сертификат, при этом Color = User, R = G = B = 50, 1280×1024 @ 75 Гц вертикальной частоты.

Таблица 2.
Цветовая температура на шкале серого (0% — черный, 100% — белый) при различных установках монитора

Установки монитора *, %Цветовая температура на различных участках шкалы серого, К
ContrastBrightness50%75%100%
5090682065706070
50100
6590752067205420
7590720065605690
10050
100100
60***90852078606630

Ниже, на рисунках приведены фрагменты зависимости яркости от времени (зеленая кривая), соответствующие включению и выключению пикселя. Красные горизонтальные линии отмечают 90% и 10% от максимума яркости при текущих установках монитора. Синие вертикальные отмечают временной интервал, соответствующий нарастанию яркости от 10 до 90% или, наоборот, падению от 90 до 10%.

Contrast = 50, Brightness = 90
CurveCurve
Contrast = 50, Brightness = 100
CurveCurve
Contrast = 65, Brightness = 90
CurveCurve
Contrast = 75, Brightness = 90
CurveCurve
Contrast = 100, Brightness = 50
CurveCurve
Contrast = 100, Brightness = 100
CurveCurve
Contrast = 60***, Brightness = 90
CurveCurve

Для трех сочетаний настроек контрастности и яркости ниже приведены графики гамма-кривых, где можно увидеть, насколько гамма-кривые индивидуальных цветов (черные линии) отклоняются от целевой гамма-кривой (синяя линия) и какая требуется коррекция для каждого цвета (соответственно, красная, синяя и зеленая линии).

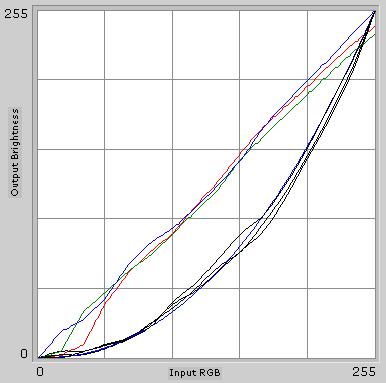

Contrast = 50, Brightness = 90
Curves

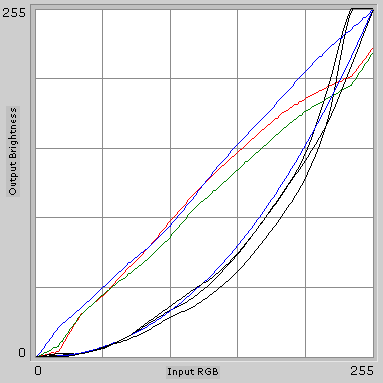

Contrast = 75, Brightness = 90
Curves

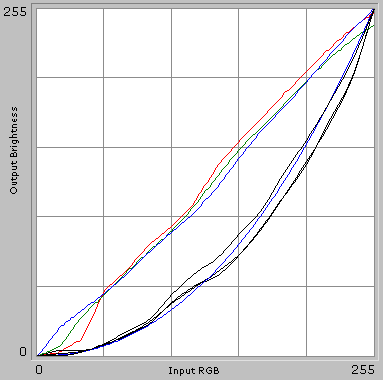

Contrast = 60***, Brightness = 90
Curves

Обсуждение результатов

Время включения пикселя уменьшается с увеличением контрастности, а время выключения, в общем случае, растет с увеличением контрастности. Яркость (установка монитора) на время отклика влияет слабо.

При установках контрастность = 50%, яркость = 90% (соответствуют заводским значениям) цветопередача очень хорошая, отклонения от цветовой температуры 6500 К небольшие. При контрастности более 65 наблюдается потеря деталей в самых светлых участках изображения и большие отклонения от цветовой температуры 6500 К; при контрастности более 75 пересвет в самых светлых участках уже мешает комфортной работе с любыми типами изображения.

Хотя мы и выполнили практически все условия, указанные в сертификате (кроме температуры окружающего воздуха, она составила примерно 22 градуса С — сказывается российский климат), но измеренное время отклика все равно оказалось довольно большим — 19,8 мс. Очевидно, что даже нагрев воздух, окружающий монитор до 24 o С, мы не сможем уменьшить время отклика до 11,4 мс. Кстати, цветопередача в этих условиях оказалась посредственной — разброс цветовой температуры составил 1890 К. Возможно, сертификат выдан именно на саму панель, и способ управления включением пикселей при испытаниях отличался от реализованного в мониторе BenQ fp767-12.

В данном мониторе при увеличении контрастности (установки монитора) растет величина и уменьшается глубина модуляции напряжения, подаваемого на ЖК-ячейку. Частота модуляции управляющего напряжения и момент переключения пикселя синхронизированы с частотой вертикальной развертки. Увеличение яркости (установки монитора), в основном сопровождается увеличением яркости ламп подсветки матрицы.

Выводы

При заводских настройках (контрастность = 50%, яркость = 90 и Color = sRGB) монитор BenQ fp767-12 обладает очень хорошей цветопередачей и яркостью (144 кд/м2) экрана, достаточной для комфортной работы. Время отклика матрицы в этих условиях составляет 25 мс. Уменьшить его можно до 15 мс, а яркость увеличить до 241 кд/м2, подняв контрастность до 75%, качество цветопередачи при этом ухудшается, но остается на удовлетворительном уровне. Увеличив контрастность до 100% можно уменьшить время отклика матрицы до 12,5 мс, но ни работать, ни играть при этом невозможно, так как детали в светлых (и не очень!) областях изображения пропадают совсем.

Достоинства:

  • Приятный дизайн
  • Хорошее качество изображения
  • Довольно быстрая матрица (время отклика можно уменьшить до 15 мс, пожертвовав качеством цветопередачи)
  • Уверенная работа автоподстройки под параметры VGA-сигнала

Недостатки:

  • Фактическое время отклика больше заявленных 12 мс
  • Подставка не позволяет регулировать положение монитора по высоте
  • Нет цифрового входа DVI



LCD-монитор BenQ fp767-12 предоставлен на тестирование
российским представительством BenQ www.benq.ru.
Также благодарим компанию Trinity Electronics за оказанное содействие.




18 июня 2004 Г.
