ЖК-монитор BenQ EW2740L


Относительно большая для монитора диагональ, высококонтрастная матрица VA и поддержка MHL позволяют рассматривать монитор BenQ EW2740L в качестве возможного кандидата на роль основы для небольшого (настольного) кинотеатра. Впрочем, в «рабочее» время ничто не мешает использовать его и как обычный компьютерный монитор.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыVA со светодиодной (W-LED) подсветкой
Диагональ27 дюймов (597,6×336,1 мм)
Отношение сторон16:9
Разрешение1920×1080 пикселей
Шаг пикселей0,311 мм
Яркость300 кд/м²
Контрастность3000:1, динамическая 20 000 000:1
Углы обзора178° (гор.) и 178° (верт.)
Время отклика4 мс от серого к серому (GTG), 12 мс тип.
Количество отображаемых цветов16,7 млн. (24 бита)
Интерфейсы
  • Видео/аудиовход, HDMI, 2 шт., один с поддержкой MHL
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
(Отчет MonInfo для VGA-подключения)
(Отчет MonInfo для HDMI-подключения)
Акустическая системаВстроенные громкоговорители, 2×2 Вт
Особенности
  • Подставка: наклон 5° вперед и 20° назад
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 450,5×622,5×191,3 мм с подставкой
Масса4,2 кг с подставкой
Потребляемая мощность23 Вт (Energy Star), менее 0,5 Вт в режиме ожидания
Напряжение питания 100—240 В, 50-60 Гц (внешний БП)
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Комплект подставки: основание и стойка
  • Внешний БП (100—240 В, 50/60 Гц на 19 В, 2,63 А)
  • Кабель питания (IEC 60320-1 C14 на евровилку CEE 7/7)
  • Видеокабель VGA
  • MHL-кабель
  • Кабельная стяжка
  • Краткое руководство пользователя
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.benq.com
Средняя цена по данным Яндекс.МаркетT-10494609
Предложения по данным Яндекс.МаркетL-10494609-10

Внешний вид

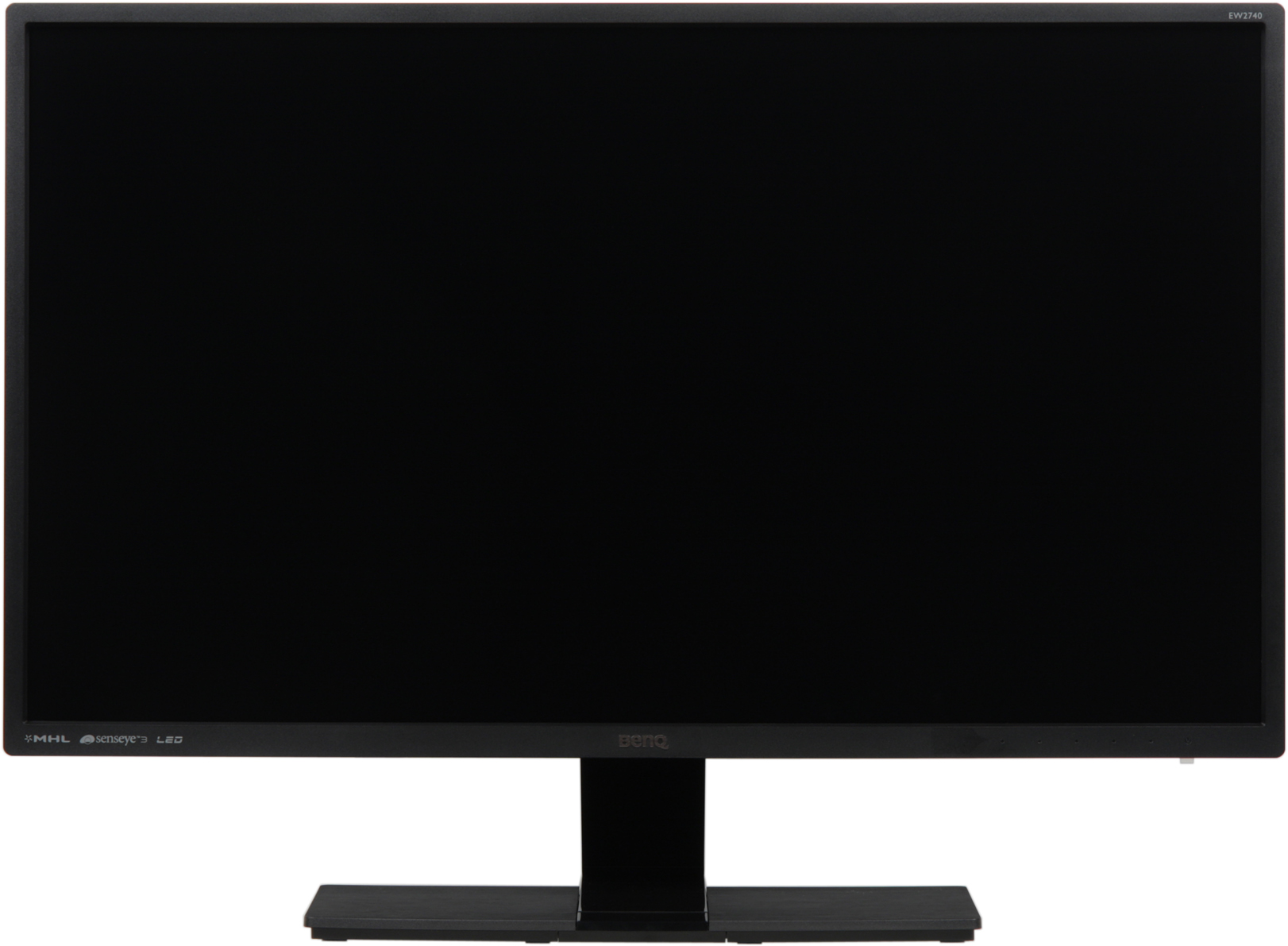

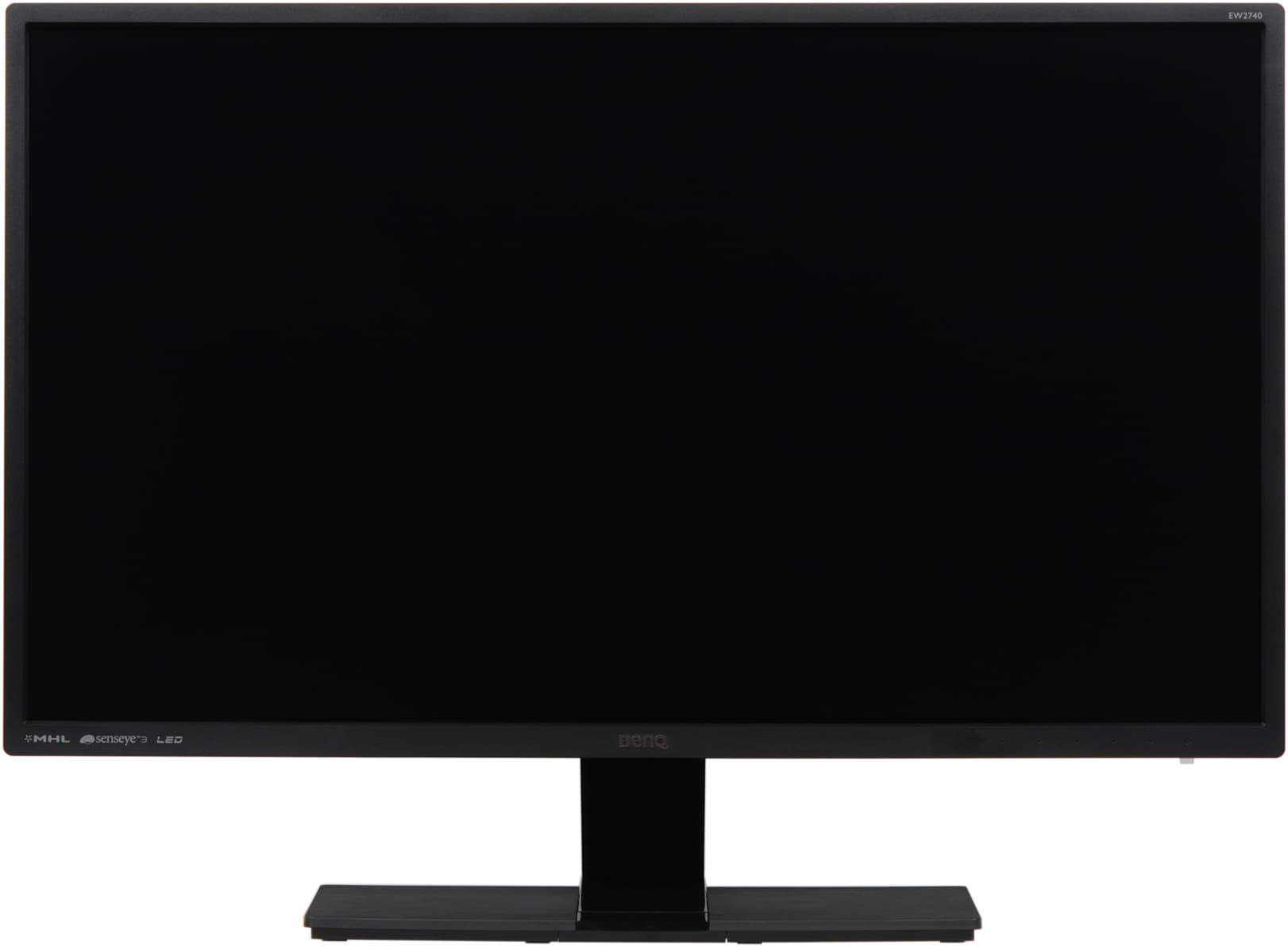

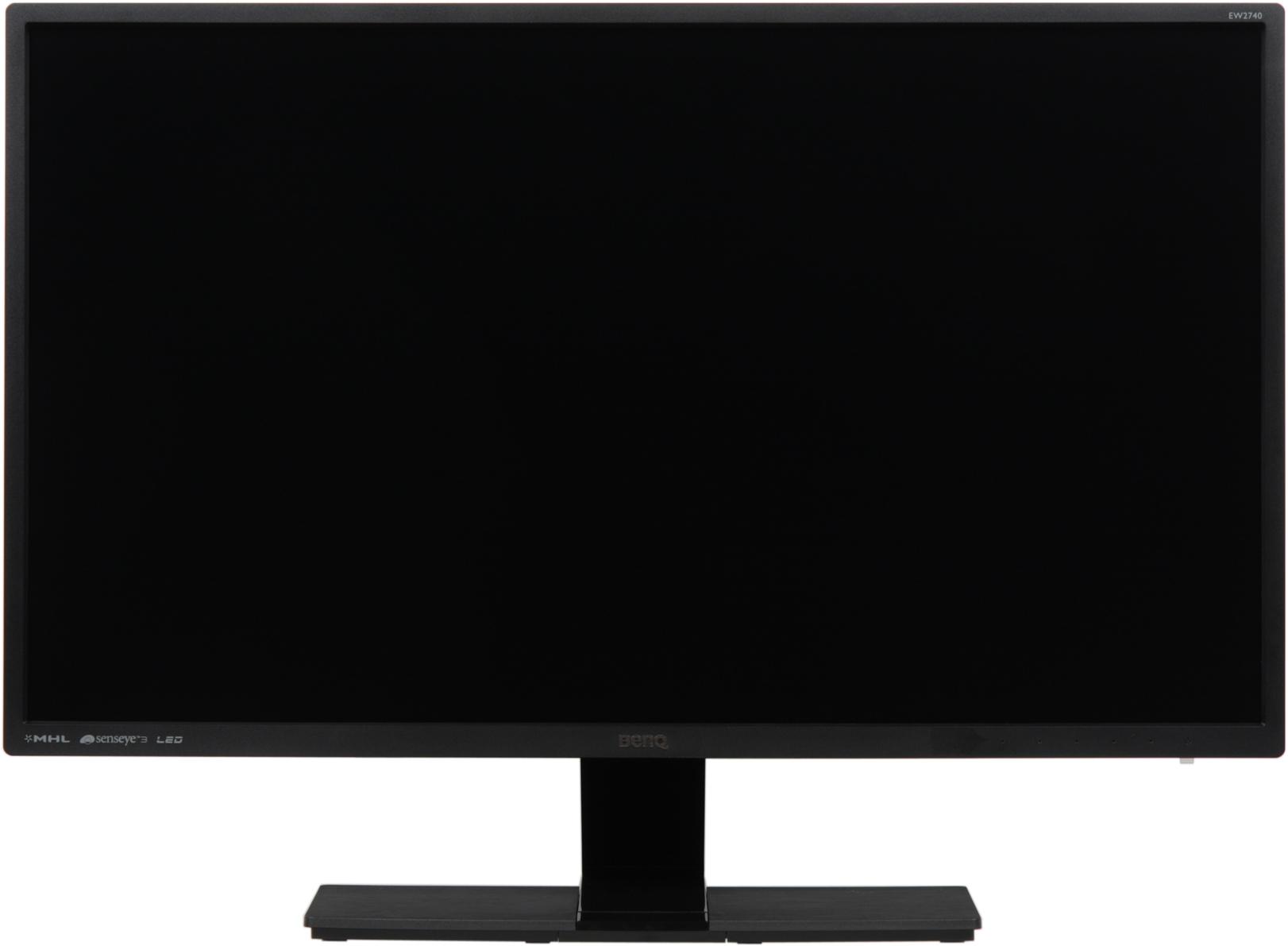

ЖК-монитор BenQ EW2740L, вид спереди

Дизайн строгий с небольшой претензией на изысканность. Корпус монитора и пластиковые детали подставки изготовлены из черного пластика с зеркально-гладкой (например, задняя панель), с матовой под неполированный металл (например, часть основания подставки) или с просто матовой (например, фронтальная рамка) поверхностью. Внешняя поверхность матрицы полуматовая (некая зеркальность отражения присутствует), черная и относительно жесткая. Фронтальная рамка имеет небольшую ширину. В правой нижней части рамки расположены сенсорные кнопки управления и кнопка включения-выключения, обозначенные просто выдавленными точечками и значком питания.

ЖК-монитор AOC g2460Pqu, контрольная панель

На нижнем торце под кнопкой питания находится молочно-белый рассеиватель индикатора состояния. Разъем питания и интерфейсные разъемы расположены в неглубокой нише на задней панели.

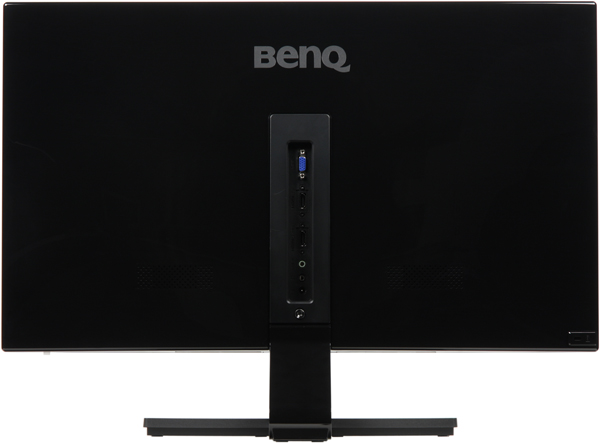

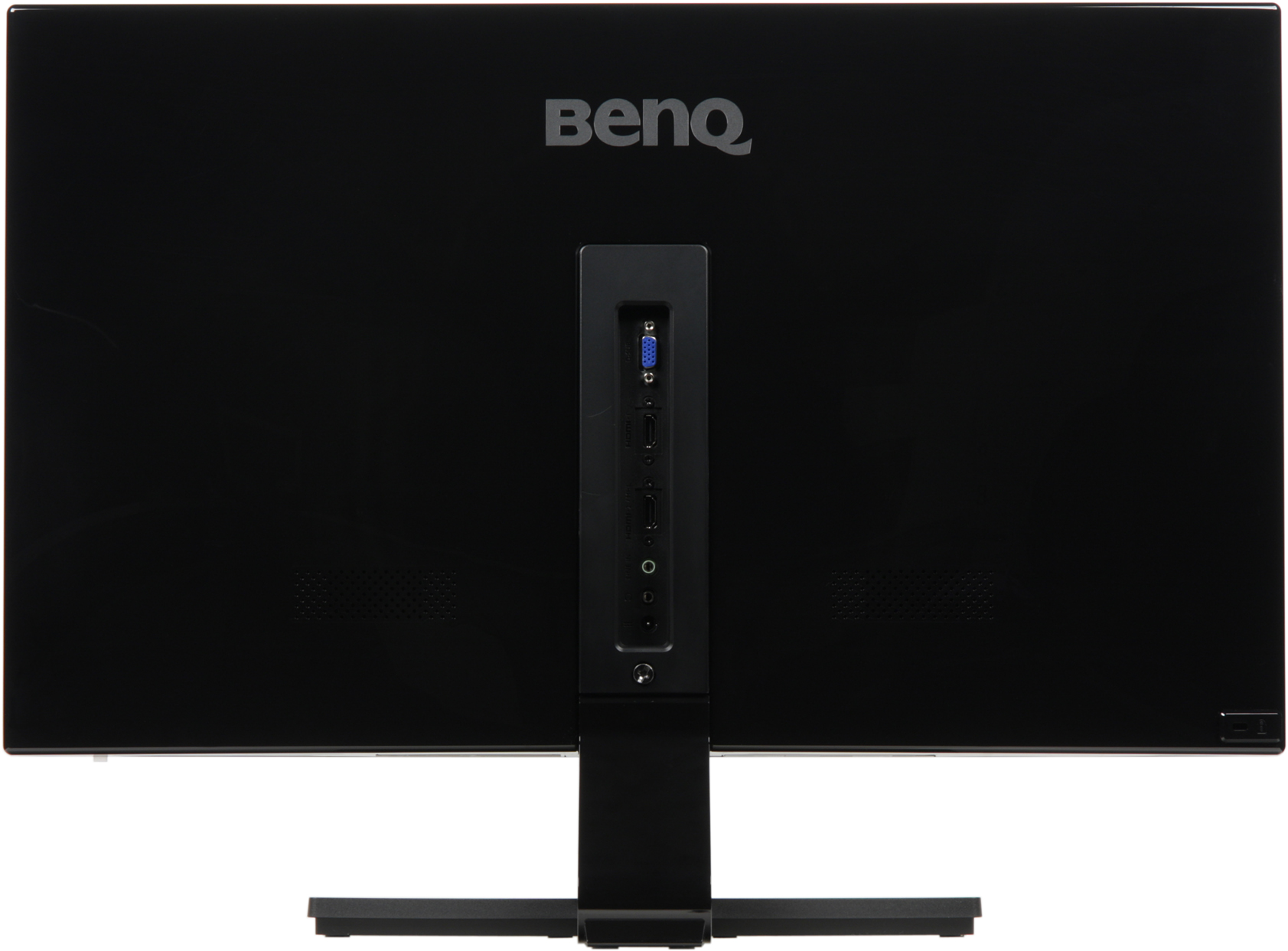

ЖК-монитор BenQ EW2740L, вид сзади

Ориентированы разъемы от плоскости экрана и повернуты на 90° (про которые это можно сказать) относительно привычной ориентации. В итоге они поместились на узкой вертикальной панельке, являющейся как бы продолжением стойки подставки. Дизайнеры экспериментируют. Подключать кабели к разъемам относительно удобно, но подписи (просто выдавленные в пластике) к разъемам практически нечитаемые, а в данном случае их нужно читать, так как только один из двух HDMI поддерживает MHL. В нижнем углу на задней панели можно найти разъем для кенсингтонского замка. За двумя симметрично расположенными решетками на задней панели распложены миниатюрные громкоговорители овальной формы. Верхний шарнир допускает немного наклонять блок экрана вперед от вертикального положения, больше — назад.

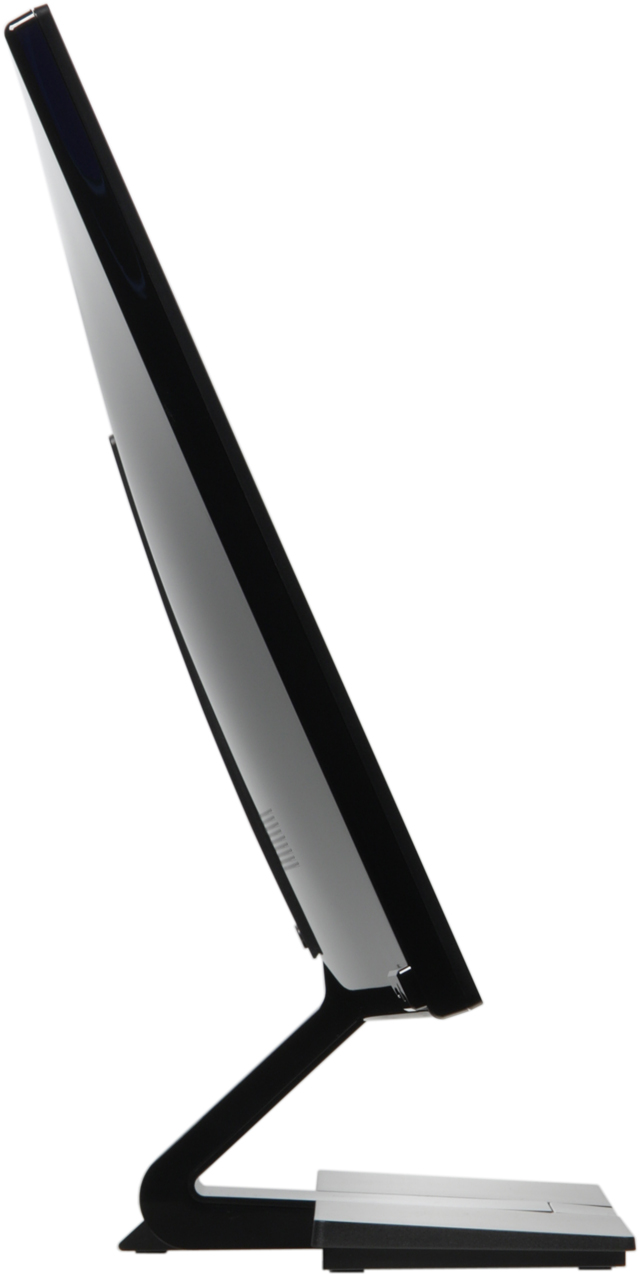

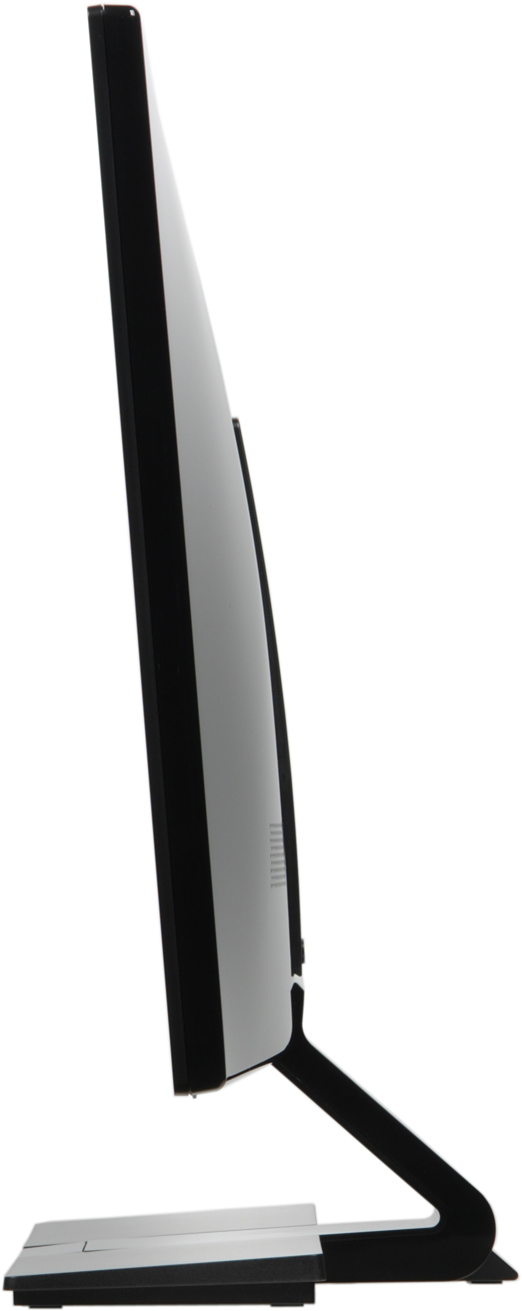

ЖК-монитор BenQ EW2740L, вид сбоку    ЖК-монитор BenQ EW2740L, вид сбоку

Несущие элементы стойки и основания подставки изготовлены из штампованной стали и отлиты из магний-алюминиевого сплава. Снизу на основание подставки наклеены резиновые ножки-таблетки, благодаря чему монитор фиксируется на гладких поверхностях и не царапает их при перемещении. Конструкция подставки достаточно жесткая. Стоит монитор устойчиво. Площадь основания небольшая, к тому же сверху оно плоское и почти горизонтальное.

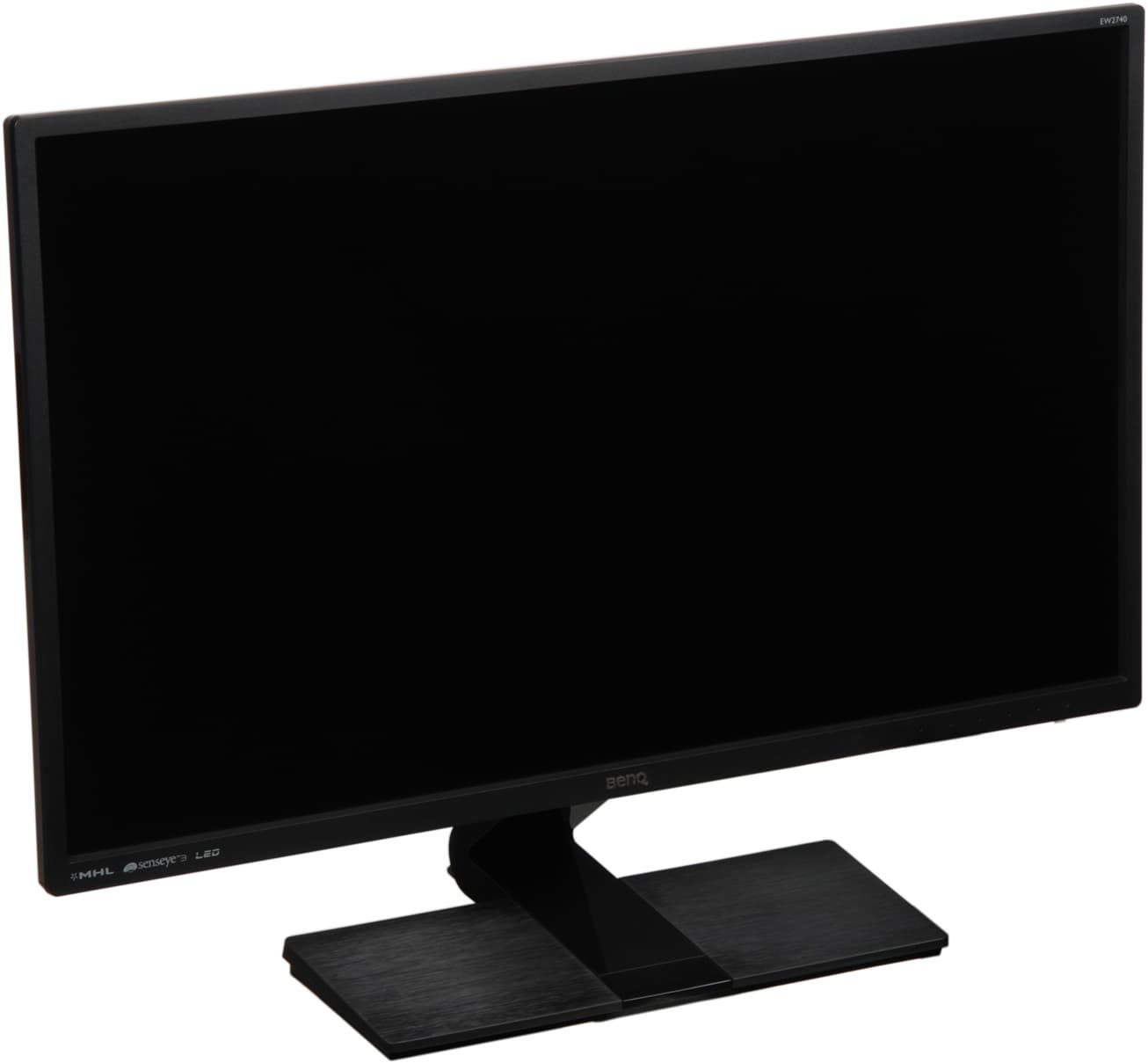

ЖК-монитор BenQ EW2740L, общий вид

В итоге монитор, несмотря на размеры экрана, отнимает у стола не очень много полезной площади. Отходящие кабели можно стянуть в аккуратный пучок с помощью комплектной стяжки с «липучкой». Упакован монитор в скромно оформленную коробку, которая относительно широкая, но имеет только прорезные ручки по бокам, поэтому переносить ее в одиночку неудобно.

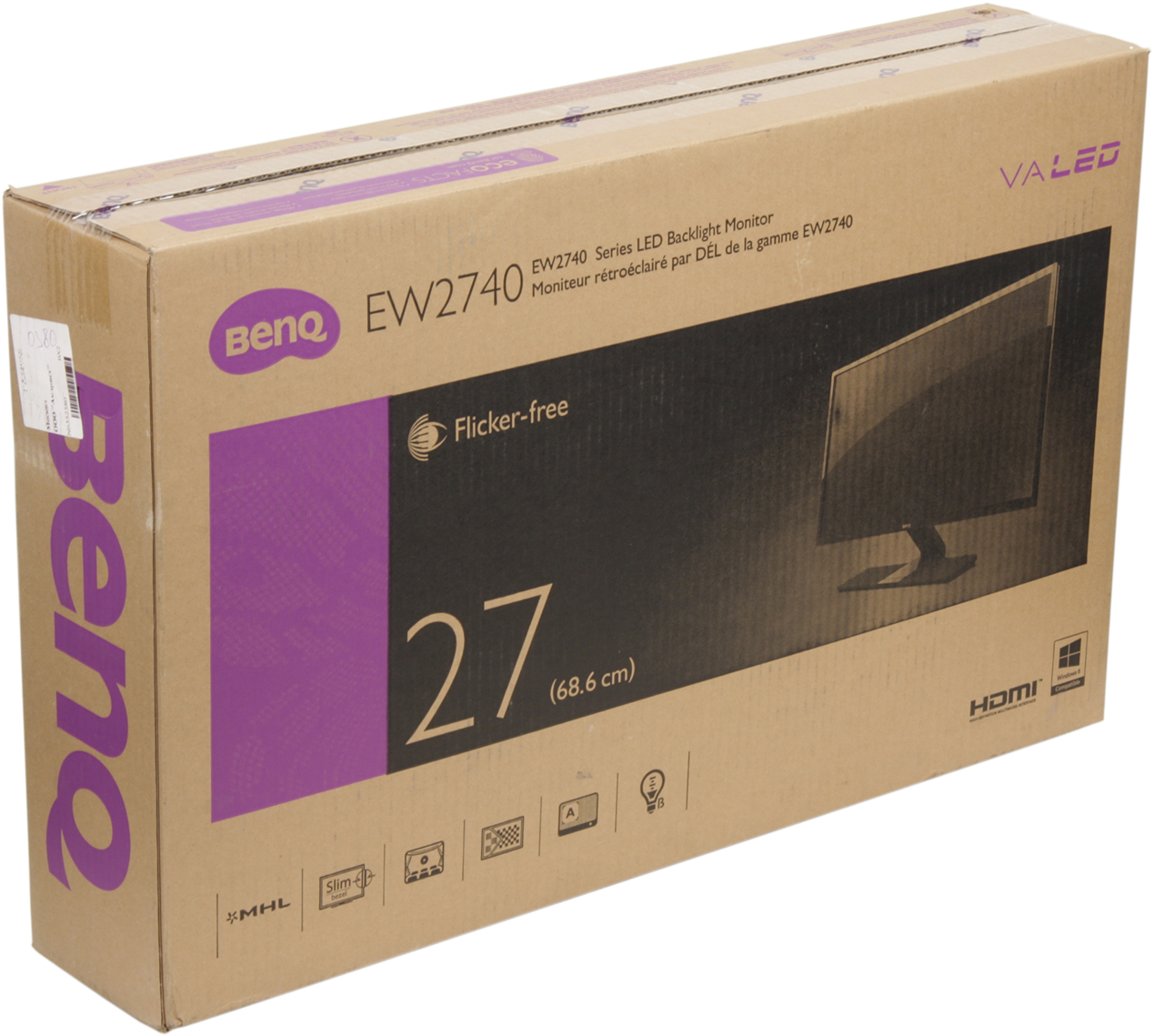

ЖК-монитор BenQ EW2740L, коробка

Коммутация

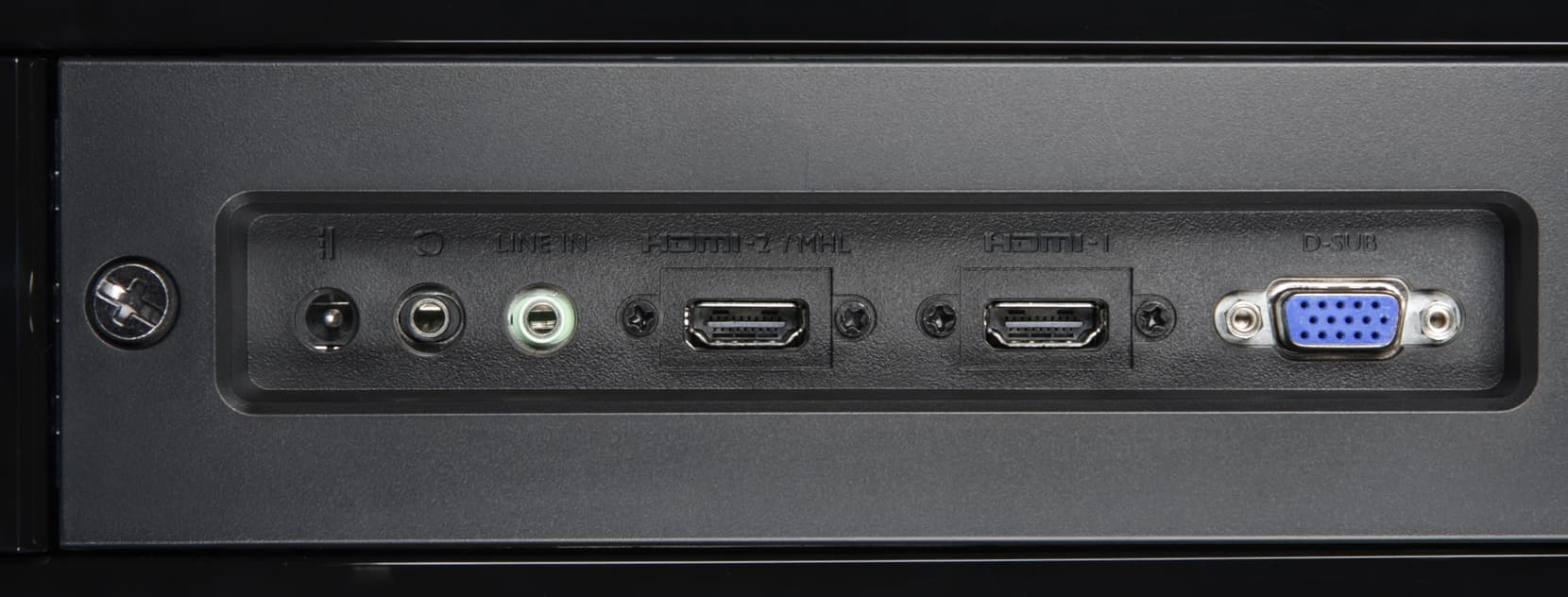

ЖК-монитор BenQ EW2740L, разъемы

Монитор оснащен двумя цифровыми входами — парой HDMI, а также аналоговым VGA-входом. VGA-вход может также работать в «бытовом» режиме, то есть принимать компонентный цветоразностный видеосигнал (тип сигнала — RGB или компонентный — можно задавать принудительно), но для подключения к плееру в этом случае потребуется кабель переходник с VGA на 3 RCA. Один из входов HDMI поддерживает MHL, при этом соответствующий кабель (с HDMI на Micro-USB) входит в комплект поставки. Для входов HDMI в случае RGB-сигнала можно выбрать яркостный диапазон. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню (в быстром или в основном). Также есть автоматический поиск активного входа, при этом HDMI можно исключить из перебора. Если на текущем входе пропадает сигнал и монитор не находит его на других входах, то он переходит в спящий режим, из которого выходит, при появлении сигнала или переходит в выключенное состояние через 10/20/30 мин, если активирована соответствующая функция.

Встроенные громкоговорители для индивидуального использования достаточно громкие и имеют среднее для своего класса качество звука. Звук в наушниках достаточно громкий, но без запаса, шума в паузах нет, низких частот тоже нет, да и чистотой звук не отличается. Для просмотра кино в наушниках лучше использовать какой-нибудь другой источник сигнала. Регулировка громкости и отключение звука выполняются с помощью меню. Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Порты HDMI также способны принимать аудиосигнал, но в цифровом виде, при этом через меню все равно можно принудительно выбрать аналоговый аудиовход в качестве текущего.

Меню, локализация и управление

Индикатор состояния неяркий, он светится зеленым при работе, оранжевым в режиме ожидания и не горит, когда монитор выключен кнопкой на рамке. Кнопки сенсорные. При первом прикосновении к кнопкам на экран выводится стартовое меню в виде пяти иконок точно над кнопками.

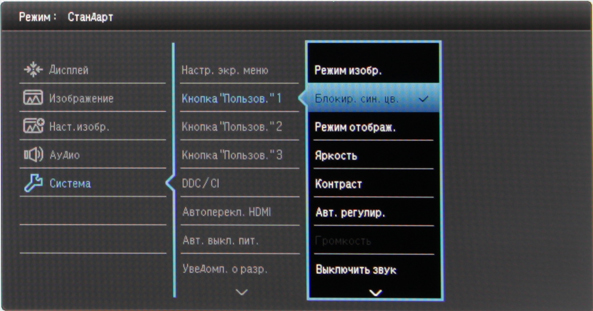

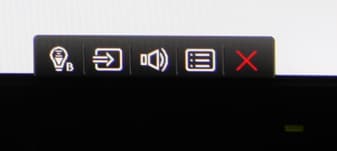

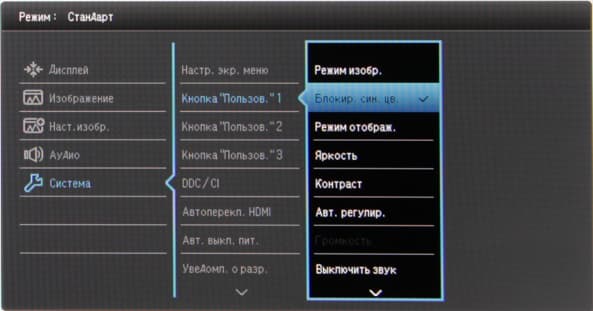

ЖК-монитор BenQ EW2740L, меню установок

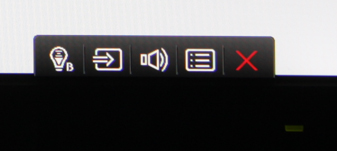

Первые три иконки обозначают вызов коротких меню быстрого доступа к трем функциям, к каким — выбирает пользователь в меню установок.

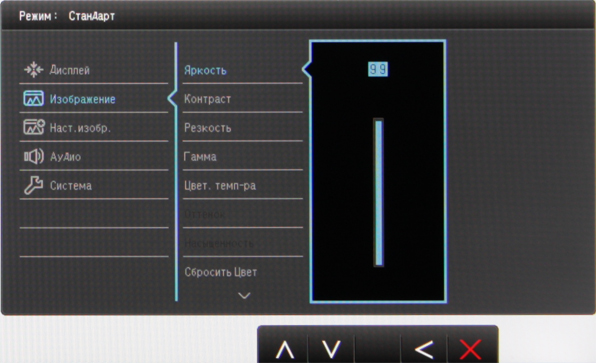

ЖК-монитор BenQ EW2740L, меню установок

Предпоследняя иконка — вызов основного меню, последняя — выход из меню. Далее при навигации по меню над кнопками также выводятся иконки-подсказки по текущим функциям, при этом подсвечиваются только те кнопки, которые в данный момент задействованы. Все красиво и было бы относительно удобно, если не одно «но» — меню медленно отрисовывается, что слегка раздражает.

При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. При желании можно выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню.

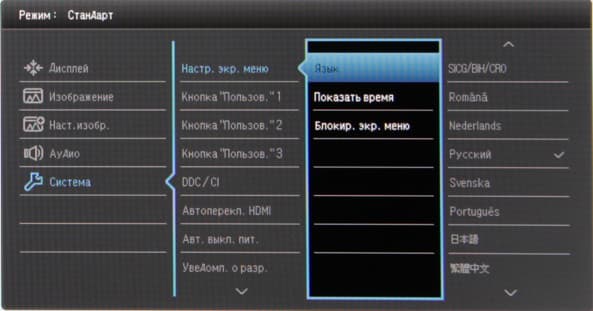

ЖК-монитор BenQ EW2740L, меню установок

Кириллический шрифт меню не очень ровный, надписи мелковаты, но в принципе читаемы. Качество перевода на русский язык хорошее.

В коробке монитором мы обнаружили краткое руководство в напечатанном на бумаге виде и CD-ROM, на котором находятся PDF-файлы (есть русская версия) с полным руководством, драйвер монитора (традиционные файлы INF и CAT и профиль цветокоррекции (ICM)), а также дополнительное ПО, в частности облегчающее автоматическую подстроку под параметры VGA-сигнала. На русской версии сайта компании-производителя есть страница данного монитора с подробным его описанием и разделом загрузок, откуда можно загрузить PDF-версию руководства на русском языке.

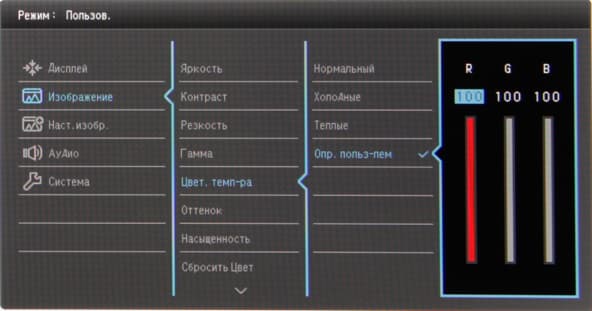

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Цвет. темп-ра (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов), Гамма (пять значений), Оттенок и Насыщенность. Есть режим DynamicContrast, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Игроманам будет интересна функция AMA, которая отвечает за разгон матрицы.

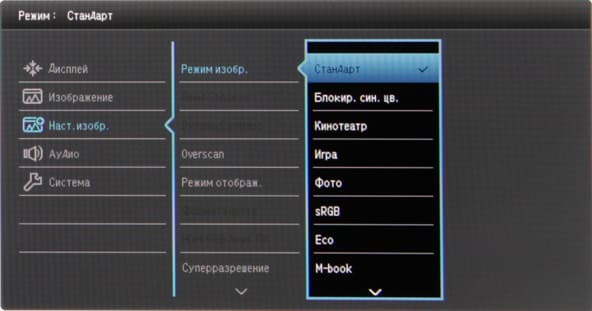

ЖК-монитор BenQ EW2740L, меню установок

ЖК-монитор BenQ EW2740L, меню установок

Предустановленные сочетания настроек хранятся в нескольких профилях, среди них — профиль с названием Блокир. син. цв., в котором якобы для уменьшения нагрузки на глаза снижена интенсивность синей компоненты на величину до −70%.

ЖК-монитор BenQ EW2740L, меню установок

Настройки в группе Интел. Фокус позволяют включить режим с затемнением экрана вне прямоугольной области. При этом можно изменять размер и положение этой области. Производитель рекламирует эту функцию как инструмент для выделения, например, важных в игре областей экрана, но с практической точки зрения никакой особой пользы от нее быть не может, так как устанавливать и изменять параметры выделенной области крайне неудобно. Есть функция Суперразрешение, благодаря которой картинка с низким исходным разрешением немного улучшается в качестве. В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.

Режимов геометрической трансформации два: Весь — принудительное растягивание картинки на всю площадь экрана, и Формат — увеличение до границ экрана с сохранением исходных пропорций, правда, в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. В светах и в тенях различаются все градации оттенков на шкале серого (при 8-битном представлении цвета). В целом качество изображения при таком аналоговом способе подключения высокое (по крайней мере, с хорошим кабелем и источником).

При HDMI-подключении к HDMI-выходу (или DVI- через переходник) компьютера родное для матрицы экрана разрешение, разумеется, поддерживается. К качеству изображения никаких претензий нет.

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости высокие, и определяются только типом видеосигнала.

Как мы уже отмечали, поверхность матрицы полуматовая, то есть она не зеркально-гладкая, но все же чуть-чуть бликует. Зато нет «кристаллического» эффекта (микроскопической вариации яркости), присущего многим матрицам с глубоко матовой поверхностью. Очень яркие точечные источники света, расположенные близко перед экраном, будут в экране отражаться, но рассеянные источники света антибликовая поверхность матрицы подавляет неплохо.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (число в скобках — показатель аппроксимирующей степенной функции):

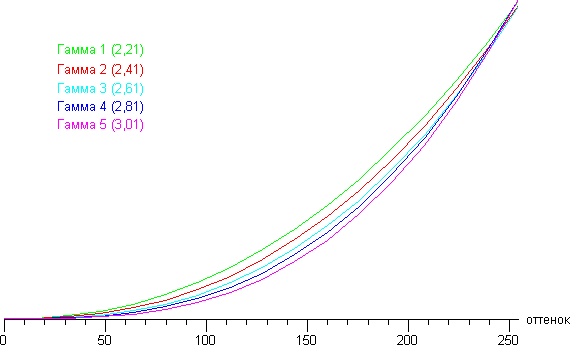

ЖК-монитор BenQ EW2740L, Гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при Гамма = 1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

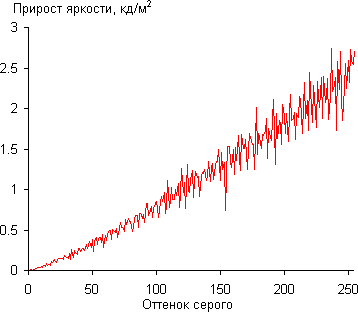

ЖК-монитор BenQ EW2740L, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный и каждый следующий оттенок значимо ярче предыдущего, даже в темной области:

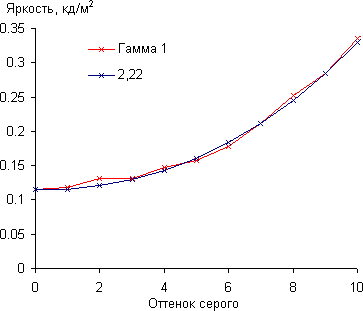

ЖК-монитор BenQ EW2740L, Гамма-кривая, начальный участок

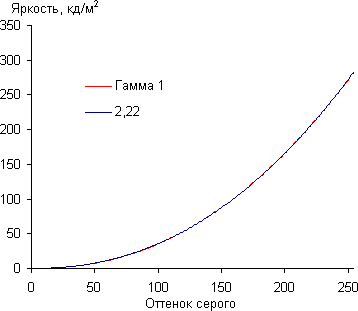

Аппроксимация полученной гамма-кривой дала показатель 2,22, что практически равно стандартному значению 2,2, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:

ЖК-монитор BenQ EW2740L, Гамма-кривая

Для оценки качества цветопередачи мы использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного больше sRGB:

ЖК-монитор BenQ EW2740L, цветовой охват

Отклонения координат зеленого и красного цветов от вершин sRGB небольшие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность.

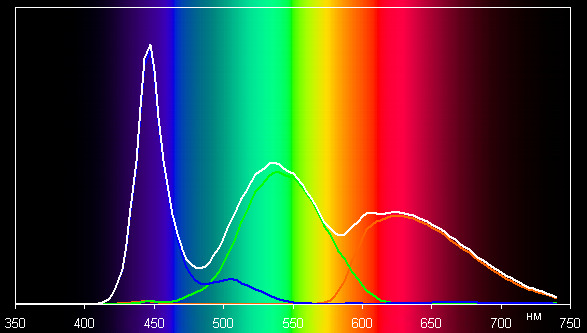

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов). Такой спектр относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется светодиодная подсветка с синим излучателем и желтым люминофором.

ЖК-монитор BenQ EW2740L, спектр

Цветопередача близка к стандартной, но все же мы попытались ее улучшить, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля Нормальный и после ручной коррекции:

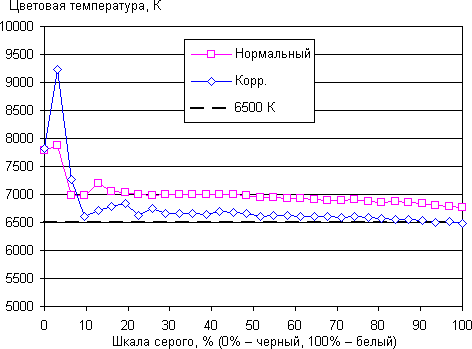

ЖК-монитор BenQ EW2740L, цветовая температура

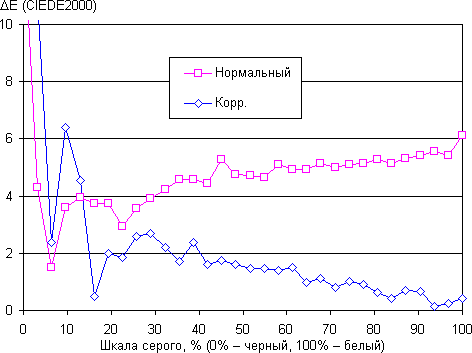

ЖК-монитор BenQ EW2740L, дельта E

(Близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая.) Ручная коррекция еще больше приблизила точку белого к стандартным 6500 К и снизила отклонение от спектра абсолютно черного тела. Впрочем, даже безо всякой коррекции цветопередача достаточно близка к стандартной, чтобы в большинстве случаев использовать монитор в варианте «прямо из коробки».

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,11 кд/м² −13 25
Яркость белого поля 298 кд/м² −10 10
Контрастность 2830:1 −22 7

Аппаратные измерения показали отличную равномерность белого поля. Формально равномерность черного поля и соответственно контрастности не очень высокая, но абсолютное значение контрастности высокое, что отчасти нивелирует этот недостаток. Визуально черное поле равномерное на большей части площади, и только в нижних углах яркость несколько повышается. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

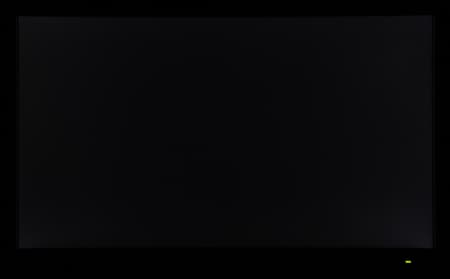

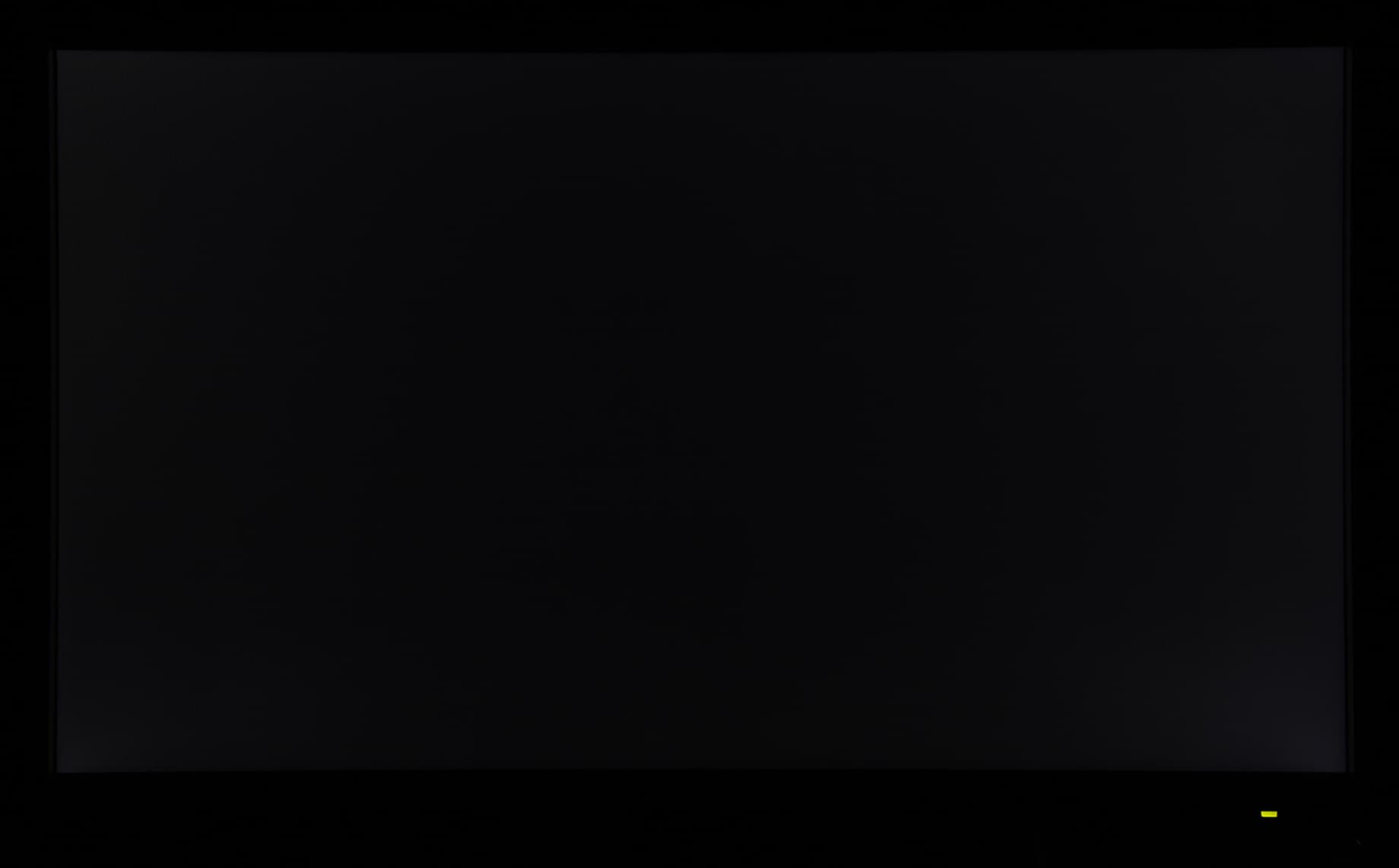

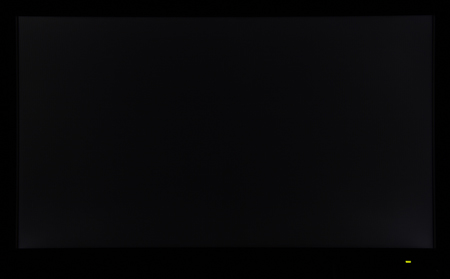

ЖК-монитор BenQ EW2740L, Черное поле

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100,
Контраст = 50
284 34,5
Яркость = 100,
Контраст = 60
320 34,5
Яркость = 50,
Контраст = 60
178 21,5
Яркость = 0,
Контраст = 60
14 10

В режиме ожидания монитор потребляет 0,4 Вт, в выключенном состоянии — 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, те× без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в очень широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На любом уровне яркости значимой модуляции подсветки нет в пределах до 100 кГц, что означает полное отсутствие мерцания.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки AMA, которая управляет разгоном матрицы. Ступени регулировки три — выключен (Выкл.), средний (Выс.) и высокий (Премиум). Диаграмма ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

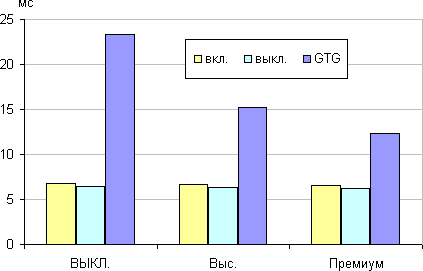

ЖК-монитор BenQ EW2740L, время отклика от значения AMA

Оптимальным значением AMA с нашей точки зрения является самая высокая (Премиум) ступень, так как даже при максимальном разгоне артефакты заметны мало.

Задержка вывода изображения относительно ЭЛТ-монитора (тестируемый монитор подключен как первичный) составила 5 мс при VGA-, 2,5 мс при HDMI-подключении. Задержка минимальная и вряд ли ощутимая.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.

ЖК-монитор BenQ EW2740L, углы обзора в вертикальной плоскости ЖК-монитор BenQ EW2740L, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор BenQ EW2740L, углы обзора по диагонали ЖК-монитор BenQ EW2740L, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор BenQ EW2740L, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −31/31
Горизонтальное −44/43
Диагональное −39/38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля при отклонении от перпендикуляра к экрану возрастает совсем немного — максимум до 0,27% от максимальной яркости белого поля, что примерно на порядок ниже, чем при диагональном отклонении в случае типичной IPS-матрицы. Даже при большом отклонении от перпендикуляра к экрану черное поле остается почти нейтрально-серым. Контрастность в диапазоне углов ±82° для всех направлений превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор BenQ EW2740L, Сдвиг цвета по вертикалиЖК-монитор BenQ EW2740L, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор BenQ EW2740L, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении на уровне 45 градусов ΔE меньше 3 для чистых цветов, но белый цвет и светлые полутона меняются довольно сильно. Значительный сдвиг цветов при отклонении взгляда от перпендикуляра к экрану является характерным признаком матриц типа *VA.

Выводы

Монитор BenQ EW2740L отличается изящным дизайном с тонкими рамками экрана и «легкой» подставкой. Особенно приятно, что эта красота сочетается с отличным качеством изображения — высокий контраст, черный цвет при отклонении угла зрения от перпендикуляра к плоскости экрана высветляется незначительно, гамма-кривая практически совпадает со стандартной, цветопередача хорошая изначально, и ее легко довести почти до совершенства, используя настройки самого монитора. По совокупности характеристик монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой, для игр и для просмотра кино. Последний вариант использования, учитывая размеры экрана и контраст, мы рекомендуем смело. Жалко только что режим 24p не поддерживается.

Достоинства:

  • Высокая контрастность
  • Аккуратный дизайн
  • Хорошее качество цветопередачи
  • Отсутствие мерцания подсветки
  • Минимальная задержка вывода
  • Эффективный регулируемый разгон матрицы
  • Поддержка MHL (кабель входит в комплект)
  • Русифицированное меню

Недостатки:

  • Значимых нет



Мы благодарим представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000

Благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2
