ЖК-монитор BenQ EW2430


Выпуск мониторов на матрицах *VA компания BenQ, видимо, посчитала правильным ходом (уж мы-то можем только приветствовать появление на рынке недорогих мониторов на матрицах, лучше, чем TN), поэтому на первой партии моделей она не остановилась и продолжила расширять линейку таких мониторов. К представителям второй волны можно отнести монитор BenQ EW2430, его обзор мы и предлагаем вниманию наших читателей.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицы*VA со светодиодной подсветкой
Диагональ24 дюйма
Отношение сторон16:9
Разрешение1920×1080 пикселей
Область изображения531,36×298,89 мм
Шаг пикселей0,276 мм
Яркость250 кд/м²
Контрастность3000:1 (динамическая 20 000 000:1)
Углы обзора178° (гор.) и 178° (верт.) до контраста 10:1
Время отклика8 мс от серого к серому (GTG)
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Видеовход DVI-D
  • Аудио/видеовход HDMI (в. 1.3, 2 шт.)
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Аудиовыход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
  • USB-концентратор (2.0, 1 вх. на 4 вых.)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаВстроенные стереодинамики, 2×2 Вт
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон 5° вперед и 20° назад
  • VESA-площадка 100×100 мм
Размеры (Ш×В×Г)579,2×433,4×169,3 мм
Масса5,6 кг
Потребляемая мощность65 Вт максимум,
менее 0,5 Вт в режиме ожидания
Напряжение питания100-240 В, 50-60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяwww.benq.ru
Отчет MonInfo
Комплект поставки
  • Монитор
  • Основание подставки
  • Кабель питания
  • Видеокабель VGA
  • Аудиокабель, 3,5 мм миниджек на 3,5 мм миниджек
  • USB-кабель, Am-Bm
  • Краткое руководство пользователя
  • CD-ROM с драйвером, ПО и руководствами пользователя

Внешний вид

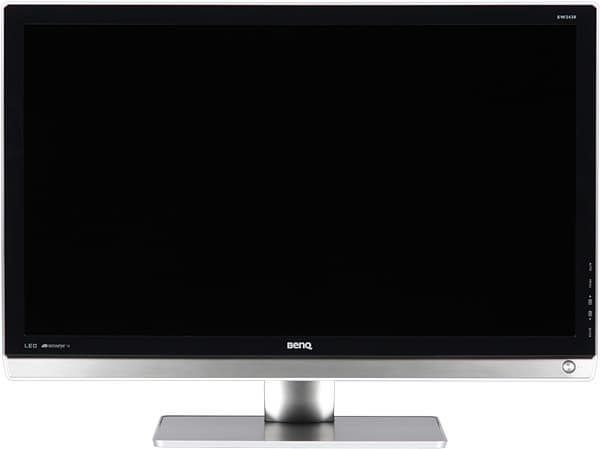

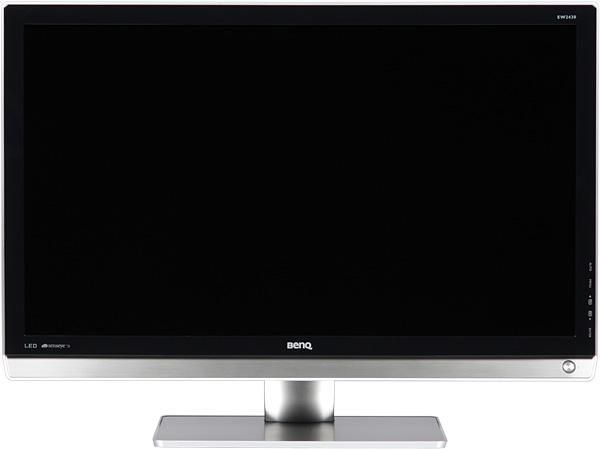

ЖК-монитор BenQ EW2430, вид спереди

Корпус монитора изготовлен из черного пластика с зеркально-гладкой поверхностью неустойчивой к появлению царапин. Матовыми остаются только ниша с разъемами и полоска на задней панели. Поверхность матрицы черная, по отражающей способности она не совсем матовая, но и не зеркально-гладкая, а что-то промежуточное.

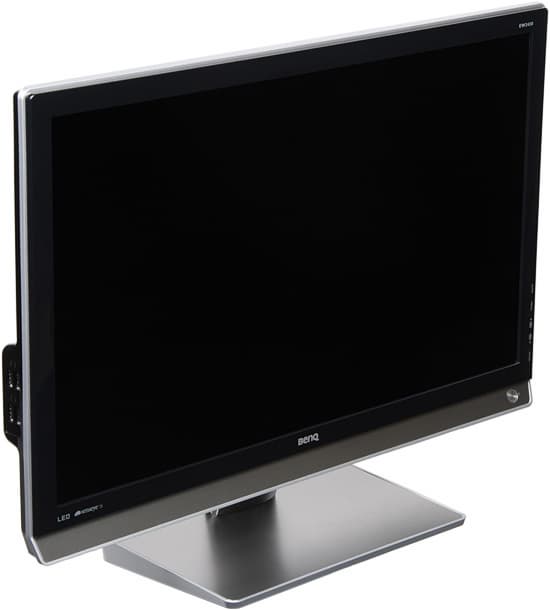

ЖК-монитор BenQ EW2430, общий вид

Периметр блока экрана окантован вставкой из пластика с серебристым покрытием, в нижней части эта вставка переходит в наклонную площадку, на которую наклеена алюминиевая пластинка. На правую часть фронтальной рамки белым нанесены обозначения кнопок, сами кнопки находятся на задней панели ближе к краю.

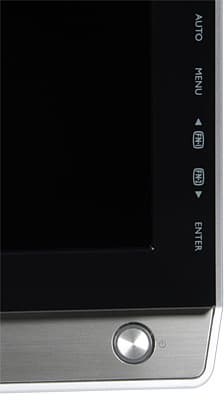

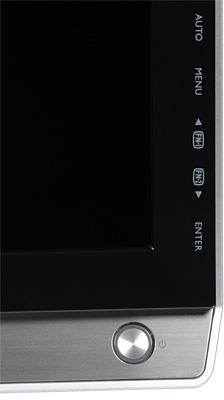

ЖК-монитор BenQ EW2430, кнопки управления    ЖК-монитор BenQ EW2430, кнопки управления

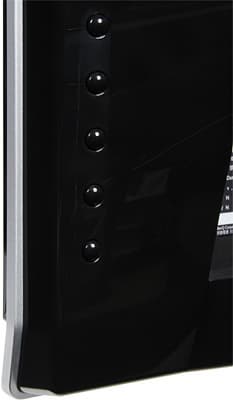

Кнопка питания расположена в правом нижнем углу передней панели. Кольцо вокруг этой кнопки подсвечивается индикатором состояния, который не светится, когда монитор выключен, неярко светится зеленым при работе, и светится оранжевым в режиме ожидания. На левом торце — четыре USB-порта, а на нижнем торце — небольшие решетки встроенных громкоговорителей.

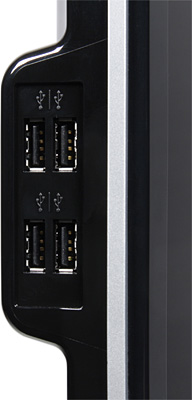

ЖК-монитор BenQ EW2430, USB-концентратор

Разъем питания и интерфейсные разъемы расположены в нише сзади и ориентированы вниз. Сзади в нижнем углу можно обнаружить разъем для замка Кенсингтона.

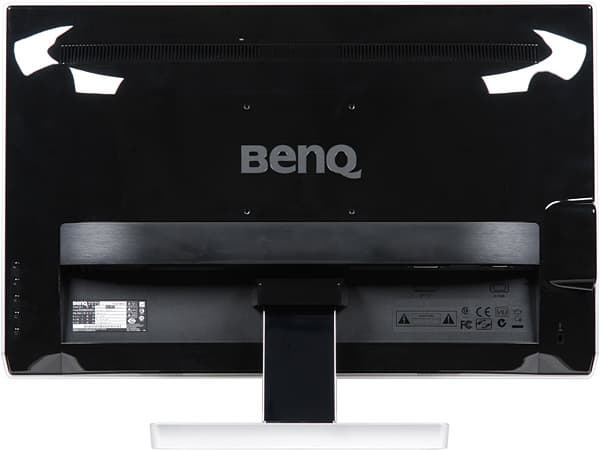

ЖК-монитор BenQ EW2430, вид сзади

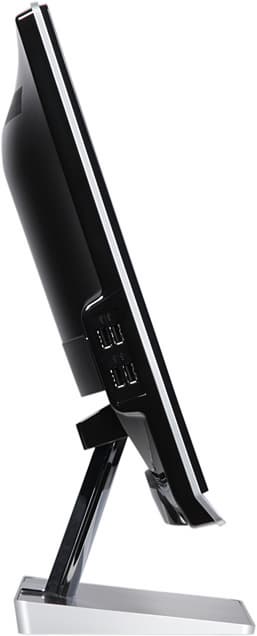

Основание подставки снизу усилено стальной площадкой, сверху прикрыто пластиной из алюминия, а по периметру обрамлено пластиком с серебристым покрытием. Пять резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Стойка подставки изготовлена из алюминиевого сплава и снаружи декорирована пластиковыми накладками с зеркально-гладкой хромированной поверхностью. Единственный шарнир позволяет немного наклонять блок экрана вперед и больше — назад.

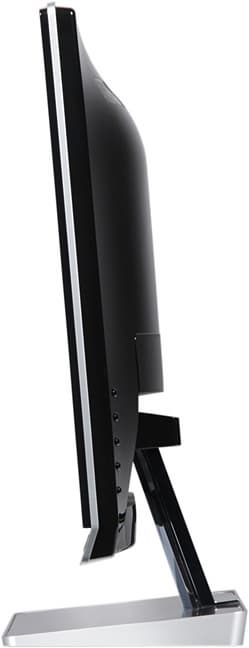

ЖК-монитор BenQ EW2430, подставка  ЖК-монитор BenQ EW2430, подставка

Четыре отверстия на задней панели предназначены для крепления к VESA-совместимому кронштейну (100×100 мм).

Коммутация

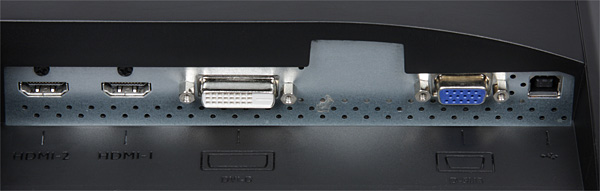

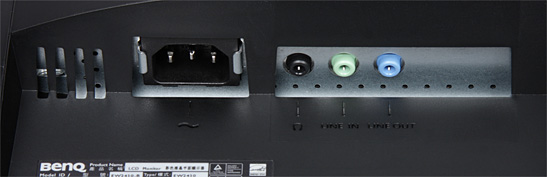

ЖК-монитор BenQ EW2430, разъемы

ЖК-монитор BenQ EW2430,

Есть компьютерные входы — аналоговый VGA и цифровой DVD-D (с поддержкой HDCP), — а также пара «бытовых» HDMI, воспринимающих цифровое видео и цифровой звук. Для ввода аналогового звука имеется гнездо миниджек 3,5 мм. Для вывода — аналогичное гнездо. Радом с этими гнездами находится выход на наушники — не самое удобное место для оперативного подключения-отключения. По умолчанию монитор сам определяет, откуда брать звук, но у пользователя есть возможность в меню указать источник звука (аналоговый или один из HDMI, если на них подается аудиосигнал).

ЖК-монитор BenQ EW2430, меню

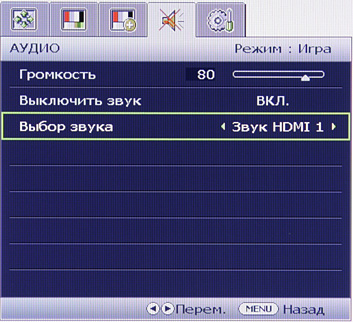

Встроенные громкоговорители негромкие и воспроизводят только средние частоты. При подключении наушников встроенные громкоговорители отключаются. Звук в наушниках достаточно громкий, но по качеству несильно лучше, а в паузах слышен шум и треск. Регулировка громкости и отключение звука выполняются с помощью меню. Коммуникацию DDC/CI можно отключить. Нужный вход выбирается в меню или последовательным нажатием на кнопку ENTER.

ЖК-монитор BenQ EW2430, меню

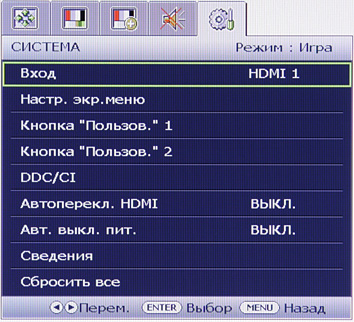

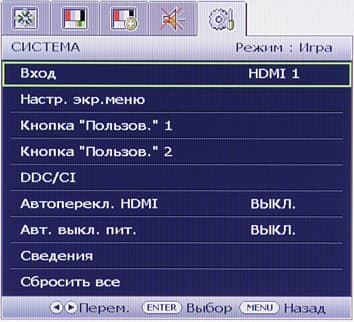

Также есть автоматический поиск активного входа, при этом HDMI-входы можно исключить из перебора. В случае цифровых сигналов RGB и HDMI-подключения можно указать яркостный диапазон. VGA-вход может также работать в «бытовом» режиме, т.е. принимать компонентный цветоразностный видеосигнал (тип сигнала — RGB или компонентный — нужно задавать принудительно), но для подключения к плееру в этом случае потребуется кабель переходник с VGA на 3 RCA. В мониторе есть USB-концентратор с одним входом и четырьмя выходами. Этот концентратор имеет собственное достаточно мощное питание (жесткий диск 2,5 дюйма стартует без проблем), которое подается на порты, даже если монитор не подключен по USB к компьютеру, что позволяет использовать порты монитора просто для подзарядки/питания каких-либо устройств. Есть возможность установить интервал времени (10-30 мин), через который монитор автоматически переходит из спящего режима в выключенное состояние.

Меню, локализация и управление

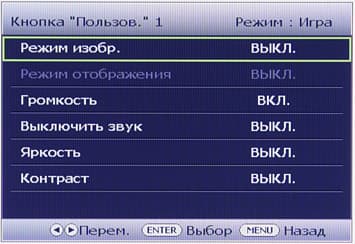

Навигация по меню отчасти из-за расположения кнопок, отчасти из-за логики управления очень неудобная. В нижней строчке меню выводится подсказка по текущим функциям кнопок. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Функции, которые вызываются кнопками вверх и вниз, когда на экране нет меню, выбирает пользователь в списке из шести позиций.

ЖК-монитор BenQ EW2430, меню

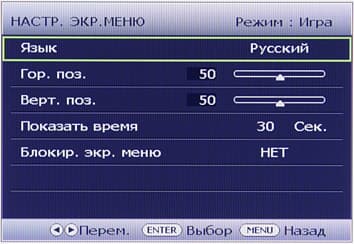

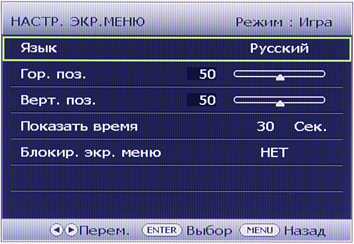

При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и включить блокировку. Есть русская версия экранного меню.

ЖК-монитор BenQ EW2430, меню

Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык хорошее. К монитору прилагается краткое руководство пользователя и CD-ROM с руководствами пользователя в виде PDF-файлов. Русские версии есть и для того и для другого.

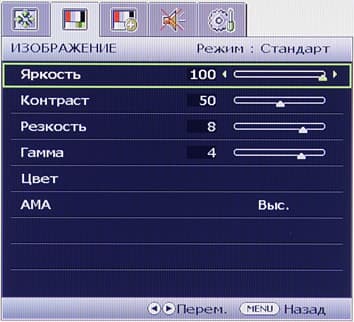

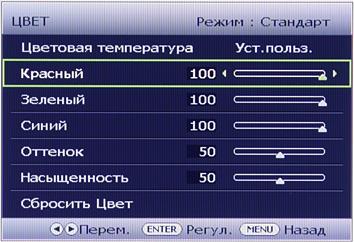

Присутствуют стандартные настройки: Яркость, Контраст, Резкость (контурная резкость), Гамма (выбор профиля гамма-коррекции), Цвет (цветовая температура, выбор из трех профилей или ручная регулировка интенсивности трех цветов, плюс для цветоразностных сигналов настройки Оттенок и Насыщенность).

ЖК-монитор BenQ EW2430, меню

ЖК-монитор BenQ EW2430, меню

Предустановленные сочетания настроек хранятся в нескольких профилях.

ЖК-монитор BenQ EW2430, меню

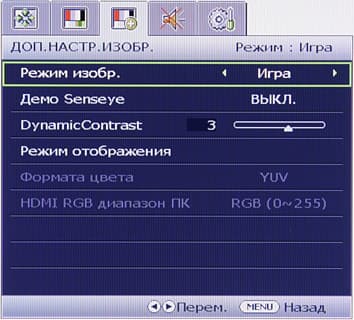

В зависимости от выбранного профиля и текущего типа видеосигнала некоторые настройки могут быть недоступны. Для наглядной демонстрации того, что меняет выбранный профиль, предназначен режим Демо Senseye, в котором экран делится на две половинки, на одной исходное изображение, на другой скорректированное.

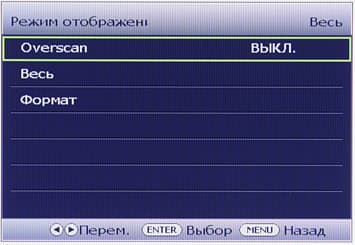

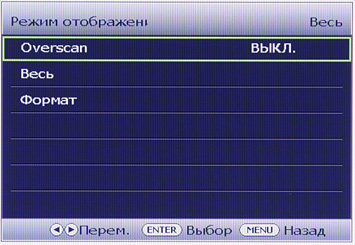

Режимов геометрической трансформации всего два: Весь — принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); и Формат — увеличение до границ экрана с сохранением исходных пропорций, правда в этом режиме исходные пропорции считаются по пикселям, поэтому в случае стандартных сигналов PAL и NTSC пропорции будут немного искажаться. При наличии помех на границах картинки можно включить режим Overscan, в котором изображение немного увеличивается, и помехи выходят за область отображения. Доступность режимов определяется типом видеосигнала.

ЖК-монитор BenQ EW2430, меню

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно. Поддерживается разрешение до 1920×1080 пикселей включительно. Картинка очень четкая. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1080 как при DVI-, так и при VGA-подключении четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Использовалось HDMI-, DVI- (через кабель переходник с HDMI на DVI) и компонентное аналоговое подключение. В тестовую подборку входили различные тесты на DVD и BD, а также ряд фильмов на тех же носителях. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50/60 Гц (HDMI и DVI). 1080p при 24 кадр/с не поддерживается. В случае чересстрочных сигналов картинка просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются типом видеосигнала, а не качеством видеотракта монитора. В целом, монитор отлично справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

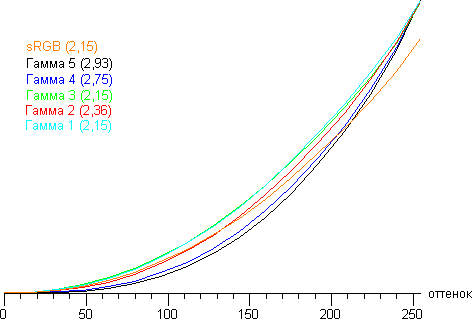

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях первое число соответствует значению параметра Гамма, число в скобках — показатель аппроксимирующей степенной функции):

ЖК-монитор BenQ EW2430, гамма-кривая

Реальная гамма-кривая ближе всего к стандартной при значении Гамма 1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку Контраст мы установили в 50, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

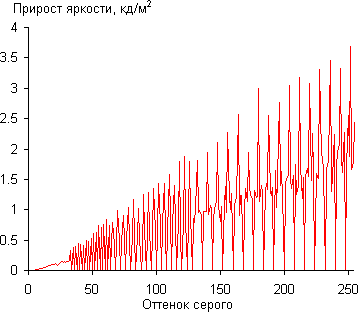

ЖК-монитор BenQ EW2430, гамма-кривая

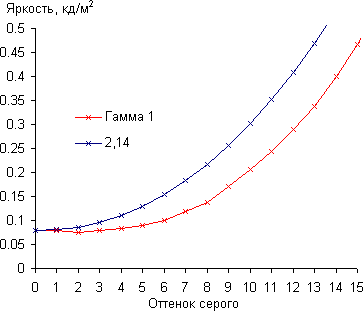

Рост прироста яркости в целом равномерный, но далеко не каждый следующий оттенок значимо ярче предыдущего. В тенях пара оттенков, самых близких к черному, неотличима по яркости от черного цвета:

ЖК-монитор BenQ EW2430, гамма-кривая

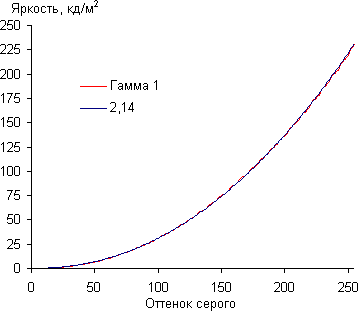

Аппроксимация полученной гамма-кривой дала показатель 2,14, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

ЖК-монитор BenQ EW2430, гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват близок к sRGB:

ЖК-монитор BenQ EW2430, цветовой охват

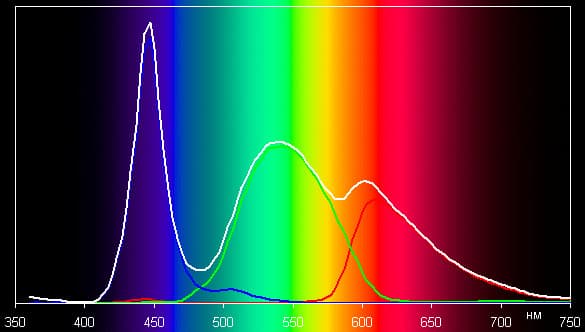

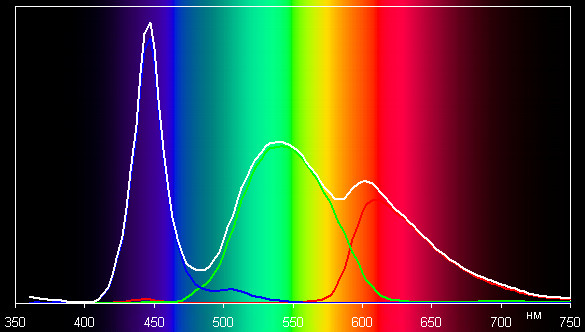

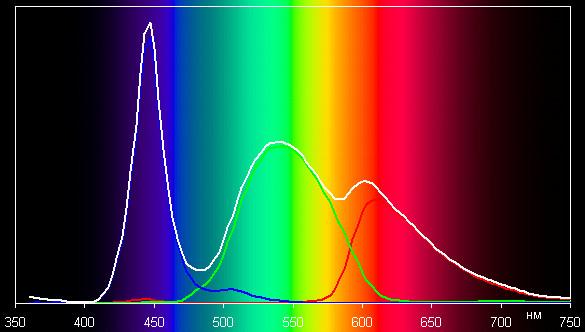

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор BenQ EW2430, спектр

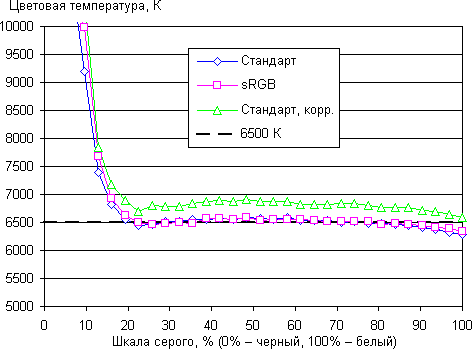

Компоненты основных цветов имеют характерный для устройств со светодиодными источниками света унимодальный вид. Цветопередача ближе всего к стандартной при выборе профиля sRGB или Стандарт. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профилей sRGB, Стандарт и после ручной коррекции цветопередачи настройками усиления трех основных цветов (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая):

ЖК-монитор BenQ EW2430, цветовая температура

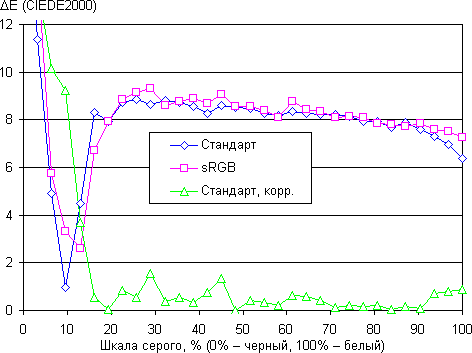

ЖК-монитор BenQ EW2430, дельта E

Ручная коррекция привела точку белого к стандартным 6500 К и убрала отклонение от спектра абсолютно черного тела. Правда, на большей части шкалы серого цветовая температура стала немного выше 6500 К, но если к цветопередаче не предъявляются очень жесткие требования, то этим отклонением можно пренебречь.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,077 кд/м² −15,8 17,8
Яркость белого поля 225 кд/м² −13,1 12,8
Контрастность 2900:1 −19,0 15,2

Аппаратные измерения показали хорошую равномерность белого поля. Равномерность черного поля и контрастности не очень высокая, но так как контрастность сама по себе высокая, то данная неравномерность не сказывается на качестве изображения. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:

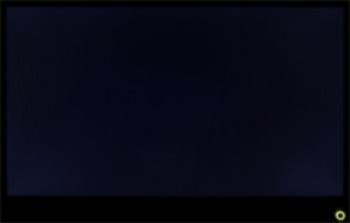

ЖК-монитор BenQ EW2430, распределение яркости черного поля по площади экрана

Есть слабая засветка из нижних углов, но в целом равномерность черного поля хорошая. При максимальном значении параметра DynamicContrast на черном поле во весь экран монитор просто отключает подсветку. Подстройка яркости происходит очень медленно, поэтому практической пользы от этого режима нет.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость (Контраст = 50) Яркость, кд/м² Потребление электроэнергии, Вт
100 231 34,2
50 143 24,5
0 53 14,6

В режиме ожидания монитор потребляет 0,4 Вт, в выключенном состоянии — не более 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции — 240 Гц.

Определение времени отклика и задержки вывода

Мы измерили времена отклика при переходах от черного к белому и между полутонами. В случае полутонов, мы проводили три вида измерений: для фиксированного полутона (X) измеряли время отклика при переходе от черного до X, от X до белого, и для перехода между полутонами в окрестности X, отстоящими от X на фиксированное значение (мы выбрали его равным 10%, так как считаем 20% минимальной имеющей значение разницей между полутонами).

Значение AMA Время отклика, мс
Черный-белый-черный Суммарное в среднем между полутонами
ВЫКЛ. 30,6 (22,1 вкл. + 8,5 выкл.) 48,1
Выс. 22,0 (13,8 вкл. + 8,2 выкл.) 34,3
Премиум 22,3 (14,1 вкл. + 8,3 выкл.) 30,2

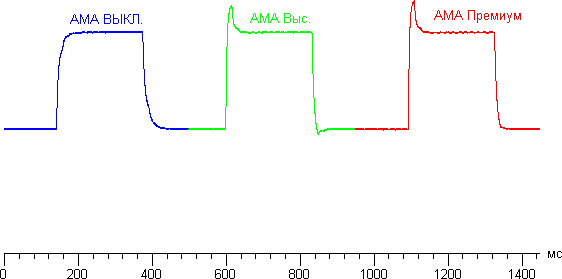

Параметр AMA управляет величиной разгона, при Премиум разгон максимальный, при ВЫКЛ. разгона нет. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 70 и 90%, полученные при различных значениях AMA:

ЖК-монитор BenQ EW2430, режим AMA

Несмотря на выраженные всплески яркости на фронтах некоторых переходов, бросающихся в глаза артефактов не видно даже при максимальном разгоне, поэтому лучше оставить AMA на Премиум, все-таки при разгоне прирост четкости в движении очень заметный. Задержка вывода изображения зависит от типа подключения, и при цифровом подключении от того, первичным или вторичным установлен тестируемый монитор.

Подключение Задержка вывода, мс
VGA 4,9
DVI, первичный 2,5
DVI, вторичный 5,4
HDMI, первичный 12,5
HDMI, вторичный 4,9

Задержки с такими значениями ощутить практически нереально.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства VA-матрицы симметричны относительно вертикальной (с небольшим допущением) и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор BenQ EW2430, углы обзора в вертикальной плоскости ЖК-монитор BenQ EW2430, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор BenQ EW2430, углы обзора по диагонали ЖК-монитор BenQ EW2430, яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор BenQ EW2430, контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 29
Горизонтальное 41
Диагональное 37

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями. Яркость черного поля в относительном масштабе сильно возрастает, но по абсолютным величинам она не превышает 0,6 кд/м². В итоге контрастность в диапазоне углов ±82° для всех направлений значительно превышает 10:1.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор BenQ EW2430, сдвиг по цвету в вертикальной плоскостиЖК-монитор BenQ EW2430, сдвиг по цвету в горизонтальной плоскости

ЖК-монитор BenQ EW2430, сдвиг по цвету по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что при отклонении в любом из трех направление на уровне 45° ΔE для трех основных цветов и для серого меньше 3, но для белого и светлых оттенков цветов, особенно для светло-синего, отклонения существенные.

Выводы

Монитор имеет собственный «металлопластиковый» стиль (черный глянцевый пластик, пластик с серебристым покрытием, алюминий и хром), что поневоле привлекает к себе внимание. На наличие встроенных громкоговорителей и выхода на наушники внимания можно не обращать, так как качество и того и другого невысокое. Что касается самого главного элемента монитора — его матрицы, — то она, как и следовало ожидать, имеет отличные углы обзора и характеризуется высокой контрастностью. Отметим, что, несмотря на принадлежность к одному типу, свойства VA-матриц у мониторов BenQ чуть-чуть различаются. В основном это касается контрастности. В чем причина, то ли в использовании разных матриц, то ли в разбросе между партиями, мы не знаем. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы и непрофессиональной работы с графикой. Хорошо проявит себя монитор в случае просмотра кино, так как высокая контрастность и отличные углы обзора важны именно в этом случае, и чуть хуже, из-за невысокой скорости матрицы, — в динамичных играх.

Достоинства:

  • Хорошее качество изображения (приемлемая цветопередача, высокая контрастность, достаточная яркость)
  • Яркость регулируется в широком диапазоне без ущерба для качества изображения
  • Четыре видеовхода, в том числе два HDMI
  • Есть активный USB-концентратор
  • Русифицированное меню

Недостатки:

  • Значимых нет
