ЖК-монитор ASUS MS238H


Использование светодиодной подсветки в ЖК-мониторах позволило производителям выпустить модели, отличающиеся очень тонкими корпусами и весящие совсем немного, особенно в варианте с внешним блоком питания. Дизайнеры не могли не воспользоваться этим результатом технического прогресса, поэтому на рынке стали появляться изящные вариации, которые просто не имели никаких шансов в век флуоресцентных ламп.

Содержание:

Комплект поставки, технические характеристики и цена

Тип матрицыTN
Диагональ23 дюйма
Отношение сторон16:9
Разрешение1920×1080 пикселей (шаг 0,265 мм)
Яркость250 кд/м²
Контрастностьдинамическая 10 000 000:1
Углы обзора170° (гор.) и 160° (верт.)
Время отклика2 мс от серого к серому
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход VGA
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Акустическая системаОтсутствует
Особенности
  • Разъем для замка Кенсингтона
  • Регулировка подставки: наклон назад 10°—20°
  • Внешний блок питания
Размеры (Ш×В×Г)566,2×406,8×150,9 мм
Масса3,8 кг
Потребляемая мощностьне более 33 Вт
не более 1 Вт в режиме ожидания
Напряжение питания100-240 В, 50-60 Гц
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)
Ссылка на сайт производителяru.asus.com
Отчет MonInfo
Комплект поставки
  • Монитор
  • Подставка
  • Подпорка
  • Кабель питания, 1,8 м
  • Внешний блок питания (100-240 В, 50-60 Гц на 19 В, 2,1 А постоянного тока, кабель 1,8 м)
  • Видеокабель VGA
  • Видеокабель DVI-D на HDMI
  • Краткое руководство пользователя

Внешний вид

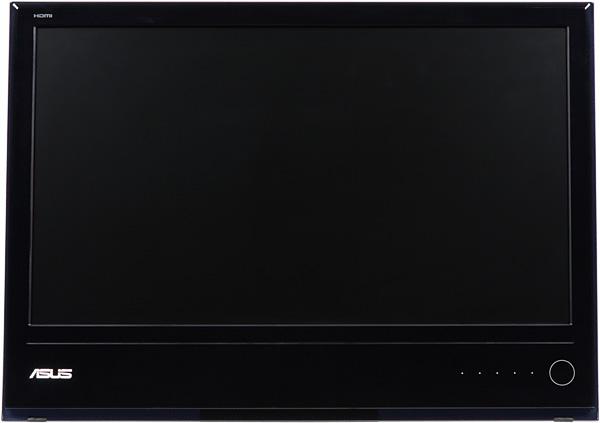

ЖК-монитор ASUS MS238H, Front

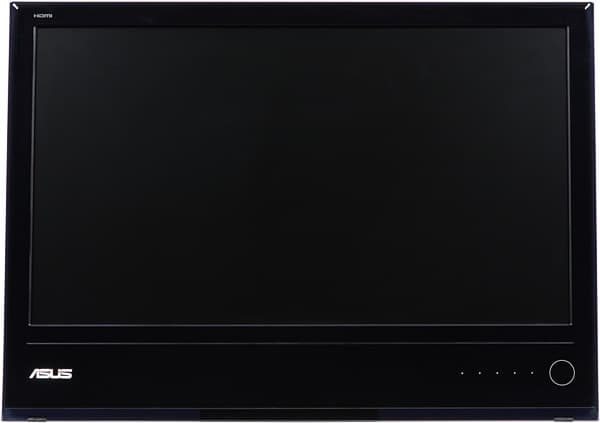

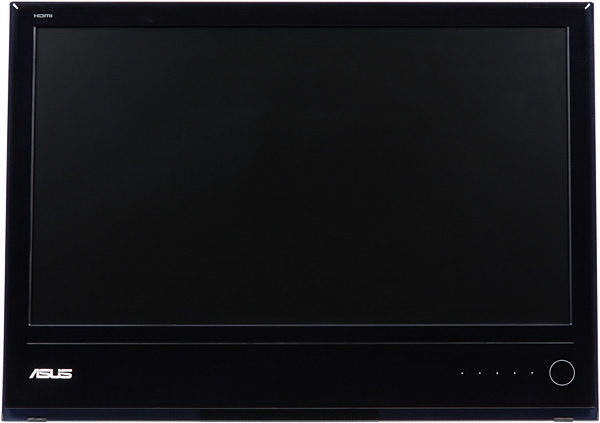

Блок экрана тонкий и непривычно легкий. Фронтальная рамка изготовлена из полупрозрачного тонированного пластика, который воспринимается как черный. Ее поверхность зеркально-гладкая и не очень устойчива к царапинам. На широкой нижней части рамки располагаются логотип, сенсорные кнопки, обозначенные белыми точечками и светящимися значками, и сенсорная же кнопка включения, тоже обозначенная светящимся значком, обведенная белым кружком и находящаяся в центре неглубокой сферической впадины, что позволяет находить кнопку включения на ощупь. Спереди монитор отдаленно напоминает некую стилизацию под кинескопный телевизор, но взгляд сбоку не оставляет от этой ассоциации камня на камне.

ЖК-монитор ASUS MS238H, Side

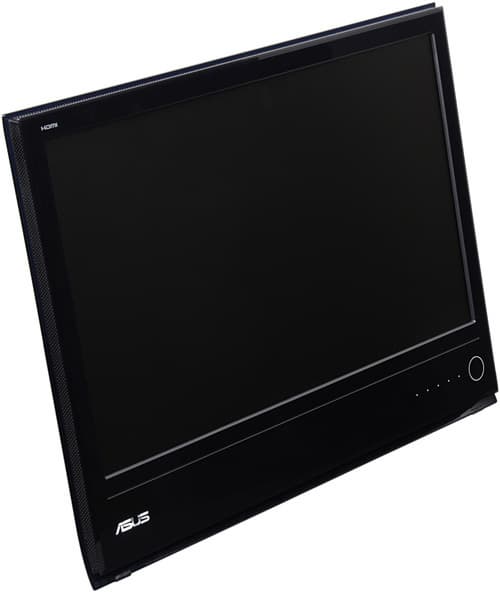

Внешняя поверхность матрицы темно-серая, почти черная, и матовая. Задняя панель смотрится гораздо солиднее, чем фронтальная рамка, так как изготовлена из пластика с черным зеркально-гладким покрытием с мельчайшими блестками.

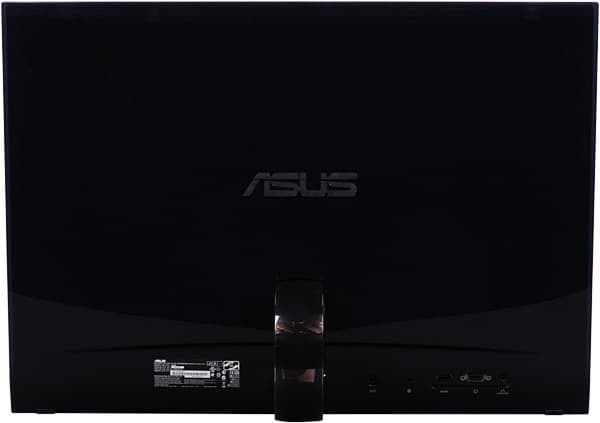

ЖК-монитор ASUS MS238H, Rear

Покрытие это относительно устойчиво к появлению царапин. Фронтальная рамка и задняя панель немного выступают за габариты корпуса, и в образовавшемся промежутке можно увидеть боковые поверхности с декоративной решеткой. На аналогичных поверхностях сверху и снизу, видимо, некоторые дырочки все же сквозные и образуют решетки вентиляции. Все разъемы находятся на задней панели в нижней ее части и ориентированы назад. Спереди монитор опирается на два резиновых валика на выступающем ребре задней панели, а сзади на — кольцо-подставку.

ЖК-монитор ASUS MS238H, Side

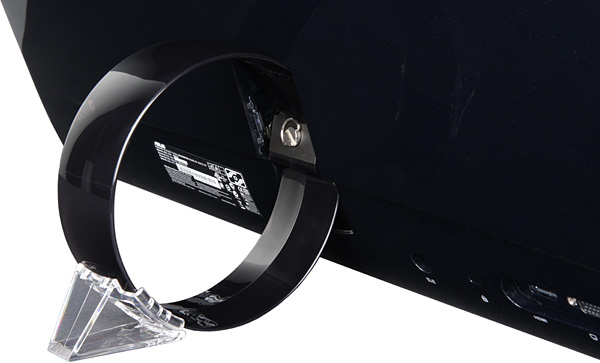

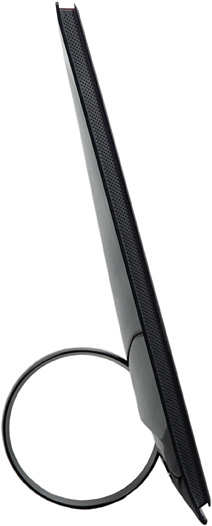

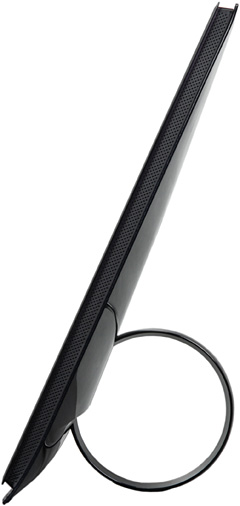

Это кольцо изготовлено из тонированного полупрозрачного пластика. На той части кольца, которая соприкасается со столом, наклеена прокладка из твердого черного пластика, что уменьшает вероятность появления царапин на самом кольце. Подставка винтом с барашком привинчивается к подпружиненному шарниру, вделанному в корпус монитора. Шарнир позволяет менять угол наклона монитора, при этом на максимальном отклонении назад для большей устойчивости на кольце желательно закрепить прилагаемую подпорку из прозрачного пластика.

ЖК-монитор ASUS MS238H, Side   ЖК-монитор ASUS MS238H, Side

Коммутация

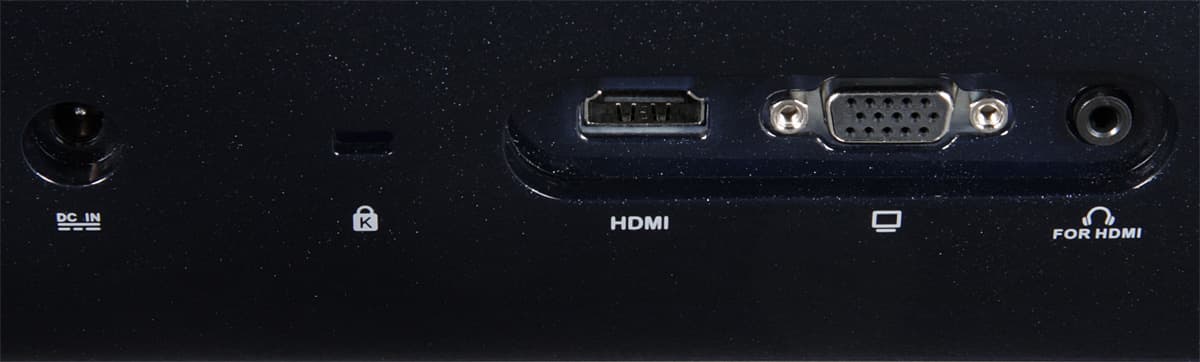

Монитор оснащен двумя входами: HDMI и VGA.

ЖК-монитор ASUS MS238H, Разъемы

Вход HDMI способен принимать цифровые аудиосигналы (только PCM-стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках громкость была достаточной, но без запаса. Громкость регулируется в меню.

ЖК-монитор ASUS MS238H, OSD

Качество звука в наушниках очень хорошее, в паузах шума не слышно. Монитор оснащен внешним блоком питания. Он относительно небольшой, легкий и имеет довольно длинные кабели от розетки до блока и от блока до монитора, второй оснащен лентой с липучкой, предназначенной для фиксации кабеля. О работе БП свидетельствует синий индикатор состояния на нем.

Меню, локализация и управление

Навигация по меню неудобная. Текст в меню мелковат, линии букв тонкие, сочетание цвета текста и фона местами очень неудачное. При настройке изображения меню остается на экране, но меню занимает не очень много места на экране, поэтому это не мешает оценке вносимых изменений.

ЖК-монитор ASUS MS238H, OSD

При необходимости можно изменить задержку автоматического выхода из меню и положение меню на экране.

ЖК-монитор ASUS MS238H, OSD

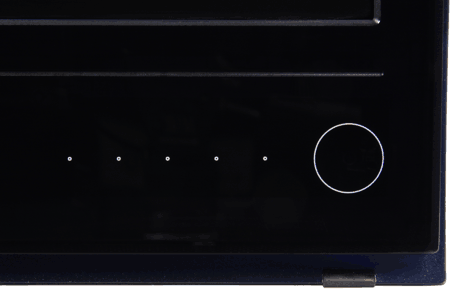

Кнопки сенсорные и имеют бело-голубую подсветку значков. Индикатор состояния на месте кнопки включения светится при работе монитора, медленно мигает в режиме ожидания и не горит, когда монитор выключен. Подсветка значков других кнопок включается только при нажатии на кнопку и это нажатие обрабатывается, поэтому в темноте нужную кнопку еще надо как-то найти, и желательно с первой попытки.

ЖК-монитор ASUS MS238H, Buttons

Через несколько секунд после последнего нажатия подсветка кнопок выключается. Кнопки срабатывают с некоторой задержкой, длительное нажатие в режиме вывода меню включает быстрое изменение параметров, которое отключается с некоторой задержкой. Когда на экране нет меню, первая кнопка (слева на право) переключает профили и при длительном нажатии запускает автоматическую подстройку под параметры VGA-сигнала, вторая — выводит ползунок с настройкой Контрастность, четвертая — с настройкой Яркость, пятая — перебирает входы. Также входы можно выбирать в меню.

ЖК-монитор ASUS MS238H, Buttons

Есть русская версия экранного меню. Кириллический шрифт слегка неровный и в нем встречаются явно латинские буквы. Качество перевода на русский язык не самое высокое.


Настроек не очень много.

ЖК-монитор ASUS MS238H, OSD

ЖК-монитор ASUS MS238H, OSD

ЖК-монитор ASUS MS238H, OSD

ЖК-монитор ASUS MS238H, OSD

Предустановленные сочетания настроек хранятся в нескольких предустановленных профилях, которые можно редактировать и сбрасывать к заводским сочетаниям значений настроек.

ЖК-монитор ASUS MS238H, OSD

Часть настроек в некоторых профилях и при цифровых способах подключения недоступны. При включенном режиме ASCR включается динамическое управление яркостью (яркость повышается для светлых сцен и понижается для темных).

Режимов геометрической трансформации три: Полный экран — изображение растягивается на весь экран, 4:3 — увеличение до ближайших границ экрана с сохранением исходного соотношения сторон, OverScan — то же, что и Полный экран, но картинка еще и немного увеличивается, так что по периметру обрезается.

При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920×1080 при любом способе подключения четко различаются полоски через один пиксель, артефактов нет, цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. При увеличении параметра Контрастность выше 80 начинают пропадать градации в светах, при уменьшении Яркость или Контрастность — падает яркость, но количество различимых градаций практически не меняется, при этом Яркость регулирует именно яркость подсветки, а Контрастность — меняет пропускание ЖК-матрицы. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).

Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300 и HDMI-подключения. При выборе профиля Стандартный завал в тенях и светах не выходит за «безопасные» границы. Яркостная четкость очень высокая и в случае сигнала Full HD составляет 1080 линий. В этом режиме при выборе Полный экран картинка выводится 1:1 без какой-либо интерполяции. Цветовая четкость немного занижена, возможно, это связано с погрешностями при восстановлении цвета из цветоразностного способа представления. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i/p. Сигнал 1080 при 24 кадр/с не поддерживается. В случае чересстрочных сигналов монитор выводит изображение по полям. Сигналы обычного разрешения монитор обрабатывает без учета соотношения пикселей, поэтому в режиме 4:3 (недоступен для чересстрочных сигналов) PAL-картинка в формате 4:3 немного вытянута по вертикали, а NTSC — сжата.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

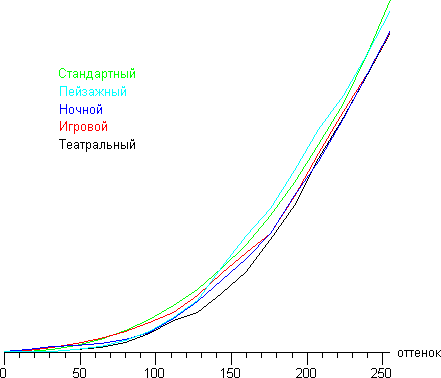

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого в различных режимах. На графике ниже приведены полученные гамма-кривые:

ЖК-монитор ASUS MS238H, Gamma

Выбор режима влияет на вид гамма-кривой и на уровень черного. Далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) для режима Стандартный, в котором гамма-кривая больше всего напоминает степенную функцию. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

ЖК-монитор ASUS MS238H, Gamma

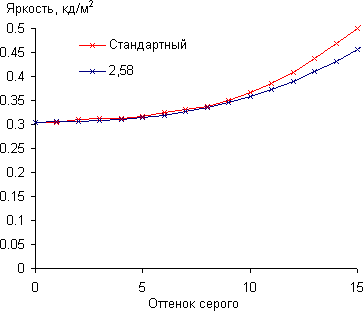

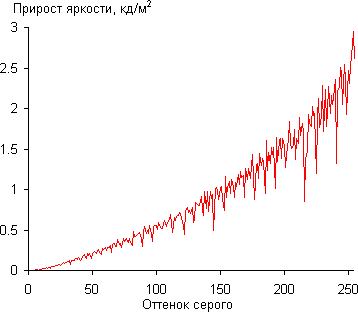

В целом, равномерность роста прироста яркости сохраняется на всем диапазоне, кроме первого оттенка, который по яркости не отличим от черного цвета:

ЖК-монитор ASUS MS238H, Gamma

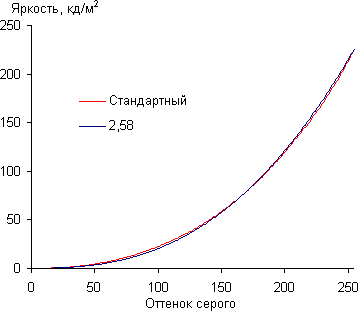

Аппроксимация полученной гамма-кривой дала показатель 2,58, что выше стандартного значения в 2,2, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

ЖК-монитор ASUS MS238H, Gamma

Для оценки качества цветопередачи мы использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.1.1). Цветовой охват немного отличается от sRGB:

ЖК-монитор ASUS MS238H, Gamut

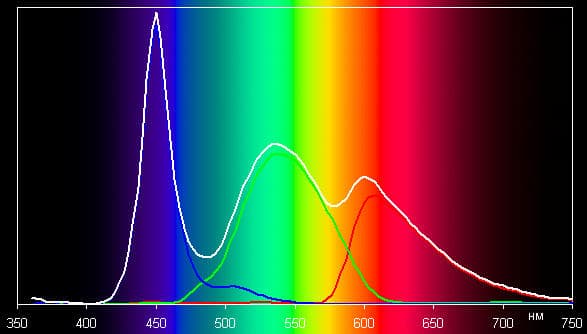

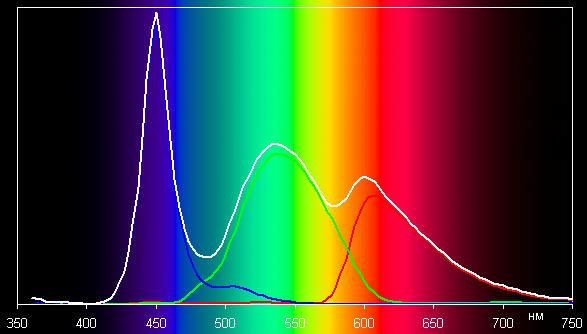

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор ASUS MS238H, Spectrum

Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача ближе всего к стандартной в случае профиля sRGB. Также мы попытались вручную скорректировать цветопередачу, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

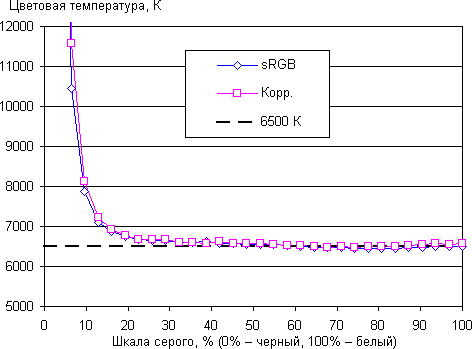

ЖК-монитор ASUS MS238H, CT

ЖК-монитор ASUS MS238H, DE

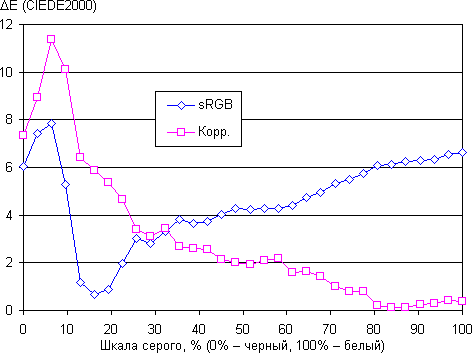

Ручная коррекция немного улучшила цветопередачу, по крайней мере, ΔE для точки белого стало минимальным и на большей части шкалы серого ΔE стало ниже 3 (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая).

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,33 кд/м² −12,8 17,2
Яркость белого поля 224 кд/м² −10,3 11,2
Контрастность 692:1 −7,9 5,7

Аппаратные измерения показали приемлемую равномерность параметров. Контрастность хорошая, но даже для мониторов на матрицах TN не очень высокая. Фотография ниже демонстрирует распределение зон с повышенной яркостью черного поля:

ЖК-монитор ASUS MS238H, Black

При включении режима ASCR монитор меняет яркость подсветки в зависимости от общей яркости изображения. Делает он это не очень быстро. График ниже показывает, как при переключении с черного поля на белое (после 5-секундной выдержки черного поля) работает динамическая подстройка яркости подсветки (модуляция подсветки для наглядности сглажена):

ЖК-монитор ASUS MS238H, ASCR

Видно, что после переключения на белое поле яркость линейно возрастает и достигает максимума где-то за 4,5 с. При черном поле во весь экран подсветка выключается совсем, и даже курсора мыши для включения подсветки не достаточно, нужен светлый объект побольше.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Режим Яркость, кд/м² Потребление электроэнергии, Вт
Яркость = 100 226 26,4
Яркость = 50 155 20,1
Яркость = 0 83 13,9
Яркость = 100, профиль sRGB 193 26,9
Ожидание 0,7
Выключен 0,6

При уменьшении параметра Яркость меняется только яркость подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. На пониженной яркости мерцания подсветки не видно, благодаря высокой частоте модуляции — 244 Гц.

Определение времени отклика и задержки вывода

Значение Trace Free Время отклика
Черный-белый-черный Суммарное в среднем между полутонами
0 23,0 мс (21,9 мс вкл. + 1,1 мс выкл.) 31,4
40 19,5 мс (18,4 мс вкл. + 1,1 мс выкл.) 24,5
80 4,7 мс (3,6 мс вкл. + 1,1 мс выкл.) 7,7
100 4,0 мс (3,0 мс вкл. + 1,0 мс выкл.) 5,7

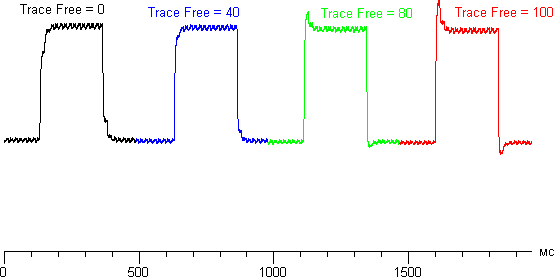

Параметр Trace Free управляет величиной разгона, при 100 разгон максимальный, при 0 разгона нет. Для иллюстрации ниже приведены графики полутонового перехода между оттенками 40 и 60%, полученные при четырех значениях Trace Free:

Trace Free

Несмотря на выраженные всплески яркости на фронтах некоторых переходов, бросающихся в глаза артефактов не видно даже при максимальном разгоне.

Задержка вывода изображения относительно ЭЛТ-монитора составила 3,3 мс при VGA-подключении, при DVI (HDMI) — 0,3/3,2 мс (монитор как первичный/вторичный в системе).

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном и направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.

В вертикальной плоскости В горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 33/−24
Горизонтальное 44/−44

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх светлые оттенки сближаются по яркости, и яркость белого становится меньше яркости светло-серого. Контрастность в диапазоне углов ±82° становится ниже 10:1 при отклонении вниз на 50° и по горизонтали на 82°. Заметим, что угол обзора при отклонении вниз немного меньше типичного.

Для количественной характеристики изменения цветопередача при отклонении взгляда от перпендикуляра к экрану мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего полей во весь. Так как свойства TN-матрицы фактически симметричны относительно вертикальной оси, то для экономии времени измерение цветового сдвига выполнялось только при отклонении вверх, вниз и вправо. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в отклонение ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор ASUS MS238H, Color ShiftЖК-монитор ASUS MS238H, Color Shift

ЖК-монитор ASUS MS238H, Color Shift

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при взгляде под углом красный и зеленый сдвигаются незначительно, но точка белого, оттенок серого и синий цвет меняются очень сильно.

Выводы

Большинство характеристик монитора показывают, что он является типичным современным представителем с матрицей TN, оснащенной светодиодной подсветкой. В целом, монитор пригоден для типичной офисной работы, непрофессиональной работы с графикой, для просмотра кино и для игр. Среди массового продукта это устройство выделяют, прежде всего, дизайн и тип размещения на столе.

Достоинства:

  • Стильный дизайн
  • Эффективный многоступенчатый разгон
  • Русифицированное меню

Недостатки:

  • Не поддерживается режим 4:3 в случае сигналов PAL и NTSC



Дополнительно
