ЖК-монитор AOC U2868PQU


В ЖК-мониторе AOC U2868PQU установлена матрица типа TN с разрешением UltraHD (3840 на 2160 пикселей) и диагональю 28 дюймов. Работа с системами CAD/CAM — один и наиболее вероятных вариантов использования этого устройства, чему точно не противоречат строгий дизайн и регулируемая подставка.

Содержание:

Паспортные характеристики*, комплект поставки и цена

Тип матрицыTN со светодиодной (WLED) подсветкой
Диагональ70,9 см (28 дюймов)
Отношение сторон16:9 (620,93×341,28 мм)
Разрешение3840×2160 пикселей (UHD)
Шаг пикселей0,16 мм (157 ppi)
Яркость300 кд/м²
КонтрастностьСтатическая 1000:1, динамическая 80 000 000 : 1
Углы обзора170° (гор.) и 160° (верт.) при контрасте ≥ 10:1
Время отклика1 мс от серого к серому — GTG
Количество отображаемых цветов1,07 млрд
Интерфейсы
  • Видео/аудиовход HDMI с MHL
  • Видео/аудиовход DisplayPort 1.1/1.2
  • Видеовход DVI-D (Dual Link)
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
  • USB 3.0 (гнездо типа B, вход на концентратор)
  • USB 3.0 (гнездо типа А, выход концентратора), 2 шт., один с повышенным током
  • USB 2.0 (гнездо типа А, выход концентратора), 2 шт.
Совместимые видеосигналы HDMI — до 3840×2160/30 Гц (Отчет MonInfo)
DisplayPort — до 3840×2160/60 Гц (Отчет MonInfo)
DVI-D — до 3840×2160/30 Гц (Отчет MonInfo)
VGA — до 1920×1080/60 Гц (Отчет MonInfo)
Акустическая системаВстроенные громкоговорители, 2×3 Вт
Особенности
  • Функции «картинка-в-картинке» и «картинка-рядом-с-картинкой»
  • Подставка: поворот вправо-влево, наклон 5° вперед и 21,5° назад, подъем 130 мм, переворот в портретную ориентацию
  • 100×100 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 659×433(+130)×245 мм с подставкой
Масса 7,94 кг с подставкой
Потребляемая мощность65 Вт типично,
не более 0,5 Вт в режиме ожидания
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки (необходимо уточнять перед покупкой)
  • Монитор
  • Основание и винт
  • Кабель питания на евровилку
  • Кабель DisplayPort
  • Кабель HDMI
  • Видеокабель VGA
  • Аудиокабель 3,5 мм миниджек
  • USB(3.0)-кабель, вилка типа A на тип B
  • Кабельный фиксатор
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяaoc-europe.com
Средняя цена по данным Яндекс.МаркетT-10858628
Предложения по данным Яндекс.МаркетL-10858628-10
* В официальных источниках некоторые данные различаются.

Внешний вид

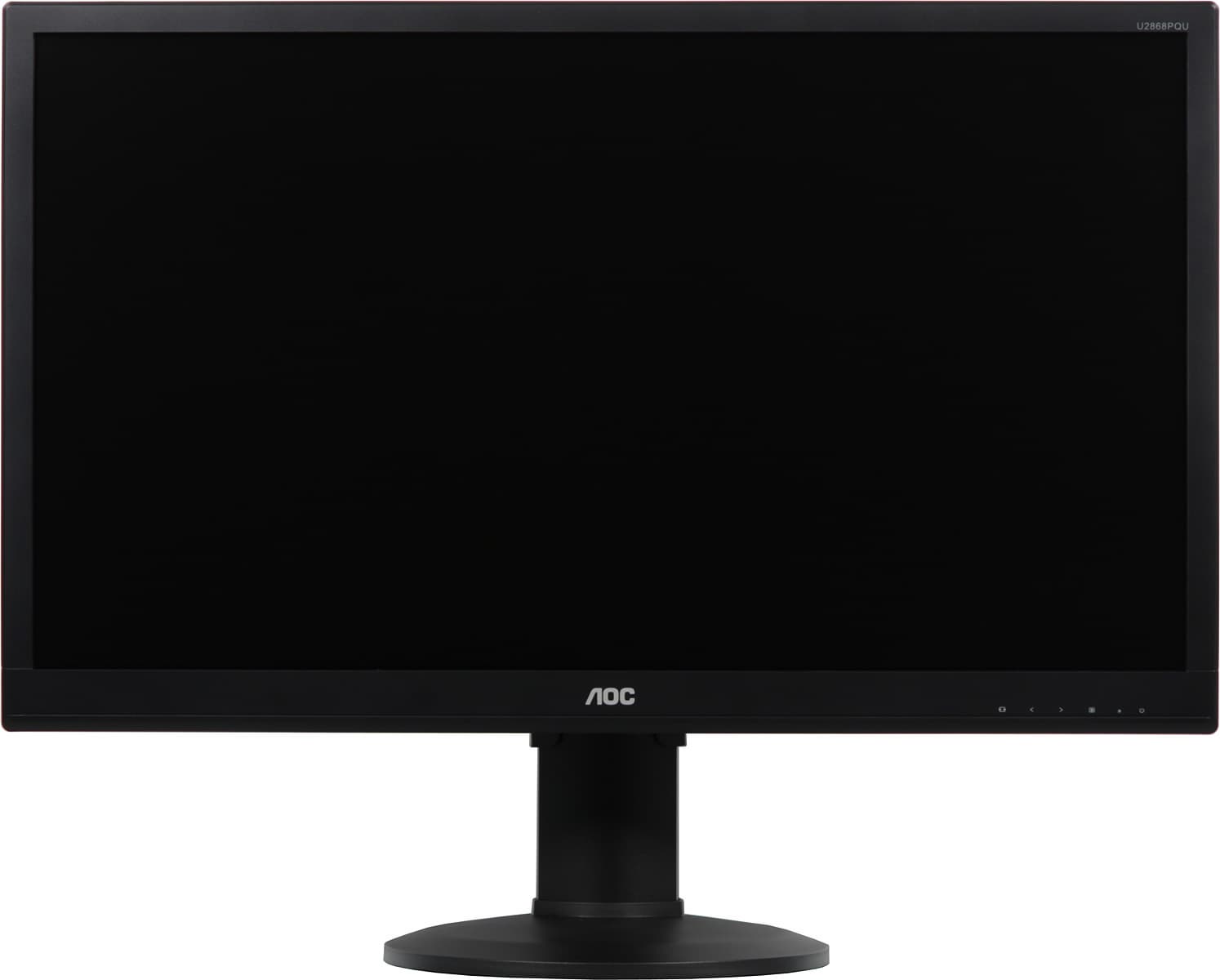

ЖК-монитор AOC U2868PQU, вид спереди

Дизайн строгий, «профессиональный», без излишеств и украшательства, с черными матовыми пластиковыми панелями корпуса и подставки. Внешняя поверхность матрицы черная, полуматовая (больше матовая, чем зеркальная), и по ощущениям внешний слой матрицы относительно жесткий. Справа внизу на фронтальной рамке блока экрана нанесены метки кнопок.

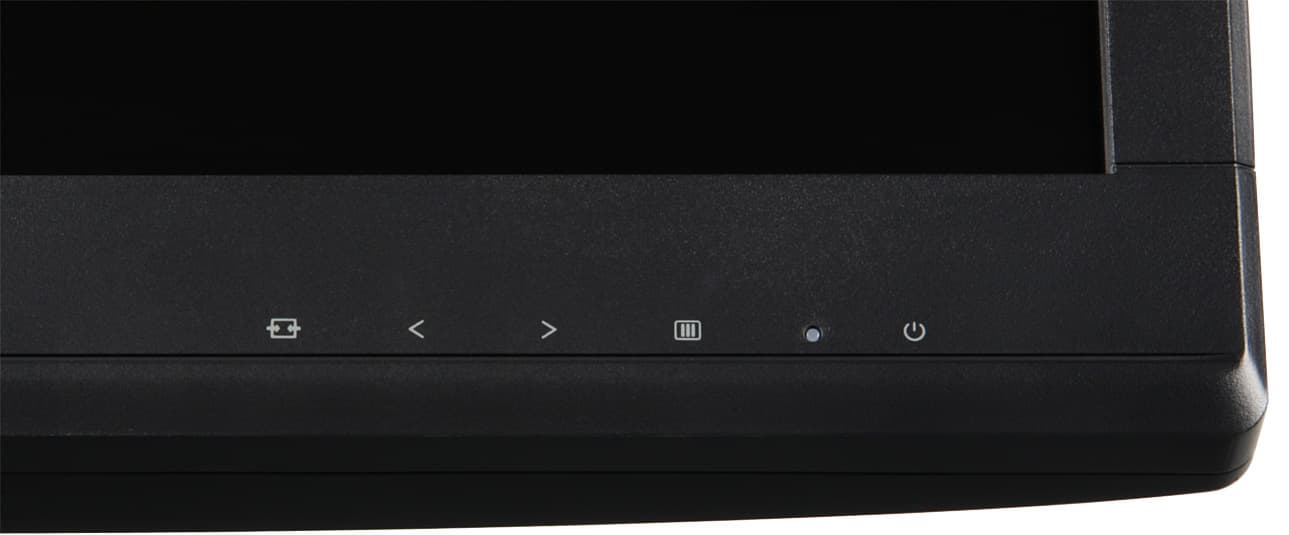

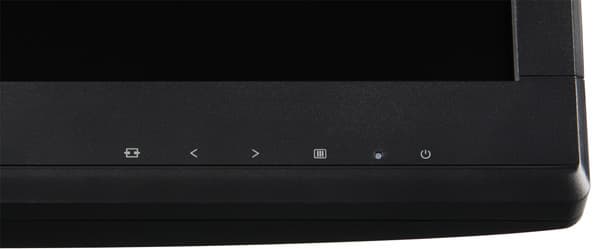

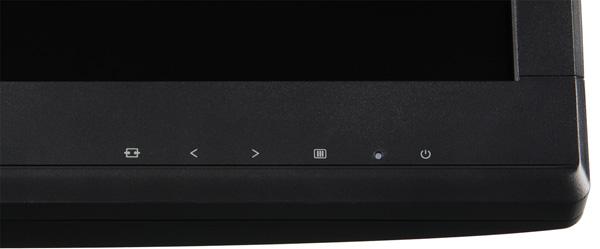

ЖК-монитор AOC U2868PQU, кнопки

Сами кнопки сенсорные и расположены, видимо, примерно под значками. Крохотный глазок индикатора состояния находится в ряду кнопок перед кнопкой питания. Все интерфейсные разъемы и разъем питания расположены на торцах выступа сзади. На нижнем торце — разъем питания, видео- и аудиоинтерфейсы, на правом (если смотреть на монитор спереди) — вход и выходы концентратора USB. Подключать кабели к монитору относительно удобно, особенно при перевороте блока экрана в портретную ориентацию. Кроме того, на задней панели можно обнаружить разъем для кенсингтонского замка.

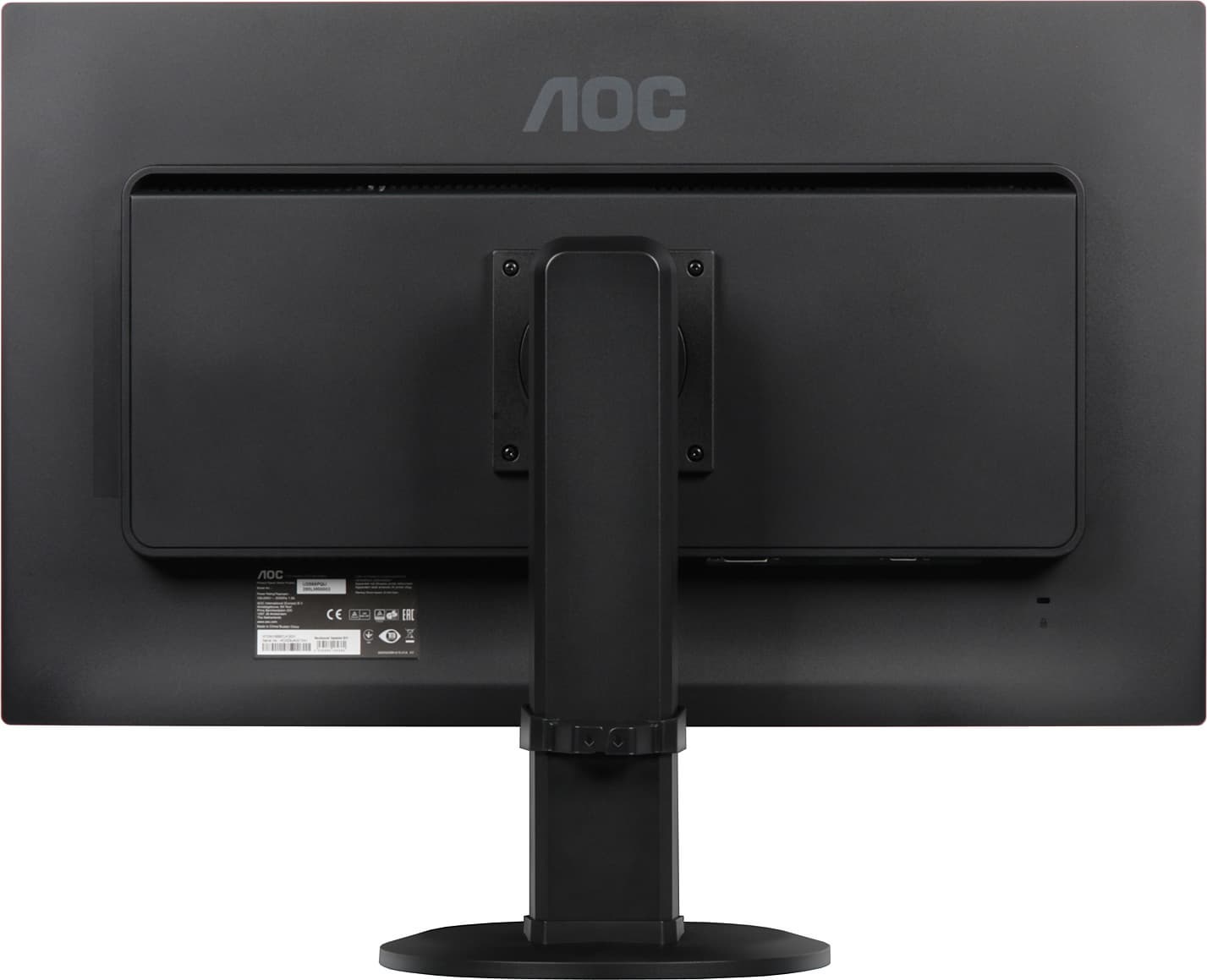

ЖК-монитор AOC U2868PQU, вид сзади

Вентиляционные решетки расположены на нижнем и на левом торцах выступа на задней панели и под козырьком сверху на этом же выступе. На нижнем торце блока экрана есть две решетки, за которыми можно разглядеть два небольших громкоговорителя с диффузорами овальной формы.

Штатная подставка позволяет блок экрана немного наклонить вперед, отклонить назад, приподнять, перевернуть в портретную ориентацию и повернуть вправо-влево.

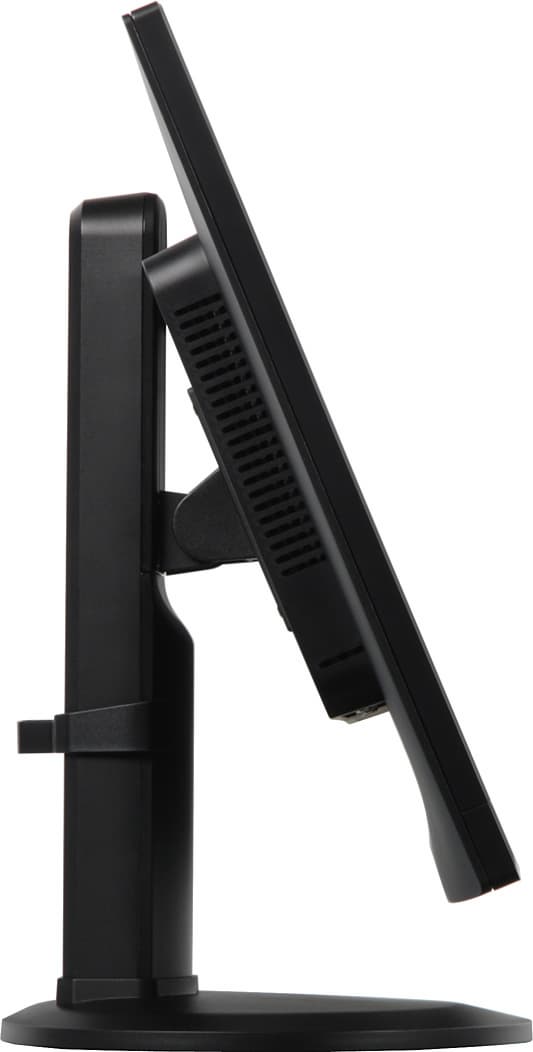

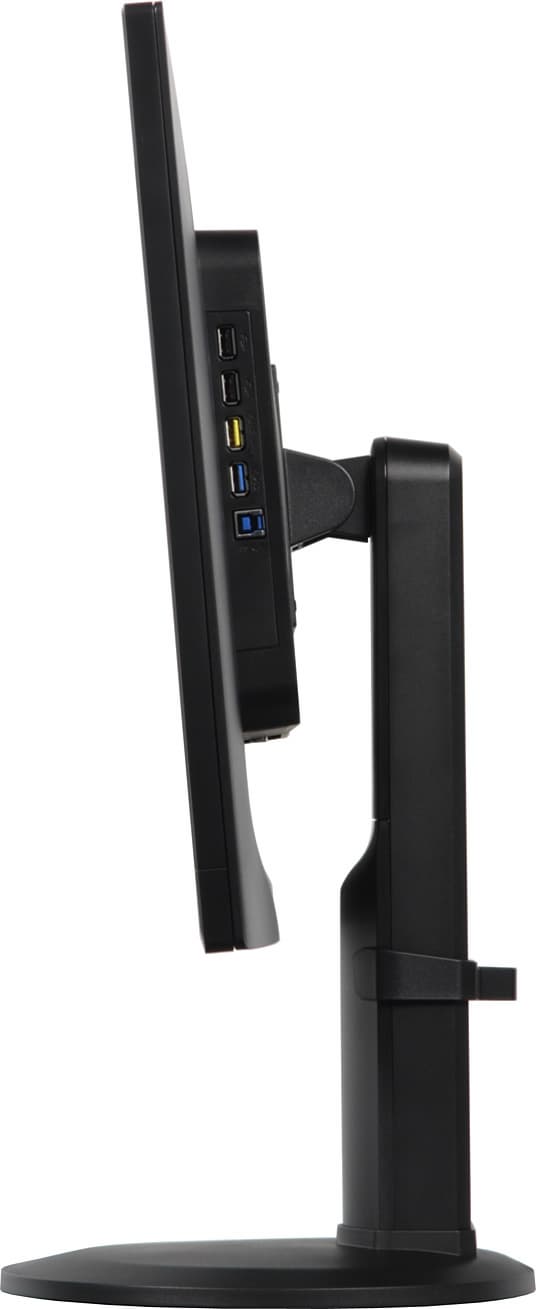

ЖК-монитор AOC U2868PQU, вид сбоку    ЖК-монитор AOC U2868PQU, вид сбоку

Стойка имеет фиксированную высоту, но подпираемый пружиной механизм с рельсовым шариковым подшипником обеспечивает вертикальное перемещение шарнира, на который крепится блок экрана. В итоге легким движением руки экран можно установить на нужную высоту. Основание подставки относительно большое по площади, но оно в основном плоское и горизонтальное, что повышает эффективность использования рабочей площади стола.

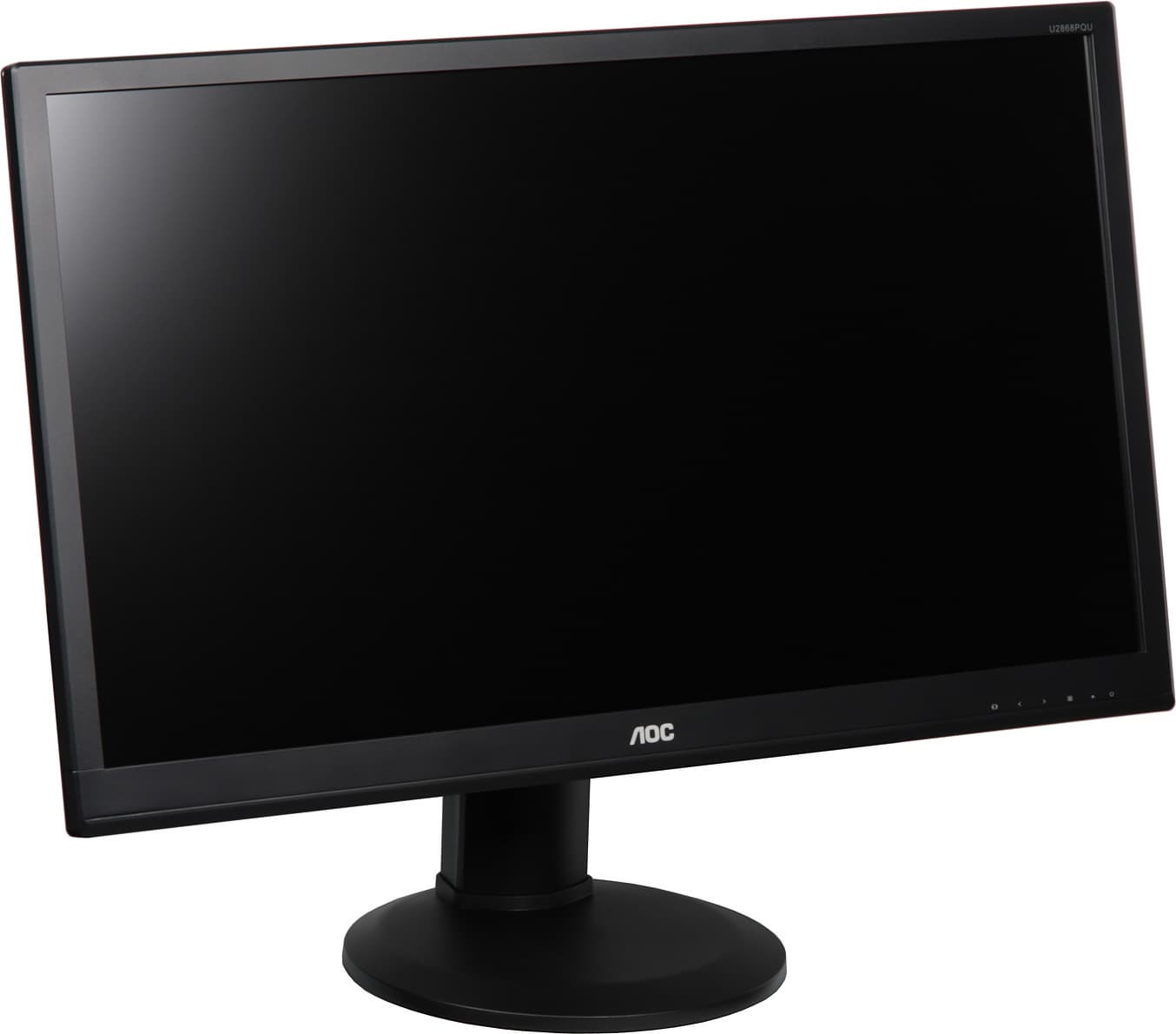

ЖК-монитор AOC U2868PQU, общий вид

Конструкция подставки достаточно жесткая, так как несущие элементы подставки изготовлены из толстой штампованной стали. Резиновые прокладки по периметру диска из пластика с небольшим коэффициентом трения, закрепленного центральным винтом снизу на основании подставки, защищают поверхность стола от царапин и предотвращают непредвиденное перемещение монитора на гладких поверхностях.

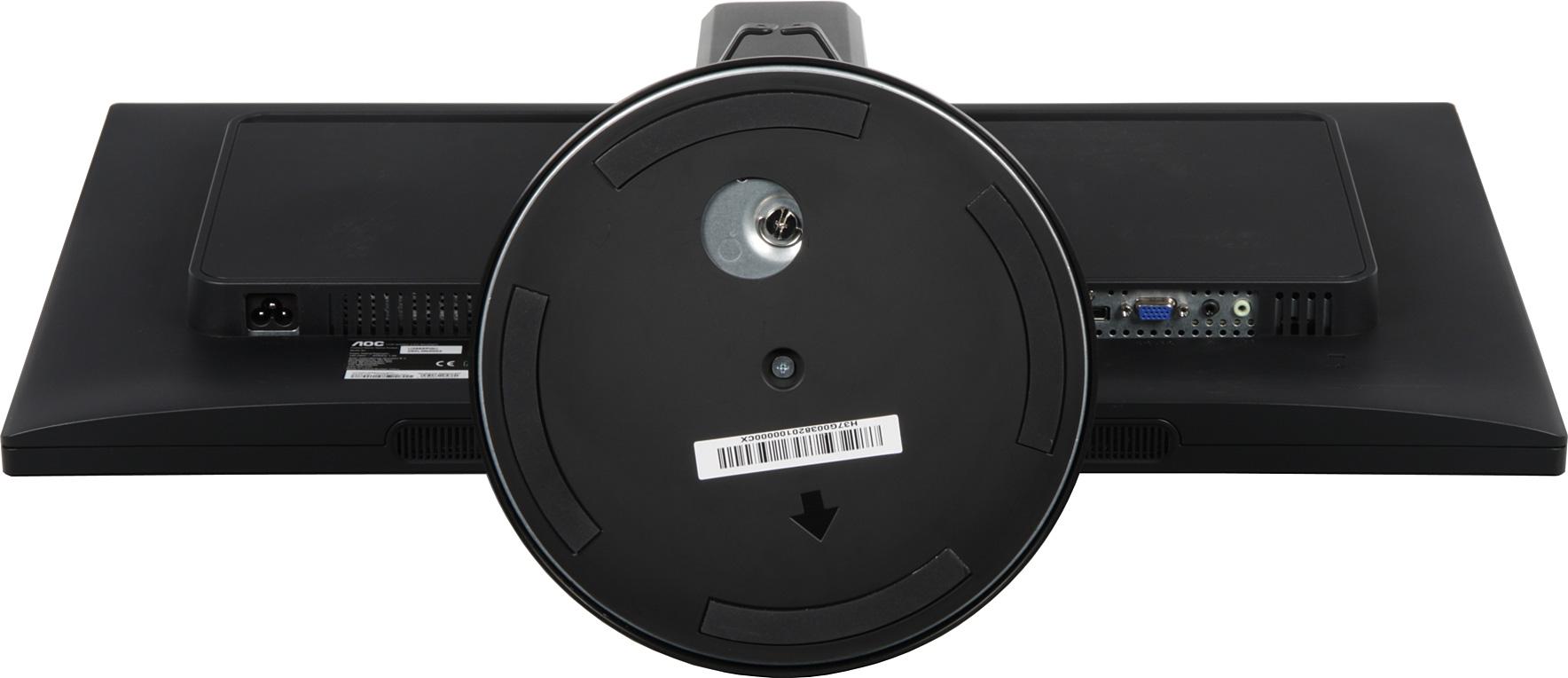

ЖК-монитор AOC U2868PQU, вид снизу

Монитор вместе со стойкой и основанием подставки опирается на указанный диск и при повороте вправо-влево скользит на нем. Кабели, идущие от разъемов монитора, укладываются в аккуратный пучок с помощью кабельного фиксатора черного цвета, надеваемого на стойку подставки. При необходимости подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 100 на 100 мм).

Продается монитор в относительно большой красочно оформленной коробке с пластиковой ручкой сверху. Однако картон коробки не очень прочный, поэтому ручка легко выдирается с мясом. В итоге, если предполагается транспортировка одним человеком на какое-то большое расстояние, лучше запастись багажными ремнями, или испортить внешний вид коробки традиционной ручкой из клейкой ленты.

ЖК-монитор AOC U2868PQU, коробка

Коммутация

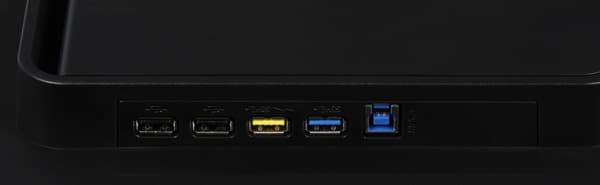

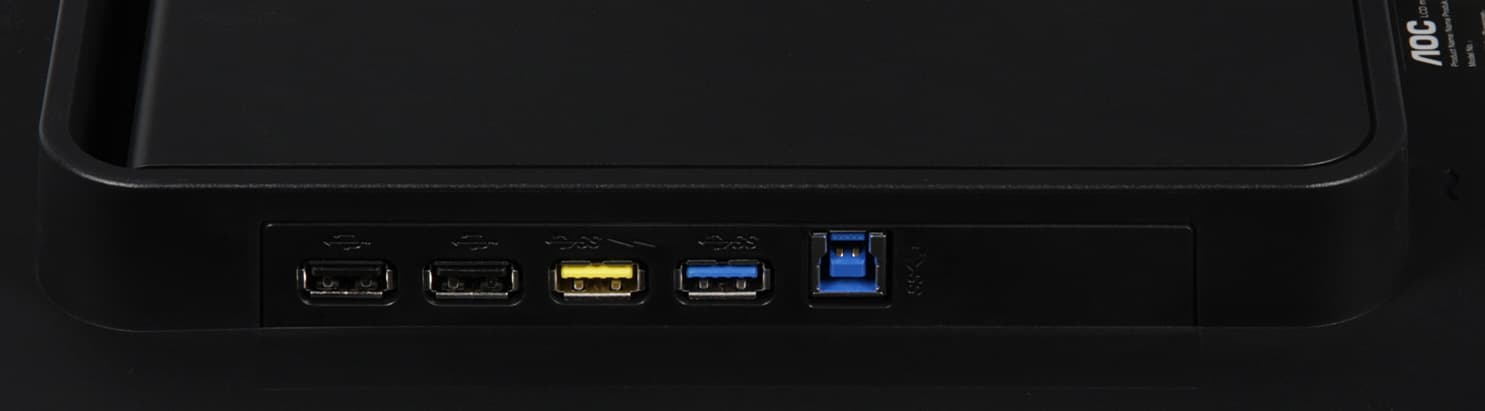

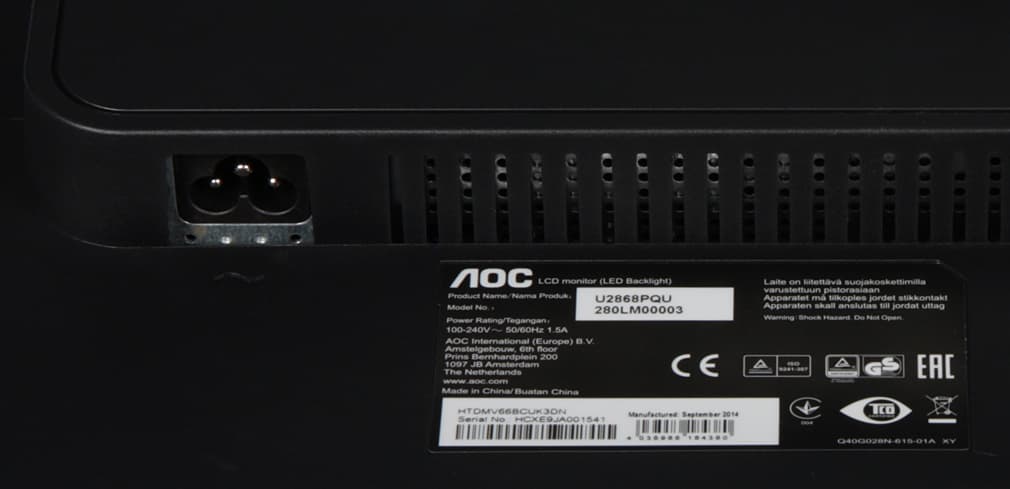

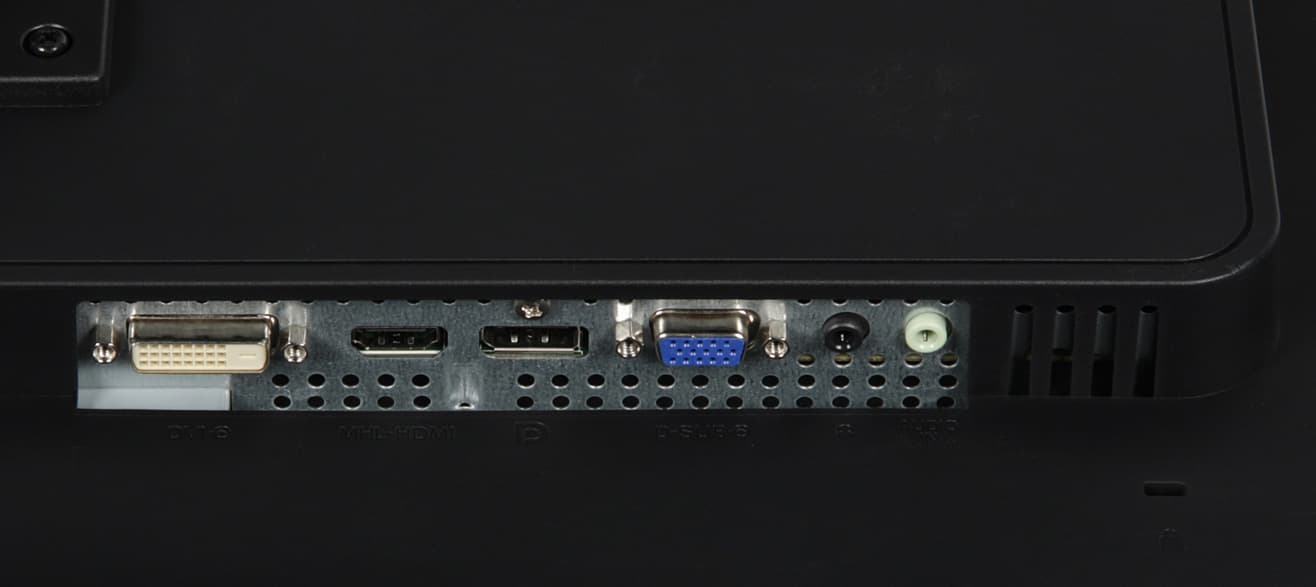

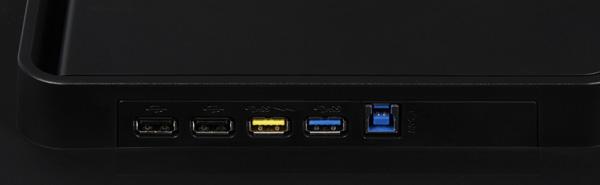

ЖК-монитор AOC U2868PQU, разъемы

ЖК-монитор AOC U2868PQU, разъемы

ЖК-монитор AOC U2868PQU, разъемы

Монитор оснащен четырьмя видеовходами: DisplayPort, HDMI, DVI-D и даже VGA. Источник сигнала можно выбирать вручную в основном или в коротком меню, также есть и автоматический поиск активного подключения.

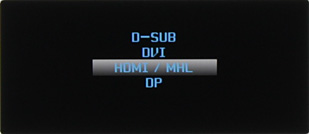

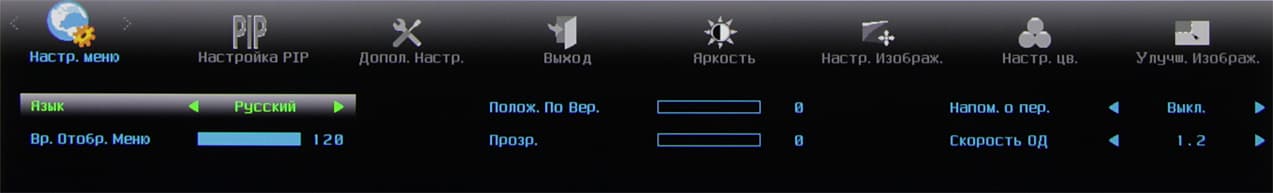

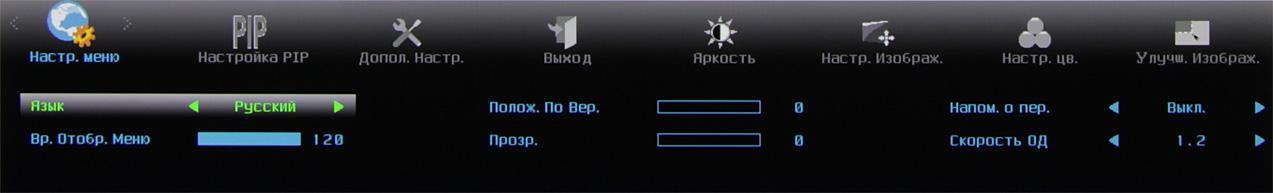

ЖК-монитор AOC U2868PQU, меню установок

Вход HDMI допускает подключение по MHL (скорее всего, с поддержкой сигнала до Full HD при 60 кадр/с). Вот только соответствующего кабеля-переходника с HDMI на Micro-USB в комплекте поставки нет. Все цифровые входы принимают сигнал до 3840 на 2160 пикселей, но только в случае DisplayPort при этом поддерживается до 60 Гц кадровой частоты (при выборе режима с версией 1.2), DVI-D и HDMI в этом разрешении работают максимум с кадровой частотой в 30 Гц. Аналоговый VGA-вход поддерживает максимум 1080p при 60 Гц кадровой частоты. Входы HDMI и DisplayPort способны принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм или на встроенные громкоговорители. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе с источником аналогового звука нужно задействовать второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — достаточно громко, чтобы сидящий перед монитором пользователь хорошо слышал системные сигналы, без низких частот вообще, с выраженным «пластиковым» призвуком из-за резонансов корпуса, со слабым стереофоническим эффектом. Мощности выхода на наушники хватило, чтобы в 32-омных наушниках с чувствительностью 112 дБ был небольшой запас громкости. Качество звука в наушниках среднее — в паузах шума не слышно, низкие частоты уже присутствуют, но звук не очень приятный. В монитор встроен USB(3.0)-концентратор с одним входом и четырьмя выходами, из которых два с пониженной до 2.0 версией, остальные два — версии 3.0 и один (желтый) из этих двух с повышенной мощностью.

Меню, управление, локализация, дополнительные функции и ПО из комплекта

Индикатор состояния неяркий. Он светится синим при работе монитора, оранжевым в режиме ожидания и не горит, когда монитор выключен. Сенсорные кнопки работают хорошо, но в темноте пользоваться кнопками очень неудобно, так как определить их местоположение на ощупь невозможно, и даже при вызове меню на экране нет значков, указывающих на кнопки. Навигация по меню относительно удобная — списки зациклены, скорость реакции на нажатия кнопок высокая. Если монитор работает и на экране нет меню, то при первом нажатии на первую (слева направо) кнопку выводится список входов:

ЖК-монитор AOC U2868PQU, меню установок

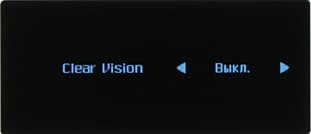

На вторую — окошко включения режима Clear Vision:

ЖК-монитор AOC U2868PQU, меню установок

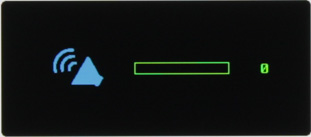

На третью — ползунок громкости:

ЖК-монитор AOC U2868PQU, меню установок

На четвертую — выводится основное меню настроек, на пятую — монитор выключается. Основное меню относительно большое. Текст в меню читаем, шрифт без засечек. При настройке изображения меню остается на экране, что немного мешает оценке вносимых корректировок. Настраивается прозрачность фона, положение меню на экране и задержка автоматического выхода из меню. Присутствует русская версия экранного меню.

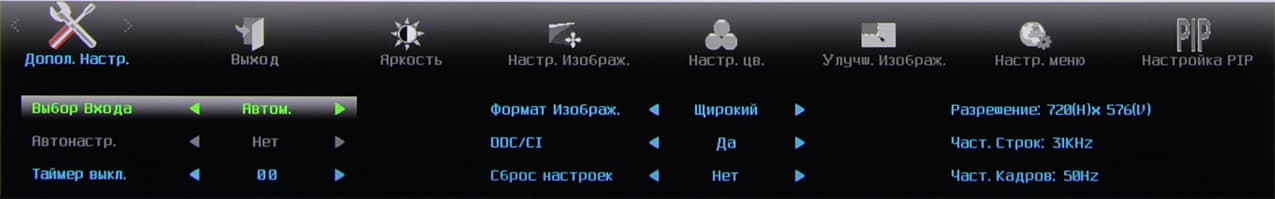

ЖК-монитор AOC U2868PQU, меню установок

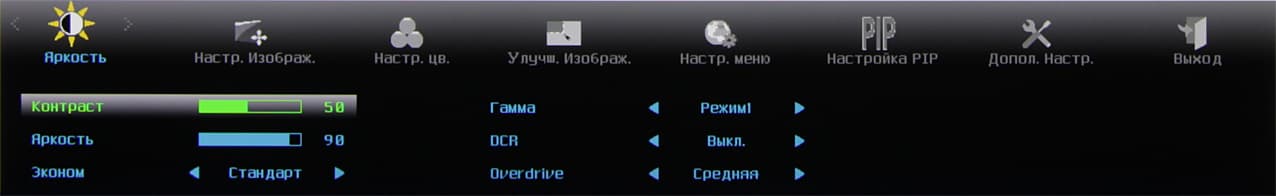

Качество перевода на русский язык приемлемое (ошибок не очень много), но многовато сокращений и заглавных букв в начале слов. В меню можно активировать таймер на выключение (1—24 часа), также есть возможность включить вывод напоминания о необходимости сделать перерыв через час работы. На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть программа для настройки монитора с компьютера i-Menu, менеджер по энергосбережению e-Saver, организатор рабочего стола Screen+, а также драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании на странице продукта мы нашли только руководства пользователя.


Присутствуют стандартные настройки Контраст и Яркость.

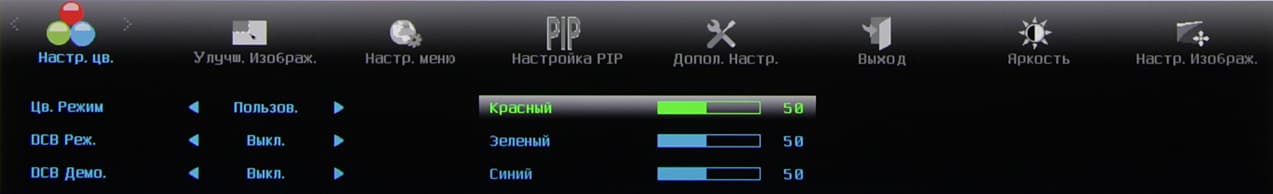

ЖК-монитор AOC U2868PQU, меню установок

Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор AOC U2868PQU, меню установок

Список Гамма — это три профиля гамма-коррекции, Эконом — предустановленные сочетания установок яркости и контрастности, DCB — специальные профили цветокоррекции, а при выборе DCB Демо. экран делится на две половинки, на одной демонстрируется исходное изображение, на другой — скорректированное. Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения. При этом можно изменять размер и положение этой области. Режим Clear Vision с несколькими градациями «силы» позволяет улучшить качество картинки исходно низкого разрешения.

Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением пропорций 4:3. Доступность режимов определяется типом видеосигнала.

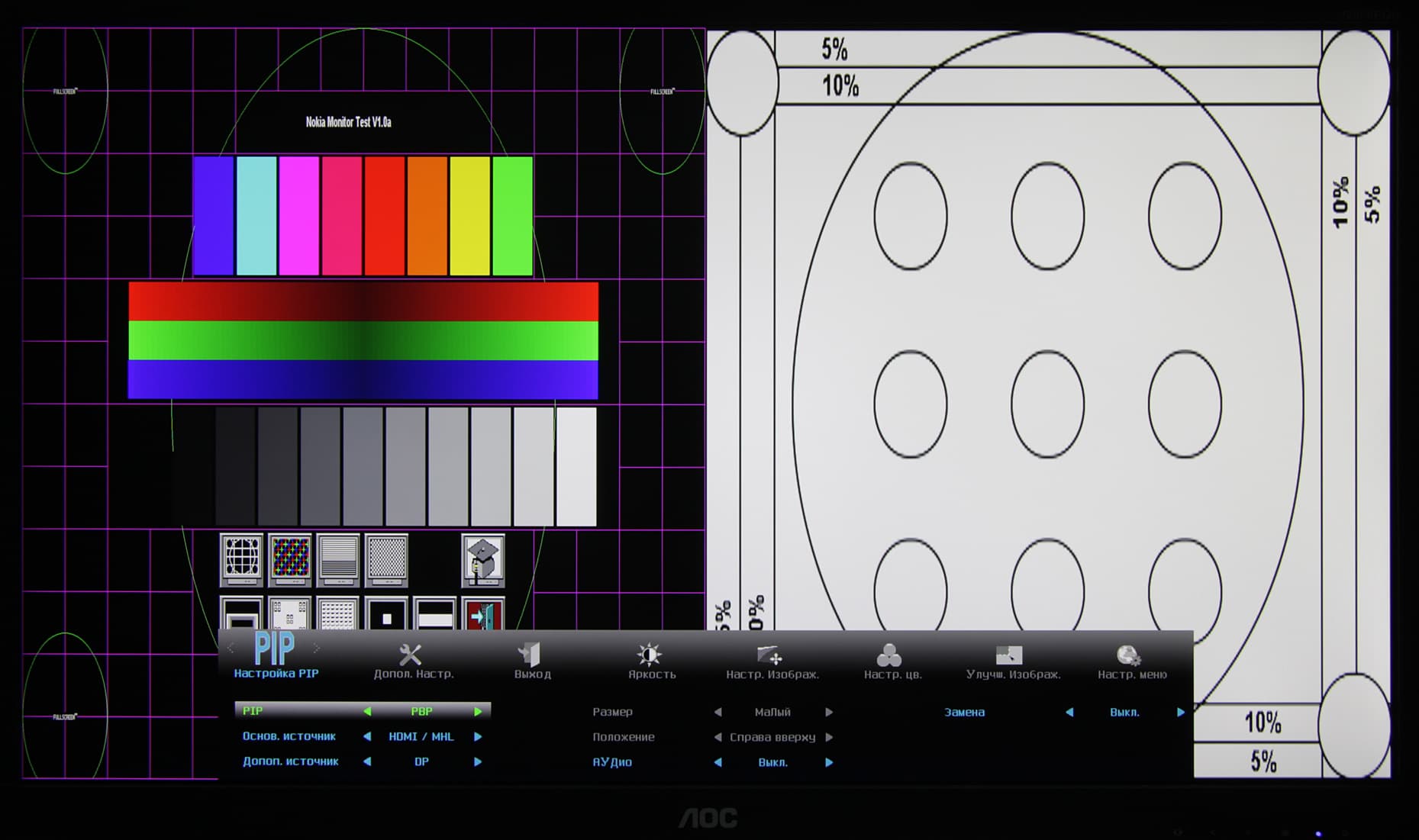

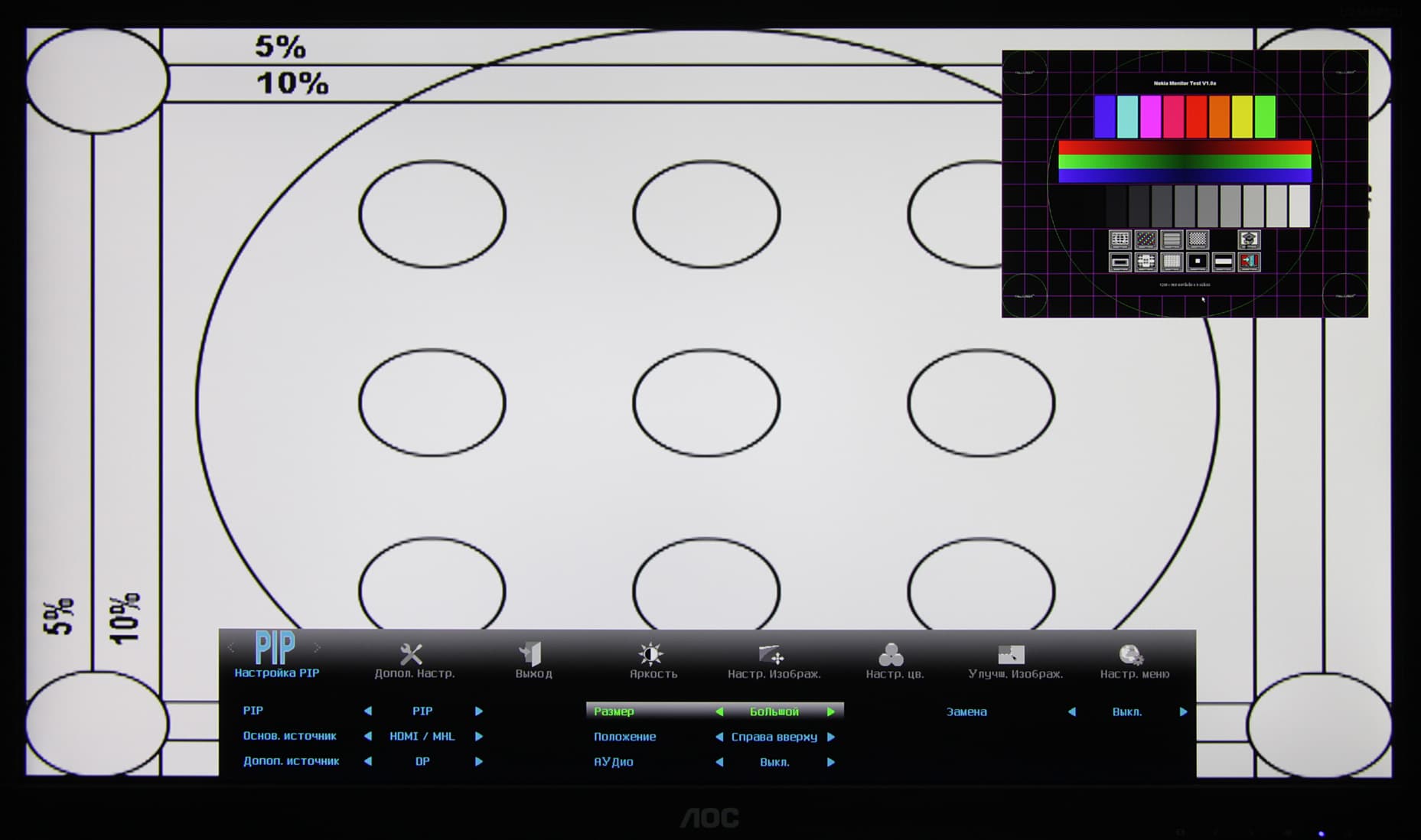

Есть функция отображения картинки от двух источников сразу в виде пары основное окно во весь экран и маленькое в углу выбранного размера (из трех). Это режим (PIP):

ЖК-монитор AOC U2868PQU, меню установок

Для маленького окна мы получили вывод 1:1 по пикселям для среднего (800 на 600 пикселей) и большого размера (1024 на 768). Второй вариант демонстрации от двух источников — это вывод двух изображений в двух (правой и левой) половинах экрана (PBP). К сожалению, вывода точка в точку в этом случае уже не получить, так как картинки от обоих источников принудительно растягиваются на половины экрана:

ЖК-монитор AOC U2868PQU, меню установок

Для VGA-подключения максимум — это 1920 на 1080 при 60 кадр/с. Подстройка под параметры VGA-сигнала на удобных изображениях выполняется быстро и точно. При этом виде подключения есть заметный неустранимый завал в светах. Также изображение чуть размыто, поэтому лучше включать на максимум режим Clear Vision, а еще лучше — использовать цифровое подключение к источнику видеосигнала. При HDMI- и DVI-подключении поддерживается разрешение до 3840 на 2160 пикселей включительно, но только при 30 Гц кадровой частоты. Кино смотреть можно, работать нельзя. При подключении по DisplayPort максимальная частота при таком разрешении увеличивается до комфортных 60 Гц кадровой частоты. В случае цифровых способов подключения визуально можно различить все градации оттенков на шкале серого. Несмотря на заявления производителя об отображении 1,07 млрд оттенков, в случае DisplayPort (в режиме 1.2) и профессиональной видеокарты мы не получили вывода в режиме 10 бит на цвет. Впрочем, претензии мы предъявлять не будем, так как официально нигде не указано, что поддерживается именно вывод в режиме 10 бит, а уж сколько там в действительности оттенков матрица монитора может отображать, нам неизвестно. Почему-то, в случае DisplayPort и сигналов меньших 3840 на 2160 пикселей уровень черного завышен и исправить это настройками монитора нельзя.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Проверялась работа по HDMI. Монитор воспринимает сигналы 576i/p, 480i/p, 720p, 1080i и 1080p при 50 и 60 кадр/с. 1080p при 24 кадр/с поддерживается, но кадры в этом режиме выводятся с отношением длительности как 2:3. В случае чересстрочных сигналов изображение просто выводится по полям. Тонкие градации оттенков различаются как в светах, так и в тенях для стандартного диапазона видео. Яркостная и цветовая четкости очень высокие. Интерполяция низких разрешений и Full HD к разрешению матрицы выполняется без значимых артефактов.

«Кристаллический» эффект выражен настолько слабо, что можно признать его отсутствие, есть только незначительная вариация яркости и цветового тона в масштабе соседних пикселей. Матовость поверхности матрицы позволяет работать с комфортом в случае типичного варианта расположения монитора, пользователя и светильников в помещении.

Тестирование ЖК-матрицы

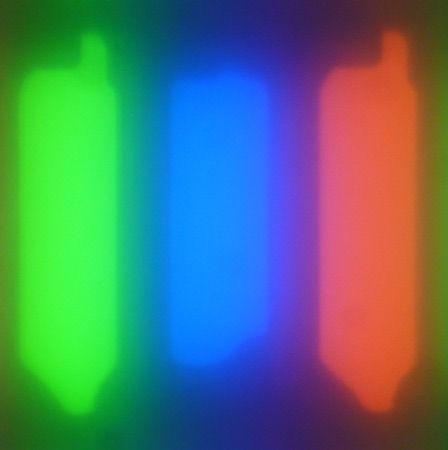

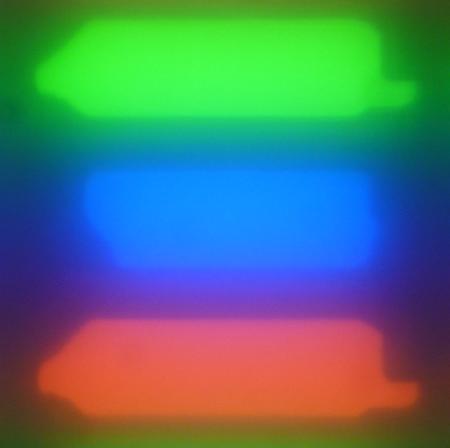

Микрофотографии матрицы

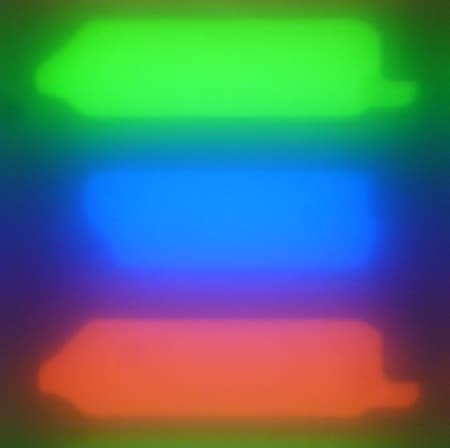

Четкое изображение структуры пикселей из-за матовой поверхности получить не удается, впрочем, в случае TN никакой структуры и не должно быть:

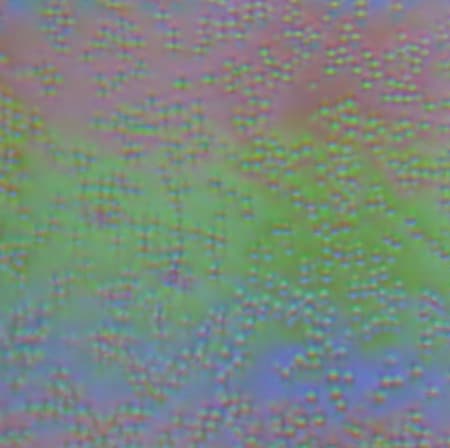

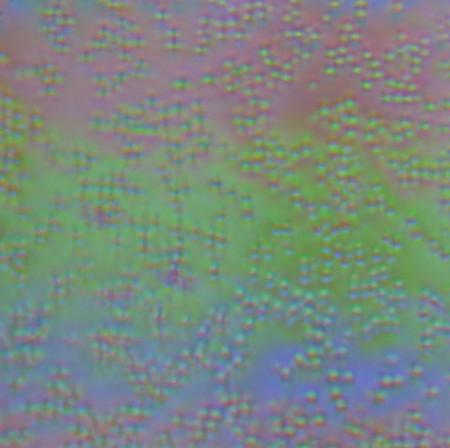

ЖК-монитор AOC U2868PQU, Микрофотографии матрицы

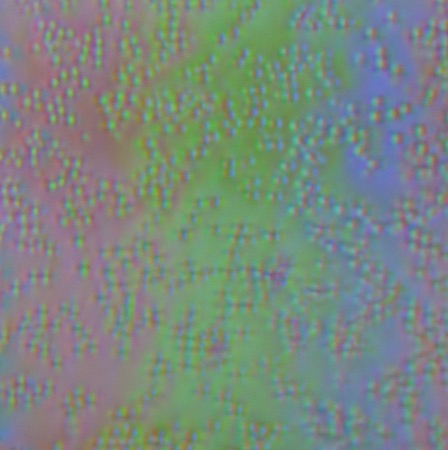

Фокусировка на поверхности экрана выявила хаотично расположенные микродефекты поверхности, отвечающие собственно за матовые свойства:

ЖК-монитор AOC U2868PQU, Микрофотографии матрицы

Зерно этих дефектов в несколько раз меньше размеров субпикселей (масштаб двух приведенных выше фотографий одинаковый), поэтому фокусировка на микродефектах и «перескок» фокуса по субпикселям при изменении угла зрения выражены слабо, из-за этого нет и «кристаллического» эффекта.

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

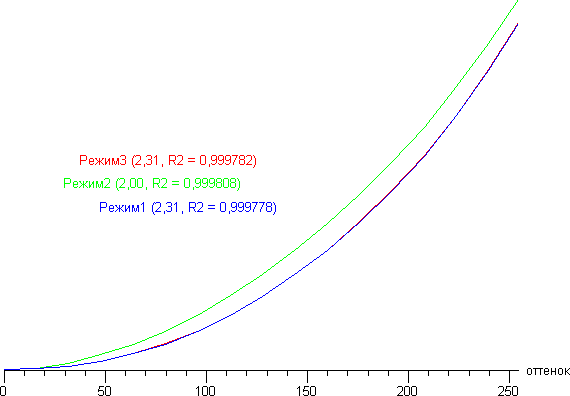

ЖК-монитор AOC U2868PQU, Дифференциальная гамма-кривая

Режим 1 не отличается от Режим 2 и в обоих реальная гамма-кривая ближе к стандартной, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) при Режим 1. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

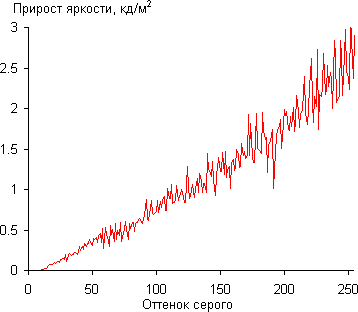

ЖК-монитор AOC U2868PQU, Дифференциальная гамма-кривая

Рост прироста яркости равномерный, и каждый следующий оттенок значимо ярче предыдущего, но только начиная где-то с 10-го оттенка, так как в самой темной области присутствует завал:

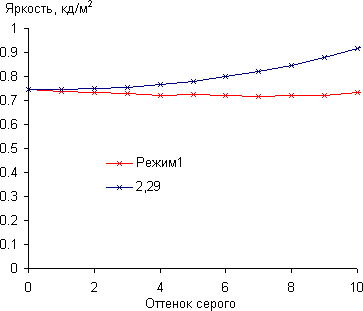

ЖК-монитор AOC U2868PQU, Гамма-кривая, начальный участок

Правда, при небольшом отклонении взгляда от перпендикуляра к экрану различимость оттенков в тенях появляется. Аппроксимация полученной гамма-кривой дала показатель 2,29, что немного выше стандартного значения 2,2. При этом аппроксимирующая показательная функция мало отклоняется от реальной гамма-кривой:

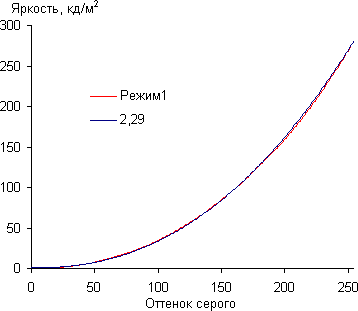

ЖК-монитор AOC U2868PQU, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр i1Pro 2 и комплект программ Argyll CMS (1.5.0).

Цветовой охват немного отличается от sRGB:

ЖК-монитор AOC U2868PQU, цветовой охват

Впрочем, отклонения координат первичных цветов от вершин sRGB не очень большие, поэтому визуально цвета на этом мониторе имеют естественную насыщенность. Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

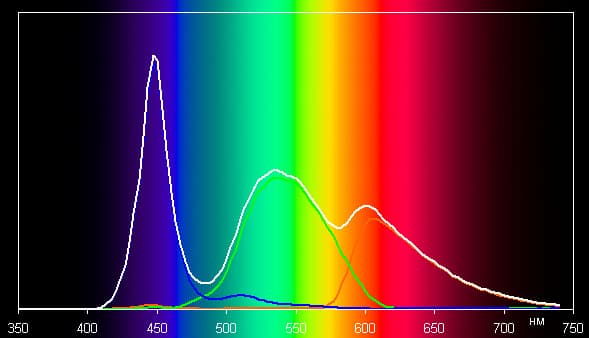

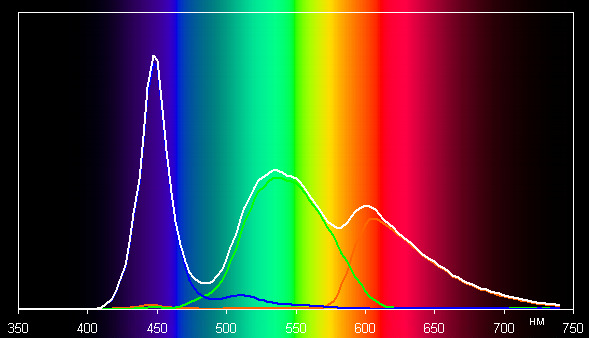

ЖК-монитор AOC U2868PQU, спектр

Такой спектр с относительно узким пиком синего и с широкими горбами зеленого и красного цветов характерен для мониторов, в которых используется белая светодиодная подсветка с синим излучателем и желтым люминофором.

Цветопередача даже при выборе предустановленного профиля sRGB немного отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции:

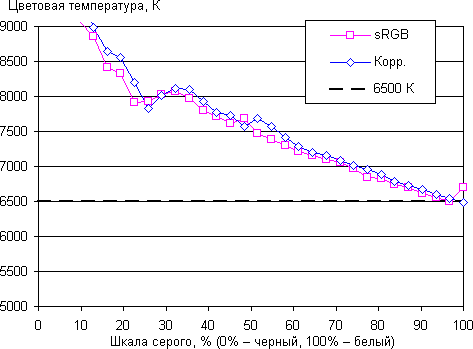

ЖК-монитор AOC U2868PQU, цветовая температура

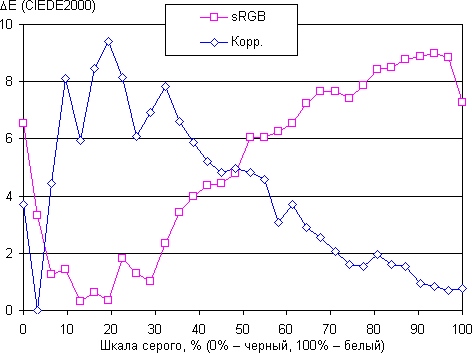

ЖК-монитор AOC U2868PQU, дельта E

Самый близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. Ручная коррекция несколько улучшила хотя бы точку белого, но рост цветовой температуры остался, как и большая вариация ΔE.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках (режим с отключенной коррекцией).

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,37 кд/м² −14 23
Яркость белого поля 269 кд/м² −10 10
Контрастность 740:1 −11 8,5

Аппаратные измерения показали хорошую равномерность белого и контрастности, равномерность черного несколько хуже. Визуально черное поле равномерное на большей части площади экрана и только вдоль границ в узкой области яркость слегка повышается. Фотография ниже это демонстрирует:

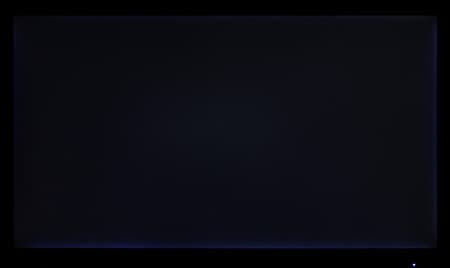

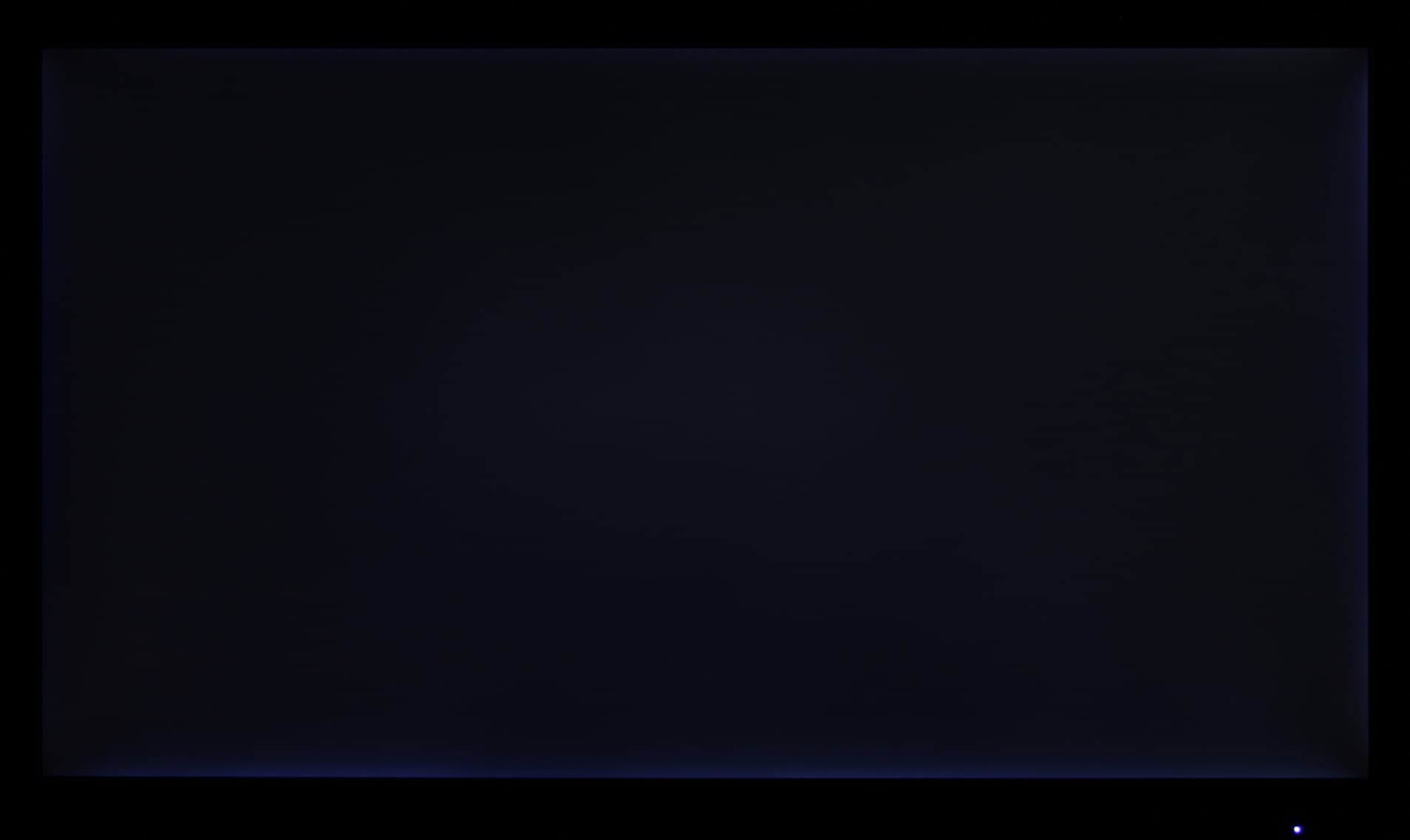

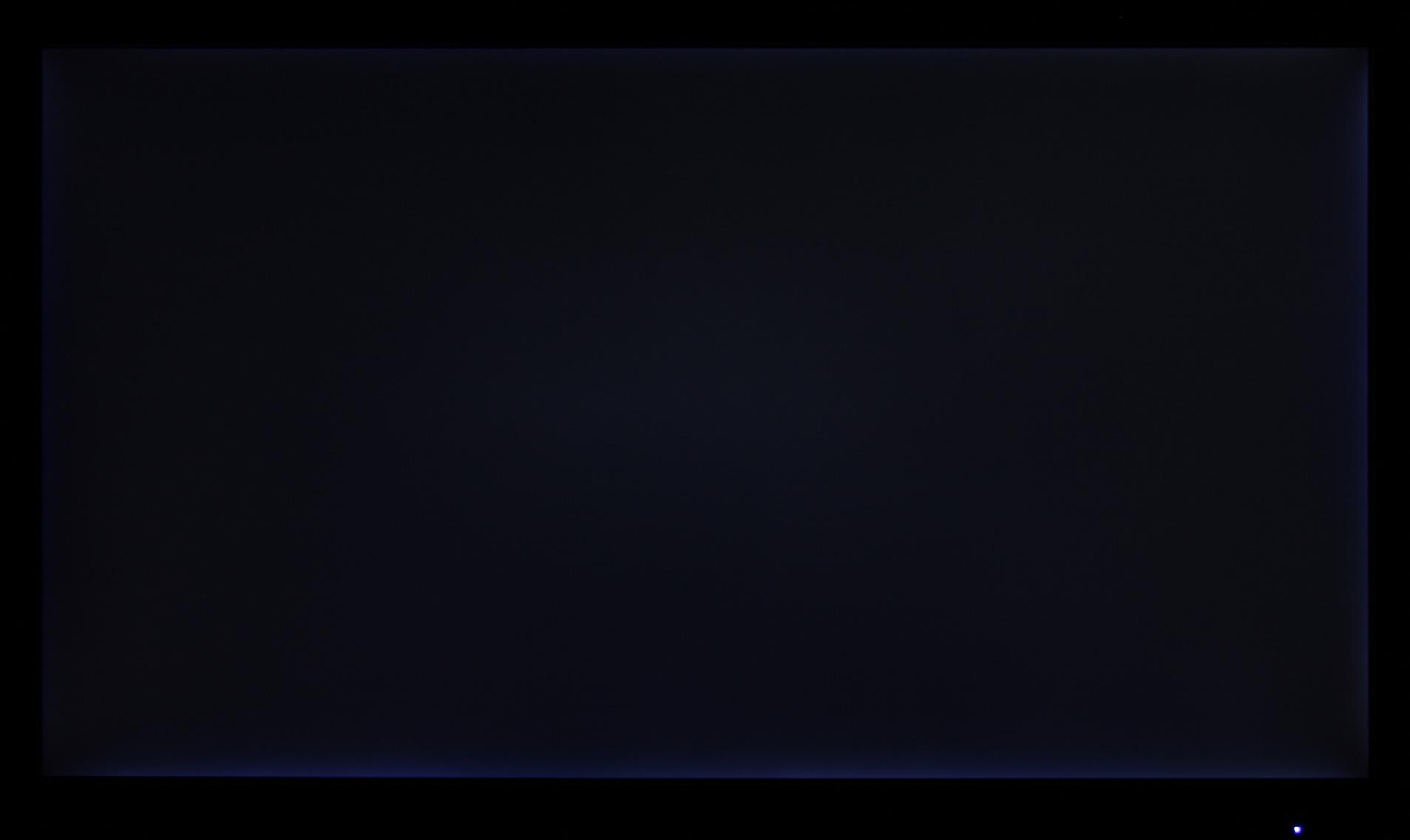

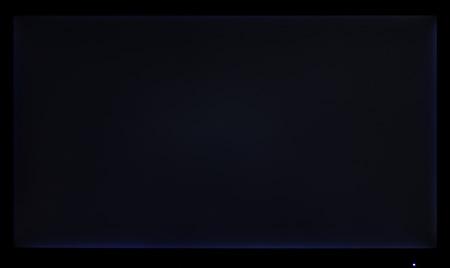

ЖК-монитор AOC U2868PQU, Черное поле

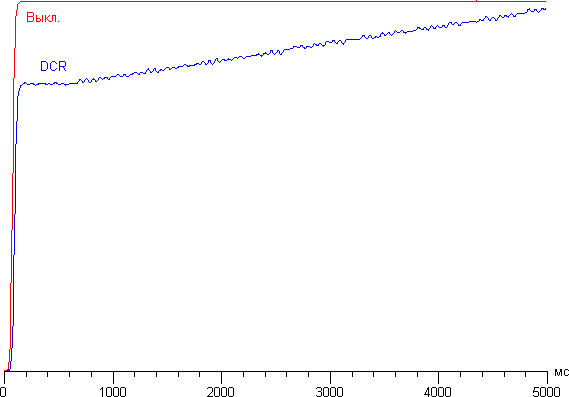

При включении режима DCR установившаяся контрастность формально возрастает до бесконечности, так как на черном поле во весь экран подсветка просто выключается. Однако скорость изменения яркости подсветки невысокая, поэтому практической пользы от этой функции немного. График ниже показывает, как увеличивается яркость (вертикальная ось) при переключении с черного поля во весь экран (после 5 секунд выдержки) на белое поле тоже во весь экран при выключенной и включенной динамической подстройки яркости:

ЖК-монитор AOC U2868PQU, Динамическая контрастность

Яркость белого поля в центре экрана и потребляемая от сети мощность:

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 282 55,8
50 187 47,2
0 87 38,6

В режиме ожидания монитор потребляет 0,4 Вт, а в условно выключенном состоянии — 0,3 Вт.

Яркость монитора меняется именно яркостью подсветки, т. е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в достаточно широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Хотя для условий полной темноты минимальная яркость может показаться высоковатой.

Яркость подсветки регулируется с помощь широтно-импульсной модуляции (ШИМ) прямоугольными импульсами с амплитудой 100% и частотой 240 Гц. Графики ниже демонстрирую зависимость яркости (вертикальная ось) от времени при двух значениях настройки Яркость:

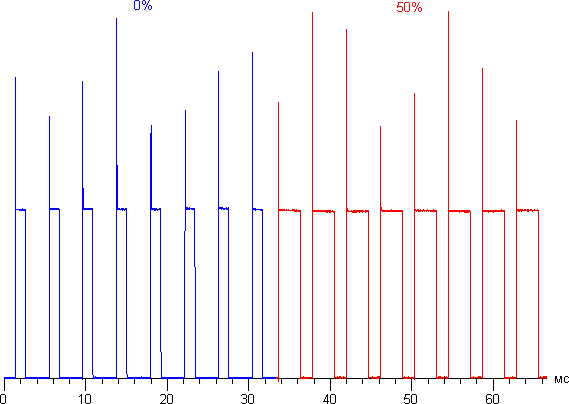

ЖК-монитор AOC U2868PQU, зависимость яркости от времени при различных значениях настройки Яркость

Частота модуляции не самая низкая из встречающихся, но все равно в зависимости от индивидуальной чувствительности такое мерцание может вызывать повышенную утомляемость при работе за монитором на пониженной яркости.

Нагрев монитора можно оценить по приведенному термоснимку со стороны задней панели, полученному после долговременной работы монитора на максимальной яркости в помещении с температурой примерно 24 °С:

ЖК-монитор AOC U2868PQU. Нагрев задней панели

Видно, что участки на задней панели нагрелись до 45 °С (в основном — это верхняя вентиляционная решетка. Метки максимума и минимума температуры перевернуты и, видимо, сдвинуты, и шкалы нет, но таковы особенности теплокамеры и ПО к ней.

Определение времени отклика и задержки вывода

Время отклика зависит от значения настройки Overdrive, которая управляет разгоном матрицы. График ниже показывает, как меняется время включения и выключения при переходе черный-белый-черный (столбики вкл. и выкл.), а также среднее суммарное время для переходов между полутонами (столбики GTG):

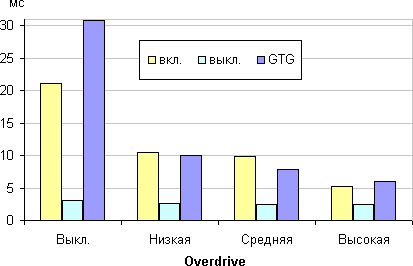

ЖК-монитор AOC U2868PQU, время отклика от значения Overdrive

При значениях Overdrive отличных от Выкл. на графиках некоторых переходов появляются характерные всплески яркости, например, так выглядят графики для перехода между оттенками 40% и 60% (значения Overdrive приведены над графиками):

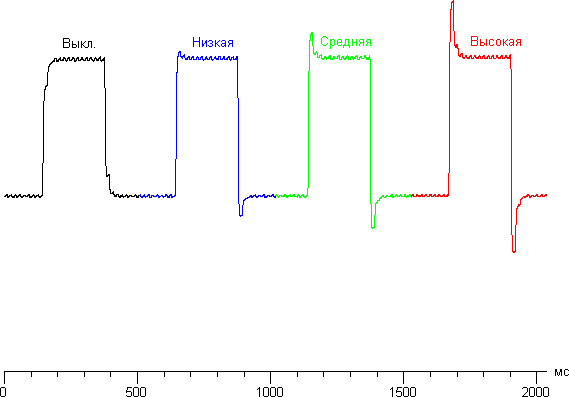

ЖК-монитор AOC U2868PQU, графики для перехода между оттенками 40% и 60% при различных значениях Overdrive

Оптимальными значениями с нашей точки зрения являются Низкая или Средняя, так как при Высокая артефакты уже заметны (но не очень). В целом с нашей точки зрения, скорости матрицы после разгона вполне достаточно даже для игр в динамичные игры.

Мы определяли полную задержку вывода от переключения страниц видеобуфера до начала вывода изображения на экран. При этом в итоговое значение не включалась неизвестная фиксированная величина задержки от запроса на переключение страниц видеобуфера до запуска АЦП с внешним фотодатчиком, установленным в центре экрана монитора, а также некая постоянная/переменная задержка, обусловленная тем, что ОС Windows не является системой реального времени с нормированными задержками и особенностями работы видеокарты, ее драйвера и Microsoft DirectX. То есть получаемая величина задержки привязана к конкретной программно-аппаратной конфигурации. В итоге задержка вывода изображения составила порядка 60 мс в режиме 1920 на 1080 пикселей и 60 Гц кадровой частоты. В случае 3840 на 2160 пикселей при 30 Гц кадровой частоты — 90 мс, а при таком же разрешении, но уже при 60 Гц задержка уменьшилась до примерно 70 мс (для подключения по DisplayPort, разумеется). Если честно, то причина таких больших задержек нам неясна. В общем, для динамичных игр задержка великовата, но работать при 60 Гц уже можно.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях.


ЖК-монитор AOC U2868PQU, углы обзора в вертикальной плоскости ЖК-монитор AOC U2868PQU, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор AOC U2868PQU, углы обзора по диагонали ЖК-монитор AOC U2868PQU, Яркость черного поля
По диагонали


Яркость черного поля в процентах от максимальной яркости белого поля


ЖК-монитор AOC U2868PQU, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное −30/28
Горизонтальное −44/40
Диагональное −39/39

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном и диагональном направлении, при этом графики яркости полутонов не пересекаются во всем диапазоне измеряемых углов. При небольшом отклонении вниз инвертируются темные оттенки, при большом отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° приближается к отметке 10:1 и опускается ниже при отклонении вниз более чем на 77°.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:


ЖК-монитор AOC U2868PQU, Сдвиг цвета по вертикали вверхЖК-монитор AOC U2868PQU, Сдвиг цвета по диагонали

ЖК-монитор AOC U2868PQU, Сдвиг цвета в горизонтальной плоскости

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, только при отклонении вверх и по диагонали вверх хотя бы основные цвета не сильно изменяются в оттенке. Вообще, значительный сдвиг большинства оттенков является наряду с инвертированием яркости полутонов характерной особенностью матриц типа TN.

Выводы

Подобные мониторы с очень высоким разрешением, но на матрицах типа TN могут быть востребованы в тех случаях, когда на экран нужно выводить много информации в виде единого поля, которое неудобно, например, разбивать на несколько мониторов или постоянно прокручивать, и при этом к качеству цветопередачи не предъявляются высокие требования. Как пример — работа с системами CAD/CAM.

Достоинства:

  • Четыре видеовхода
  • Строгий дизайн
  • Удобная и регулируемая подставка
  • VESA-площадка 100 на 100 мм
  • Поддержка MHL
  • Эффективный регулируемый разгон матрицы
  • Четырехпортовый концентратор USB (3.0/2.0) с портом для быстрой зарядки
  • Режимы картинка-в-картинке и картинка-рядом-с-картинкой
  • Полезный комплект программ
  • Русифицированное меню

Недостатки:

  • Невысокое качество цветопередачи
  • Мерцание подсветки на пониженной яркости

Мы благодарим компанию Графитек
за предоставленный комплект X-Rite i1Publish Pro 2,

представительство Nvidia в России за предоставленную для тестового стенда профессиональную видеокарту Nvidia Quadro 4000,

а также компанию Sven, чья система 2.0 Sven SPS-707
создает приятный акустический фон в нашей тестовой лаборатории.
