ЖК-монитор AOC i2252Vwh


Тенденцию проникновения мониторов с матрицами типа *VA и IPS в нижний ценовой диапазон можно только приветствовать. Возможно, в скором времени сегмент мониторов с TN-матрицами сократится до крайне дешевых моделей и стереоскопических с поддержкой 120 кадр/с.

Содержание:

Паспортные характеристики, комплект поставки и цена

Тип матрицыIPS со светодиодной подсветкой
Диагональ54,52 см (21,5 дюйма)
Отношение сторон16:9 (475,2×267,3 мм)
Разрешение1920×1080 пикселей
Шаг пикселей0,2475 мм
Яркость250 кд/м²
Контрастность1000:1, динамическая 20 000 000:1
Углы обзора178° (гор.) и 178° (верт.) до контраста > 10:1
Время отклика5 мс
Количество отображаемых цветов16,7 млн.
Интерфейсы
  • Аудио/видеовход HDMI
  • Видеовход DVI-D (с HDCP)
  • Видеовход VGA
  • Аудиовход (гнездо 3,5 мм миниджек)
  • Выход на наушники (гнездо 3,5 мм миниджек)
Совместимые видеосигналыДо 1920×1080 пикселей при 60 Гц
Отчет MonInfo для VGA-подключения
Отчет MonInfo для DVI-подключения
Отчет MonInfo для HDMI-подключения
Акустическая системаВстроенные громкоговорители
Особенности
  • Регулировка подставки: наклон 3° вперед и 19° назад
  • 75×75 мм площадка VESA для настенного монтажа
  • Разъем для кенсингтонского замка
Размеры (Ш×В×Г) 512,25×378,56×171.7 мм с подставкой
Масса3,15 кг
Потребляемая мощностьМаксимум менее 45 Вт, 23 Вт типично
0,5 Вт в режиме ожидания
менее 0,3 Вт в выключенном состоянии
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Монитор
  • Основание подставки
  • Стойка подставки
  • Кабель питания (евровилка)
  • Видеокабель VGA
  • Аудиокабель 3,5 мм миниджек
  • CD-ROM с ПО, драйвером и руководством пользователя
Ссылка на сайт производителяwww.aoc-europe.com
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) Н/Д(0)

Внешний вид

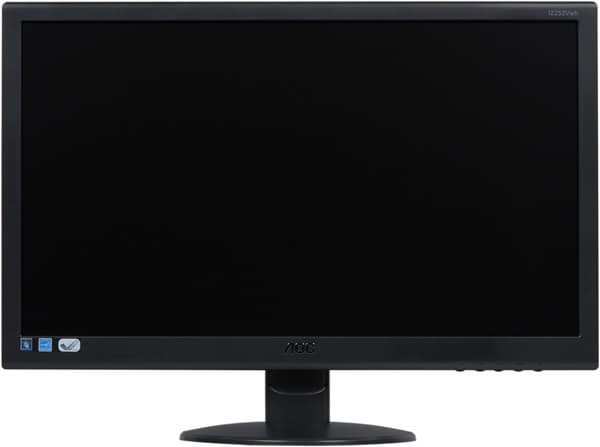

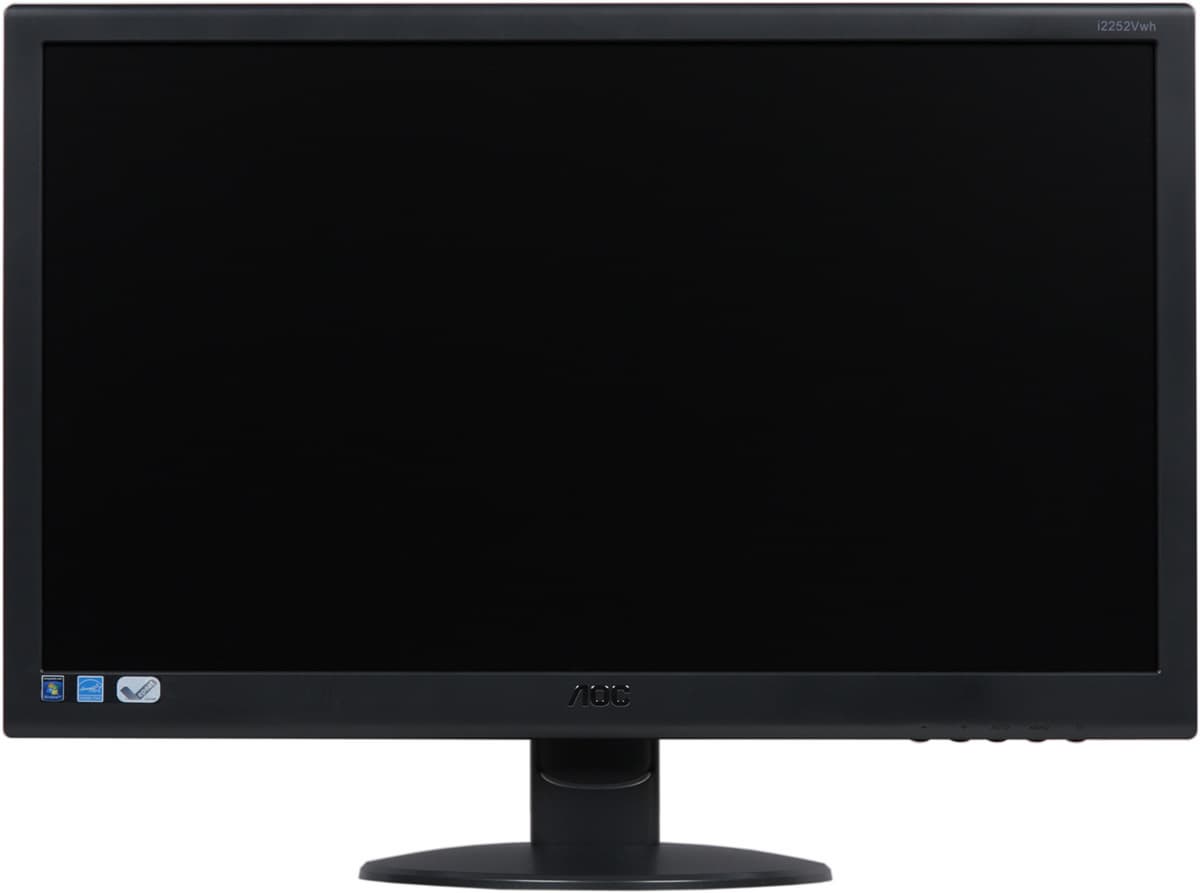

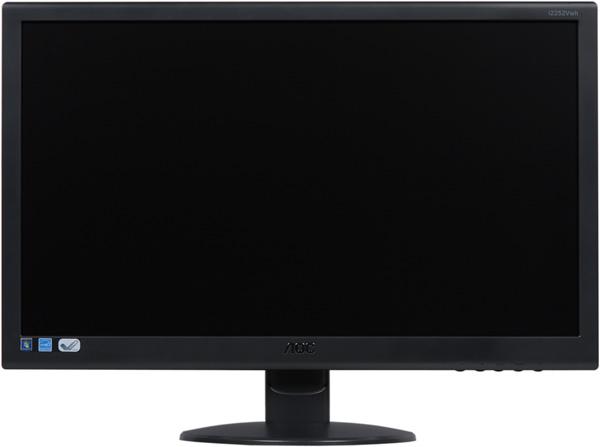

ЖК-монитор AOC i2252Vwh, вид спереди

Корпус блока экрана, стойка и основание подставки изготовлены из практичного черного пластика с матовой поверхностью. Матрица экрана черная и матовая.

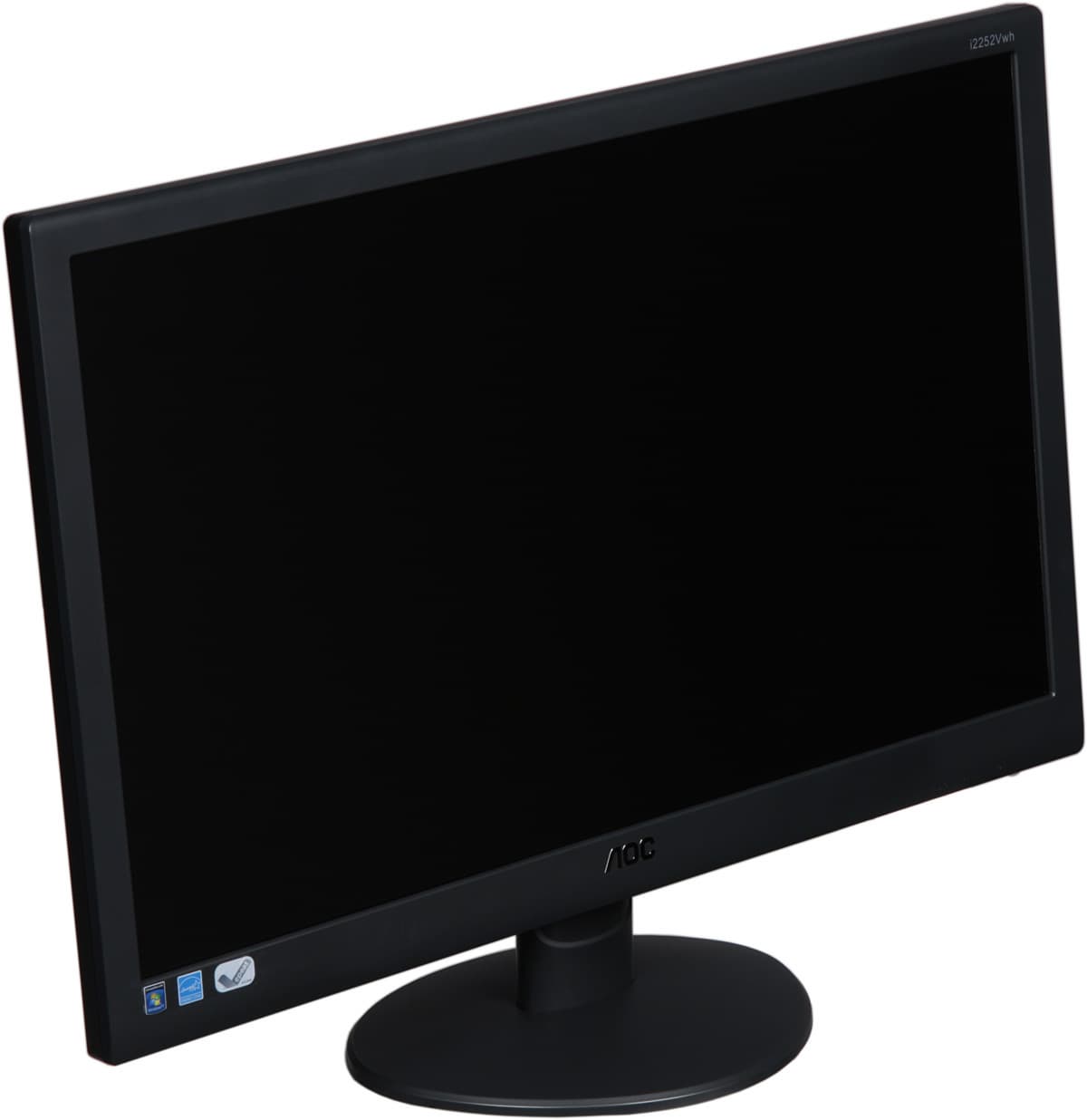

ЖК-монитор AOC i2252Vwh, общий вид

На нижнем торце ближе к правому углу находятся пять кнопок управления и индикатор состояния.

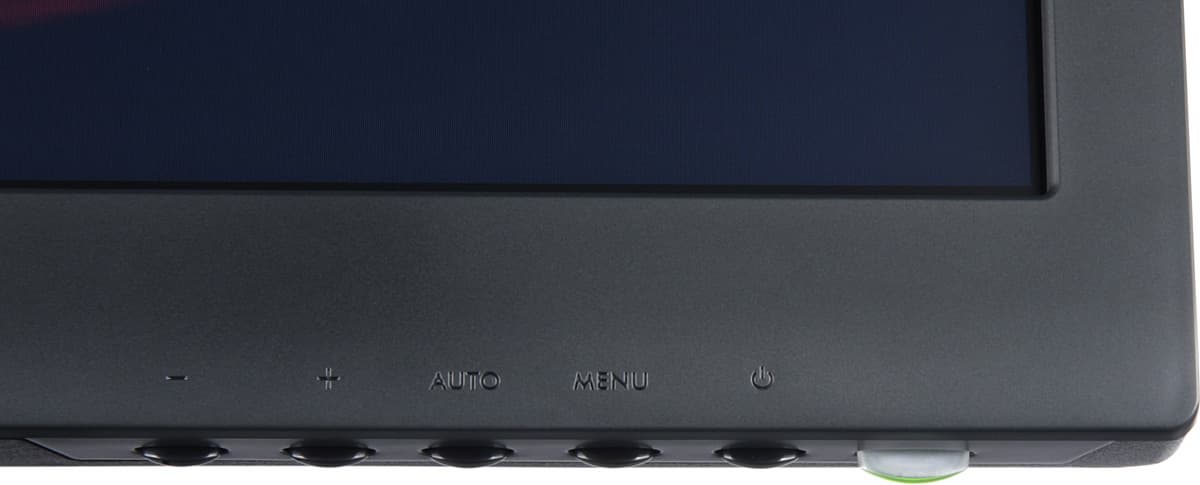

ЖК-монитор AOC i2252Vwh, контрольная панель

Обозначения кнопок просто выдавлены на фронтальной рамке и практически не читаемы. Через решетки снизу можно разглядеть два небольших громкоговорителя овальной формы, расположенных несимметрично относительно центра. Разъем питания и интерфейсные разъемы расположены на задней панели и ориентированы назад.

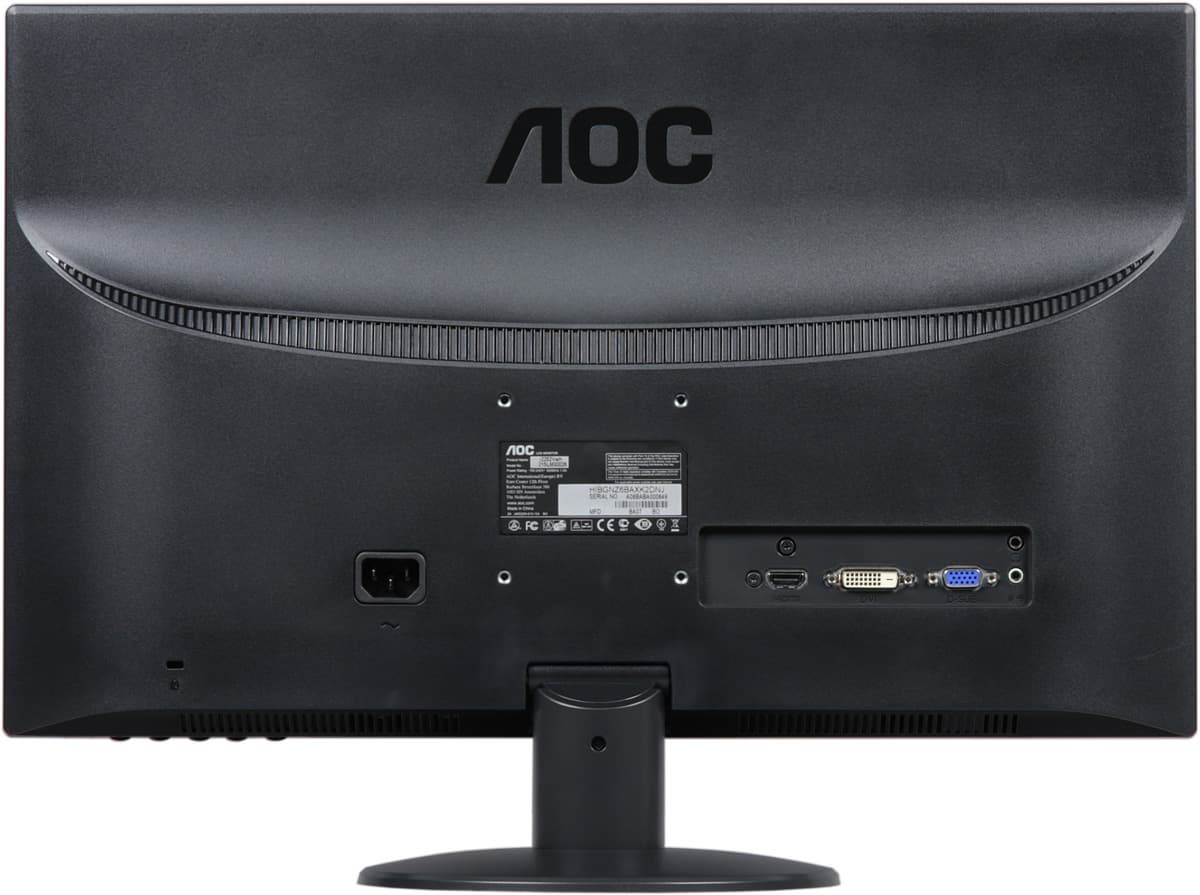

ЖК-монитор AOC i2252Vwh, вид сзади

Также на задней панели можно обнаружить разъем для замка Кенсингтона. Монитор оснащен встроенным блоком питания, возможно, поэтому не обошлось без вентиляционных решеток — на задней панели внизу и в средней ее части. Основание подставки снизу усилено ребрами жесткости. Четыре резиновые ножки-таблетки надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.

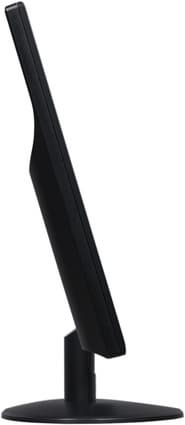

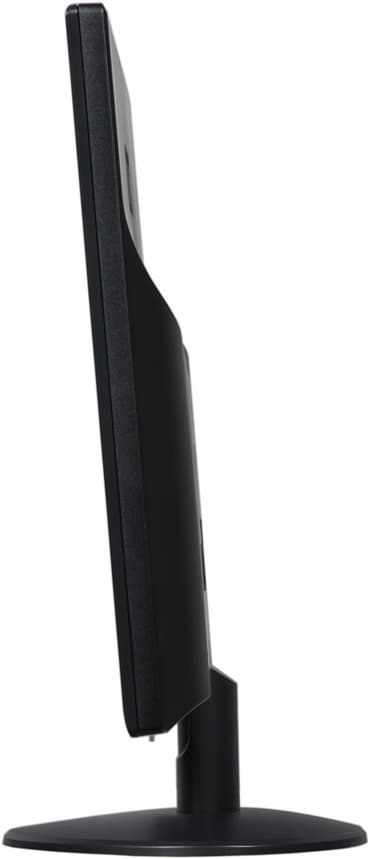

ЖК-монитор AOC i2252Vwh, вид сбоку    ЖК-монитор AOC i2252Vwh, вид сбоку

При необходимости штатную подставку можно отсоединить и закрепить блок экрана на VESA-совместимом кронштейне (площадка 75 на 75 мм).

Коммутация

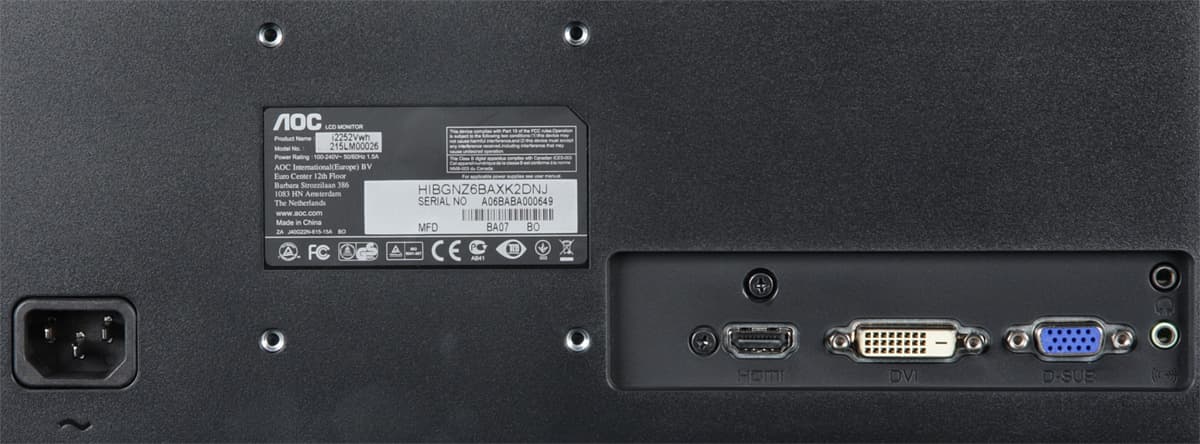

ЖК-монитор AOC i2252Vwh, разъемы

Монитор оснащен тремя входами: HDMI, DVI-D и VGA. Вход DVI-D поддерживает HDCP, поэтому, воспользовавшись кабелем-переходником (или переходником и HDMI-кабелем), к этому входу можно подключать бытовой плеер с HDMI-выходом. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид на встроенные громкоговорители и через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. При работе от других входов звук в аналоговом виде можно завести через второй разъем миниджек 3,5 мм. Встроенные громкоговорители звучат согласно их размерам и акустическому окружению — негромко и с заметным «пластмассовым» призвуком из-за паразитных резонансов корпуса. Мощности выхода хватило, чтобы в 32-омных наушниках громкость была достаточной, но без запаса. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно, однако звуки с предельным по уровню значением амплитуды перегружают звуковой тракт.

Меню, локализация и управление

Индикатор питания при работе неярко светится зеленым, в режиме ожидания — оранжевым и не горит, если монитор выключен. Когда на экране нет меню, то кнопка «» отвечает за активацию функции Clear vision, кнопка «+» — регулировку громкости, AUTO — выбор входа, а при долгом нажатии — запуск автоматической подстройки под параметры VGA-сигнала. Меню представляет собой широкую полосу со значками страниц в верхней части и с настройками в нижней. Навигация по меню далеко не самая удобная. При настройке изображения меню остается на экране, что немного мешает оценке вносимых изменений. Меню можно передвинуть и отрегулировать прозрачность его фона. Есть русская версия экранного меню.

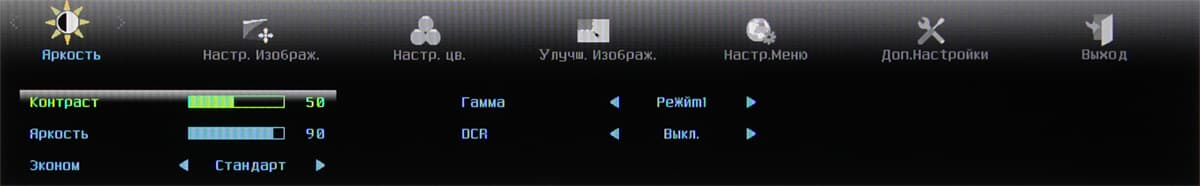

ЖК-монитор AOC i2252Vwh, меню установок

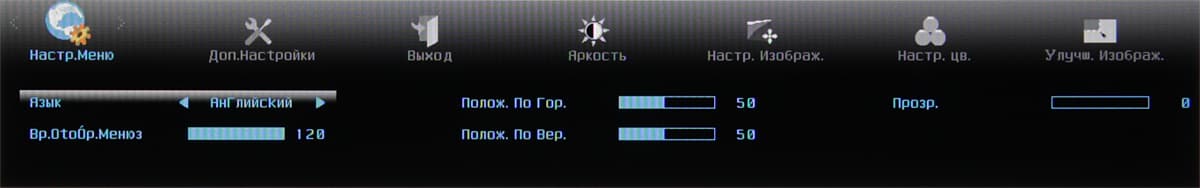

Кириллический шрифт меню слегка неровный, но читаемый. Качество перевода надписей в меню на русский язык среднее. В меню можно активировать таймер на выключение (1-24 часа). На CD-ROM из комплекта мы обнаружили руководства пользователя в виде PDF-файлов (русскоязычная версия присутствует). Кроме того, на этом диске есть программа для настройки монитора с компьютера i-Menu, менеджер по энергосбережению e-Saver, организатор рабочего стола Screen+, а также драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании мы нашли программы, но не руководства и драйверы.


Присутствуют стандартные настройки Контраст и Яркость.

ЖК-монитор AOC i2252Vwh, меню установок

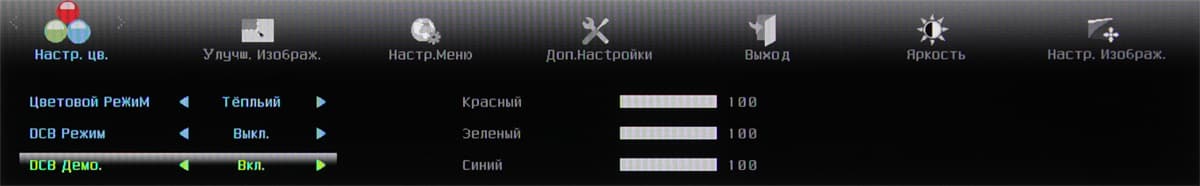

Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.

ЖК-монитор AOC i2252Vwh, меню установок

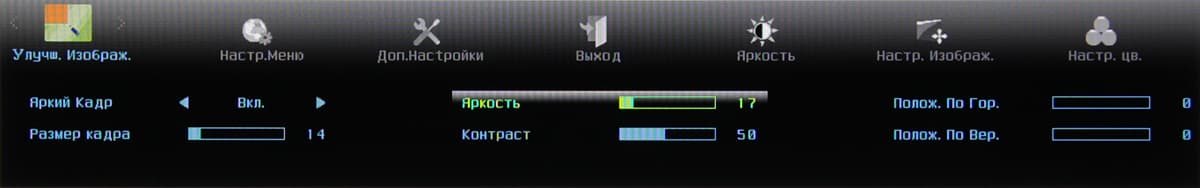

Список Гамма — это три профиля гамма-коррекции, Эконом — предустановленные установки яркости, DCB — специальные профили цветокоррекции, а при выборе DCB Демо. экран делится на две половинки, на одной демонстрируется исходное изображение, на другой — скорректированное. Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения.

ЖК-монитор AOC i2252Vwh, меню установок

При этом можно изменять размер и положение этой области.

Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением пропорций 4:3. Доступность режимов определяется типом видеосигнала.

При VGA-подключении автоматическая подстройка под параметры VGA-сигнала выполняется быстро и правильно, а на шкале серого различаются все оттенки. Как при VGA, так и при DVI- и HDMI-подключении поддерживается разрешение до 1920×1080 пикселей при 60 кадр/с включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. При включении Clear vision контурная резкость повышается только в полутонах. «Кристаллический» эффект отсутствует.

Кинотеатральные режимы работы мы тестировали с использованием Blu-ray-плеера Sony BDP-S300. Подключение — HDMI с помощью кабеля-переходника. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p (50/60 кадр/с) монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. При подключении по DVI (с помощью кабеля переходника с HDMI на DVI) поддерживаются те же режимы, что и по входу HDMI.

Тестирование ЖК-матрицы

Оценка качества цветопередачи

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Гамма. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):

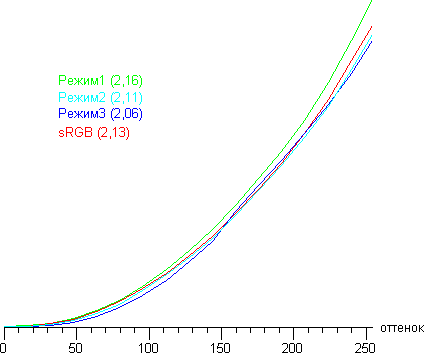

ЖК-монитор AOC i2252Vwh, Гамма-кривые

Реальная гамма-кривая ближе всего к стандартной при значении Режим1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку контрастность мы устанавливали в 45, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

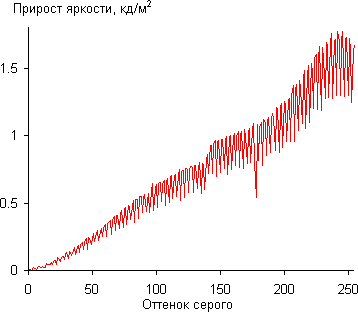

ЖК-монитор AOC i2252Vwh, Дифференциальная гамма-кривая

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

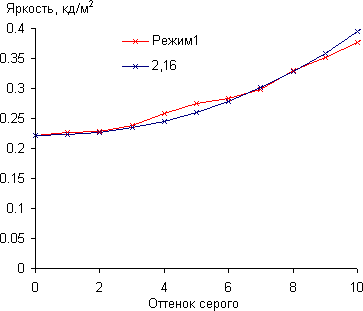

ЖК-монитор AOC i2252Vwh, Гамма-кривая, начальный участок

Аппроксимация полученной гамма-кривой дала показатель 2,16, что близко к стандартному значению 2,2, при этом аппроксимирующая показательная функция несильно отклоняется от реальной гамма-кривой:

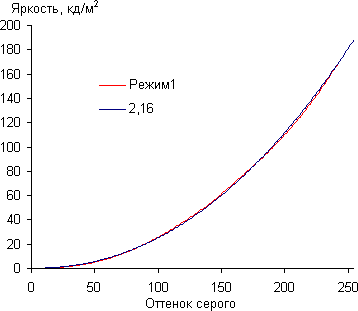

ЖК-монитор AOC i2252Vwh, Гамма-кривая

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).

Цветовой охват близок к sRGB:

ЖК-монитор AOC i2252Vwh, цветовой охват

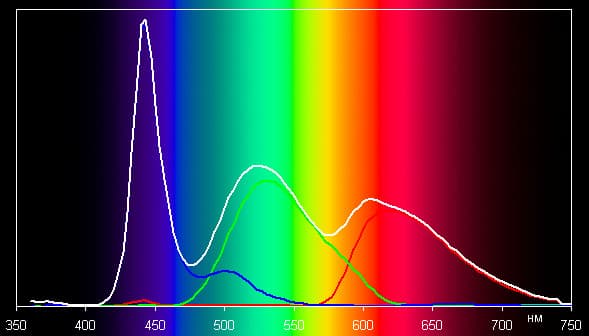

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов):

ЖК-монитор AOC i2252Vwh, спектр

Такой спектр с широкими горбами характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача даже при выборе профиля sRGB несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции профиля (близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая):

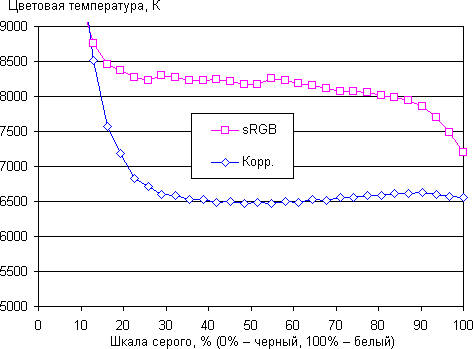

ЖК-монитор AOC i2252Vwh, цветовая температура

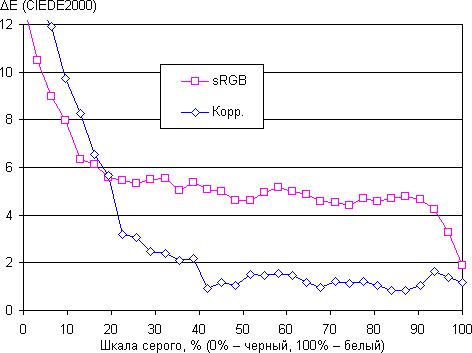

ЖК-монитор AOC i2252Vwh, дельта E

Ручная коррекция существенно улучшила цветопередачу — на большей части шкалы серого ΔE стала меньше 2 единиц, а цветовая температура приблизилась к 6500 К.

Измерение равномерности черного и белого полей, яркости и энергопотребления

Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.

Параметр Среднее Отклонение от среднего
мин., % макс., %
Яркость черного поля 0,24 кд/м² −20,9 80,3
Яркость белого поля 211 кд/м² −8,4 4,9
Контрастность 895:1 −49,1 18,0

Аппаратные измерения показали очень хорошую равномерность яркости белого поля. Равномерность черного поля и контрастности несколько хуже. Черное поле на большей части площади равномерное, и только впритык к рамке в паре мест есть локальное повышение яркости:

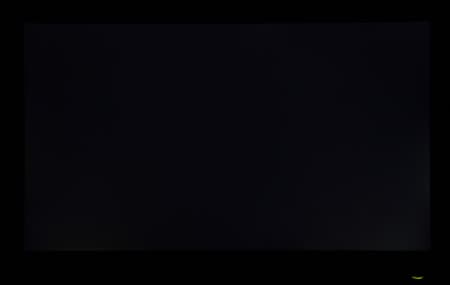

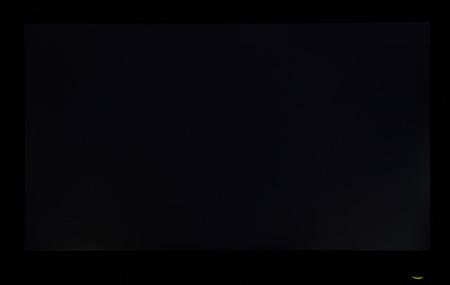

ЖК-монитор AOC i2252Vwh, Черное поле

В мониторе есть функция динамической подстройки яркости подсветки, которая работает не только в случае черного поля во весь экран, поэтому какая-то практическая польза, возможно, от нее есть.

Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».

Значение настройки Яркость Яркость, кд/м² Потребление электроэнергии, Вт
100 218 32,5
50 144 25,0
0 68,2 17,6

В режиме ожидания монитор потребляет 0,3 Вт, в выключенном состоянии — 0,2 Вт.

При уменьшении параметра Яркость меняется только яркость подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в указанных пределах. Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100%-ной амплитудой) — 240 Гц.

Определение времени отклика и задержки вывода

Время отклика при переходе черный-белый-черный равно 17,1 мс (8,1 мс вкл. + 9,0 мс выкл.). Переходы между полутонами происходят в среднем за 25,9 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика.

Задержка вывода изображения относительно ЭЛТ-монитора составила 2,1 мс при VGA-подключении, 3,5 мс при DVI- и при HDMI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.

Измерение углов обзора

Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном, горизонтальном и диагональном (из угла в угол) направлениях. Так как свойства IPS-матрицы примерно симметричны относительно вертикальной и горизонтальной осей, то для экономии времени измерения проводились только при отклонении вверх, вверх и вправо по диагонали и вправо, но для наглядности и удобства сравнения графики были достроены симметричным отражением кривых относительно вертикальной оси.

ЖК-монитор AOC i2252Vwh, углы обзора в вертикальной плоскости ЖК-монитор AOC i2252Vwh, углы обзора в горизонтальной плоскости
В вертикальной плоскости


В горизонтальной плоскости


ЖК-монитор AOC i2252Vwh, углы обзора по диагонали ЖК-монитор AOC i2252Vwh, Яркость черного поля
По диагонали


Яркость черного поля


ЖК-монитор AOC i2252Vwh, Контрастность
Контрастность

Уменьшение яркости на 50% от максимального значения:

Направление Угол, градусы
Вертикальное 31
Горизонтальное 44
Диагональное 38

Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. Чуть быстрее падает яркость при отклонении в вертикальном направлении. При отклонении в диагональном направлении поведение яркости оттенков имеет промежуточный характер между вертикальным и горизонтальным направлениями, за исключением яркости черного поля, которая начинает резко возрастать уже при 20° отклонения от перпендикуляра к экрану. Если сидеть от экрана на расстоянии 50-60 см, то черное поле по углам будет заметно светлее, чем в центре. Диагональное повышение яркости черного поля не так сильно выражено, как в типичных мониторах на IPS-матрицах, но черное поле при этом приобретает выраженный синий оттенок. Контрастность в диапазоне углов ±82° для двух направлений значительно превышает 10:1 и только для диагонального направления приближается к отметке 10:1, но не опускается ниже.

Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:

ЖК-монитор AOC i2252Vwh, Сдвиг цвета по вертикалиЖК-монитор AOC i2252Vwh, Сдвиг цвета в горизонтальной плоскости

ЖК-монитор AOC i2252Vwh, Сдвиг цвета по диагонали

В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3.

Из графиков следует, что только светло-синий во всех трех случаях и серый при горизонтальном отклонении претерпевают существенный сдвиг оттенка.

Выводы

Конструкция подставки и используемые материалы соответствуют невысокой цене монитора, и если бы не матрица типа IPS, с отличными углами обзора, то данная модель вообще не привлекала бы к себе внимания. По совокупности свойств монитор допустимо отнести к универсальным, пригодным для выполнения типичной офисной работы, непрофессиональной работы с графикой и для просмотра кино. Функции разгона матрицы нет, поэтому в динамичных играх может ощущаться некоторая нехватка скорости переключения ЖК-ячеек.

Достоинства:

  • Высокое качество цветопередачи
  • Минимальная задержка вывода
  • Практичный дизайн
  • Русифицированное меню

Недостатки:

  • Невысокое качество русификации экранного меню
