Soltek 85DR-C - системная плата на базе чипсета i845D

Чипсет i845D

Эта плата от Soltek имеет две вариации: у одной BIOS выполнен на основе версии Modular 6.00PG от Award, а у другой - на основе версии 2.01a от AMI. В нашей лаборатории побывал первый вариант - с богатым выбором настроек, а также фирменными технологиями "Red Storm Overclocking" и "SmartDoc Anti-Burn Shield".

Комплект поставки включает:

Упаковку: коробка привычного дизайна;
Документацию: руководство пользователя и руководство по применению идущего в комплекте с платой программного обеспечения - оба на английском языке;
Кабели: один АТА 66/100 и шлейф для подключения дисковода;
Дополнительный термистор;
Два вложенных в пластиковую "раскладушку" компакт-диска с программным обеспечением, включающим:
- необходимые для работы платы драйверы;
- руководства пользователя в формате PDF для большого количества различных плат;
- несколько программ для мониторинга системы;
- программу для изменения частоты FSB из Windows;
- Adobe Acrobat Reader 5.0;
- Trend Micro PC-Cillin 2000;
- Farstone Virtual Drive 6.01;
- PowerQuest PartitionMagic 6.0;
- PowerQuest Drive Image 4.0.

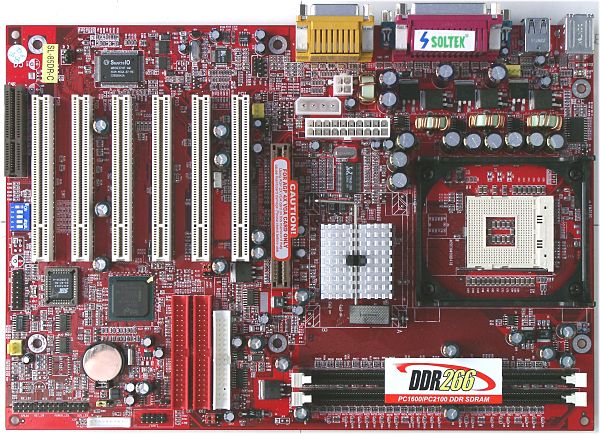

Разводка платы не совсем удобна: разъемы IDE расположены позади слотов PCI (что не только затрудняет манипуляции с ними, но и ухудшает вентиляцию), а аудиовходы (что уже привычно) - перед этими слотами. Впрочем, некоторая скученность элементов объясняется небольшими (21 см) размерами платы в ширину. В расчете на владельцев старых, не соответствующих спецификации ATX 2.03, блоков питания на плате предусмотрены два разъема для подачи +12 В на плату - один из них выполнен в виде традиционного разъема питания для жестких дисков и т. п. Для предотвращения возможных проблем с креплением массивных кулеров на процессорный сокет на оборотной стороне платы применена пластина из специального пластика.

Фотография аналогичного разъема платы Soltek 85DRS2

Для стабилизации работы платы в цепях питания процессора применены 9 конденсаторов по 2200 мкФ и 4 по 1500 мкФ.

На плату интегрированы следующие контроллеры: AC'97 codec ALC201A от Avance Logic (в качестве звукового решения) - в принципе эта микросхема поддерживает SPDIF, но соответствующий разъем отсутствует; а также I/O-контроллер W83637HF-AW от Winbond (поддерживающий интерфейсы считывателей смарт- и флэш-карт форматов Memory Stick и Secure Digital, разъемы для которых на плате присутствуют).

На плате нет разведенных мест с нераспаянными элементами.

Краткие характеристики платы: разъемы памяти - 2 DDR SDRAM; слоты расширения - AGP/ 6 PCI/ CNR; порты ввода/вывода - 2 COM/ LPT/ 2 PS/2/ 4 USB (хотя чипсет поддерживает все 6); размеры - 305х210 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателей	Перемычка для очистки содержимого CMOS
	Перемычка для выбора типа подключенного адаптера для флэшкарт		SD/MS
	Набор переключателей для выбора частоты работы FSB		100, 103, 105, 111, 130 и 133 МГц
	Набор перемычек для выбора напряжения, подаваемого на модули памяти		2.5, 2.6, 2.7 и 2.8В
	Набор перемычек для выбора напряжения, подаваемого на шину AGP		1.5, 1.6, 1.7 и 1.8В
Из BIOS, основанного на версии 6.00PG от Award	Настройки таймингов памяти	+	CAS Latency Active to Precharge Delay RAS to CAS Delay RAS Precharge
	Выбор частоты работы памяти	+	DDR200, DDR266
	Настройка работы шины AGP	-
	Настройка работы шины PCI	+
	Возможность изменения делителя частоты для шин AGP и PCI	-	Для AGP - 2:2, 2:3, 2:4, 2:5, 2:6, 2:7 и 2:8
	Ручное распределение прерываний по слотам	+
	Изменение частоты FSB	+	С шагом в 1 Мгц, 100 - 255 МГц
	Изменение коэффициента умножения процессора	+	x8 - x50
	Изменение напряжения ядра процессора	+	1.1 - 1.85В, шаг 0.025В
	Изменение напряжения памяти	-
	Изменение напряжения чипсета	-
	Изменение напряжения шины AGP	-

Богатый выбор настроек и прекрасная скорость этой материнской платы по праву дают ей возможность занять первые места в рейтингах продаж.

Результаты тестов:

Плата Soltek 85DR-С предоставлена компанией "ИМПЕКС" (Москва, Можайское ш., 5; тел. +7(095)4433001, 4436001)

Дмитрий Майоров (destrax@ixbt.com)
Сергей Пикалов (peek@ixbt.com)
Опубликовано -- 8 февраля 2002 г.
