Shuttle AV45GTR — системная плата на базе чипсета VIA P4X266A


Данная модель продолжает линейку плат на чипсетах от VIA для процессоров Intel Pentium 4, ничем принципиально от своих предшественниц не отличаясь. При этом она неплохо «упакована» и будет представлять интерес для широкого круга пользователей.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы и руководство по настройке IDE RAID — на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB;
  • Планку на заднюю панель компьютера с выходом Center/Sub;

  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • DirectX 8.1.

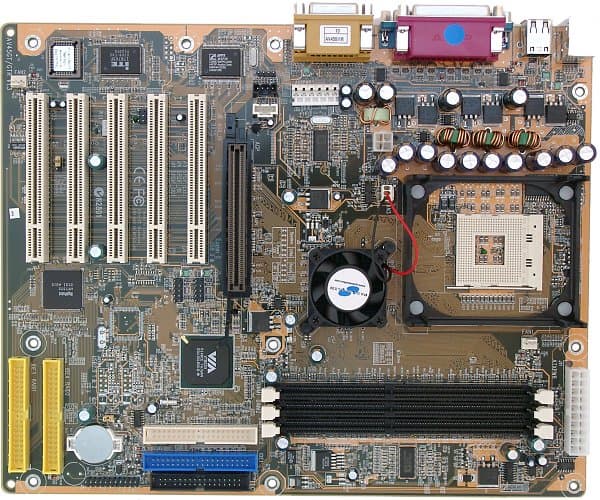

Разводка платы не самая удачная: разъемы аудиовходов находятся перед слотом AGP, а разъемы FDD и IDE — позади слотов PCI, к тому же при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 10 конденсаторов по 3300 мкФ и 4 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch с возможностью подключения аудиосистем 5.1;
  • IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью создания RAID уровней 0, 1, 0+1 по протоколу ATA133.

Не распаяны, но разведены на плате: контроллер шины USB 2.0 и его разъемы.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются

  • напряжения процессора, шины AGP, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого (к нему подключен вентилятор на северном мосту чипсета).

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 1.1; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения/выключения IDE RAID
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Bank Interleave, Precharge to Active, Active To Precharge, Active to CMD, Command Rate, Burst Length
Выбор частоты работы памяти+By SPD, DDR200, DDR266
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-160 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,55, 2,6, 2,7 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS AV45SI1S, как последняя из доступных на время проведения тестирования.

Неплохие возможности для настройки системы и добротная функциональная насыщенность модели дают нам право полагать, что плата понравится многим, особенно с учетом ее относительно невысокой цены.
