Shuttle AK35GT2R — системная плата на базе чипсета VIA KT333


Хорошая плата — это первое впечатление, которое возникает после того, как откроешь коробку. Компания без лишней помпы и шума выпустила неплохо «упакованную» плату на базе PCB, оставшейся в наследство от основанной на VIA KT266A модели.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы и руководство по настройке IDE RAID — все на английском языке;
  • Кабели: 2 ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с двумя портами USB;
  • Планку на заднюю панель компьютера с разъемом для подключения компонентов АС — Center/Sub;

  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы;
    • Adobe Acrobat Reader.

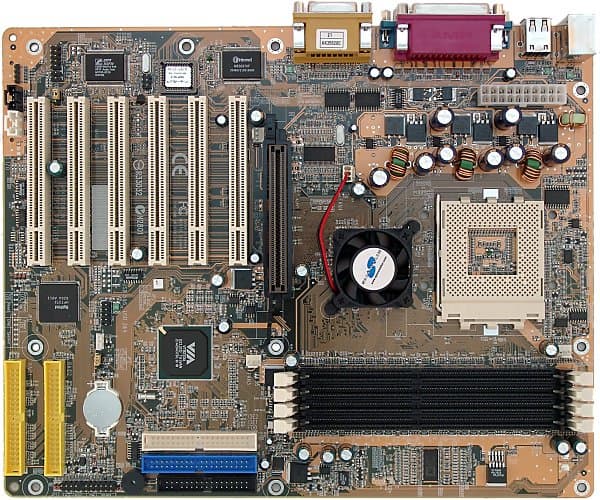

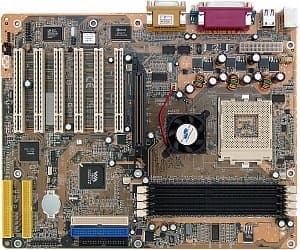

Разводка платы не совсем удобна: разъемы IDE RAID находятся позади слотов PCI, разъемы аудиовходов — перед ними, рядом с краем платы, а разъем питания — между процессорным сокетом и блоком задней панели платы. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, краткое описание всех перемычек приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 3300 мкФ (высокий показатель).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе микросхемы C-Media CMI8738/PCI-6ch, с возможностью подключения аудиосистем 5.1 и разъемом SPDIF-In/Out;
  • контроллер IDE RAID, реализованный на базе микросхемы HighPoint HPT372, с возможностью создания RAID уровней 0, 1, 0+1 при использовании протокола ATA133.

Не распаяны, но разведены на плате: разъем для подключения дополнительных портов USB.

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора и памяти, +3,3, +/-5 и +/-12 В, VBAT, +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком в сокете) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 2 для нерегулируемого (к одному из них подключен вентилятор на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для запрещения записи в Flash EEPROM
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+Cycle Length, Bank Interleave, Precharge to Active, Active to Precharge, Active to CMD, Queue Depth, Command Rate
Выбор частоты работы памяти+By SPD, 100, 133 и 166 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-200 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5,5-x14
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+Default, 2,55, 2,6 и 2,7В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS AK35S20C, как последняя из доступных на время проведения тестирования.

Плата ничем особым не выделяется, и даже комплект поставляемого ПО выглядит крайне бледно на фоне конкурентов, но минимально необходимая функциональность с несколькими приятными бонусами все же присутствует. К тому же скорость в наших тестах эта модель продемонстрировала одну из самых высоких, так что при своей невысокой цене она наверняка будет неплохо воспринята покупателями.
