Sapphire Pure Element (PE-AM2RS690MH) — системная плата на базе чипсета AMD 690G (Socket AM2)


  • Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)

Компания Sapphire, бывший эксклюзивный партнер компании ATI, ныне, по очевидным причинам, выпускает платы для AMD-платформы на чипсетах под одноименной маркой. Таким образом, ее продукцию можно считать «референсной» для данной платформы. А какие свойства соответствуют референсному дизайну, вообще? Максимально удобная для массовой сборки конструкция платы, возможность работать в разных корпусах, в том числе и недорогих с не лучшим образом устроенной вентиляцией, невысокая цена. Посмотрим как обстоят дела в данном случае. Впрочем, на чипсете AMD 690G в линейке Sapphire имеется две модели, и старшая из серии Pure Innovation традиционной белой раскраской намекает на элитарность, поэтому мы на этот раз познакомимся с младшей, по всем признаком претендующей на массовый спрос и вместе с тем не лишенной нескольких примечательных фирменных особенностей.

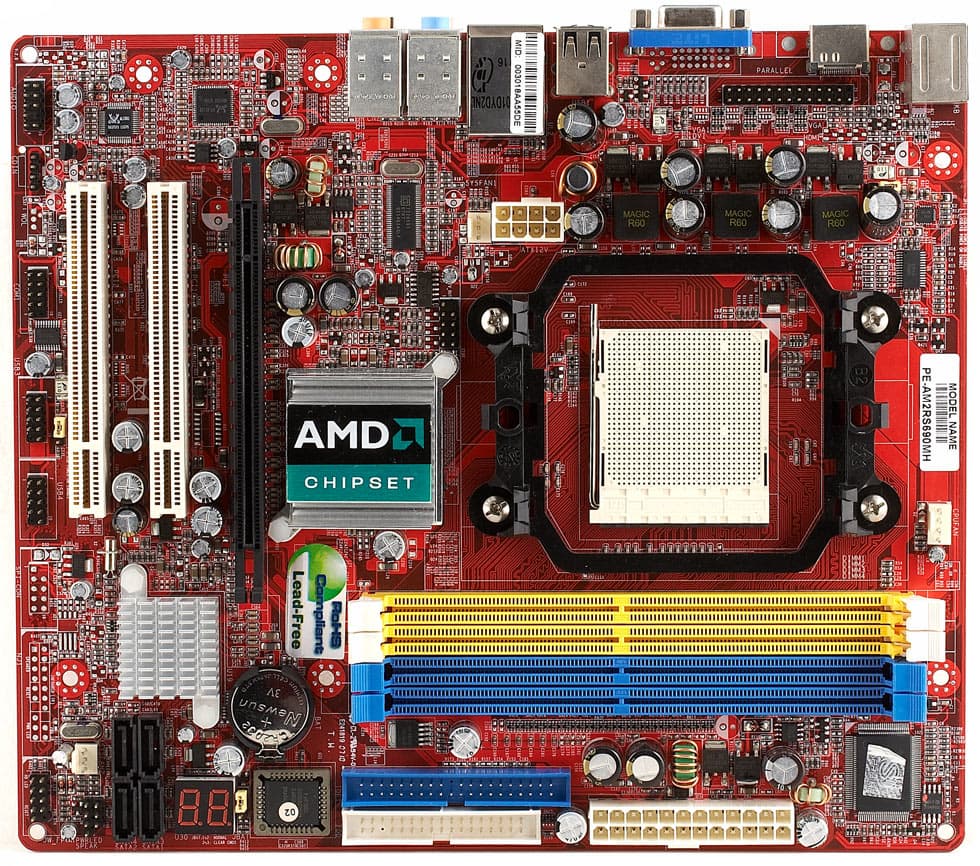

Дизайн платы удачный, если не считать того, что на microATX-платах обычно удается вписать на один слот расширения больше. Впрочем, поскольку этим портом оказывается PCI Express x1, занять который подавляющему большинству пользователей до сих пор нечем, недостаток этот отнесем к разряду несущественных.

Пассивное охлаждение чипсета справляется со своей задачей, а поскольку ребра радиатора ориентированы перпендикулярно процессорному гнезду, эффективность его может быть усилена дополнительно за счет обдува процессорным вентилятором, в случае использования подходящей модели («коробочный», к сожалению, по этому параметру не проходит). В инструкции упоминается вариант с 10/100-мегабитным сетевым адаптером вместо гигабитного (но также PCI Express, Realtek RTL-8101E), поэтому, если данная характеристика для вас важна, необходимо обратить внимание на фактически установленный контроллер на приобретаемой плате.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал, 4 конденсатора по 2200 мкФ и 3 — по 1800 мкФ. Использованы конденсаторы неопознаного производителя. Размер платы — 245×208 мм («зауженный» microATX), крепление к корпусу 6 винтами, правый край остается незакрепленным, но плату можно дополнительно зафиксировать от прогиба «грибками» через два имеющихся отверстия по краям.

Системный мониторинг (Fintek F71883FG, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, северного моста, +3,3, +5, +12 В, +5 В Stand-by и батарейки;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора), северного моста и платы (датчиками платы);
  • Smart Fan, предусмотрено автоматическое управление (для вентилятора с 4-ех контактным разъемом), для регулировки имеется два параметра — температура, соответствующая минимальной частоте вращения и выходу на максимальные обороты.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора (разумеется, плата стабильно работает и при подключении 4-контактного ATX12V, а если вы ограничитесь интегрированной видеоподдержкой, охотно довольствуется 20-контактным ATX 2.1 разъемом питания);
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 или 0+1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения планки с LPT-портом;
  • 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, в том числе процессорный, четырехконтактный, для которого доступно «интеллектуальное» управление частотой вращения из BIOS.

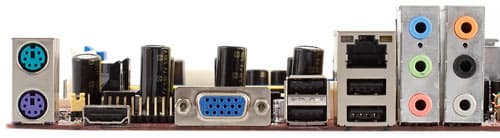

Задняя панель платы (слева направо, по блокам)

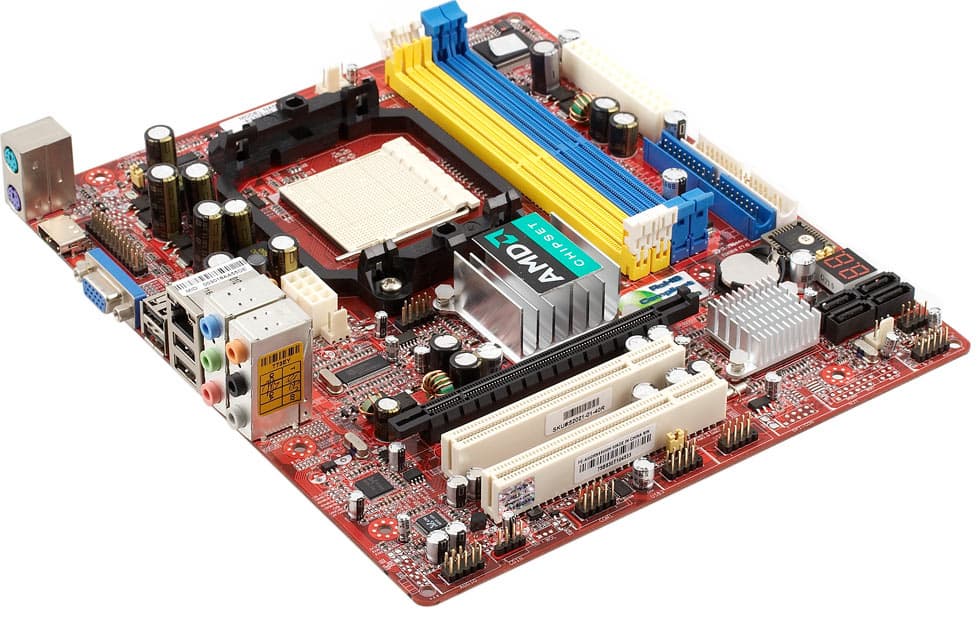

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 HDMI, 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Rear-Out, Center/Sub-Out, Side-Out).

Комплект поставки

  • Упаковка: коробка с традиционным для компании Sapphire роботоподобным персонажем, небольшого размера, оригинального дизайна для серии Pure Element;
  • Документация: брошюра-руководство на английском языке;
  • Кабели: 1 SATA, 1 ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск: с драйверами, утилитами от сторонних разработчиков для создания резервной копии данных на жестком диске, восстановления удаленных файлов и поиска вредоносных программ (spyware).
К сожалению, утилита для обновления BIOS и системных драйверов с поиском свежей версии на сайте производителя не предусмотрена.

Фирменные технологии и особенности

  • Резервная микросхема BIOS;
  • Диагностический индикатор POST-кодов.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC861, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL-8111B.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.18Очень хорошо
Уровень шума, дБ (А): -89.0Хорошо
Динамический диапазон, дБ (А): 88.8Хорошо
Гармонические искажения, %: 0.0038Очень хорошо
Интермодуляционные искажения + шум, %: 0.0097Очень хорошо
Взаимопроникновение каналов, дБ: -62.0Средне
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Хорошо (подробнее). Не самый высокий результат в тесте взаимопроникновения каналов несколько портит картину, впрочем, помимо комплектации кодеком ALС861, судя по спецификации, на данной плате можно встретить и более дорогой ALC880E, результат которого может оказаться выше.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
2 перемычки «+5 В Standby»Управление функцией включения компьютера по сигналу с USB и PS2-устройств, подключенных к портам на задней панели, и к USB-портам, выводимым с помощью планок
Из BIOS, основанного на Award BIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, Row to Row Delay, Async Latency, Row Cycle Time, Write Recovery Time
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + частота (Auto, 200, 400, 600, 800, 1000 МГц), а также разрядность (8 или 16 бит) и дополнительные настройки характеристик электрических сигналов, передаваемых по шине
Возможность задания частоты для периферийных шин + ограничение числа доступных линий PCI Express x16 до значений ×1, ×2, ×4, ×8, ×12
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—440 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4,5, с ×0,5 шагом
Изменение напряжения процессора + 0,800—1,500 В с шагом 0,025 В и дополнительно -17—+29% с переменным шагом
Изменение напряжения памяти + 1,85—2,15 В с шагом 0,10 В
Изменение напряжения северного моста чипсета + 1,25, 1,30 В

Использовалась версия BIOS от 27.04.07, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Очень даже недурные возможности для разгона процессора, включая опцию для подъема напряжения ядра, лишь относительно узкий диапазон регулировки напряжения памяти может сказаться на результате, особенно, если используются модули с изначально повышенным напряжением из дорогих высокочастотных серий.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2800 280 1,55 840 (x3)

Достойный результат, особенно с учетом того, что перед нами плата на интегрированном чипсете, в формате microATX, явно любителям разгона не адресованная. Не радует лишь отсутствие автоматического восстановления параметров по умолчанию, при зависании приходится выключать компьютер и вручную сбрасывать CMOS перемычкой.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная плата от Sapphire на чипсете ATI Radeon Xpress 1150, имеющая ровно такое же название — Sapphire Pure Element и отличающаяся лишь внутрифирменным обозначением.

Тест интегрированная графика внешняя графика
Sapphire Pure Element (PE-AM2RS485M) Sapphire Pure Element (PE-AM2RS690MH) Sapphire Pure Element (PE-AM2RS485M) Sapphire Pure Element (PE-AM2RS690MH)
Архивирование в 7-Zip, мин:сек 6:44 6:48 6:35 6:33
Кодирование MPEG4 (XviD), мин:сек 6:09 6:07 6:01 6:02
Unreal Tournament 2004 (Low@640×480), fps 27,7 32,2 76,9 76,8
Unreal Tournament 2004 (High@1024×768), fps 26,1 27,8 72,9 71,7
FarCry (Medium@800×600), fps 31,0 35,0 126,5 127,8
DOOM III (Medium@800×600), fps 13,8 14,7 133,0 133,4

Разница в игровых тестах с использованием интегрированной графики обусловлена различиями в производительности графических ядер в данных чипсетах, в остальном обе платы демонстрируют примерно равный уровень.

Выводы

Плата произвела впечатление качественно исполненного продукта с продуманным дизайном и, несмотря на рыночную позицию, характерную для microATX-моделей с интегрированной графикой, может заинтересовать не только серийных сборщиков офисных компьютеров и медиацентров, но и желающих собрать компьютер самостоятельно (и предъявляющих более высокие требования к функциональности). В частности, порадовали разгонные возможности, наличие резервной микросхемы BIOS и диагностический экран POST-кодов.
