Sapphire Pure Element (PE-AM2RS485M) — системная плата на базе чипсета ATI Radeon Xpress 1150 (Socket AM2)


  • Чипсет ATI Radeon Xpress 1150 (версия Radeon Xpress 200, применен северный мост RS485 и южный SB600)

Завершившийся процесс присоединения компании ATI к AMD на сегодняшний день не успел отразиться на составе чипсетной линейки, если не считать готовящегося переименования уже выпущенных моделей. Однако, срочной необходимости вносить какие-то изменения, если разобраться по существу, не наблюдается. И более того, не исключено, что впредь (по крайней мере, в ближайшие полгода) AMD не станет стремиться «перещеголять» NVIDIA по функциональности (что было логично для ATI), выпуская чипсеты под своей маркой, а наоборот уступит ей честь выпускать «заглавные» чипсеты для своей платформы. Что целесообразно по двум причинам: NVIDIA сейчас объективно лидирует (причем на рынке чипсетов для обеих платформ) в сегменте «для энтузиастов», и для AMD важно подтвердить заинтересованность в продолжении сотрудничества с NVIDIA и укрепить ее в стремлении оставаться самостоятельным игроком ИТ-рынка. Это вовсе не означает, что AMD не будет выпускать топовых чипсетов, но, как известно, когда речь идет о немассовых продуктах, наибольшую прибыль получает тот, кто успел выпустить свой товар первым, и опережения в несколько месяцев вполне достаточно.

Что касается недорогих чипсетов с интегрированной графикой, то здесь AMD вряд ли намеренно будет уступать инициативу (точнее планирует догнать NVIDIA в части 3D-производительности графического ядра с выпуском #AMD 690G), но на сегодня задача формулируется еще проще. Поскольку с выходом современного южного моста (SB600) претензий к набору периферийных шин и производительности USB и SATA-контроллеров более не имеется, необходимо наращивать объем их выпуска, чтобы, по мере увеличения производства процессоров, у крупных сборщиков не возникло дефицита системных плат. Сегодня мы познакомимся с реализацией подобной чипсетной связки («старожил» Radeon Xpress 1150 и «новичек» SB600) на плате от Sapphire.

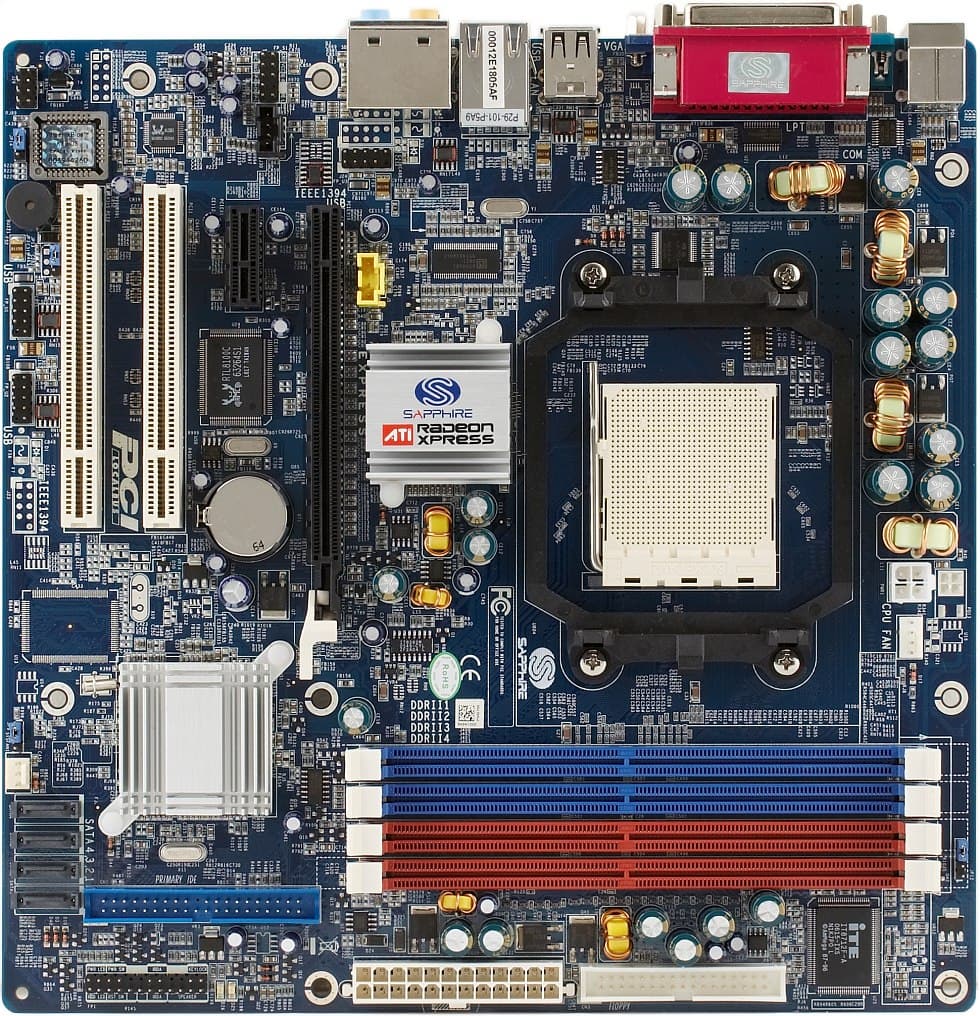

В адрес дизайнеров платы имеется единственное замечание — защелки слотов памяти при установке крупногабаритной видеокарты (например, очень многих моделей от самой Sapphire) оказываются заблокированными. Недостаток, с которым большинство производителей уже справились, в том числе, и для плат формата Micro-ATX. Расположение остальных разъемов на плате (и в особенности — SATA) можно отметить как очень удачное.

Пассивное охлаждение чипсета справляется со своей задачей на отлично и практически не требует усиления за счет косвенного (и, тем более, непосредственного) обдува, даже если вы планируете активно пользоваться «видеографическими» функциями северного моста. Впрочем, в последнем случае, мы бы рекомендовали учесть возможность его охлаждения потоком воздуха от процессорного кулера. На плате имеется разводка для FireWire-контроллера, также в инструкции упоминается вариант с гигабитным сетевым адаптером, но на официальном сайте Sapphire в серии Pure Element на сегодня значится лишь такой вариант комплектации, как в доставшейся нам версии.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал (причем половина транзисторов установлена на обратной стороне платы, до сих пор нам подобное расположение не встречалось), 6 конденсаторов по 3300 мкФ и 4 — по 1500 мкФ. Использованы конденсаторы под маркой Teapo (бренд второго эшелона, котирующийся примерно на уровне OST). Размер платы — 245×245 мм (Micro-ATX), крепление к корпусу 8 винтами, нижний угол с разъемами SATA остается незакрепленным.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, северного моста, +3,3, +5, +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора);
  • Smart Fan, предусмотрено автоматическое управление (для вентилятора с 4-ех контактным разъемом) и возможность вручную задать минимальную частоту вращения (в долях от максимального значения, но не в процентах, шкала разделена на 128 отрезков) и соответствующую ей минимальную температуру. При превышении минимальной температуры, частота вращения растет в соответствии с величиной, определяемой третьим параметром, задающим процент увеличения частоты вращения на каждый градус приращения температуры.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 или 1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения инфракрасного (IrDA) датчика;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, в том числе процессорный, четырехконтактный, для которого доступно «интеллектуальное» управление частотой вращения из BIOS.

Задняя панель платы (слева направо, по блокам)

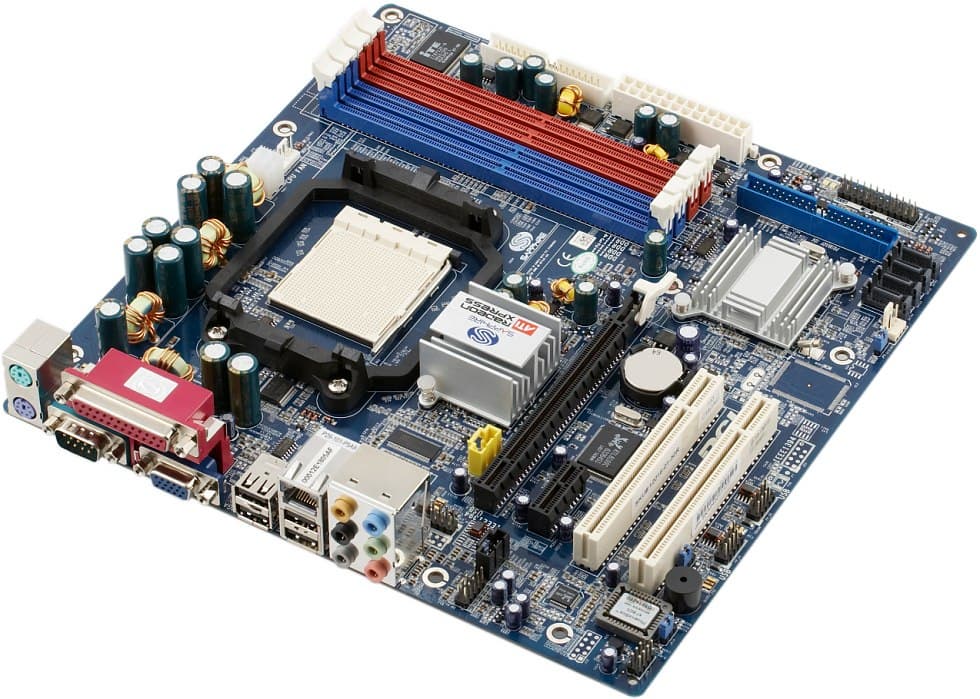

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM, 1 VGA, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub-Out, Rear-Out, Side-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка с традиционным для компании Sapphire роботоподобным персонажем, небольшого размера, оригинального дизайна для серии Pure Element;
  • Документация: краткая инструкция по установке (на нескольких языках, не включая русский) и подробное руководство на английском языке;
  • Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Планка для вывода разъемов AV Out (коаксиального) и S-Video Out на заднюю панель;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • 2 компакт-диска: с драйверами, утилитами от сторонних разработчиков для создания резервной копии данных на жестком диске, восстановления удаленных файлов и поиска вредоносных программ (spyware) и Sapphire Select DVD (известный в качестве принадлежности к видеокартам Sapphire, с помощью которого пользователь может опробовать несколько игр, и, выбрав наиболее заинтересовавшую, бесплатно зарегистрировать ее);
  • Дискета с драйвером для SATA RAID в составе чипсета (SB600).
К сожалению, утилита для обновления BIOS и системных драйверов с поиском свежей версии на сайте производителя не предусмотрена, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту Winflash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов (в том числе двух независимых каналов для воспроизведения отдельного стереопотока) и CD-In;
  • Сетевой: Fast Ethernet с поддержкой 10/100 Мбит/с на базе контроллера Realtek RTL-8100C.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.14, -0.17Очень хорошо
Уровень шума, дБ (А): -90.3Очень хорошо
Динамический диапазон, дБ (А): 90.2Очень хорошо
Гармонические искажения, %: 0.0036Очень хорошо
Интермодуляционные искажения + шум, %: 0.0095Очень хорошо
Взаимопроникновение каналов, дБ: -88.6Отлично
Интермодуляции на 10 кГц, %: 0.011Очень хорошо

Общая оценка: Очень хорошо (подробнее). Реализацию HD Audio на данной плате можно положительно отметить даже на общем высоком уровне современных плат.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка «Onboard LAN» для включения/выключения сетевого контроллера
Из BIOS, основанного на Award BIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + Write-To-Read Command Delay, Refresh Cycle (отдельно для каждого DIMM-слота), Write Recovery Time, Precharge Time, Min RAS Active Time, RAS to CAS Delay, RAS to RAS Delay, Row Precharge Time, Row Cycle Time
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + частота (Auto, 200, 400, 600, 800, 1000 МГц), а также ширина (8 или 16 бит) раздельно для обоих направлений потока данных по шине (от северного моста к процессору и наоборот)
Возможность задания частоты для периферийных шин + тактирование графического порта PCIEx16 отдельным тактовым генератором (асинхронно относительно опорной частоты шины PCI Express) в диапазоне 200—350 МГц с шагом 50 МГц, а также ограничение числа доступных линий PCI Express x16 до значений ×1, ×2, ×4, ×8, ×12
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—280 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от ×4, с целым шагом
Изменение напряжения памяти + 1,8—2,1 В с шагом 0,1 В
Изменение напряжения чипсета + 1,20—1,35 В с шагом 0,05 В

Использовалась версия BIOS от 22.08.06, как последняя «релизная». Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Достаточно неплохие, по меркам плат такого класса, возможности для разгона процессора без подъема напряжения ядра, хотя от Sapphire с их, в буквальном смысле, исчерпывающим BIOS в серии Pure Innovation мы ждали чуть большего, тем более, что ниша недорогих плат с хорошими возможностями для разгонных экспериментов (пусть и небольшая, но, определенно, существующая) практически не занята.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля по 1 ГБ Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная плата на чипсете ATI Radeon Xpress 1150 — ECS RS485M-M.

Тест интегрированная графика внешняя графика
ECS RS485M-M Sapphire Pure Element ECS RS485M-M Sapphire Pure Element
Архивирование в 7-Zip, мин:сек 6:57 6:44 6:52 6:35
Кодирование MPEG4 (XviD), мин:сек 6:14 6:09 6:12 6:01
Unreal Tournament 2004 (Low@640×480), fps 27,3 27,7 75,6 76,9
Unreal Tournament 2004 (High@1024×768), fps 21,1 26,1 71,5 72,9
FarCry (Medium@800×600), fps 29,7 31,0 113,8 126,5
DOOM III (Medium@800×600), fps 13,4 13,8 122,3 133,0

Поскольку производительность ECS RS485M-M в вычислительных тестах оказалась чуть ниже стандартного уровня (что продемонстрировало наше тестирование), а Sapphire Pure Element позволила BIOS установить более агрессивные тайминги, в наиболее чувствительных к няансам взаимодействия с памятью задачах — архиваторах «набежала» ощутимая разница. Впрочем, в остальных тестах разница чисто формальная.

Выводы

Использование старшего южного моста (SB600) позволяет выпускать платы с функциональностью соответствующей современному уровню (заданному чипсетами NVIDIA), при этом остается известное преимущество ATI (AMD)-чипсетов в части тепловыделения. Причем нагрев самого SB600, даже под нагрузкой, позволяет рассчитывать на его надежное охлаждение с помощью компактного радиатора даже в не самых удачных корпусах с затрудненной циркуляцией воздуха. Особо надо отметить, что после снятия нагрузки, нагрев обоих мостов чипсета снижается фактически до температуры окружающей среды.

Что можно отметить еще, помимо особенностей чипсета? К сожалению, практически нечего, Sapphire выпустила весьма ординарную модель, в список фирменных технологий и интересных особенностей записать просто нечего (если не считать комплектацию игровым диском Sapphire Select). Судя по всему, Sapphire в распространении недорогих плат, как обычно, больше рассчитывает на OEM-каналы, в розницу же удастся просочиться лишь крайне ограниченным партиям. Что, возможно, не совсем правильно, поскольку продукция Sapphire пользуется доверием потребителей и, действительно, по уровню качества соответствует брендам первой величины, и спрос на нее имеется.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
