MSI K9NGM2-FID — системная плата на базе чипсета NVIDIA GeForce 6150 (Socket AM2)

• Чипсет NVIDIA GeForce 6150 (применен северный мост GeForce 6150 и южный nForce 430)

В отличие от некоторых других производителей, компания MSI подошла к дизайну плат на чипсетах семейства GeForce 6100/6150 для Socket AM2 с максимально практичной позиции и выпустила всего две модели, крайне схожих внешне, и обе в формате Micro-ATX. Однако, K9NGM2 достойна нашего внимания в не меньшей степени, нежели ее младшая сестра (K9NGM на GeForce 6100), хотя бы потому, что на чипсете GeForce 6150 для платформы Socket AM2 выпущено не так много плат. Ведь такие платы составляют серьезную конкуренцию моделям на младших дискретных чипсетах, поскольку зачастую бывают не хуже укомплектованы. А «довесок» в виде интегрированной графики, даже если вы изначально нацелились на приобретение отдельной видеокарты, бывает полезен в диагностических целях и помогает безболезненно пережить смену старой карты на новую или дотянуть до покупки действительно мощной видеокарты, а не довольствоваться тем, что удастся купить вместе с платформой. Наконец, позволяет подключить к компьютеру дополнительные мониторы, от которых впоследствии бывает очень сложно отказаться! Ибо достоинства мультимониторной конфигурации для активных пользователей неоспоримы (и выскажем крамольную для работников «платформенного» раздела мысль, что увеличение производительности труда от добавления в конфигурацию дополнительного, неуклонно дешевеющего по нынешним временам, ЖКМ может оказаться много большей, нежели иной «системный» апгрейд на ту же сумму).

Дизайн MSI K9NGM2 копирует K9NGM, причем комплектация FireWire-контроллером также не является обязательной, и если его наличие для вас критично, советуем убедиться при покупке (либо по бумажному стикеру на обратной стороне платы, версия с поддержкой FireWire обозначается как K9NGM2-FID).

Как отмечалось, пассивное охлаждение, состоящее из двух очень компактных радиаторов, и с охлаждением младшего чипсета справляется без особого запаса прочности. Графическое ядро в GeForce 6150 работает на более высокой частоте и при длительной «игровой» нагрузке радиатор северного моста разогревается до обжигающей температуры (впрочем, наш стандартный набор тестов производительности плата отработала без замечаний). Таким образом, дополнительный обдув радиаторов чипсета крайне полезен, причем даже установка процессорного кулера, удачно ориентированного относительно радиатора на чипсете, существенно улучшает «микроклимат» платы.

В трехканальном импульсном стабилизаторе напряжения питания применены по 3 полевых транзистора на канал (разводкой предусмотрено по четыре), 1 конденсатор емкостью 3300 мкФ, 5 по 1800 мкФ и 4 по 1000 мкФ, производитель конденсаторов — United Chemi-Con. Кстати, и остальные, использованные на плате, конденсаторы фирменного происхождения.

На плате имеется разводка под сетевой PHY-контроллер с поддержкой 10/100 Мбит/c, имеющийся на платах с чипсетом GeForce 6100 (в данном случае использован гигабитный от Vitesse, имеющий собственное «гнездо»). Размер платы — Micro-ATX (245×245 мм), крепление к корпусу 8 винтами, незакрепленным остается правый нижний угол.

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup)

• Напряжение процессора, +3,3, +5 и +12 В;
• Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
• Smart Fan — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Для регулировки доступен лишь температурный порог (40—55 градусов), ниже которого поддерживается средняя частота вращения (примерно 50% от максимальной), а при превышении вентилятор раскручивается до максимальных оборотов.

Порты, коннекторы и разъемы на поверхности платы

• Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Sempron, выпущенных для этого разъема);
• 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800, двухканальный режим работы);
• 1 слот PCIEx16 для видеоускорителя;
• 1 слот PCIEx1;
• 2 слота PCI;
• Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V);
• Разъем FDD;
• 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
• 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
• 2 разъема для подключения планок на 4 дополнительных порта USB;
• Разъем для подключения планки с дополнительным портом FireWire;
• Разъем для подключения ТВ-выхода;
• Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
• Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
• 2 разъема для подключения планки с разъемами S/PDIF In/Out;
• Разъем Audio Out для подключения планки с аналоговым многоканальным аудиовыходом;
• Разъем для подключения планки с COM-портом;
• Разъем для подключения стандартного инфракрасного (IrDA) датчика;
• Разъем для подключения датчика вскрытия корпуса;
• 2 разъема для подключения вентиляторов, из них процессорный 4-контактный с возможностью контроля количества оборотов и поддержкой интеллектуального управления частотой вращения и обратной совместимостью с вентиляторами с 3-контактными разъемами.

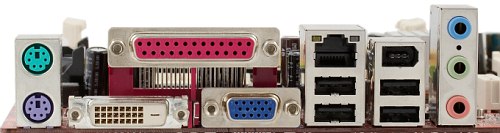

Задняя панель платы (слева направо, по блокам)

по ссылке — вид платы в 3/4 со стороны задней панели

• Разъемы PS/2 для подключения мыши и клавиатуры;
• 1 DVI, 1 LPT, 1 VGA;
• 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
• 2 порта USB и 1 FireWire 400 (6-контактный);
• 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

• Упаковка: небольшая коробка единого дизайна для недорогих плат MSI на интегрированных чипсетах (наш экземпляр поступил в OEM-версии);
• Документация: руководство пользователя;
• 1 кабель Serial ATA;
• Переходник питания SATA на 1 устройство;
• 1 шлейф ATA66, 1 шлейф для подключения FDD;
• Заглушка на заднюю панель платы для вывода соответствующих разъемов;
• Компакт-диск с драйверами и фирменными утилитами MSI, набор которых включает:
  • MSI PC Alert 4 — утилита для мониторинга системных параметров для Windows, из числа доступных в соответствующем разделе BIOS;
  • MSI Live Update 3 — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя (причем возможность перепрошивки с локального диска отсутствует, рекомендуется пользоваться стандартной утилитой WinFlash, прилагаемой к скачиваемым с сайта «прошивкам»);
  • MSI Security — комплект утилит для удобного хранения паролей, управления пользовательскими профилями и шифрования содержимого жесткого диска. Дополнен антивирусным пакетом и брандмауэром Norton Internet Security 2005.

Интегрированные контроллеры

• Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883 с возможностью подключения аудиосистем 7.1 (но разъемы для подключения тыловых колонок вынесены на отдельную планку, которая поставляется опционально), разъемами для подключения фронтальных аудиовходов/выходов (в том числе двух независимых каналов для воспроизведения отдельного стереопотока), CD-In и S/PDIF-In/Out;
• Сетевой Gigabit Ethernet, на базе «чипсетной» поддержки и PHY-контроллера Vitesse VSC8601, с поддержкой 10/100/1000 Мбит/с;
• FireWire, на базе контроллера VIA VT6308P с поддержкой двух портов FireWire 400 (IEEE1394a).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Общая оценка: Хорошо (подробнее). Результаты соответствуют типичному уровню для интегрированной HDA-поддержки на современных платах.

Настройки

Использовалась версия BIOS 1.16 от 21.09.06, как единственная доступная. Аналогично K9NGM, наблюдаем полное отсутствие каких-либо разгонных настроек.

Производительность

Конфигурация тестовых стендов:

• Процессор: AMD Athlon 64 X2 4000+
• Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-1T)
• Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
• Жесткий диск: Seagate Barracuda 7200.10 (SATA-II, 7200 об/мин)
• БП: Chieftec CFT-560-A12C
• ОС: Windows XP SP2

Для сравнения была взята ранее протестированная в нашей лаборатории плата на данном чипсете ASUS M2NPV-VM.

Предсказуемое отставание MSI K9NGM2 объясняется отсутствием возможности как-либо повлиять на автоматически выставленные тайминги памяти, которые оказались не совсем оптимальными для наших модулей.

Итог

Очевидно, инженеры MSI решили, что поддержка DVI и VGA-разъемов, реализация всей «чипсетной» функциональности и вдобавок к ней FireWire, а также использования фирменных конденсаторов, вполне достаточно, чтобы привлечь потребителей к своему продукту. Возможно, это справедливо, но исключительно в том случае, если и цена на него окажется привлекательной. На момент публикации, более солидно укомплектованная и имеющая (пусть и ограниченный, но соответствующий моделям такого уровня) набор разгонных настроек в BIOS, ASUS M2NPV-VM стоит примерно столько же, да и по доступности в рознице лидирует. Мы надеемся, MSI сбалансирует эти моменты, поскольку ниша плат с «дорогой» интегрированной графикой на сегодня не выглядит переполненной конкурирующими предложениями и за нее вполне можно побороться.
