MSI H87M-G43 — системная плата на чипсете Intel H87 (Socket 1150)


Традиционно с каждым обновлением платформы компания Intel предлагает несколько вариантов чипсетов. В частности текущая серия для настольных компьютеров включает в себя Z87, H87, Q87 и другие варианты. Нет никакого секрета в том, что данное разделение носит скорее маркетинговый характер для создания правильного позиционирования решений, чем действительно продиктовано существенными техническими отличиями в процессе создания чипов. Впрочем, для конечных покупателей более важно сочетание стоимости и возможностей, а не тонкости стратегии производителя.

Обычно компании стараются предоставить на тестирование решения на топовой модели чипсета, в данном случае — Z87, поскольку именно они наиболее яркие и интересные по всем характеристикам. Однако нам было интересно, чем же может на практике отличаться модель на более простой модификации чипсета с точки зрения обычного пользователя, особенно если учесть на четверть меньшую ее стоимость. С точки зрения возможностей, отличий между H87 и Z87 немного. Первый лишен возможности разделения графической шины PCIe процессора на несколько слотов и заметно ограничен в разгоне процессора и оперативной памяти. При этом набор интерфейсных контроллеров у них полностью одинаковый.

Для тестирования в этой статье мы использовали продукт MSI H87M-G43. Эта материнская плата, как уже понятно из названия, основана как раз на чипсете Intel H87. Кроме того, она имеет формат microATX, что более предпочтительно для недорогих массовых решений. Интересно, что на базе той же печатной платы компания предлагает модели и на чипсетах Z87 и B85.

Отметим, что всего у компании MSI для новой платформы LGA1150 сегодня есть двенадцать продуктов на базе Z87, восемь на базе H87 и восемнадцать на других чипсетах. Так что если рассматриваемая материнская плата чем-то не подошла, вполне может найтись и более привлекательный вариант среди других моделей.

Комплектация и фирменные утилиты

Материнская плата поставляется в достаточно компактной упаковке без излишеств в дизайне. В оформлении использованы синий и золотой тона на белом фоне. На коробке приводятся технические параметры продукта, но больше всего пространства отдано описанию маркетинговой характеристики «MSI Military Class 4».

Сегодня без подобных «технологий» уже никто из производителей не обходится. Создается впечатление, что «обычные» элементы в материнских платах использовать просто невозможно или они давно не производятся, а всем пользователям жизненно необходимы катушки, рассчитанные на токи 60 А, и конденсаторы с временем работы более трех десятков лет. Впрочем, обсуждение маркетинговых решений выходит за рамки этой статьи, поскольку нас больше интересуют полезные с практической точки зрения решения.

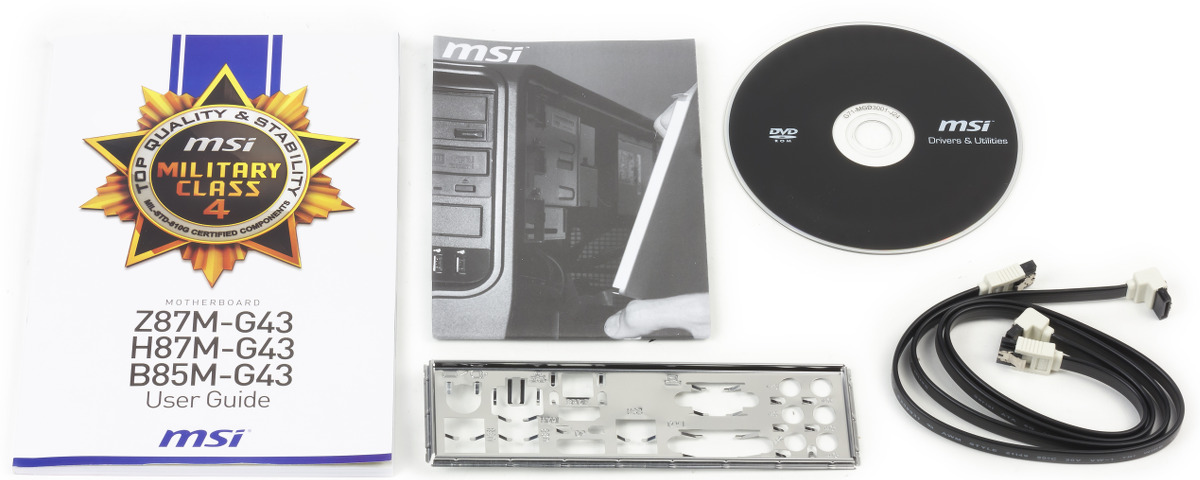

Комплектация материнской платы вполне стандартна, хотя более правильно назвать ее минимальной: заглушка на заднюю панель корпуса, два кабеля SATA (все разъемы с защелками, с одной стороны кабеля — прямой, со второй — угловой разъемы), практически бесполезная из-за своей универсальности листовка по базовым этапам сборки ПК на нескольких языках, немного более интересное руководство пользователя сразу по трем моделям плат (хотя и с ошибками и/или опечатками), компакт-диск с драйверами и программами.

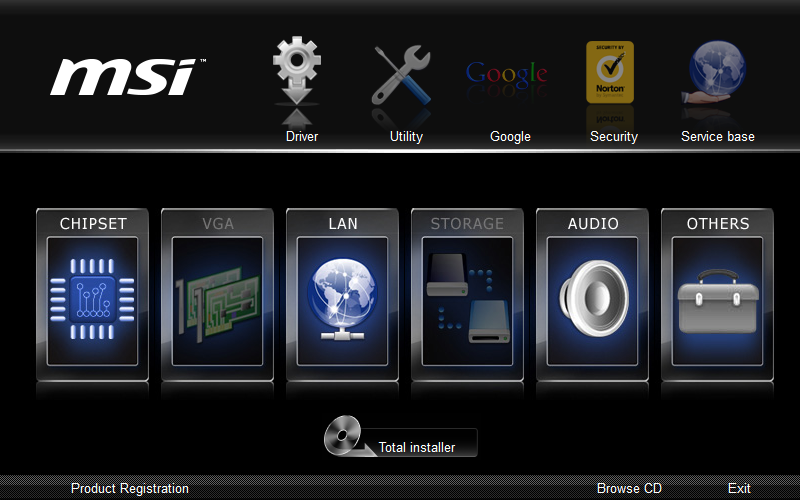

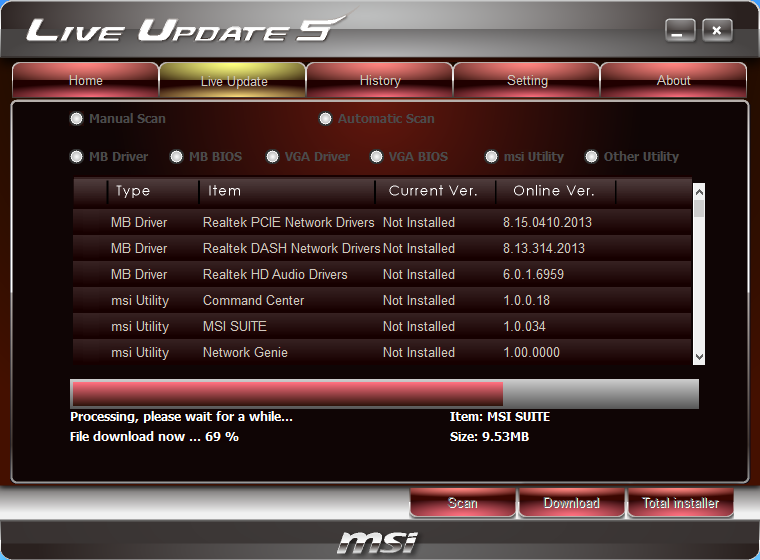

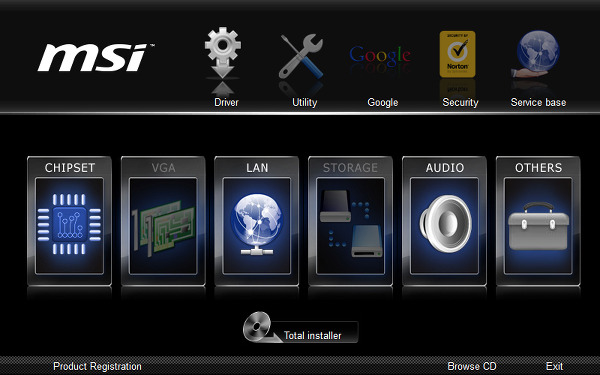

Комплект программного обеспечения на диске универсальный для нескольких плат. В нем присутствуют необходимые для работы драйвера, системные утилиты Intel, программы Google, Norton и других компаний. Что касается фирменных программ MSI, то упомянем LiveUpdate для автоматического поиска и установки новых версий ПО, оболочку MSI Suite для упрощения доступа ко всем утилитам, Command Center для разгона и управления вентиляторами. Можно также установить дополнительный модуль Realtek для обработки сетевого трафика, программу Intel Extreme Tuning Ulility и другие продукты.

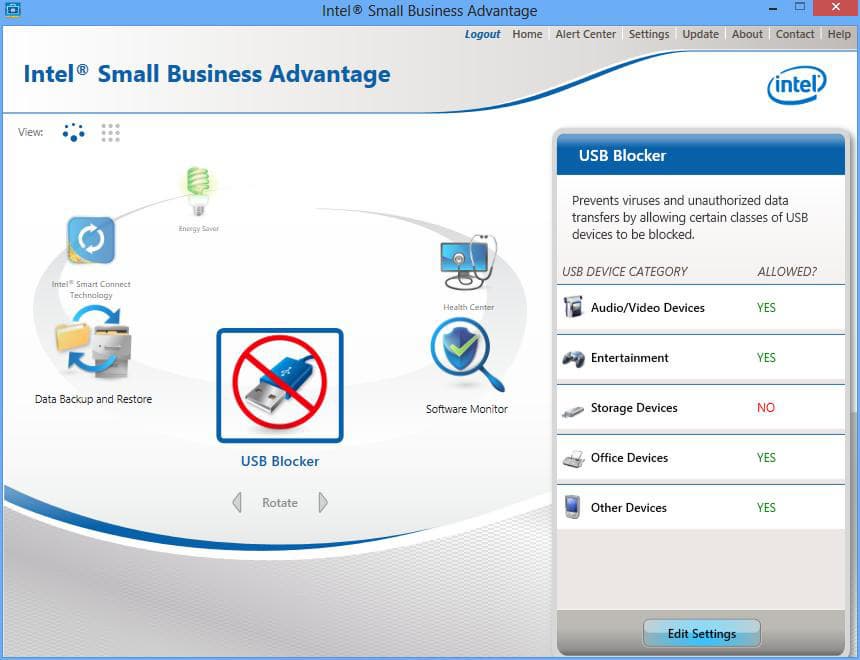

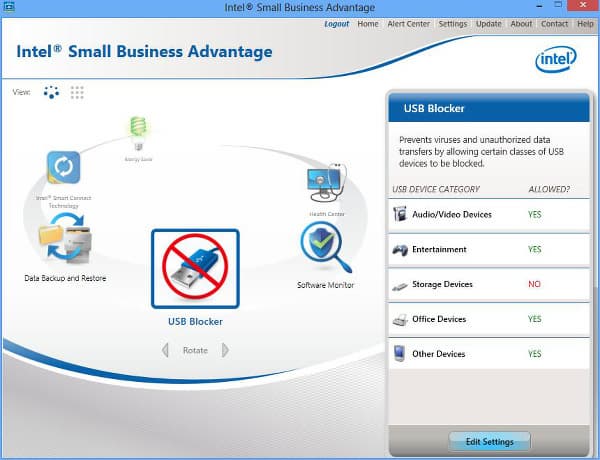

Отдельно стоит упомянуть о поддержке продуктом технологии Intel Small Business Advantage. Она ориентирована на использование в малом бизнесе и поддерживается только решениями на базе некоторых чипсетов Intel, в число которых по понятным причинам не входит Z87. С практической точки зрения, SBA представляет собой разработанный Intel набор специализированного программного обеспечения. Он использует в своей работе некоторые из особенностей материнской платы и чипсета. Предполагается, что компьютеры с его поддержкой могут иметь дополнительные преимущества при работе в сетях небольших компаний, которые не могут позволить себе решения управления корпоративного уровня. Некоторые из возможностей могут оказаться полезными и для домашних пользователей. В то же время надо понимать, что ничего уникального по своим функциям эта «технология» не предлагает.

Попробуем коротко описать, как долджен работать этот сервис. Все управление происходит из специальной утилиты, доступ к которой закрывается паролем. Дополнительно предусмотрен механизм восстановления пароля с использованием секретных вопросов и ответов, а также есть встроенные средства для отправки сообщений администратору по электронной почте. В текущей версии SBA представлено несколько утилит и сервисов: Energy Saver — установка расписания работы ПК с точностью до получаса для каждого дня недели, Health Center — запуск сервисных утилит и проведения обслуживания ПК по расписанию (в частности дефрагментация диска, очистка временных файлов браузера), Software Monitor — мониторинг сообщений сервисов безопасности Windows и пересылка информации администратору по электронной почте, Data Backup and Restore — управление встроенным в Windows сервисом File History, USB Blocker — контроль подключаемых к ПК внешних устройств. Пожалуй, последняя является одной из наиболее понятных и полезных функций. В ней администратор системы может заблокировать работу нежелательной периферии по типу, а при необходимости добавить разрешение для конкретных устройств.

Отметим и формальную поддержку платой технологий Intel Anti-Theft и Intel Smart Connect, хотя как и для чего они могут использоваться с настольными ПК — большой вопрос.

Особенности платы

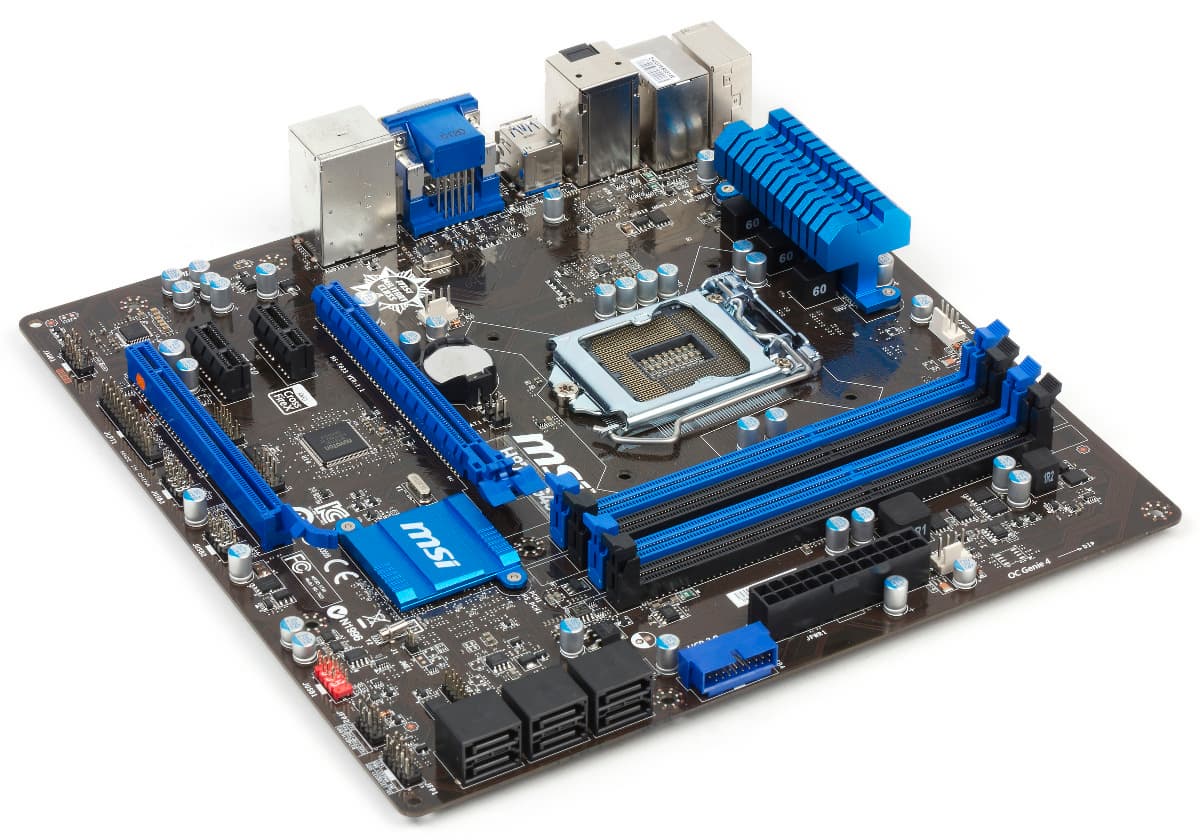

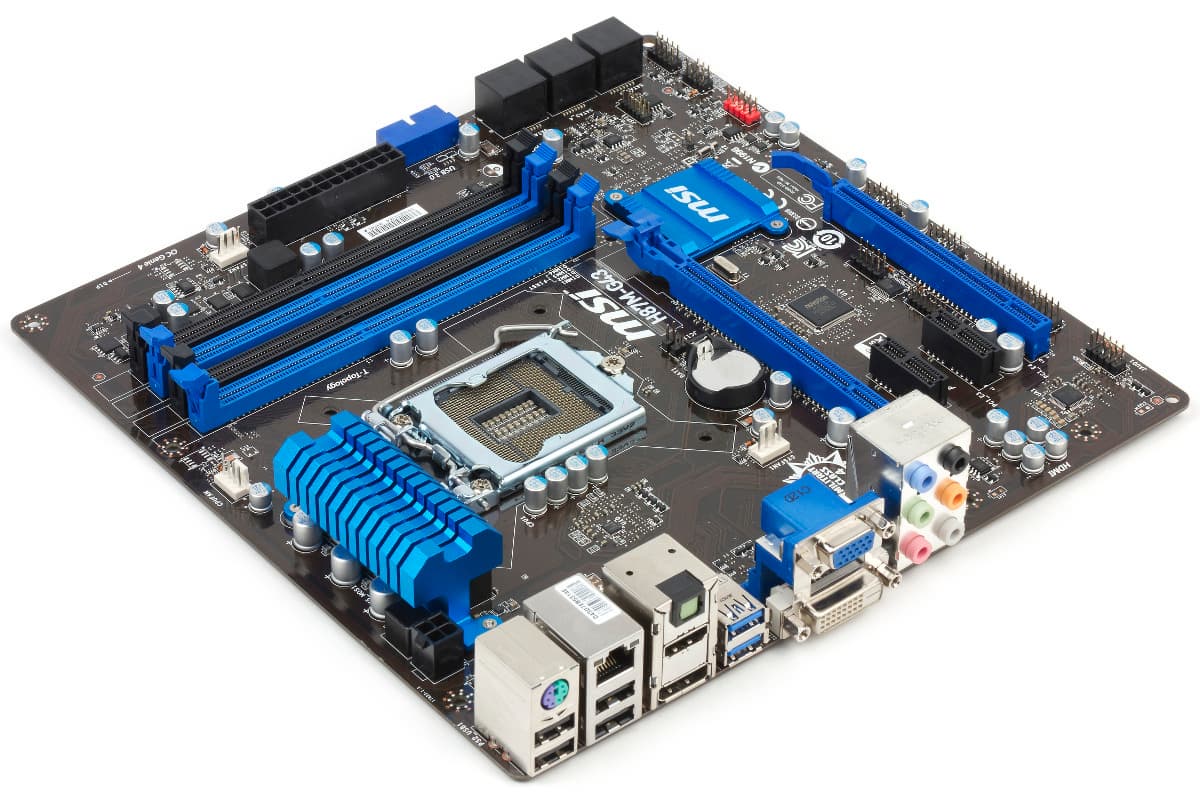

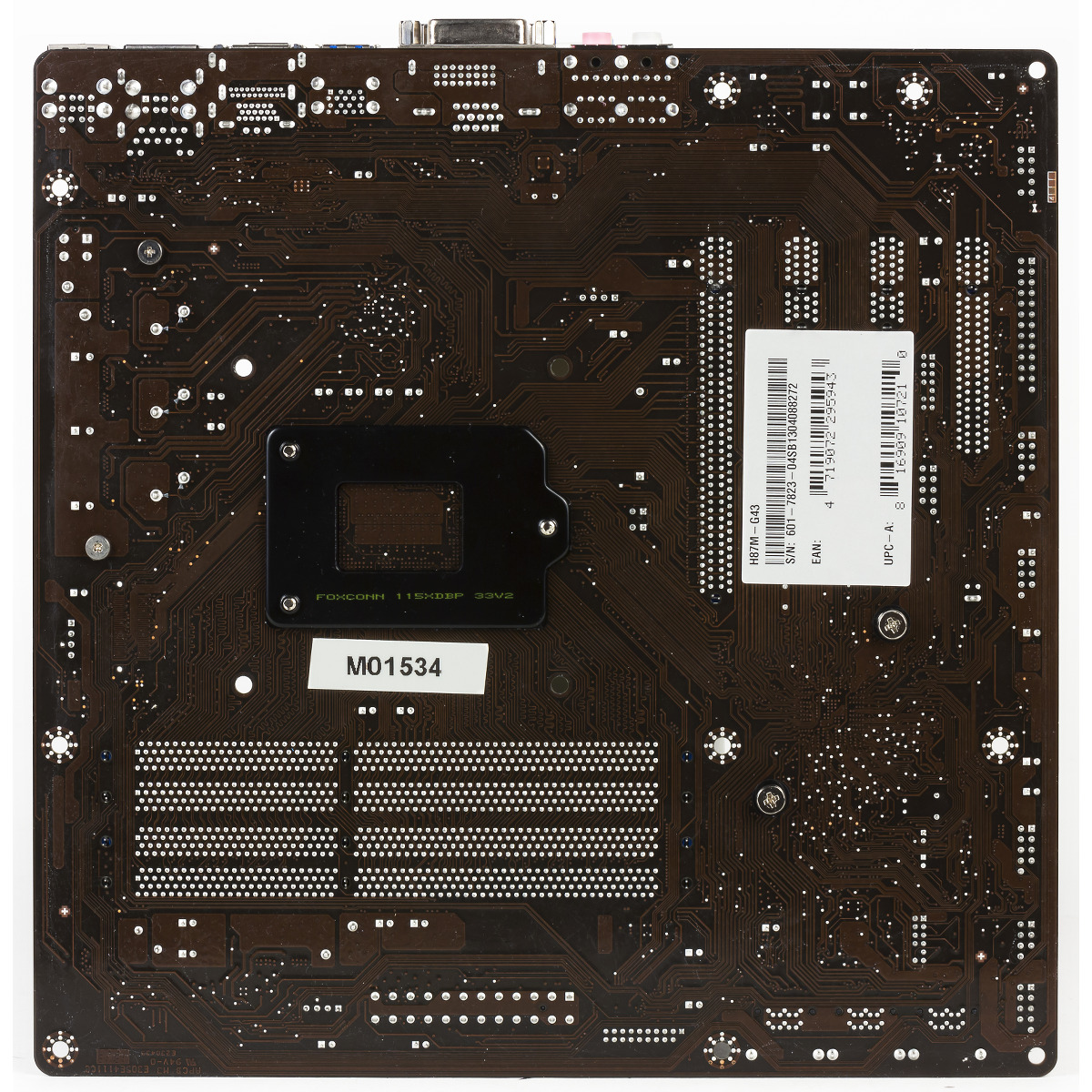

Материнская плата имеет стандартные для microATX размеры — 244×244 мм, а крепление осуществляется на восемь винтов. Дополнительно есть два отверстия для пластиковых стоек в углах. Выбранные цвета оформления — черный и синий — сочетаются неплохо. Решение выглядит достаточно строгим, ориентированным на работу в составе «обычного» компьютера без претензий на экстремальность. Отметим полное отсутствие светодиодов на данной печатной плате.

В процессорный сокет формата LGA1150 можно установить любой современный процессор четвертого поколения Intel Core. Учитывая позиционирование платы, проблем с установкой системы охлаждения для процессора быть не должно. Обратить внимание нужно только на относительно высокий радиатор системы питания. В случае использования крупных радиаторов, ими могут быть заблокированы разъемы сброса CMOS и подключения датчика открытия корпуса.

Несмотря на то, что оперативная память давно подключается к процессору, установленный на данной плате чипсет Intel H87 ограничивает частоту ее работы режимом DDR3-1600. Так что от поддержки технологии XMP практически нет никакого толку. Наши тестовые модули, поддерживающие режимы до 2133 МГц, с настройками по-умолчанию работали на 1333 МГц, а включение XMP позволило выставить штатные для платформы 1600 МГц. Всего установлено четыре слота, максимальный размер каждого модуля составляет 8 ГБ, что дает до 32 ГБ общего объема (по некоторым источникам можно установить и 16 ГБ модули, а общий объем может составлять 64 ГБ). Защелки на слотах есть с двух сторон и практически любая графическая карта, кроме самых простых, будет блокировать возможность установки или замены модулей памяти.

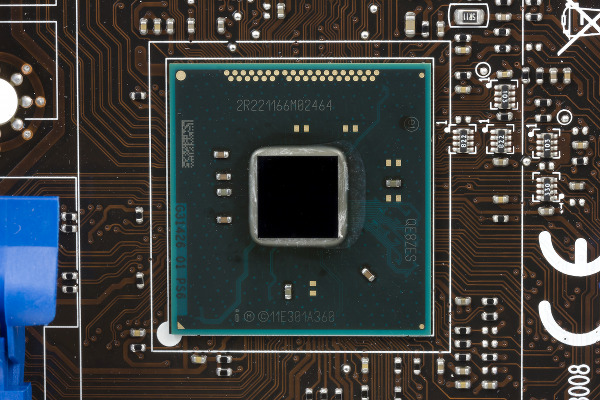

Еще одно отличие чипсета H87 — отсутствие возможности разделения шестнадцати процессорных линий PCI Express на два слота. Так что в рассматриваемом решении есть только один предназначенный для графической карты слот формата PCIe x16 с поддержкой версий 2.0 и 3.0 шины. Кроме него, есть еще три слота версии 2.0 — один формата x16 (реально используется четыре линии) и два формата x1, работа которых обеспечивается чипсетом. С использованием первого из них можно попробовать организовать двухпроцессорную графическую конфигурацию по технологии AMD CrossFireX. Для формата microATX, когда используются все четыре места, сложно придумать универсальную оптимальную конфигурацию размещения слотов, однако используемый на H87M-G43 вариант неплох — он позволяет использовать видеокарты с крупными системами охлаждения и оставляет доступным наиболее быстрый, после графического, слот расширения.

Микросхема BIOS в данном продукте распаяна на плате. Интересно, что она имеет увеличенный до 16 МБ объем. Это связано с реализацией бизнес-технологий Intel. Для сброса настроек CMOS используется классический вариант перемычки, что не всегда удобно. Никаких дополнительных кнопок не предусмотрено.

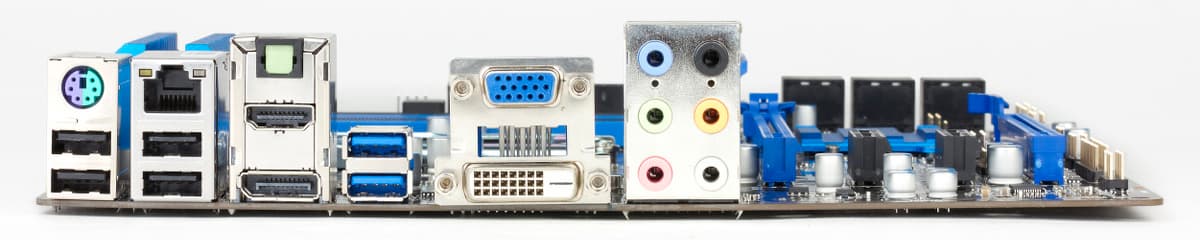

В центре переднего края платы находится угловой разъем USB 3.0 для подключения коннекторов на корпусе. Большинство остальных разъемов разместили по нижнему краю. Учитывая простую конфигурацию решения, они расположены на большом расстоянии друг от друга и легкодоступны. Исключение составляет вариант установки второй видеокарты, система охлаждения которой может закрыть пару разъемов портов USB 2.0. В некоторых случаях может оказаться полезной возможность реализации портов COM и LPT, но планки для них пользователю придется докупать самостоятельно.

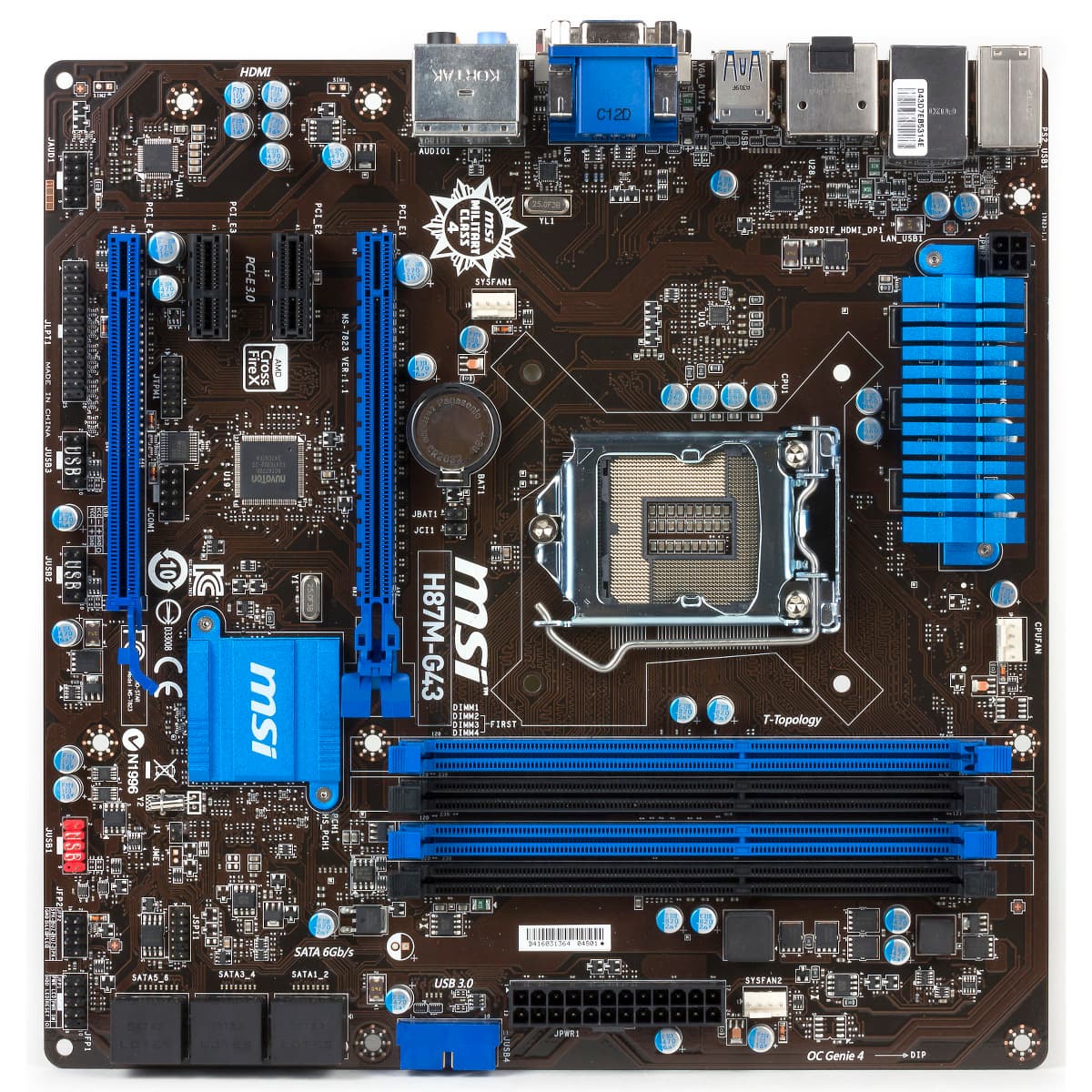

В целом компоновка платы неплохая. Несмотря на формат microATX, нет никаких существенных замечаний к размещению элементов на текстолите материнской платы. Впрочем, это связано и с отсутствием большого числа дополнительных котроллеров на этой модели.

Схемы питания и охлаждения

Продукт рассчитан на эксплуатацию в номинальных режимах. Так что использование разъемов на 24 и 4 контакта вполне оправдано. К месту установки первого замечаний нет — стандартный вариант в центре правого края плата. Разъем питания процессора находится в верхнем левом углу, причем защелка сверху. В случае использования компактных корпусов это может быть вызвать проблемы с подключением и отключением кабеля.

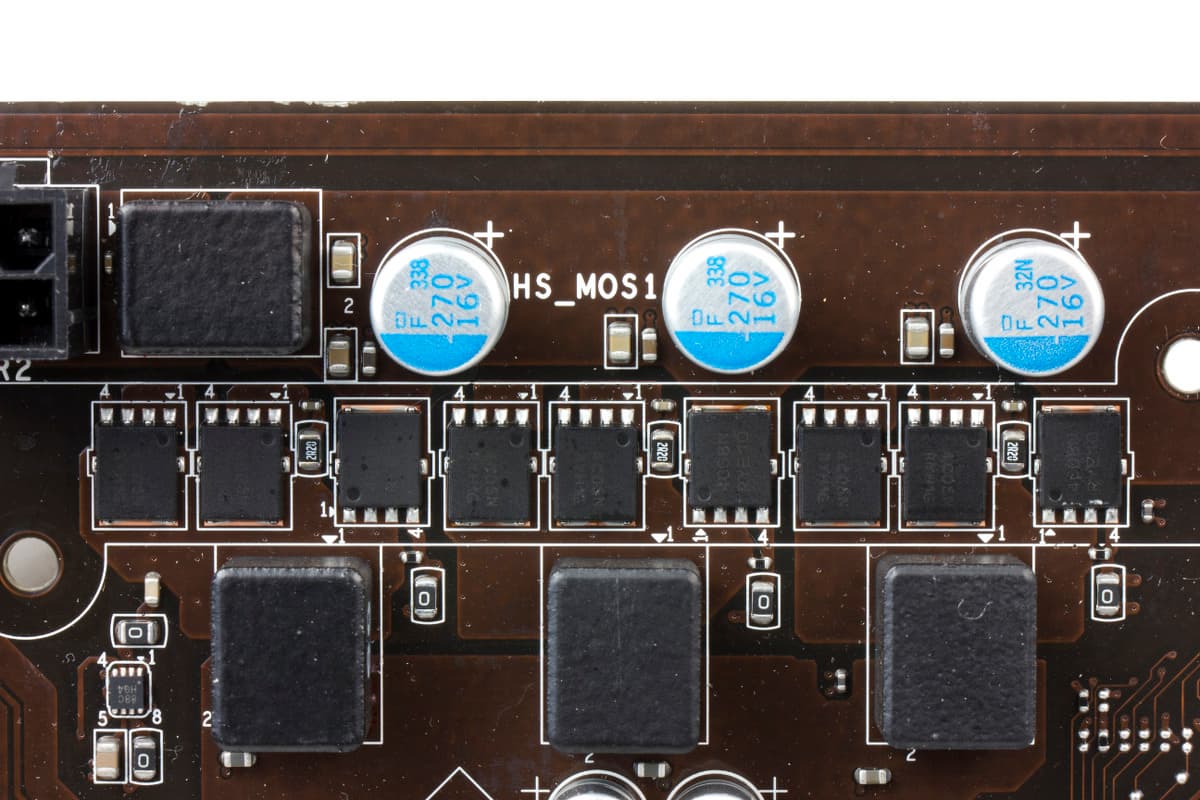

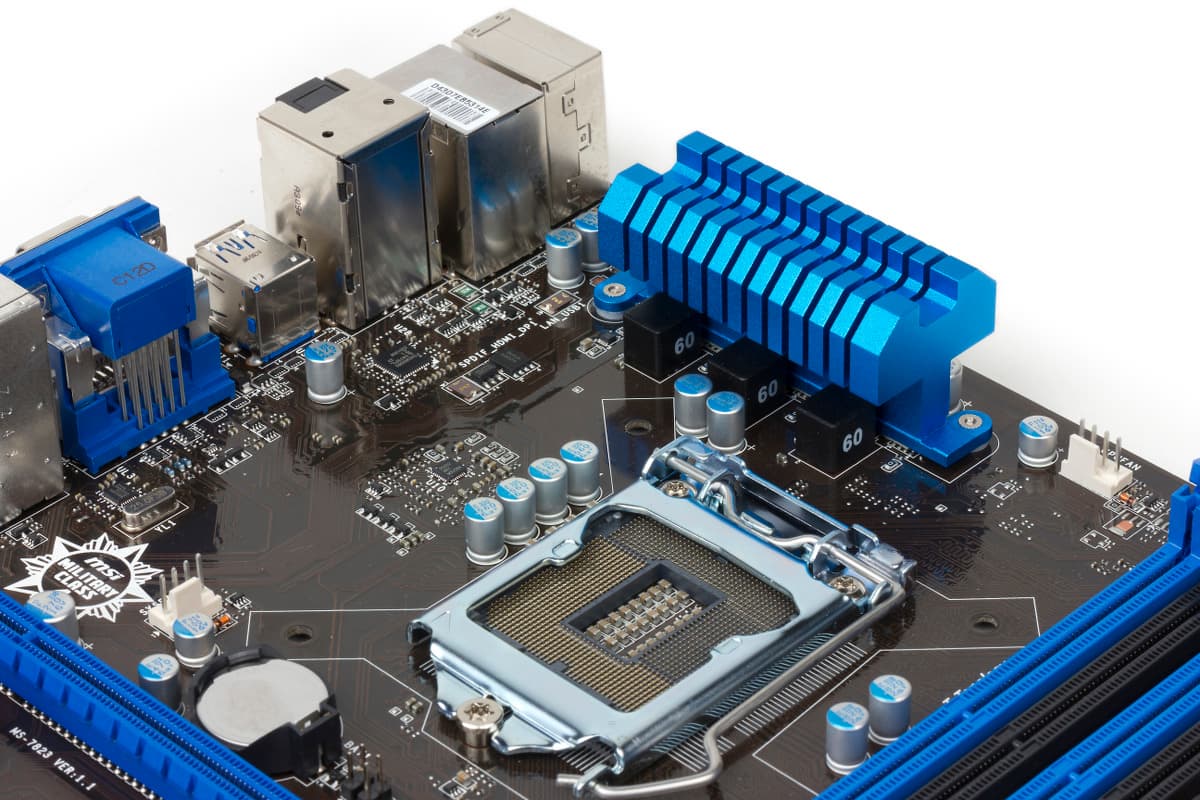

Про систему питания процессора можно сказать одно — ее будет достаточно для эксплуатации всех текущих моделей процессоров в номинальных режимах. Большего от нее в данном случае и не требуется. Управление системы питания цифровое — используется чип ISL95812. Как мы уже писали выше, элементы цепей питания производитель причисляет к «Military Class 4», что позволяет надеяться на длительную и безотказную их работу. Из возможностей тюнинга есть только изменение напряжений питания процессора, памяти и графического ядра. Никаких специальных опций (например Line Calibration или изменения частоты работы преобразователя) здесь нет.

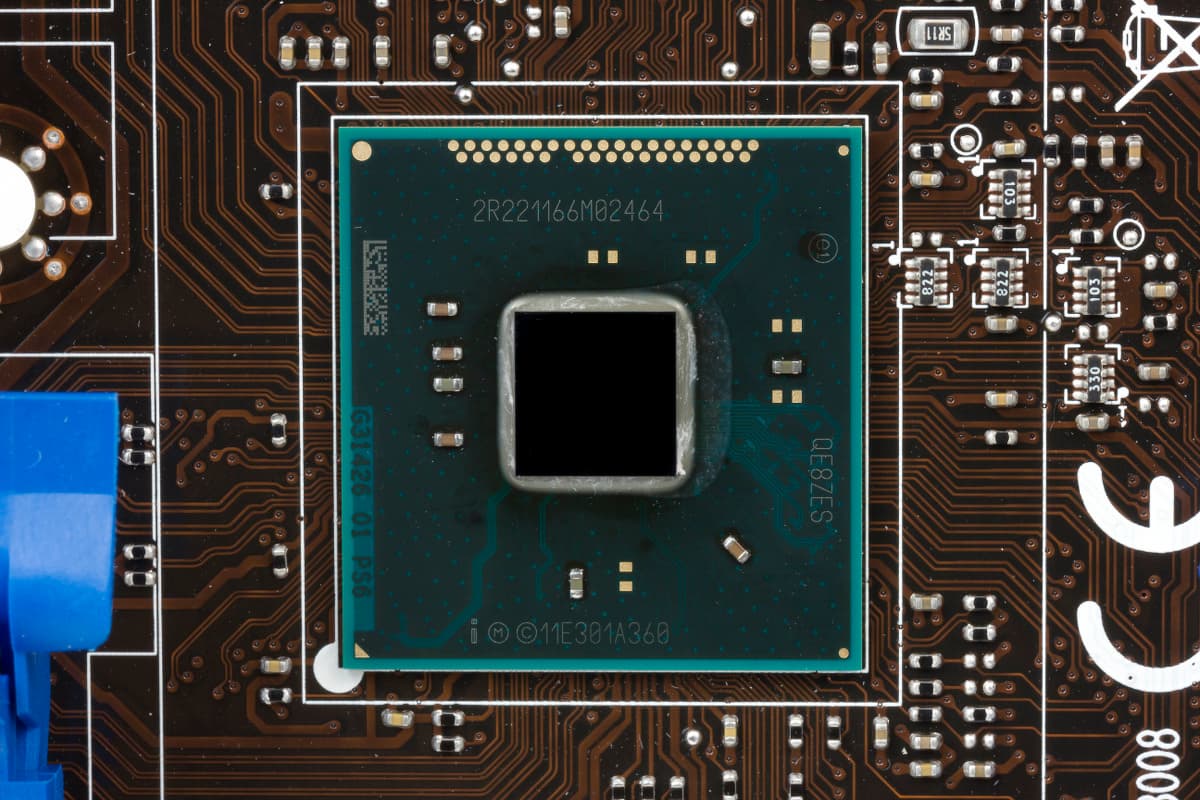

На силовых цепях установлен один относительно крупный алюминиевый радиатор, закрепленный винтами. В штатных режимах работы тестового процессора Intel Core i7-4770K под LinX его нагрев незаметен. На чипсете также есть металлическая пластина минимальной высоты. Ее крепление имеет пружины под винтами. Новое поколение чипсетов Intel потребляет заметно меньше, так что данного варианта будет вполне достаточно.

На верхней кромке платы установлен четырехконтактный разъем процессорного вентилятора. Кроме него, есть еще два системных — для передней и задней панелей корпуса. Эти разъемы также имеют четыре контакта. С точки зрения места установки замечаний к ним нет, они могут быть использованы в большинстве корпусов.

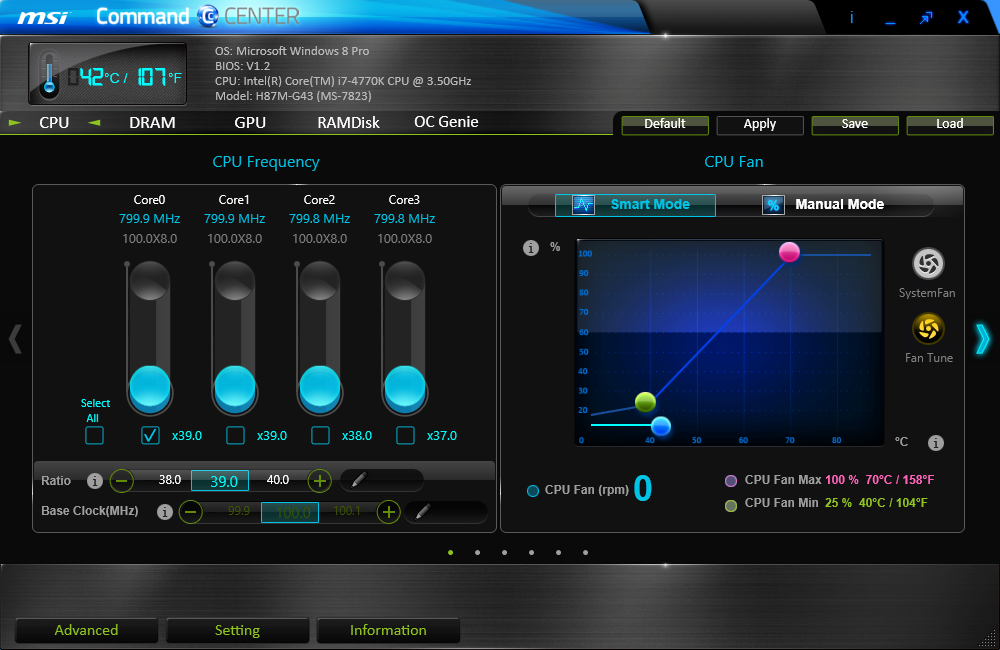

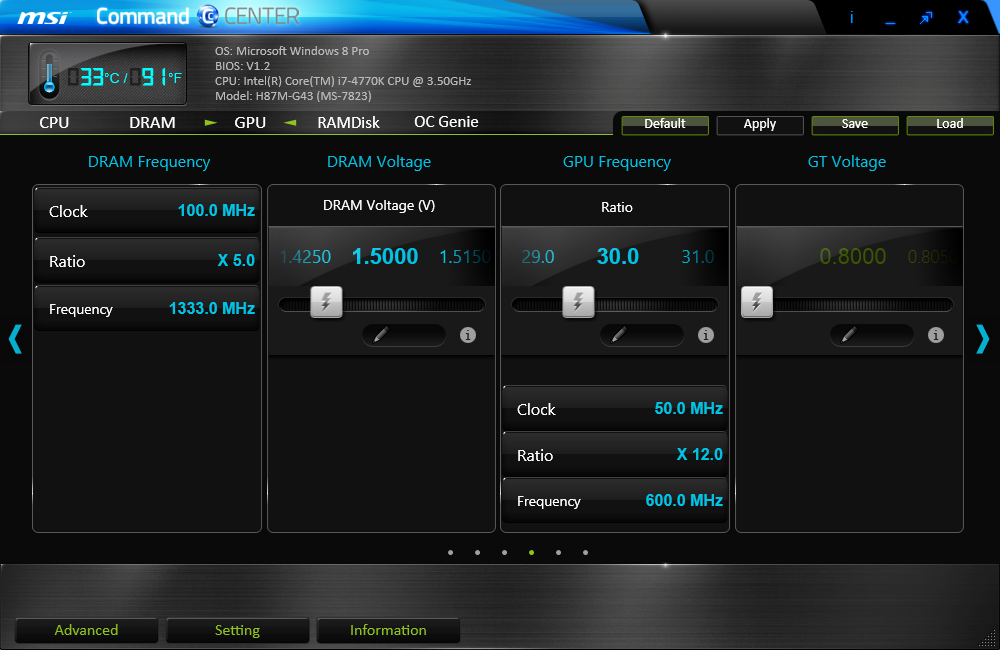

Управление скоростями работы вентиляторов возможно через настройки в BIOS или утилиту Command Center. Отметим, что поддерживаются только PWM-модели, а диапазон регулировок относительно невелик — 20—100% для процессорного и 50—100% для системных. Правда, по факту эти проценты переводятся в скорость не очень хорошо. Для одной из моделей кулера от боксового процессора получаемые скорости вращения крыльчатки составили 1900—2600 и 2200—2600 об/мин соответственно. Но сам процесс регулировки сделан неплохо — скорость меняется очень медленно, так что никаких негативных акустических эффектов вы не заметите.

BIOS

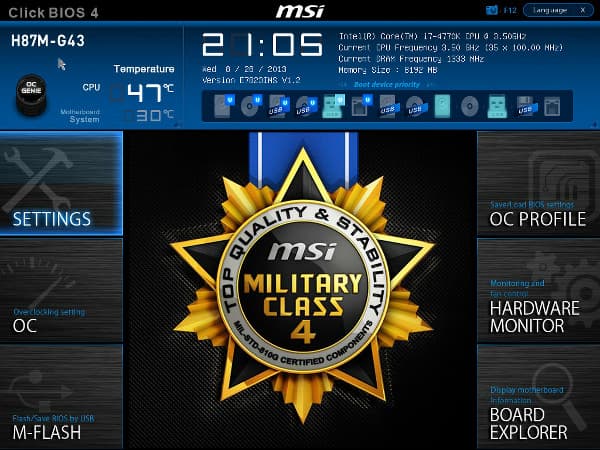

BIOS материнской платы основан на коде AMI и поддерживает UEFI, работу с мышкой, горячие клавиши, а также имеет переводы на несколько языков. Несколько странно, что компания решила не адаптировать его к более простому по функциям разгона чипсету и оставила много опций для этого варианта использования. Так что некоторые из них отображаются, но не могут быть изменены, а другие оказались бесполезными. Например, функция Memory Z выдает информацию о многочисленных таймингах установленных модулей памяти, причем делает это в наносекундах и тактах. Но про один из наиболее существенных для данной платы параметр — частоту — забыли. Хорошо хоть есть возможность прочитать данные из SPD, но этот пункт в настройках придется поискать.

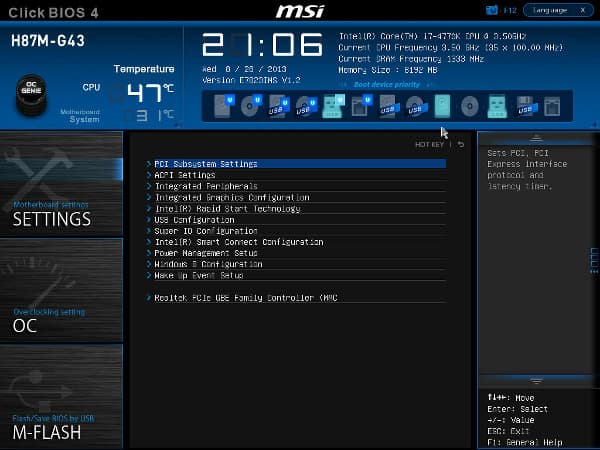

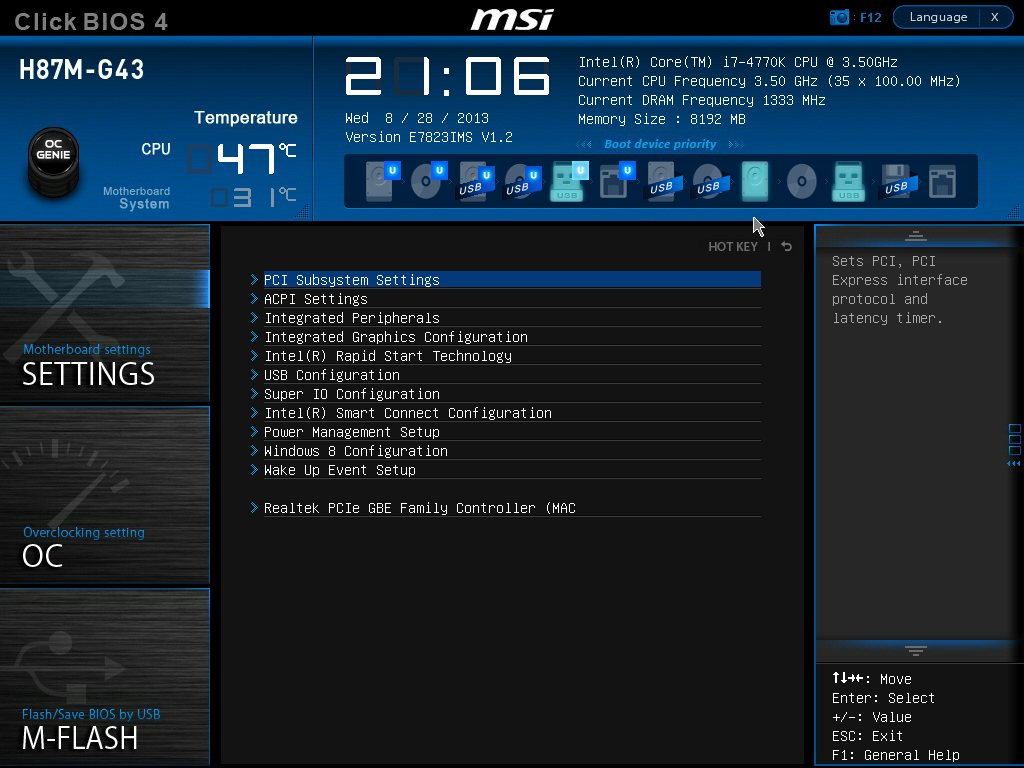

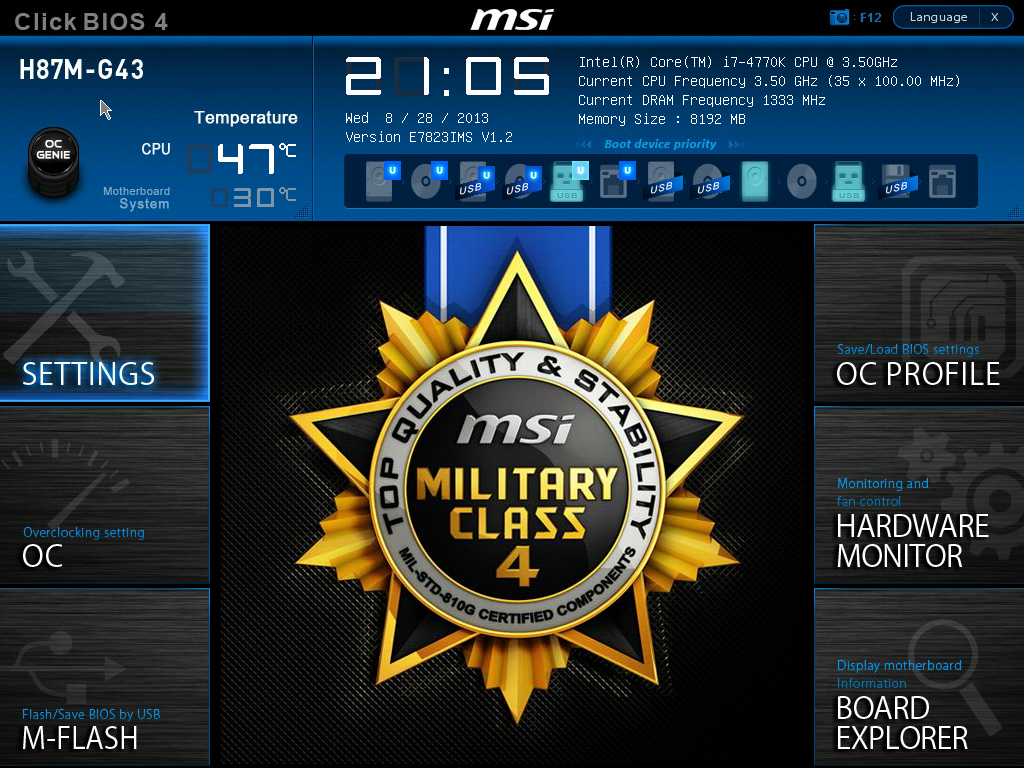

На основном экране представлена краткая информация о материнской плате, процессоре, их температуры, объем и частота оперативной памяти, дата и время. Отдельным списком с возможностью выбора указаны текущие загрузочные устройства. Чуть ниже находятся шесть разделов. В первом из них — Settings — собраны все традиционные настройки материнских плат: дата и время, опции периферийных контроллеров и чипсета, параметры загрузки операционной системы, парольная защита и другие. Здесь же разместили и пункты записи и выхода. Последние операции можно осуществить и горячими клавишами.

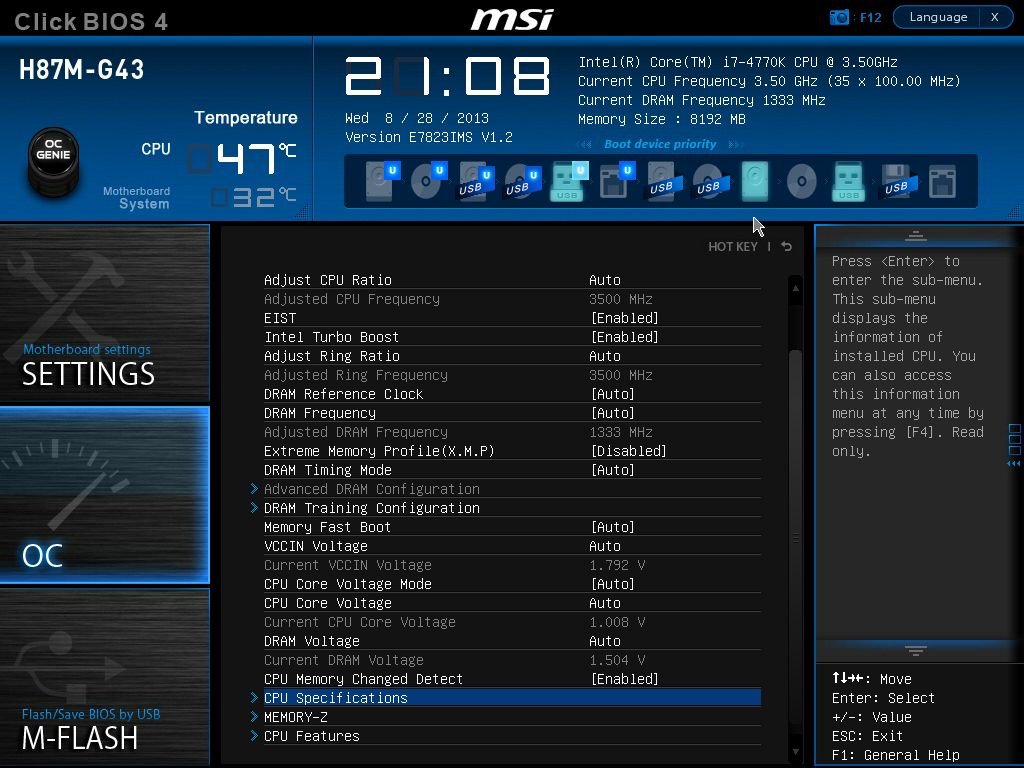

Несмотря на использование не рассчитанного на серьезный разгон чипсета, в BIOS материнской платы представлен раздел соответствующих настроек. Особенно необычно смотрится страница с почти тремя десятками опций оперативной памяти. Впрочем, некоторые пункты все-таки могут оказаться полезными. Например можно изменить частоту работы памяти на максимально доступные на платформе 1600 МГц или попробовать разогнать процессор серии K. В этом же разделе находятся параметры работы процессора, включая HT, виртуализацию и C1E.

Есть возможность записи и восстановления профилей настроек BIOS (OC-Profile). Поддерживаются шесть встроенных ячеек и файлы на внешних накопителях. Интересно, что в левом верхнем углу присутствует и изображение OC Genie для реализации быстрого «однокнопочного» разгона системы.

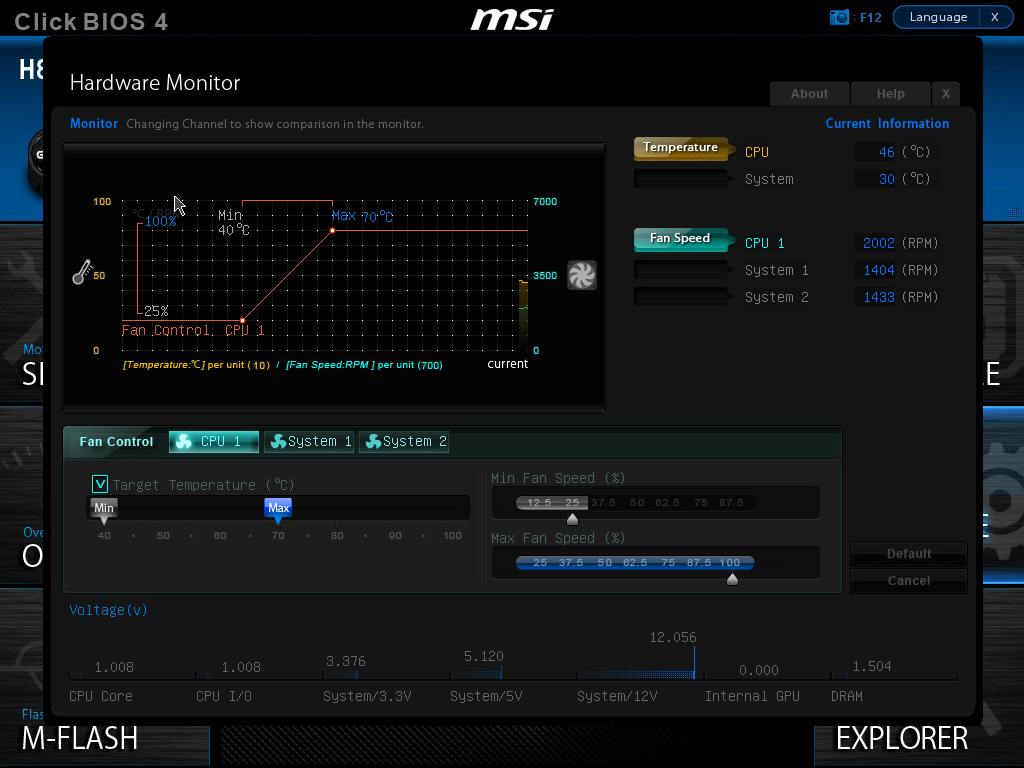

Отдельного внимания заслуживает раздел Hardware Monitor. В нем не только можно посмотреть температуру процессора и материнской платы, скорости вращения вентиляторов и напряжения, но и настроить профили работы вентиляторов в зависимости от температур. Правда не очень понятно, какой конкретно датчик из двух используется для системных вентиляторов.

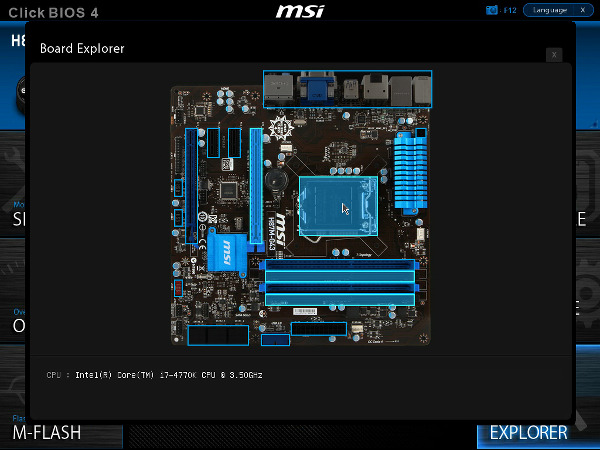

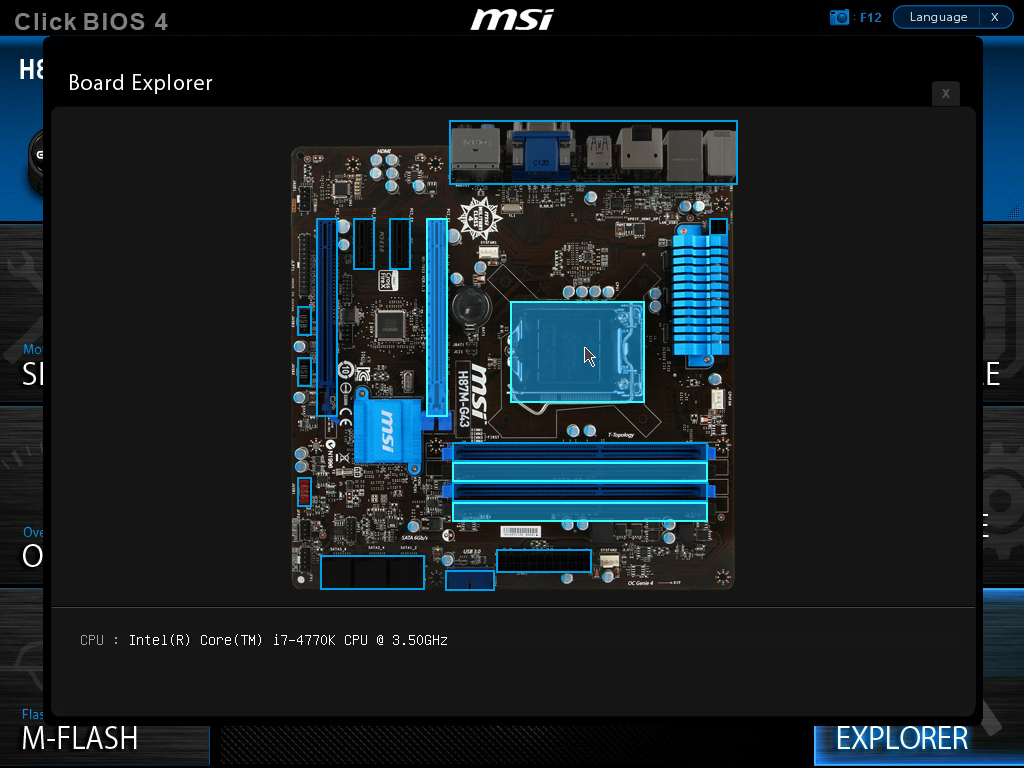

Модуль Board Explorer в графическом виде показывает кратную информацию об установленных на материнской плате устройствах, включая процессор, память, накопители и платы расширения. Встроенная утилита M-Flash может быть использована для сохранения текущей версии BIOS и для ее обновления. Из других программ упомянем просмотр информации о процессоре и таймингах модулей оперативной памяти.

Тестирование платы проходило с версией BIOS v1.2.

Функциональность

С выходом восьмой серии чипсетов Intel, производителям материнских плат стало еще проще создавать современные решения начального и среднего уровня. В частности, рассматриваемый продукт практически не имеет никаких дополнительных контроллеров — есть только сетевой и аудиокодек, а также микросхема Nuvoton NCT6779D.

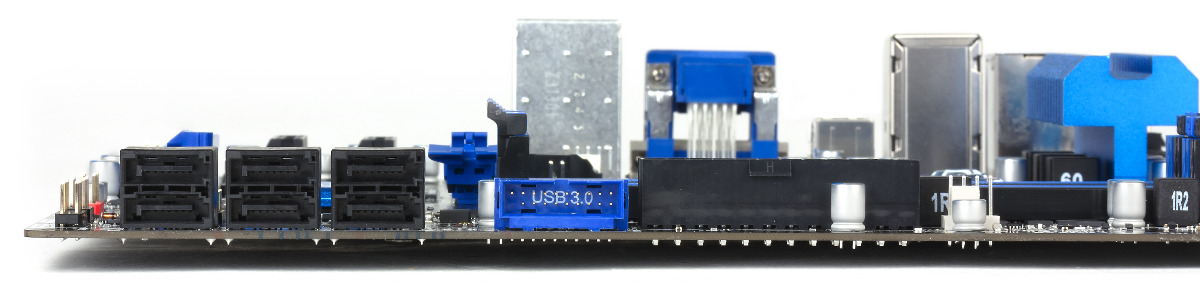

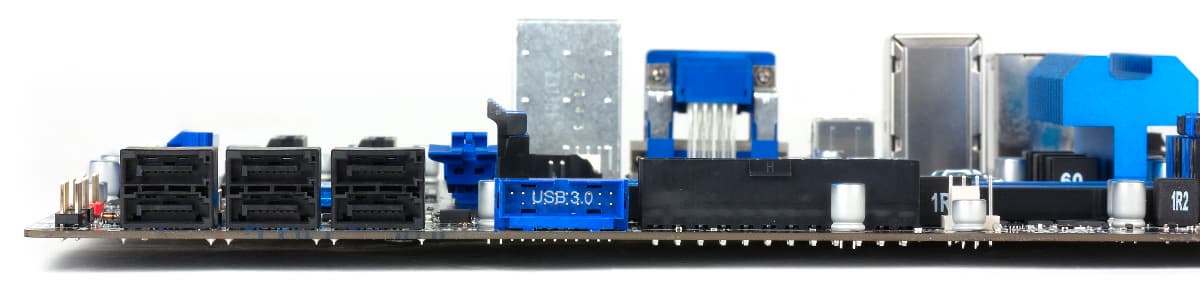

Для подключения накопителей есть шесть чипсетных портов SATA 6 Гбит/с. Они расположены на стандартном месте в правом нижнем углу и имеют угловые разъемы, так что установка любых плат расширения не будет их закрывать. Все порты равноправны, так что никакой цветовой маркировки не требуется. Упомянем поддержку дисковых массивов RAID0, 1, 5 и 10, технологий SRT, RST и SCT.

Порты USB также реализованы только чипсетом — два USB 3.0 на задней панели, два USB 3.0 на текстолите для подключения кабелей корпуса, четыре USB 2.0 на задней панели, три разъема по два порта для кабелей корпуса или дополнительных планок. Данная конфигурация вполне стандартна и подойдет большинству пользователей этого продукта. Но упомянем, что чипсет способен обслужить большее число портов USB. Среди фирменного программного обеспечения можно заметить утилиту Super Charger, предназначенную для включения режима «ускоренной» зарядки смартфонов, однако детальной информации о том, с какими портами USB и устройствами она работает, нам найти не удалось. В некоторых источниках указано, что она работает только с одной парой портов USB 2.0, представленных в виде разъема на плате.

Что касается гигабитного сетевого контроллера, то здесь установлена недорогая микросхема Realtek RTL8111. Сетевой разъем на задней панели платы имеет два встроенных индикатора — скорости подключения и активности. Аудиоконтроллер также производства Realtek — чип ALC892. Он поддерживает работу в режимах до 7.1 включительно, имеет шесть стандартных джеков и дополнительный оптический цифровой выход на задней панели и планку для аудиоразъемов корпуса. Упомянем также возможность вывода звука через HDMI.

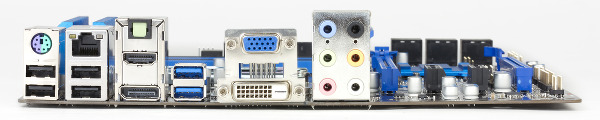

Для подключения мониторов ко встроенному в процессор графическому ядру есть сразу четыре разъема — VGA, DVI-D, HDMI и Display Port. Последние два способны обеспечить режимы до 4096×2160@24p, что позволило производителю упомянуть в характеристиках продукта поддержку 4K UHD. Отметим также, что одновременно можно использовать любые три из них.

Упомянутый выше чип Nuvoton NCT6779D используется для реализации последовательного и параллельного портов.

Общий список возможностей по подключению материнской платы MSI H87M-G43 получился следующим:

  • 6 внутренних портов SATA 6 Гбит/с на базе чипсета;
  • 4 чипсетных портов USB 3.0: 2 на задней панели, 2 на внутреннем разъеме;
  • 10 чипсетных портов USB 2.0: 4 на задней панели, 3 по 2 на внутренних разъемах;
  • VGA, DVI-D, HDMI и DisplayPort для обслуживания встроенного в процессор графического контроллера;
  • гигабитный сетевой контроллер на базе микросхемы Realtek RTL8111;
  • звуковой контроллер на базе HDA-кодека Realtek ALC892 формата 7.1, с аналоговыми выходами, оптическим цифровым выходом на задней панели платы, коннекторами для подключения аналоговых разъемов на корпусе;
  • последовательный и параллельный порты в виде внутренних разъемов;
  • универсальный порт PS/2 на задней панели.

Рассматриваемый продукт хорошо подойдет для создания массовых систем на базе новой платформы Intel. С точки зрения использования современных конфигураций и периферии нет практически никаких ограничений. Особенно отметим наличие интерфейсов прошлого (если не позапрошлого) поколения — PS/2, COM, LPT. Возможно, что в бизнес-сегменте или специальных проектах они будут востребованы.

Возможности разгона

Материнская плата MSI H87M-G43 конечно не рассчитана достижение высоких результатов разгона процессора. Во-первых она имеет «не оверклокерский» чипсет, а во-вторых - простую систему питания процессора. Но некоторые полезные возможности у этой платы есть. Но для заметного результата придется помучиться. Фирменная опция OC Genie дает незначительный эффект, повышая на тестовом Intel Core i7-4770K частоту работы со всеми активными ядрами с 3,7 до 3,9 ГГц.

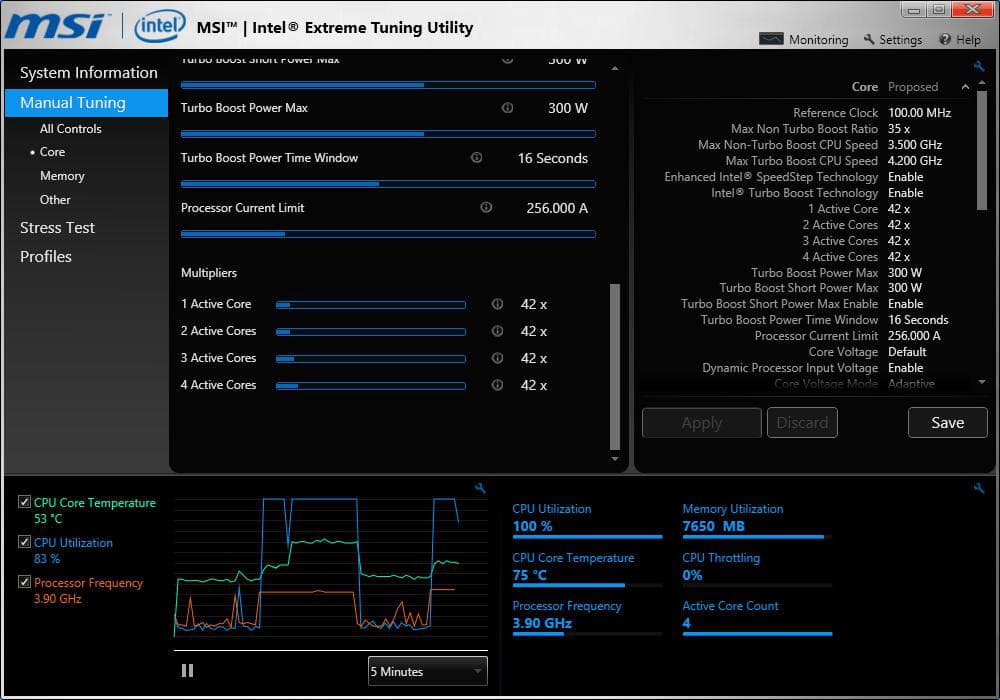

Установка множителя на 42 в программе Command Center на первый взгляд дала результат, однако под нагрузкой LinX система самостоятельно сбрасывала частоту. В качестве последнего средства (разгонять через BIOS на этой плате на наш взгляд мало кто будет) использовалась программа Intel Extreme Tuning Utility. После изменения пороговых параметров Turbo Boost и выбора множителя 42 был получен желаемый результат — стабильное прохождение цикла в LinX. Заметим, что напряжение питания процессора не менялось.

Посмотрев на относительно невысокую температуру ядер, мы попробовали было еще немного увеличить множитель. Однако это не привело к росту частоты, она так и осталась на уровне 4,2 ГГц. Но учитывая, что Intel в принципе не предполагал использование данного чипсета для разгона процессорных ядер, такой результат можно записать в плюсы продукта.

Упомянем также возможность разгона графического ядра процессора в данной конфигурации. Правда напряжение на нем увеличить уже не получится.

В тестировании использовались СВО Corsair Hydro Series H100, модули оперативной памяти Corsair Vengeance CMZ16GX3M4X2133C11R (два модуля из набора), блок питания Corsair TX750M и новый экземпляр процессора Intel Core i7-4770K, так что сравнивать результат с прошлыми статьями по разгонному потенциалу будет некорректно.

Заключение

Если вы не планируете использовать конфигурации из двух высокопроизводительных видеокарт или заниматься серьезным разгоном, нет никакого резона переплачивать за эти возможности у чипсета Z87. Более доступный вариант — H87 — поддерживает все современные модели процессоров, позволяет установить 32 ГБ оперативной памяти, имеет интерфейсы USB 3.0 и SATA 6 Гбит/с, что позволяет создавать высокопроизводительные системы без каких-либо компромиссов.

Рассмотренный продукт представляет собой вполне стандартное решение для создания массовых настольных компьютеров. Плата MSI H87M-G43 выполнена в формате microATX, имеет оптимальный для данного сегмента набор слотов расширения и встроенных контроллеров. Дополнительным бонусом можно считать поддержку разгона некоторых моделей процессоров на этой плате, хотя по сравнению с решениями на Z87 возможностей здесь заметно меньше.

В целом продукт произвел хорошее впечатление дизайном, качеством сборки и стабильностью работы. Никаких замечаний к нему за время тестирования не было.
