MSI Fuzzy CN700 — платформа в формате Mini-ITX на базе процессора VIA С7


  • Чипсет VIA CN700 (северный мост CN700 и южный 8237R+)

Перед нами очередной представитель особо компактного формата Mini-ITX (системную плату Albatron KI51PV-754 для процессоров с разъемом Socket 754 мы уже положительно отметили), причем на этот раз под общим с чипсетом радиатором скрывается и процессор — VIA C7 частотой 1 ГГц. Таким образом, данная модель в еще большей степени ориентирована на рынок встраиваемых решений (и по классификации MSI находится в категории промышленных компонентов), но поскольку она легко и даже подозрительно быстро загрузила нашу «тестовую» Windows XP Professional, ничего не мешает протестировать ее по нашей стандартной методике.

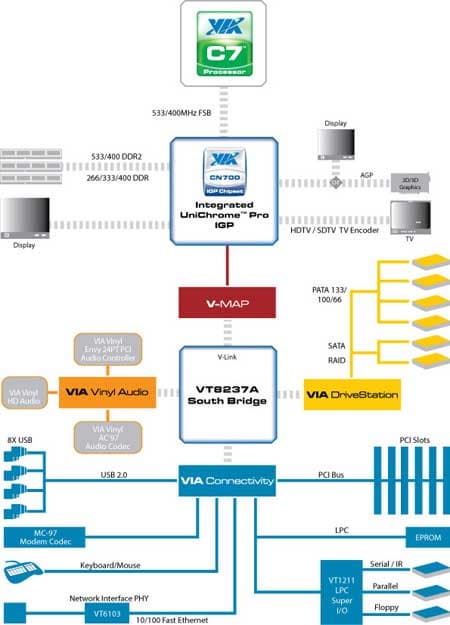

Но сначала, давайте, посмотрим на теоретические характеристики платформы:

По спецификациям смотрится VIA-платформа весьма достойно и современно, реализована даже поддержка DDR2, правда, «всего лишь» DDR2-400 и 533 (но ее пропускная способность в точности соответствует таковой у системной шины). Набор периферийных интерфейсов также актуален и, очевидно, что для компактных плат разработчикам приходится выбирать, что из поддерживаемого чипсетом необходимо реализовать, а на чем можно сэкономить.

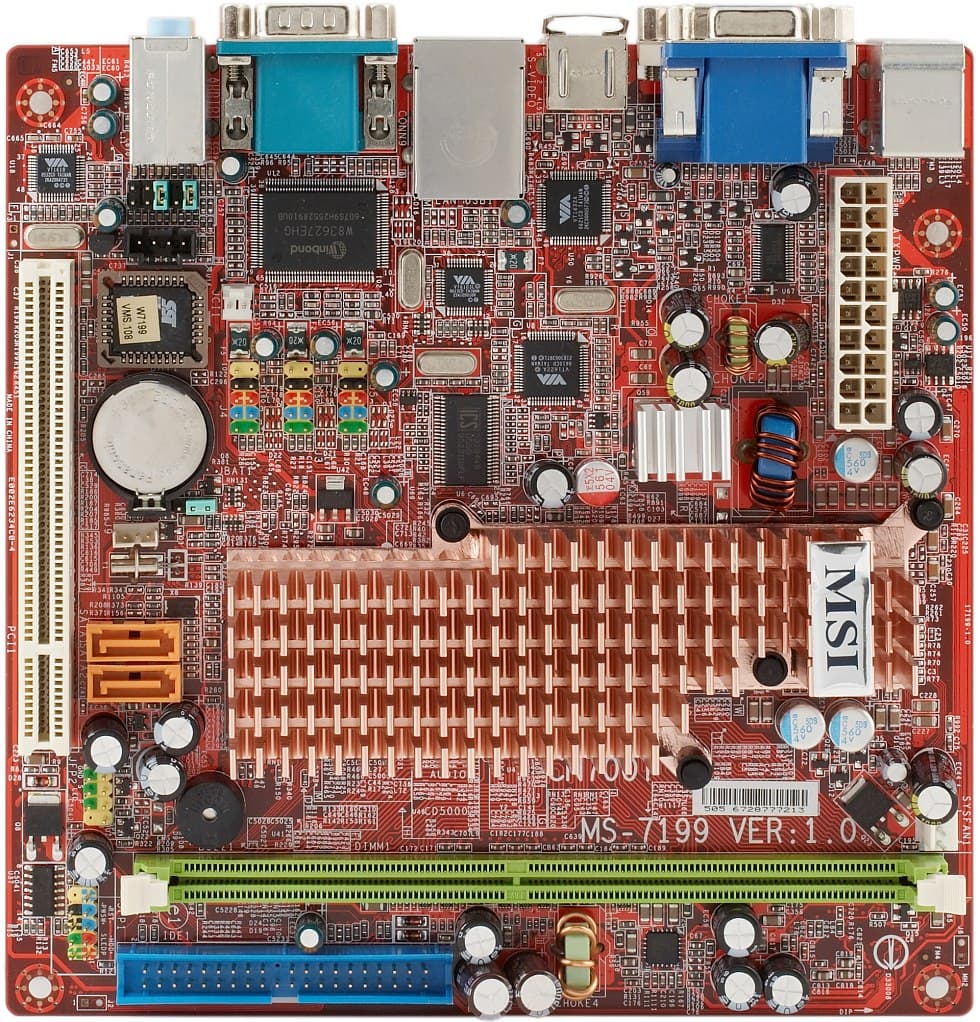

Компоновка вновь (или это общее свойство плат для Mini-ITX, на которых часть микросхем выносится на обратную сторону платы?) заслуживает похвалы, немногочисленные разъемы и перемычки расположены рационально, а полевые транзисторы в стабилизаторе питания снабжены отдельным радиатором (который, впрочем, даже при максимальной нагрузке греется несильно). Основной радиатор греется существенно, но до обжигающего состояния ему остается далеко даже в том случае, если часами гонять плату с максимальной нагрузкой и при этом не позаботиться о какой-либо дополнительной вентиляции.

Набор периферийных интерфейсов скромнее, чем на плате от Albatron, но и здесь нашлось место двум графическим портам. Ограничение числа IDE-портов до одного простительно, а вот исключение разъема для флоппи-дисковода настораживает (но загрузка с USB-флэшки затруднений не вызвала). Внимание привлекает большое количество чипов под маркой VIA на плате (помимо системного чипсета и процессора), включая Ethernet-адаптер и аудиокодек. Таким образом, MSI Fuzzy CN700 является своего рода демонстрацией современной продукции VIA и просто обязательна к покупке для всех поклонников этой компании :)

В одноканальном импульсном стабилизаторе напряжения питания процессора применены 2 полевых транзистора, 2 конденсатора по 560 мкФ, 5 — по 1000 мкФ и 1 емкостью 1800 мкФ, использованы конденсаторы от United Chemi-Con и Nichicon. Размер платы — 170×170 мм (Mini-ITX), крепление к корпусу 4 винтами.

Системный мониторинг (Winbond WB83627EHG, по данным BIOS Setup):

  • Напряжение процессорного ядра, +3,3, +5, +12 В и 5 В Standby;
  • Частота вращения 1 вентилятора;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессор: VIA C7 1 ГГц (nBGA2-упаковка), заявлена поддержка процессоров до 1,2 ГГц с TDP=12 Вт;
  • 1 разъем под DDR2 SDRAM DIMM (до 2 ГБ DDR2-400/533);
  • 1 слот PCI;
  • Разъем питания: стандартный ATX 2.1 (20 контактов);
  • 1 разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетный»;
  • 2 разъема SATA (Serial ATA 1.0) на 4 устройства SATA150, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения выхода Wake On LAN от сетевой карты;
  • 1 разъем для подключения вентилятора, с возможностью контроля количества оборотов.

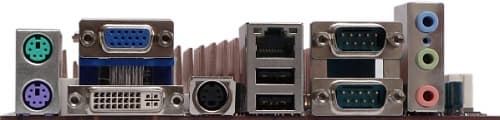

Задняя панель платы (слева направо, по блокам)

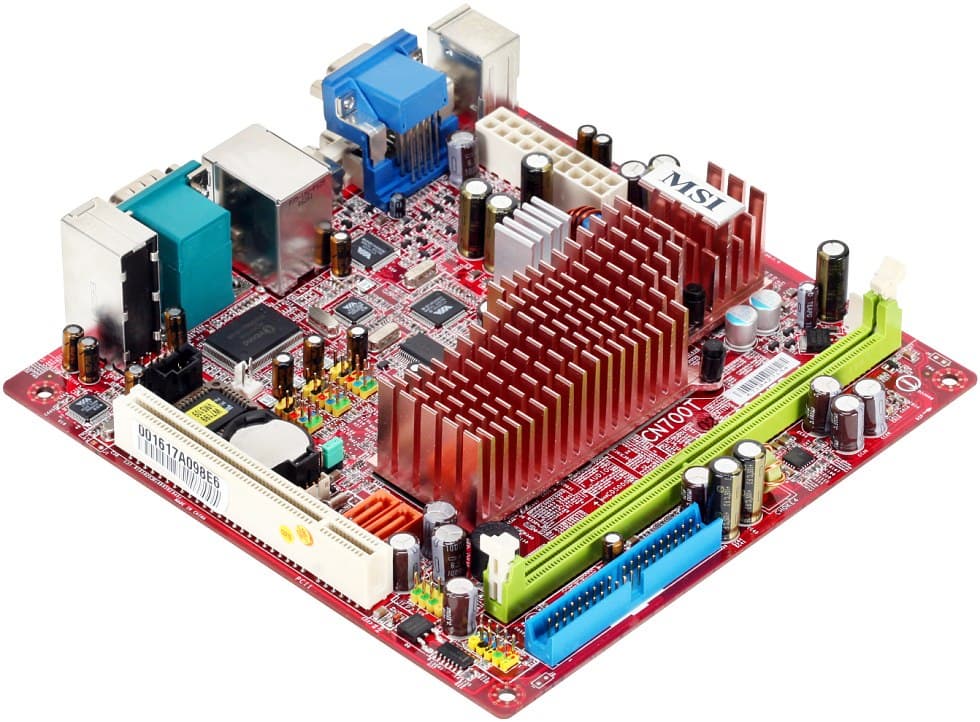

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 VGA, 1 DVI;
  • 1 S-Video Out;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 COM-порта;
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Документация: брошюра-инструкция по установке;
  • 1 кабель SATA с переходником питания на 1 устройство, 1 шлейф ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами.

Набор фирменных утилит включает:

  • MSI PC Alert 4 — утилита для мониторинга системных параметров (температуры, напряжения, частоты вращения системного вентилятора — параметров, доступных в соответствующем разделе BIOS);
  • MSI Live Update 3 — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя;
  • MSI Security — комплект утилит для удобного хранения паролей, управления пользовательскими профилями и шифрования содержимого жесткого диска. Дополнен антивирусным пакетом и брандмауэром Norton Internet Security 2005.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки AC’97 и кодека VIA VT1618G, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и CD-in;
  • Сетевой: Fast Ethernet с поддержкой 10/100 Мбит/с на базе «чипсетной» поддержке и PHY-контроллера VIA VT6103L.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.04, -0.23Очень хорошо
Уровень шума, дБ (А): -87.7Хорошо
Динамический диапазон, дБ (А): 88.5Хорошо
Гармонические искажения, %: 0.038Хорошо
Интермодуляционные искажения + шум, %: 0.038Хорошо
Взаимопроникновение каналов, дБ: -67.8Хорошо
Интермодуляции на 10 кГц, %: 0.042Хорошо

Общая оценка: Хорошо (подробнее). Результаты, очевидно, не впечатляют при сравнении с системными платами с HD Audio-кодеками, но для AC’97-уровня показатели VIA Vinyl Audio в исполнении кодека VT1618G весьма достойные.

Фирменные технологии и особенности

  • Работоспособность при высокой температуре (до 100 градусов в корпусе).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии Award BIOS v6.00PG Возможность управления специфическими функциями платформы + On Die Throttling
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row Refresh Cycle, Row To Row Delay, Read-To-Precharge Time, Write-To-Read Delay, Write Recovery Time
Выбор частоты работы памяти + Auto, 200, 266 МГц
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 100—132 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x8, с целым шагом

Использовалась 1.09 версия BIOS, как единственная, доступная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Едва ли стоило ожидать от данной модели выдающихся способностей в области разгона, тем не менее, слегка поднять частоту процессора нам позволено. И, если верить спецификации, при подъеме до 1,2 ГГц дополнительного охлаждения может и не понадобиться, тепловыделение процессора впишется в тепловой пакет.

Из специфических возможностей отметим два режима ограничения частоты процессора при перегреве — с помощью логики, встроенной в процессор, либо средствами BIOS. В наших тестах (в открытом стенде, при отсутствии какого-либо дополнительного обдува), «троттлинга» не наблюдалось в обоих режимах.

Производительность

Конфигурация тестового стенда:

  • Процессор: VIA C7 1 ГГц
  • Память: 1 модуль Kingston KHX7200D2K2 512 МБ (DDR2-533, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: использовалось интегрированное видеоядро
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения мы взяли результаты недавно протестированной платы Albatron KI51PV-754 c процессором Sempron 3400+.

Тест Albatron KI51PV-754 MSI Fuzzy CN700
Архивирование в 7-Zip, мин:сек 10:23 42:08
Кодирование MPEG4 (XviD), мин:сек 6:19 27:49
Unreal Tournament 2004 (Low@640×480), fps 32,2 1,7
Unreal Tournament 2004 (High@1024×768), fps 18,5 1,7
FarCry (Medium@800×600), fps 26,2 3,1
DOOM III (Medium@800×600), fps 11,7

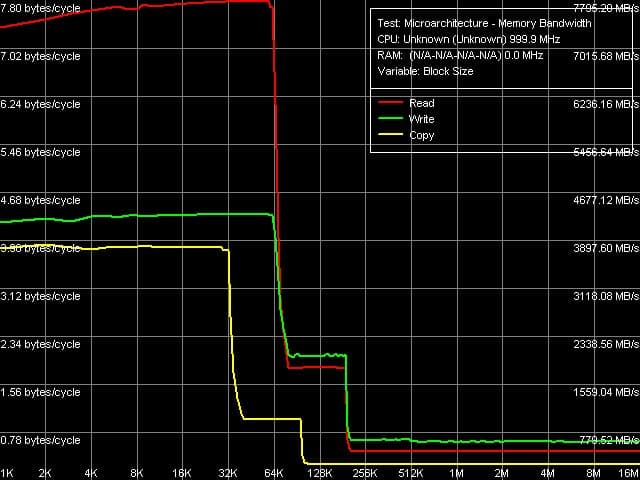

Мы, конечно, предполагали, что производительность VIA-платформы окажется существенно ниже (при двукратной разнице с Sempron 3400 по частоте), но столь сильное (четырехкратное в вычислительных тестах) отставание, конечно, немного разочаровывает. Характерно, что провал в играх также на совести процессора, что наглядно иллюстрируют результаты Unreal Tournament 2004, одинаково низкие в обоих режимах, отличающихся нагрузкой на графическое ядро. В задачах, не связанных с мультимедийными вычислениями, а зависящих от скорости доступа к памяти, успех VIA C7 также маловероятен, что демонстрируют тесты пропускной способности памяти.

Судя по всему, эффективность контроллера памяти в чипсете оставляет желать много лучшего. В целом результат неутишительный и налицо причины, почему изначально небольшая доля VIA на рынке процессоров снижается (и на сегодня он уже практически целиком поделен между двумя известными игроками). Низкое тепловыделение в сочетание с минимальной ценой, конечно, в некоторых случаях, является ключевым сочетанием. Но, учитывая сегодняшний уровень цен, не стоит удивляться, если младший Sempron, при необходимости с дополнительно сниженной частотой, сможет предложить не худшее сочетание данных параметров, при заведомо более высокой производительности.

Вывод

Любопытное с технической точки зрения решение, назвать неудачным и ненужным в виду низкой производительности в наших традиционных тестах, было бы совершенно неправильно. Поскольку оно изначально не претендует на широкую распространенность (вероятно, если бы такие системы били рекорды в тестах, стоили копейки и не грелись, именно они и стояли бы в большинстве компьютеров). А в специфических условиях на первый план могут выходить другие требования.

В частности, заявленная способность работать при высоких температурах, фирменная программно-аппаратная система защиты VIA PadLock Security Engine, наконец, в тех случаях, когда сколько-нибудь высокая вычислительная производительность просто не нужна. И помимо роли управляющих контроллеров для промышленного оборудования, «умных» локально-сетевых устройств и «тонких клиентов», вполне можно представить такую платформу и в основе минималистичного настольного компьютера. Как уже отмечалось, сама по себе Windows XP SP2 «в исполнении» MSI Fuzzy CN700 не выглядит сколько-нибудь медлительной, равно как и запущенные под ее управлением интернет-браузеры, почтовые клиенты и офисные приложения (разумеется, до тех пор, пока вы не начнете редактировать 50-страничный документ с графиками и иллюстрациями). Учитывая, что полнофункциональная Windows XP с ее запросами к дисковому пространству и оперативной памяти выглядит для такого компьютера неоптимальным выбором, можно пойти дальше, установив более компактную ОС. А при условии, что пользователь хочет, чтобы рабочая обстановка выглядела «как у взрослых» в качестве альтернативы напрашивается Windows XP Embedded.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
