Недорогая материнская плата
MSI B150M Bazooka Plus


Несмотря на тот факт, что чипсет Intel B150 изначально позиционировался компанией Intel как решение для бизнес-сегмента, все ведущие производители материнских плат делают на этом чипсете материнские платы, которые позиционируются и как недорогие универсальные платы, и как игровые. Собственно, производителей материнских плат можно понять. Есть чипсет Intel Z170, на котором производят топовые платы, но эти дорогие платы не являются для компаний источником основной части дохода: основные продажи приходятся на недорогие платы на базе чипсетов Intel B150 и Intel H110. А потому платы на этих чипсетах можно нередко увидеть и в категории игровых решений. В частности, новая плата B150 Bazooka Plus (как подсказывает ее название) относится к игровой категории Arsenal Gaming компании MSI.

Почему эта плата новая? Ведь чипсет Intel B150 присутствует на рынке уже более года, и ассортимент плат на этом чипсете у всех компаний уже давно сформировался. Это действительно так, но сегодня можно говорить о второй волне плат на чипсетах Intel 100-й серии. Связано это с тем, что за последний год появились новые тренды в производстве материнских плат. Речь, конечно, идет не портах USB 3.1 и разъемах M.2 и U.2, которые присутствовали и на платах с чипсетами Intel 100-й серии первой волны, а о тренде, который принято называть кастомизацией или моддинговым направлением. Так, на платах новой волны реализуют LED-подсветку, нередко встречаются и специальные разъемы для подключения LED-ленты. Слоты памяти, а также слоты PCI Express x16 стало модным облачать в металлический кожух. Иногда такой кожух встречается даже у разъемов M.2. Конечно, под все эти новомодные «фишки» пытаются подвести некое теоретическое обоснование, которое призвано продемонстрировать, что они делают платы более надежными. Так это или нет, вопрос дискуссионный, но в любом случае если есть возможность что-то добавить, то это уже повод для обновления ассортимента материнских плат.

В этой статье мы рассмотрим одну из таких новых плат MSI B150M Bazooka Plus, в которой реализованы некоторые из новомодных трендов.

Комплектация и упаковка

Поскольку плата MSI B150M Bazooka Plus не относится к сегменту топовых решений, комплект ее поставки очень скромный.

Она поставляется в достаточно компактной картонной коробке с камуфляжной расцветкой и изображением базуки. Вообще, военная тематика очень популярна у китайских производителей. Видимо, считается, что изображение оружия должно стать приманкой для потенциальных покупателей.

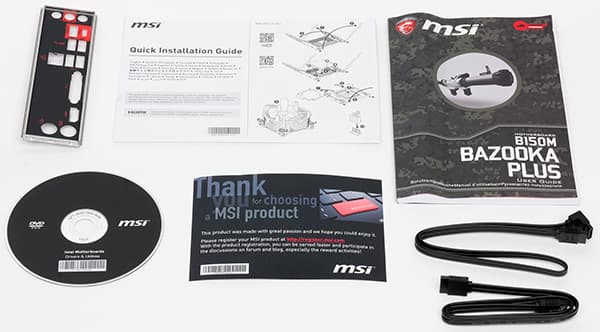

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка для задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI B150M Bazooka Plus приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel B150
Память
4 × DDR4
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
Realtek RTL8111H
Слоты расширения
1 × PCI Express 3.0 x16
2 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6× SATA 6 Гбит/с
USB-порты
6 × USB 3.0
6 × USB 2.0

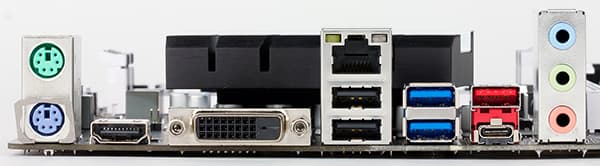

Разъемы на задней панели
2 × USB 2.0
3 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-C)
1 × HDMI 1.4
1 × DVI-D
1 × RJ-45
2 × PS/2
3 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
3разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения LPT-порта
Форм-фактор
microATX (244×220 мм)
Средняя цена
T-14168725
Розничные предложения L-14168725-5

Форм-фактор

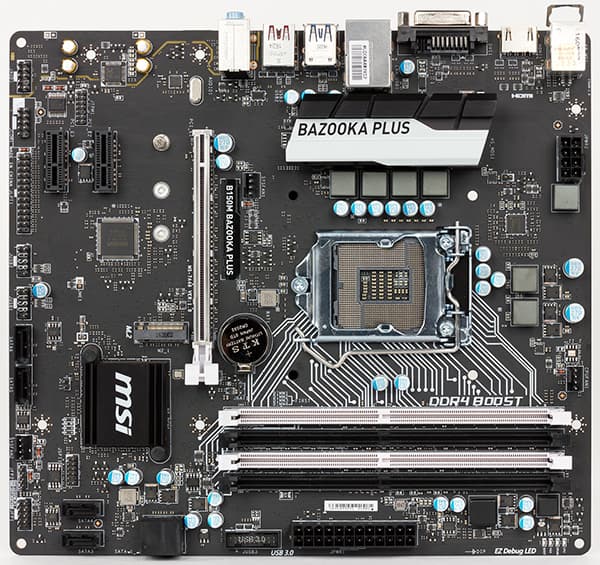

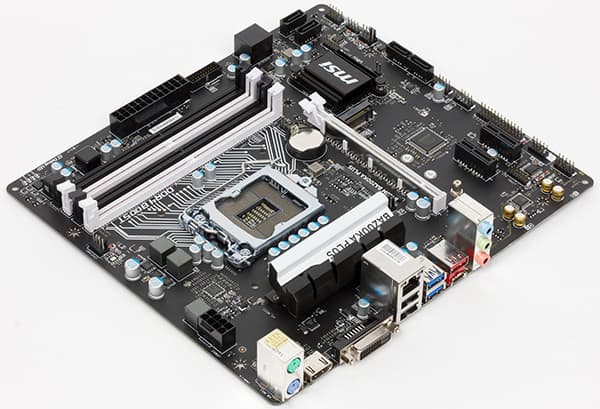

Плата MSI B150M Bazooka Plus выполнена в форм-факторе microATX (244×220 мм), то есть по размерам занимает промежуточное положение между платами с форм-фактором ATX (305×244 мм) и Mini-ITX (170×170 мм). Для монтажа платы в корпус, как и предполагает стандарт microATX, предусмотрены только шесть отверстий.

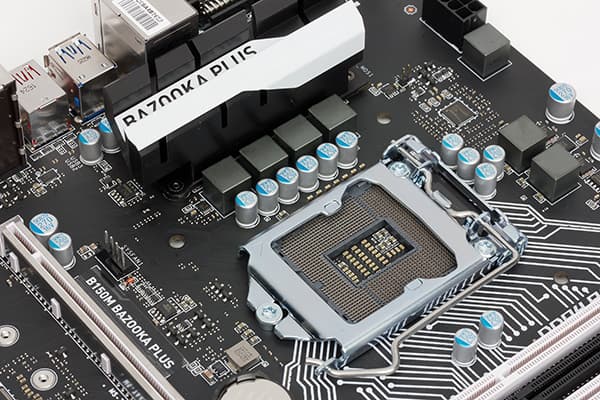

Чипсет и процессорный разъем

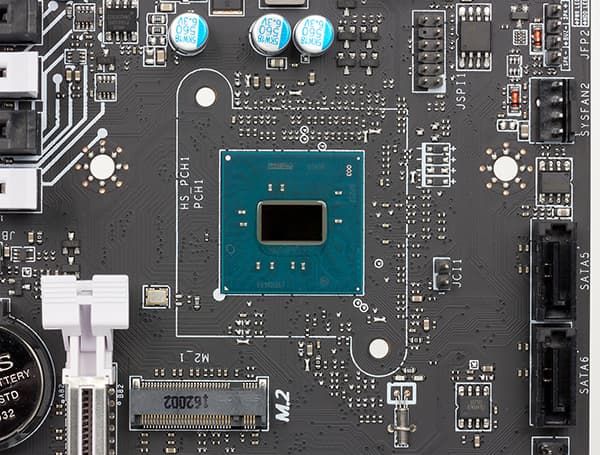

Плата MSI B150M Bazooka Plus основана на чипсете Intel B150 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.


Память

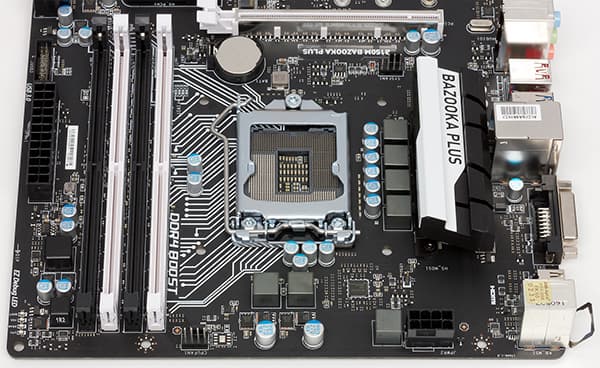

Для установки модулей памяти на плате MSI B150M Bazooka Plus предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Максимальная частота памяти составляет 2133 МГц (напомним, что чипсет Intel B150 не поддерживает разгон памяти).

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате MSI B150M Bazooka Plus имеется слот PCI Express 3.0 x16, два слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280.

Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора Skylake-S. Собственно, тут вариантов нет. Напомним, что чипсет Intel B150 (в отличие от Intel Z170) поддерживает (без дополнительной логики) группировку из процессорных линий PCIe 3.0 только в PEG-порт x16.

Два слота PCI Express 3.0 x1 реализованы через чипсет Intel B150.

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCIe 3.0 или порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход HDMI 1.4 (4096×2160@24 Гц, 2560×1600@60 Гц) и DVI-D (1920×1200@60 Гц).

SATA-порты

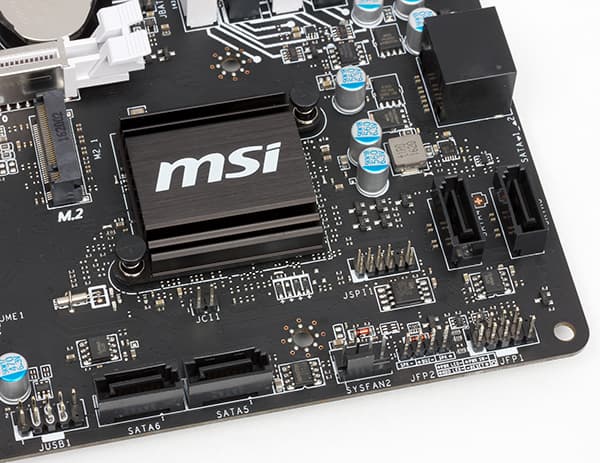

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы через чипсет.

SATA-порты поддерживают только режим AHCI (режим RAID не поддерживается чипсетом Intel B150).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0 и шесть портов USB 2.0. Напомним, что свои порты USB 3.0 компания MSI называет «USB 3.1 (Gen. 1)». Это, конечно, соответствует спецификации, однако чтобы не вводить пользователей в заблуждение, мы будем называть белое белым, а черное черным.

Все USB-порты реализованы на базе чипсета Intel B150 (напомним, что чипсет поддерживает до 12 портов USB, из которых до 6 портов могут быть USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрены один разъем USB 3.0 и два разъема USB 2.0. Отметим, что один из портов USB 3.0 на задней панели платы имеет разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате MSI B150M Bazooka Plus имеется гигабитный сетевой интерфейс на базе контроллера Realtek RTL8111H. В топовых решениях MSI на чипсете Intel Z170 используются сетевые контроллеры Intel I219V, а в данном случае поставили контроллер чуть дешевле.

Как это работает

Напомним, что по своим возможностям чипсет Intel B150 существенно уступает чипсету Intel Z170. Так, в Intel B150 имеется только 8 портов (линий) PCIe 3.0, до 6 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. В отличие от чипсета Intel Z170, где часть высокоскоростных портов ввода/вывода разделяются между портами USB 3.0 и PCIe 3.0, а также между портами PCIe 3.0 и SATA 6 Гбит/с, в чипсете Intel B150 все предельно просто и ничего не разделяется. Исключение составляют лишь два порта, которые могут быть портами PCIe 3.0 или SATA 6 Гбит/с.

Теперь посмотрим, как реализованы возможности чипсета Intel B150 на плате MSI B150M Bazooka Plus.

Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, шесть отдельных чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA устройства. То есть с учетом возможностей чипсета Intel B150 SATA-портов не хватает.

Также имеется разъем M.2, под который требуется четыре порта PCIe 3.0. Кроме того, под два слота PCI Express 3.0 x1 требуется еще два порта PCIe 3.0. Добавим к этому наличие сетевого контроллера Realtek RTL8111H, под который требуется еще один чипсетный порт PCIe 3.0. В результате получаем, что всего требуется лишь семь портов PCIe 3.0, то есть даже меньше того, чем имеется в чипсете Intel B150

Нехватка портов SATA в данном случае решается следующим образом. Один из SATA-портов, реализованных на плате, выполнен разделяемым с разъемом M.2. То есть когда в разъем M.2 устанавливается SATA-устройство, разделяемый с этим разъемом порт SATA 6 Гбит/с будет недоступен. Причем сделать это можно без использования дополнительных переключателей линий SATA, поскольку в чипсете Intel B150 два порта SATA могут быть реализованы или на портах #19 и #20, или на портах #15 и #16. То есть если, к примеру, порт #15 работает в режиме SATA, то порт #19 будет недоступен, а если используется порт #19 в режиме SATA, то порт #15 будет доступен только в режиме PCIe.

Блок-схема платы MSI B150M Bazooka Plus показана на рисунке.

Дополнительные особенности

С дополнительными функциями на плате MSI B150M Bazooka Plus все очень просто. Их практически нет, что вполне типично для недорогих плат на чипсете Intel B150.

Нет тут ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов, ни других подобных особенностей, привычных по топовым решениям. Имеется лишь перемычка Clear CMOS для сброса настроек BIOS.

Из новомодных «фишек» можно отметить наличие металлического кожуха на слоте PCI Express x16, а также диагностическую панель MSI EZ Debug LED из четырех светодиодных индикаторов, которые позволяют диагностировать проблемы с процессором, памятью, видеокартой и загрузочным накопителем в процессе загрузки системы.

Можно отметить также и наличие разъема для подключения LPT-порта, хотя зачем это нужно на игровой плате — не очень понятно.

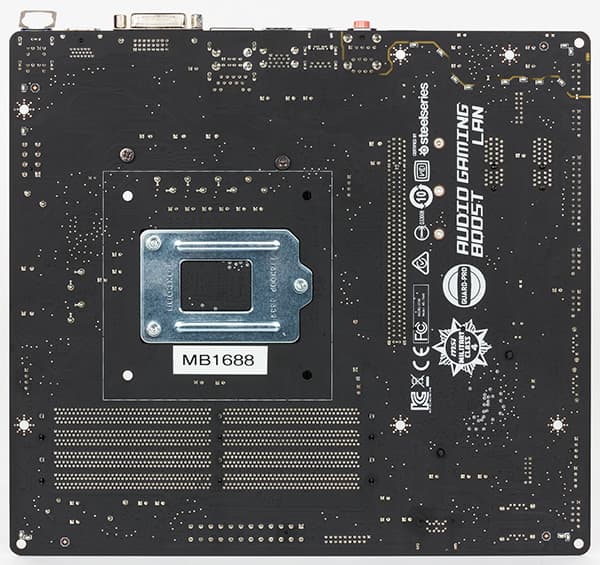

Есть на плате MSI B150M Bazooka Plus и светодиодная подсветка. Несколько светодиодов белого цвета расположены с обратной стороны платы (в основном, по контуру аудиотракта). Нельзя сказать, что эта подсветка реально впечатляет, но, как утверждается в описании платы на сайте MSI, она «позволит вам по-настоящему насладиться игрой. Подобно боевой раскраске, включайте подсветку, получайте новый игровой опыт на Arsenal Gaming и доминируйте на поле боя». Ну, как говорится, без комментариев.

Система питания

Как и большинство плат, модель MSI B150M Bazooka Plus имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

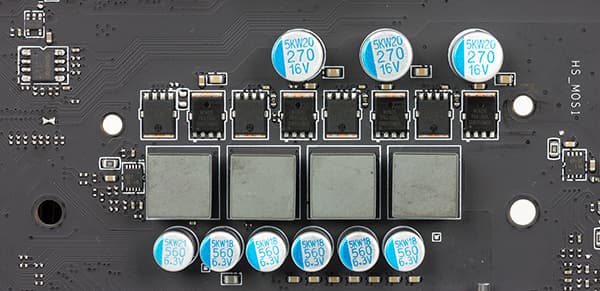

Регулятор напряжения питания процессора на плате является 6-канальным и основан на PWM-контроллере Richtek RT3606BC. Данный контроллер обеспечивает два выхода. Первый выход является трехфазным (с двумя интегрированными MOSFET-драйверами) и предназначен для питания ядер процессора, а второй выход является двухфазным (с одним интегрированными MOSFET-драйвером). Каждый канал питания построен с использованием MOSFET-транзисторов Nikos PK632BA (low-side) и PK616BA (high-side).

Система охлаждения

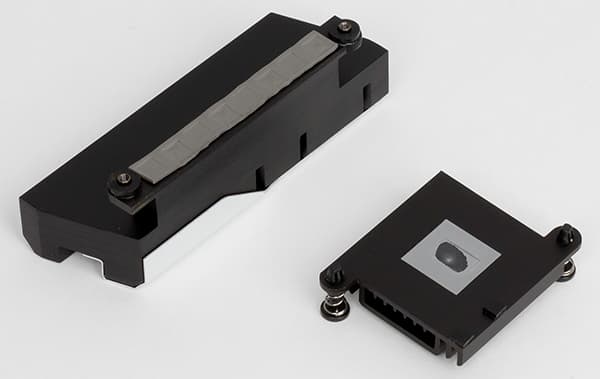

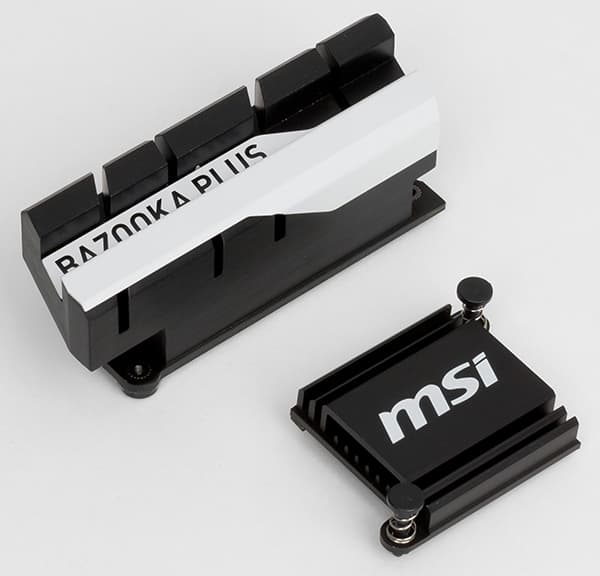

Для охлаждения части MOSFET-транзисторов на плате MSI B150M Bazooka Plus предусмотрен один небольшой радиатор, который расположен рядом с процессорным разъемом. В принципе, учитывая, что данная плата не поддерживает возможность разгона процессора (это ограничение чипсета), даже этот радиатор является излишним.

Кроме того, есть и еще один небольшой радиатор, установленный на чипсете.

Помимо этого, на плате есть три четырехконтактных разъема для подключения вентиляторов. Скорость любого вентилятора, подключенного к плате, можно настраивать через UEFI BIOS.

Аудиоподсистема

Аудиоподсистема платы MSI B150M Bazooka Plus основана на аудиокодеке Realtek ALC887, на заднюю панель платы выведены три аудиоразъема. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону. Попутно отметим, что в более дорогих платах на основе чипсета Intel Z170 обычно устанавливается кодек Realtek ALC1150, да и аудиовыходов на задней панели не три, а пять или даже шесть. Но по-большому счету, трех аудиовыходов вполне достаточно.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI B150M Bazooka Plus получил оценку «Хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,02, −0,08
Отлично
Уровень шума, дБ (А)
−74,8
Посредственно
Динамический диапазон, дБ (А)
75,1
Посредственно
Гармонические искажения, %
0,0041
Очень хорошо
Гармонические искажения + шум, дБ (A)
−68,6
Посредственно
Интермодуляционные искажения + шум, %
0,047
Хорошо
Взаимопроникновение каналов, дБ
−71,9
Хорошо
Интермодуляции на 10 кГц, %
0,025
Хорошо
Общая оценка
Хорошо

UEFI BIOS

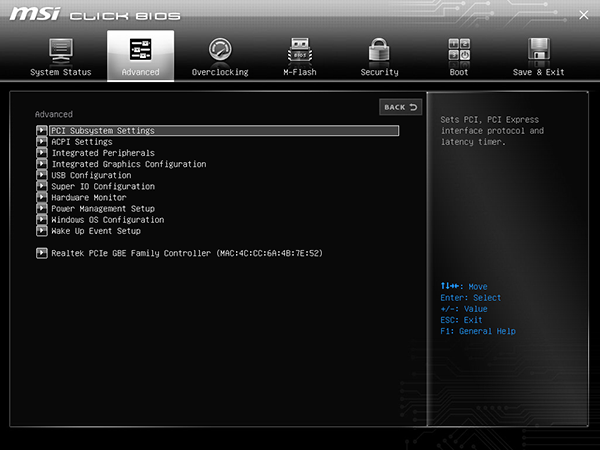

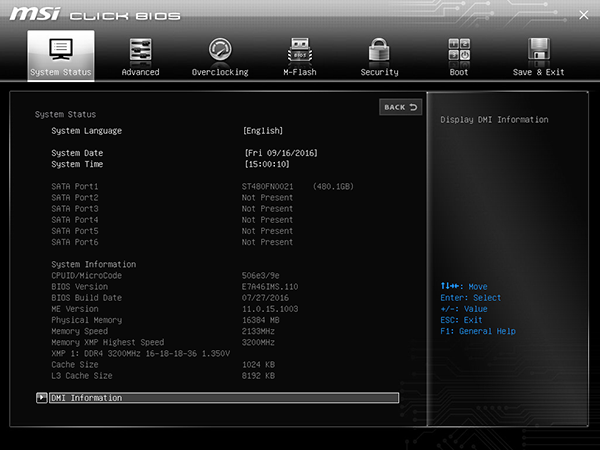

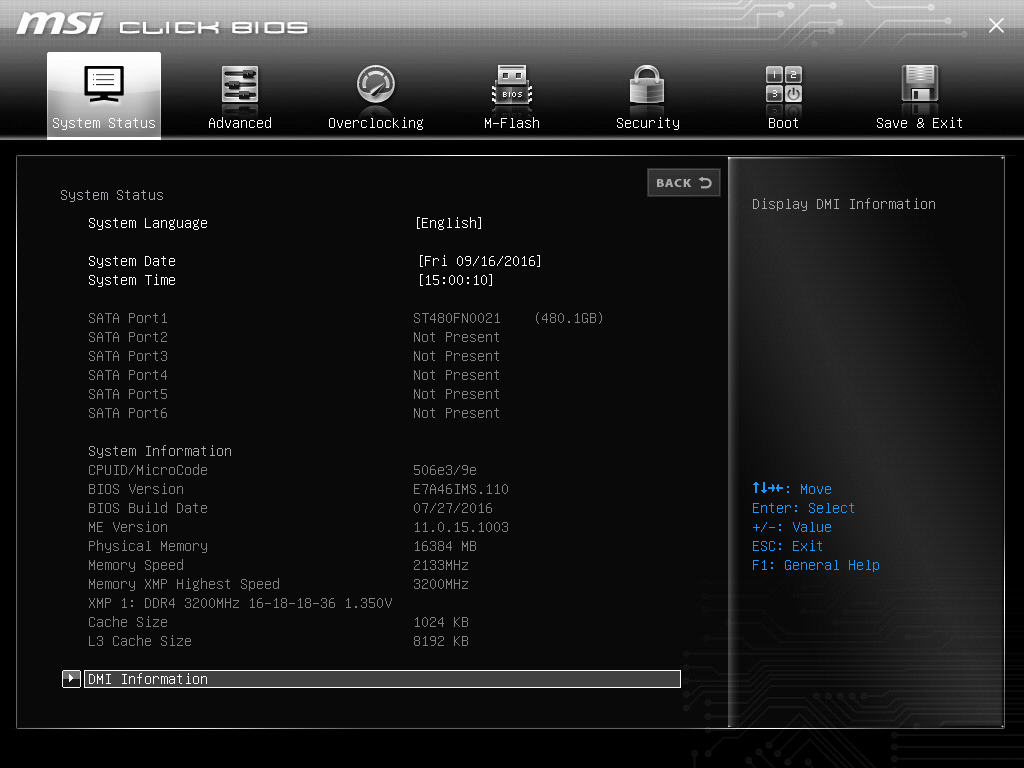

С учетом того обстоятельства, что чипсет Intel B150 имеет очень ограниченные возможности по разгону процессора и памяти, UEFI BIOS на плате MSI B150M Bazooka Plus очень простой.

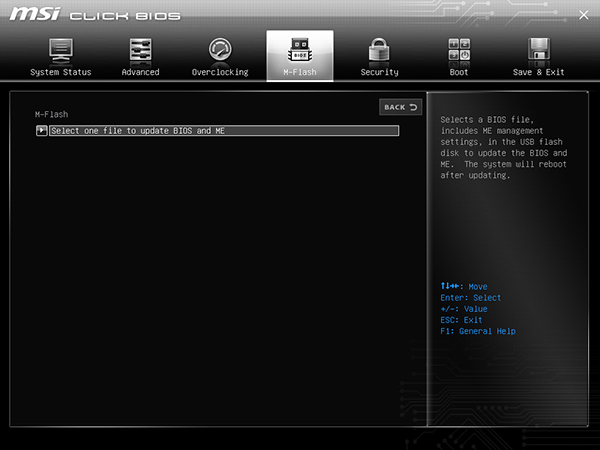

Начнем с того, что, как и на всех платах MSI, на плате MSI B150M Bazooka Plus имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту M-Flash, встроенную в BIOS.

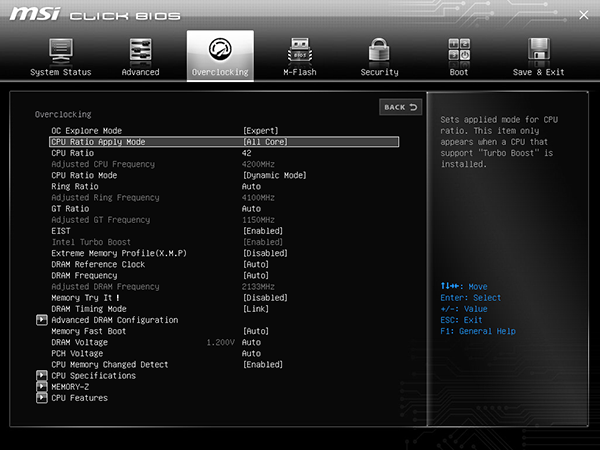

Имеется в UEFI BIOS и такая вкладка, как Overclocking. И это несмотря на тот факт, что по сути никакого оверклокинга здесь нет. В частности, нет возможности изменения частоты тактового генератора BCLK. Но вот коэффициент умножения ядер процессора изменять можно, причем задавать коэффициент умножения можно как для каждого случая числа загруженных ядер процессора, так и одновременно для всех загруженных ядер процессора. Однако максимальный коэффициент умножения, который можно задать, определяется максимальным коэффициентом, предусмотренным технологией Turbo Boost для установленного на плате процессора. В частности, для процессора Intel Core i7-6700K максимальный коэффициент составляет 42.

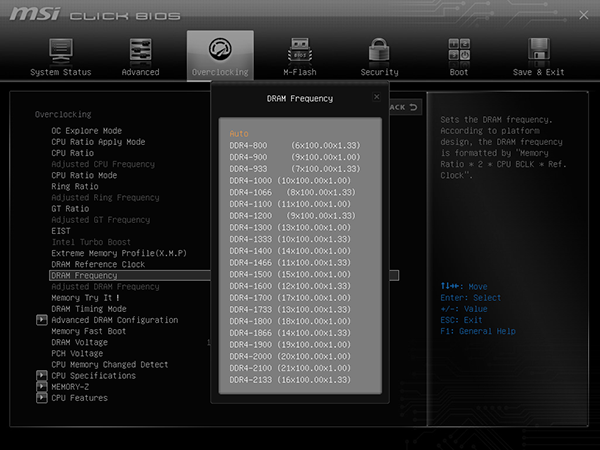

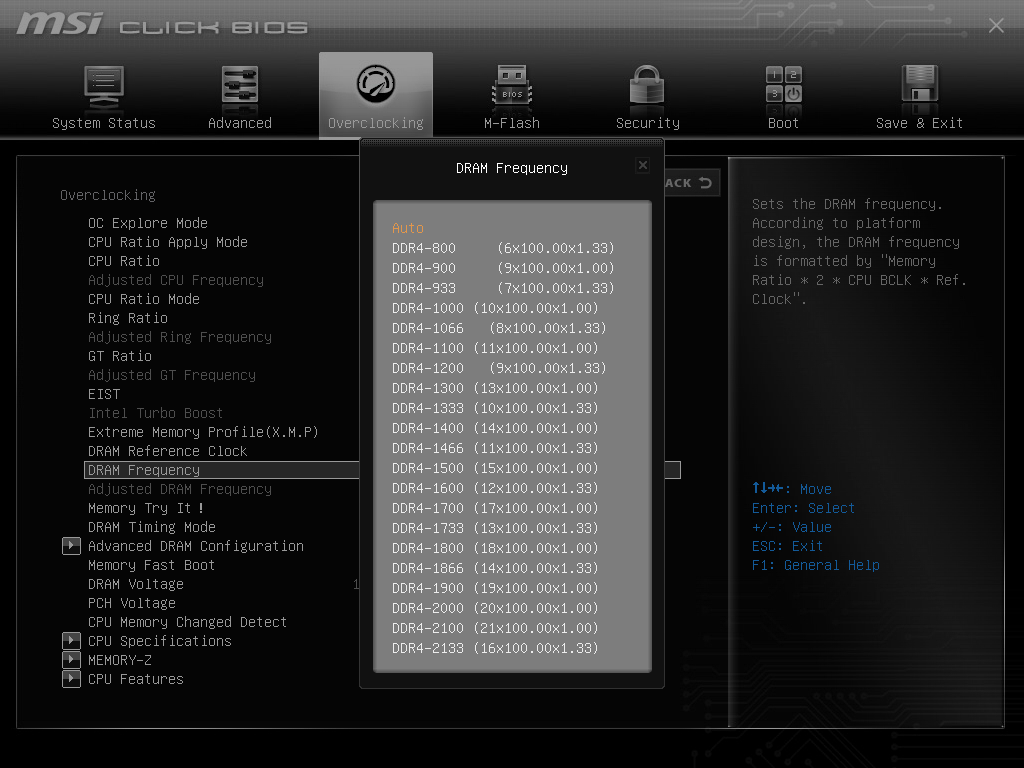

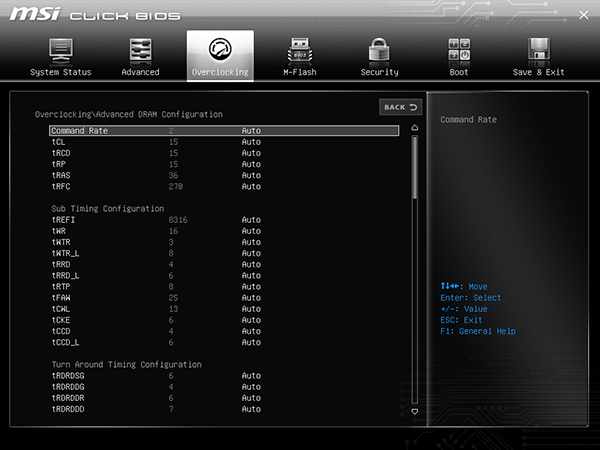

Что касается памяти, то ее разгон также не поддерживается. Можно лишь поиграться с таймингами памяти и изменить ее напряжение питания.

А вот настройка регулятора напряжения питания процессора отсутствует, что, в общем-то, вполне логично. Какой смысл менять напряжение питания процессора, если его нельзя разгонять?

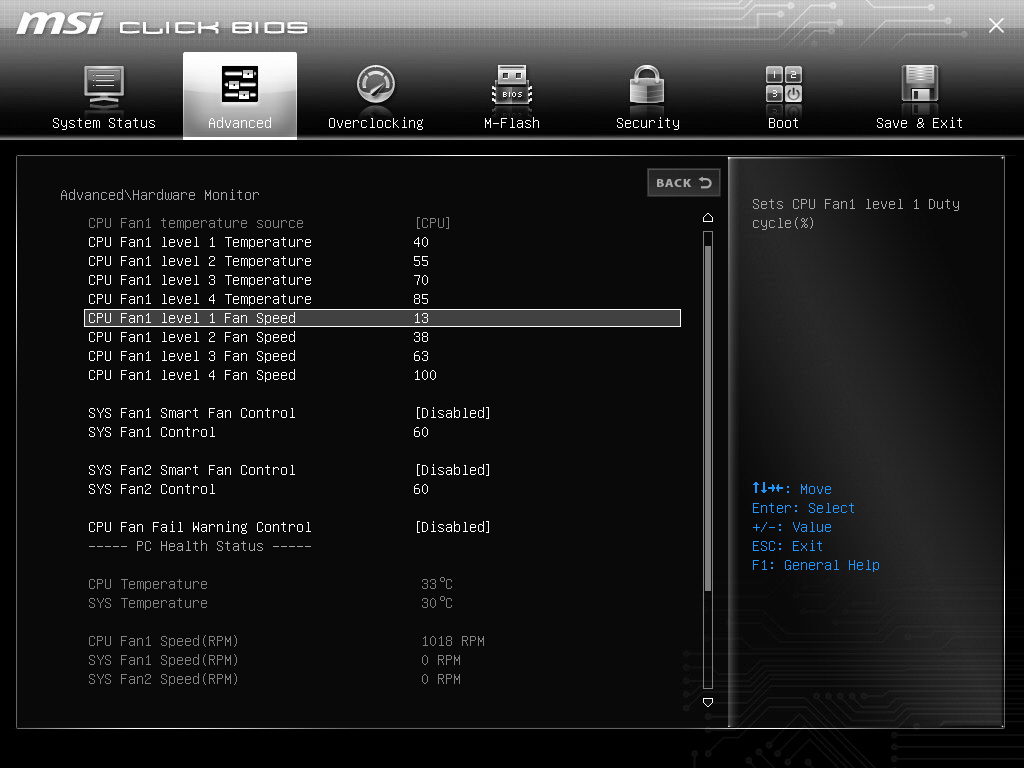

Предусмотрена в UEFI BIOS и такая возможность, как настройка скоростного режима вентилятора, подключенного к плате. Причем можно настраивать скоростной режим всех трех подключаемых вентиляторов. Настройка производится по четырем точкам, каждая из которых задается температурой процессора и соответствующей этой температуре скоростью вентилятора (скорость вращения всех вентиляторов может быть привязана только к температуре процессора).

Выводы

В целом, плата MSI B150M Bazooka Plus представляет собой хорошее решение для недорогих универсальных ПК. Она очень проста и построена по принципу «ничего лишнего». Игровой эта плата является только в том смысле, что на ее основе, как и на основе любой платы, можно собрать игровой компьютер.

Возможности по разгону процессора и памяти в данном случае отсутствуют. Тем не менее, в сочетании с процессором Skylake-S данная плата позволяет собрать производительный компьютер. Это, конечно, будет не топовая конфигурация, но для большинства пользователей производительности такого ПК будет вполне достаточно.

Отметим, что в модельном ряду материнских плат компании MSI имеется похожая модель MSI B150M Bazooka. Отличие между B150M Bazooka Plus и B150M Bazooka лишь в том, что у варианта Bazooka имеется разъем SATA Express (его нет у Bazooka Plus), но зато нет разъема M.2. Кроме того, на плате B150M Bazooka нет порта USB 3.0 с разъемом Type-C (все порты USB 3.0 имеют разъем Type-A). Еще одно очень важное отличие между B150М Bazooka и B150M Bazooka Plus заключается в том, что на новой плате слот PCI Express x16 имеет металлический кожух, а у старого варианта модели его нет.

На момент анонса статьи розничная стоимость платы MSI B150M Bazooka Plus составляла примерно 5500 . Это соответствует средней стоимости плат на чипсете Intel B150.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
