MSI 990FXA-GD80 на чипсете AMD 990FX (Socket AM3+)


Модель 990FXA-GD80 на сегодняшний день — старшая в линейке плат MSI под новый Socket AM3+. Разумеется, в ней реализованы все технические «навороты», накопленные разработчиками из MSI на текущий момент. Тем не менее, плата получилась достаточно практичной, явно «статусных» излишеств, за которые пришлось бы переплачивать, тут нет. Поэтому плата может быть интересна и тем, кто не гонится за модой, но привык выбирать среди технически наиболее совершенных продуктов в своем классе.

Особенности платы

материнская плата MSI 990FXA-GD80

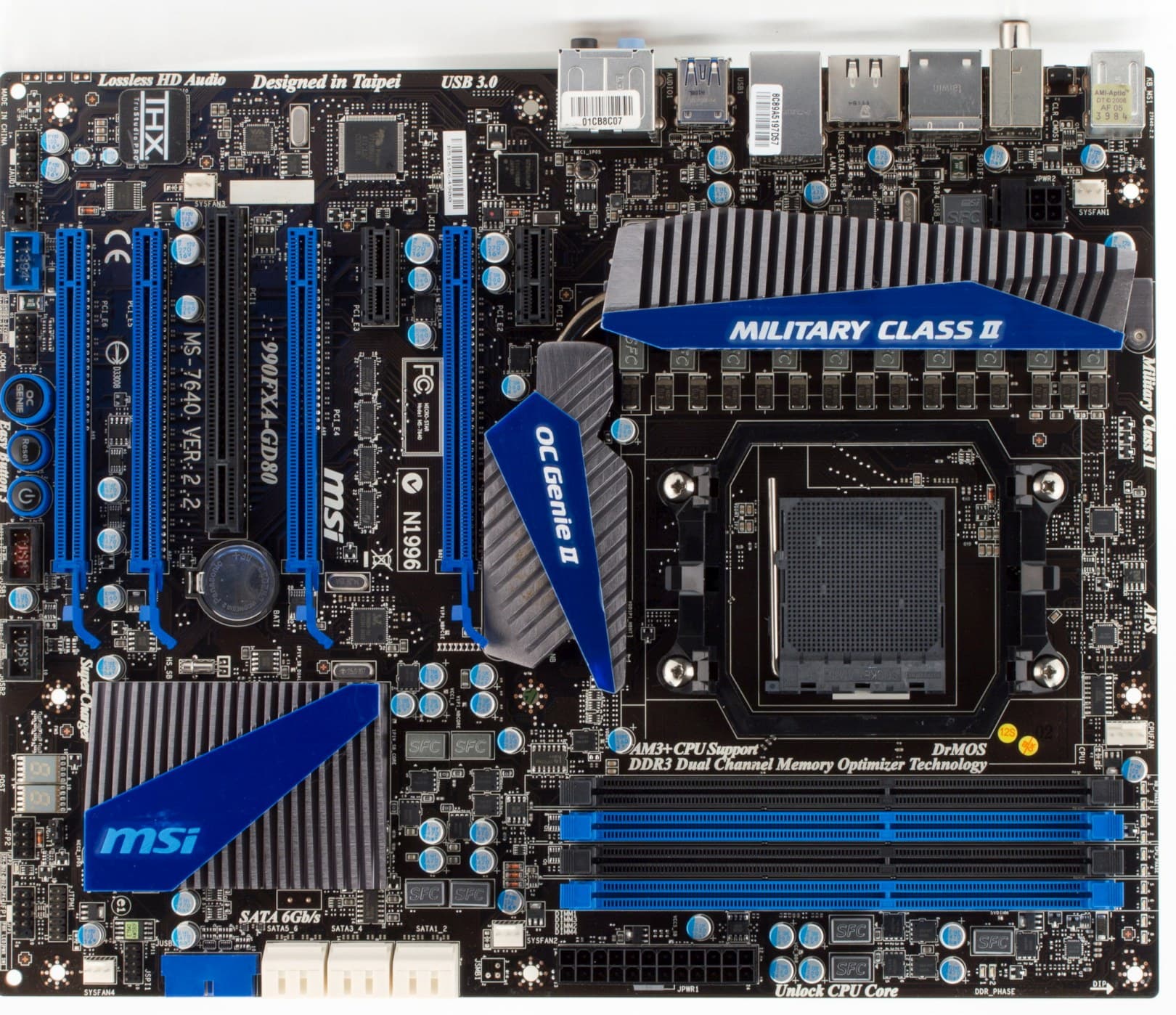

Плата располагает 4 слотами PCI Express x16 и, естественно, имеет все возможности для реализации «максимальных» мультичиповых графических конфигураций. Причем как CrossFire, так и SLI, поскольку для чипсета AMD 990FX компания NVIDIA открыла возможность лицензирования аппаратной поддержки SLI. Строго говоря, сделано это было несколько раньше, но сама возможность оказалась массово поддержана лишь с выпуском плат на чипсетах из 900-го семейства. Два слота PCIEx16 могут обеспечить максимальной пропускной способностью 2 видеокарты, а при установке 3 видеокарт второй слот переконфигурируется, и получается схема x16+x8+x8.

Любопытно, что основные слоты располагаются не через двойное расстояние (что уже стало привычным), а через 3 слота, поэтому режим охлаждения видеокарт будет максимально благоприятным. Еще один слот постоянно работает в режиме x4, так что и для ускорения игровой физики найдется куда приткнуть соответствующее устройство.

Можно отметить оптимальное расположение разьемов для «корпусных» вентиляторов. В остальном ничего экстраординарного в оснащении платы не обнаруживаем (кнопки для включения и перезапуска с подсветкой и индикатор POST-кодов достаточно распространены сейчас и на куда более дешевых платах). Радует, что разработчики из MSI поддержали современную тенденцию чередовать слоты для памяти, так что двухканальный комплект устанавливается через один слот. Еще бы четкую маркировку на плату нанести с указанием принадлежности слотов банкам памяти — вообще было бы идеально.

материнская плата MSI 990FXA-GD80

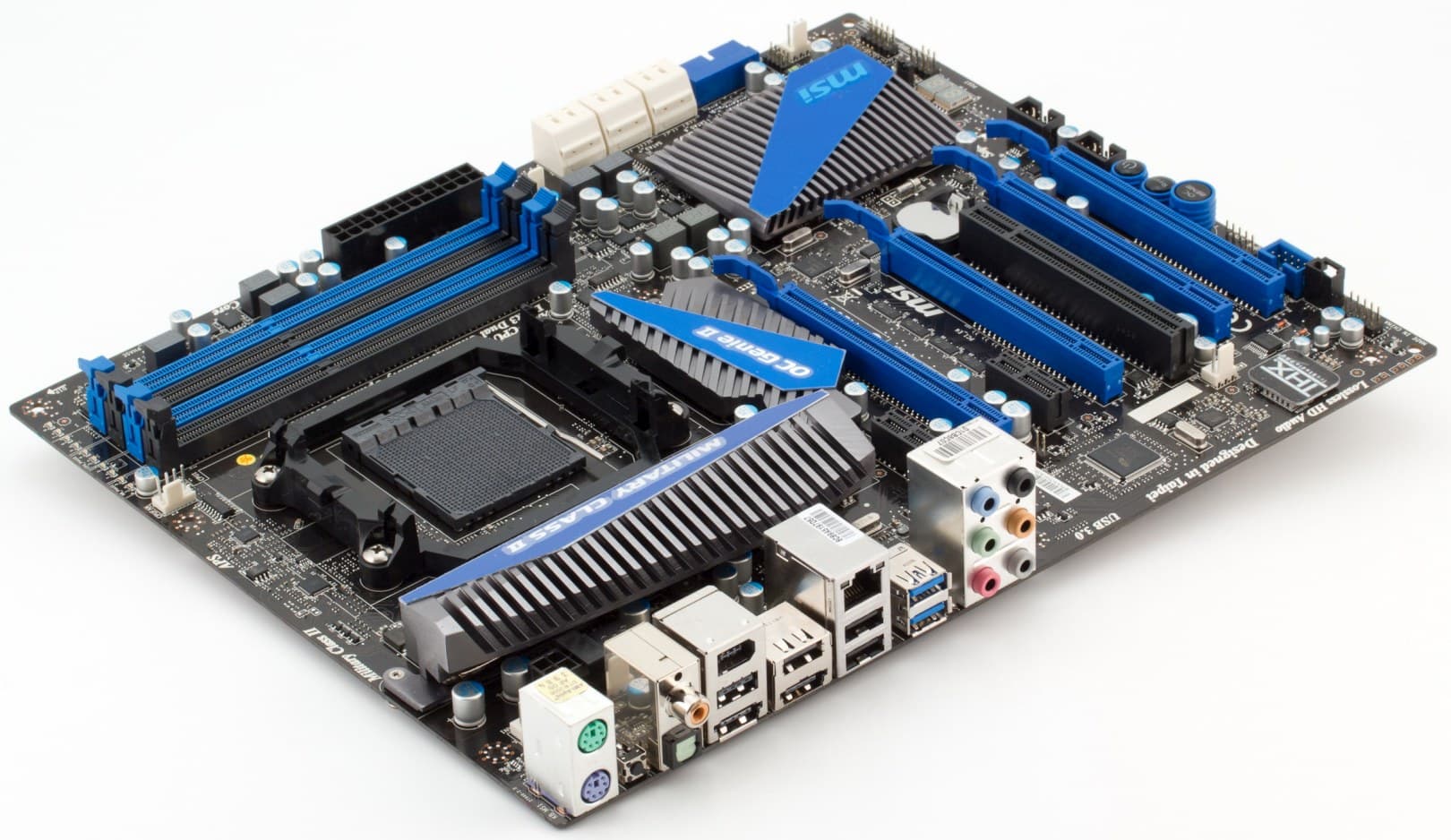

по ссылке — вид платы в 3/4 со стороны задней панели

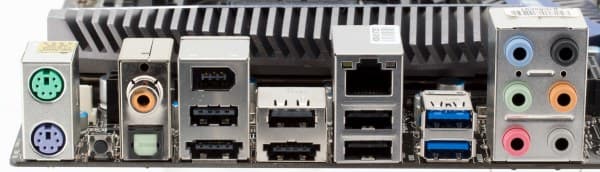

На задней панели наличествует полный комплект актуальных на сегодняшний день интерфейсов, есть также кнопка сброса настроек BIOS. Однако также ничего «статусного» тут нет. Например, есть всего лишь два порта USB 3.0, тогда как на многих платах подобного ранга на заднюю панель выводится 4 таких порта. Но в данном случае функциональность USB 3.0 представлена по минимуму, вдобавок к двум портам на задней панели есть лишь один внутренний разъем для вывода 2 портов на переднюю панель или на задную с помощью имеющейся планки. Кто-то мог бы пожелать вторую розетку локальной сети, во всяком случае такой бонус все еще встречается на некоторых дорогих моделях, но этого нет. Зато есть два порта eSATA, скомбинированные с USB, так что общее количество портов периферийных интерфейсов все же получается внушительным.

материнская плата MSI 990FXA-GD80

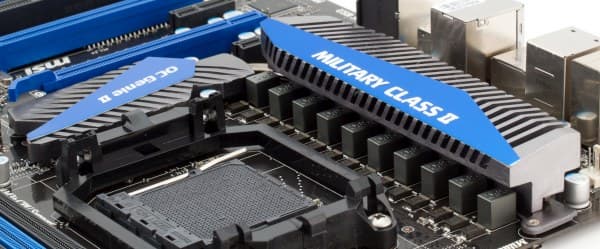

В дизайне радиаторов современных топовых плат просматривается явная тенденция делать более «толстые» конструкции, на которые уходит больше материала. При этом площадь поверхности теплоотвода получается не столь значительной, как можно было бы получить, пустив то же количество материала на тонкостенную конструкцию. С другой стороны, в условиях пассивного охлаждения радиаторы с большими зазорами между ребрами оказываются более эффективными.

материнская плата MSI 990FXA-GD80

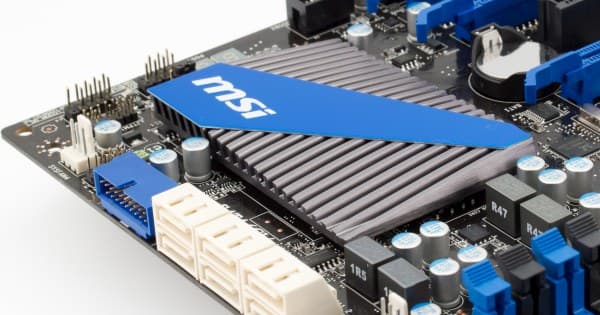

Радиатор на южном мосту чипсета выполнен в том же стиле. Но его в данном случае критиковать уж точно не стоит, потому что этот радиатор достаточно велик по площади и несомненно справится с теплоотводом вверенного ему компонента.

материнская плата MSI 990FXA-GD80

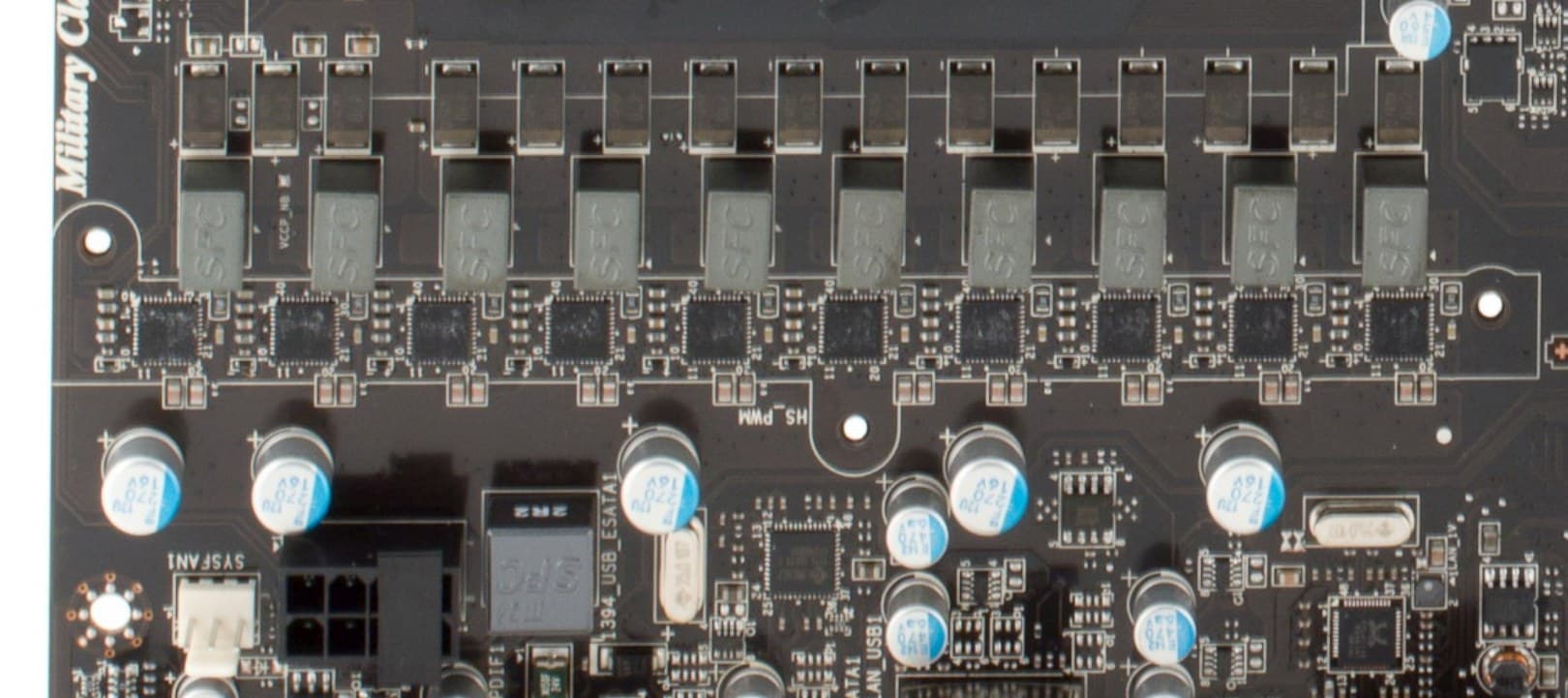

Стабилизатор напряжения питания процессора — 10-канальный, используется схема XS DrMOS на микросхемах FairChild FDMF6704V, индуктивности с ферритовыми сердечниками и даже «танталовые» конденсаторы в низковольтной цепи (15 штук по 470 мкФ), входная цепь довольствуется 5 твердотельными конденсаторами по 470 мкФ.

Поддерживаются процессоры с заявленным TDP до 140 Вт. Ясно, что и на разгон запас имеется, а насколько будет успешным разгон на практике, мы еще посмотрим.

материнская плата MSI 990FXA-GD80

Плата упакована в большую коробку с передней стенкой, открывающейся на манер обложки, рельефной печатью и голографическим покрытием.

материнская плата MSI 990FXA-GD80

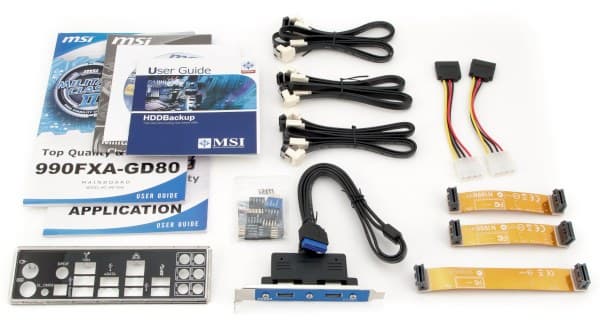

В комплектации имеется 6 кабелей SATA с металлическими защелками и переходник питания на 2 SATA-устройства, мостики разной ширины для объединения карт в CrossFire и комплект переходников для удобного подключения проводов от передней панели. Также в комплекте имеется планка на заднюю панель с двумя портами USB 3.0. На диске можно обнаружить утилиту для автоматического обновления драйверов и BIOS (с поиском на сайте производителя) и утилиту Control Center, с помощью которой пользователь может получить подробную системную информацию о своем компьютере, регулировать режимы энергосбережения и выполнять разгон.

материнская плата MSI 990FXA-GD80

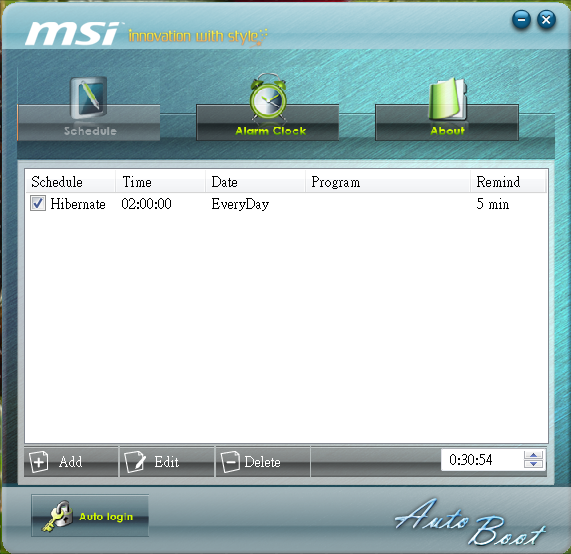

Также любопытной нам показалась утилита AutoBoot, которая позволяет назначить обслуживание по расписанию, запланировать перезагрузку или выключение, настроить различные «напоминалки».

Функциональность

Плата основана на чипсете AMD 990FX (северный мост AMD 990FX и южный SB950). Поддерживаются все процессоры, выпущенные для разъема Socket AM3, и будущие под AM3+, в качестве оперативной памяти может быть установлено до 32 ГБ DDR3-1066/1333/1600. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1, 0+1 и 5). Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC892) с поддержкой THX TruStudio Pro; оптический и коаксиальный S/PDIF-Out выведены на заднюю панель;
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1 2.0), с поддержкой двух портов;
  • сетевой контроллер (Realtek 8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • eSATA-II (JMicron JMB362, интерфейс PCIEx1), поддерживаются 2 порта на задней панели, комбинированные с USB;
  • FireWire (VIA VT6315N, интерфейс PCIEx1) с поддержкой 2 портов IEEE1394a, один из которых выведен на заднюю панель;
  • cистемный мониторинг (Fintek F71889AD), в BIOS предусмотрено автоматическое управление частотой вращения процессорного вентилятора, пользователь может определить целевую температуру (40—70 °C) и минимальную частоту вращения (0—87%), регулировка доступна лишь для 4-контактных вентиляторов. Для системных вентиляторов есть возможность фиксированного ограничения частоты вращения на уровне 50 или 75% от максимума, по отдельности для каждого из четырех имеющихся разъемов.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,18, −0,10Очень хорошо
Уровень шума, дБ (А)−88,0Хорошо
Динамический диапазон, дБ (А)88,0Хорошо
Гармонические искажения, %0,0026Отлично
Гармонические искажения + шум, дБ (А)−76,9Средне
Интермодуляционные искажения + шум, %0,026Хорошо
Взаимопроникновение каналов, дБ−88,4Отлично
Интермодуляции на 10 кГц, %0,014Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Стандартные результаты для используемого кодека, хотя бывают и платы, демонстрирующие более высокие объективные результаты, но поддержка вполне адекватная для тех случаев, когда пользователь не видит необходимости в установке звуковой карты.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +190—690 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Режим «разблокировки» ядер+через BIOS
Напряжение процессoрного ядра+0,989—1,987 В (для ядер)
0,847—1,895 В (для CPU NB)
Напряжение памяти+1,442—1,906 В
Напряжение чипсета+0,964—1,303 В (для северного моста)
1,13—2,10 В (для PCI-E)
0,96—1,57 В (для HT)
0,62—1,58 В (для южного моста)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS 11.4.

В BIOS есть все необходимое для разгона центрального процессора, хотя по сравнению с предыдущими версиями топовых плат можно отметить, что диапазоны регулировки напряжения процессорного ядра и других компонентов стали уже. Но все равно более чем достаточны для разгона в домашних условиях — без использования криогенного охлаждения и прочих экстремальных уловок. Чтобы не навредить компонентам, обращайте внимание, что при значительном отклонении от номинала значение подсвечивается фиолетовым или красным цветом.

 Phenom II X4 965 (3,4 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц41003770
Опорная частота (множитель), МГц200 (×20,5)290 (×13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,49/1,351,46/1,27
Частота (множитель) CPU NB, МГц2600 (×13)2320 (×8)
Частота (множитель) шины HT, МГц2000 (×10)2030 (×7)
Частота памяти, МГцDDR3-1333DDR3-1160
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Автоматическая перезагрузка в случае зависания срабатывает отлично, есть возможность сохранить 6 профилей в области CMOS. Результат близок к максимальному для процессора с разблокированным множителем и не столь выдающийся в режиме разгона за счет опорной частоты.

Производительность и экономичность

Для сравнения взяты результаты предыдущей топовой модели MSI 890FXA-GD70, основанной на чипсете 890FX.

дискретная графика (Radeon HD4850) MSI 890FXA-GD70MSI 990FXA-GD80
Архивирование в 7-Zip, мин:сек 2:182:21
Архивирование в WinRAR, мин:сек1:151:18
HDPlay (DXVA Off/On), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6362
World in Conflict (Very High@1680×1050), fps3029

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 MSI 890FXA-GD70MSI 990FXA-GD80
Редактирование текста, Вт (Cool’n’Quiet On)69 (Green Power Off)
64 (Green Power On)
72 (Green Power Off)
70 (Green Power On)
Редактирование текста, Вт (Cool’n’Quiet Off)9384
Игра FarCry 2, Вт 146—182137—172

Незначительное преимущество в производительности на счету предыдущей версии платы, но скорее всего, ситуация выправится через 1-2 выпуска свежих версий BIOS, которые для топовых плат обновляются особенно оперативно. Экономичность в простое формально чуть выше у предыдущей модели, зато под нагрузкой лидирует новинка.

Выводы

Плата оказалась весьма практичной, несмотря на статус топовой модели. Комплектация включает всё необходимое, но каких-либо неожиданных бонусов также не содержит. Скорее всего, ею заинтересуются те, кто планирует собрать мощный игровой компьютер и ориентируется на основные технические характеристики и качество элементной базы. Последнее, действительно, на высоте. Тем не менее, такой подход означает и достаточно жесткую конкуренцию с аналогичными моделями других производителей, поэтому остается надеяться, что MSI сможет предложить потенциальным покупателям и более привлекательную цену.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в московской рознице): $185(6)

Эта модель на сайте производителя




26 октября 2011 Г.
