Leadtek P4I845D — системная плата на базе чипсета i845D




Совсем редкий гость в наших краях — мы привыкли к видеокартам от этого производителя, а не к материнским платам (очевидно, достаточно большое количество народа при упоминании материнских плат от Leadtek будет недоумевающе хлопать глазами). Тем не менее, это уже не первая наша встреча с продукцией Leadtek, и мы по собственному опыту можем сказать, что платы надежны и отличаются неплохой функциональностью при, правда, средненькой скорости работы.

Комплект поставки включает:

  • Упаковку: коробка нового дизайна — очень похожа на коробки для видеокарт этой же компании;
  • Документацию: руководство пользователя — на английском языке;
  • Кабели: один АТА 66/100/133 и шлейф для подключения дисковода;

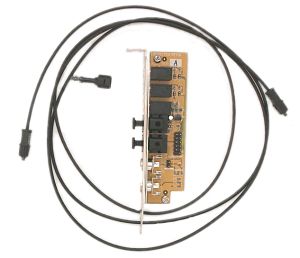

  • Планку на заднюю панель компьютера с выходами для подключения акустики 5.1 и SPDIF-разъемами Composite и TosLink;
  • Кабель TosLink;
  • Переходник TosLink -> mini-TosLink;
  • Заглушку на заднюю панель компьютера;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Speed Gear;
    • Award WinFlash — для прошивки BIOS из Windows.

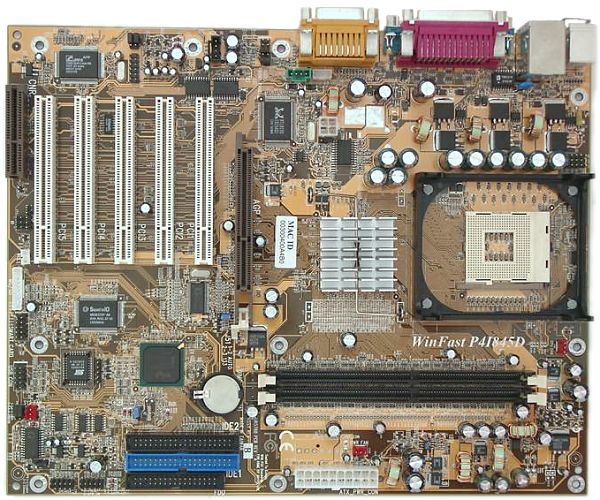

В разводке платы есть привычный недостаток: разъемы аудиовходов расположены перед слотами PCI и рядом с задней панелью, что не очень удобно для сборки, зато обычно неудобное расположение разъемов IDE позади слотов PCI скрадывается достаточно большими размерами платы. Доступ к некоторым перемычкам и переключателям может быть затруднен при установке платы в корпус. Назначение почти всех перемычек и переключателей отображено на плате.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 12 конденсаторов по 2200 мкФ (неплохой показатель, да и на стабильность платы нареканий не было).

На плату интегрированы следующие контроллеры: звуковой, выполненный на основе микросхемы C-Media CMI8738/PCI-6ch-LX; сетевой, построенный на базе микросхемы Realtek RTL8100 с поддержкой 10 BaseT/ 100 BaseTX. Благодаря использованию Smart I/O-контроллера Winbond W83637HF-AW на плате есть разъемы для подключения считывателей смарт-карт и карт форматов SD и MS.

На плате нет разведенных мест с нераспаянными элементами.

На плате используются возможности системного мониторинга микросхемы W83637HF-AW от Winbond. Контролируются напряжения процессора, +/-3,3, +/-5 и +/-12 В, частота вращения 2 вентиляторов и температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы). На плате имеются 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры платы — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Перемычка для выбора частоты FSBAuto/133 МГц
Перемычка для выбора напряжения процессораNormal/+0,15 В
Перемычка для выбора режима работы канала Bass/CenterNormal/Inverse
Перемычка для выбора языка функции Voice Alertанглийский/китайский
Перемычка для выбора подключения четвертого USB-портаот разъема на плате или CNR-карты
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, RAS Precharge Time, Active to precharge delay
Выбор частоты работы памяти+Auto/DDR200/DDR266
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+с шагом в 1 МГц, 100-250 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,5-1,85 В, с шагом в 0,025 В
Изменение напряжения памяти++0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP++0,1, +0,2, +0,3 В

Использовалась версия BIOS от 18/01/2002, как последняя из доступных на время проведения тестирования.

Пока это лучшая реализация возможностей микросхемы от C-Media на материнской плате, да и вообще по функциональности и широте настроек системы этот продукт Leadtek — один из лидеров.
