Jetway 845GDA — системная плата на базе чипсета i845G


Время идет, и пестрота в платах от Jetway потихоньку сходит на нет. На сей раз лишь слоты памяти имеют характерный для продукции Jetway неожиданный фиолетовый цвет (а дополнять картину приходится разноцветными стикерами на компонентах). Плата побывала у нас в OEM-комплектации.

Комплект поставки включал:

  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • файлы с прошивками BIOS для большого количества плат компании;
    • Magic BIOS;
    • Recovery Genius;
    • Hardware Doctor (утилита для мониторинга системы);
    • Award Winflash;
    • Adobe Acrobat Reader;
    • PC-Cillin 2000;
    • DirectX 7.0a;
    • DirectX 8.1.

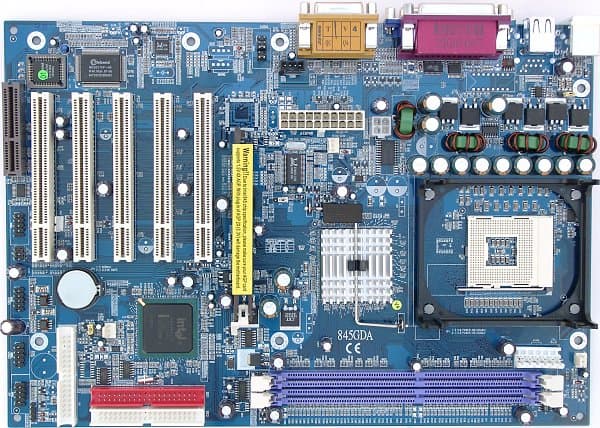

Разводка платы не очень удобна (этим пришлось заплатить за относительно небольшую ширину): разъемы CD-In и питания находятся рядом с задней панелью платы, разъемы IDE — позади слотов PCI, а при вставленной видеокарте затрудняется работа с модулями памяти. Доступ к перемычкам не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 13 конденсаторов по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом SPDIF.

Не распаяны, но разведены на плате: сетевой контроллер и разъем RJ45, несколько аудиоразъемов.

На плате используются возможности системного мониторинга микросхемы Winbond W83627HF-AW. Контролируются

  • напряжения процессора, шины AGP, +3,3, +5 и +/-12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 2 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 6 USB 2.0; размеры — 305х210 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSBDefault, 100 и 133 МГц
Перемычка для включения возможности запуска с клавиатуры PS/2
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Cycle Time, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+PCI (AGP/2) = FSB/3, /4, /5, /6
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100-200 МГц c шагом 1 МГц
Изменение коэффициента умножения процессора+x8-x50
Изменение напряжения ядра процессора+1,6-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7, 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6 В

Использовалась версия BIOS A02, как последняя из доступных на время проведения тестирования.

Эта плата, как и вся продукция Jetway, не является, конечно, чем-либо выдающимся, но имеющийся неплохой инструментарий для разгона и сравнительно низкая цена могут сделать эту модель популярной у домашних энтузиастов-оверклокеров.

Результаты тестов:



Системная плата Jetway 845GDA предоставлена компанией Atlantic
