Gigabyte K8NNXP-940 — системная плата на базе чипсета NVIDIA nForce3 Pro 150


Плата прекрасно укомплектована как дополнительными аксессуарами, так и функционально — прекрасный пример top-end продукции.

Разводка платы привычна — не совсем удобно расположен ряд разъемов вдоль левого края, разъемы аудиовходов расположены перед слотами PCI, разъемы IDE RAID — позади них, а скученность разъемов у модулей памяти будет мешать свободному доступу к ним. Доступ к перемычке может быть затруднен при установке платы в корпус, ее краткое описание приведено на текстолите платы. Наличие напряжения на разъемах модулей памяти индицируется желтым светодиодом. Помимо этого, при установке видеокарт с напряжением питания +3,3 В загорится светодиод, информирующий о недопустимости таких действий. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1500 мкФ. Также на плате есть разъем для установки дополнительного VRM-модуля. Gigabyte DPS. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 4 конденсатора по 1000 мкФ и несколько менее емких) и памяти (6 по 1000 мкФ).

На плате нет разведенных, но не распаянных мест под микросхемы и разъемы. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы:

  • Процессорный сокет (Socket 940);
  • 4 разъема под DDR SDRAM DIMM (различаются цветом, сгруппированы попарно);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъем питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 4 разъема IDE (Parallel ATA) — 2 из них «чипсетные», а еще 2 за счет дополнительного контроллера;
  • 2 разъема SATA RAID (Serial ATA) — за счет дополнительного контроллера;
  • 2 разъема для подключения планки с дополнительными портами USB (2.0);
  • Разъем для подключения Game-порта;
  • 2 разъема для подключения планки с 2 портами GigaWire (FireWire-800, IEEE 1394b);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения выхода звукового сигнала AUX-IN;
  • Разъем для подключения выхода звукового сигнала с модема;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к нерегулируемому подключен вентилятор на радиаторе чипсета).

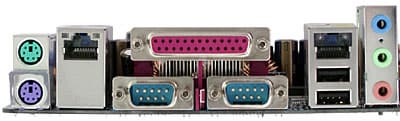

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 RJ-45 (Ethernet);
  • 1 LPT и 2 COM-порта;
  • 2 порта USB и RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: коробка стандартного дизайна;
  • Документация: руководство пользователя, руководство по настройке IDE RAID, руководство по настройке SATA RAID и плакат с краткой инструкцией по настройке и установке платы — все на английском языке;
  • 3 шлейфа ATA66/100/133, кабель для подключения дисковода и 2 кабеля SerialATA;
  • Планка на заднюю панель для подключения внешних SATA-устройств (с переходником питания);
  • Планка на заднюю панель с 4 портами USB;
  • Планка на заднюю панель с 2 портами FireWire-800;
  • Планка на заднюю панель с разъемами Center/Sub, Rear, S/PDIF-Out типов TosLink и Coaxial;
  • Модуль Gigabyte DPS;
  • Заглушка на заднюю панель;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • DirectX 9.0;
    • Norton Internet Security;
    • Gigabyte @BIOS;
    • Gigabyte DMIView;
    • Gigabyte EasyTune4;
    • Gigabyte FaceWizard;
    • Gigabyte Windows Utility Manager;
    • Gigabyte IA Panel;
    • Gigabyte Management Tools;
    • Gigabyte System Information Viewer.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • 2 cетевых, один из которых реализован на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet), а второй — на базе микросхемы Realtek RTL8110S-32, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet);
  • GigaWire (FireWire-800, IEEE 1394b), на базе микросхем Texas Instruments TSB82AA2 и TSB81BA3, с поддержкой 2 портов;
  • IDE RAID, на базе микросхемы ITE IT8212F, с поддержкой до 4 устройств и возможностью создания RAID уровней 0, 1, 0+1 и JBOD;
  • SATA RAID, на базе микросхемы Silicon Image SiI3512A, c поддержкой 2 разъемов SATA и возможностью создания RAID уровней 0 и 1.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.1 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.13, -0.20Очень хорошо
Уровень шума, дБ (А): -88.6Хорошо
Динамический диапазон, дБ (А): 88.1Хорошо
Нелин. искажения, %: 0.0039Очень хорошо
Интермод. искажения, %: 0.013Очень хорошо
Взаимопроникновение каналов, дБ: -90.0Отлично

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии

  • Gigabyte DualBIOS (на плате есть резервная микросхема Flash EEPROM с копией BIOS);
  • Gigabyte DPS (на плате есть разъем для дополнительного модуля VRM).

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароля
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, RAS to CAS Delay, Min. RAS Active Time, Row Precharge Time, Refresh Period, Row Cycle Time, Row Refresh Cycle Time, Row to Row Delay, Write Recovery Time, Write to Read Delay, Read to Write Delay
Выбор частоты работы памяти+Auto, 100, 133, 150, 166, 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2)=66—100 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x4—x24
Изменение напряжения ядра процессора+Normal, 0,8—1,7 В с шагом 0,025 В до 1,55 В и шагом 0,05 В — выше
Изменение напряжения памяти+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовалась версия BIOS F3, как последняя из доступных на время проведения тестирования.

Результаты тестов:
