Материнская плата Gigabyte H87М-D3H

Недорогая компактная модель на чипсете Intel H87


Из шести чипсетов Intel 8-й серии только два ориентированы на пользовательский сегмент рынка, то есть позиционируются в качестве основы для материнских плат домашних ПК — Z87 и H87. Чипсет Intel Z87 является основой для топовых решений, то есть для дорогих плат, в которых все реализовано по максимуму. Ну а H87 представляет собой основу для массовых недорогих решений. Впрочем, разница между этими чипсетами минимальна. Главное отличие заключается в том, что если Intel Z87 позволяет группировать 16 процессорных линий PCI Express 3.0 в один порт x16, два порта x8 или в два порта х4 и один порт x8, то Intel H87 поддерживает только конфигурацию с одним портом PCI Express 3.0 x16. То есть на платах с чипсетом Z87 может быть несколько слотов PCI Express на базе процессорных линий PCI Express 3.0, а платы на H87 могут иметь только один слот PCI Express 3.0 x16 и, как правило, не поддерживают возможность использования нескольких видеокарт (исключения составляют случаи, когда второй слот c форм-фактором PCI Express x16 реализован на базе линий PCI Express 2.0 от чипсета).

Еще одно незначительное отличие между чипсетами заключается в том, что Z87 позволяет разгонять процессоры как путем изменения коэффициента умножения (для процессоров K-серии), так и по шине, то есть путем изменения частоты BCLK. Причем имеется возможность использовать делители, которые изменяют частоту BCLK для ядер процессора, но оставляют ее неизменной для элементов Uncore Logic, плохо переносящих увеличение опорной частоты (контроллеры PEG/DMI). Поэтому в качестве опорной частоты для ядер процессора может быть выбрана частота 100 (по умолчанию), 125, 167 и 250 МГц — и для данных значений опорная частота PEG/DMI будет оставаться равной 100 МГц. В чипсете Intel H87 такая возможность отсутствует, то есть опорная частота BCLK строго фиксирована и составляет 100 МГц. Вообще, нельзя сказать, что это большой минус H87: все же процессоры Haswell разгоняют путем изменения коэффициента умножения при неизменной частоте BCK. А использование дополнительных частот (125, 167 и 250 МГц) — это, конечно, интересно, но на самом деле не нужно. И не нужно, прежде всего, потому, что никаких преимуществ в плане разгона эти частоты не имеют, а максимальной тактовой частоты процессора удается добиться, как правило, на частоте BCK 100 МГц.

Собственно, на этом все различие между чипсетами Intel Z87 и H87 заканчивается. Есть еще маленькое отличие в плане поддержки технологии Intel Small Business Advantage, но для обычных пользователей это абсолютно некритично.

Ну а теперь познакомимся поближе с платой Gigabyte H87М-D3H, которая основана на чипсете Intel H87.

Комплектация и упаковка

Gigabyte H87М-D3H поставляется в компактной коробке без ручки, которая оформлена в фирменном стиле Gigabyte. Помимо названия материнской платы на коробке имеются логотипы всех поддерживаемых платой маркетинговых технологий, и конечно же, на упаковке рассказывается обо всех ее преимуществах.

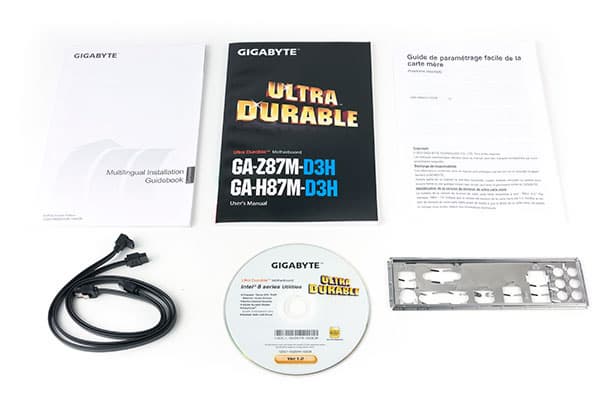

Кроме самой платы в комплектацию входит DVD-диск с драйверам и утилитами, инструкция пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка задней панели платы. То есть комплект поставки очень скромный и вполне соответствует позиционированию данной платы, как недорогого решения.

Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte H87М-D3H приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel H87
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4
2 × PCI
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
USB-разъемы
8 × USB 3.0/2.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC892
Сетевой контроллер
1 × Realtek RTL8111F

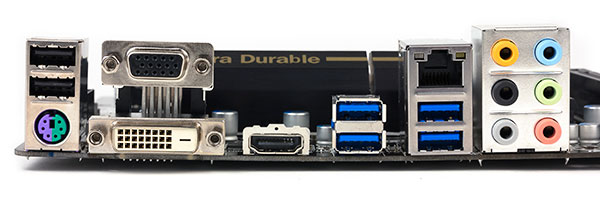

Разъемы на задней панели
1 × HDMI (выход)
1 × DVI-D
1 × D-Sub (VGA)
4 × USB 3.0/2.0
3 × USB 2.0
1 × RJ-45
6 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
4 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем LPT-порта
1 × разъем COM-порта
Форм-фактор
microATX (244×225 мм)

Форм-фактор

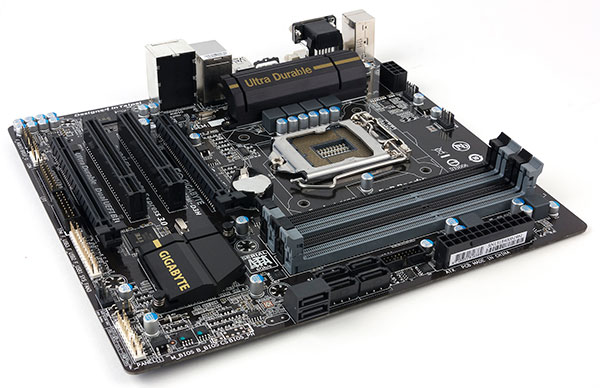

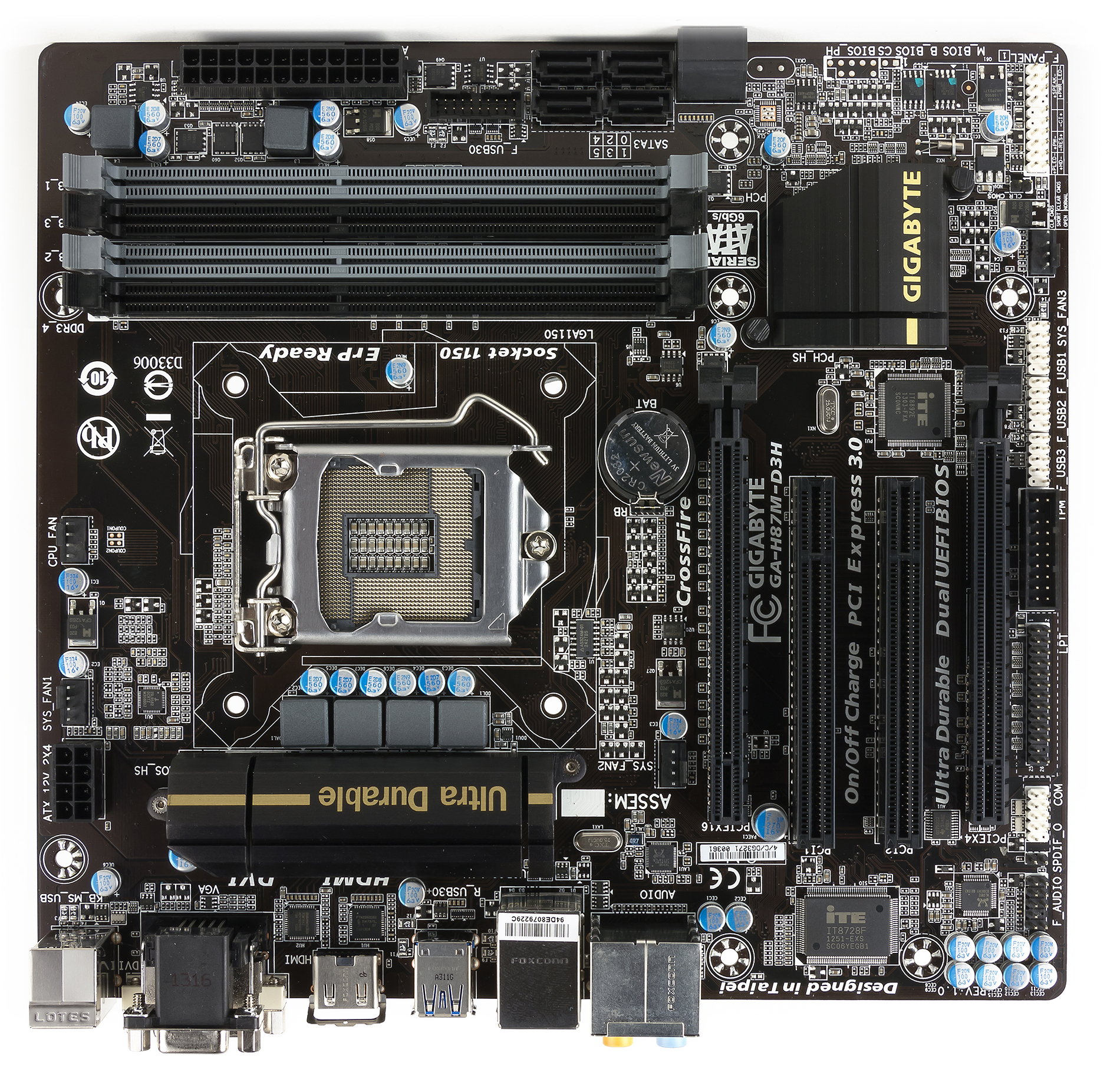

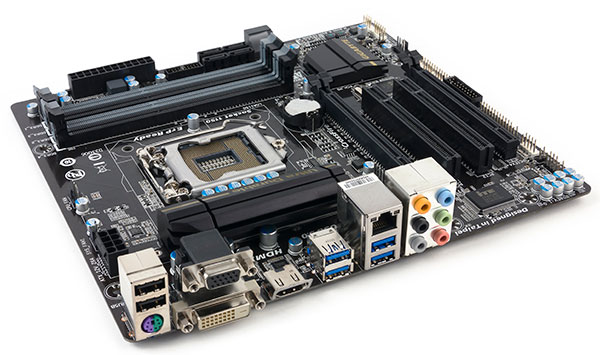

Плата Gigabyte H87М-D3H выполнена в форм-факторе microATX (244×225 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены семь отверстий.

Чипсет и процессорный разъем

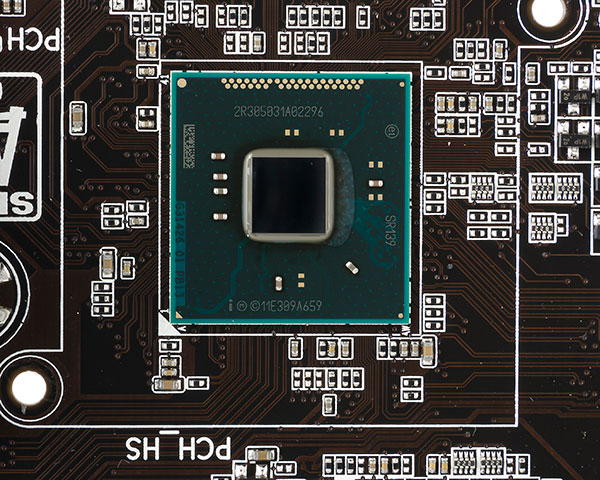

Как уже отмечалось, плата Gigabyte H87М-D3H основана на чипсете Intel H87 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.


Память

Для установки модулей памяти на плате Gigabyte H87М-D3H предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей).

В спецификации указывается, что данная плата поддерживает только память DDR3-1600/1333. Кроме того, говорится о поддержке памяти с XMP-профилями.

Слоты расширения

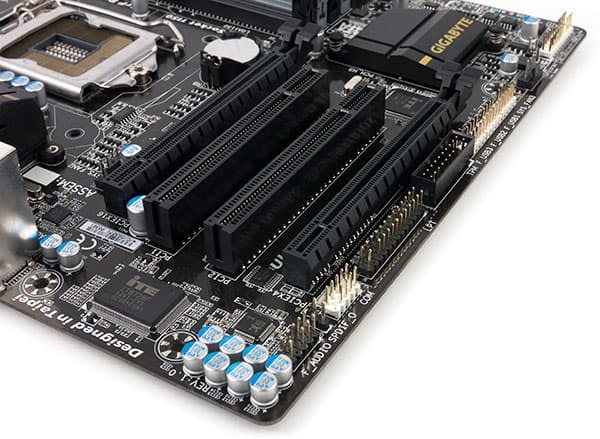

Для установки видеокарт или плат расширения на материнской плате реализован один слот PCI Express 3.0 x16, один слот PCI Express 2.0 x4 в форм-факторе PCI Express x16 и два слота PCI.

Слот PCI Express 3.0 x16 выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

Слоты PCI Express 2.0 x4 выполнены с использованием четырех линий PCI Express 2.0 из числа поддерживаемых чипсетом Intel H87 (всего чипсет поддерживает 8 линий PCI Express 2.0).

Поскольку сам чипсет Intel H87 не поддерживает шину PCI, для реализации двух слотов PCI на плате используется контроллер iTE IT8892E, выполняющий функцию моста PCIe—PCI.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel H87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4 (максимальное разрешение 4096×2160), DVI-D (1920×1080) и D-Sub (1920×1080). То есть разъемы предусмотрены, что называется, на все случаи жизни.

SATA-разъемы

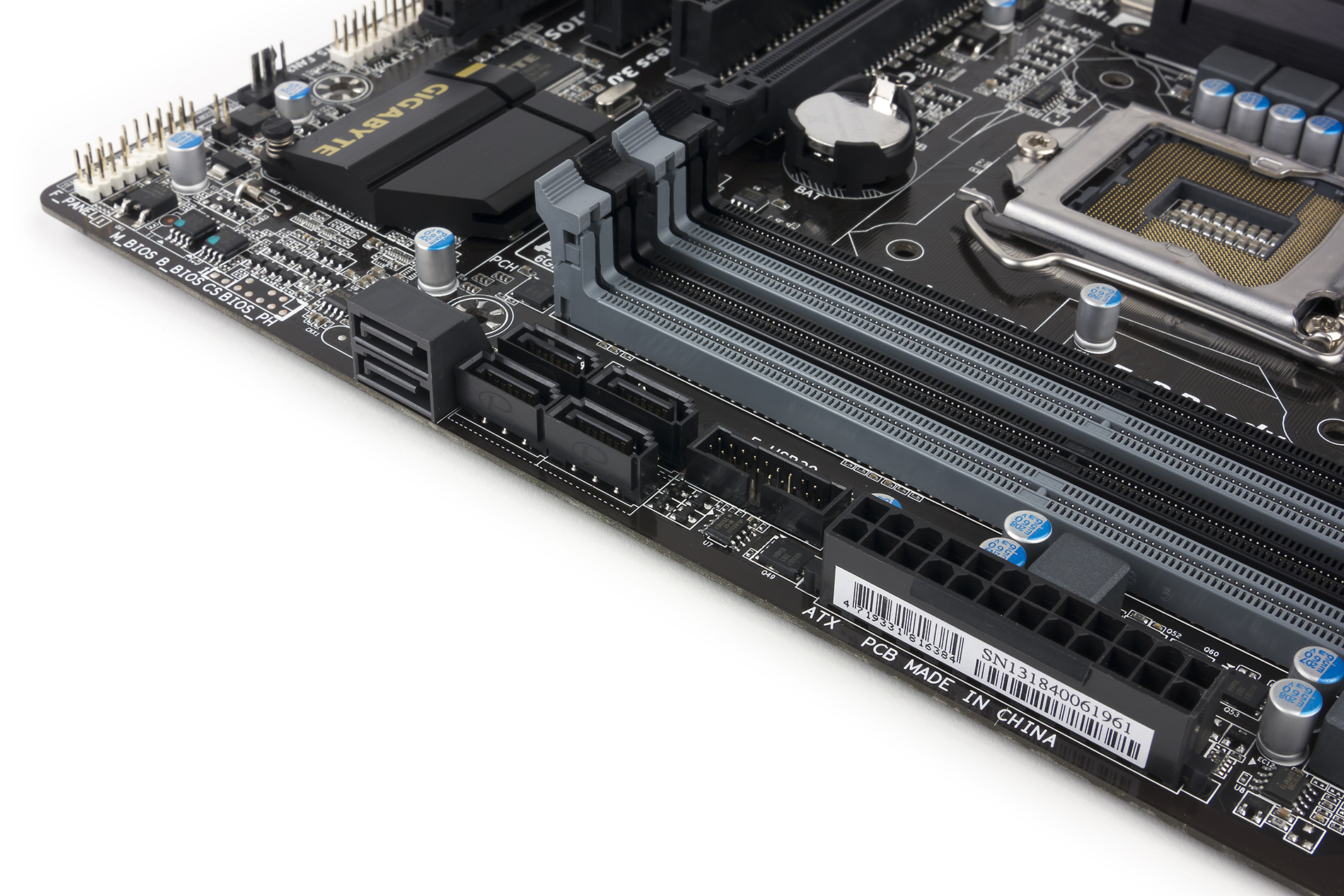

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и Все SATA порты реализованы на базе интегрированного в чипсет SATA-контроллера и позволяют объединять подключенные к ним накопители в RAID-массивы уровней 0, 1, 5 и 10. Отметим, что два SATA разъем на плате угловые, а остальные — вертикальные.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате имеется шесть портов USB 3.0/2.0 и восемь портов USB 2.0. Четыре порта USB 3.0/2.0 и два порта USB 2.0 выведены на заднюю панель платы. Ну а для подключения остальных на плате предусмотрен один разъем для вывода портов USB 3.0 и три — для вывода портов USB 2.0.

Все USB-порты на плате реализованы через контроллер чипсета, никакие дополнительные контроллеры не используются.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на основе контроллера Realtek RTL8111F. Соответственно, на задней панели платы имеется разъем RJ-45.

Дополнительные особенности

Среди особенностей платы Gigabyte H87М-D3H стоит отметить наличие разъема PS/2 для подключения мыши или клавиатуры, а также наличие разъемов для подключения COM-порта и LPT-порта.

COM-порт, LPT-порт и разъем PS/2 реализованы через контроллер ввода-вывода iTE IT8728F.

Никаких других особенностей на плате Gigabyte H87М-D3H нет.

Система питания

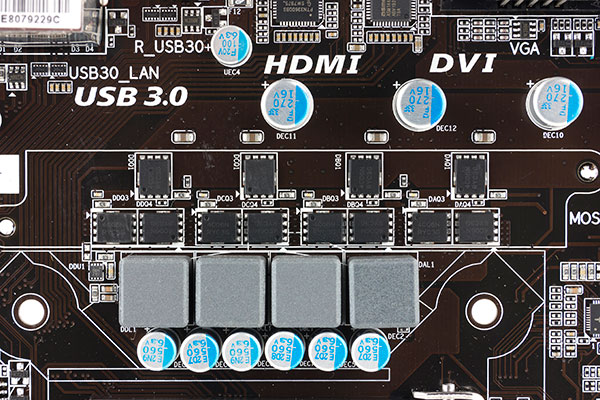

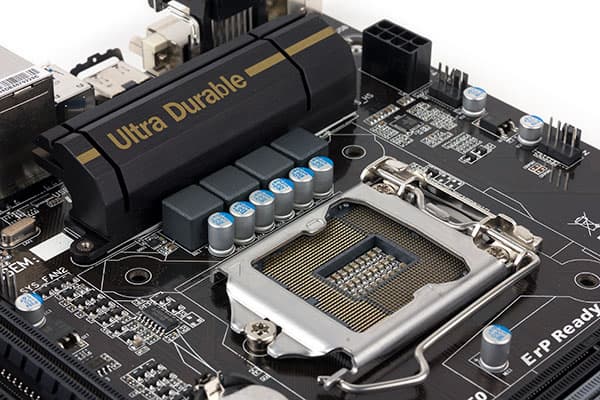

Конвертор питания процессора на плате Gigabyte H87М-D3H четырехфазный, в нем применяются дискретные MOSFET-транзисторы (по три на канал) и полимерные конденсаторы (последнее справедливо и для всех прочих цепей питания платы). Вариант минимальный, но де-факто достаточный как минимум для беспроблемного функционирования любого процессора поддерживаемых линеек в штатном режиме.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено четыре четырехконтактных (с PWM-управлением скоростью вращения) разъема. Один четырехконтатный (CPU_FAN) разъем предназначен для подключения вентилятора кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Кроме того, на плате также имеется два отдельных небольших радиатора, один из которых закрывает чипсет, а второй установлен на MOSFET-транзисторах регулятора напряжения питания процессора.

Аудиоподсистема

Аудиоподсистема на плате Gigabyte H87М-D3H достаточно простая, но, как показывает практика, ее возможностей вполне достаточно для большинства пользователей. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC892. На задней панели платы имеется шесть аудиоразъемов типа миниджек.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц.

По результатам тестирования, аудиотракт на плате Gigabyte H87М-D3H в целом заслуживает очень хорошей оценки.

Общие результаты

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,38, +0,28
Отлично
Уровень шума, дБ (А)
−83,0
Хорошо
Динамический диапазон, дБ (А)
83,1
Хорошо
Гармонические искажения, %
0,0040
Очень хорошо
Гармонические искажения + шум, дБ(A)
−75,3
Средне
Интермодуляционные искажения + шум, %
0,016
Очень хорошо
Взаимопроникновение каналов, дБ
−76,8
Очень хорошо
Интермодуляции на 10 кГц, %
0,015
Очень хорошо
Общая оценка
Очень хорошо

Частотная характеристика


Левый
Правый
От 20 Гц до 20 кГц, дБ
−0,89, +0,01
−0,96, −0,05
От 40 Гц до 15 кГц, дБ
−0,07, +0,01
−0,10, −0,05

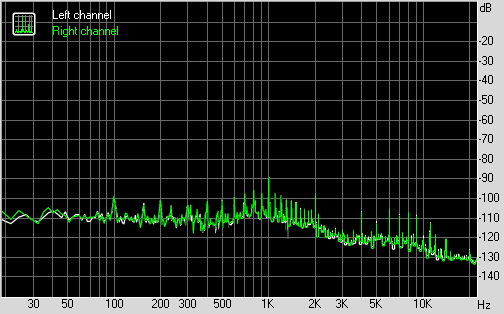

Уровень шума


Левый
Правый
Мощность RMS, дБ
−83,0
−83,0
Мощность RMS, дБ (A)
−83,0
−83,1
Пиковый уровень, дБ
−61,4
−60,8
Смещение DC, %
−0,0
+0,0

Динамический диапазон


Левый
Правый
Динамический диапазон, дБ
+83,1
+83,2
Динамический диапазон, дБ (А)
+83,1
+83,1
Смещение DC, %
+0,00
−0,00

Гармонические искажения + шум (−3 дБ)


Левый
Правый
Гармонические искажения, %
+0,0040
+0,0041
Гармонические искажения + шум , %
+0,0174
+0,0176
Гармонические искажения + шум (A-взвеш.), %
+0,0172
+0,0173

Интермодуляционные искажения


Левый
Правый
Интермодуляционные искажения + шум, %
+0,0156
+0,0158
Интермодуляционные искажения + шум (A-взвеш.), %
+0,0134
+0,0134

Взаимопроникновение стереоканалов


Левый
Правый
Проникновение на 100 Гц, дБ
−74
−78
Проникновение на 1000 Гц, дБ
−76
−76
Проникновение на 10000 Гц, дБ
−74
−74

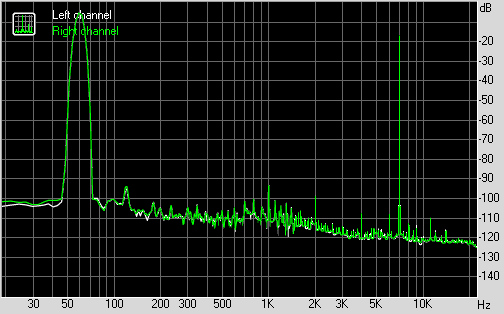

Интермодуляционные искажения (переменная частота)


Левый
Правый
Интермодуляционные искажения + шум на 5000 Гц,
0,0126
0,0127
Интермодуляционные искажения + шум на 10000 Гц,
0,0131
0,0131
Интермодуляционные искажения + шум на 15000 Гц,
0,0201
0,0202

UEFI BIOS

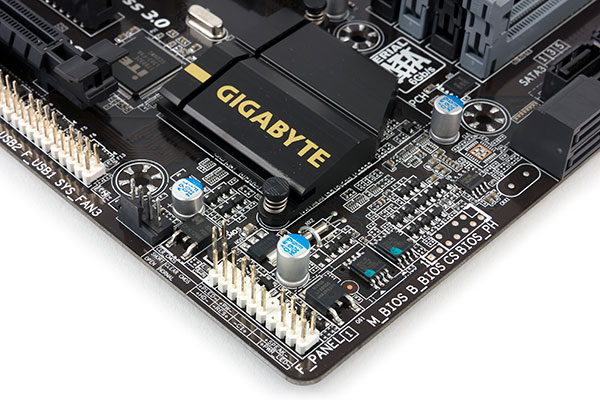

На плате Gigabyte H87М-D3H используется UEFI BIOS (текущая версия F6), который по интерфейсу и возможностям утилиты настройки ничем не отличатся от UEFI BIOS на других платах Gigabyte на базе чипсетов Intel H87 и B85 (Gigabyte P85-D3, Gigabyte B85M-HD3), о которых мы уже писали.

Как и на всех платах Gigabyte, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Q-Flash, встроенную в сам UEFI BIOS. Причем поскольку на плате имеется две микросхемы UEFI BIOS, процедура перепрошивки абсолютно безопасна.

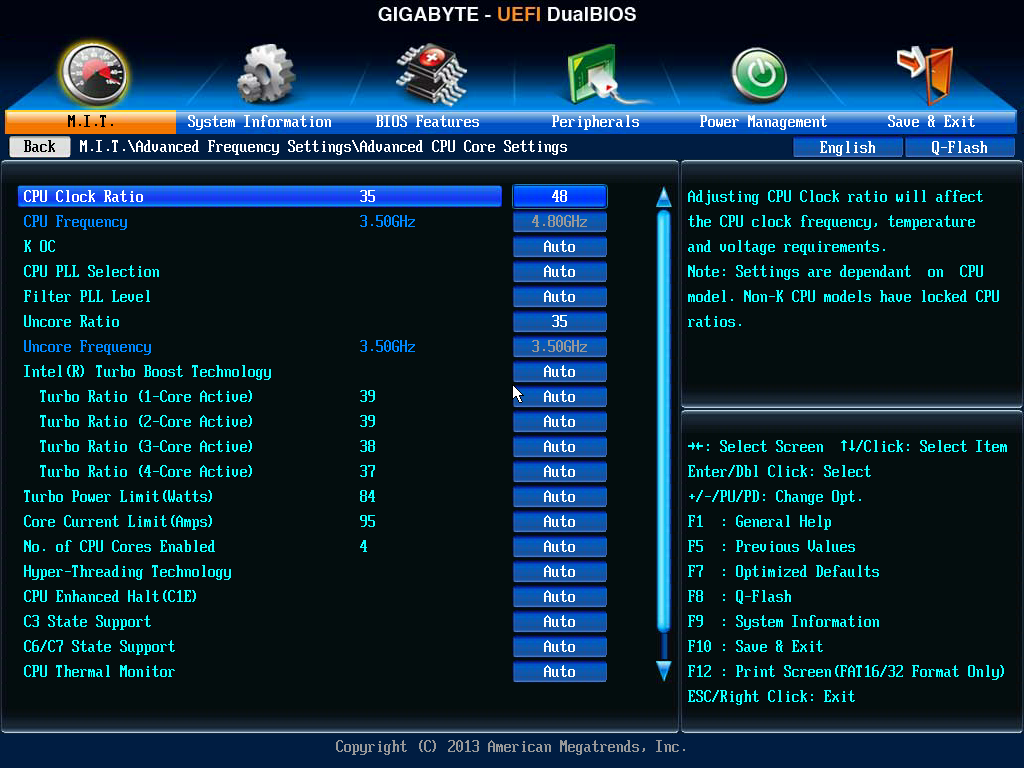

Для разгона в UEFI BIOS платы можно менять коэффициент умножения процессора, настраивать режим Turbo Boost, активировать XMP-профиль памяти и устанавливать коэффициент умножения для памяти.

Максимальный коэффициент для памяти может быть задан равным только 16, то есть в ручном режиме можно выставить частоту памяти 1600 МГц, но не более того. Что же касается возможности активирования XMP-профилей памяти, то ситуация следующая. Даже если в XMP-профиле памяти используется частота 2400 МГц или выше, при активировании такого профиля реальная частота памяти составит только 1600 МГц, а вот напряжение питания будет позаимствовано из XMP-профиля.

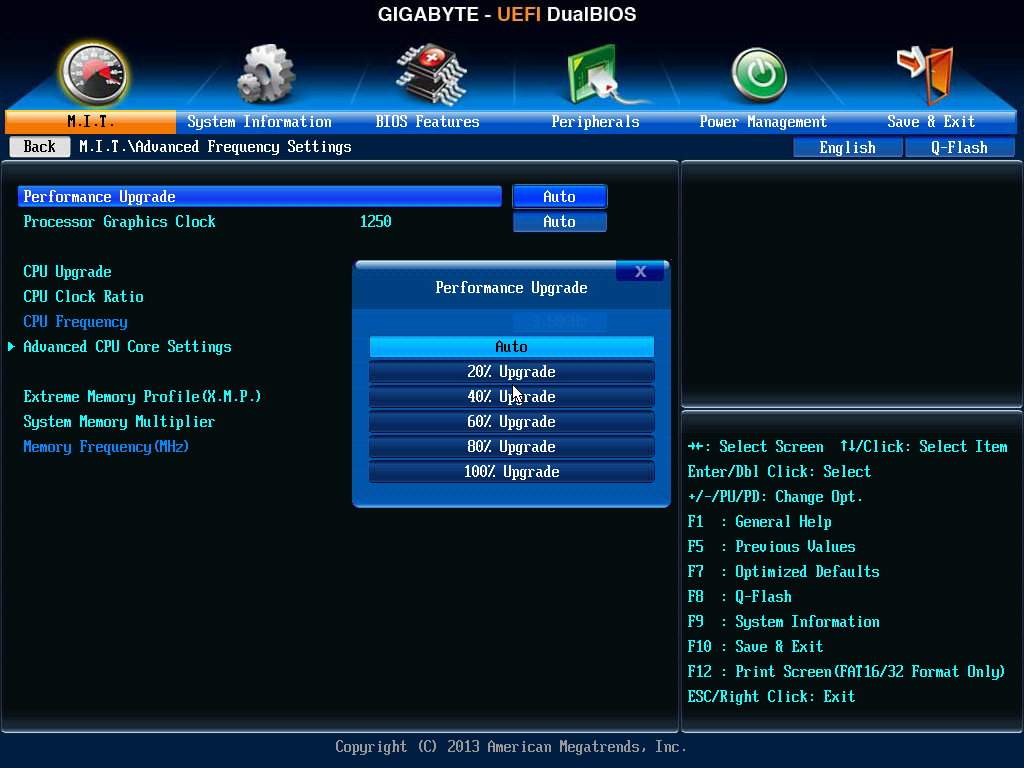

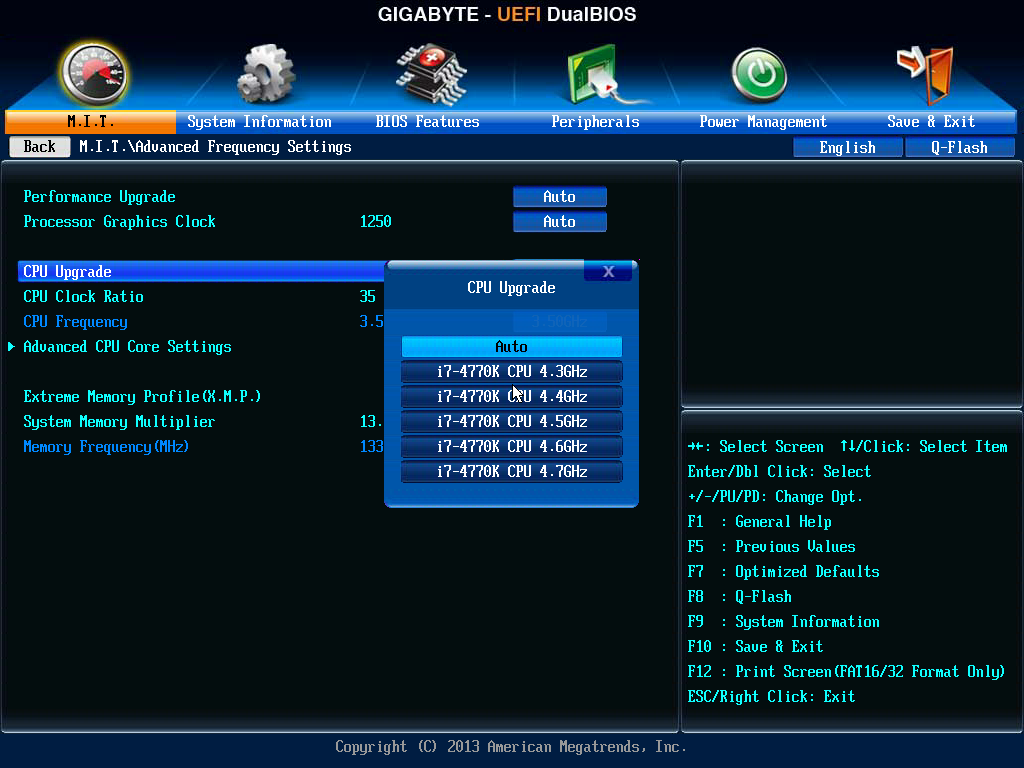

Для разгона процессора, кроме возможности вручную изменять коэффициент умножения, имеются два отдельных параметра (Performance Upgrade и CPU Upgrade), которые позволяют производить быстрый разгон системы. Параметр Performance Upgrade предполагает пятиступенчатый разгон процессора и памяти (20%, 40%, 60%, 80%, 100%). Но, опять-таки, максимальная частота памяти составляет только 1600 МГц. Если же выбрать значение параметра Performance Upgrade, для которого частота памяти превышает 1600 МГц, то система не запустится и придется задействовать перемычку Clear CMOS для сброса настроек. То есть лучше не использовать для разгона параметр Performance Upgrade и делать все традиционным способом — вручную.


Ну и естественно, в настройках UEFI BIOS нет возможности менять частоту BCLK (чипсет Intel H87 этого не позволяет), что, впрочем, нельзя считать серьезным недостатком.

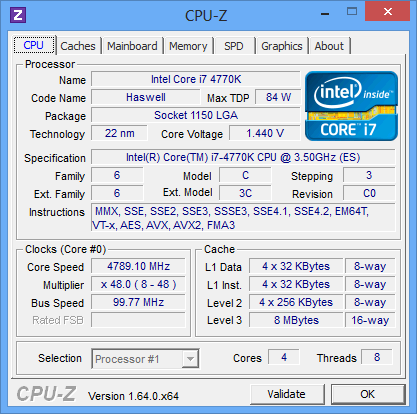

Отметим, что на плате Gigabyte H87М-D3H нам удалось разогнать процессор Intel Core i7-4770K путем изменения коэффициента умножения до частоты 4,8 ГГц. Правда, это предельная частота, и при загрузке процессора стресс-тестом Stress CPU, входящим в утилиту AIDA64, температура процессора увеличивается практически до 100 °С, после чего начинается троттлинг.

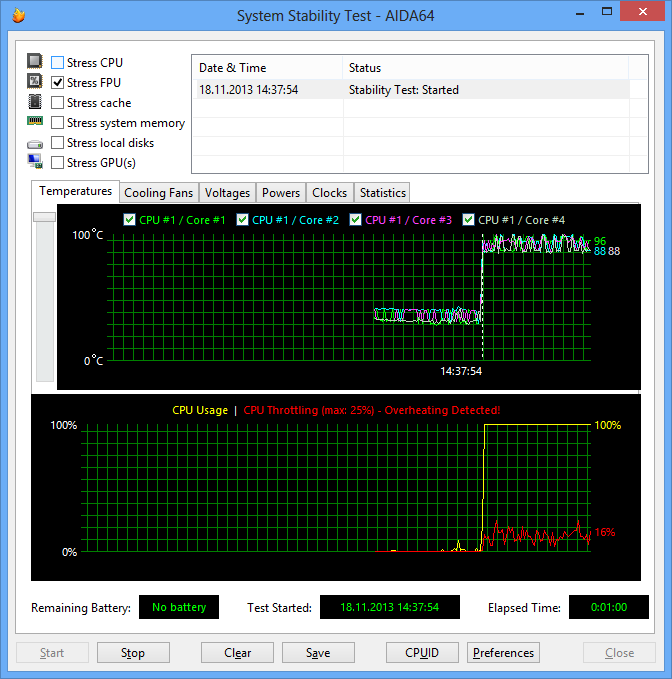

Если же использовать стресс-тест Stress FPU, который в большей степени нагревает процессор, то за счет перегрева процессора его частота в режиме троттлинга опускается до значения 2,5 ГГц.




Вообще, в плане разгона процессора ситуация следующая. Эта плата позволяет разгонять процессор чуть лучше, чем Gigabyte B85M-HD3. И это при том, что платы Gigabyte B85M-HD3 и Gigabyte H87М-D3H очень похожи друг на друга и имеют схожую элементную базу (в частности, используется одинаковый регулятор напряжения питания процессора). Ну а в целом, если предполагается разгон системы, то лучше воспользоваться решением на чипсете Intel Z87. Тогда будет возможность разгонять не только процессор, но и память.

Выводы

Итак, резюмируя, можно сделать следующие выводы. Все самое необходимое для большинства домашних пользователей на плате Gigabyte H87М-D3H имеется, и эта плата может стать недорогой основой для компактного домашнего ПК. Это может быть и игровой компьютер, и мультимедийный центр или просто обычный универсальный компьютер.

Более того, на плате имеются интерфейсы, которые уже не актуальны для основной массы домашних пользователей (PS/2, COM, LPT, слоты PCI), но все еще востребованы в корпоративном сегменте. Поэтому данная плата может с успехом использоваться и в корпоративном сегменте рынка, особенно с учетом того, что ее розничная стоимость составляет порядка 3000 рублей.
