Материнская плата Gigabyte P85-D3

Недорогая модель на чипсете Intel B85 с возможностью разгона процессора


На нашем сайте мы уже успели рассмотреть достаточно большое количество материнских плат на чипсетах Intel Z87 под процессоры Haswell. Однако не стоит забывать, что в линейку чипсетов Intel 8-й серии входит не только топовый Intel Z87, но и Q87, Q85, H87, B85 и H81. Традиционно, чипсеты Intel 8-й серии делятся на два сегмента: бизнес и пользовательский.

Бизнес-сегмент, в который входят такие чипсеты, как Q87, Q85, B85 и H81, ориентирован на платы для корпоративного сектора рынка, ну а чипсеты Z87 и H87 составляют пользовательский сегмент и, соответственно, ориентированы на универсальные домашние ПК (платы для конечных пользователей).

Конечно, деление чипсетов на пользовательскую и бизнес-серии достаточно условно. С одной стороны, чипсеты пользовательской серии, ориентированные на платы для домашних ПК, позволяют разгонять процессоры (речь, конечно же, о разблокированных процессорах К-серии). Кроме того, производители, как правило, наделяют такие платы дополнительной функциональностью, реализуемой за счет интегрированных на плате контроллеров. Причем далеко не всегда эта избыточная функциональность в виде огромного количества SATA-портов, USB-портов, слотов PCI Express x16 и т. п. реально нужна конечному пользователю.

Платы, построенные на чипсетах бизнес-серии, отличаются от плат для домашних ПК более низкой стоимостью, ограниченной функциональностью и минималистской комплектацией, а также поддержкой ряда технологий, которые актуальны именно для корпоративного рынка.

Впрочем, поддержка корпоративных технологий чипсетами бизнес-серии — это в большей степени чисто маркетинговый аспект. По большому счету, несмотря на поддержку чипсетами этих технологий, ими мало кто пользуется даже в корпоративном сегменте рынка. Ну а домашнего пользователя наличие или отсутствие поддержки этих корпоративных технологий вообще не должно волновать. Для домашнего пользователя важно, что эти платы обеспечивают некоторую базовую функциональность, которая, кстати сказать, вполне достаточна для большинства пользователей, и, кроме того, такие платы совсем недорогие.

В дальнейшем нас сегодня будет интересовать только чипсет Intel B85, но для справки мы приводим таблицу с характеристиками всех чипсетов Intel 8-серии для настольных ПК.

Характеристики чипсета
Intel Z87
Intel H87
Intel Q87
Intel Q85
Intel B85
Intel H81
Конфигурации линий PCIe 3.0 (CPU)
x16
x8/x8
x8/x4/x4
x16
x16
x16
x16
x16
Количество линий PCIe 2.0
8
8
8
8
8
8
PCI
нет
нет
нет
нет
нет
нет
Количество портов SATA III/II
6/0
6/0
6/0
4/2
4/2
2/2
Количество слотов памяти на канал
2
2
2
2
2
1
Поддержка режима AHCI
есть
есть
есть
есть
есть
есть
Поддержка RAID
есть
есть
есть
нет
нет
нет
Поддержка технологии Smart Response
есть
есть
есть
нет
нет
нет
Количество портов USB
14
14
14
14
12
10
Количество портов USB 3.0
6
6
6
6
4
2
Возможность разгона CPU
множитель/шина
множитель
нет
нет
нет
нет
Технология Intel vPro
нет
нет
есть
нет
нет
нет
Технология Intel Rapid Storage
есть
есть
есть
нет
нет
нет
Технология Intel Smart Connect
есть
есть
есть
есть
есть
есть
Технология Intel Standard Manageability
нет
нет
есть
есть
нет
нет
Технология Intel Rapid Start
есть
есть
есть
есть
есть
нет
Технология Intel Small Business Advantage
нет
есть
есть
есть
есть
нет
Технология Intel Trusted Execution
нет
нет
есть
нет
нет
нет
Технология защиты от краж
есть
есть
есть
есть
есть
есть

Как видно из таблицы технических характеристик, чипсет Intel B85 — это урезанная версия чипсета Q87, который можно рассматривать, как топовый чипсет бизнес-серии.

Ну а теперь давайте подробно рассмотрим плату Gigabyte P85-D3, основанную на B85.

Комплектация и упаковка

Плата Gigabyte P85-D3 поставляется в довольно простенькой, небольшой коробке без ручки. Правда, нужно признать, что сама коробка оформлена очень неплохо. Помимо названия материнской платы на коробке имеются логотипы технологий, которые в ней реализованы. Естественно, все технологии начинаются со слова Ultra. Это и Ultra Cool, и Ultra Performance, и Ultra Safe. Одним словом, все самые крутые технологии. Ну а если серьезно, то можно лишь улыбнуться, глядя на эту страсть называть самые обычные вещи такими гиберболизированными названииями.

Обратная сторона коробки также констатирует о преимуществах данной платы. Тут перечислются и такие особенности, как защита текстолита от влажности и высоких температур, поддержка технологии AMD CrossFireX, использование предохранителей на портах USB и прочее.

Вообще, глядя на коробку, сразу и не подумаешь, что перед нами бюджетный продукт стоимостью менее 100 долларов.

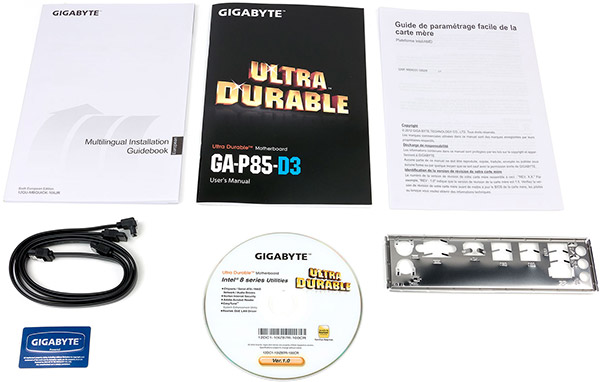

А вот комплект поставки достаточно скромный, и если упаковке он не очень соответствует, то вот позиционированию данной платы соответствует в полной мере. Кроме самой платы в комплектацию входит DVD-диск в драйверами и утилитами, инструкция пользователя, два SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны) и заглушка задней панели платы.

Конфигурация и особенности платы

Сводная таблица характеристик платы Gigabyte P85-D3 приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel B85
Память
4 × DDR3 (до 32 ГБ)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
1 × PCI Express 2.0 x1
4 × PCI
SATA-разъемы
4 × SATA 6 Гбит/с (чипсет)
2 × SATA 3 Гбит/с (чипсет)
USB-разъемы
4 × USB 3.0/2.0
8 × USB 2.0
Аудиоподсистема
Realtek ALC887
Сетевой контроллер
1 × Realtek RTL8111F

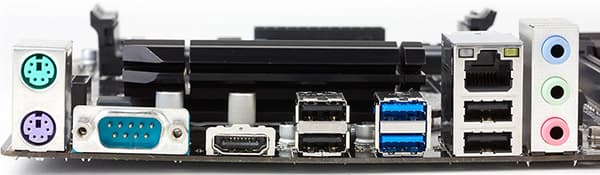

Разъемы на задней панели
1 × HDMI (выход)
2 × USB 3.0/2.0
4 × USB 2.0
1 × RJ-45
3 × аудиоразъема типа миниджек
1 × COM
2 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × SATA 3 Гбит/с
4 × разъема для подключения вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем LPT-порта
1 × разъем COM-порта
Форм-фактор
ATX (305×225 мм)

Форм-фактор

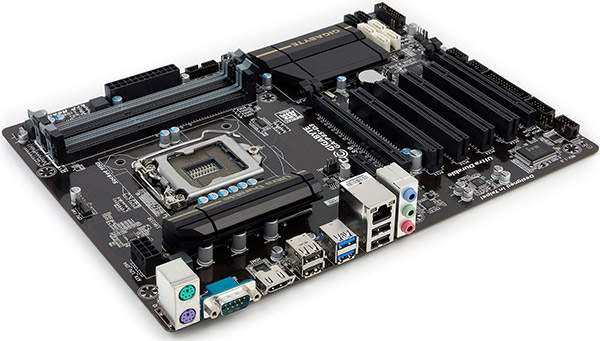

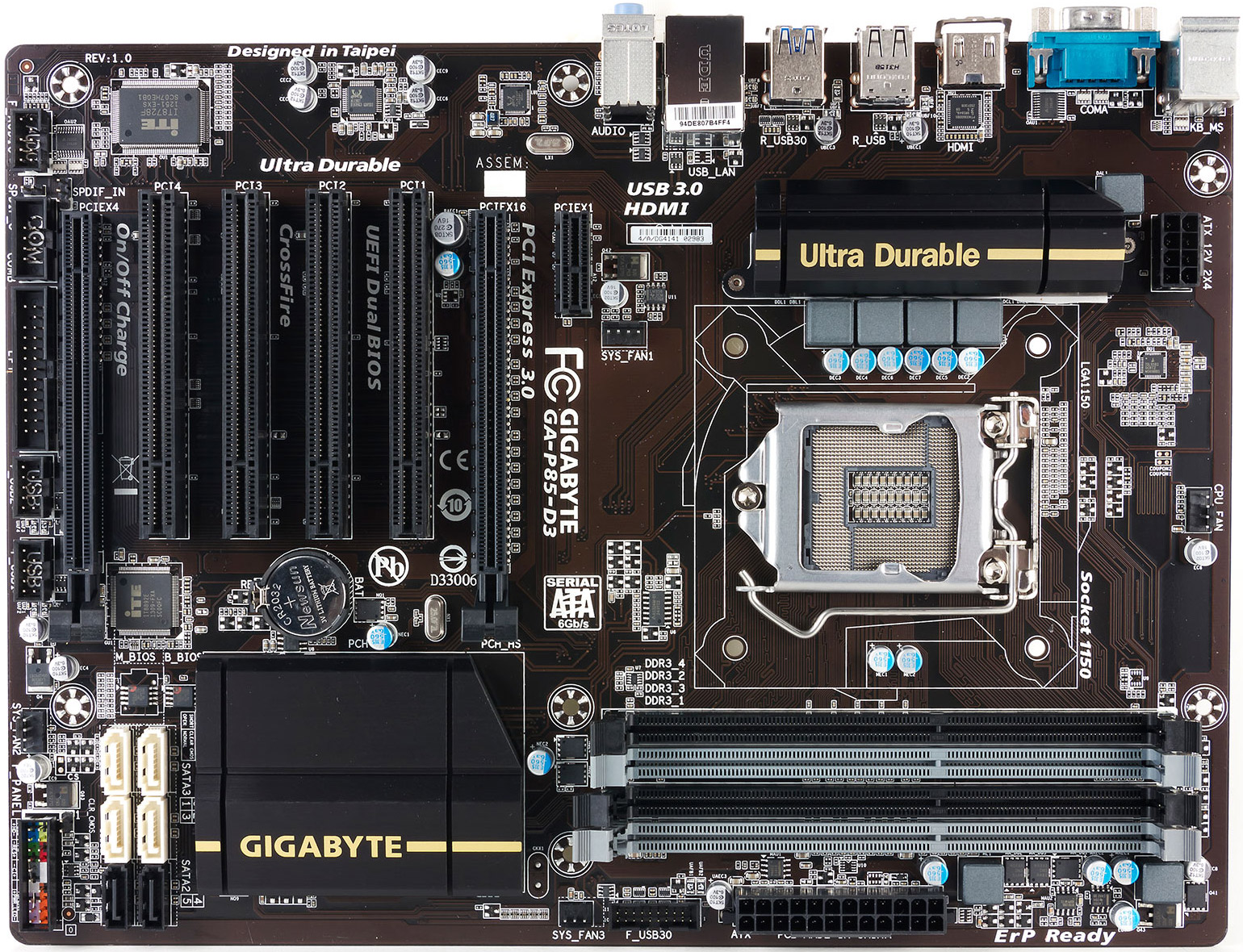

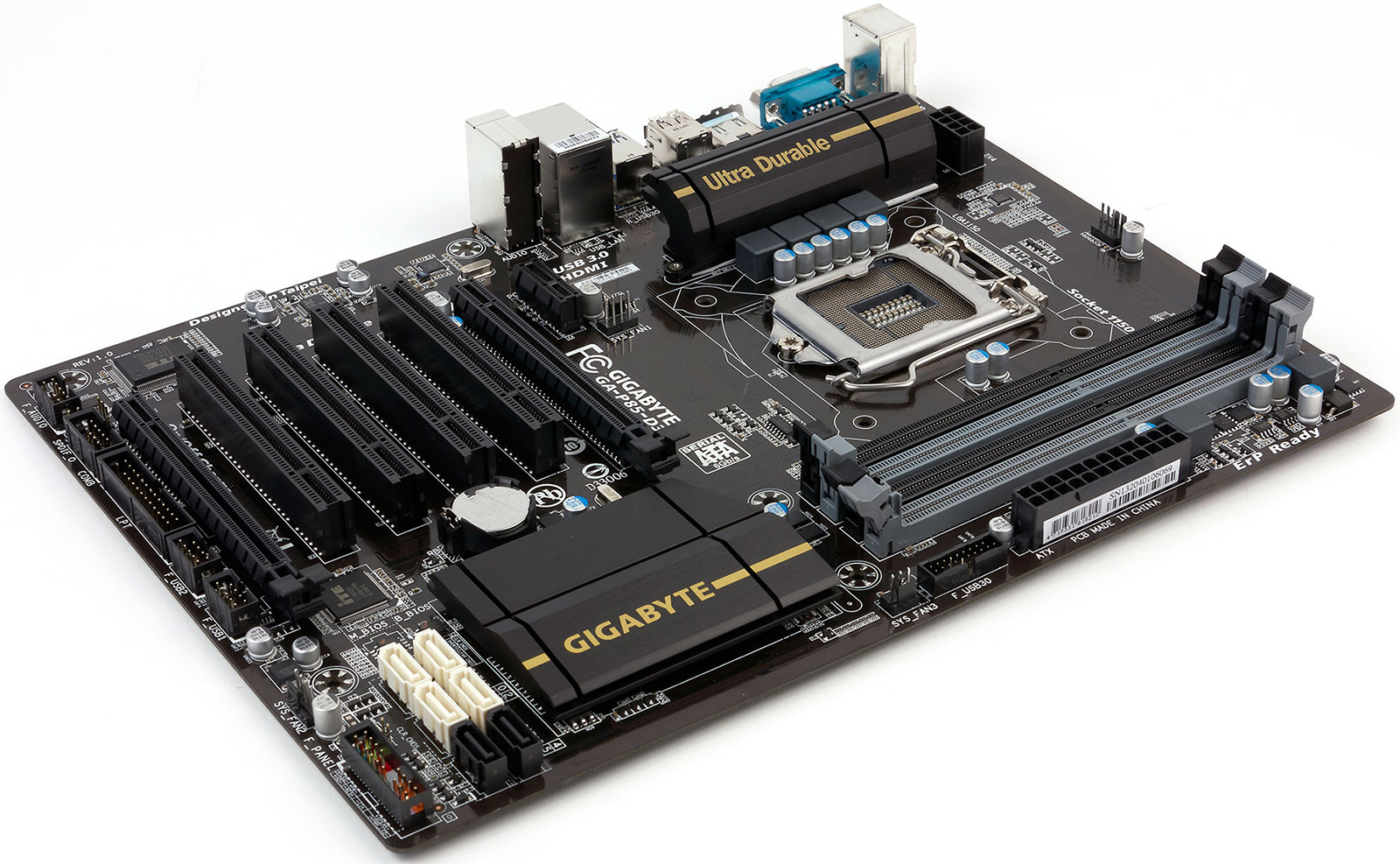

Плата Gigabyte P85-D3 выполнена в форм-факторе ATX (305×225 мм) и может без проблем устанавливаться в любой корпус, поддерживающий этот форм-фактор. Для монтажа платы предназначены семь отверстий.

Чипсет и процессорный разъем

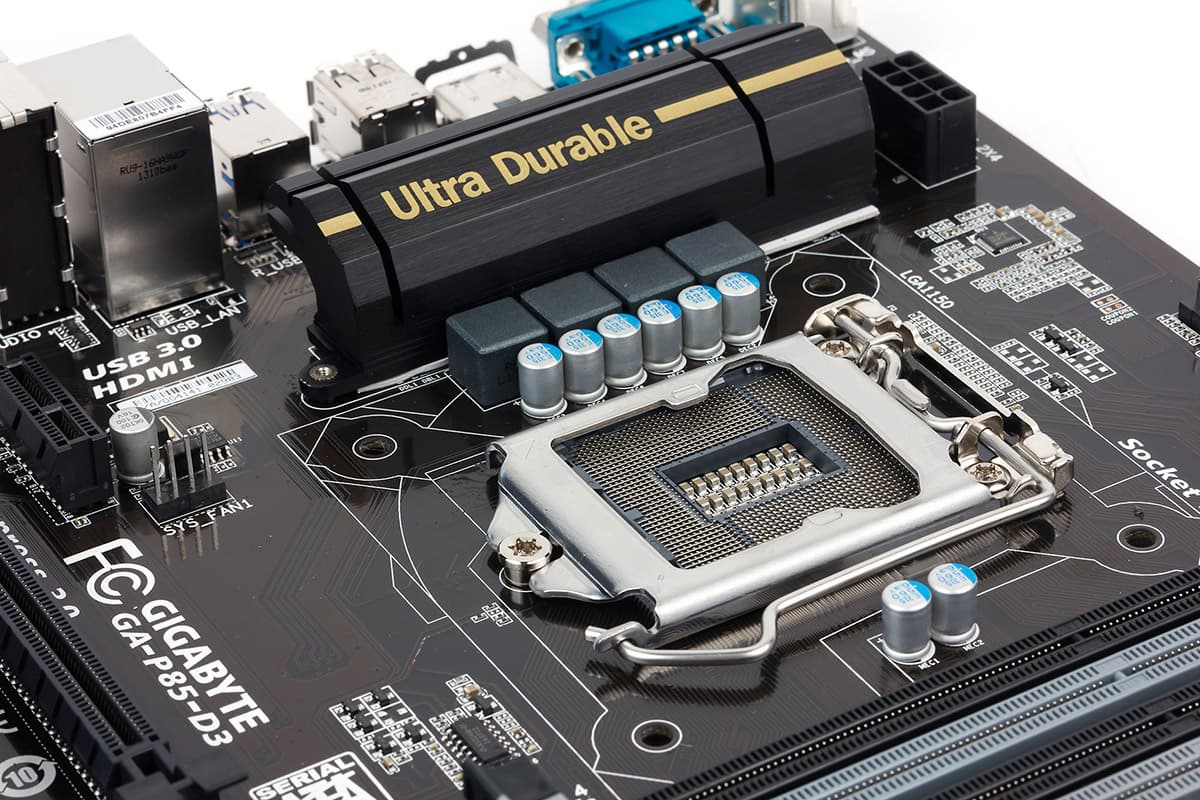

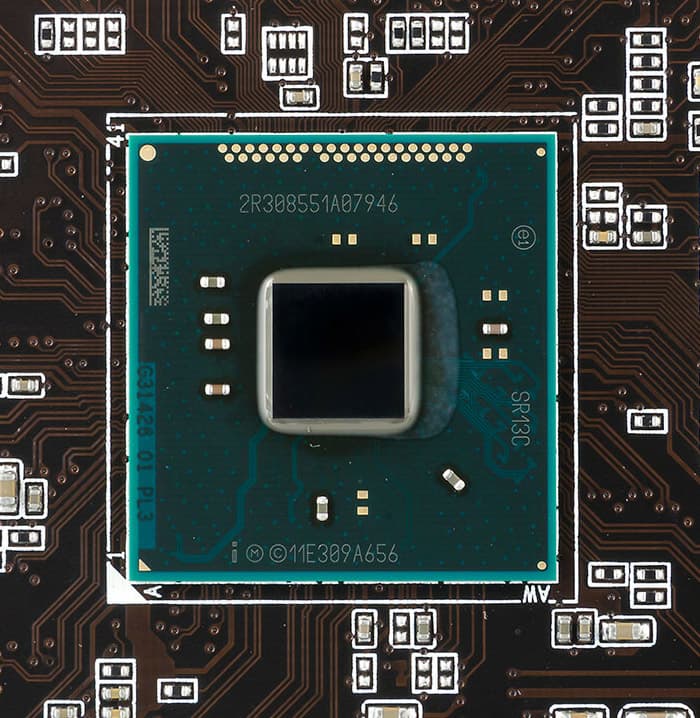

Как уже отмечалось, плата Gigabyte P85-D3 основана на чипсете Intel B85 и, естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.


Память

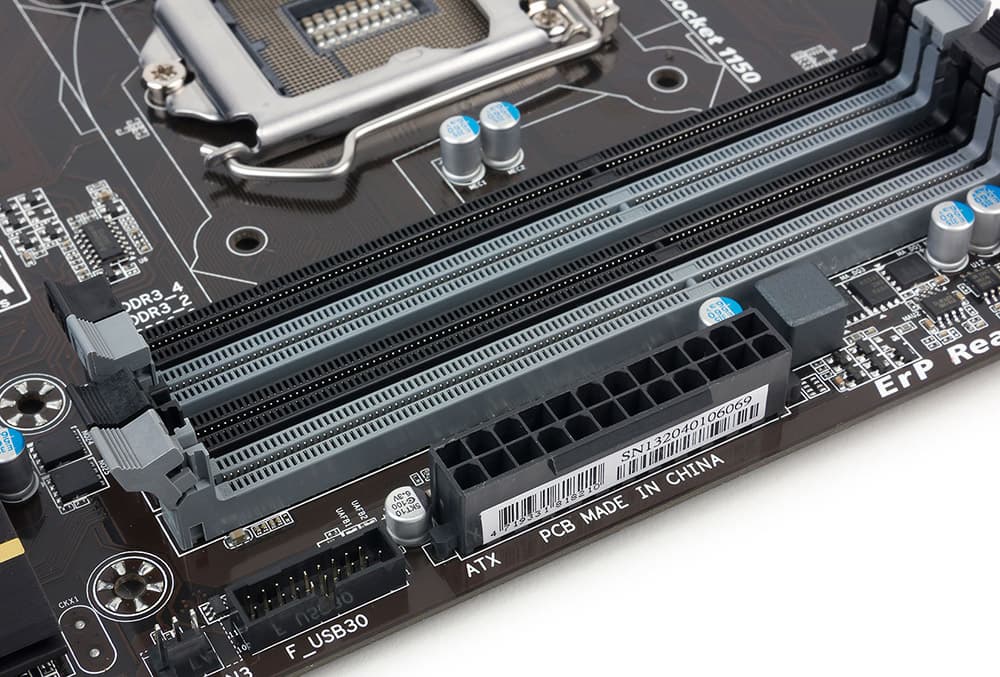

Для установки модулей памяти на плате Gigabyte P85-D3 предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модулю на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей памяти).

В штатном режиме плата поддерживает память DDR3-1600/1333. Также поддерживается память с XMP-профилями.

Отметим, что слоты памяти, относящиеся к разным каналам, маркируются разным цветом, что очень удобно при установке модулей памяти.

Слоты расширения

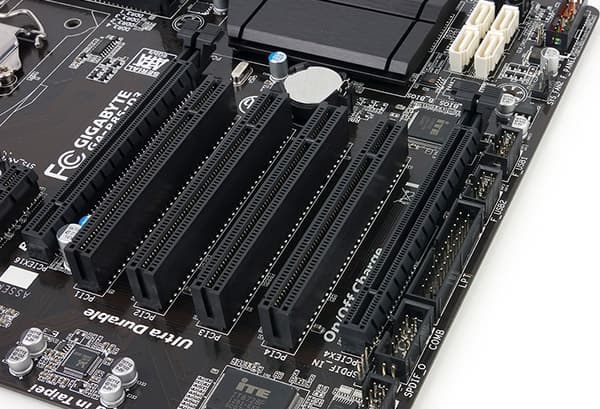

Для установки видеокарт или плат расширения на материнской плате реализован один слот PCI Express 3.0 x16, один слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16), один слот PCI Express 2.0 x1 и четыре слота PCI.

Слот PCI Express 3.0 x16 выполнен с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell. Напомним, чипсет Intel B85 позволяет группировать 16 линий PCI Express 3.0 только в один порт x16.

Слоты PCI Express 2.0 x1 и PCI Express 2.0 x4 выполнены с использованием пяти линий PCI Express 2.0, из числа поддерживаемых чипсетом Intel B85.

Поскольку сам чипсет Intel B85 не поддерживает шину PCI, для реализации четырех слотов PCI на плате используется контроллер iTE IT8892E, выполняющий функцию моста PCIe-PCI.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel B85 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеется порт HDMI 1.4. Никаких других разъемов для подключения монитора не предусмотрено.

SATA-разъемы

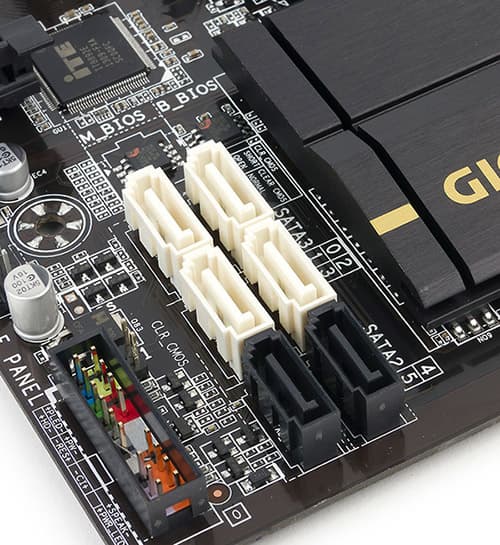

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с и два порта SATA 3 Гбит/с. Все порты реализованы на базе интегрированного в чипсет SATA-контроллера. Ну и напомним, что согласно спецификации чипсета Intel B85 поддержка возможности создания RAID-массивов не предусматривается (технология Intel Rapid Storage не поддерживается данным чипсетом).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате имеется четыре порта USB 3.0/2.0 и восемь портов USB 2.0. Два порта USB 3.0/2.0 и четыре порта USB 2.0 выведены на заднюю панель платы. Ну а для подключения остальных портов на плате предусмотрен один разъем портов USB 3.0 и два разъема портов USB 2.0.

Все USB-порты на плате Gigabyte P85-D3 реализованы через контроллер чипсета и никаких дополнительных контроллеров на плате не используется.

Аудиоподсистема

Аудиоподсистема на плате Gigabyte P85-D3 достаточно простенькая. Она основана на 8-канальном (7.1) HD-кодеке Realtek ALC887. На задней панели платы имеется три аудиоразъема типа миниджек.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на контроллера Realtek RTL8111F. Соответственно, на задней панели платы имеется разъем RJ-45.

Дополнительные особенности

Среди особенностей платы Gigabyte P85-D3 стоит отметить наличие двух разъемов PS/2 для подключения мыши и клавиатуры, а также наличие COM-порта на задней панели платы. Кроме того, на самой плате имеется еще один разъем для подключения COM-порта, а также разъем для подключения LPT-порта.

COM-порты, порт LPT и разъемы PS/2 реализованы через контроллер ввода-вывода iTE IT8728F.

Как видим, все дополнительные особенности платы Gigabyte P85-D3 заточены именно под корпоративный сегмент рынка, где устаревшие порты и разъемы (COM, LPT, PS/2) все еще остаются актуальными.

Система питания

Как и на большинстве плат, на плате Gigabyte P85-D3 имеются 24-контактный и 8-контактный разъемы для подключения блока питания. Никаких дополнительных разъемов питания на плате не предусмотрено.

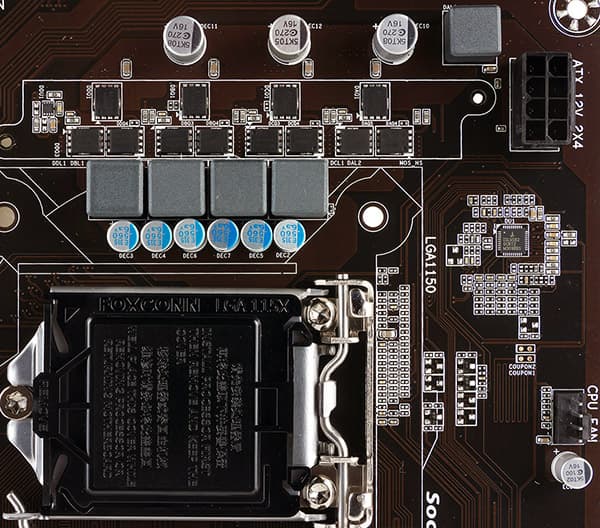

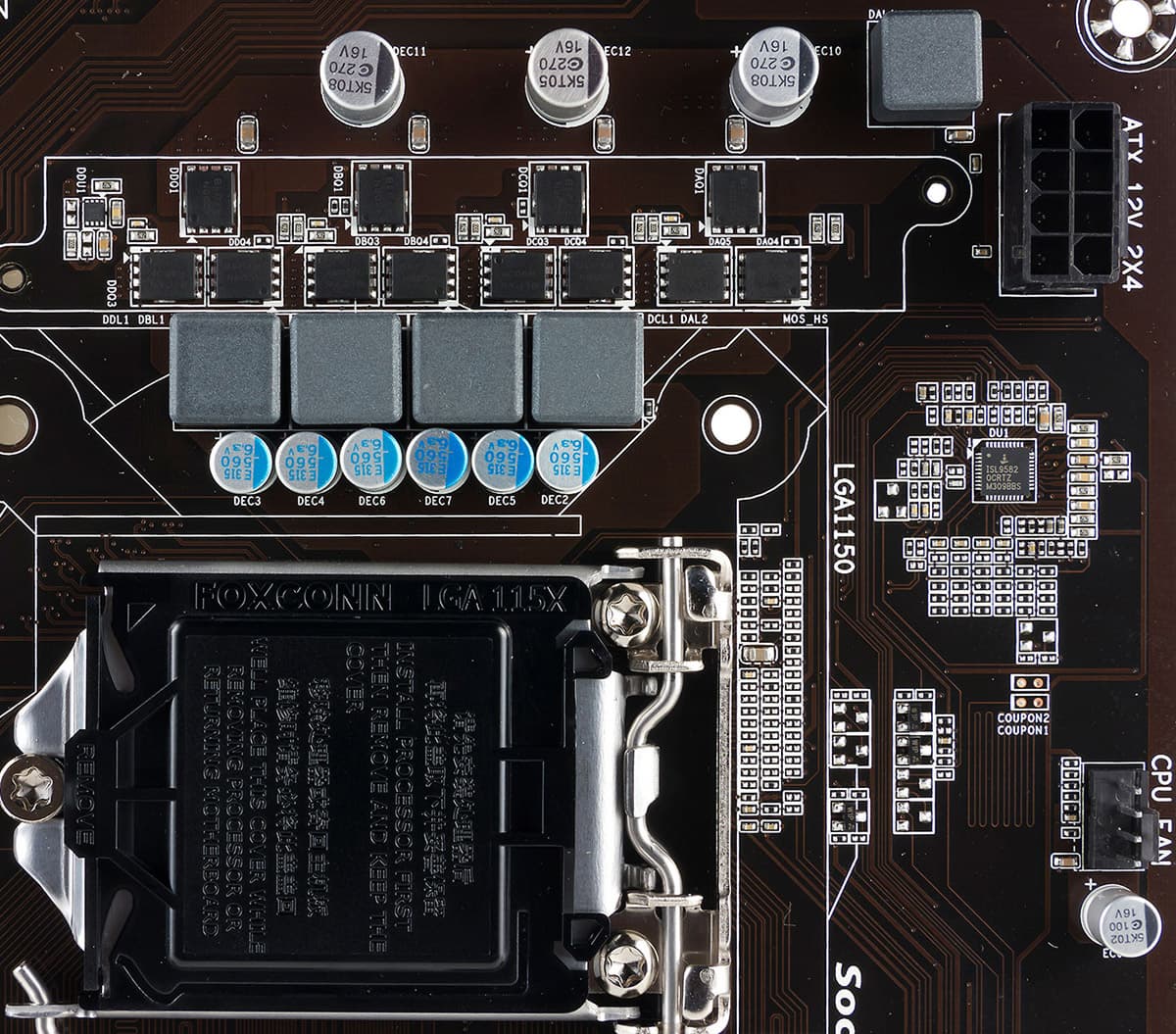

Регулятор напряжения питания процессора на плате является 4-канальным и основан на 4-фазном PWM-контроллере Intersil ISL95820 с тремя интегрированными MOSFET-драйверами.

Сами каналы питания построены с применением дискретных MOSFET транзисторов.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено три четырехконтактных (с PWM-управлением скоростью вращения) и один трехконтактный разъем. Один четырехконтатный (CPU_FAN) разъем предназначен для подключения вентилятора кулера процессора, а остальные могут использоваться для подключения дополнительных корпусных вентиляторов.

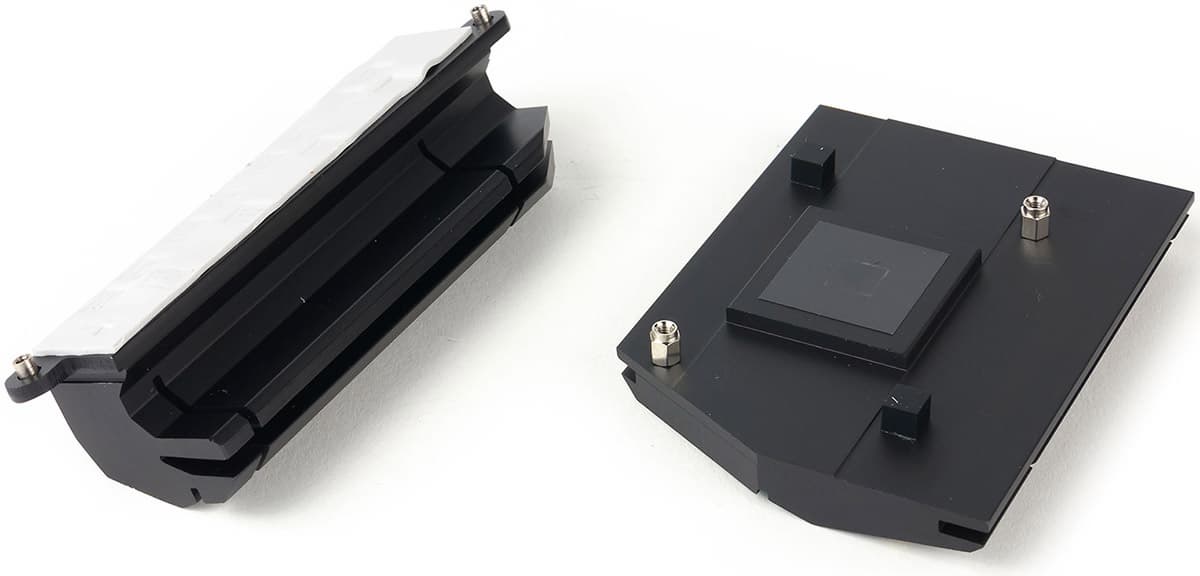

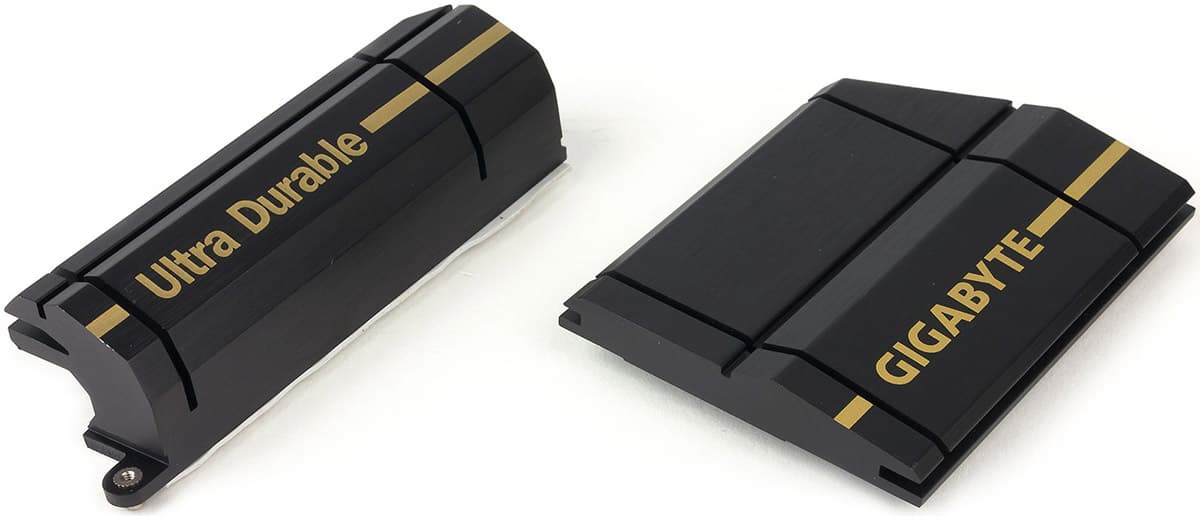

На плате также имеется система из двух отдельных радиаторов. Один радиатор расположен рядом с процессорным разъемом и закрывает MOSFET-транзисторы, а еще один радиатор закрывает чипсет.

UEFI BIOS

На плате Gigabyte P85-D3 используется UEFI BIOS (версия F5 на момент тестирования), который по своему интерфейсу немного отличается от UEFI BIOS на других платах Gigabyte, ориентированных на пользовательский сегмент рынка.

Начнем с того, что, как и на всех платах Gigabyte, имеется возможность очень просто обновить версию UEFI BIOS, используя для этого утилиту Q-Flash, встроенную в сам UEFI BIOS. Причем поскольку на плате Gigabyte P85-D3 имеется две микросхемы UEFI BIOS, процедура перепрошивки абсолютно безопасна.

В принципе, описание возможностей UEFI BIOS можно было бы на этом и закончить, учитывая особенность чипсета Intel B85, которые не позволяет разгонять процессор и память. Тем не менее, на вкладке M.I.T. можно найти параметры, позволяющие разгонять и процессор, и память.

В частности, UEFI BIOS платы Gigabyte P85-D3 позволяет менять коэффициент умножения процессора (причем не только вниз, но и вверх), настраивать режим Turbo Boost, активировать XMP-профиль памяти и устанавливать коэффициент умножения для памяти. Правда, максимальный коэффициент для памяти может быть задан равным только 16, то есть в ручном режиме можно выставить частоту памяти не выше 1600 МГц.

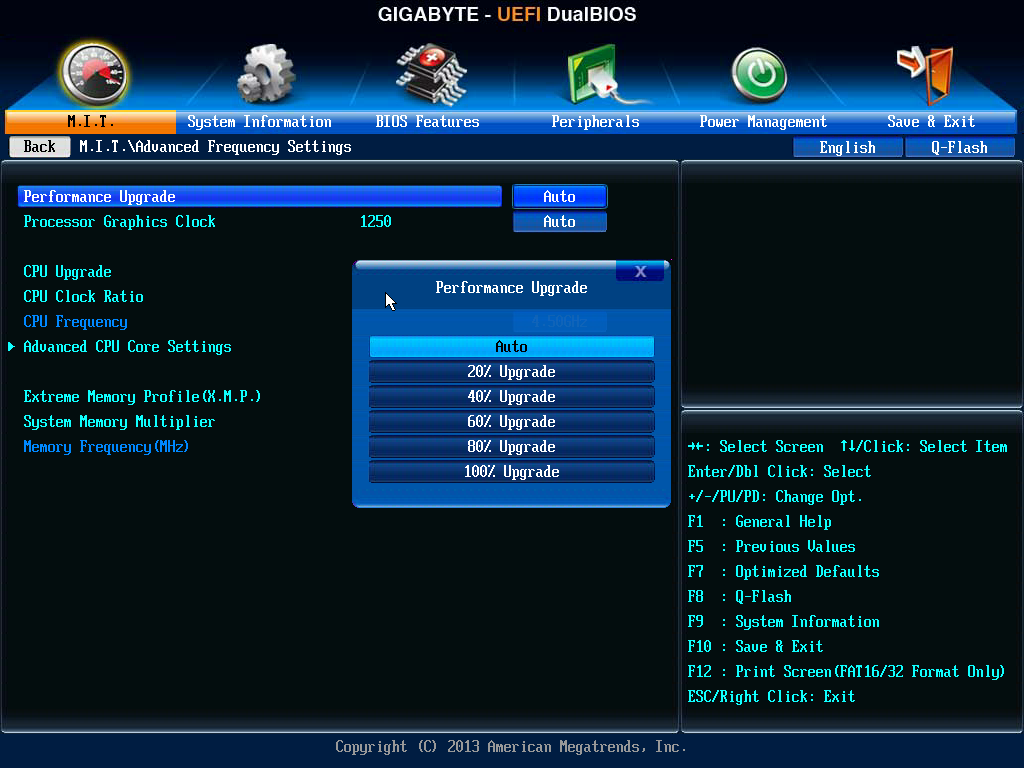

Кроме того, имеются отдельные параметры (Performance Upgrade и CPU Upgrade), которые позволяют производить быстрый разгон системы. Так, параметр Performance Upgrade предполагает пятиступенчатый разгон процессора и памяти (20%, 40%, 60%, 80%, 100%). Конечно, эти проценты разгона являются условными, и 100% вовсе не означает увеличение тактовой частоты процессора и памяти вдвое. Значения частоты процессора и памяти для различных значений параметра Performance Upgrade приведены в таблице (для процессора Intel Core i7-4770K).

Performance Upgrade частота процессора частота памяти
20% Upgrade 4,3 ГГц 1600 МГц
40% Upgrade 4,4 ГГц 1600 МГц
60% Upgrade 4,5 ГГц 1866 МГц
80% Upgrade 4,6 ГГц 1866 МГц
100% Upgrade 4,7 ГГц 2133 МГц

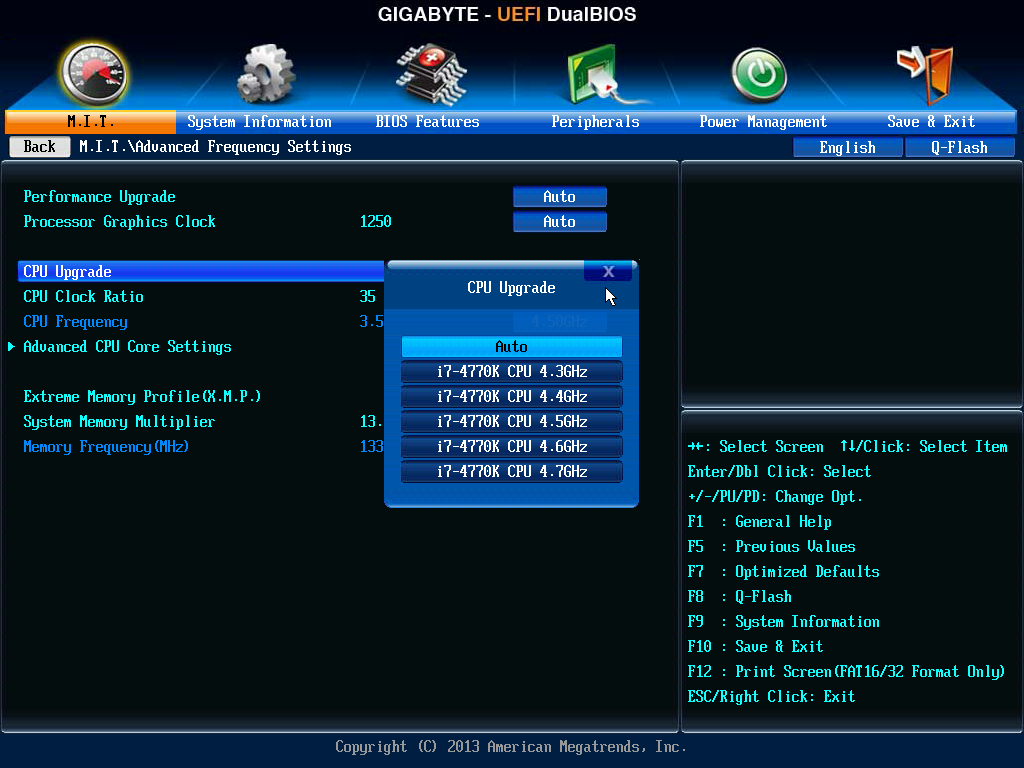

Параметр CPU Upgrade предлагает пятиступенчатый разгон процессора. В частности, для при использовании процессора Intel Core i7-4770K для данного параметра доступны следующие значения:

CPU Upgrade
i7-4770K CPU 4,3 ГГц
i7-4770K CPU 4,4 ГГц
i7-4770K CPU 4,5 ГГц
i7-4770K CPU 4,6 ГГц
i7-4770K CPU 4,7 ГГц

Пожалуй, единственное, что нельзя делать — это менять частоту BCLK. Но даже те возможности, которые реализованы, кажутся невероятными, с учетом того, что чипсет Intel B85 не позволяет разгонять процессоры вообще. Что же это: победа инженеров Gigabyte над запретами Intel или просто фикция?

Как выяснилось, несмотря на все запреты, плата Gigabyte P85-D3 реально позволяет разгонять разблокированный процессор K-серии путем изменения коэффициента умножения. В частности, процессор Intel Core i7-4770K мы разогнали на этой плате до частоты 4,8 ГГц. Правда, это предельная частота разгона, и на данной частоте процессор достигает критической температуры даже не в самом экстремальном стресс-тесте (утилита AIDA64, тест Stress CPU)

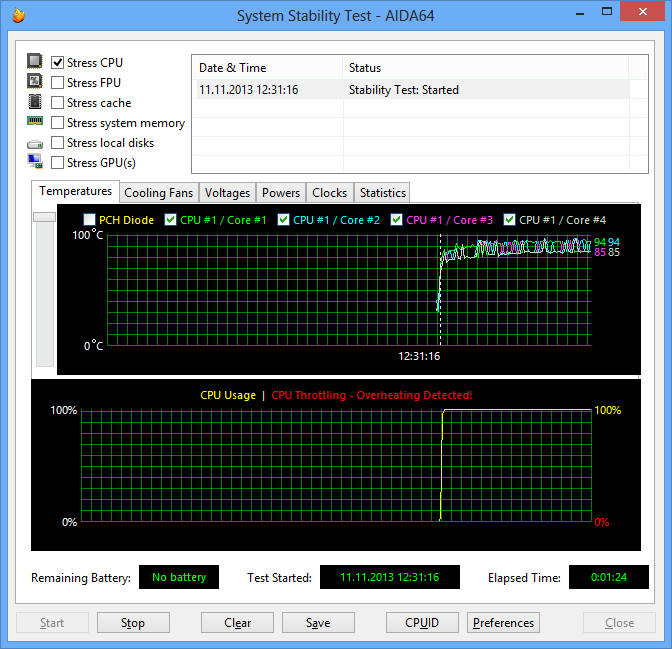

Нужно отметить, что в плане разгона не все работает корректно. В частности, лучше не использовать разгон путем изменения параметров Performance Upgrade и CPU Upgrade. Дело в том, что изменение значений параметра CPU Upgrade на самом деле ни к чему не приводит (частота процессора не увеличивается). А в параметре Performance Upgrade срабатывают только те значения, для которых частота памяти 1600 МГц.

То есть данная плата позволяет разгонять процессор путем изменения коэффициента умножения, но максимальная частота памяти может быть равной только 1600 МГц.

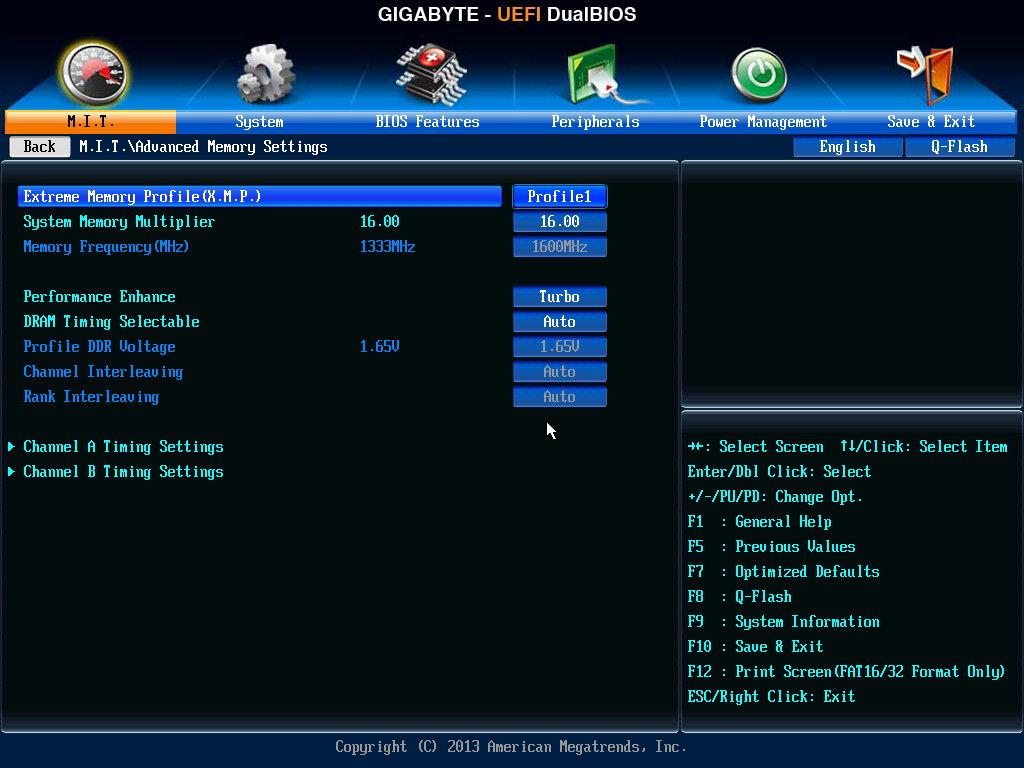

Что касается возможности активирования XMP-профилей памяти, то ситуация следующая. Мы использовали память DDR3 с XMP-профилем на частоту 2400 МГц. При установке данного профиля в UEFI BIOS реальная частота памяти составляет 1600 МГц, но напряжение питания и тайминги при этом используются от XMP-профиля. В результате при активации XMP-профиля мы получаем память DDR3-1600, а не DDR3-2400, но с завышенными таймингами и напряжением питания 1,65 В вместо 1,5 В. То есть лучше не использовать XMP-профиль вообще, а устанавливать частоту памяти и тайминги вручную.

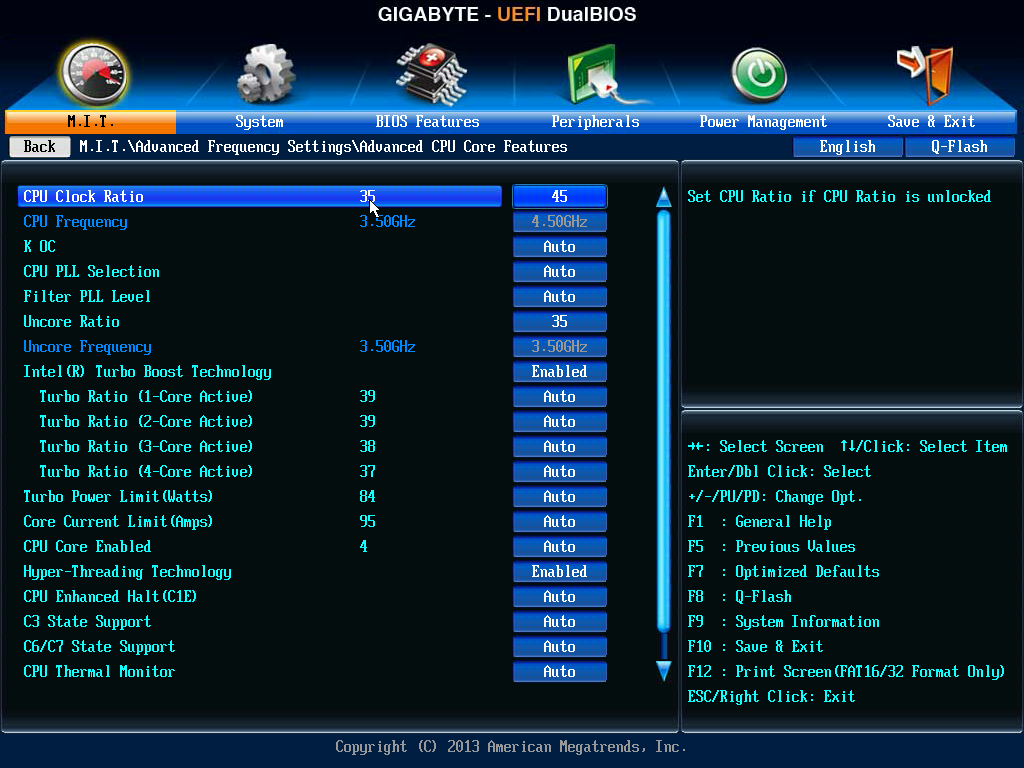

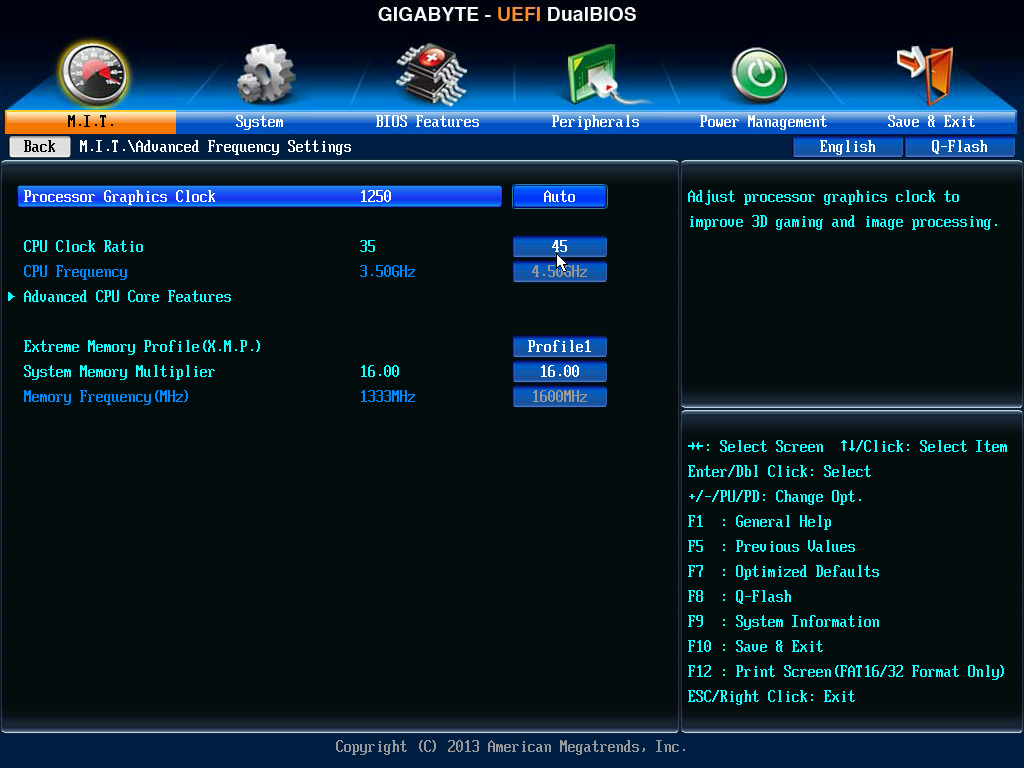

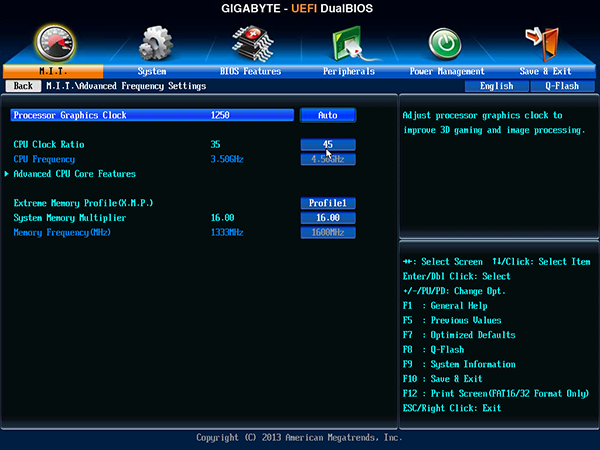

По поводу разгона процессора на плате Gigabyte P85-D3 есть один маленький секрет. Для того чтобы разгон был возможен путем изменения коэффициента умножения (параметр CPU Clock Ratio), необходимо, чтобы в UEFI BIOS параметр Intel Turbo Boost Technology имел значение Auto или Disable. То есть разгон процессора в данном случае возможен только при отключенной технологии Intel Turbo Boost.

Можно поступить и наоборот: установить значение параметра CPU Clock Ratio по умолчанию (для процессора Core i7-4770K это 35) и настроить режим Intel Turbo Boost, задав коэффициент умножения для каждого случая числа активных ядер процессора (например, для всех случаев можно установить коэффициент умножения равным 45). Такой способ разгона также срабатывает.

Что касается остальных возможностей UEFI BIOS на плате Gigabyte P85-D3, то они достаточно стандартны. В частности, как и на всех платах Gigabyte, имеется возможность настраивать скоростной режим работы вентиляторов, подключенных к плате.

Выводы

Итак, резюмируя, можно сделать следующие выводы. Несмотря на тот факт, что плата Gigabyte P85-D3 реализована на базе чипсета бизнес-серии Intel B85 и позиционируется как плата для корпоративного сектора рынка, она позволяет разгонять разблокированные процессоры K-серии, что может быть интересно для домашних пользователей. Конечно, возможности по разгону на этой плате очень скромные, но, тем не менее, они имеются.

С другой стороны, наличие четырех слотов PCI, двух разъемов PS/2, двух COM-портов и одного LPT-порта — все это явно нацелено на корпоративный рынок, поскольку у домашних пользователей такие порты и слоты уже давно не востребованы.

Как нам кажется, все же эта плата в большей степени ориентирована на корпоративный рынок, но тот факт, что она позволяет разгонять процессоры K-серии и стоит менее 3000 руб., только расширяет потенциальный круг возможных ее покупателей, поскольку эти дополнительные возможности платы могут заинтересовать и домашних пользователей.
