Gigabyte 8IPE1000 Pro2 — системная плата на базе чипсета Intel 865PE


Несмотря на год, прошедший с момента выпуска чипсетов Intel 865/875, они по-прежнему пользуются популярностью у производителей материнских плат. Более того, даже под новые процессоры Intel с новым сокетом некоторые выпускают платы на основе старых чипсетов, чему примером могут служить модели Gigabyte 8IPE775-G и Gigabyte 8IPE775 Pro, последняя из которых достаточно похожа на представляемую сегодня модель.

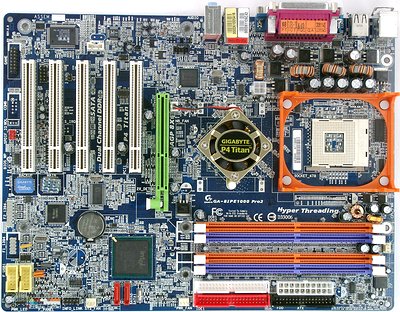

Разводка платы на удивление удобна, хотя не «выбран» даже стандартный размер ATX. Неудобно для подключения расположены разве что разъемы аудиовходов перед слотами PCI, а модули памяти отчасти перекрываются кабелями от разъемов вокруг. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите платы. При установке видеокарты с напряжением питания +3,3 В загорится светодиод, информирующий о недопустимости применения этой модели, а второй светодиод извещает о наличии напряжения на разъемах памяти. В трехканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 3300 мкФ и 3 по 1500 мкФ. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ и несколько менее емких) и памяти (6 по 1000 мкФ, усилен применением индуктивных элементов).

В традициях компании выпускать на популярных чипсетах целые серии плат с большим количеством отличающихся по мелочам моделей. Модель Gigabyte 8IPE1000 Pro2 не является топовой в линейке продуктов на i865PE вообще, но является одной из старших в ряду плат, имеющих общую PCB (серия 8IPE1000). Мы не будем перечислять все возможные вариации и отличия между ними (адресуем вас к сайту Gigabyte), но, как правило, отличие состоит в примененном сетевом контроллере и аудиокодеке, а также у большинства из них отсутствует контроллер FireWire. Размер платы — 305х230 мм («зауженный» ATX, крепление к корпусу семью винтами, передний край платы может провисать). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, заявлена поддержка процессоров на ядре Prescott);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR266/333/400 с поддержкой двухканального режима при установке симметричных пар модулей);
  • Слот AGP (с защелкой);
  • 5 слотов PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — «чипсетные», поддержка протоколов до ATA100;
  • 2 разъема SATA (Serial ATA) — «чипсетные», поддержка протокола SATA150;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • 2 разъема для подключения планок на 3 порта FireWire;
  • Разъем для подключения Game-порта;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения звукового сигнала AUX-In;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъем для подключения датчика открытия корпуса;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF-In/Out;
  • 4 разъема для подключения вентиляторов (3 из них с возможностью контроля количества оборотов, к четвертому подключен вентилятор на радиаторе северного моста чипсета).

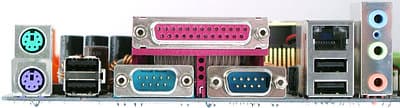

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 2 порта USB;
  • 1 LPT и 2 COM-порта;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

У нас на тестировании была только сама плата, поэтому мы не можем с уверенностью сказать, какова будет комплектация серийных моделей.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC658, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе микросхемы Intel 82547EI, с поддержкой 10/100/1000 Мбит/с Base-T (Gigabit Ethernet) и подключением напрямую к северному мосту чипсета по шине CSA;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB23, с поддержкой 3 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.19, -0.14Очень хорошо
Уровень шума, дБ (А): -83.3Хорошо
Динамический диапазон, дБ (А): 83.1Хорошо
Нелин. искажения, %: 0.0031Очень хорошо
Интермод. искажения, %: 0.049Хорошо
Взаимопроникновение каналов, дБ: -79.2Очень хорошо

Общая оценка: Хорошо (подробнее). Год назад мы остались бы вполне удовлетворены продемонстрированным уровнем качества, но к середине 2004 года, с появлением стандарта High Definition Audio, встроенный звук материнских плат уверенно шагнул вперед.

Фирменные технологии

  • Gigabyte DualBIOS (на плате есть резервная микросхема Flash EEPROM с копией BIOS, которую можно использовать в случае повреждения основной версии);
  • Q-Flash и @BIOS (утилиты для прошивки новых версий BIOS без необходимости загружаться в DOS);
  • EasyTune 4 (фирменная утилита под Windows для разгона и контроля параметров в реальном времени);
  • Face-Wizard (фирменная утилита под Windows для установки собственной картинки, отображаемой при загрузке системы);
  • Xpress Recovery (утилита для создания резервной копии данных в скрытой области жесткого диска и последующего восстановления этих данных);
  • Xpress Install (автоматический подбор и установка необходимых драйверов и приложений с прилагаемого CD);
  • M.I.B. (Memory Intelligent Booster) — ускорение работы за счет внутричипсетной оптимизации, называемое в народе «включение PAT»;
  • C.I.A. (CPU Intelligent Accelerator) — автоматический разгон процессора при высокой загрузке системы с возвратом к нормальному состоянию в простое.

Настройки

С помощью перемычек и переключателейПеремычка для сброса пароля BIOSОчистка CMOS выполняется платой автоматически при невозможности стартовать
Из BIOS, основанного на версии 6.00PG от AwardНастройки таймингов памяти+CAS Latency, Active to Precharge Delay, RAS to CAS Delay, RAS Precharge
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400 (при частоте FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI+AGP(PCIx2) = 66—96 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—355 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+0,8375—1,76 В с шагом 0,0125 В до 1,6 В и с шагом 0,04 В выше
Изменение напряжения памяти+Normal, +0,1, +0,2, +0,3 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+Normal, +0,1, +0,2, +0,3 В

Использовалась версия BIOS F8, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Нажатие Ctrl+F1 в BIOS Setup открывает пункты расширенного меню.

Производительность

Результаты тестов:
