Foxconn P9657AA-8EKRS2H — системная плата на базе чипсета Intel P965


  • Чипсет Intel P965 (применен северный мост P965 и южный ICH8R)

Вторая плата на P965, попавшая к нам на тесты, совершенно не напоминает топовую модель Gigabyte 965P-DQ6. Это классический представитель «среднего класса», подбирающий основную массу покупателей, которые либо не желают платить за «экстремальные» особенности топовых моделей, либо просто не имеют достаточной суммы денег. Забегая вперед, скажем, что плата показала себя достойным продуктом, про который, возможно, будет не слишком интересно читать, но который зато отменно проявит себя в корпусе владельца.

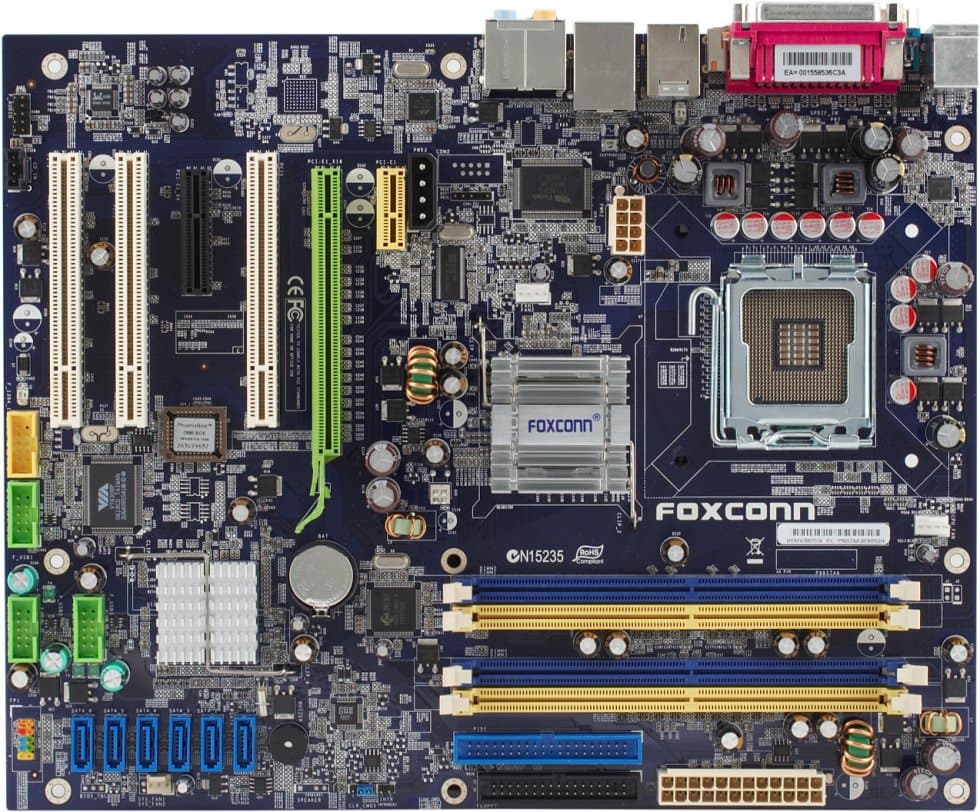

Про особенности разводки платы сказать почти нечего — дизайн грамотный и довольно стандартный, недостатков взаимного расположения элементов не наблюдается, из функциональных же недостатков отметим расположение одного из трех слотов PCI вплотную к слоту для графики, так что видеоускоритель с габаритной системой охлаждения может оставить пользователя лишь с двумя доступными слотами PCI. К счастью, данная плата, одна из очень немногих, не предпринимает попытки обеспечить CrossFire и не перегружена (пока в основном бесполезными) слотами PCI Express. Разведены, но не распаяны на текстолите разъем для подключения второго COM-порта на планке, а также для некоего контроллера (по всей видимости, сетевого, но модели с использованием этого элемента в арсенале Foxconn нет). Отметим, что Foxconn выпускает две модели на базе Intel P965, причем вторая (P9657AA-8KS2H) основывается на том же дизайне PCB и отличается только отсутствием FireWire-контроллера и применением южного моста ICH8 — на 4 порта SATA-II и без функции RAID. В Россию также поставляются и две модели на базе P965 (P9657MA-8EKRS2H и P9657MA-8KS2H), выполненные в формате microATX. Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, описание ее функциональности присутствует на текстолите. Размер платы — 305×245 мм (полноразмерный ATX), крепление к корпусу девятью винтами, все края платы жестко фиксированы.

В 3-канальном импульсном стабилизаторе напряжения питания процессора применено по 4 полевых транзистора на канал, 10 конденсаторов по 560 мкФ от Fujitsu (полимерные из серии FPCAP, характеризующиеся всеми преимуществами конденсаторов такого типа: устойчивостью к экстремальным условиям работы (гарантированный срок службы при предельной допустимой температуре 105°С — 2000 часов) и пониженным эквивалентным последовательным сопротивлением (Low ESR)), 4 по 3300 мкФ и 4 по 1500 мкФ от Nippon/United Chemi-Con, также на плате находится стабилизатор напряжения памяти (включающий 9 конденсаторов по 1000 мкФ и 2 по 1500 мкФ), усиленный применением индуктивных элементов. Выбор конденсаторов для критических цепей на плате достоин похвалы, как и организация стабилизатора процессорного напряжения — по числу полевых транзисторов плата не уступает конкурентам, кроме того, нагрев каждого из них в отдельности сравнительно невелик, что позволяет обойтись без дополнительного охлаждения этих элементов. А вот что смущает — так это охлаждение чипсета: в сравнении с де-факто референсными платами Intel, примененные инженерами Foxconn алюминиевые радиаторы маловаты и по массе, и по площади поверхности теплообмена. Будем надеяться, что расчеты специалистов не подвели (да и постоянно расширяемые «вверх» допуски по температурному режиму для современных чипов способствуют успокоению); во всяком случае, наши тесты плата успешно выдержала и без дополнительного охлаждения мостов.

Системный мониторинг (Fintek F71882FG, по данным BIOS Setup)

  • Напряжение процессора, памяти, северного моста чипсета, батарейки, VCC 3,3 В, +3,3, +5 и +12 В, +3,3 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора, с возможностью принудительного выключения системы при задаваемом значении) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения процессорного вентилятора в зависимости от температуры в качестве регулировок предлагает задать две температурные точки и частоты вращения вентилятора при их достижении, а также скорость вращения при превышении максимальной из этих двух температур (при помощи утилиты Fox One под Windows можно также задать частоту вращения процессорного вентилятора вручную, с шагом 500 об/мин).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена поддержка всех существующих процессоров для этого сокета: Intel Celeron D (модели 326-355), Pentium 4 (505J-571 и 630-672), Pentium D (805-840 и 915-960), Pentium 4 XE (3,73 ГГц), Pentium XE (955 и 965), а также Core 2 Duo (E6300-E6700) и Core 2 Extreme (X6800), кроме четырехъядерных моделей, хотя плата рассчитана на применение таких процессоров, недостает лишь официальной сертификации);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, у процессоров с шиной 533 МГц память будет работать в режиме DDR2-533; не поддерживаются модули объемом менее 256 МБ; поддерживается двухканальный режим работы при заполнении слотов обоих каналов (включая вариант с заполнением типа (A+B)+C, A+B=C), в случае разного объема памяти в каналах (A+B, A<B) обеспечивается двухканальный доступ к памяти объемом 2A, остаток памяти используется в одноканальном режиме; приведен список сертифицированных модулей);
  • Слот PCIEx16 для видеоускорителей (приведен список сертифицированных моделей видеокарт);
  • Слот PCIEx4;
  • Слот PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания, или же следует дополнительно задействовать упомянутый ниже 4-контактный разъем), 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V даже без переходника, хотя для старших моделей Pentium 4/D и их «экстремальных» версий все-таки рекомендуется использовать БП с полноценным коннектором EPS12V) и 4-контактный «периферийный» разъем для обеспечения дополнительного питания слоту PCIEx16;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA), функционирующий за счет дополнительного контроллера JMicron, на 2 устройства ATA133 (об ограничениях при работе читайте ниже) с возможностью организовать RAID-массив уровней 0 и 1 (включив в него SATA-диск, подключенный к тому же контроллеру);
  • 6 «чипсетных» разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и 10;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки на 1 дополнительный порт FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов, 2 из них — 4-контактные), для процессорного доступна автоматическая регулировка частоты вращения.

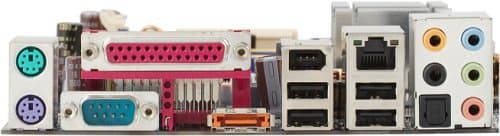

Задняя панель платы (слева направо, по блокам)

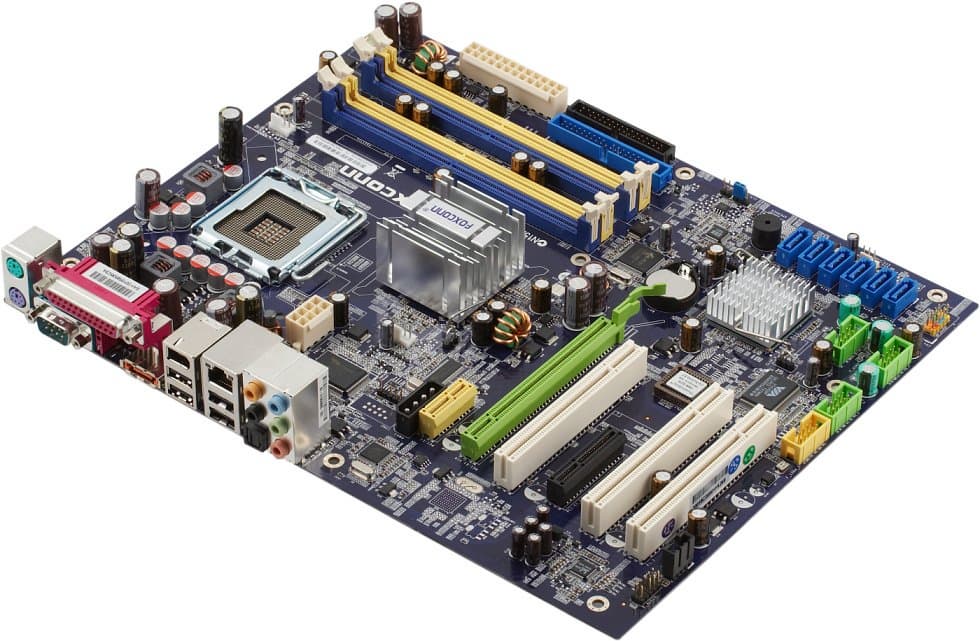

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT и 1 COM-порт, разъем eSATA (SATA-II), функционирующий за счет дополнительного контроллера JMicron;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 5 аналоговых аудиоразъемов (Line-In, Front, Mic-In/Side, Rear, Center/Sub) и 1 оптический S/PDIF-Out (типа Toslink).

Комплект поставки

На тестирование мы получили предсерийный экземпляр платы, комплектация которого является несколько урезанной относительно обычных поставок, так что информацию из этой главы стоит воспринимать лишь в качестве предварительной.

  • Упаковка: коробка обычного размера невнятного дизайна (общего для всех современных моделей компании, не претендующих на статус «элитных»);
  • Документация: краткое руководство по сборке системы на нескольких языках, включая русский (в серийных поставках очевидно будет присутствовать и полное руководство пользователя, правда, русским переводом оно у Foxconn не снабжается);
  • Кабели: 1 SATA (с переходником питания на два устройства), 1 ATA 66 и шлейф для подключения дисковода (в серийных поставках мы наверняка увидим большее количество кабелей и переходников);
  • Заглушка на заднюю панель компьютера для вывода соответствующих разъемов;
  • Компакт-диск с необходимыми драйверами, фирменными утилитами Fox One (для мониторинга, разгона и пр.) и LiveUpdate (для поиска и обновления драйверов, утилит и прошивок BIOS через интернет), а также пакетом Norton Internet Security 2006 (антивирус и брандмауэр).

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и оптическим разъемом S/PDIF-Out;
  • Сетевой, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet), на базе микросхемы Marvell 88E8056 (интерфейс PCIEx1);
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB361, с поддержкой 2 устройств на канале ATA133 и 1 устройства SATA300 (интерфейс PCIEx1), с возможностью организовать RAID-массив уровней 0 и 1;
  • FireWire, на базе микросхемы VIA 6308P, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,15, -0,17Очень хорошо
Уровень шума, дБ (А): -93,6Очень хорошо
Динамический диапазон, дБ (А): 93,7Очень хорошо
Гармонические искажения, %: 0,0036Очень хорошо
Интермодуляционные искажения + шум, %: 0,085Хорошо
Взаимопроникновение каналов, дБ: -93,1Отлично
Интермодуляции на 10 кГц, %: 0,0078Отлично

Общая оценка: Очень хорошо (подробнее). В данном случае использован бюджетный 10-канальный аудиокодек ALC883, который даже на фоне отнюдь не топовых моделей Realtek неплохо выглядит лишь по количеству каналов. Никакими интересными домашнему пользователю функциями (вроде набора реализованных в драйверах технологий DTS и кодирования аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF) интегрированная аудиосистема платы не обладает, но, впрочем, качество аналогового вывода находится на очень хорошем уровне, характерном для всех современных плат с HDA.

Поскольку свежевыпущенный южный мост ICH8/R лишен поддержки IDE, производителю системной платы приходится применять дополнительный контроллер, дабы оставить пользователю возможность подключать оптические приводы, абсолютное большинство которых до сих пор выпускается с интерфейсом PATA. Выбор Foxconn (как и большинства других производителей) пал на продукцию JMicron — контроллер JMB361, обеспечивающий один канал ATA133 и один порт SATA300 с RAID. Данный факт может доставить несколько неприятных минут, если вам нужно устанавливать новую ОС с CD/DVD, так как по умолчанию JMB361 стартует IDE-устройства без режима UDMA, но зато полноценно эмулирует стандартный IDE-контроллер (не нужны драйвера для Windows), а уже под Windows режим UDMA включается без проблем.

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+CPU L3 cache, Hyper-Threading, Execute Disable Bit, Enhanced SpeedStep, Virtualization Technology
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay
Выбор частоты работы памяти+By SPD или 533/667/800 МГц (реально изменяется множитель относительно частоты FSB), при помощи утилиты Fox One под Windows можно задать частоту работы памяти более точно, с шагом порядка 5-10 МГц
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+От номинала до 600 МГц с шагом 1 МГц, есть функция динамического разгона процессора и настройка Smooth Over Clock
Изменение коэффициента умножения процессора-отсутствует для процессоров без возможности менять КУ по желанию пользователя
Изменение напряжения ядра процессора+Default, до +0,3 В с шагом 0,0125 В (при помощи утилиты Fox One под Windows можно поднять напряжение до 0,75 В с шагом 0,05 В)
Изменение напряжения памяти+Default, от -0,15 до +0,60 В с шагом 0,05 В (утилита Fox One под Windows обеспечивает аналогичные возможности)
Изменение напряжения чипсета+Default, от -0,12 до +0,24 В с шагом 0,04 В (при помощи утилиты Fox One под Windows можно поднять напряжение до 0,48 В)
Изменение напряжения FSB+Default, от -0,09 до +0,18 В с шагом 0,03 В

Использовалась версия BIOS P32, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет вызвать по нажатию определенной клавиши в момент прохождения процедуры POST меню для выбора загрузочного устройства (или выводить его всегда — настраивается в BIOS Setup), что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Из выявившихся в процессе тестирования недостатков отметим странный отказ грузить ОС с винчестера, подключенного к внешнему контроллеру (наш стандартный тестовый Promise SATAII-150 TX2 plus). Также была проверена в деле настройка Smooth Over Clock, позволяющая, в теории, успешнее разгонять систему, однако в нашем экспресс-тесте не обеспечившая никакого прироста (вполне возможно, что при серьезном разгоне она себя проявит).

Плата не позволила выставить тайминги 4-4-4 для режима DDR2-800, хотя на других платах данные модули памяти в таком режиме работали. Правда, для реализации этой возможности требовалось поднять напряжение до 2,3 В, но Foxconn P9657AA-8EKRS2H теоретически позволяет задать напряжение на память до 2,4 В — на практике же попытка поднять его выше 2,1 В приводила к зависанию при старте. Таким образом, нам пришлось проводить сравнение при таймингах 5-5-5, для чего конкурирующая плата, в качестве которой была выбрана модель Gigabyte 965G-DS3 (как самая быстрая модель на этом семействе чипсетов), тоже была перетестирована с такими параметрами.

Тест Gigabyte 965G-DS3 (DDR2-800@4-4-4) Gigabyte 965G-DS3 (DDR2-800@5-5-5) Foxconn P9657AA-8EKRS2H (DDR2-800@5-5-5)
Архивирование в 7-Zip, мин:сек 4:10 4:14 4:14
Кодирование MPEG4 (XviD), мин:сек 3:37 3:38 3:38
FarCry (Low@640×480), fps 363 353 355
FarCry (Highest@1600×1200), fps 151 151 151
Doom 3 (Low@640×480), fps 218 215 214
Doom 3 (Highest@1600×1200), fps 121 121 121

Результаты тестирования продемонстрировали нам, во-первых, снижение показателей плат на i965 при изменении таймингов DDR2-800 с 4-4-4 на 5-5-5 примерно на 2-3% в самых чувствительных приложениях. Результат вполне ожидаемый и позволяющий искать низколатентную быструю память только тем, кто не стеснен в финансовом плане и непременно хочет потратить лишние деньги на незначительное ускорение системы. Что же касается сопоставления рассмотренной платы Foxconn и остальных представителей чипсетов Intel 965, то можно смело сказать, что в равных условиях модель Foxconn P9657AA-8EKRS2H соперникам не уступит, хотя в некоторых, очень экзотических, случаях скажется невозможность подать на память крайне высокое напряжение. Впрочем, возможно, проблема с напряжением на памяти присуща только нашему тестовому экземпляру или же будет исправлена в новых прошивках BIOS.

Итог

Foxconn P9657AA-8EKRS2H имеет абсолютно достаточную для большинства пользователей функциональность, практически лишена избыточных элементов и обеспечивает ту же скорость, что и конкурирующие модели, при довольно демократичной стоимости. Пожалуй, это один из самых удачных примеров сбалансированной современной платы. Несколько расстроил только отказ работать с нашим SATA-контроллером, но, опять-таки, большинству пользователей дополнительный SATA-контроллер совершенно не нужен. Энтузиастам разгона имеет смысл обратить внимание на возможные проблемы с поднятием напряжения на памяти, так как этот фактор способен ограничить разгонный потенциал платы.

Средняя текущая цена (количество предложений) этой модели в московской рознице (рублевый эквивалент — во всплывающей подсказке): Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
