Foxconn H55MX-S — системная плата на базе чипсета Intel H55


Галерея фотографий платы

Сегодня мы рассмотрим материнскую плату Foxconn на основе бюджетного чипсета Intel H55. Компания в последнее время вообще предпочитает специализироваться на недорогих моделях, так что под Socket 1156 выпущена всего пара хотя бы претендующих на топовый уровень плат серии Inferno Katana (на P55), ну а основная масса — типичные бюджетные модели, правда, с по-настоящему демократичной ценой (до 100 долларов). Рассматриваемая H55MX-S не исключение: форм-фактор microATX, базовая (и даже частично урезанная) функциональность, оправданно низкая стоимость. Тем не менее, на фоне прочих плат Foxconn на этом же чипсете H55MX-S выглядит чуть ли не старшей: при крайне незначительных и каких-то хаотических различиях между моделями, у нее есть по крайней мере видеовыход HDMI.

Особенности платы

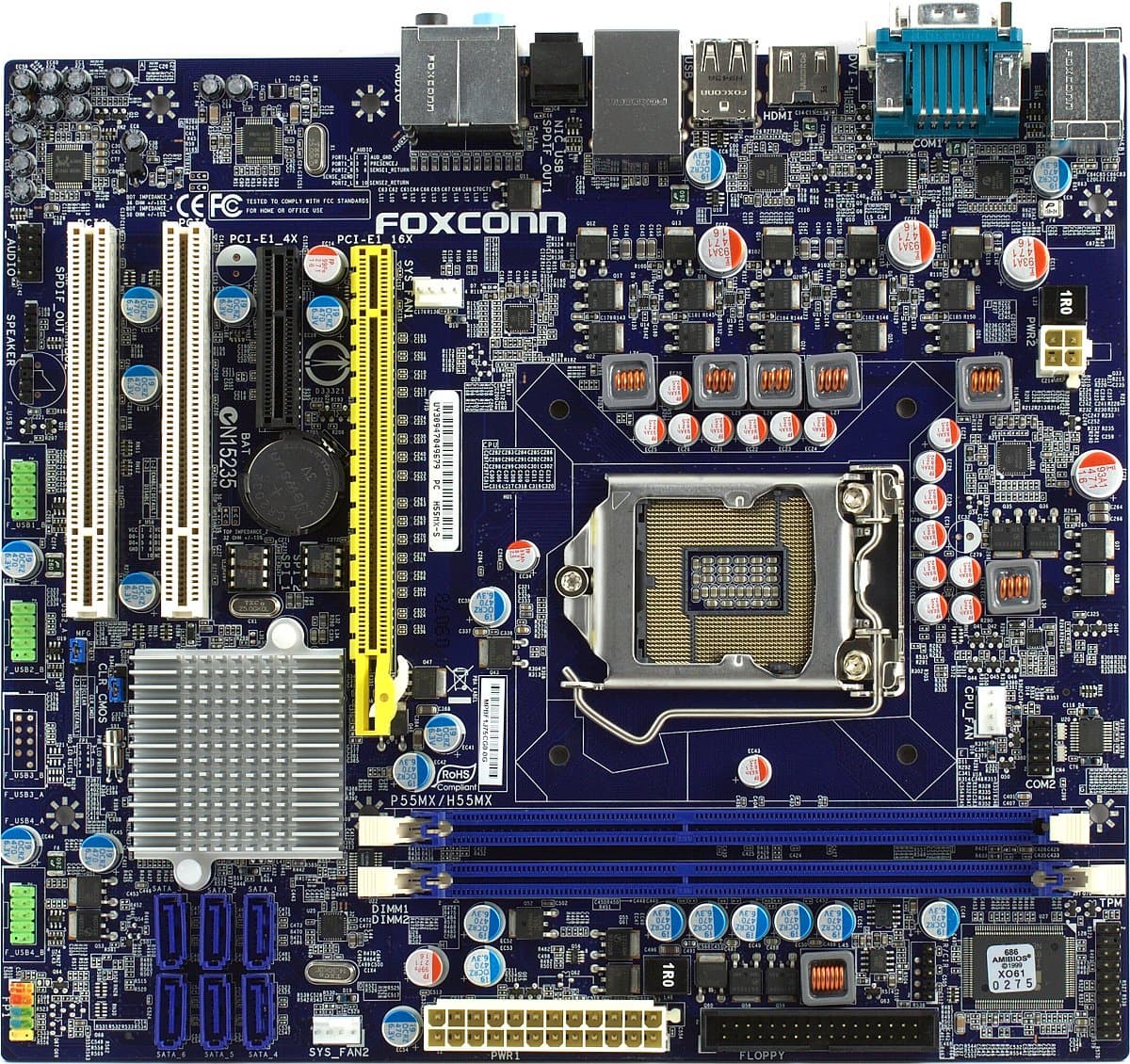

Производитель укомплектовал рассматриваемую модель лишь самым минимумом разъемов, так что печатная плата даже не использует всю возможную по стандарту ширину. Существенным ограничением может оказаться наличие всего двух слотов для памяти DDR3 (разумеется, при этом поддерживается двухканальный режим работы). Набор слотов расширения был бы стандартным для плат такого класса (один PCI Express x16 и два PCI), если бы четвертым оказался PCIEx1. В данном же случае на плате распаян слот PCIEx4 (у остальных моделей серии установлен стандартный PCI Express x1). Плата имеет разъем для подключения флоппи-дисковода, но, что достаточно неожиданно для модели бюджетного уровня, не имеет поддержки IDE — видимо, здесь соображения экономии (на дополнительном контроллере) возобладали над желанием обеспечить возможность подключить старую периферию. Конечно, сборка системы на такой плате немного затруднена из-за скученности набортных разъемов (скажем, видеокарта блокирует модули памяти в их слотах), но за серьезный недостаток мы это считать не будем.

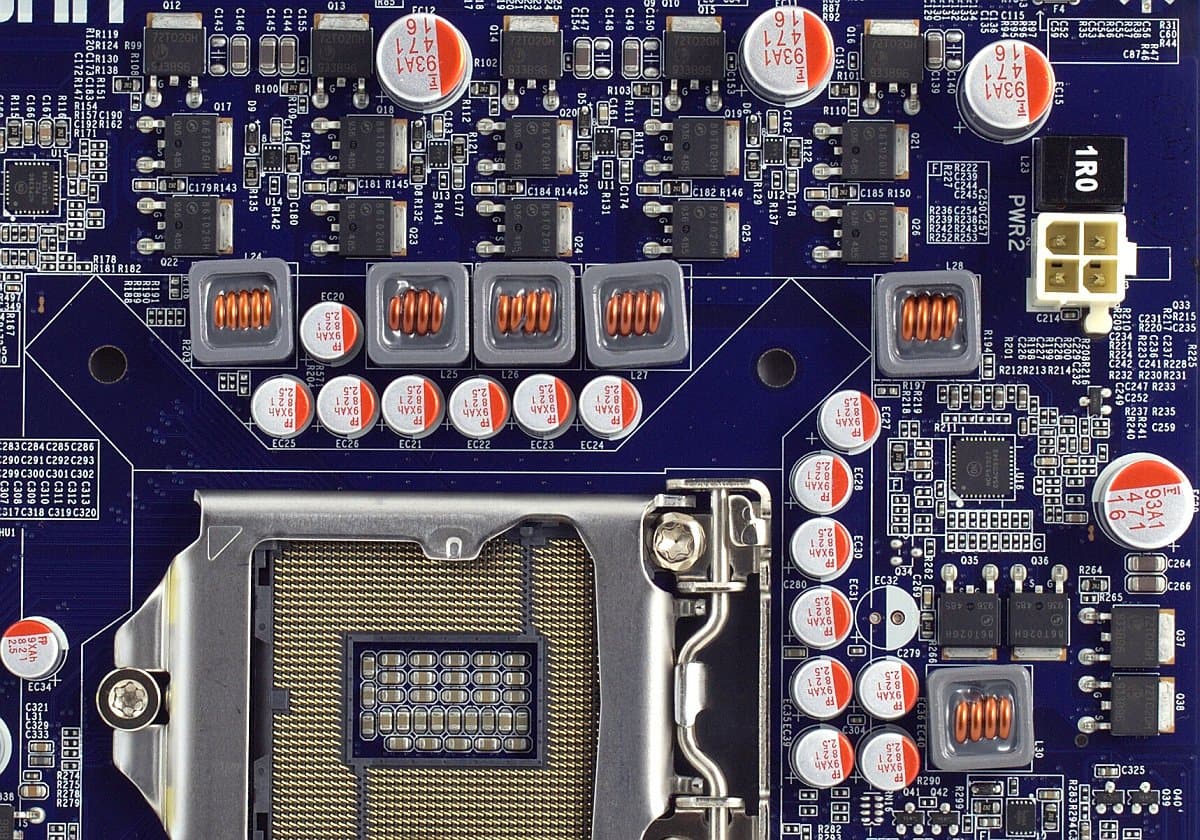

Импульсный стабилизатор напряжения питания процессора использует 4+1+1-канальную схему (4 канала для ядра, 1 для т. н. Uncore-логики, включая контроллер памяти, и 1 для встроенного видеоускорителя). Во всех преобразователях (включая конвертер питания модулей памяти) применено не менее 3 полевых транзисторов на канал. Это вполне стандартная организация подсистемы питания в младшем классе современных материнских плат, и, разумеется, она не рассчитана на серьезный разгон. В то же время, на всей плате используются качественные полимерные конденсаторы (Nichicon), чего от бюджетной модели ожидать было трудно, и чего мы не встречали у конкурирующих решений того же класса. В ходе наших стандартных тестовых испытаний никаких проблем в работе не было выявлено.

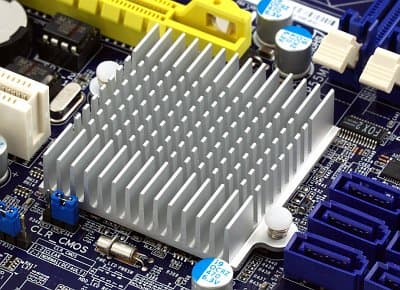

Набортная система охлаждения у платы Foxconn подчеркнуто бюджетная, как нетрудно заметить по фотографиям. На чипсете стоит низенький игольчатый радиатор — впрочем, низкопотребляющие чипсеты для Socket 1156 большего и не требуют. Конвертер питания процессора и вовсе не имеет дополнительного охлаждения, но при достаточном количестве полевых транзисторов проблем с перегревом быть не должно. Если же вы проследите, чтобы процессорный кулер выдувал воздух в район задней панели платы, хотя бы и на минимальных оборотах, то про охлаждение платы смело можно будет забыть.

В BIOS Setup нет вообще никаких возможностей для разгона системы — такое мы видим нечасто. Конечно, объясняется это позиционированием платы как бюджетного решения. При этом можно увеличивать напряжение на памяти — не для разгона, а для совместимости с модулями, рассчитанными на повышенный вольтаж. В разделе мониторинга отслеживаются: частота вращения 3 кулеров, температура процессора и самой платы, напряжение ядра процессора, оперативной памяти и стандартные ATX-вольтажи. Есть автоматическая регулировка процессорного кулера: можно задать температуру процессора для начала и для остановки вращения (схема, согласитесь, туманная), а также величину приращения оборотов вентилятора (в процентах) на каждый градус подъема температуры.

Комплект поставки платы минимальный: 2 SATA-кабеля, 2 переходника питания для SATA, заглушка на заднюю панель, руководство пользователя, упрощенное бумажное руководство и DVD с драйверами и фирменными утилитами.

На разработке фирменных утилит компания не разоряется (но в отличие от ECS все же поддерживает несколько простых приложений). Из всего набора единственной заслуживающей внимания является Fox One — программа для разгона и мониторинга системы, а также для управления вентиляторами. Стандартная функциональность ручного разгона (изменение частоты BCLK и памяти) здесь дополнена автоматическим вариантом, однако он заключается лишь в последовательном увеличении частот, а пользователь должен следить за процессом и отслеживать момент (и достигнутый набор частот), при котором система зависает и перегружается. Оповещения пользователя с предоставлением собранной статистики разгона и, тем более, автоматического восстановления наиболее удачной достигнутой конфигурации эта утилита не обеспечивает. Управление работой кулеров и вовсе выглядит издевкой производителя, так как параметры для автоматического управления процессорным кулером можно задать только в BIOS Setup! Впрочем, из-под Windows можно задать частоту вращения вентилятора на процессоре вручную. С обычной же задачей мониторинга частот, напряжений и оборотов вентиляторов Fox One справляется нормально, что можно оценить по набору скриншотов в фотогалерее платы.

Функциональность

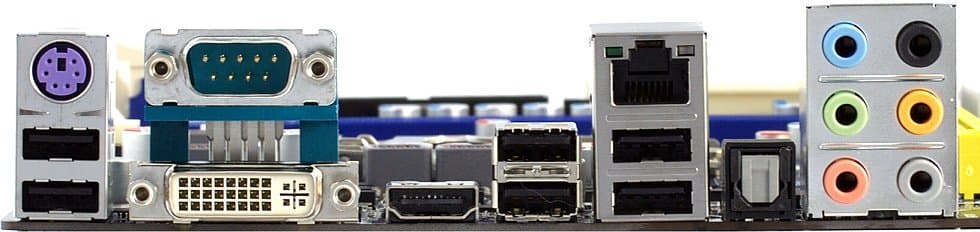

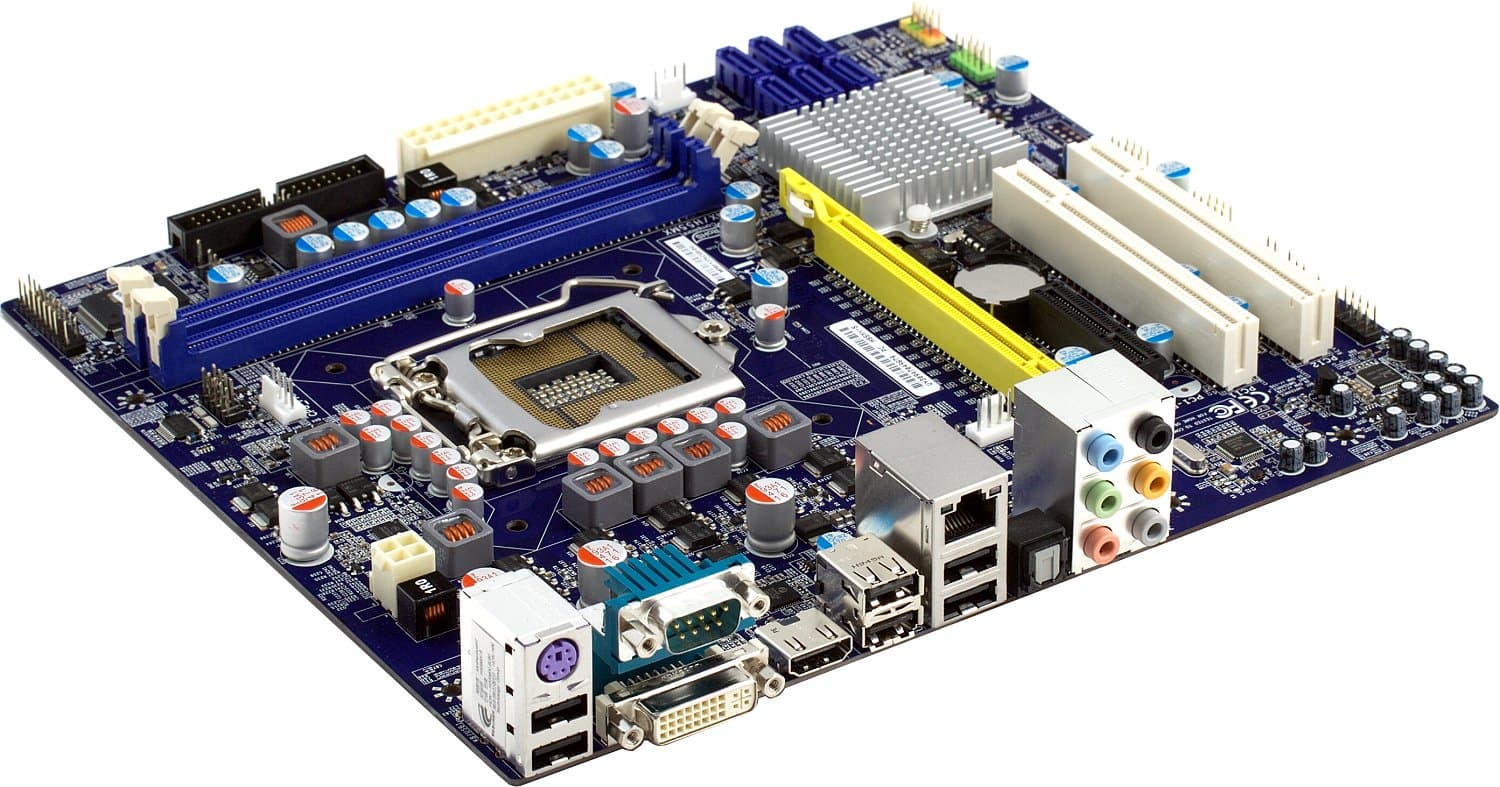

В наборе разъемов задней панели бюджетность H55MX-S проявляется минимально: интегрированный видеоускоритель процессоров на ядре Clarkdale здесь обеспечен видеовыходами HDMI и DVI, причем выход DVI — комбинированный DVI-I, с одновременной поддержкой цифрового и аналогового сигнала. Большинство дешевых ЖК-мониторов до сих пор имеют только аналоговый вход, для их подключения вам скорее всего потребуется приобрести переходник с DVI на D-Sub (VGA), но он пассивный, а потому совершенно копеечный. Зато сэкономленное место отдано для установки COM-порта — решение, скажем так, нетипичное для года 2010 от Р. Х. Одним портом PS/2 пожертвовали ради пары USB, что по большому счету абсолютно оправданно, но кого-то может и огорчить.

Плата основана на чипсете Intel H55 (единый мост H55), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888S, с возможностью подключения аудиосистем 7.1, оптическим (Toslink) разъемом S/PDIF-Out на задней панели платы и дополнительным разъемом S/PDIF-Out на текстолите;
  • сетевой контроллер, на базе микросхемы Realtek RTL8111DL (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet).

Качество аналогового вывода интегрированного звукового решения мы оценили при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговые общие оценки «Очень хорошо» для обоих режимов тестирования — 16 бит, 44 кГц и 16 бит, 48 кГц.

Тест16 бит, 44 кГц16 бит, 48 кГц
Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ+0,02, −0,12+0,01, −0,05
Уровень шума, дБ (А)−91,6−91,7
Динамический диапазон, дБ (А)91,691,6
Гармонические искажения, %0,00370,0036
Гармонические искажения + шум, дБ (A)−82,7−82,9
Интермодуляционные искажения + шум, %0,00850,0084
Взаимопроникновение каналов, дБ−90,4−89,5
Интермодуляции на 10 кГц, %0,00830,0079
Общая оценкаОчень хорошоОчень хорошо

Цифровой выход S/PDIF на плате поддерживает обе наиболее актуальные частоты дискретизации вывода: 44,1 кГц и 48 кГц. Примененный аудиокодек позволяет (через разъем на текстолите) выводить звук по интерфейсу S/PDIF на видеокарту с интерфейсом HDMI. Никаких дополнительных технологий работы с многоканальным звуком (DTS/Dolby) драйверы для этой платы не предусматривают.

Заключение

Мы уже рассмотрели несколько недорогих плат на H55 и P55, которые все же претендовали на не совсем бюджетный статус, и цена их в рознице была в районе 110-120 долларов. Foxconn H55MX-S же укладывается в психологически важный порог «до 100 долларов». Разумеется, эта модель имеет минимальную функциональность и абсолютно не производит впечатления ориентированной на разгон. В то же время, для по-настоящему бюджетной платы у нее есть ряд неожиданных плюсов, которые обычно у 100-долларовых решений не встречаются: полимерные конденсаторы по всему текстолиту, видеовыходы HDMI и DVI-I. Возможно, кому-то пригодится распаянный COM-порт или слот PCIEx4. Из числа заслуживающих упоминания для столь дешевого продукта недостатков назовем два слота для памяти, отсутствие IDE и необходимость покупать переходник на разъем VGA (D-Sub).
