Foxconn A88GA-S — системная плата на чипсете AMD 880G + SB710 (Socket AM3)

1390
1390

Хотя в линейке чипсетов AMD есть модель 890GX с интегрированной графикой, в большей степени рассчитанная на установку на богато оснащенные полноразмерные ATX-платы, многие производители решили, что и на 880G есть смысл выпускать не только компактные дешевые модели. Дело в том, что платы на 890GX для многих пользователей избыточны по комплектации, те же два графических порта нужны далеко не всем. В этом обзоре мы рассмотрим плату от Foxconn, которая должна заинтересовать любителей классических конфигураций, с одной видеокартой, либо тех, кто вообще слабо интересуется игровой трехмерной графикой, поэтому не видит смысла приобретать не только видеокарту, но даже в качестве интегрированного ядра согласен довольствоваться не самым мощным вариантом.

Особенности платы

1188
1188

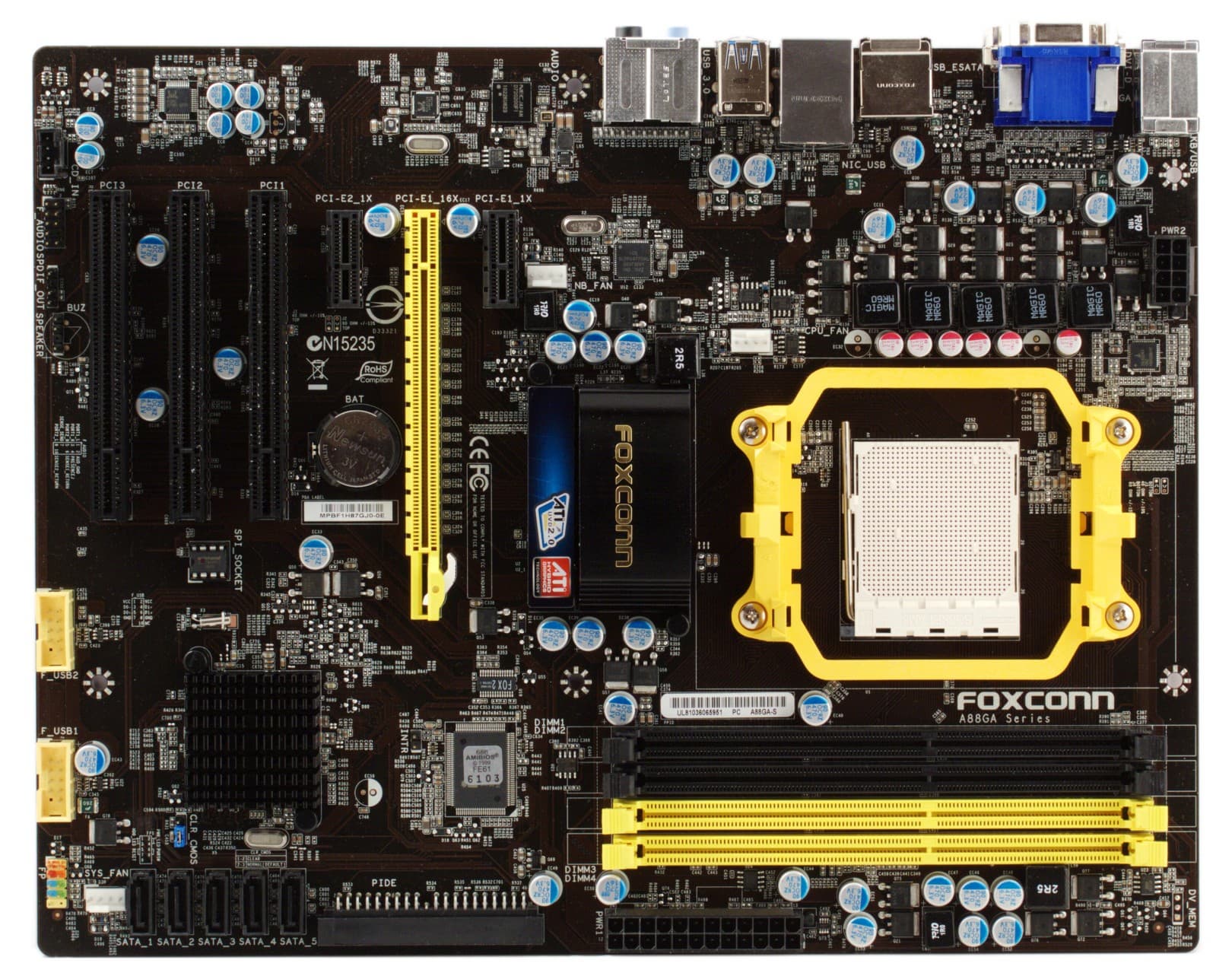

Плата представляет отличные, по современным меркам, возможности для тех, кто имеет солидный багаж PCI-плат и не собирается менять их на версии с более современным интерфейсом. Три таких слота будут доступны даже после установки двухслотовой видеокарты. Кстати, в хвостовой части этой видеокарте также ничего мешать не должно, IDE-порт располагается горизонтально. В остальном плату нельзя назвать ориентированной на пользователей-консерваторов, таких пережитков прошлого, как COM, LPT, FDD на плате не имеется, даже FireWire устанавливать не стали, поэтому компоновка платы выглядит достаточно просторной. Не существенный, но все же недостаток: плата слегка не дотягивает по ширине до стандартных размеров формата ATX, поэтому придется быть аккуратным, подключая основной разъем питания и тем более при отключении.

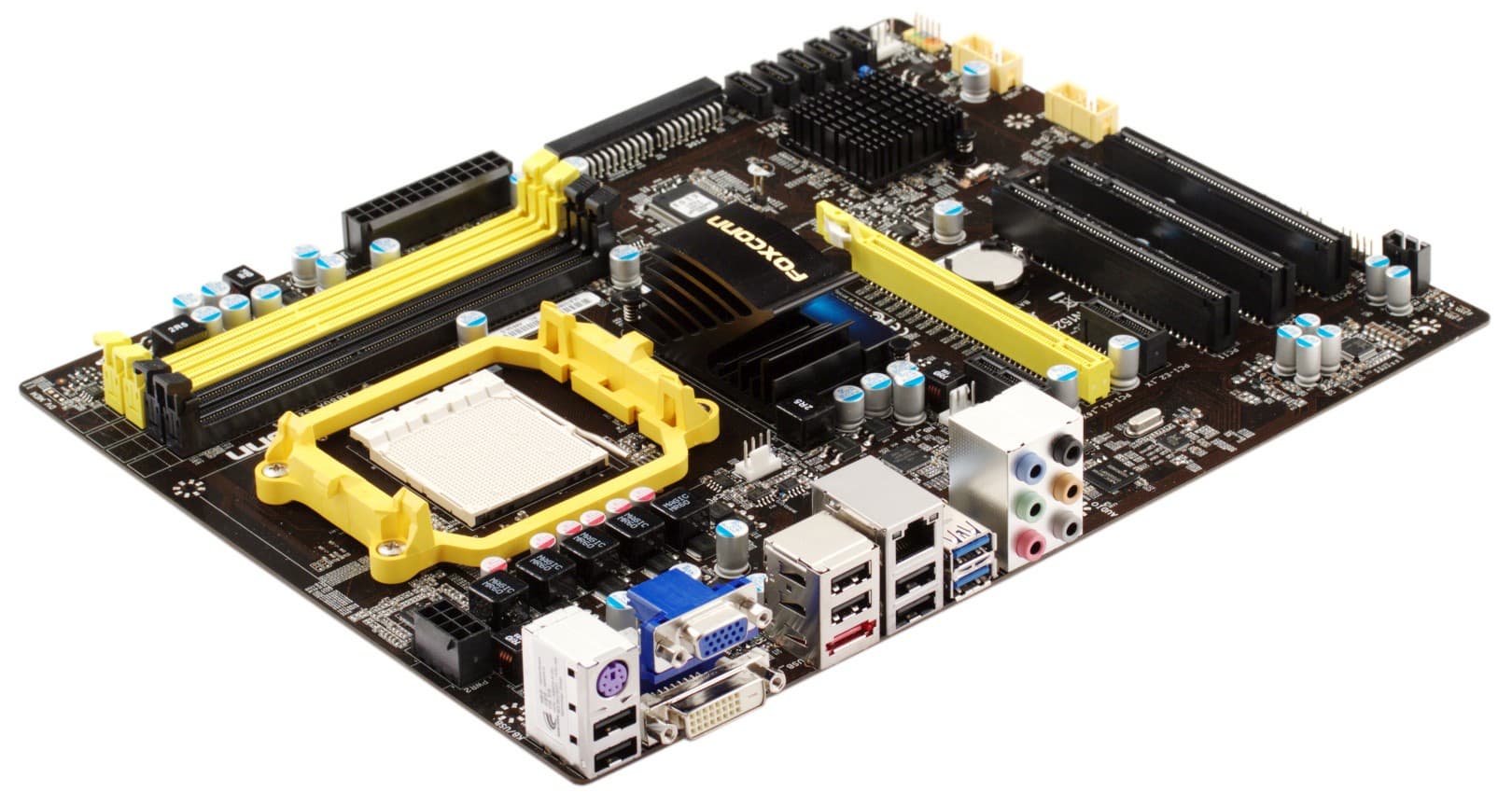

по ссылке — вид платы в 3/4 со стороны задней панели

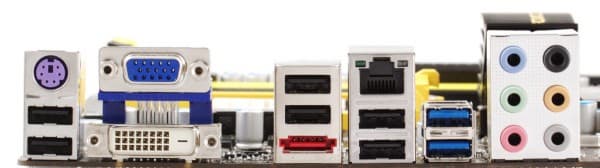

Имеется 8 портов USB, включая 2 стандарта USB 3.0, также положительно отметим наличие eSATA, выделенного из числа чипсетных портов. Однако надо отметить, что эта плата основана на комбинированном чипсете, южный моста взят из предыдущей серии чипсетов (SB710), которая не поддерживает SATA 3.0. Соответственно и eSATA-порт на задней панели соответствует второй версии.

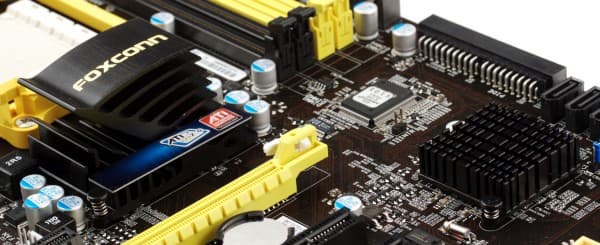

Система охлаждения на плате не располагает тепловыми трубками и прочими излишествами, и это совершенно оправданно на плате, по всем признакам не адресованной энтузиастам. Тем не менее профиль радиатора на северном мосту достаточно оригинальный.

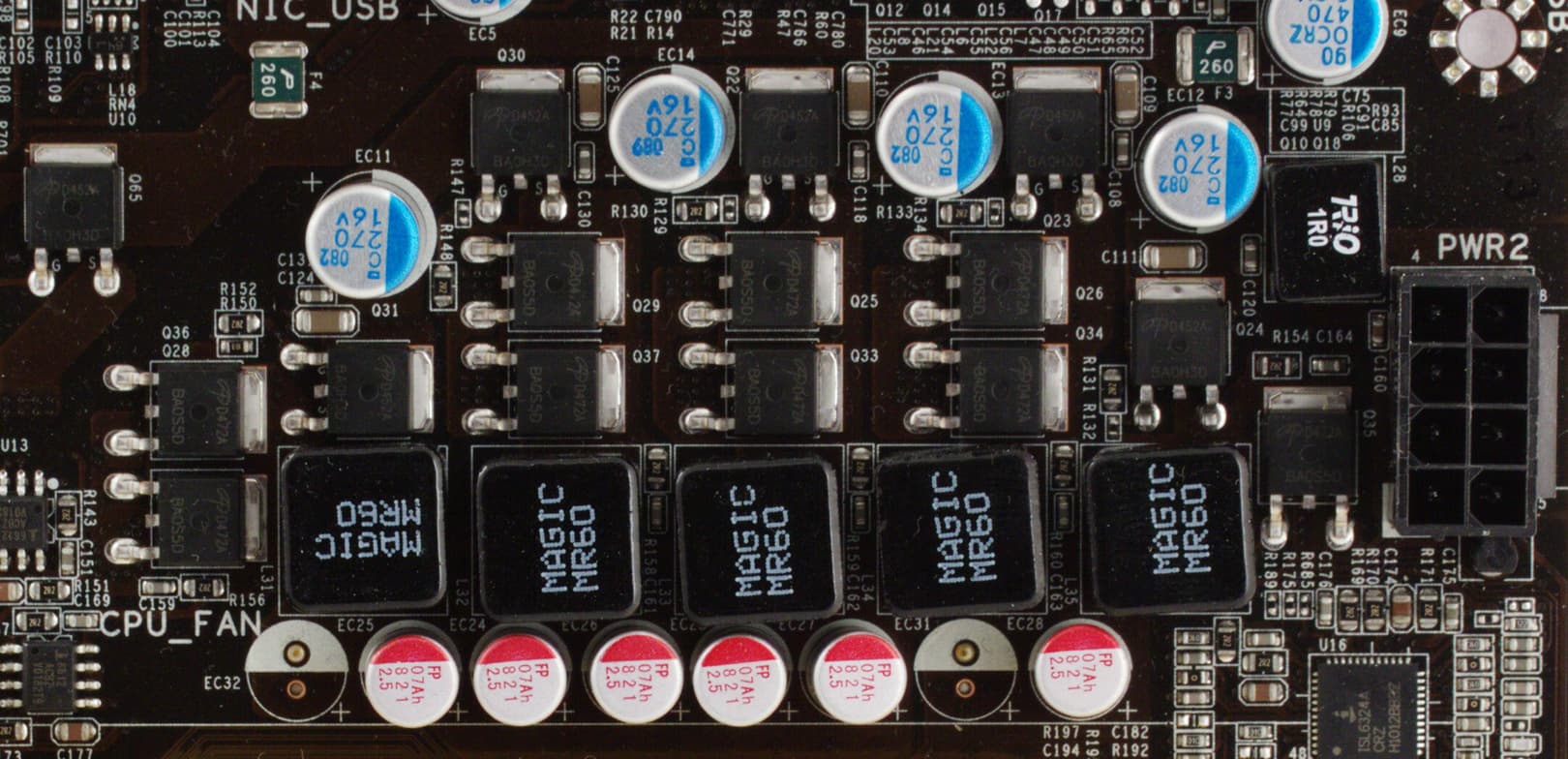

Стабилизатор напряжения питания: 5-канальный, в 4 каналах, ответственных за питание ядер, установлено по 3 полевых транзистора на канал, в канале, питающем CPU NB стоят два транзитора. Имеется 6 конденсаторов по 820 мкФ и 5 — по 270 мкФ, все конденсаторы топового класса, твердотельные. Есть возможность установки процессоров с TDP до 125 Вт. Конечно, это довольно скромная схема, которая вряд ли порадует любителей достигать стабильно высоких частот в разгоне, не исключено что таким пользователям придется организовывать дополнительное охлаждение.

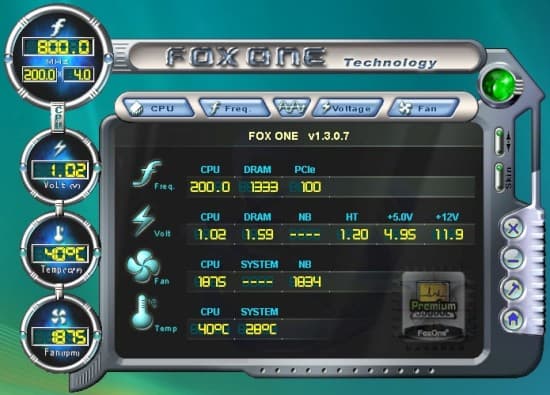

Комплектация включает 2 SATA-кабеля. Помимо стандартного полного руководства, имеется краткая инструкция по сборке на нескольких языках, включая русский. На диске — классический набор фирменных утилит для перепрошивки BIOS с поиском образа на сайте производителя, а также утилита для мониторинга Fox One. Есть также антивирусный пакет Norton Internet Security.

Функциональность

Плата основана на чипсете, состоящем из северного моста AMD 880G и южного SB710. Для подключения накопителей установлено 6 внутренних портов SATA 3.0 (диски, подключенные к ним, могут объединяться в режимах RAID 0, 1 и 0+1).

На плате установлены дополнительные контроллеры, обеспечивающие:

  • интегрированный звук (8-канальный HDA-кодек Realtek ALC887);
  • сетевой контроллер (Realtek RTL8111E, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • USB 3.0 (NEC D720200F1, интерфейс PCIEx1), с поддержкой двух портов USB 3.0;
  • cистемный мониторинг (ITE IT8721F), в BIOS предусмотрено автоматическое управление частотой вращения, причем как для процессорного, так и двух системных, но только при использовании вентиляторов с 4-контактными разъемами. Пользователь может установить температурные пороги для полной остановки и соответствующий минимальной частоте вращения , что весьма актуально в контексте сборки малошумного компьютера.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,00, −0,02Отлично
Уровень шума, дБ (А):−87,4Хорошо
Динамический диапазон, дБ (А):87,4Хорошо
Гармонические искажения, %:0,015Хорошо
Гармонические искажения + шум, дБ (А):−71,1Средне
Интермодуляционные искажения + шум, %:0,026Хорошо
Взаимопроникновение каналов, дБ:−88,2Отлично
Интермодуляции на 10 кГц, %:0,026Хорошо

Общая оценка: Очень хорошо (подробнее).

Результаты соответствуют привычному уровню плат, на которых установлен данный кодек, широко использующийся уже много лет.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +190—400 МГц
Частота графического ядра в чипсете +500—2000 МГц
Возможность разблокировки дополнительных ядер+
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Напряжение процессoрного ядра++25—+600 мВ (только для ядер)
Напряжение памяти++25—+400 мВ
Напряжение чипсета++100—+300 мВ (для северного моста)
+25—+400 мВ (для HT-шины)

(*) Диапазон регулировки напряжения процессора и некоторые другие параметры, доступные в BIOS, могут варьироваться в зависимости от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS P01.

Основной недочет: отсутствие регулировки напряжения CPU NB, что неизбежно будет снижать возможности для разгона процессоров как за счет опорной частоты, так и за счет множителя. Точнее пользователю придется обойтись разгоном ядер, а разгон CPU NB будет доступен в пределах, не требующих подъема напряжения. Актуальные значения частот, выбираемых в процессе регулировки, отображаются лишь после перезагрузки, поэтому пользователю придется прикидывать самостоятельно, что получится в результате выбора того или иного сочетания множителей и опорной частоты. Компоновка параметров в BIOS также далека от идеальной, автоматическая загрузка с параметрами по умолчанию работает нечетко, сохранения пользовательских профилей в BIOS обнаружено не было. Словом, плата подойдет лишь для очень неизбалованного оверклокера.

 Phenom II X3 720 Black Edition (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц37003809
Опорная частота (множитель), МГц200 (x18,5)293 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,101,45/1,10
Частота (множитель) CPU NB, МГц2400 (x12)2344 (x8)
Частота (множитель) шины HT, МГц2000 (x10)2051 (x7)
Частота памяти, МГцDDR3-1333DDR3-1172
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Результаты неплохие, особенно на фоне проблем с разгоном за счет опорной частоты, характерных для многих современных плат.

Производительность и экономичность

Для сравнения были взяты результаты ранее протестированной платы ASUS M4A88TD-V EVO/USB3 на стандартной версии чипсета 880G с южным мостом SB850, но также в полноразмерном формате.

дискретная графика (Radeon HD4850) ASUS M4A88TD-V EVO/USB3Foxconn A88GA-S
Архивирование в 7-Zip, мин:сек 2:162:20
Архивирование в WinRAR, мин:сек1:141:16
HDPlay (DXVA OFF/ON), CPU load 26%/3%26%/3%
FarCry 2 (Very High@1680×1050), fps6261
World in Conflict (Very High@1680×1050), fps2929

интегрированная графикаASUS M4A88TD-V EVO/USB3Foxconn A88GA-S
Архивирование в 7-Zip, мин:сек 2:162:21
Архивирование в WinRAR, мин:сек1:151:16
HDPlay (DXVA OFF/ON), CPU load 29%/3%41%/12%
Crysis (Low@1024x768), fps3631
World in Conflict (Low@1680×1050), fps3229
FarCry 2 (Low@1280×720), fps3531

Графическое ядро у платы от ASUS разогнанно до уровня старшего чипсета (890GX), а на рассматриваемой плате ядро имеет стандартную частоту, поэтому в игровых тестах наблюдается ожидаемая разница.

Потребляемая мощность

Мощность измеряется для системы в целом, встроенным в блок питания ваттметром.

Phenom II X4 810 + Radeon HD4850 ASUS M4A88TD-V EVO/USB3Foxconn A88GA-S
Редактирование текста, Вт (Cool’n’Quiet ON)59 64
Редактирование текста, Вт (Cool’n’Quiet OFF)91 81
Игра FarCry 2, Вт 136—177146—182

Phenom II X4 810 + чипсетная графика ASUS M4A88TD-V EVO/USB3Foxconn A88GA-S
Редактирование текста, Вт (Cool’n’Quiet ON)20 34
Редактирование текста, Вт (Cool’n’Quiet OFF)39 46
Игра FarCry 2, Вт 71—8363—80

У платы Foxconn явно неоптимально работают механизмы энергосбережения, что заметно в тестах как с интегрированной графикой, так и с дискретной видеокартой.

Выводы

Плата может представлять интерес для экономного пользователя, которого не смущает отсутствие поддержки SATA 3.0 и вообще тот факт, что в качестве южного моста используется не самая новая версия. В остальном оснащение достаточно привлекательное, в том числе есть и поддержка USB 3.0, в наличии eSATA, для многих интересна возможность поставить до трех PCI-карт вместе с двухслотовой видеокартой. Не очень удобный BIOS с точки зрения оверклокеров, но это компенсируется собственно неплохими возможностями по разгону, в том числе за счет опорной частоты, хотя реализовать потенциал в разгоне CPU NB не получится из-за отсутствия регулировки напряжения этого компонента.

Средняя текущая цена (в скобках: количество предложений, на которое можно щелкнуть для перехода к списку доступных в рознице) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя




1286
1286

14 декабря 2010 Г.
