Foxconn A7VA — системная плата на базе чипсета AMD 780V (Socket AM2+)


  • Чипсет AMD 780V (использован северный мост AMD 780V и южный SB700)

Как мы уже отмечали, анализируя рынок системных плат для сборки универсальной, среднебюджетной конфигурации, — все большую популярность в этом сегменте получают платы, построенные на чипсетах с интегрированной графикой. И это не удивительно — зачастую такая плата с неплохой собственной функциональностью, включающей и пару видеовыходов, и стандартные возможности для установки плат расширения (благодаря полноразмерному дизайну) и даже способная поддержать разгон, стоит меньше $100.

Чаще всего на таких платах в качестве чипсета встречается GeForce 8200, на правах дешевого и имеющего одномостовую компоновку, что дополнительно помогает сократить затраты на разводку платы. Однако есть модели и на AMD 780G, располагающем более привлекательным интегрированным видеоядром (и обычно в пользу такого варианта склоняются те, кто не собирается сразу или вообще устанавливать видеокарту). Сегодня мы рассмотрим достаточно редкое (если не сказать уникальное) сочетание полноразмерной компоновки и чипсета AMD 780V, официально адресованного в сегмент офисных ПК, более дешевого, чем 780G, но при этом имеющего видеоядро, в минимальной степени усеченное по производительности относительно 780G. Хотя в части функциональности усечения есть (подробнее можно почитать в обзоре этих чипсетов), но конкуренцию платам на GeForce 8200 такой вариант вполне может составить. А главное — пополнит выбор недорогих полноразмерных плат, что всегда радует, ведь не секрет, что выбор в пользу той или иной платы зачастую определяется вовсе не какими-то глобальными характеристиками чипсета, а наличием тех или иных слотов и разъемов на данной конкретной плате в том сочетании, которое лично вам представляется наиболее оптимальным, с учетом имеющихся компонентов и периферии.

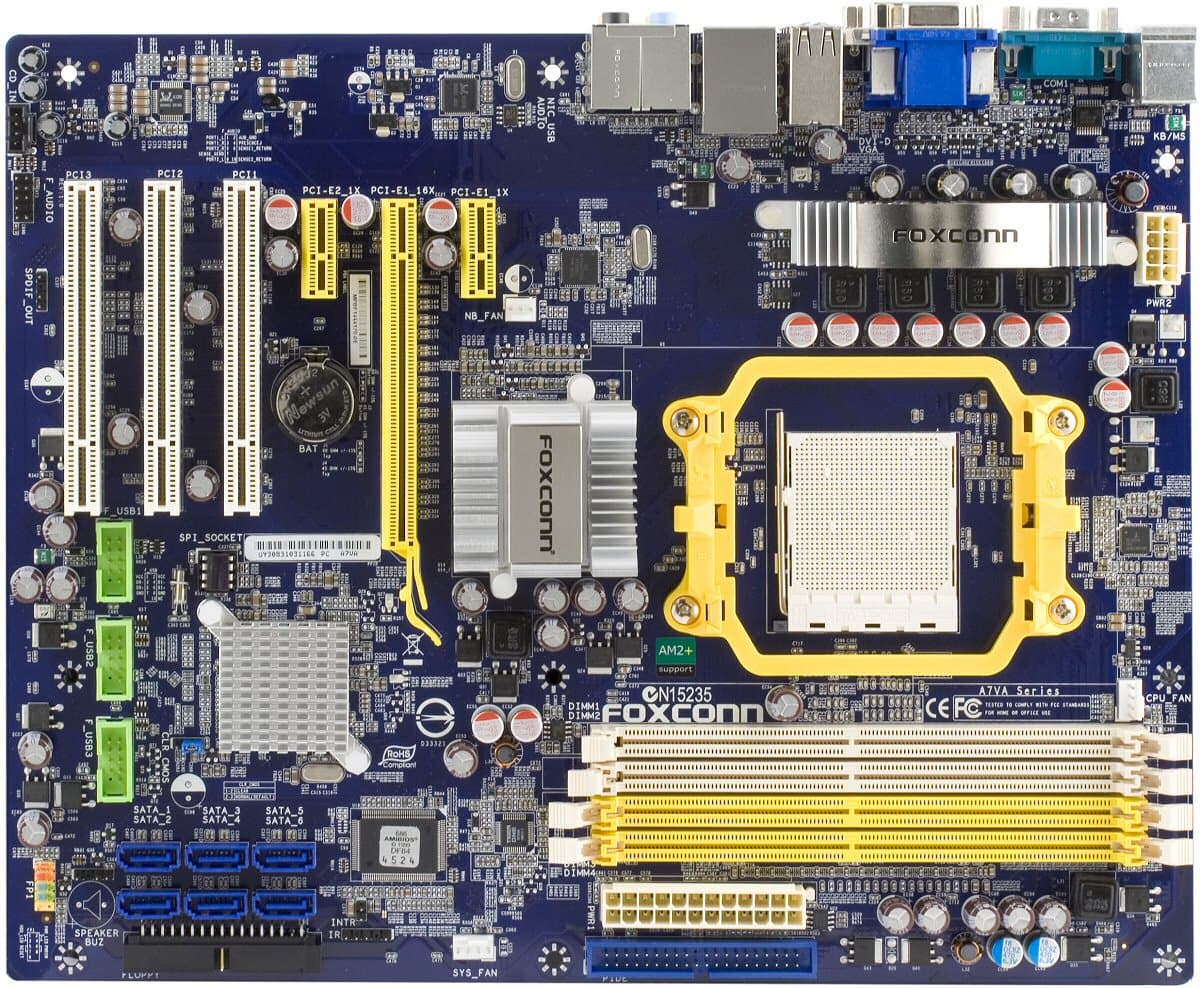

Дизайн классический и во всех отношениях удачный — на плату без труда встанет видеокарта любых габаритов, не затруднив подключение других устройств и оставив доступными 3 слота PCI. Владельцы PCI-устройств должны быть довольны, поскольку на этой плате мы наблюдаем достаточно редкое ныне отсутствие разъемов (для подключения дополнительных планок с портами USB и прочее) за крайним PCI-слотом.

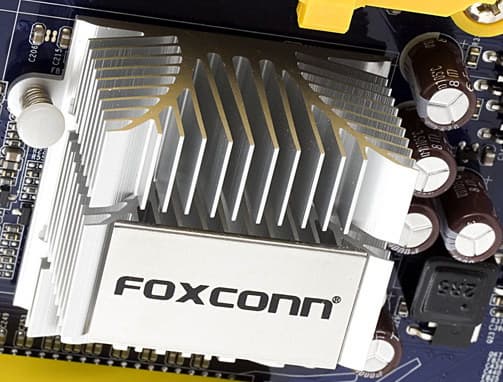

Система охлаждения включает достаточно крупный для столь малогреющегося чипсета радиатор на северном мосту. Полевые транзисторы в стабилизаторе напряжения процессора тоже имеют свой радиатор, через качественную термопрокладку обеспечивается отличный контакт всех транзисторов с радиатором.

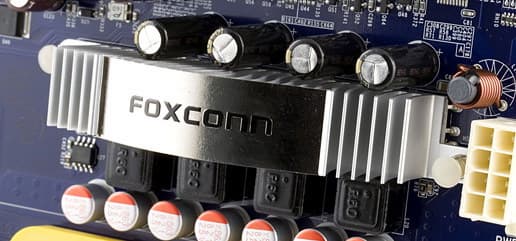

В 5-канальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал в 4 каналах, отвечающих за питание процессорных ядер, в пятом канале, ответственном за питание контроллера памяти и HT-шины, установлено 2 транзистора. Установлены 9 твердотельных конденсаторов по 820 мкФ и 4 электролитических по 1000 мкФ (от Mitsubishi). Все предусмотренные дизайном элементы на плате распаяны, в линейке Foxconn имеется еще одна модель на этом чипсете с индексом A7VA-S c усиленной системой охлаждения (радиатор на чипсете связан с радиатором на стабилизаторе напряжения тепловой трубкой). А в самом стабилизаторе установлены исключительно твердотельные конденсаторы (но список поддерживаемых процессоров аналогичный, то есть включает процессоры с TDP не выше 125 Вт). Размер платы — 305?245 мм (стандартный ATX), крепление к корпусу 9 винтами с надежной фиксацией всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • напряжение процессорного ядра, памяти, северного моста, +3,3, +12, +5 В;
  • частота вращения 2 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — предусмотрено автоматическое управление процессорным и системным вентиляторами, пользователь может выбрать температурные пороги для запуска и остановки вентиляторов, значение байта «Start PWM Value», задающее стартовую частоту вращения и величину «Slope PWM», задающую процент увеличения частоты вращения на каждый градус приращения температуры. Регулировка поддерживается только для вентиляторов с 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией AM2+, заявлена поддержка процессоров AMD Phenom X3/X4 и Athlon 64/X2/FX, Sempron с TDP до 125 Вт список протестированных на совместимость доступен на сайте);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-400/533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 1 слот PCIEx16 2.0 для видеоускорителя;
  • 2 слота PCIEx1 2.0;
  • 3 слота PCI;
  • разъемы питания: стандартный ATX 2.2 (24 контакта), 8-контактный EPS12V для питания процессора (допустимо использовать 20-контактный и 4-контактный разъемы, соответственно, но если конфигурация включает относительно малопотребляющие компоненты, например, процессоры с TDP до 95 Вт и видеокарты с собственными разъемами питания, и разгон не планируется);
  • разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • разъем для подключения цифрового звукового выхода S/PDIF-Out;
  • разъем для подключения стандартного IrDA-модуля;
  • разъем для подключения датчика Chassis Intrusion;
  • 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, процессорный и системный — четырехконтактные, имеют поддержку «интеллектуального» управления частотой вращения из BIOS.

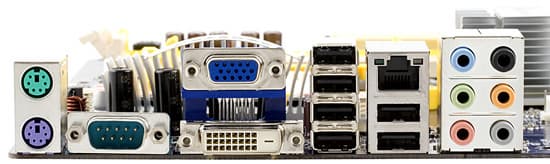

Задняя панель платы (слева направо, по блокам)

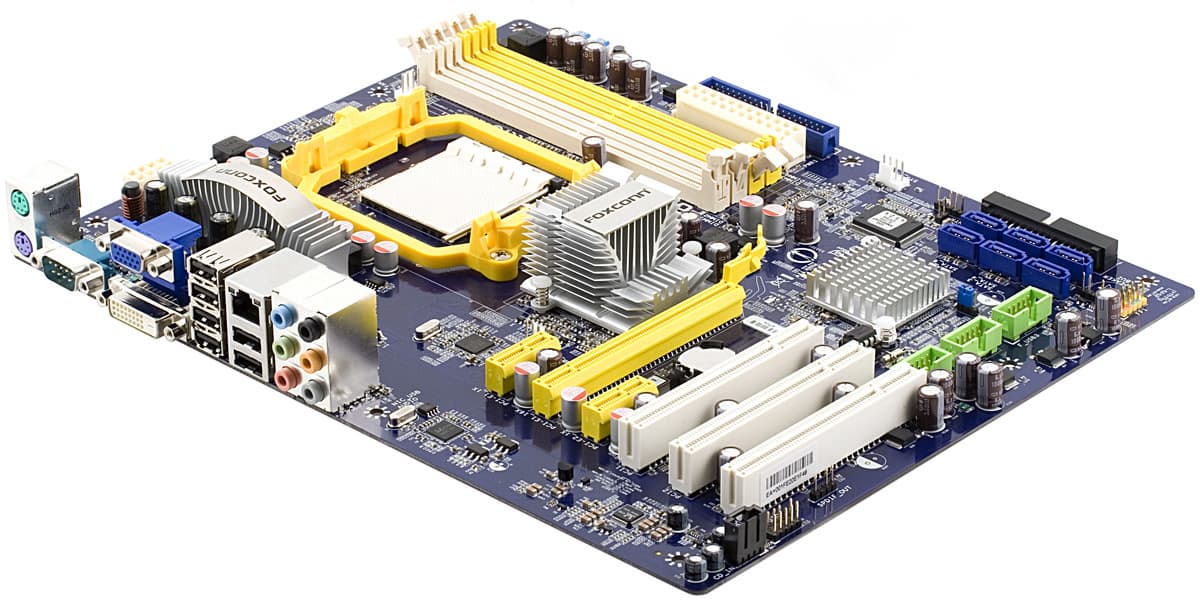

по ссылке — вид платы в 3/4 со стороны задней панели
  • разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM;
  • 1 VGA, 1 DVI;
  • 4 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front-Out, Mic-In, Side-Out, Center/Sub, Rear-Out).

Комплект поставки

  • упаковка: коробка стандартного размера и универсального дизайна, модель платы и некоторые характеристики указаны на стикерах;
  • документация: брошюра руководства пользователя на английском языке и плакат-инструкция с иллюстрированными инструкциями по сборке на разных языках, в том числе, русском;
  • кабели: 1 SATA с переходником питания на 1 устройство, 1 ATA66 и шлейф для подключения дисковода;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • компакт-диск с драйверами и фирменными утилитами Foxconn.

Набор фирменных утилит включает утилиту Fox One для мониторинга системных параметров с возможностью сигнализации о выходе значений за пределы заданных диапазонов, разгона (доступна регулировка частоты FSB, памяти, PCIE-шины, а также напряжение ядра, северного моста чипсета и памяти) и ручного управления скоростью процессорного вентилятора. Также имеется утилита Fox LiveUpdate для автоматического обновления BIOS с возможностью поиска свежей версии на сайте производителя, оригинальный MP3-плеер с функцией караоке и утилита Energy Management для управления схемами энергосбережения Windows. Также в комплекте имеется антивирусный пакет Norton Internet Security 2008.

Интегрированные контроллеры

  • звуковой, на базе «чипсетной» поддержки HD Audio и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • сетевой, Gigabit Ethernet, на базе контроллера Realtek RTL8111B, подключенного к шине PCI Express, с поддержкой режимов 10/100/1000 Мбит/с.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03 Отлично
Уровень шума, дБ (А): -87.7Хорошо
Динамический диапазон, дБ (А): 87.7Хорошо
Гармонические искажения, %: 0.0071Очень хорошо
Гармонические искажения + шум, дБ (А): -81.4Хорошо
Интермодуляционные искажения + шум, %: 0.013Очень хорошо
Взаимопроникновение каналов, дБ: -90.3Отлично
Интермодуляции на 10 кГц, %: 0.013Очень хорошо

Общая оценка: Очень хорошо (подробнее). Достойная реализация на основе качественного аудиокодека, соответственно, и предсказуемо высокий результат (без каких-либо неприятных сюрпризов, на которые в последнее время у некоторых производителей прямо-таки мода началась, не будем показывать пальцем), жаль лишь, что S/PDIF Out не выведен на заднюю панель.

Фирменные технологии и особенности

  • Smart Power LED — индикация наиболее распространенных ошибок при загрузке (POST-кодов) за счет определенной последовательности мигания индикатора питания;
  • SuperBIOS-protect — возможность защиты BIOS от несанкционированной перезаписи (включается пользователем в меню настроек BIOS и блокирует попытки перепрошивки).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AMIBIOS 2.62 Возможность управления специфическими функциями платформы +Cool’n’Quiet
C1E Support
Настройки таймингов памяти - Unganged/Ganged Mode
Выбор частоты работы памяти+Auto, 400, 533, 667, 800, 1066 МГц (реально задается множитель относительно «частоты FSB»)
Настройка работы шин HT+Auto, 200—2600 МГц с шагом 200 МГц
Возможность задания частоты для периферийных шин + PCIE=90—250 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам +
Изменение «частоты FSB»+ 190—400 МГц с шагом 1 МГц
Изменение частоты графического ядра в чипсете + 150—1000 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4 с x0,5-шагом
Изменение напряжения процессора+ +25—775 мВ с шагом 25 мВ
Изменение напряжения памяти++50—600 мВ с шагом 50 мВ
Изменение напряжения чипсета+ +30—360 мВ с шагом 30 мВ (для северного моста)
+60—360 мВ с шагом 30 мВ (для южного моста и шины HT)

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT, в BIOS, зависят от установленного процессора и приведены для используемого в наших тестах Phenom 9550.

Использовалась версия BIOS P05 от 12.08.08, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек достоин платы даже из более дорогой серии для любителей разгона, поскольку все необходимое есть, включая и настройки напряжений. Лишь отсутствие настроек таймингов может вызвать замечания со стороны тех, кто любит держать все параметры под контролем. Вернее, контроль как раз обеспечивается очень удобный — в BIOS текущие значения таймингов отображаются (и для используемых в наших тестах модулей были выставлены тайминги в точности по SPD), но вручную поменять значения не позволяется.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекцию множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и запускается тест стабильности из утилиты AMD OverDrive (прогон всех тестов в течение 5 минут). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB (множитель), МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon X2 4850e (2,5 ГГц) 3250 260 (x12,5) 1,54 1300 (x5)
Phenom X4 9550 (2,2 ГГц) 2723

248 (x11)

1,25 2228 (x9)

Очень хорошие результаты, а для процессора Phenom — просто максимальные по сравнению с ранее достигавшимися на других платах. А автоматическое восстановление параметров по умолчанию не работает, приходится сбрасывать CMOS перемычкой, что по современным меркам — уже дурной тон. Разгон с помощью утилиты AMD OverDrive не поддерживается (вернее, открыты лишь возможности регулировки множителей и не связанные с разгоном функции), но Foxconn прикладывает в комплекте собственную утилиту Fox One, в которой имеются почти все настройки, доступные в BIOS. Разгон графического ядра удался со штатных 350 до 700 МГц, при подъеме напряжения северного моста всего на 60 мВ, при этом радиатор северного моста сохранял прежний нагрев, оставаясь чуть теплым. Правда, на процессоре стоял кулер Zalman CNPS9700, очень эффективно способствующий отводу тепла от компонентов системной платы, и мы рекомендуем при разгоне графического ядра ориентироваться на процессорные кулеры, прогоняющие воздух именно в продольном направлении. Если основная цель — разгон центрального процессора, то оптимально, чтобы кулер был ориентирован поперек платы и дополнительно охлаждал стабилизатор напряжения. Впрочем, готовых рецептов в данном случае нет, организация оптимального охлаждения разогнанного компьютера — процесс творческий, и например, если есть желание разогнать и графическое ядро, и процессор до максимума, возможно, наилучшим вариантом будет установка «продольно-дующего» кулера на процессор, при наличии вытяжки на задней стенке корпуса в районе стабилизатора напряжения. Преимущество комплексного подхода, в первую очередь, в том, что каждый вентилятор сможет вращаться на невысоких оборотах, и компьютер в целом не будет досаждать пользователю шумом.

Производительность

Конфигурация тестовых стендов:

  • процессор: AMD Phenom X4 9550;
  • память: 2 модуля Corsair CM2X1024-6400C4 (2 ГБ, DDR2-800, 5-5-5-15-2T);
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • видеокарта: ATI Radeon HD3870, 512 МБ GDDR4;
  • блок питания: AcBel ATX-550CA-AB8FB;
  • ОС: Windows XP SP2.

Для сравнения была взята плата ECS A780VM-M2 на таком же чипсете, но в формате microATX и нацеленная на сегмент офисных ПК.

Тест интегрированная графика внешняя графика
ECS A780VM-M2 Foxconn A7VA ECS A780VM-M2 Foxconn A7VA
Архивирование в WinRAR, мин:сек 1:40 1:40 1:40 1:38
Кодирование MPEG4 (XviD), мин:сек 4:42 4:47 4:41 4:45
Unreal Tournament 2004 (Low@640×480), fps 59,8 59,3 62,9 62,2
Unreal Tournament 2004 (High@1024×768), fps 42,8 42,9 59,6 58,5
FarCry (Medium@800×600), fps 82,9 83,4 136,8 136,0
DOOM III (Medium@800×600), fps 52,8 53,1 158,2 162,3

Никаких отклонений от образцового уровня, характерного для данного чипсета, мы не видим. Кстати, сам по себе этот уровень достаточно незаурядный для офисного чипсета, так что не исключено, что некоторые пользователи этой платы захотят воспользоваться услугами видеоядра не только для подключения пары мониторов для серьезных рабочих нужд, но и в играх спокойных жанров.

Энергопотребление (приведено для системного блока в целом)

Phenom X4 9550 (Cool'n'Quiet OFF) интегрированная графика внешняя графика
ECS A780VM-M2 Foxconn A7VA ECS A780VM-M2 Foxconn A7VA
Редактирование текста, Вт 38 49 66 61
Игра FarCry, Вт 67-88 78-83 95-107 85-102

В отсутствие нагрузки, полноразмерная ATX-плата с более мощными схемами питания потребляет больше, но зато при установке видеокарты и под нагрузкой такие схемы питания работают эффективнее. Это вполне соотносится с типичной ролью обеих плат: на плате ECS можно построить максимально экономичный офисный компьютер, тогда как Foxconn ориентирована на универсальные домашние компьютеры.

Выводы

В уже упоминавшемся аналитическом обзоре, мы отмечали в отношении компании Foxconn, что относительно скромное присутствие продукции этой компании в рознице (в сегменте недорогих полноразмерных плат, ориентированных на самостоятельных сборщиков), объясняется задержкой относительно конкурентов в выпуске моделей на новых чипсетах, имевшей место примерно на протяжении полугода. Сейчас очевидно, что ситуация поправляется, и что самое главное, очевидно желание инженеров Foxconn подойти не шаблонно и выпустить плату, точных аналогов которой у конкурентов нет. Разумеется, только покупатели решат, насколько получившийся результат соответствует их потребностям. От себя отметим толковый дизайн и качественную реализацию «в железе» (а для тех, кому надо еще «круче», причем именно с точки зрения конструкции самой платы, есть модель с индексом S), однако при этом плата, вероятно, будет недорогой, ведь объективных причин завышать цену производитель себе не приготовил, собственная комплектация скромная, дополнительных контроллеров (FireWire, eSATA) не имеется.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor PowerColor
