EPoX 5EDAI — системная плата на базе Intel 915P


  • Чипсет Intel 915P (применен северный мост i915P и южный ICH6)

Снова замерло все до рассвета… В преддверии выхода моделей на новой линейке чипсетов Intel 965. Действительно, весь компьютерный мир ждет реального появления в настольных компьютерах процессоров Intel Core 2, а официально для этих процессоров с новой микроархитектурой годятся только платы на i965/975. (При этом i975X — достаточно дорогой чипсет, не имеющий уникальных особенностей, да еще и не все платы первых ревизий будут работать с Conroe.) Ну а пока стоит затишье, продолжаем знакомить вас с платами, которые в свое время прошли мимо нашей лаборатории, заодно расширяя «географию» обзоров, так как нам справедливо указывают на все большее увеличение доли продукции всего нескольких производителей в числе наших материалов.

EPoX 5EDAI возвращает нас в прошлое. Чипсет i915P, вышедший уже почти два года назад… Сколько копий было сломано из-за резкого перехода Intel на новые стандарты. И память DDR2 дорогая и медленная, и PCI Express никому не нужен, и сокет дурацкий… А вот сейчас, глядя на плату бюджетного уровня от EPoX, никакого ощущения ущербности от ее обладания не испытываешь. Благо и память подешевела (DDR2-533 как бы не дешевле DDR400), и все новые видеокарты только под PCI Express, а как выглядел другой сокет — никто уже и не вспомнит. 5EDAI — бюджетное решение, но это отнюдь не значит, что решение плохое. Модель предлагает гибкость в использовании памяти (по два слота под DDR и DDR2 — конечно, лучше бы четыре нужного стандарта, но нужно разным людям разное) и периферийных слотов: 3 PCI (причем все останутся доступны после установки сколь угодно монструозного видеоускорителя), 2 PCIEx1, один для графики (а сколько ваших знакомых имеют систему со SLI/CrossFire?). Дополнительных контроллеров — минимум, зато есть приятные для пользователя особенности (вроде интегрированного POST-контроллера), пассивное охлаждение чипсета и результирующая низкая цена. Из минусов — не поддерживаются двухъядерные процессоры (да и вообще все ядра новее Prescott) и память DDR2-667 (и выше), но это сомнительный минус.

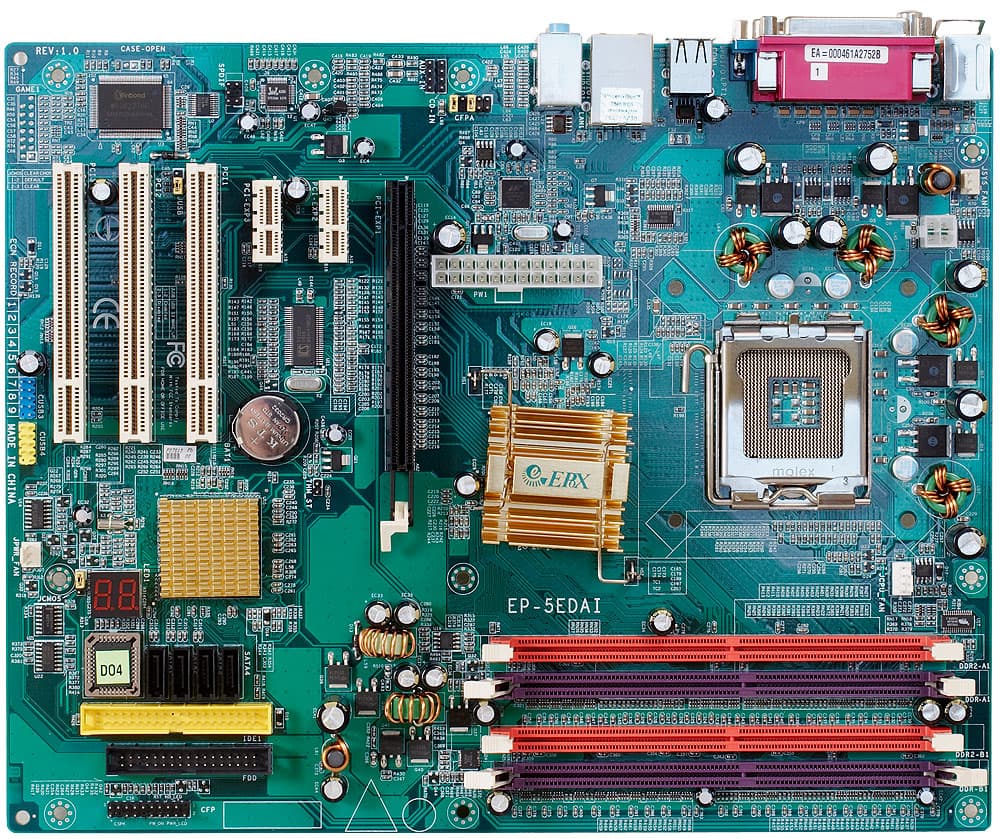

Небогатая функциональность играет на руку плате и при разводке: нет никаких проблем с размещением немногих разъемов для подключения периферийных устройств и установки карт расширения. Разъемы IDE и FDD вынесены за слоты PCI, что облегчает доступ к ним в небольшом корпусе, при этом слоты для модулей памяти оставлены в гордом одиночестве, что, разумеется, облегчает манипуляции с ними. Расположение основного разъема питания в центре платы — особенность большинства моделей EPoX, положительно влияющая на организацию преобразователей напряжения, хотя и вызывающая некоторые трудности при укладке шлейфа питания. К тому же у данной платы этот разъем расположен вплотную к слоту PCIEx16, так что при установленной видеокарте с габаритным радиатором они будут конкурировать за окружающее пространство. Доступ к имеющимся перемычкам не затрудняется от установки платы в корпус, но обе они прижаты: одна к слоту PCI, другая к табло POST-контроллера, — так что манипулировать с ними не очень удобно. Краткое описание их функциональности приведено на текстолите платы (порой — в довольно неожиданных местах).

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 7 конденсаторов по 1800 мкФ (Luxon) и 4 по 560 мкФ (Sanyo). Так же на плате находится стабилизатор напряжения памяти, усиленный применением индуктивных элементов, включающий россыпь конденсаторов емкостью по 1000 мкФ. На плате разведены, но не распаяны датчик открытия корпуса и разъем для подключения Game-порта на планке, причем возможно, что это касается только нашего конкретного экземпляра, так как PCB этой модели уникальна в линейке EPoX. Прочие платы компании, основанные на том же семействе чипсетов, обладают, как правило, большей функциональностью (Gigabit Ethernet + RAID из SATA-дисков + IDE RAID) и ориентированы на память типа DDR (поддержка двух типов памяти — уникальная особенность 5EDAI). Размер платы — 305×245 мм (полноразмерный ATX, крепление к корпусу десятью винтами, все края платы жестко фиксированы).

Системный мониторинг (Winbond W83627THF, по данным BIOS Setup)

  • Напряжение процессорного ядра, памяти, чипсета, батарейки, +3,3 и +12 В и +5 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего термодатчика, подключаемого к разъему на плате — EPoX остается одной из очень немногих компаний, которые до сих пор предусматривают в своих моделях эту полезную функцию; к сожалению, в комплекте нашего экземпляра отсутствовал сам термодатчик;
  • Chassis Smart Fan Control — автоматическое управление частотой вращения корпусного вентилятора в зависимости от температуры внутри корпуса (скорее, «офисная» функция, задать можно желаемую температуру в диапазоне 35—55°C);
  • CPU Fan Auto Control — «классическая» регулировка частоты вращения вентилятора на процессоре в зависимости от температуры процессора (для бюджетной платы выбран самый простой вариант: задается желаемая температура, остальные параметры подбирает автоматика).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена поддержка всех современных процессоров Pentium 4 (семейства 5xx/6xx) и Celeron D (серия 3xx), допустимая частота шины — 533/800 МГц);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ DDR200/266/333/400, возможен двухканальный режим работы) и 2 разъема под DDR2 SDRAM DIMM (до 2 ГБ DDR2-400/533, возможен двухканальный режим работы) — совместная работа разных типов памяти невозможна!
  • Слот PCIEx16 для видеоускорителя;
  • 2 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA100 — «чипсетный»;
  • 4 разъема SATA (Serial ATA) на 4 устройства SATA150 — «чипсетные»;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения дополнительного звукового сигнала AUX-In;
  • Разъем (S/PDIF-In/Out) для подключения планки с цифровым входом и выходом звука S/PDIF;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного инфракрасного (IrDA) датчика;
  • 3 разъема для подключения вентиляторов, все с возможностью контроля количества оборотов, один (процессорный) — четырехконтактный, с возможностью более точного управления частотой вращения (при условии поддержки этой опции кулером).

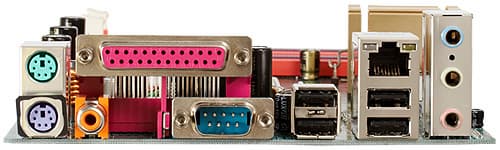

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • S/PDIF-Out (коаксиальный), 1 COM, 1 LPT;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка стандартного размера с броским дизайном в стиле последних моделей компании;
  • Документация: руководство пользователя на английском языке (полноценная версия руководства на русском языке доступна для скачивания с локального сайта EPoX);
  • 1 кабель Serial ATA с переходником питания на 1 устройство, 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и набором фирменных утилит EPoX, включающим:
    • EPTP (Thunder Probe) Systems Diagnostics — утилита для мониторинга системных параметров (аналогично возможностям, доступным в соответствующем разделе BIOS);
    • Magic Flash Utility — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя;
    • Magic Screen Utility — редактирование загрузочной заставки BIOS.

Интегрированные контроллеры

  • Звуковой, на базе AC’97-кодека Realtek ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов, коаксиальным разъемом S/PDIF-Out и разъемом S/PDIF-In/Out на плате;
  • Сетевой, на базе микросхемы Marvell 88E8036, с поддержкой 10/100 Мбит/с и подключением к шине PCI Express(!).

Обращает на себя внимание необычный интерфейс для 100-мегабитного сетевого адаптера, но, впрочем, пора привыкать к тому, что под PCI Express выпускают массовые решения, а не только топовые гигабитные контроллеры. В любом случае, интегрированный контроллер, конечно же, идеологически правильнее подключать не к шине PCI, которая может оказаться загруженной внешними адаптерами, а к каналу специально разработанной PCI Express.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,22, -0,38 Хорошо
Уровень шума, дБ (А): -82,9 Хорошо
Динамический диапазон, дБ (А): 83,4 Хорошо
Гармонические искажения, %: 0,040 Хорошо
Интермодуляционные искажения + шум, %: 0,073 Хорошо
Взаимопроникновение каналов, дБ: -83,5 Очень хорошо
Интермодуляции на 10 кГц, %: 0,162 Средне

Общая оценка: Хорошо (подробнее). Типичные результаты для кодеков HDA, а вот для AC’97 это хорошие показатели.

Фирменные технологии и особенности

  • EZ-Boot — возможность смены загрузочного диска без необходимости обращаться к настройкам BIOS (по нажатию клавиши Esc во время прохождения POST-этапа загрузки);
  • Magic Health — вывод на экран (во время прохождения процедуры POST) данных мониторинга состояния платы из соответствующего раздела BIOS (показания температурных датчиков, частота вращения вентиляторов, напряжения питания);
  • Post Port — установленный на плате светодиодный индикатор POST-кодов (расшифровка значений приведена в руководстве пользователя), помогающий диагностировать проблемы при загрузке системы.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения возможности запуска системы с устройств USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+Hyper-Threading Technology, Internal Thermal Control
Настройки таймингов памяти+ CAS# Latency Time, RAS# Precharge, RAS# to CAS# Delay, Precharge Delay (tRAS)
Выбор частоты работы памяти+Набор множителей, позволяющих выставить номинальные частоты памяти (333 и 400 МГц для DDR, 400 и 533 МГц для DDR2) при любой из номинальных частот шины процессора (533/800 МГц)
Возможность задания частоты для периферийных шин+ PCI-E = 100—150 МГц с шагом 1 МГц
PCI = увеличивать пропорционально FSB или зафиксировать на 33,3, 37,5, 40 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—350 МГц с шагом 1 МГц для процессоров с номинальной частотой FSB 800 МГц и 133—199 МГц с шагом 1 МГц для процессоров с номинальной частотой FSB 533 МГц
Изменение коэффициента умножения процессора-
Изменение напряжения ядра процессора+от -0,1000 В до +0,2875 В с шагом 0,0125 В
Изменение напряжения памяти+до +0,35 В с шагом 0,05 В
Изменение напряжения чипсета+до +0,3 В с шагом 0,1 В

Использовалась версия BIOS от 08.02.2005. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. В кои-то веки мы видим плату EPoX, предлагающую для изменения только 4 основных тайминга памяти; впрочем, другие бюджетные решения, зачастую, не позволяют и этого. В то же время, набор настроек для разгона вполне приличный, есть независимая установка частоты для шин PCI/PCI-E.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 660 (3,6 ГГц)
  • Память:
    • 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
    • 2 модуля по 512 МБ Corsair XMS2-4300 TwinX (DDR2-533, 3-3-3-8)
  • Видео: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Samsung SP1213C (SATA, 7200 об/мин)
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

В свое время мы протестировали много плат на i915, в том числе и с поддержкой обоих типов памяти, но те результаты были сняты на сильно отличающемся тестовом стенде и по другой методике. К счастью, пара моделей как раз бюджетного уровня относительно недавно побывала в нашей лаборатории, с ними и сравним героя сегодняшнего обзора.

Тест Albatron PX915-2V (i915P) PCChips M985G (i915GV) EPoX 5EDAI (i915P)
DDR2-533 DDR400 DDR2-533 DDR400 DDR2-533
Архивирование в 7-Zip, мин:сек 7:22 7:19 7:25 7:31 7:29
Кодирование MPEG4 (XviD), мин:сек 5:11 5:13 5:15 5:10 5:11
Unreal Tournament 2004 (Low@640×480), fps 66,0 64,6 65,2 65,5 63,9
Unreal Tournament 2004 (Highest@1600×1200), fps 56,1 56,3 56,1 59,5 59,2
Doom3 (Low@640×480), fps 107,9 97,9 98,6 103,2 101,4
Doom3 (Highest@1600×1200), fps 59,7 50,4 50,4 59,5 59,4

По представленным данным можно заметить, что разницы между использованием DDR2-533 с таймингами 3-3-3 и DDR400 с таймингами 2-2-2 на EPoX 5EDAI практически нет; модель нижнего уровня от PCChips, которой проигрывать было бы просто стыдно, как правило, все-таки медленнее, а вот плата Albatron в целом явно немного быстрее. Причем разница везде невелика, но и соперники, прямо скажем, далеки от топового уровня, так что модель EPoX с исследованной прошивкой BIOS находится в лучшем случае только на среднем уровне по производительности.

Итог

Впрочем, общему позиционированию платы ее скорость вполне соответствует. Мы не видим никаких оснований рекомендовать EPoX 5EDAI для экстремального игрового компьютера или сервера начального уровня. Зато непритязательный домашний пользователь или поставщик массовых решений для офиса обретут с выбором этой модели добротное качество изготовления, надежную систему питания комплектующих, необходимый минимум функциональности, разумную расширяемость — и все это за весьма скромную сумму. Отличная бюджетная плата — не больше, но и не меньше.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
