PCChips M985G — бюджетное решение от PCChips на базе чипсета Intel 915GV с поддержкой двух типов памяти


  • Чипсет Intel 915GV (применён северный мост Intel 915GV и южный ICH6)

Уже прошел практически целый год с того момента, как последняя плата, построенная на чипсетах Intel 915P/G, побывала в нашей лаборатории. Но это совершенно не значит, что покупка системной платы, оснащенной системной логикой, из этой серии перестала быть актуальной. И даже, наоборот, для тех, кто стеснен в средствах, это очень неплохой вариант, так как стоят такие платы дешевле топовых, построенных на чипсетах i925X/XE-945P/G/955X и, в то же время, обеспечивают поддержку PCIE и DDR2, что в свою очередь делает переход на новые стандарты несколько дешевле. И вот, как раз о таком бюджетном решении пойдет сегодня речь.

Сразу стоит сказать, что ожидать чего-то невероятного от рассматриваемой нами сегодня модели не стоит, ведь мы имеем дело с бюджетным решением, и как следствие эта модель максимально урезана по функциональности. Собственно, похвастаться она может только наличием сетевого контроллера на базе микросхемы Realtek RTL8100C и звукового, на базе AC'97-кодека Realtek (Avance Logic) ALC655. В общем, все вполне стандартно. Но основными достоинствами этой модели являются поддержка двух типов памяти и невысокая цена. На счет последнего, все предельно ясно, ведь PCChips, это производитель, который ориентируется, как раз, на недорогие модели, а значит, цена этой платы по определению не может быть высокой. Что касается поддержки двух типов памяти, то она по-прежнему остается актуальной, ведь переходный период от DDR к DDR2 в самом разгаре и далеко не все хотят при покупке Intel ’овских процессоров под Socket 775 и PCIE-видеоускорителя тратиться еще и на память.

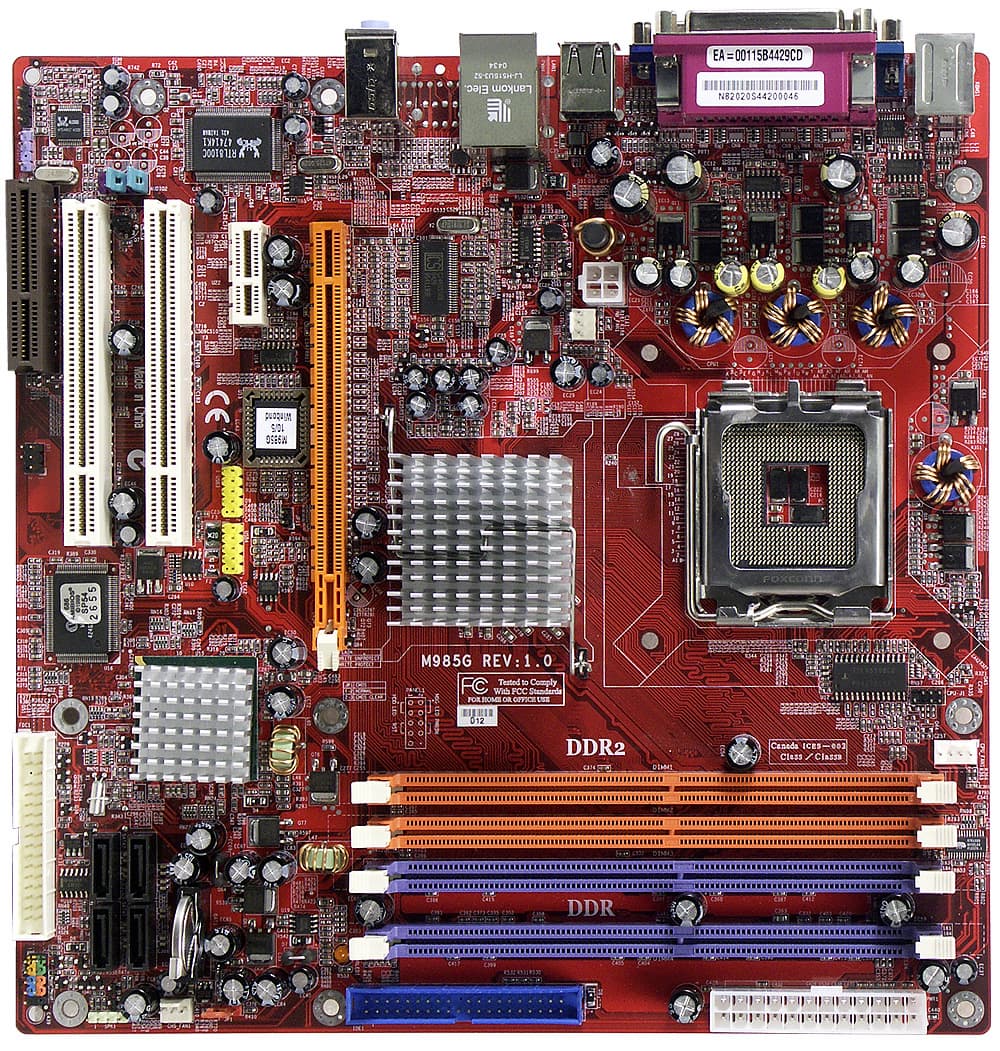

По поводу разводки платы нельзя сказать ничего плохого. Плата выполнена в форм-факторе microATX, что при такой функциональной насыщенности совершенно не удивительно. Стоит сказать, что все (а их немного) имеющиеся порты и коннекторы разместились на текстолите достаточно удачно, так что неудобств при сборке системы не возникло. Доступ к имеющимся перемычкам не затруднен при установке платы в корпус. Их краткое описание приведено на текстолите.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 1800 мкФ и 3 конденсатора по 820 мкФ, также на плате находится стабилизатор напряжения памяти (12 конденсаторов по 1000 мкФ, усилен индуктивными элементами). В критических цепях применены в основном электролитические конденсаторы от компании Ost. Размер платы — 245х245 мм (стандартный microATX, достаточно жесткое крепление к корпусу восемью винтами).

Системный мониторинг (Winbond W83627THF, по данным BIOS Setup)

  • напряжение процессора, чипсета, памяти и +3,3В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора);
  • температура платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость с процессорами: Intel Celeron D (330—352) и Intel Pentium 4 (505—660));
  • 2 разъема под DDR (DDR266/333/400 без ECC) SDRAM DIMM и 2 разъема под DDR2 (DDR2-400/533/667 без ECC) SDRAM DIMM (суммарно до 2 ГБ; одновременно использовать DDR и DDR2 нельзя; поддерживается двухканальный режим работы, для чего суммарный объем памяти в обоих каналах должен быть одинаковым — например, 256/256 или 256+256/512);
  • Слот PCIEx16 для видеоускорителей;
  • Слот PCIE x1;
  • 2 cлота PCI;
  • Cлот CNR (Communications and Networking Riser) для подключения разного рода карт расширения, как то: сетевые карты, модемы и звуковые карты;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) «чипсетный» на два устройства Ultra DMA 100/66/33;
  • 4 разъема SATA (Serial ATA) на 4 устройства SATA150 — все «чипсетные»;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем S/PDIF-Out;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 3 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

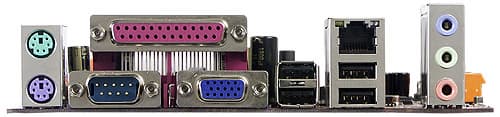

Задняя панель платы (слева направо, по блокам)

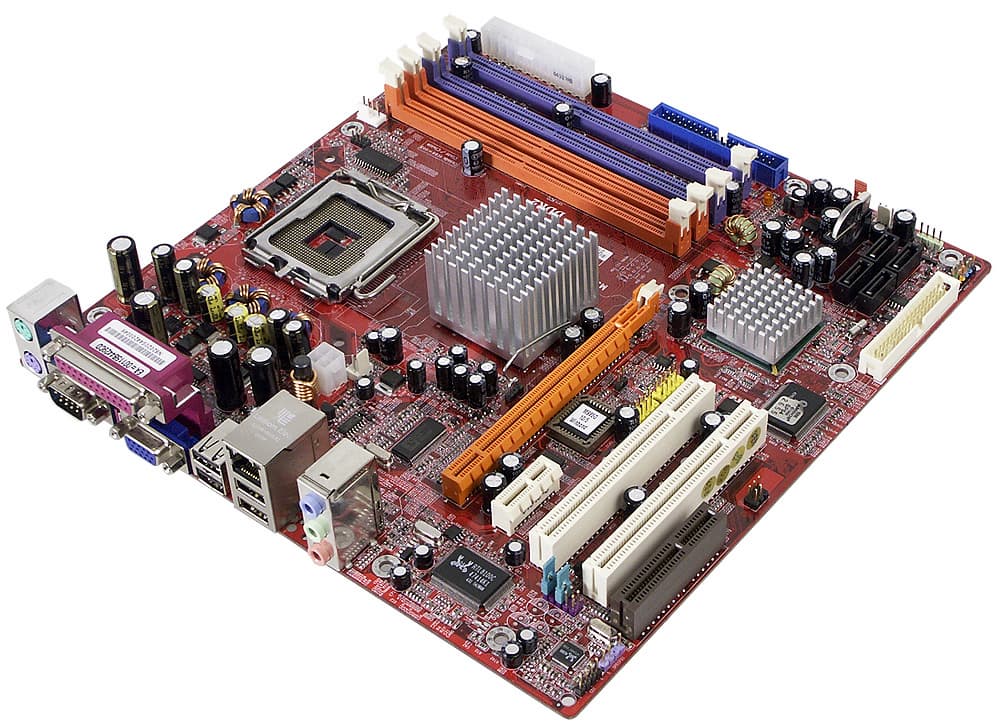

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 VGA (D-Sub);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аналоговых аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка: к сожалению, мы не можем привести фотографию коробки, так как плата попала к нам на тестирование в обычной белой упаковке без каких-либо знаков отличия;
  • Документация: руководство пользователя на английском языке;
  • Шлейфы:
    • ATA 66/100/133 (серого цвета);
    • FDD (серого цвета);
    • Кабель Serial ATA;
    • Переходник питания SATA для одного устройства;
  • Заглушка на заднюю панель;
  • Компакт-диски с драйверами;

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • Сетевой, на базе микросхемы Realtek RTL8100C, с поддержкой скоростей 10/100 Мбит/с (Fast Ethernet);

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,33, -0,25Хорошо
Уровень шума, дБ (А): -82,7Хорошо
Динамический диапазон, дБ (А): 81,0Хорошо
Гармонические искажения, %: 0,041Хорошо
Интермодуляционные искажения + шум, %: 0,112Средне
Взаимопроникновение каналов, дБ: -81,8Очень хорошо
Интермодуляции на 10 кГц, %: 0,163 Средне

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Из BIOS, основанного на версии 2.57 от AMI Возможность отключения специфических функций процессора
-

Настройки таймингов памяти
-

Выбор частоты работы памяти
+
Auto, 400 МГц, 533 МГц
Возможность задания частоты для периферийных шин
-

Ручное распределение прерываний по слотам
-

Изменение частоты HyperTransport
-

Изменение частоты FSB
+
200—250 МГц
Изменение коэффициента умножения процессора
+
x14—x18
Изменение напряжения ядра процессора
+
Auto, 0,8375—1,6000 В с шагом 0,0125 В
Изменение напряжения FSB
-

Изменение напряжения памяти
+
Normal, +0,05—0,2 В с шагом +0,05 В
Изменение напряжения чипсета
-

Изменение напряжения шины PCIE
+
Normal, +0,05—0,15 В с шагом 0,05 В

Использовалась версия BIOS v.0120, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

  • Процессор: Intel Pentium 4 (660) 3,6 ГГц
  • Память:
    • 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
    • 2 модуля Patriot PDC1G3200+XBLK (DDR-400, 2-2-2-5)
  • Жёсткий диск: Samsung SP1213C (SATA, 7200 rpm, 8 MB Cache)
  • Видеоускоритель: ATI Radeon X800 XT, 256 MB DDR
  • Блок питания: FSP Blue Storm 500
  • ОС: Windows XP SP2

К сожалению, уже очень давно к нам в лабораторию не попадали платы подобной конструкции, (Intel 915G + DDR/DDR2), так что сравнить полученные результаты практически не с чем. Но, относительно недавно, у нас на тестировании побывала плата компании ECS под названием RS400-A, которая тоже имела поддержку двух типов памяти, но, правда, была оснащена чипсетом от ATI. В таблице, приведенной ниже, приведены результаты этих двух плат, продемонстрированные ими в комплекте с разными типами памяти.

Тест
PCChips M985G (DDR2-533)
PCChips M985G (DDR-400)
Архивирование в 7- Zip , мин:сек
7:25
8:34
7:19
8:28
Кодирование MPEG4 ( XVID ), мин:сек
5:15
5:44
5:13
5:45
Кодирование MPEG 4 ( DIVX ), мин:сек
4:03
4:28
4:00
4:23
Обработка изображений в Photoshop, мин:сек
28:10
31:24
28:12
31:22
Unreal Tournament 2004 (Low@640x480x32), fps
65,2
58,6
65,5
59,1
Unreal Tournament 2004 (Medium@800x600x32), fps
58,5
55,3
58,7
55,9

Конечно, это не очень правильно сравнивать платы на разных чипсетах. Но так как обе эти модели принадлежат одной ценовой категории, имеют поддержку двух типов памяти и «служат», в общем-то, одному делу (быть, как можно более дешевым переходным этапом между «старыми» и «новыми» стандартами), то будет интересно посмотреть, кто же из них все же быстрее. Что касается цены, то у обеих плат она не превышает 100$, а вот по скоростным показателям PCChips M985G оставляет далеко позади своего конкурента, что делает очень сомнительными шансы ECS RS400-A на успех.

Вывод:

PCChips M985G продемонстрировала очень неплохие результаты для плат своей ценовой категории, а если приплюсовать к этому ее цену и поддержку двух типов памяти, то это совершенно точно делает рассматриваемую нами сегодня плату вполне подходящим кандидатом на покупку в сегменте <100 долларов.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем




12 декабря 2005 Г.
