ECS RD480-A939 — системная плата на базе чипсета ATI CrossFire Xpress 1600 (Socket 939)

Торжество минимализма


Времена, когда платы с двумя портами PCI Express x16 ассоциировались исключительно с топовым сегментом, остались в прошлом. В условиях, когда модели с SLI-функциональностью можно купить дешевле $80, стимулов выбирать для игрового компьютера плату с единственным графическим слотом почти не остается. Даже если вы не собираетесь немедленно занимать второй слот видеокартой, в будущем такую возможность полностью исключить нельзя (во всяком случае, вероятность занять чем-нибудь полезным второй графический порт несравнимо выше, нежели дополнительный порт PCI Express x1 или PCI, которым вы виртуально жертвуете, выбирая плату с двумя графическими портами). А в нынешних условиях, когда оба графических чипмейкера в один голос заявляют о намерениях предоставить вторую карту в SLI/CrossFire-связке для «физических» расчетов в играх, смысл позаботиться о паре скоростных портов PCI Express на системной плате существенно возрастает.

«Порог вхождения» в случае с CrossFire-платформой до сих пор был заметно выше. Но, во-первых, даже младшие платы на ATI-чипсетах позволяют переключать режим работы графических портов для использования 16 линий PCI Express, если установлена единственная видеокарта, тогда как в недорогих платах на чипсете nForce4 SLI зачастую реализуется жесткая схема «x8 + x8». На практике данный факт нельзя назвать критическим, но вовсе не учитывать эту особенность было бы неправильно. Во-вторых, недорогие модели для строительства CrossFire-платформы также существуют, с одной из них — ECS RD480-A939 мы познакомимся прямо сейчас.

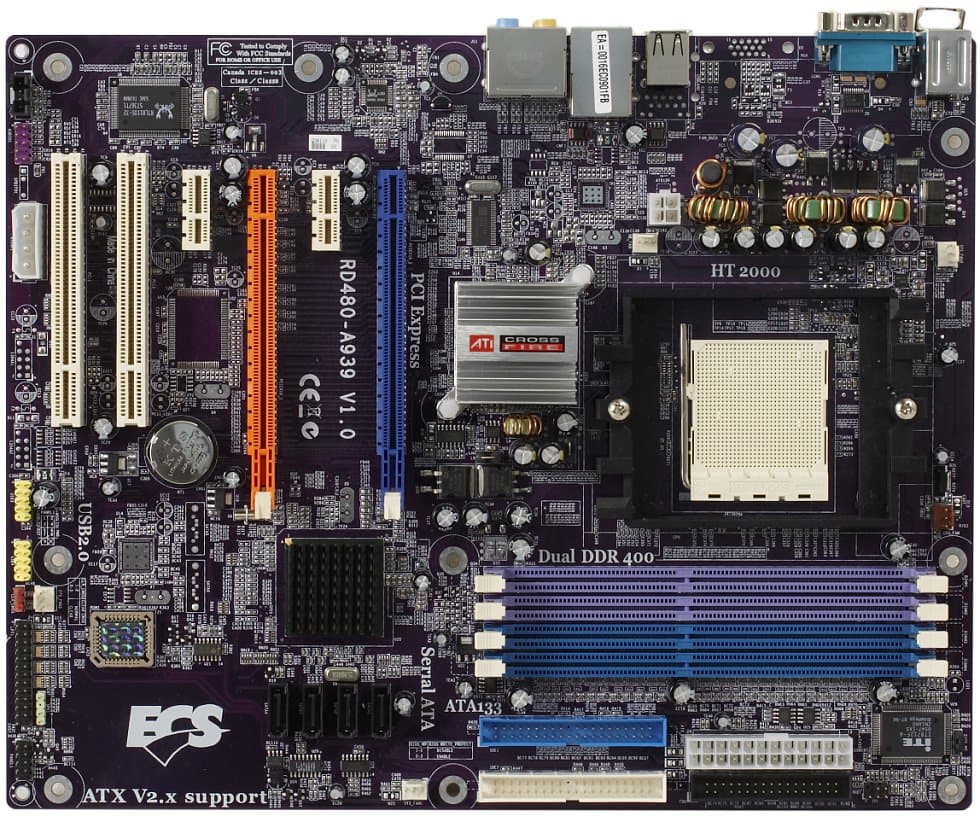

Дизайн платы идентичен модели ECS KA1 MVP Extreme. Для максимального удешевления конструкции было удалено большинство опциональных контроллеров, также плата утратила вентилятор с воздуховодом, охлаждающий у старшей модели стабилизатор напряжения, лишилась «декоративных» светодиодов и даже фирменной таблички. Поскольку, говоря о дизайне KA1 MVP Extreme, мы отмечали ряд компоновочных недочетов, а расположение основных компонентов на RD480-A939 не претерпело изменений, на этот раз компоновка выглядит еще менее логичной. Несмотря на обилие свободного места на плате, доступ к разъемам Serial ATA по-прежнему может ограничиваться громоздкими системами охлаждения видеокарт. А 4-контактный «периферийный» разъем дополнительного питания для видеокарт, вынесенный на нижний край платы, может перекрываться радиоблоком ТВ-тюнера или другими крупногабаритными компонентами на карте, установленной в крайний PCI-слот.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 6 конденсаторов по 1800 мкФ и 3 по 1500 мкФ. Использованы конденсаторы неопознанного нами производителя, а также производства OST. На плате имеется разводка для установки контроллеров Serial ATA, FireWire и Ethernet, а также VGA-выхода в блоке разъемов на задней панели, что наводит на мысль об унификации дизайна с моделью на чипсете с интегрированным видеоядром. Размер платы — 305×244 мм (полноразмерный ATX), крепление к корпусу девятью винтами с надежной фиксацией всех углов.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup):

  • Напряжение процессорного ядра, батарейки, памяти (+2,5 В), +3,3, +5, +12 В, а также +5 В Standby;
  • Частота вращения 3 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, двухканальный режим работы);
  • 2 слота PCIEx16 для видеоускорителей;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора, 4-контактный «периферийный» для питания видеокарт, установленных в порты PCI-Express x16;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA (Serial ATA 1.0) на 4 устройства SATA150, «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения планки с LPT-портом;
  • 5 разъемов для подключения вентиляторов, из них 3 — с возможностью контроля количества оборотов.

Задняя панель платы (слева направо, по блокам)

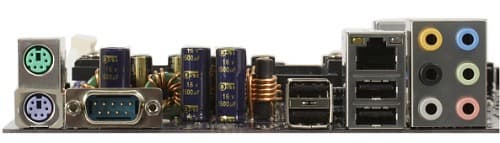

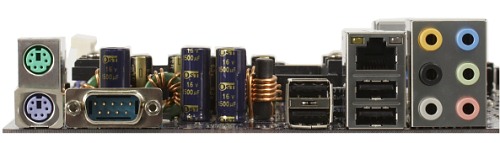

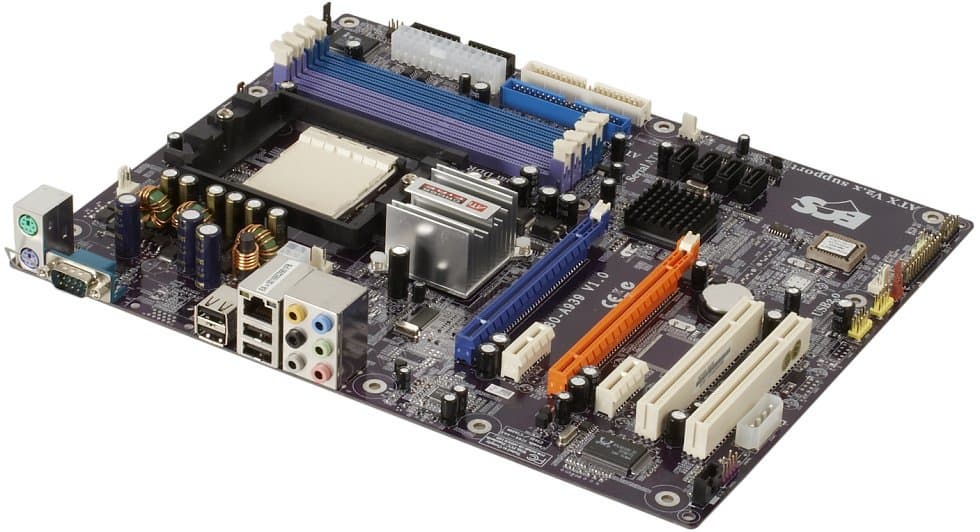

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт;
  • 2 порта USB и 1 RJ-45;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear, Surround, Line-In, Line-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка небольшого (по сравнению с упаковкой Extreme-серий) размера, но, несмотря на задачу всемерного удешевления продукта, дизайн коробки — оригинальный, разработанный специально для модели RD480-A939;
  • Документация: брошюра-инструкция (руководство пользователя);
  • Кабели: 1 SATA с переходником питания на 1 устройство SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Вспомогательная плата-заглушка для переключения режима работы PCI-Express-портов;
  • Планка на заднюю панель с LPT-портом;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами ECS. Набор фирменных утилит включает:
    • DPU — для восстановления удаленных файлов;
    • Pro Magic Plus — для создания «точек отката» и восстановления системы;
    • ShowShifter — мультимедийный комбайн для просмотра ТВ, видео, картинок/фотографий, прослушивания музыки;
    • I’m InTouch — для удаленного администрирования компьютера;
    • Media Ring — для IP-телефонии (осуществления обычных «голосовых» звонков через интернет).

К сожалению, не предусмотрена утилита для обновления BIOS и системных драйверов с поиском свежей версии на сайте производителя, для перепрошивки BIOS из Windows рекомендуется использовать стандартную утилиту Winflash от компании Award.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе контроллера Realtek RTL-8110S-32.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,16 Очень хорошо
Уровень шума, дБ (А): -88,8 Хорошо
Динамический диапазон, дБ (А): 88,9 Хорошо
Гармонические искажения, %: 0,0070 Очень хорошо
Интермодуляционные искажения + шум, %: 0,011 Очень хорошо
Взаимопроникновение каналов, дБ: -88,0 Отлично
Интермодуляции на 10 кГц, %: 0,011 Очень хорошо

Общая оценка: Очень хорошо (подробнее). Качество звучания оказалось на уровне, характерном для современной реализации HDA-совместимых кодеков от Realtek.

Фирменные технологии и особенности

  • Технология динамического разгона — при работе с максимальной нагрузкой частота процессора может повышаться на 2–30 МГц в зависимости от установленного в BIOS значения.

Настройки

С помощью перемычек и переключателей Перемычка для очистки CMOS
Перемычка для защиты параметров CMOS от изменения
Из BIOS, основанного на версии Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Row Refresh Cycle
Выбор частоты работы памяти + Auto, 100, 133, 166, 200, 216, 233, 250 (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + частота (Auto, 200, 400, 600, 800, 1000 МГц), а также ширина (8 или 16 бит) раздельно для обоих направлений потока данных по шине (от северного моста к процессору и наоборот)
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам -
Изменение частоты FSB + 200—500 МГц с шагом 1 МГц;
отдельная настройка CPU Dynamic Overclocking: +2—30 МГц с шагом 2 МГц
Изменение коэффициента умножения процессора + от ×4, с целым шагом
Изменение напряжения ядра процессора + +0,025—0,175 В с шагом 0,025 В
Изменение напряжения памяти + 2,60—3,00 В с шагом 0,05 В

Использовалась версия BIOS 1.1b от 13.02.06, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата корректно определила тайминги памяти (по SPD), включая настройку 1T/2T. Также обратило на себя внимание наличие дополнительных множителей для памяти, позволяющих без подъема частоты шины устанавливать модули со штатной частотой больше, чем DDR400 (их поддержка имеется на данный момент у всех процессоров, выпускаемых для разъема Socket 939).

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята плата ECS KA1 MVP Extreme, как уже отмечалось, идентичная по дизайну рассматриваемой в данном тестировании модели.

Тест ECS KA1 MVP Extreme ECS RD480-A939
Архивирование в 7-Zip, мин:сек 7:25 7:29
Кодирование MPEG4 (XviD), мин:сек 5:06 5:10
Unreal Tournament 2004 (Low@640×480), fps 85,3 84,4
Unreal Tournament 2004 (Highest@1600×1200), fps 78,2 77,3
Doom3 (Low@640×480), fps 116,4 115,3
Doom3 (Highest@1600×1200), fps 58,7 57,8

Формально бюджетный вариант уступил «экстремальному», но разница едва уловима даже в чувствительных к нюансам работы памяти архиваторах. Таким образом, с точки зрения производительности, обе платы надо признать равноценными.

Выводы

Впечатление от модели RD480-A939, несмотря на отмеченные компоновочные недостатки, осталось в целом положительное. Более того, эта плата, на наш взгляд, в большей степени соответствует своему целевому предназначению, нежели Extreme-версия. Поскольку дорогих моделей на рынке много, а «экстремальный» вариант от ECS не предлагал чего-либо способного гарантированно привлечь внимание энтузиастов. Тогда как недорогая модель смотрится актуально и претендует на заслуженное внимание, как «частных» потребителей, так и сборщиков недорогих игровых компьютеров.
