ECS PF5 Extreme — системная плата на базе чипсета Intel 945P


  • Чипсет Intel 945P (применен северный мост Intel 945P и южный ICH7R)

На данный момент мы рассмотрели уже достаточно большое количество материнских плат, оснащенных чипсетами Intel 945P/G/955X, но вот модели от Elitegroup Computer Systems попали к нам в лабораторию лишь недавно. Та, о которой пойдет речь сегодня, относится к высшей ценовой категории (как и все платы серии «Extreme») и имеет максимальную функциональность, позволяющую называть эту модель топовой. Вторая — это уже рассмотренная нами ECS 945P-A, обладающая более скромными возможностями и рассчитанная на людей со средним достатком. На текущий момент этим линейка компании на i945P и исчерпана, также в арсенале по одной плате на i945PL, i945G и i955X — негусто, если вспомнить про 5 и более моделей на каждом из чипсетов Intel прошлых поколений.

Однако вернемся к PF5 Extreme. Плата может похвастаться, во-первых, поддержкой практически всех существующих на данный момент процессоров Intel (за исключением Pentium Extreme Edition (840)). Во-вторых, дополнительным RAID-контроллером SATA-II, контроллером FireWire и двумя гигабитными сетевыми контроллерами. Также эта модель оснащена HDA-кодеком, что вполне подобает плате ее статуса. В общем, стандартный набор для плат топового уровня, но имено на PF5 Extreme стоит обратить внимание потому, что на сегодня это самая дешевая плата такого класса из уже представленных на рынке.

По внешнему виду рассматриваемая модель полностью повторяет все остальные платы серии «Extreme»: окрашена в сиреневый цвет, снабжена перемигивающимися светоиндикаторами при слотах расширения, имеет характерного вида ридиаторы на мостах чипсета и оснащена «кислотно»-салатовым кулером для охлаждения полевых транзисторов в цепи питания процессора. Вообще, на наш взгляд, такой экстерьер не добавляет плате серьезности, и из-за этого ее сложно воспринимать как действительно топовый продукт. Хотя, конечно, на вкус и на цвет… К тому же вентилятор на северном мосту чипсета начал противно завывать уже через пару суток тестирования платы под нагрузкой, за что был заслуженно отключен. Поскольку плата после этого без малейших проблем проработала еще несколько дней (правда, без разгона), вердикт относительно полезности этого пластмассового высокооборотистого изделия вы можете вынести и сами. В отличие от него, вентилятор на задней панели платы за тот же срок не был замечен ни в каких порочащих явлениях, к тому же он достаточно тихий (не слышен на фоне «боксового» кулера процессора, работающего при включенной технологии Smart Fan).

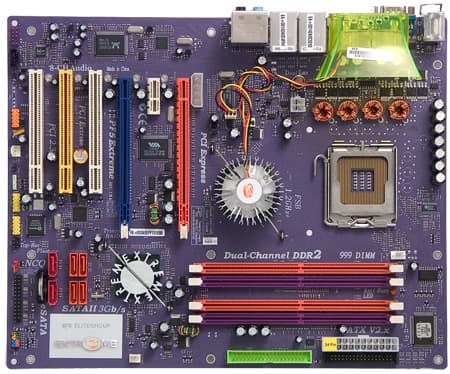

На полноразмерном текстолите PF5 Extreme все компоненты размещены удобно, при сборке проблем почти не возникает, маленькой ложкой дегтя оказалось лишь размещение слотов DIMM и дополнительного периферийного разъема питания слишком близко к основному слоту PCIEx16 для графики — в результате при установленной видеокарте возникнут очевидные трудности с доступом к этим компонентам. А вот доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, краткое описание ее функциональности приведено на текстолите. Наличие питания в режиме Standby и при работе индицируется светодиодом возле слотов для памяти — категорически не рекомендуется домонтировать/устанавливать какие-либо компоненты на плату при свечении этого индикатора. А вот возле каждого из слотов расширения после включения начинают мигать или постоянно гореть светодиоды голубого цвета — мигание означает отсутствие в слоте либо неработоспособность [установленного] устройства. На практике полезность данной технологии очень невелика, зато постоянное назойливое мигание запросто может вывести из себя.

В четырехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал и 11 конденсаторов по 1800 мкФ. Также на плате находится стабилизатор напряжения памяти, включающий 5 конденсаторов по 1000 мкФ и усиленный индуктивными элементами. В критических цепях применены в основном электролитические конденсаторы от компании OST, наличие которых на плате топового вроде бы уровня вызывает неодобрение, с учетом репутации этого производителя. На плате нет разведенных, но не распаянных элементов. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы).

Системный мониторинг (Winbond W83627THF, по данным BIOS Setup):

  • напряжения процессора, чипсета, батарейки, +5, +12 В и +5 В Standby;
  • частота вращения трех вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена совместимость со всеми существовавшими на момент анонса статьи топовыми процессорами Intel (кроме Pentium Extreme Edition (840)): Celeron D (345), Pentium 4 (570 и 670), Pentium D (820, 830, 840), Pentium 4 Extreme Edition (3,73 ГГц));
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-533/667 без ECC; поддерживается двухканальный режим работы, для чего рекомендуется симметрично устанавливать модули памяти парами);
  • 2 слота PCIEx16 (второй функционирует в режиме x4 и предназначен для установки дополнительного видеоускорителя при реализации SLI или для установки любого другого PCIE-устройства);
  • Слот PCIEx1 (отключается при установке карты расширения во второй слот PCIEx16 — по крайней мере, так заявлено в руководстве пользователя, а проверить, к сожалению, нечем (плат расширения PCIEx1 в продаже практически нет), хотя, логически рассуждая, для ICH7R этого не требуется, у него 6 линий PCI Express);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт, а также не рекомендуется запускать плату в режиме SLI, или же требуется задействовать упомянутый ниже дополнительный разъем), 4-контактный ATX12V для питания процессора и 4-контактный (периферийный) дополнительный разъем на случай БП с 20-контактным коннектором (обязателен для подключения при работе в режиме SLI);
  • Разъем FDD;
  • Разъем IDE (Parallel ATA, «чипсетный») на 2 устройства ATA66/100;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, подключаемые к четырем «чипсетным» разъемам жесткие диски могут быть объединены в RAID-массив уровней 0, 1, 10(0+1) и 5, а жесткие диски, подключаемые к двум другим разъемам, функционирующим за счет контроллера Silicon Image, можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB (2.0);
  • Разъем для подключения планки с дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки с портом LPT;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 5 разъемов для подключения вентиляторов (три из них с возможностью контроля количества оборотов).

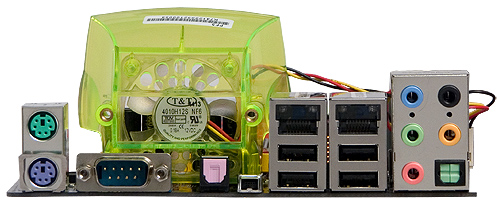

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • COM-порт, оптический S/PDIF-In (типа Toslink) и 4-контактный (без питания) порт mini-FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 5 аналоговых аудиоразъемов (Mic-In, Line-In, Front, Center/Sub, Rear) и S/PDIF-Out типа Toslink (оптический).

Комплект поставки

  • Упаковка: стандартная коробка серии «Extreme» в суперобложке с броским дизайном, на упаковке приведены основные характеристики и особенности платы, содержимое (кроме платы) упаковано в отдельную коробочку;
  • Документация: руководство пользователя на английском языке, включающее перечисление спецификации платы на нескольких языках (в том числе — русском);
  • Кабели: 4 SATA (с переходником питания на 2 устройства), 1 ATA66, 1 ATA33 и шлейф для подключения дисковода (все «широкие» кабели — фирменные, черного цвета, с логотипом компании и «хвостами» на каждом разъеме для удобства отключения);
  • Сетевой (crossover) кабель голубого цвета (длиной примерно 2 м);
  • Планка на заднюю панель с 2 портами USB и 1 FireWire (6-контактный);
  • Модуль для установки в 3-дюймовый отсек компьютера, к которому можно подключить вышеуказанный кабель с 2 разъемами USB и разъемом FireWire, если перевинтить разъемы кабеля с планки на этот модуль;
  • Планка на заднюю панель компьютера с интерфейсным разъемом SATA, предназначенным для подключения устройств e-SATA (c собственным питанием);
  • Модуль Top-Hat Flash (микросхема флэш-ПЗУ с резервной копией BIOS платы и приспособление-переходник для установки сверху на основную микросхему на плате) с краткой инструкцией по применению — может применяться для аварийного восстановления поврежденной прошивки BIOS;
  • Планка на заднюю панель компьютера с портом LPT;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и программным обеспечением.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Дополнительный SATA-II RAID, на базе микросхемы Silicon Image SiI3132CNU (интерфейс PCIEx1), с поддержкой двух устройств SATA300 и возможностью их объединения в RAID-массив уровней 0 и 1;
  • 2 сетевых: на базе микросхемы Marvell 88E8053-NNC1 с поддержкой 10/100/1000 Мбит/с Base-T (PCI-E Gigabit Ethernet), а также на базе микросхемы Realtek RTL8100С, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet);
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой двух портов FireWire (FireWire-400, IEEE 1394a).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:+0,14, -0,16Очень хорошо
Уровень шума, дБ (А):-74,2Средне
Динамический диапазон, дБ (А):74,3Средне
Гармонические искажения, %:0,0062Очень хорошо
Интермодуляционные искажения + шум, %:0,043Хорошо
Взаимопроникновение каналов, дБ:-76,0Очень хорошо
Интермодуляции на 10 кГц, %:0,045Хорошо

Общая оценка: Хорошо (подробнее).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии 2.58 от AMIВозможность отключения специфических функций процессора
+
Hyper-Threading, Execute Disable Bit, Internal Thermal Control, Enhanced SpeedStep, Enhanced Halt State
Настройки таймингов памяти
+
RAS# to CAS# Delay, RAS# Precharge, RAS# Activate to Precharge Delay (нет регулировки CAS# Latency!)
Выбор частоты работы памяти
+
Auto, 400, 533, 667 МГц
Возможность задания частоты для периферийных шин
+
PCI-E = Sync to CPU (увеличивать пропорционально увеличению частоты FSB)
Ручное распределение прерываний по слотам
-

Изменение частоты FSB
+
от номинала до 500 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора
-

Изменение напряжения ядра процессора
+
Auto, 1,2000—1,6000 В с шагом 0,0125 В
Изменение напряжения памяти
+
Normal, +0,10—0,45 В с шагом +0,05 В
Изменение напряжения чипсета
+
Default, +0,05 В, +0,1 В, +0,15 В

Использовалась версия BIOS 051018 от 28.10.2005, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Из обнаруженных недостатков прошивок (предустановленной 080012 и последней доступной 051018) отметим проблемы платы при попытке выставить вручную [любые: заведомо работоспособные и просто максимальные] тайминги памяти. Благодаря встроенной технологии, которая борется с переразгоном, плата после неудачного старта автоматически перегружалась, сбросив настройки CMOS в положение по умолчанию. Однако стартовать она все равно не могла, а попытка выставить желаемые параметры в BIOS Setup приводила к повторению цикла. Единственным (неожиданным!) выходом для нас оказалось принудительное выставление частоты FSB в значение 200/266 МГц (номинальные частоты для наших Pentium 4/Pentium 4 EE) в меню разгона :)

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Pentium 4 Extreme Edition 3,46 ГГц
  • Память: 2 модуля Corsair XMS2-4300 CM2X512A-4300C3PRO (DDR2-533, 3-3-3-8)
  • Жесткий диск: Samsung SP1213C (SATA), 7200 об/мин
  • Видеоускоритель: ATI Radeon X800 XT, 256 МБ DDR
  • Блок питания: FSP Blue Storm 500
  • ОС: Windows XP SP2

В преддверии большого сравнительного тестирования плат на чипсетах серии Intel 945, мы не будем подробно останавливаться на результатах ECS PF5 Extreme. Желающие могут почерпнуть некоторую информацию из приведенной ниже таблицы, в общем же плата выглядит похуже других представителей чипсета. Отметим, что хотя плата и не позволяет явно задать тайминг CL, в нашем случае он выставлялся корректно (видимо, по SPD) в значение 3.

ТестECS PF5 ExtremeGigabyte 8I945P-GFoxconn 945G7MA-8KS2Foxconn 945P7AA-8KS2
Архивирование в 7-Zip, мин:сек7:186:597:037:03
Кодирование MPEG4 (XviD), мин:сек5:215:125:155:14
Doom 3 (640x480), fps104,5111,7111,0111,0
Doom 3 (1600x1200), fps59,559,759,759,7
Unreal Tournament 2004 (640x480), fps69,472,271,571,6
Unreal Tournament 2004 (1600x1200), fps63,265,765,365,8

Очевидно, что при наличии более быстрых конкурентов поправить положение платы может только конечная розничная цена.

Вывод

ECS PF5 Extreme — это топовая по своей функциональности системная плата, но обладание целым рядом дополнительных котроллеров и возможностей (типа неофициальной поддержки SLI) не подтверждено скоростными показателями. Впрочем, цена привлекательна, а оценку особенностей дизайна этого изделия мы оставляем на ваше усмотрение.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем




7 декабря 2005 Г.
