ECS P45T-A — системная плата на базе чипсета Intel P45


  • Чипсет Intel P45 (применен северный мост P45 и южный ICH10R)

Данная плата — наше первое знакомство с продуктами новой серии ECS Black Series для платформы Intel, и надо отметить, что синий фирменный дракончик совсем не оригинален, походя, скорее, на гидралиска :)

Впрочем, это, конечно же, совсем не тот фактор, который станет решающим при выборе платы, а вот по «серьезным» характеристикам модели Black Series довольно привлекательны. Это не типичные бюджетные и сверхбюджетные платы ECS (с которыми наверняка и сталкивается в большинстве случаев потребитель продукции этой компании), но и не пафосные и вряд ли оправдывающие свое высокое позиционирование модели из серии Extreme. Средний функциональный уровень, недорогой чипсет из средней линейки с поддержкой всех массовых современных технологий, хорошие возможности для расширения функциональности, качественные компоненты в критических цепях — вот ключевые характеристики этой серии плат. Давайте взглянем на продукт, соответствующий таким требованиям и основанный на новом чипсете Intel P45.

На полноразмерной плате с не слишком впечатляющей функциональностью, казалось бы, можно разместить все «набортные» компоненты, не создавая пользователю ни малейших неудобств при сборке. К сожалению, реальность разочаровала: начать хоть с того, что желание «пометить» текстолит логотипом Black Series вынудило сдвинуть к центру слоты для модулей памяти, так что доступ к ним будет затруднен при установке видеокарты. К расположению разъема для подключения флоппи-дисковода около нижнего (левого на фотографии) края мы уже привыкли, и хотя длины шлейфа может оказаться недостаточно для подключения соответствующего накопителя в высоких корпусах типа tower, с подобным можно было бы смириться — актуальность флоппи-дисковода в современной системе не слишком далека от нуля. В данном случае, однако, такую же проблему придется решать и обладателям CD/DVD-приводов с интерфейсом PATA, а это уже совсем иная по численности группа потенциальных покупателей. Аналогично, можно смириться с помещением некоторых перемычек, отвечающих за подачу дежурного питания на порты USB, в глубине платы — скорее всего, ими воспользуются не больше одного раза; с другой стороны, вынос чуть ли не в центр платы куда более актуальной перемычки для очистки CMOS — явный просчет проектирования. Поскольку плата заявляет поддержку CrossFire, от двух слотов PCIEx16 никуда не деться; грустно, однако, что после установки пары любых видеокарт останутся доступны оба слота PCIEx1, а вот число слотов PCI с и без того не впечатляющих двух может сократиться до одного.

Хорошим примером разумного подхода к проектированию является подсистема питания этой платы. Импульсный стабилизатор напряжения питания процессора, наиболее важный компонент при разгоне и требующий наибольшего внимания при длительной эксплуатации, выглядит достойно: 4 канала (по 3 полевых транзистора на канал), дроссели с ферритовым сердечником, 4 конденсатора по 270 мкФ (на 16 В) и 7 по 820 мкФ, все конденсаторы полимерные (неизвестного производителя). В то же время менее критичные цепи, включая стабилизатор напряжения памяти, комплектуются обычными электролитическими конденсаторами производства преимущественно OST (прямо скажем, не лучшая рекомендация). Конечно, такая схема не выдерживает конкуренции с решениями на топовых материнских платах, которые могут похвастаться качественными полимерными конденсаторами японского производства на всей плате, но зато обходится гораздо дешевле.

Охлаждению чипсета в данном случае уделено минимальное внимание — для северного моста применен стандартного размера и типа алюминиевый радиатор времен чипсетов до эпохи PCI Express, а южный вообще ограничивается эдакой нашлепкой высотой едва ли в сантиметр. Впрочем, мы не можем предъявить серьезных претензий к инженерам ECS: хотя тепловыделение чипсетов и возросло с переходом к PCI-E 2.0, одновременный перевод производства с норм 90 нм на 65 нм позволил Intel увеличить TDP совсем незначительно — с 16 Вт до 22 Вт (P35→P45). По результатам тестирования имевшегося у нас образца мы можем констатировать, что радиатор на северном мосту нагревается немного сильнее, чем типичный радиатор на P35, но о серьезно повышенных температурах говорить не приходится. Таким образом, выбранная инженерами ECS система охлаждения вполне имеет право на жизнь.

Поскольку выпуск плат на базе новых чипсетов Intel еще только начинается, арсенал ECS на текущий момент весьма скромен: рассматриваемая модель является единственным представителем P45, а компанию ей составляет P43T-A2 на Intel P43, с очень похожей PCB, но с еще более ограниченной функциональностью (из визуально заметных отличий — только один слот PCIEx16, 6-канальный звук, нет eSATA, меньше распаянных USB). Размер платы — 305×245 мм (стандартный ATX), крепление к корпусу девятью винтами, все края платы надежно зафиксированы.

Системный мониторинг (ITE 8718F-S, по данным BIOS Setup и Windows-утилит)

  • Напряжение процессора и памяти;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения процессорного и системного вентиляторов в зависимости от температуры соответствующих компонентов: задаются температура запуска вентилятора, начальное значение скорости вентилятора при превышении данного температурного порога и величина приращения этой скорости на градус нагрева. Система хорошо продумана и реализована: при изменении любого из предлагаемых параметров программа вычисляет и выводит на экран значение температуры, при котором будет достигнута максимальная скорость работы вентилятора. Кроме того, во избежание «дребезга», можно задать предел температурного отклонения, до достижения которого значение температуры считается неизменным, что позволяет системе реагировать только на значительные изменения в степени нагрева отслеживаемых компонентов и не «играть» скоростью вентиляторов в цикле, реагируя на малейшие перепады состояния окружающей среды.

В последней прошивке BIOS убрано отображение текущей температуры процессора, вместо этого выводится температурная разница до порога активации встроенных средств торможения процессора. Проблемы с точной индикацией температуры ядра/ядер последних процессоров Intel существуют, разумеется, у всех производителей, так как в некоторых случаях этот порог отличается даже в разных партиях процессоров одного наименования. Выглядит такое отображение температуры, конечно, необычно, но при желании можно, воспользовавшись утилитами сторонних производителей (ECS своих не предлагает) под Windows, отслеживать температуру процессора в более привычном виде. (При этом, правда, всегда остается открытым вопрос о том, насколько полна база данных применяемой утилиты, и корректно ли она распознает температурный порог TCC Activation для данного процессора.) Дополнительно к возможностям BIOS Setup, утилиты под Windows (мы традиционно ориентируемся в этом вопросе на SpeedFan) позволяют отслеживать лишь напряжение по линиям +5 В и +5 В Standby — возможности мониторинга у этой платы существенно урезаны даже по сравнению с другими моделями того же класса.

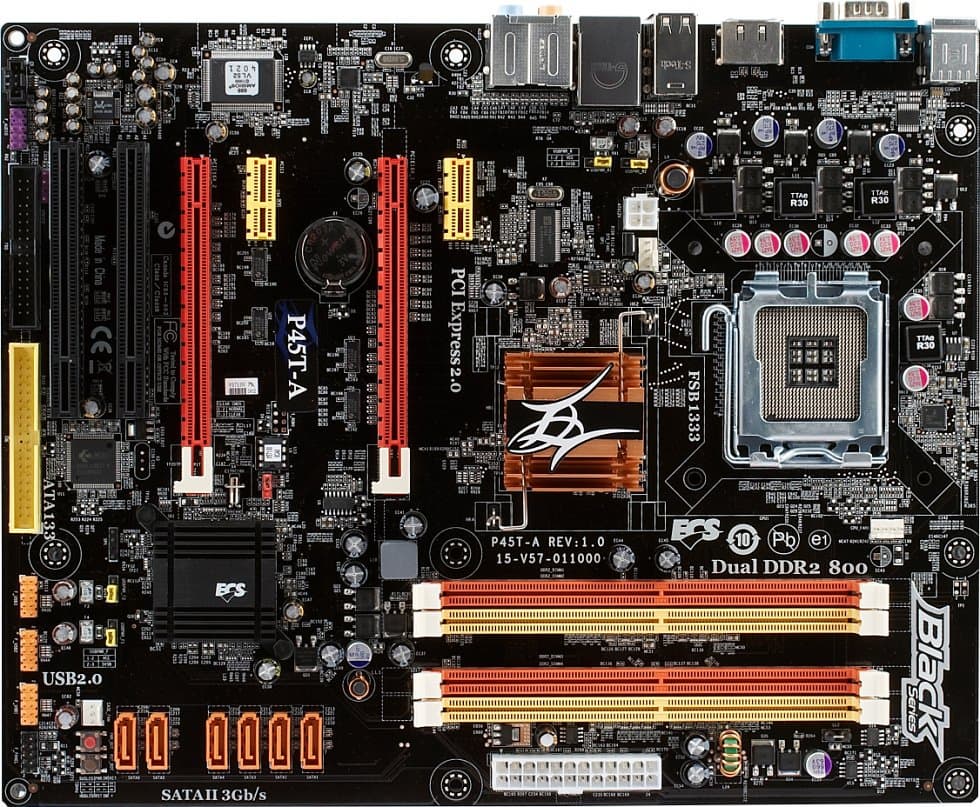

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет Socket 775, поддерживаются все современные процессоры для этого сокета из линеек Core 2 Duo/Quad/Extreme, Pentium Dual-Core и Celeron/Dual-Core с частотой FSB от 800 до 1333 МГц, включая модели на ядре Wolfdale/Yorkfield; список проверенных на совместимость процессоров доступен на сайте производителя;
  • 4 разъема под DDR2 SDRAM DIMM (до 16 ГБ DDR2-667/800; поддерживается двухканальный режим работы — даже при несимметричном заполнении слотов обоих каналов), список сертифицированных модулей доступен на сайте производителя;
  • 2 слота PCIEx16 (PCI-E 2.0), работающие в полноскоростном режиме при установке одной видеокарты и в режиме x8 при установке двух видеокарт, которые можно объединить в CrossFire;
  • 2 слота PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, с возможностью подключить обычный 20-контактный коннектор ATX 2.03) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133, функционирующий за счет дополнительного контроллера;
  • 6 «чипсетных» разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5 и Matrix RAID;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • 3 разъема для подключения вентиляторов, два из которых 4-контактные, с возможностью контроля количества оборотов и функцией автоматической регулировки частоты вращения соответствующих вентиляторов.

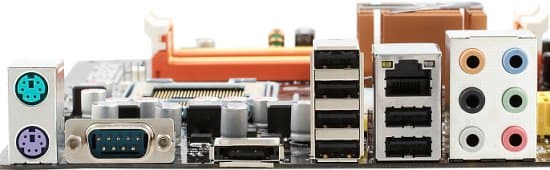

Задняя панель платы (слева направо, по блокам)

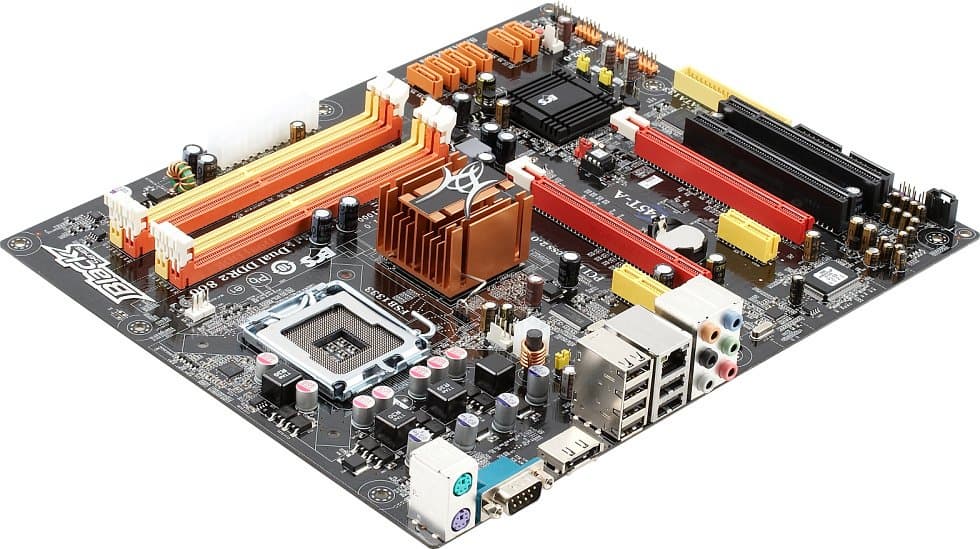

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 COM-порт;
  • 1 порт eSATA-II;
  • 4 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: коробка стандартного размера, своим оформлением долженствующая представлять фирменных драконов серии Black Series, но вместо этого навевающая воспоминания об игре StarCraft;
  • Документация: руководство пользователя на английском языке, плакат с краткой инструкцией по сборке системы на 12 языках, включая русский;
  • Кабели: 4 SATA (без переходников питания) и 1 ATA66;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • CD с необходимыми драйверами.

Комплект поставки, как видите, предельно аскетичен.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out (в комплекте планок для реализации S/PDIF нет);
  • Сетевой, на базе микросхемы Atheros L1 (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • Контроллер IDE/SATA-II RAID, на базе микросхемы JMicron JMB361 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и одного SATA300 (порт реализован в виде eSATA), включая полноценную поддержку CD/DVD-приводов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,17, −0,30Хорошо
Уровень шума, дБ (А) −92,5Очень хорошо
Динамический диапазон, дБ (А) 92,6Очень хорошо
Гармонические искажения, % 0,0053Очень хорошо
Гармонические искажения + шум, дБ (A) −81,3Хорошо
Интермодуляционные искажения + шум, % 0,0086Очень хорошо
Взаимопроникновение каналов, дБ −90,3Отлично
Интермодуляции на 10 кГц, % 0,0087Очень хорошо

Общая оценка: Очень хорошо (подробнее). В данном случае использован бюджетный 10-канальный аудиокодек ALC883, который даже на фоне отнюдь не топовых моделей Realtek неплохо выглядит лишь по количеству каналов. Никакими интересными домашнему пользователю функциями (вроде набора реализованных в драйверах технологий DTS и кодирования аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF) интегрированная аудиосистема ECS P45T-A не обладает, но впрочем, качество аналогового вывода находится на весьма пристойном уровне, характерном для всех современных плат с HDA.

Вообще, набор дополнительных контроллеров однозначно свидетельствует о бюджетном уровне платы: недорогой звук, плюс стандартная гигабитная сеть, плюс контроллер IDE, как на всех последних чипсетах Intel. Желающие расширить функциональность такой конфигурации непременно возникнут, для чего им придется воспользоваться картами расширения. Отметим выбор экзотического сетевого контроллера, который, впрочем, ничем не отличился в процессе тестирования, то есть оказался как минимум не хуже конкурирующих решений (например, от Realtek или Marvell).

Примененный контроллер JMicron обладает одним хорошо нам известным недостатком: если выбрать режим работы AHCI для его порта SATA (даже без реального подключения винчестера), то устройства на канале PATA переводятся в режим PIO (отключается UDMA-доступ), что создает существенные проблемы при загрузке с CD — так, установка Windows грозит затянуться на несколько часов. В то же время, если «пожертвовать» AHCI-режимом для SATA-порта контроллера JMicron (в конце концов, для этой цели остаются 6 портов южного моста), то никаких проблем ни с загрузкой с CD, ни с определением устройств под Windows не возникает, так что для обладателей оптических накопителей с устаревшим интерфейсом такое решение отлично подойдет.

Фирменные технологии

  • Кнопки включения и перезагрузки на плате.

Настройки

С помощью перемычек и кнопокПеремычка для очистки содержимого CMOS
Набор перемычек для подачи дежурного питания на требуемые порты USBпосле чего можно включить компьютер с подключенных к ним устройств
Из BIOS, основанного на версии 2.61 от AMIВозможность отключения специфических функций процессора+Hyper-Threading, Execute Disable Bit, Thermal Management, Enhanced Halt, Virtualization Technology, EIST
Настройки таймингов памяти+By SPD, CAS Latency Time, DRAM RAS to CAS Delay, DRAM RAS Precharge, Precharge Delay
Выбор частоты работы памяти+Auto, 667 или 800 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100—200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+от номинала до 700 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+только целыми значениями
Изменение напряжения ядра процессора+Normal, до +0,328 В с шагом примерно 0,047 В
Изменение напряжения памяти+1,85, 1,90, 1,95, 2,00, 2,25, 2,30, 2,35, 2,40 В
Изменение напряжения чипсета-
Изменение напряжения FSB-

Использовалась версия BIOS от 19.06.08, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. В случае переразгона системы и невозможности загрузиться, плата автоматически стартует с настройками по умолчанию, при этом не изменяя настроек в BIOS Setup, что очень удобно для внесения исправлений.

Даже странно, что у платы, претендующей на использование «экономными энтузиастами», с хорошим, продуманным преобразователем питания процессора, собственно возможности для разгона достаточно скромные. Может быть, такая плата, по мысли инженеров ECS, и не должна обеспечивать рекордов (для этой цели компания выпускает модели другой серии), а для рядового, «рабочего» разгона вполне достаточно и вышеуказанных возможностей?

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц, шина 1066 МГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

По скоростным показателям мы сравним рассматриваемую плату с Biostar TP35D2-A7 SE на предыдущем чипсете Intel (отличающемся, по сути, только отсутствием поддержки PCI Express 2.0), а также с MSI X48C Platinum на топовом Intel X48 (не отличающемся при таком режиме тестирования ничем).

Тест ECS P45T-A (P45) Biostar TP35D2-A7 SE (P35) MSI X48C Platinum (X48)
Архивирование в 7-Zip, мин:сек 4:17 4:16 4:19
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37 3:37
FarCry (Low@640×480), fps 346 346 343
FarCry (Highest@1600×1200), fps 181 179 181
Doom 3 (Low@640×480), fps 207 205 203
Doom 3 (Highest@1600×1200), fps 179 178 179

Разумеется, в равных условиях не отличаются друг от друга даже использованные чипсеты, не то что платы на них.

Итог

Рассмотренная плата P45T-A показала себя достойным представителем ECS Black Series: функциональность без излишеств (но все минимально необходимое есть) и столь же скромный комплект поставки с лихвой компенсируются невысокой ценой, возможностями расширения (полноразмерной ATX-модели), рядом удачных инженерных решений. Эта плата определенно не подойдет любителям разгона, так как инструменты для разгона и мониторинга у нее существенно урезаны даже по сравнению с другими платами того же класса, но в качестве основы для самого обычного компьютера (того, что обычно называют «рабочей лошадкой») она будет выглядеть прекрасно.

Средняя текущая цена (количество предложений) в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем

Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor PowerColor
