DFI LANParty Pro875 — системная плата на базе чипсета i875P


Привлекать внимание к своему изделию при помощи чуть лучшего, чем у конкурентов, набора ПО, интегрированных контроллеров или аксессуаров пытаются все производители. В данном случае мы видим пример нетрадиционного подхода к продвижению продукта: под него создается специальная ниша, и даже те, кому эта ниша не близка, внимание на «выскочку» наверняка обратят. Итак, встречайте: серия плат для вечеринок LANParty. В понимании DFI, этому способствуют два аспекта: комплект для переноски компьютера (можно организовать на выезде игровой клуб (собственно LANParty) или, скажем, мультимедийную студию) и яркое «клубное» свечение платы в лучах ультрафиолета, как описано в наших новостях.

Комплект поставки включает:

  • Упаковку: коробка большого размера и яркого дизайна, иллюстрирующая применение комплекта PC-Transpo; :)

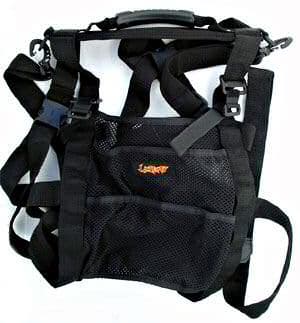

  • Ремни для переноски компьютера PC-Transpo (системный блок вешается на спину наподобие рюкзака, есть карманы для клавиатуры, мышки и пр.);

  • Документацию: руководство пользователя материнской платы на 5 языках, включая русский, краткое руководство по установке и настройке платы, описание IDE RAID — все на английском языке;

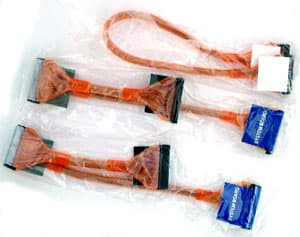

  • Кабели: 2 Serial ATA (без переходников питания), 2 ATA66/100/133 и шлейф для подключения дисковода — последние экранированы и убраны в прозрачный оранжевый кембрик;

  • Планку на заднюю панель компьютера с разъемами S/PDIF-In/Out типа Coaxial;
  • Планку на заднюю панель компьютера с Game-портом;

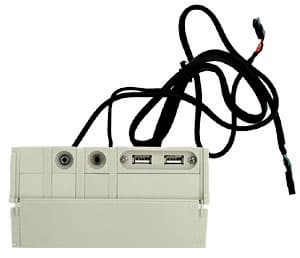

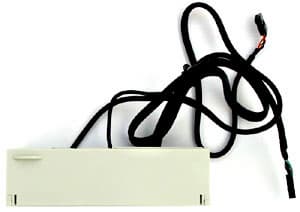

  • 5" панель FrontX с разъемами Mic-In и Speaker-Out и 2 портами USB;

  • Заглушку на заднюю панель платы;
  • Пакетик с термопастой;
  • 2 дискеты с драйверами к IDE и SATA RAID;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • руководство пользователя материнской платы в формате PDF;
    • Adobe Acrobat Reader;
    • Award WinFlash 1.54;
    • RadarSync;
    • McAfee VirusScan Online;
    • Winbond Hardware Doctor;
    • InterVideo WinDVD;
    • InterVideo WinRip.

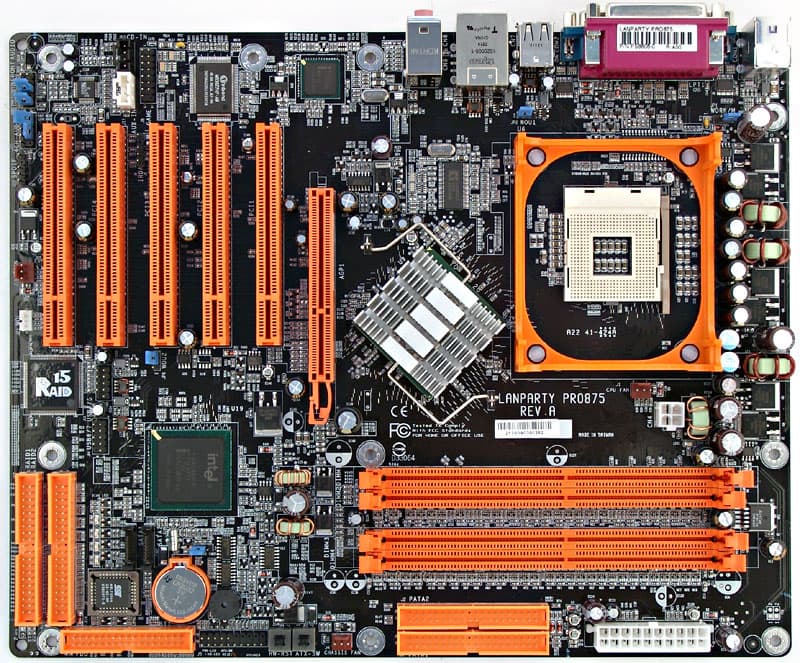

Разводка платы довольно удобна, но все же отметим привычное не самое оптимальное расположение разъемов IDE RAID и FDD позади слотов PCI, а звуковых разъемов — перед ними. Доступ к некоторым из имеющихся перемычек может быть затруднен при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 8 конденсаторов по 2200 и 4 по 1500 мкФ. На плате также находятся стабилизаторы напряжения шины AGP (включающий 1 конденсатор на 2200 мкФ и несколько менее емких) и памяти (2 по 1500 мкФ).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовыходов и разъемом S/PDIF;
  • сетевой, реализованный на базе микросхемы Intel 82547EI (Kenai II CSA), с поддержкой 10/100/1000 Base-T (Gigabit Ethernet);
  • контроллер IDE RAID, реализованный на базе микросхемы Highpoint HPT372N, с возможностью создания RAID уровней 0, 1, 0+1 и «1,5» (0+1 всего на двух дисках — половина объема каждого диска занята под дублирующую информацию с другого) по протоколу ATA133.

Наличие напряжения +5 В Standby индицируется красным светодиодом, а установленный на плате POST-контроллер отображает процесс загрузки при помощи еще 4 светодиодов. Также на плате находятся кнопки включения питания и перезагрузки.

На плате нет разведенных, но нераспаянных элементов.

На плате используются возможности системного мониторинга микросхемы Winbond WT83627HF-AW. Контролируются:

  • напряжения процессора, шины AGP, +3,3, +5, ±12 В, VBAT и +5 В Standby;
  • частота вращения 3 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

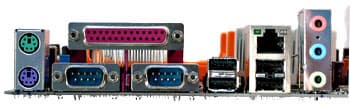

Краткие характеристики платы: разъемы памяти — 4 DDR SDRAM; слоты расширения — AGP/ 5 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 8 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с устройств PS/2
Набор перемычек для включения возможности запуска системы с устройств USB
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Precharge, RAS to CAS Delay, Active to Precharge Delay
Выбор частоты работы памяти+Auto, 266, 320, 400 МГц (при FSB 800 МГц)
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI+AGP(PCIx2) = Auto, 66 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—400 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+от +0,05 до +0,35 В
Изменение напряжения памяти+2,5—2,7 В с шагом 0,1 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5 и 1,6 В

Использовалась версия BIOS от 16.05.03, как последняя из доступных на время проведения тестирования.

При экспресс-исследовании производительности с указанной версией BIOS плата показала следующие сравнительные результаты в характерных тестах:

ТестABIT IC7-GASUS P4C800 DeluxeDFI LANParty Pro875
Архивирование в WinAce (мин:сек)11:4510:0611:50
Return to Castle Wolfenstein, Fast@800x600x16 (fps)235252231
Return to Castle Wolfenstein, High@1280x1024x32 (fps)181189180

Как видите, до однозначного лидера — платы ASUS P4C800 Deluxe (вопросу производительности которой посвящена специальная статья) — далеко, но результат точно на уровне большинства плат на i875P.

В итоге имеем качественную плату с достойной функциональностью и скоростью, обладающую также парой уникальных имиджевых особенностей.

Результаты тестов прочих плат на i875P (для сопоставления):



Системная плата DFI LANParty Pro875 предоставлена компанией OLDI
