DFI 661FX-MLV (rev. C) — системная плата на базе чипсета SiS661FX


Компания выпустила вполне типичную для своей «стандартной» серии модель: недорогую миниатюрную плату с интегрированной графикой и современным функциональным минимумом. Разве что чипсет довольно экзотический, но его со временем, несомненно, ждет успешная участь SiS650/651.

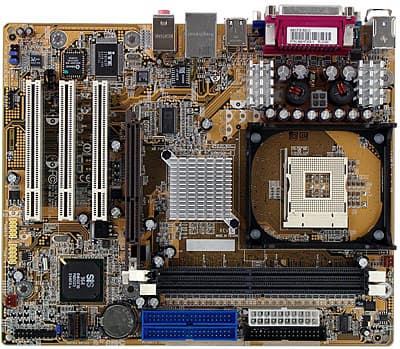

Трудно ожидать, чтобы плата форм-фактора mATX обладала удобной разводкой, а уж когда ее размеры уменьшены даже относительно этого стандарта, то тут вылезают все возможные огрехи. В итоге различные разъемы расположены слишком близко друг к другу, и многие из них вам придется подключать, предварительно освобождая соседние или вовсе вынимая плату из корпуса — однако будучи собранной, система проблем вам не доставит. Зато доступ к единственной имеющейся перемычке (для сброса CMOS) не затруднен даже при установке платы в корпус, и ее краткое описание приведено на текстолите платы. В двухканальном импульсном стабилизаторе напряжения питания процессора применены 12 конденсаторов по 1500 мкФ, полевые транзисторы в этой цепи прикрыты маленькими радиаторами для улучшения теплового режима. Также на плате находятся стабилизаторы напряжения шины AGP (включающий 2 конденсатора по 1000 мкФ) и памяти (2 по 1000 мкФ).

Единственное отличие платы ревизии C от ее предшественницы состоит в переработанной схеме питания процессора, в результате чего эта ревизия позволяет использовать процессоры, основанные на ядре Prescott. Вообще же на PCB модели 661FX-MLV базируется еще и плата 661FX-MLVE, у которой применен «облегченный» южный мост SiS964L, без поддержки SATA. Разведены, но не распаяны на плате: разъем для подключения тыловых колонок и сабвуфера, а также третий разъем для подключения вентилятора. Размер платы — 245х200 мм («зауженный» mATX, крепление к корпусу шестью винтами, передний край платы может провисать). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8707F. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 478, плата ревизии C поддерживает процессоры на ядре Prescott);
  • 2 разъема под DDR SDRAM DIMM (до 2 ГБ памяти DDR200/266/333/400);
  • Слот AGP (с защелкой);
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX и 4-контактный для 12 В;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные»;
  • 2 разъема SATA (Serial ATA) RAID — оба «чипсетные», с возможностью организации RAID-массива уровней 0, 1 и JBOD из подключаемых к ним дисков;
  • 2 разъема для подключения планок по 2 дополнительных порта USB (2.0);
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Разъемы для подключения планки с дополнительными звуковыми выходами и S/PDIF;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

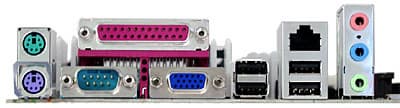

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 D-Sub (VGA);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Mic-In, Line-In, Front).

Комплект поставки

  • Упаковка стандартного дизайна;
  • Документация: краткое руководство пользователя материнской платы на 4 языках;
  • Кабели: один SATA, один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Дискета с драйверами для SATA RAID;
  • Компакт-диск с программным обеспечением:
    • необходимые для работы платы драйверы;
    • руководство пользователя платы в формате PDF;
    • Adobe Acrobat Reader;
    • DirectX 8.1.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Avance Logic ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF;
  • Сетевой, на базе возможностей чипсета и PHY-контроллера Realtek RTL8201BL, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.2 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.32, -0.22Хорошо
Уровень шума, дБ (А): -84.1Хорошо
Динамический диапазон, дБ (А): 83.9Хорошо
Нелин. искажения, %: 0.048Хорошо
Интермод. искажения, %: 0.079Хорошо
Взаимопроникновение каналов, дБ: -85.0Отлично

Общая оценка: Хорошо (подробнее). Типичное качество встроенного звука задается кодеком Avance Logic на дешевой материнской плате — это максимум того, что можно ожидать от бюджетной модели.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, Active Time, RAS to CAS Delay, Precharge Time
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400
Настройка работы шины AGP+
Настройка работы шины PCI-
Возможность изменения делителя частоты для шины PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+100, 133, 200 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора-
Изменение напряжения памяти-
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS от 26.05.04, как последняя из доступных на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Результаты тестов:
