Biostar TF7050-M2 — системная плата на базе чипсета NVIDIA GeForce 7050 (Socket AM2)


  • Чипсет NVIDIA GeForce 7050 (использован северный мост NVIDIA GeForce 7050 PV и южный nForce 630a)

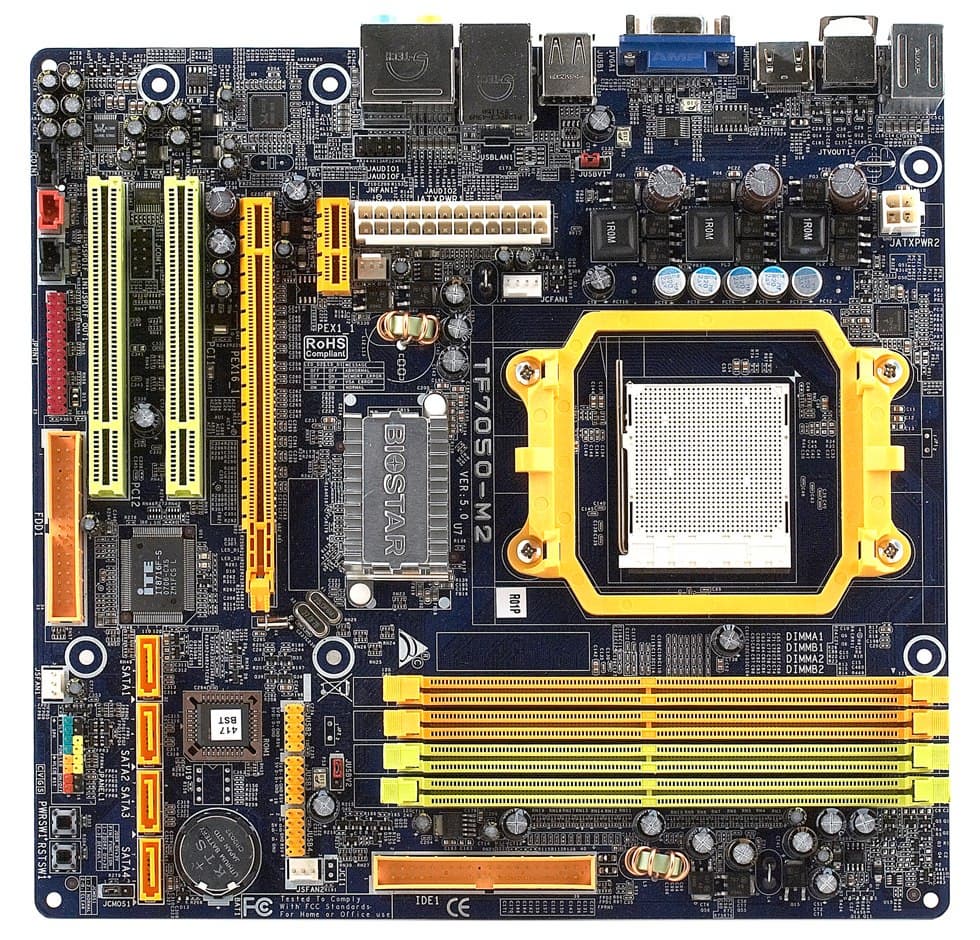

Плата на чипсете GeForce 7050 от Biostar поступила к нам первой и задолго до анонса самого чипсета. С одной стороны, это означает, что дела у компании обстоят неплохо, раз удается осваивать новые чипсеты наравне и даже чуть с опережением по сравнению с грандами идустрии. С другой стороны, перед нами все же инженерный сэмпл, поэтому некоторые погрешности в BIOS имеются и, судя по опыту тестирования Biostar TA690G-AM2 на чипсете AMD 690G, в релизной версии могут быть внесены некоторые изменения даже в конструкцию (например, в охлаждение чипсета). Вместе с тем, нельзя не отметить, что стабильность работы, несмотря на более тщательное, чем обычно, тестирование (плате довелось представлять в нашем обзоре чипсет GeForce 7050) оказалась безупречной, что дополняет, в целом, положительное впечатление, складывающееся от знакомства с современными системными платами под этой маркой.

Наличие всего одного моста у чипсета, по логике вещей, должно способствовать дальнейшим улучшениям в дизайне, в частности, более удобному расположению слотов и разъемов, по сравнению с двухчиповыми решениями, особенно, когда площадь платы невелика. Однако, в данном случае, сравнение с моделью Biostar TA690G-AM2 на двухчиповом AMD 690G, почти идентичной по комплектации периферийными интерфейсами, оказывается явно не в пользу TF7050-M2. Зачем-то конструкторы отодвинули процессорное гнездо и слоты памяти к правому краю, в результате разъемы для подключения питания и флоппи-дисковода оказались перенесены в заведомо менее логичные позиции, в центре платы и в самом низу, соответственно. На плате много периферийных разъемов, но в комплекте нет ни одной планки для вывода их на заднюю панель, вместе с тем, компоновка штатно выведенных на заднюю панель интерфейсов не выглядит оптимальной, вполне можно уместить еще несколько, хотя бы S/PDIF In/Out.

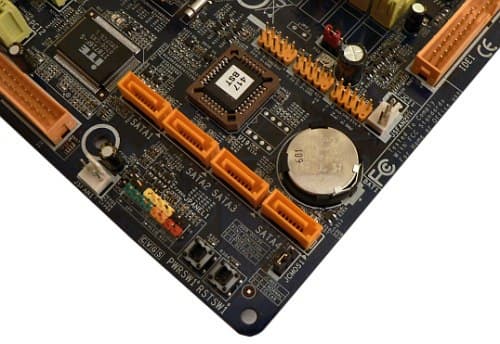

В остальном замечаний нет, а выстроенные в ряд SATA-разъемы отличаются определенным удобством, заметным при подключении RAID-массива. Радуют и, уже ставшие традиционными для Biostar, кнопки для включения и перезапуска на плате, и пара диагностических светодиодов, по которым можно выяснить на каком этапе остановилось загрузка в случае сбоев.

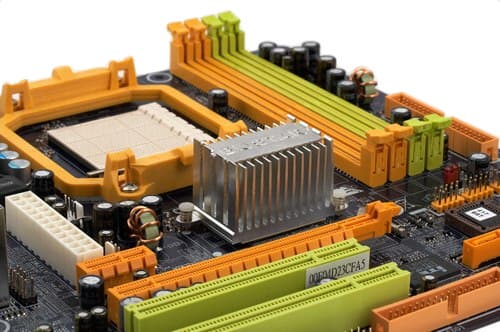

Чипсет GeForce 7050, несмотря на одночиповую конструкцию и достойную функциональность, греется очень умеренно, на уровне AMD 690G, как уже отмечалось в сравнении этих чипсетов. Однако конструкторы Biostar решили установить на NVIDIA-чипсет более массивный радиатор, вдобавок, рассчитанный на косвенный обдув за счет процессорного кулера, видимо, GeForce 7050 в режимах максимальной нагрузки все же выделяет больше тепла.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 8 конденсаторов по 820 мкФ от Panasonic (с полимерным электролитом) и 3 — от United Chemi-Con (из серии KZG), выбор достойный уважения. В стабилизаторе напряжения чипсета и памяти установлены 8 конденсаторов емкостью 1000 мкФ от OST (из серии RLX), что также обеспечивает неплохой запас надежности на случай, если вы решите увеличить напряжение питание памяти, насколько это позволяет BIOS платы. Разведенных, но нераспаянных элементов на плате нет. Размер платы — 245×245 мм (Micro-ATX), крепление к корпусу 8 винтами, незакрепленным остается угол платы с разъемами SATA, но на удобстве сборки и подключения накопителей это никак не сказывается.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, чипсета, шины HT, +3,3, +5, +12 В, +5 В Standby и батарейки;
  • Частота вращения 3 вентиляторов (процессорного, системного и на чипсете (не установлен, может использоваться для подключения второго системного или вентилятора в блоке питания);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим автоматического управления частотой вращения кулеров. Недоступен в текущей версии BIOS. Включить полностью автоматический режим управления для процессорного вентилятора, а также задать фиксированную частоту вращения, можно через фирменную утилиту Fan Control в Windows, но только для вентиляторов с 4-контактными разъемами.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 cлота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 «чипсетных» устройства SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения планки с LPT-портом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения входа S/PDIF-In;
  • Разъем для подключения выхода S/PDIF-Out;
  • 3 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, из них для процессорного (четырехконтактного) доступно «интеллектуальное» управление частотой вращения, совместимость с 3-контактными разъемами не предусмотрена.

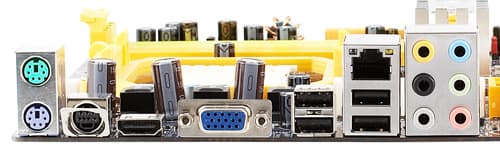

Задняя панель платы (слева направо, по блокам)

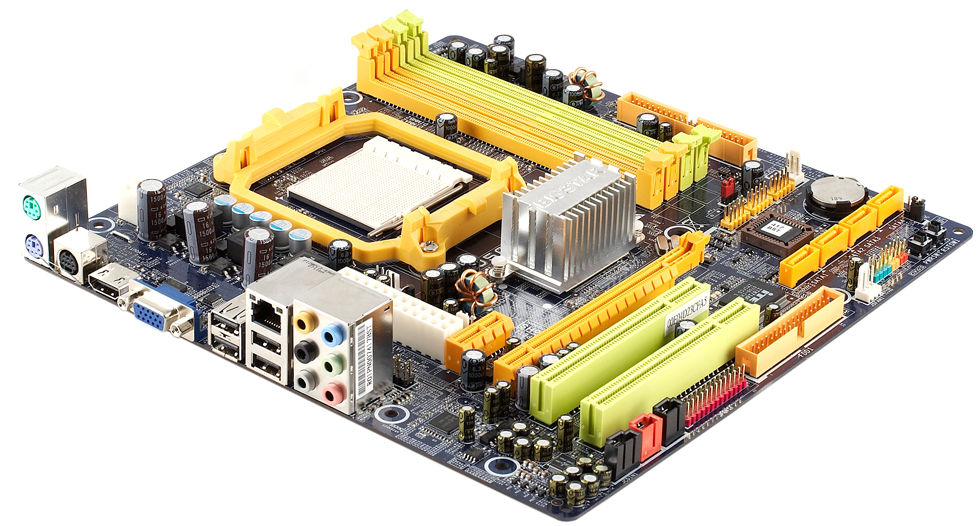

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 S-Video Out;
  • 1 HDMI;
  • 1 VGA;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear-Out, Side-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка стандартного размера в узнаваемом стиле линейки плат T-Series, с наклейкой на лицевой стороне с названием модели;
  • Документация: брошюра-инструкция (основной текст на английском, но имеется раздел со спецификациями на разных языках, включая русский);
  • Сумка-папка (на молнии), в которую уложены все принадлежности к плате;
  • Кабели: 1 SATA с переходником питания на 1 устройство SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Biostar. Набор фирменных утилит включает пакет T-Utility, который можно устанавливать покомпонентно:
    • Over Clock — обеспечивает разгон, включая возможность изменения частоты, множителя и напряжение процессорного ядра, частоты и напряжения памяти и частоты шин PCI и PCI-Express (последнее, кстати, доступно только здесь и не поддерживается из BIOS);
    • Hardware Doctor — мониторинг системных параметров;
    • Fan Control — мониторинг частоты вращения кулеров и температуры процессора и «системы», а также включение режима Smart Fan и установка фиксированной частоты вращения для обоих вентиляторов;
    • BIOS Live Update — автоматическое обновление BIOS с возможностью поиска свежей версии на сайте производителя.

В комплекте также имеется антивирусный пакет Bullguard Internet Security 6.0 (пробная 90-дневная версия).

Комплект, как и у большинства Micro-ATX-плат на интегрированных чипсетах, максимально скромный. И ожидать каких-то оригинальных дополнений, не связанных непосредственно с функциональностью платы, наверное, было бы неправильно, поскольку ведет к неоправданному удорожанию. Однако, способ отличиться от других (что особенно важно для компаний, не входящих в лидирующую по объемам поставок, группу) имеется, например, вовсе нелишним дополнением для желающих собрать HTPC на такой плате, является планка для вывода S/PDIF-разъемов на заднюю панель корпуса.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In. Надо отметить, что данный кодек и 6 разъемов на задней панели имеются лишь у плат ревизии 5.x, в 6.x используется ALC861VD и распаяно только три выхода (для подключения 5.1-канальных систем);
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@. Для интегрированного аудио использовался драйвер Realtek 5.10.0.5404.

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.12Отлично
Уровень шума, дБ (А): -73.4Средне
Динамический диапазон, дБ (А): 73.4Средне
Гармонические искажения, %: 0.015Хорошо
Интермодуляционные искажения + шум, %: 0.051Хорошо
Взаимопроникновение каналов, дБ: -74.9Хорошо
Интермодуляции на 10 кГц, %: 0.048Хорошо

Общая оценка: Хорошо (подробнее). Качество в среднем хуже по сравнению с TA690G-AM2 на чипсете AMD 690G. Естественно, чипсет здесь ни при чем, а сужение и без того не слишком широкого динамического диапазона, наблюдавшегося у вышеупомянутой платы (и других моделей от Biostar) остается на совести инженеров компании, испытывающих, вероятно, некоторые трудности в разводке аудиокодеков. Снижение качества едва ли удастся отследить, подключая к плате дешевые колонки или динамики встроенные в монитор, но в случае использования платы в качестве основы для HTPC, желательно установить внешнюю звуковую карту или пользоваться цифровыми выходами.

Фирменные технологии и особенности

  • Boot Menu — возможность экспресс-выбора загрузочного диска в отдельном меню, не изменяя настроек в основном меню BIOS;
  • BIOS Flash Utility — встроенная утилита для перепрошивки BIOS с дискеты, не загружая ОС;
  • CMOS Reload Program — возможность сохранения профилей с настройками BIOS (до 50 записей), но, в отличие от технологии ASUS BIOS Profile, поддерживается только сохранение в области CMOS (не на внешний диск);
  • Self Recovery System — автоматическое восстановление настроек BIOS по умолчанию в случае «переразгона».

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
2 перемычки «USB +5 В Standby»Управление функцией включения компьютера по сигналу с USB-устройств, отдельно для группы портов на задней панели и выводимых с помощью планок
2 кнопки (включение и перезагрузка)Позволяют включать, перезагружать компьютер, не подключая к плате соответствующих выходов с передней панели корпуса
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
SSE/SSE2 Instructions
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Row to Row Delay, Row Cycle Time, Write Recovery Time, Precharge Time
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Множитель (1x, 2x, 3x, 4x, 5x) и разрядность: 8 или 16 бит
Возможность задания частоты для периферийных шин - PCIE=100—150 МГц
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—450 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4, с целым шагом
Изменение напряжения ядра процессора + +0,012—0,787 В с шагом 0,012 В
Изменение напряжения памяти + 1,95—2,65 В с шагом 0,05 В
Изменение напряжения чипсета + 1,24—1,36 В с шагом 0,04 В

Использовалась версия BIOS 4.17, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Возможности, предоставляемые платой для разгона, просто невиданные по меркам моделей с интегрированными чипсетами, также доступны три уровня автоматического разгона, названные с намеком на обозначение автомобильных двигателей (V6, V8 и V12), для которых, обещан «Extra, Extreme и Extraordinary» разгон, соответственно. Для нашего процессора частота составила 2,3, 2,4 и 2,5 ГГц, соответственно. К сожалению, автоматика лишь увеличивает частоту FSB, не заботясь о снижении множителя HT, и, тем более, повышении напряжений, в результате стабильность работы в автоматическом разгоне может оказаться ниже по сравнению с системой, разогнанной вручную даже до более высоких значений.

Поддержка сохранения профилей настроек BIOS и встроенная утилита для перепрошивки, также нетипичны для плат такого уровня, и, несомненно, заслуживают положительной оценки.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (Windsor, 2,0 ГГц) 2800 280 1,50 840 (x3)

Напряжение чипсета было поднято до 1,27 В, получившийся результат не рекордный, но достойный для платы на интегрированном чипсете, в очередной раз радует четкая работа автоматического восстановления параметров в случае зависания после разгона, настройки по умолчанию используются лишь для загрузки, после чего пользователя отправляют в меню BIOS, где обнаруживаются ранее выставленные параметры, которые остается лишь скорректировать. В случае разгона с использованием внешней видеокарты, максимальная достижимая частота процессора достигла 2850 МГц.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята ASUS M2NPV-VM на топовом интегрированном чипсете NVIDIA из предыдущего семейства (GeForce 6150).

Тест интегрированная графика внешняя графика
ASUS M2NPV-VM Biostar TF7050-M2 ASUS M2NPV-VM Biostar TF7050-M2
Архивирование в 7-Zip, мин:сек 6:43 6:43 6:39 6:38
Кодирование MPEG4 (XviD), мин:сек 6:05 6:11 6:02 6:07
Unreal Tournament 2004 (Low@640×480), fps 43,0 48,7 60,5 60,8
Unreal Tournament 2004 (High@1024×768), fps 18,8 28,1 57,6 57,7
FarCry (Medium@800×600), fps 32,5 33,9 129,4 123,7
DOOM III (Medium@800×600), fps 14,2 19,1 135,0 134,1

Подробное сравнение производительности интегрированной графики в чипсетах GeForce 7050, GeForce 6150 и AMD 690G имеется в материале по чипсету NVIDIA GeForce 7050. В отношении производительности платы Biostar можно отметить, что благодаря развитым настройкам BIOS, включающим в том числе и возможность выставить частоту и тайминги памяти, производительность их соответствует эталонному уровню. Иными словами, при установке внешнего графического адаптера, производительность будет целиком определяться возможностями установленных компонентов (процессор + память + видеокарта), и получившаяся система не уступит собранной на любой дорогой плате с дискретным чипсетом.

Вывод

Плата интересна уже тем, что она скорее всего первой поступит в продажу среди моделей для платформы Socket AM2 на чипсете GeForce 7050. А учитывая, что большинство производителей встретили анонс нового чипсета NVIDIA весьма прохладно, не торопятся анонсировать платы (хотя и имеют инженерные образцы) и запускать их в серию, вполне возможно, что у желающих приобрести плату на этом чипсете будет не больше выбора, чем в случае с чипсетом GeForce 6150 (но он, по крайней мере, был поддержан ASUS, а впоследствии и Gigabyte). Как отмечалось в обзоре чипсетов, по характеристикам GeForce 7050 весьма близок к AMD 690G, но имеет некоторые отличия, поэтому полагать, что TF7050-M2 найдет сбыт, у Biostar есть все основания. Тем более, что и по техническому уровню, и нетипичным среди плат на интегрированных чипсетах возможностям BIOS для разгона процессора, сама плата заслуживает положительной оценки.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
