Biostar A880GU3 — microATX-плата на чипсете AMD 880G (Socket AM3)

1390

Давненько мы не тестировали бюджетные microATX-платы. Как известно, дорогие полноразмерные модели тестировать интереснее, но и до мейнстрима руки тоже периодически доходят. Тем более, что это гораздо более массовый сегмент, что заставляет разработчиков регулярно «спускать» туда фирменные технологии, обкатанные в элитном сегменте — чтобы привлечь таким образом внимание потенциальных потребителей, среди которых немало требовательных и хорошо разбирающихся в вопросе. Но вот еще ступенькой ниже располагается самый массовый рынок, где решающим фактором является цена. Давайте посмотрим, что здесь происходит.

Особенности платы

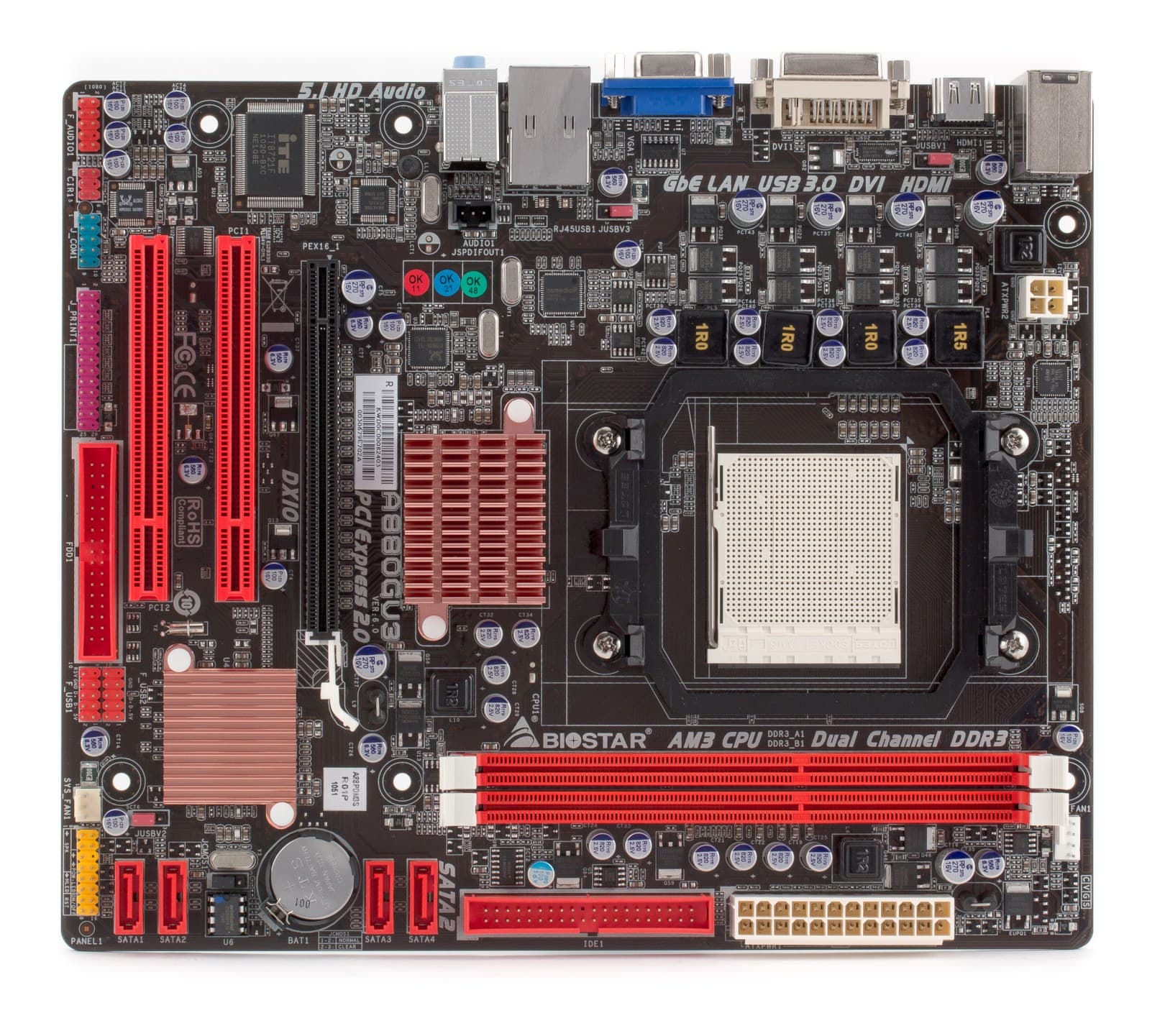

материнская плата Biostar A880GU3

Плата основана на уже сравнительно давно выпущенном, но до сих пор актуальном чипсете AMD 880G, однако в качестве южного моста используется еще более ранняя разработка: SB710. Сложно сказать, насколько это помогло снизить себестоимость (разница между стоимостью отдельных чипов и покупкой комплекта из северного и южного моста, принадлежащих к одной серии, копеечная даже по меркам бюджетной платы). Но с точки зрения функциональности, пользователь ничего принципиального по меркам недорогого ПК не теряет.

Для бюджетной платы поддержка SATA 3.0 очевидно неактуальна, а вот IDE-порт выглядит все еще желательным в комплектации, и даже разъем для флоппи-дисковода в некоторых случаях востребован. Все это есть на плате. Выбор PCI в качестве слотов расширения не так очевиден (сейчас уже почти вся новая периферия существует в PCIE-формате), но с другой стороны, в дешевом компьютере наличие хотя бы одной платы расширения — скорее исключение из правила, нежели объективная данность. А вот если какие-то платы остались от старого ПК, то они почти наверняка в PCI-формате.

Те, кто еще испытывает потребность в подключении COM- и LPT-периферии, имеют возможность организовать соответствующие порты самостоятельно, подключив соответствующую планку к имеющимся на плате разъемам. Не очень здорово, что плата не дотягивает по габаритам до полного размера microATX, поэтому край с разъемами питания и накопителей повисает в воздухе. Также не очень удобно будет подключать корпусной вентилятор, если он находится на задней панели: придется тянуть провод через всю плату.

материнская плата Biostar A880GU3

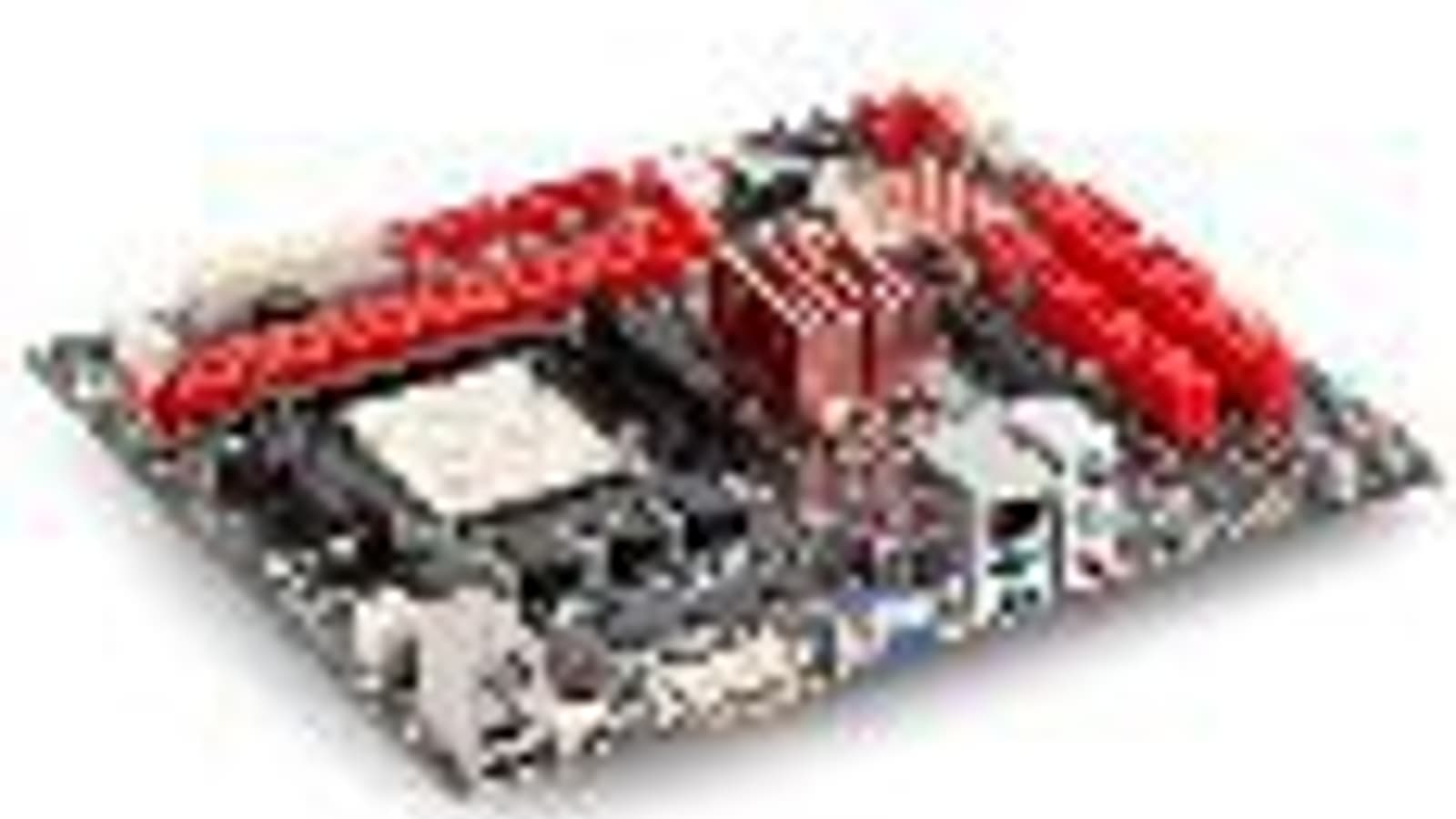

по ссылке — вид платы в 3/4 со стороны задней панели

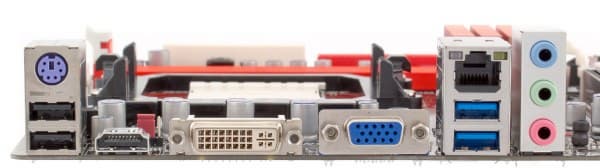

Комплектация задней панели несколько «рыхловата». Полным комплектом видеопортов сейчас уже трудно удивить или порадовать, но всего 4 порта USB — это маловато, тем более что при этом усечению подвергся «мышиный» PS/2. А если уж мы заботимся о совместимости, то его рановато считать отжившим свое артефактом — хотя бы потому, что у многих еще есть KVM-переключатели, вполне исправные, но рассчитанные на подключение PS/2-устройств. Впрочем, дополнительные USB-порты можно, как водится, вывести самостоятельно на переднюю панель корпуса. Благо, даже в очень дешевых корпусах такая возможность, как правило, есть. Ну а среди портов на задней панели два соответствуют стандарту 3.0, что похвально для недорогой платы.

материнская плата Biostar A880GU3

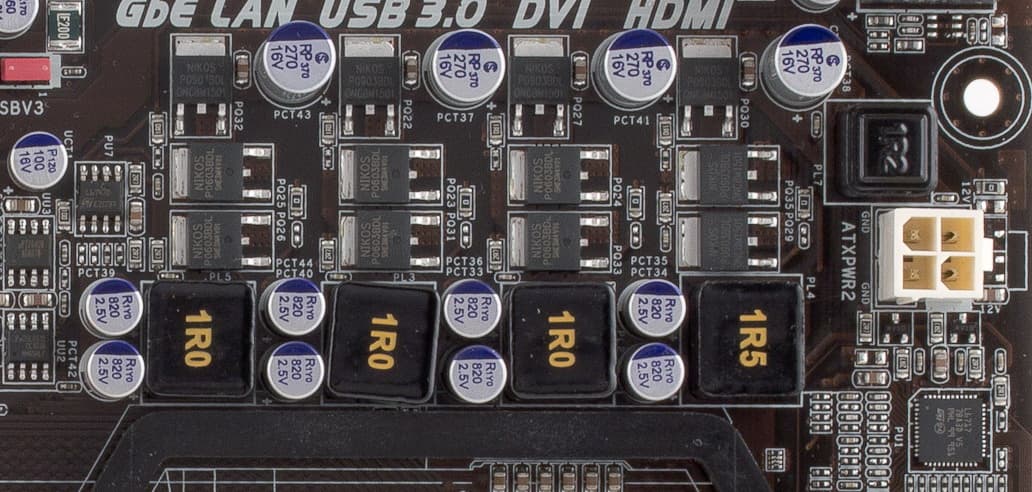

Стабилизатор питания для процессора имеет 4 канала по 3 полевых транзистора в каждом, в схеме установлены 8 конденсаторов по 820 мкФ и 4 — по 270 мкФ. Избыточной такую схему не назовешь, по сравнению с совсем дешевыми платами в данном случае лишь одно положительное отличие: все конденсаторы на плате твердотельные.

материнская плата Biostar A880GU3

Боевая раскраска для коробки, в которую упаковывается столь мирная и безобидная плата, совершенно не ориентированная на геймеров, смотрится не слишком уместно. В комплекте 2 шлейфа SATA, диск с драйверами и планка на заднюю панель. Хотя плата не входит в привилегированную серию, кое-какой софт в комплекте есть: утилиты для обновления BIOS и смены заставки, для мониторинга системных параметров. Руководство пользователя представлено на английском языке, но в конце имеются спецификации платы на разных языках, включая русский.

Функциональность

Плата основана на чипсете AMD 880G (северный мост AMD 880G и южный SB710). В качестве оперативной памяти может быть установлено до 8 ГБ DDR3-800/1066/1333/1600. Для подключения накопителей установлено 4 внутренних порта SATA 2.0, которые могут объединяться в режимы RAID 0, 1 и 0+1. Функциональность чипсета дополняют следующие контроллеры:

  • интегрированный звук (5.1-канальный HDA-кодек Realtek ALC662);
  • сетевой контроллер (Realtek RTL8111DL, интерфейс PCI-E x1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • USB 3.0 (ASMedia ASM1042, интерфейс PCI-E x1) с поддержкой 2 портов на задней панели;
  • cистемный мониторинг (ITE IT8721F), поддерживается режим автоматического управления частотой вращения процессорного вентилятора. В BIOS есть два автоматических профиля, соответствующих оптимальному охлаждению и пониженному уровню шума, а также предусмотрена возможность определить вручную температурные пороги для остановки и запуска вентилятора, условное значение, в соответствии с которым будет выбрана минимальная частота вращения, а также степень возрастания скорости вращения по мере роста температуры (для более плавного роста следует понизить эту величину, и наоборот — повысить, если вы хотите, чтобы под нагрузкой вентилятор быстрее выходил на максимальные обороты). Регулировка доступна как для 3-, так и для 4-контактных вентиляторов. Очень удобно наличие режима калибровки вентилятора, ведь не секрет, что одинаковые частоты вращения у разных вентиляторов соответствуют разным величинам управляющего напряжения.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ+0,13, −0,18Очень хорошо
Уровень шума, дБ (А)−88,1Хорошо
Динамический диапазон, дБ (А)88,2Хорошо
Гармонические искажения, %0,0039Очень хорошо
Гармонические искажения + шум, дБ (А)−81,1Хорошо
Интермодуляционные искажения + шум, %0,011Очень хорошо
Взаимопроникновение каналов, дБ−89,4Отлично
Интермодуляции на 10 кГц, %0,012Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Несмотря на то, что используется недорогой 5.1-канальный кодек, качество звука весьма высокое по меркам интегрированного решения. Другое дело, что ни один цифровой порт (кроме HDMI) не выведен на заднюю панель, это может слегка ограничить перспективы использования этой платы в составе медиацентра.

Разгон

Методику тестирования производительности, разгона и конфигурацию тестового стенда можно посмотреть на этой странице.

Настройки для разгона в BIOSНаличиеПримечание (диапазон регулировки)
Тайминги памяти+
Частота памяти+DDR3-800—DDR3-1600
Частота (множитель) шины HT+
Опорная частота ЦП +200—600 МГц
Коэффициент умножения ЦП +два параметра: для ядер и CPU NB
Возможность разблокировки ядер у соответствующих процессоров +через BIOS
Частота графического ядра в чипсете +100—999 МГц
Напряжение процессора++0,050—+0,300 В (CPU)
+0,050—+0,150 В (CPU NB)
Напряжение памяти+1,3—1,8 В
Напряжение северного моста+1,23—1,37 В
Напряжение HT-шины+1,22—1,37 В

(*) Диапазоны регулировки коэффициента умножения и напряжения процессора, а также шины HT в BIOS зависят от установленного процессора и приведены для используемого в наших тестах Phenom II X4 810. Использовалась версия BIOS P125 от 2011-01-25.

Набор параметров достаточный для большинства распространенных экспериментов с разгоном, поэтому успех будет определяться другими условиями — в первую очередь возможностями стабильного питания на повышенном напряжении.

 Phenom II X3 720 Black Edition (2,8 ГГц)Phenom II X4 810 (2,6 ГГц)
Тактовая частота ЦП, МГц38003380
Опорная частота (множитель), МГц200 (x19)260 (x13)
Напряжение питания ядра/CPU NB (по данным системного мониторинга BIOS), В1,48/1,301,40/1,30
Частота (множитель) CPU NB, МГц2600 (x13)2340 (x9)
Частота (множитель) шины HT, МГц2000 (x10)2080 (x8)
Частота памяти, МГцDDR3-1333DDR3-1040
Примечаниеразгон с увеличением множителей (ядра и CPU NB)разгон с увеличением опорной частоты, снижены множители CPU NB и шины HT

Разгон процессора с разблокированным множителем удался практически до максимума, хотя элементы стабилизатора напряжения при этом разогрелись весьма значительно. Исправно работает автоматический перезапуск с параметрами по умолчанию. Разгон процессора с помощью опорной частоты уперся в довольно распространенное ограничение, которые мы встречали на многих платах, и тут скорее всего схемы питания ни при чем. Наконец, разгонять графический процессор на этой плате я бы не рекомендовал, хотя помимо ручного разгона имеется даже автоматический режим, поднимающий частоту до 700 МГц, но радиатор на северном мосту очень простой и явно не имеет запаса на этот случай.

Производительность и экономичность

Для сравнения взяты результаты ранее протестированной платы Biostar TA880G HD на аналогичном чипсете, но из более дорогой серии и с «полнофункциональным» южным мостом.

дискретная графика (Radeon HD4850) Biostar A880GU3 Biostar TA880G HD
Архивирование в 7-Zip, мин:сек 2:182:16
Архивирование в WinRAR, мин:сек1:151:15
HDPlay (DXVA Off/On), CPU load 26%/3%25%/3%
FarCry 2 (Very High@1680×1050), fps6262
World in Conflict (Very High@1680×1050), fps2929

интегрированная графикаBiostar A880GU3 Biostar TA880G HD
Архивирование в 7-Zip, мин:сек 2:192:18
Архивирование в WinRAR, мин:сек1:161:16
HDPlay (DXVA Off/On), CPU load 41%/17%38%/11%
Crysis (Low@1024×768), fps3032
World in Conflict (Low@1680×1050), fps2629
FarCry 2 (Low@1280×720), fps3032

Минимальная разница обнаруживается лишь в тестах с использованием ресурсов интегрированного графического ядра: возможно, реальная частота графического ядра у младшей платы чуть ниже.

Потребляемая мощность

Мощность измеряется встроенным в блок питания ваттметром, для системы в целом.

Phenom II X4 810 + Radeon HD4850 Biostar A880GU3 Biostar TA880G HD
Редактирование текста, Вт (Cool’n’Quiet On)69 78
Редактирование текста, Вт (Cool’n’Quiet Off)91 107
Игра FarCry 2, Вт 151—187155—191

Phenom II X4 810 + чипсетная графика Biostar A880GU3 Biostar TA880G HD
Редактирование текста, Вт (Cool’n’Quiet On)30 15
Редактирование текста, Вт (Cool’n’Quiet Off)44 32
Игра FarCry 2, Вт 64—8161—78

Довольно неожиданный результат! Если при работе с дискретной видеокартой все предсказуемо: более высокая экономичность платы с менее «избыточным» стабилизатором питания вполне естественна. Но при работе с интегрированным видеоядром она должна быть еще более заметна, а не наоборот! Видимо что-то с управлением энергосбережением, возможно поправимое на уровне BIOS. Честно говоря, пользователей в данном случае может беспокоить не столько расход нескольких «лишних» десятков ватт в час, сколько больший нагрев и необходимость рассеивать это тепло. Ведь все эти ватты приходится отводить, что ограничивает возможности по сборке бесшумного компьютера в компактном корпусе или повышает «цену вопроса».

Выводы

Плата вполне подходит для сборки недорогого офисного или домашнего компьютера, особенно в тех случаях, когда пользователю необходимо обеспечить максимальную поддержку устаревшей периферии. И при этом она располагает и самым перспективным из современных внешних интерфейсов: USB 3.0. Наиболее естественно такая плата выглядит в конфигурации с процессором из середины линейки Athlon II, более мощные лучше устанавливать в платы с более основательными схемами питания и охлаждения, особенно если интересует стабильность в разгоне. Традиционно на современных платах Biostar можно похвалить продуманную схему управления процессорным вентилятором из BIOS, позволяющую собрать малошумную систему, используя «коробочный» или любой недорогой кулер.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя
