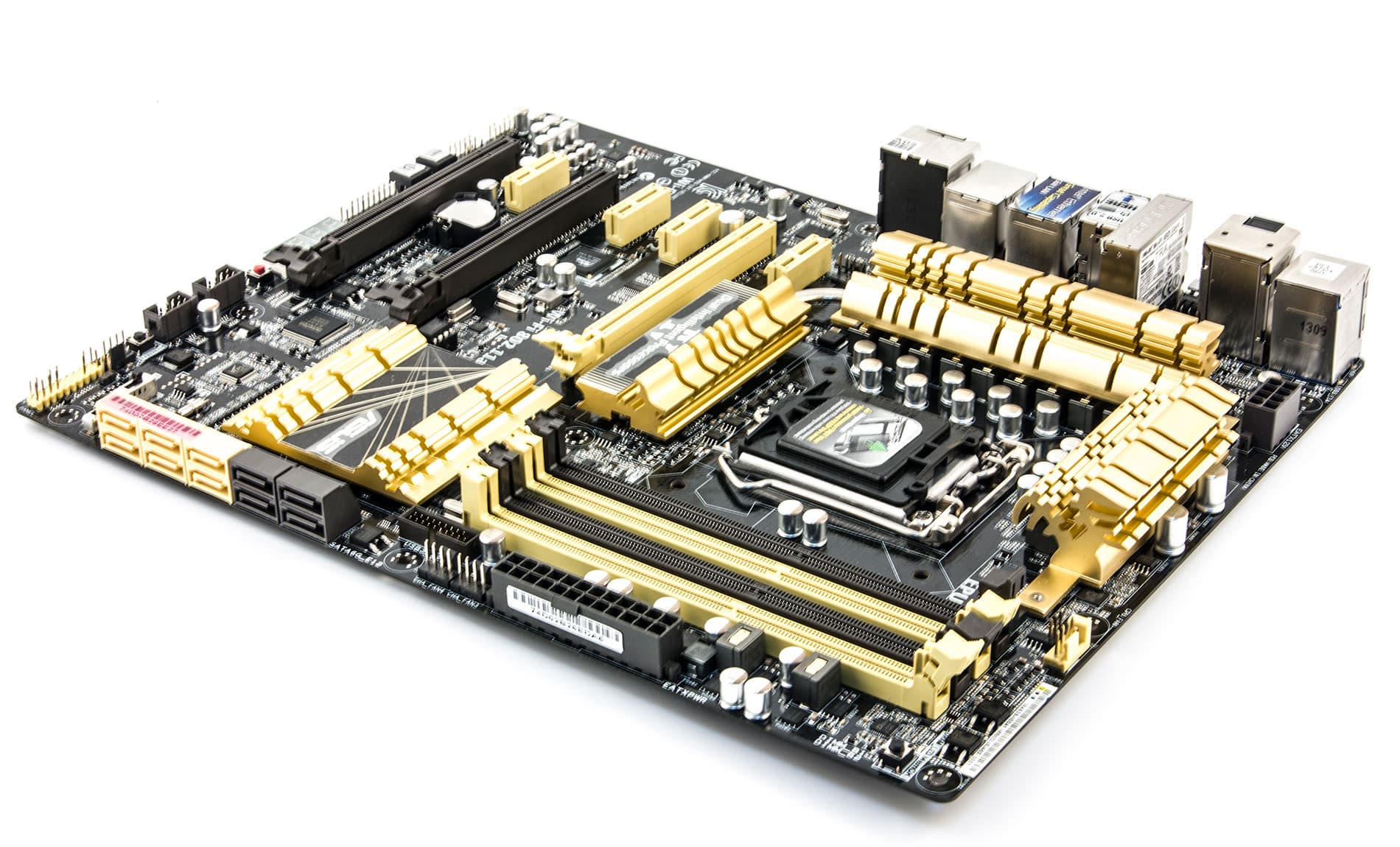

Материнская плата Asus Z87-Deluxe


Платы Asus серии Deluxe всегда отличаются богатой комплектацией и могут позиционироваться как универсальные решения, которые ориентированы на производительные ПК различного назначения. Это может быть и игровой ПК, и производительная рабочая станция, и просто домашний производительный универсальный компьютер. Тем не менее, платы этой серии не относятся к топовым решениям компании и ориентированы на массовый рынок.

В этой статье мы рассмотрим очередную новинку компании серии Deluxe – плату Asus Z87-Deluxe на топовом чипсете Intel Z87.

Комплектация и упаковка

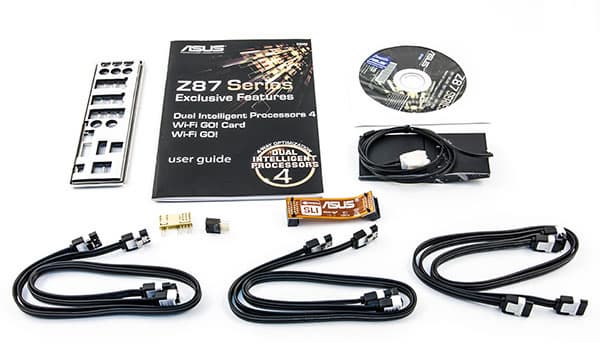

Плата Asus Z87-Deluxe поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка задней панели платы, антенна для модуля Wi-Fi и традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д. Как видим, комплектация этой платы достаточно богатая, хотя, конечно, в топовых платах комплектация еще богаче.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z87-Deluxe приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel Z87
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i217-V
Realtek 8111GR
Asus Wi-Fi Go! (Broadcom BCM4352)
Слоты расширения
2 × PCI Express 3.0 x16
2 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
4 × PCI Express 2.0 x1
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
4 × SATA 6 Гбит/с (ASMedia ASM1061)
Количество USB портов
8 × USB 3.0
8 × USB 2.0

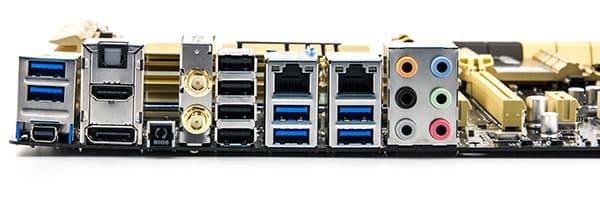

Разъемы на задней панели
1 × HDMI
1 × Mini-DisplayPort
1 × DisplayPort
1 × S/PDIF (оптический, выход)
6 × USB 3.0
4 × USB 2.0
2 × RJ-45
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
6 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)

Форм-фактор

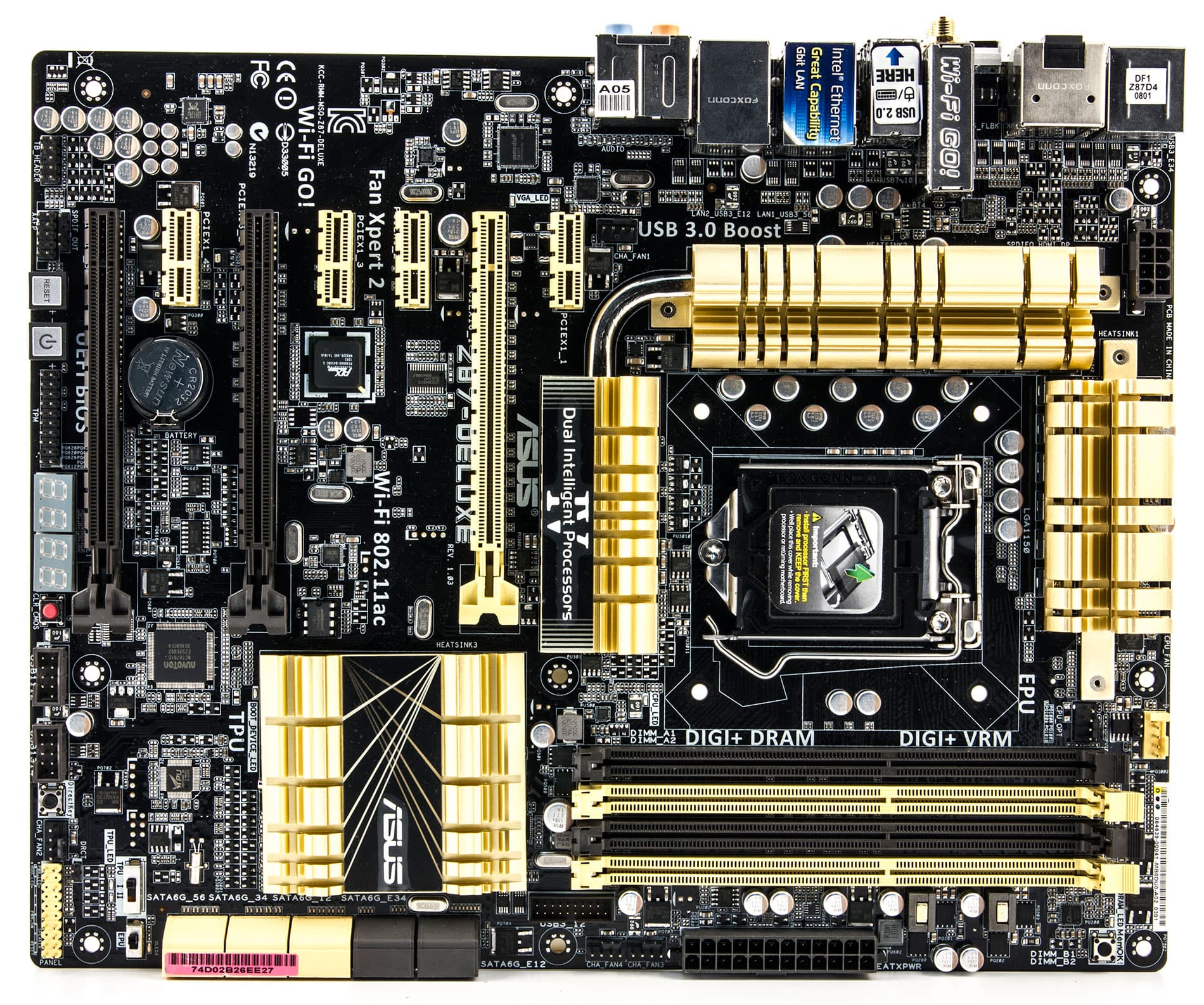

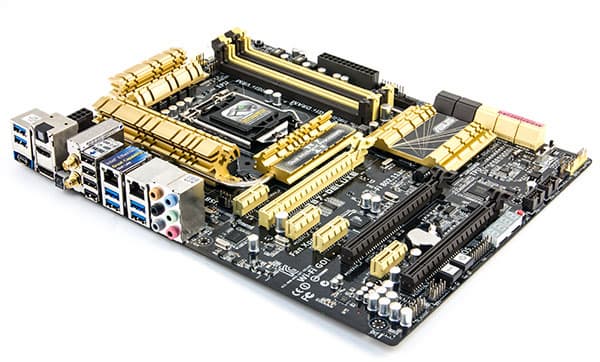

Плата Asus Z87-Deluxe выполнена в форм-факторе ATX (305×244 мм). То есть данная плата может быть установлена в корпус, поддерживающий платы с форм-фактором ATX или большие по размеру.

Чипсет и процессорный разъем

Плата Asus Z87-Deluxe основана на топовом чипсете Intel Z87 и естественно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модуля на каждый из двух каналов памяти с максимальным объемом до 32 ГБ (при использовании 8-гигабайтных модулей). Слоты памяти, относящиеся к разным каналам памяти, помечены разным цветом, что удобно при установке модулей памяти.

Отметим также, что плата поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате имеется два слота с форм-фактором PCI Express 3.0 x16, один слот с форм-фактором PCI Express 2.0 x16 и четыре слота PCI Express 2.0 x1.

Слоты с форм-фактором PCI Express 3.0 x16 выполнены с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell, которые, с использованием четырех мультиплексоров/демультиплексоров ASMedia ASM1480 линий PCI Express 3.0, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессору), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

При установке двух дискретных видеокарт на плате поддерживаются технологии NVIDIA SLI и AMD CrossFire.

Слот с форм-фактором PCI Express 2.0 x16 всегда функционирует на скорости x4 и реализован с использованием четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87 (по сути, это слот PCI Express 2.0 x4 в форм-факторе PCI Express 2.0 x16). Отметим, что данный порт совместим и с устройствами, имеющими интерфейс PCI Express x1.

Аналогично, четыре слота PCI Express 2.0 x1 реализованы с использованием четырех линий PCI Express 2.0, поддерживаемых чипсетом Intel Z87.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel Z87 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется порты Mini-DisplayPort 1.2 и DisplayPort 1.2 (максимальное разрешение 3840×2160@60 Гц), а также HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц). Наличие трех видеоразъемов позволяет подключить к плате одновременно три монитора.

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено десять портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Еще четыре порта SATA 6 Гбит/с реализованы на базе двух двухпортовых SATA-контроллеров ASMedia ASM1061.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0 и восемь портов USB 2.0. Четыре порта USB 3.0 и все порты USB 2.0 реализованы на базе интегрированного в чипсет контроллера (всего чипсет Intel Z87 поддерживает до 14 портов USB из которых до 6 портов могут быть портами USB 3.0). Причем, из этих портов два порта USB 3.0 и четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрены соответствующие разъемы.

Еще один порт USB 3.0 используется для подключения четырехпортового USB-хаба ASMedia ASM1074, который дает еще четыре порта USB 3.0. Эти четыре порта выведены на заднюю панель платы. Отметим, что все порты USB 3.0 поддерживают возможность подключения накопителей (Boot Device) с загрузочной операционной системой.

Аудиоподсистема

Аудиоподсистема материнской платы Asus Z87-Deluxe включает в себя 8-канальный (7.1) HD-аудиокодек Realtek ALC1150. Ну а на задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Z87-Deluxe реализовано два гигабитных интерфейса.

Один интерфейс основан на базе PHY-контроллера (контроллер физического уровня) Intel i217-V (используется контроллер MAC-уровня, интегрированный в чипсет). В основе второго интерфейса лежит сетевой контроллер Realtek 8111GR.

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!

В руководстве пользователя указывается, что данный модуль поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 ГГц).

Модуль беспроводной связи Asus Wi-Fi GO! основан на чипе Broadcom BCM4352, который поддерживает стандарт 802.11aс с макимальной скоростью передачи до 867 Mбит/с.

Соответственно, в комплекте к плате прилагается и антенна, позволяющая формировать два пространственных канала связи.

Также отметим, что модуль Asus Wi-Fi GO! имеет и встроенные чип Bluetooth V4.0.

Дополнительные особенности

Если посчитать количество дополнительных контроллеров с интерфейсом PCI Express 2.0, интегрированных на плату Asus Z87-Deluxe, а также учесть наличие четырех слотов PCI Express 2.0 x1 и одного слота PCI Express x4 (с форм-фактором PCI Express x16), то получится, что требуется 13 линий PCI Express 2.0. Действительно, четыре слота PCI Express 2.0 x1 и один слот PCI Express x4 – это уже 8 линий PCI Express 2.0. Добавим к этому два сетевых контроллера (Intel I217-V и Realtek 8111GR), два SATA-контроллера ASMedia ASM1061 и разъем для модуля беспроводной связи Asus Wi-Fi Go!, который также задействует одну линию PCI Express 2.0. В результате получим, что задействовано ровно 13 линий PCI Express 2.0. В то же время, сам чипсет Intel Z87 имеет встроенный контроллер только на 8 линий PCI Express 2.0. То есть не хватает 5 линий PCI Express 2.0.

Проблема нехватки линий PCI Express 2.0 решается за счет применение 8-портового коммутатора PLX PEX 8608 на 8 линий PCI Express 2.0.

Если говорить о других дополнительных особенностях платы Asus Z87-Deluxe, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Кроме того, имеются кнопки ClearCMOS и DirectKey (последняя позволяет заходить в BIOS Setup). На заднюю панель платы выведена кнопка USB BIOS Flashback, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки.

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.

Кроме того, имеется и расширенный индикатор POST-кодов (два двухсимвольных индикатора), которые позволяют производить расширенную диагностику системы при ее загрузке.

Ну и, кроме того, как и большинство новых плат Asus на чипсетах Intel 8-серии, плата Asus Z87-Deluxe поддерживает такую маркетинговую технологию, как Dual Intelligent Processors 4, которая объединяет в себе четыре технологии: Digi+ Power, TPU, EPU и Fan Xpert 2. Соответственно, на плате имеются переключатели EPU (Energy Processing Unit) и TPU (Turbo Processing Unit).

Система питания

Как и большинство плат, модель Asus Z87-Deluxe имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

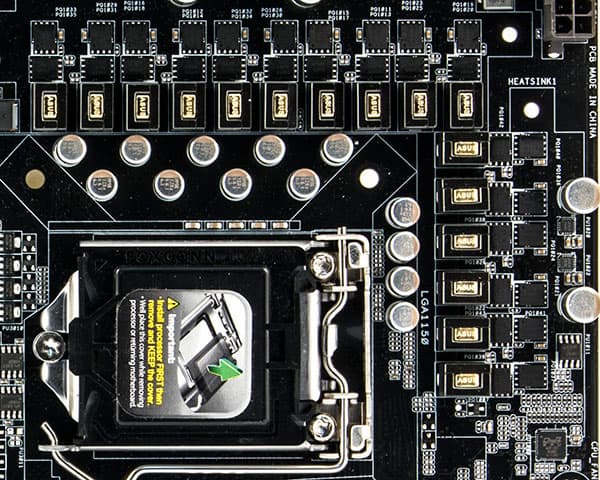

Регулятор напряжения питания процессора на плате является 16-канальным и основан на PWM-контроллере Digi+ c маркировкой ASP 1251. Сами каналы питания построены с использованием дискретных MOSFET-транзисторов и драйверов International Rectifier IR3535, которые расположены с обратной стороны платы.

Система охлаждения

Для охлаждения различных компонент на плате Asus Z87-Deluxe предусмотрены четыре радиатора, сделанные, как это пишут в полицейских протоколах, из металла желтого цвета. Один радиатор установлен на чипсете, еще три, в форме буквы "П", установлены вокруг процессорного разъема. Два радиатора закрывают MOSFET-транзисторы регулятора напряжения питания процессора, а еще один закрывает четыре мультиплексора/демультиплексора ASMedia ASM1480 линий PCI Express 3.0, что, собственно, совершенно излишне, поскольку они не нагреваются. Впрочем, задача этого радиатор состоит не в том, чтобы отводить тепло от чипов ASMedia ASM1480, а скорее, наоборот, подводить к ним тепло.

Дело в том, что он связан тепловой трубкой с одним из радиаторов MOSFET-транзисторов и фактически является не радиатором чипов ASMedia ASM1480, а продолжением радиатора MOSFET-транзисторов. Впрочем, эффективность такого решения весьма спорная и, по сути, этот третий радиатор чисто декоративный.

Помимо трех радиаторов имеется еще и две металлические пластины, расположенные на обратной стороне платы. Эти пластины закрывают MOSFET-драйверы IR3535.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов.

Разъем CPU_FAN поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы и имеет функцию авто-определения типа подключенного вентилятора (как на всех новых платах Asus). Для этого, на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате автоматически определять тип подключенного вентилятора.

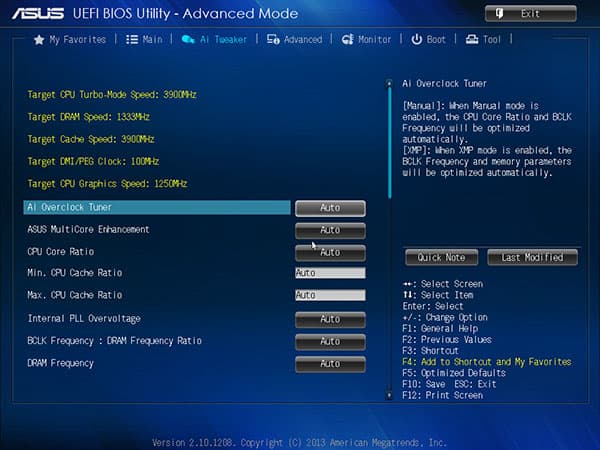

BIOS

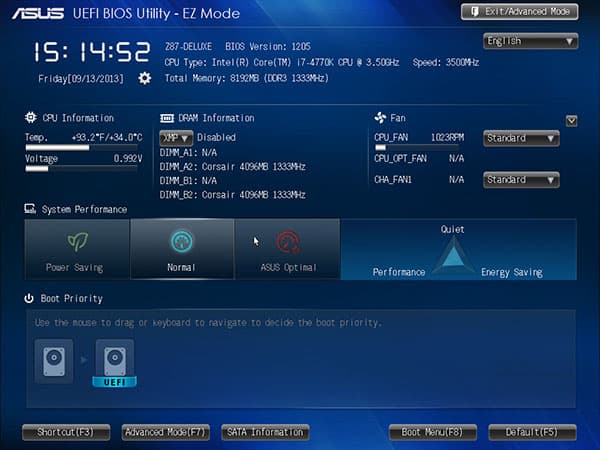

На всех платах компании Asus с чипсетом Intel Z87 используется практически одинаковый по своему интерфейсу и возможностям UEFI BIOS. Исключение составляют лишь платы серии Asus Maximus VI, где UEFI BIOS имеет несколько иной интерфейс и предполагает расширенные возможности по разгону процессора. Что же касается платы Asus Z87-Deluxe, то на ней стандартный, если можно так выразиться, UEFI BIOS для плат Asus на базе чипсета Intel Z87.


Собственно, об особенностях UEFI BIOS на платах Asus можно узнать из статьи, посвященной плате Asus Sabertooth Z87

Возможности по разгону

Традиционно все платы на базе чипсетов Intel 8-й серии мы проверяем на возможность разгона с использованием одного и того же процессора Intel Core i7-4770K. При этом разгон производится только через UEFI BIOS путем изменения коэффициента умножения одновременно для всех вариантов количества загруженных ядер процессора.

Для платы Asus Z87-Deluxe мы получили следующие результаты.

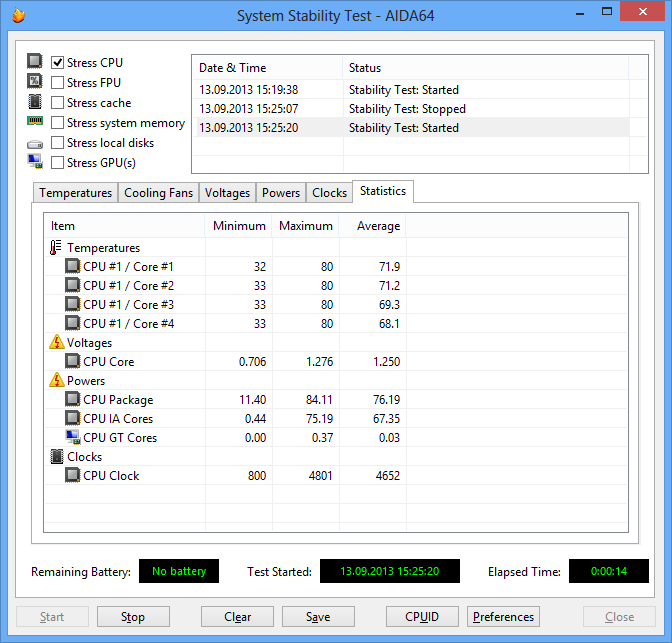

При частоте BCLK 100 МГц нам удалось разогнать процессор Intel Core i7-4770K до частоты 4,8 ГГц (коэффициент умножения 48). При этом максимальная температура процессора не превосходила 80 °С при его загрузке стресс-тестом Stress CPU из пакета AIDA64 Extreme Edition. Никаких дополнительных настроек в UEFI BIOS не производилось.

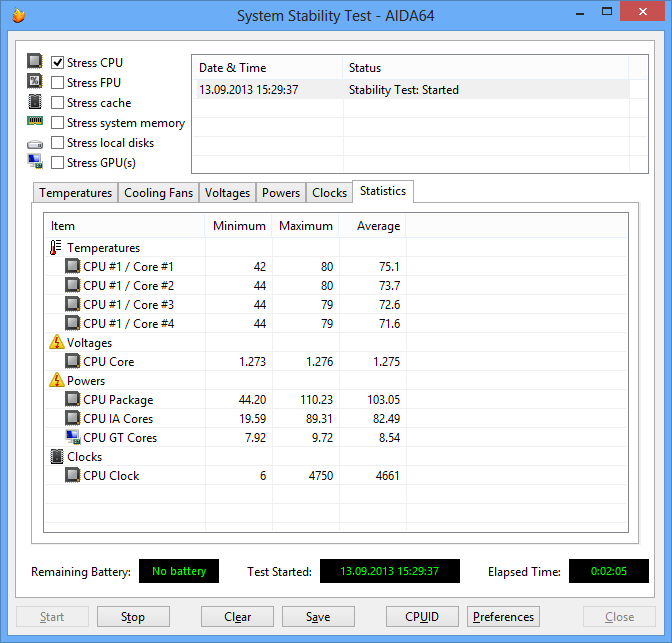

При частоте BCLK 125 МГц нам удалось разогнать процессор до частоты 4,75 ГГц (коэффициент умножения 38). Температура процессора в режиме экстремальной загрузки так же не превосходила 80 °С.

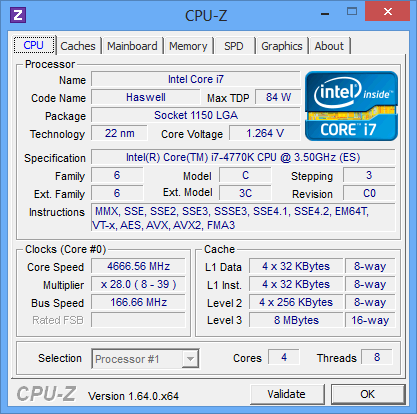

С частотой BCLK Frequency 167 МГц, как и на всех платах Asus, наблюдается следующий баг. Как только устанавливается коэффициент умножения для ядер процессора, автоматически отключается режим Turbo Mode. Если режим Turbo Mode принудительно включить, то коэффициент умножения для ядер процессора принимаетзначение Auto. Тем не менее, несмотря на отключение режима Turbo Mode, при опорной частоте ядер процессора 167 МГц для них все равно устанавливается выбранный коэффициент умножения и они работают на нужной частоте. В частности, мы разогнали процессор до частоты 4,665 (коэффициент умножения 28), а температура процессора в режиме экстремальной загрузки оказалась даже немного ниже, чем в двух предыдущих случаях и составила 79 °С.


Нужно отметить, что по возможности разгона процессоров данная плата ничем не отличается от других плат Asus. Абсолютно тех же результаты по разгону процессора Intel Core i7-4770K мы получали и на всех других платах компании Asus.

Вообще, нужно отметить, что разгонные возможности разблокированных процессоров Haswell мало зависят от самой материнской платы. Тут важнее, какой именно кристалл вам достался.

Фирменные утилиты

В комплекте с платой Asus Z87-Deluxe поставляется и ряд фирменных утилит. Собственно, набор утилит традиционен и мы его уже описывали.

Выводы

Вообще, нужно сказать, что на плате Asus Z87-Deluxe много всего лишнего, что отрицательно сказывается на ее стоимости. И именно по этой причине плата вряд ли станет массовым продуктом и получит признание пользователей. Ну действительно: зачем на плате четыре слота PCI Express x1, с учетом того, что на ней уже установлен модуль Wi-Fi и реализовано два сетевых гигабитных интерфейса? Ну, можно поставить TV-тюнер, хотя с сегодняшним развитием интернета эти устройства потеряли свою актуальность. Можно даже предположить, что кого-то не устроит аудиокодек Realtek ALC1150 и вместо этого возникнет потребность в установке дискретной звуковой карты (хотя это уже из области фантастики). Но зачем еще два слота PCI Express x1? Сомнительна также необходимость в десяти портах SATA 6 Гбит/c: для абсолютного большинства пользователей достаточно шести портов, реализованных через чипсет. И получается, что если с платы убрать все лишнее, то не нужно было бы городить огород с коммутатором PLX PEX8608. Получилось бы и дешевле, и практичнее, и логичнее, но это уже была бы другая плата. И такие платы в ассортименте Asus есть. Что же касается Asus Z87-Deluxe, то в ней все хорошо, но дорого. И бо́льшая часть того, что имеется, попросту бессмысленна.
