Материнская плата Asus Z170 Pro Gaming/Aura


Летом прошлого года мы делали обзор материнской платы Asus Z170 Pro Gaming. Однако не так давно компания Asus выпустила на рынок ее модифицированный вариант под названием Asus Z170 Pro Gaming/Aura. Отличий между Asus Z170 Pro Gaming и Asus Z170 Pro Gaming/Aura не так много, но они есть. Новая модель ориентирована в большей степени на любителей моддинга и имеет систему настраиваемой светодиодной подсветки. Итак, рассмотрим эту новинку подробнее.

Комплектация и упаковка

Поскольку плата Asus Z170 Pro Gaming/Aura не относится к элитной серии Asus, комплект ее поставки довольно скромный.

Она поставляется в достаточно компактной коробке на которой расписаны все достоинства данной платы. Есть и традиционная реклама игры World of Warships, причем купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

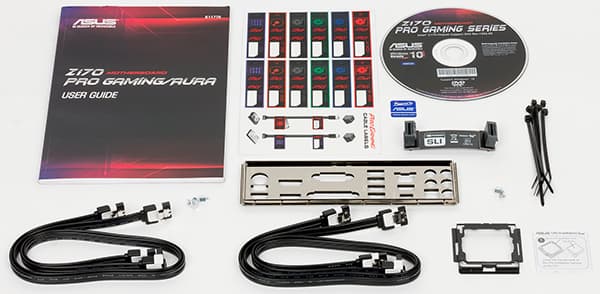

В комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы. Кроме того, имеется специальная пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Есть в комплекте и набор пластиковых стяжек (в варианте платы Asus Z170 Pro Gaming таких стяжек не было) и даже специальный крепежный набор для монтажа на плату декоративных элементов, сделанных на 3D-принтере.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170 Pro Gaming/Aura приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Слоты расширения
2 × PCI Express 3.0 x16 (режим работы x16/x8)
1 × PCI Express 3.0 x16 (режим работы x4/x2)
3 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
8 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

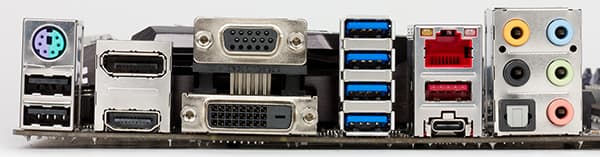

Разъемы на задней панели
4 × USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 1.4
1 × DVI-D
1 × VGA
1 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
1 × M.2
1 разъем COM-порта
5 разъемов для подключения 4-контактных вентиляторов
1 разъем Extension FAN
1 разъем ROG Extension
1 разъем термодатчика
1 разъем для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1712295955
Розничные предложения L-1712295955-5

Форм-фактор

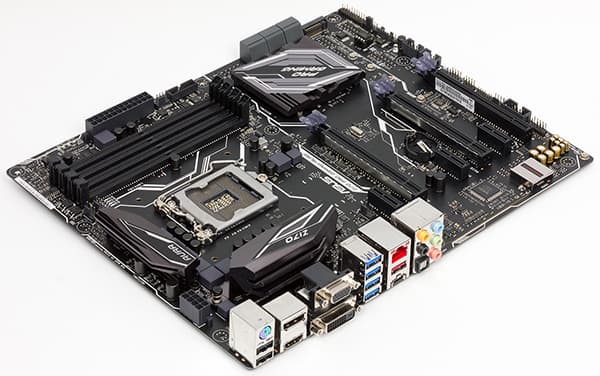

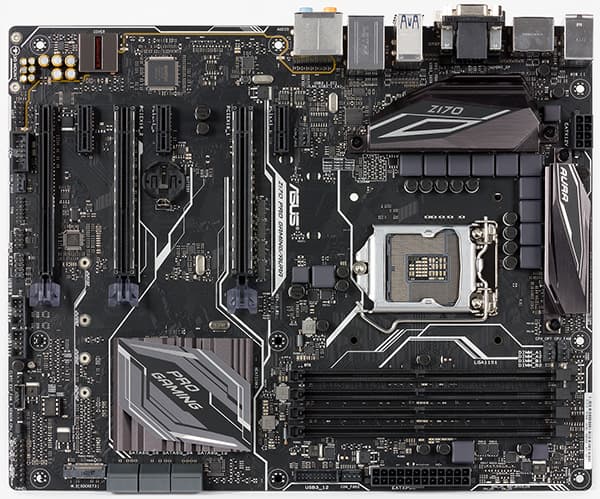

Плата Asus Z170 Pro Gaming/Aura выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

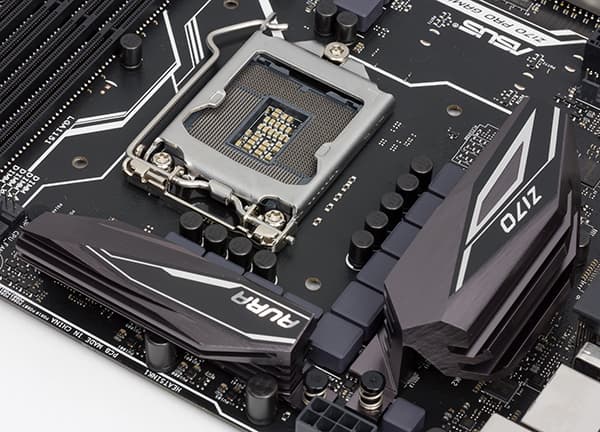

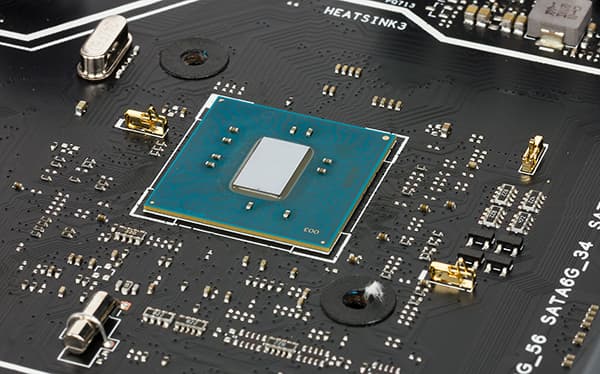

Плата Asus Z170 Pro Gaming/Aura основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.


Память

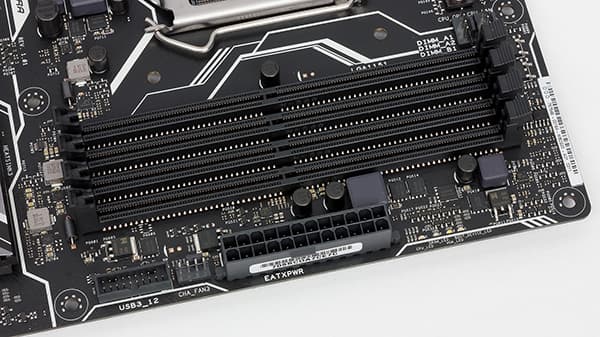

Для установки модулей памяти на плате Asus Z170 Pro Gaming/Aura предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

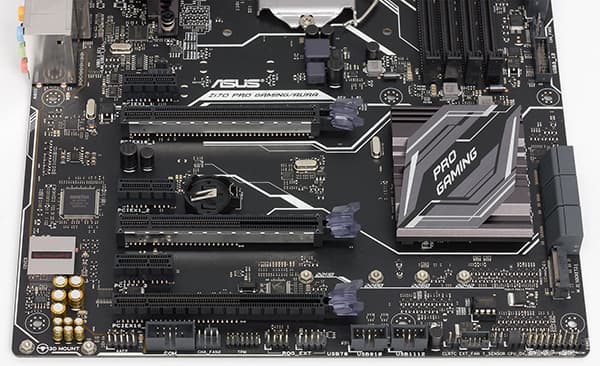

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Z170 Pro Gaming/Aura имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1 и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора Skylake-S, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата Asus Z170 Pro Gaming поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z170.

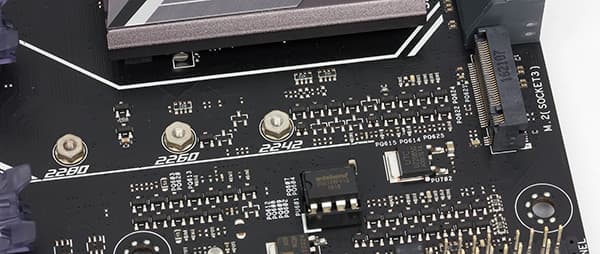

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и порт SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц), DVI-D (1920×1200@60 Гц) и VGA (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.

По поводу видеовыхода VGA (разъем D-Sub) напомним, что в процессоре Skylake-S более нет шины FDI для соединения с чипсетом, и видеовыход VGA реализуется путем дополнительного преобразования цифрового видеовыхода в аналоговый.

SATA-порты

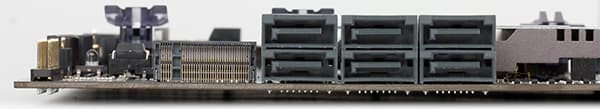

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим, что на плате Asus Z170 Pro Gaming имелся также разъем SATA Express, однако в варианте Asus Z170 Pro Gaming/Aura его уже нет. Фактически, в плане набора различных слотов, разъемов и портов, отсутствие разъема SATA Express на плате Asus Z170 Pro Gaming/Aura — это единственное отличие между этой платой и Asus Z170 Pro Gaming.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и восемь портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

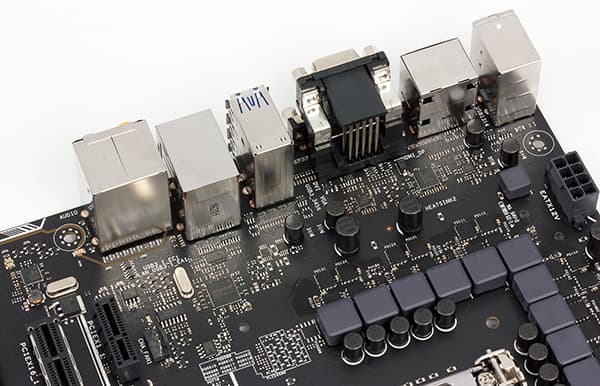

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Причем этот контроллер подключен к чипсету двумя линиями PCIe 3.0.

Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170 Pro Gaming/Aura имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет 26 высокоскоростных портов ввода/вывода, в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 20 портов.

А теперь посмотрим, как все это реализовано в варианте платы Asus Z170 Pro Gaming/Aura.

Собственно, здесь очень просто и разделяется лишь один порт SATA 6 Гбит/с. Если разъем M.2 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Если же задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться только в режиме PCIe.

Если посчитать общее количество реализованных чипсетных высокоскоростных портов ввода вывода, то их окажется не более 26 в зависимости. Это шесть портов USB 3.0, шесть портов SATA 6 Гбит/с и четырнадцать портов PCIe 3.0.

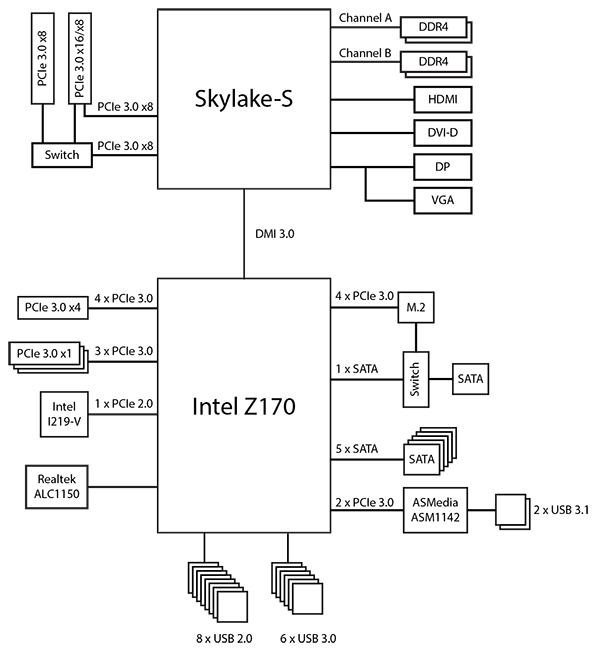

Блок-схема платы Asus Z170 Pro Gaming/Aura показана на рисунке.

Дополнительные особенности

Кроме отсутствия разъема SATA Express, плата Asus Z170 Pro Gaming/Aura отличается от модели Asus Z170 Pro Gaming наличием двух дополнительных особенностей, ориентированных на любителей моддинга.

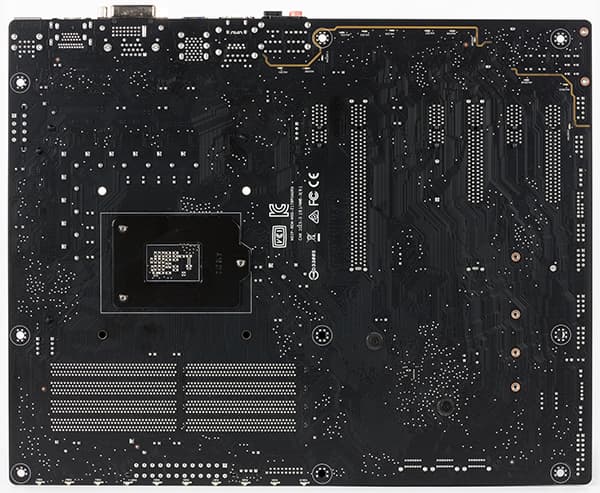

Прежде всего с обратной обратной платы на переднем ее крае (под 24-контактным разъемом питания) расположена панель из десяти RGB-светодиодов, режим работы которых можно настраивать. Предусмотрено 12 различных режимов свечения, причем можно даже выбрать режим, при котором цвет светодиодов будет соответствовать текущей температуре процессора. Для моддинговых корпусов такую подсветку можно выгодно обыграть.

Подсвечивается также и зона аудиотракта. С обратной стороны платы, вдоль полупрозрачной полоски, выделяющей зону аудиотракта, расположены красные светодиоды. Свет от этих светодиодов очень яркий и за счет отражения от панели корпуса к которой крепится материнская плата, создается эффект подсветки платы.

Кроме того, в одном из углов платы имеется специальное место (3D Mount), которое предназначено для крепления декоративных элементов, напечатанных на 3D-принтере. Причем на сайте компании Asus можно даже скачать вариант чертежа такого элемента с логотипом компании Asus.

Еще одно новшество на плате Asus Z170 Pro Gaming/Aura заключается в том, что два слота с форм-фактором PCI Express x16 получили металлический кожух. Такие кожухи на слотах — это новомодный тренд. Бессмысленно, но красиво.

Во всем остальном плата Asus Z170 Pro Gaming/Aura не отличается от Asus Z170 Pro Gaming. На ней нет ни отдельных кнопок включения и перезагрузки, ни индикатора POST-кодов и пр.

Имеется лишь две перемычки: Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (предназначен для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах).

Также, пожалуй, стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров, которые приобретаются отдельно.

Кроме того, имеется и специальный разъем FAN Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.

Система питания

Как и большинство плат, модель Asus Z170 Pro Gaming/Aura имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

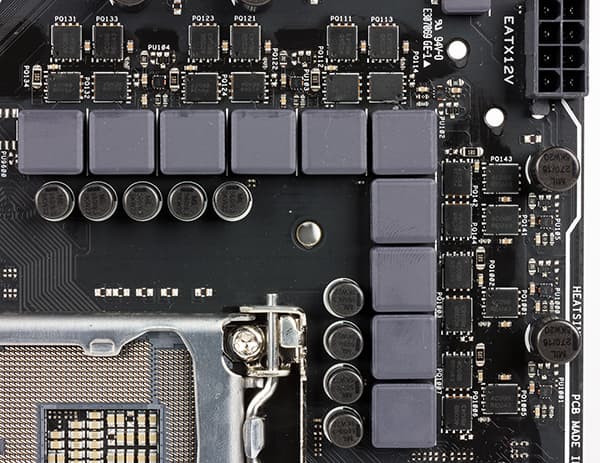

Регулятор напряжения питания процессора в данном случае точно такой же, как и на плате Asus Z170 Pro Gaming. Это 10 каналов питания на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFS4C09B и NTMFS4C06B компании On Semiconductor.

Система охлаждения

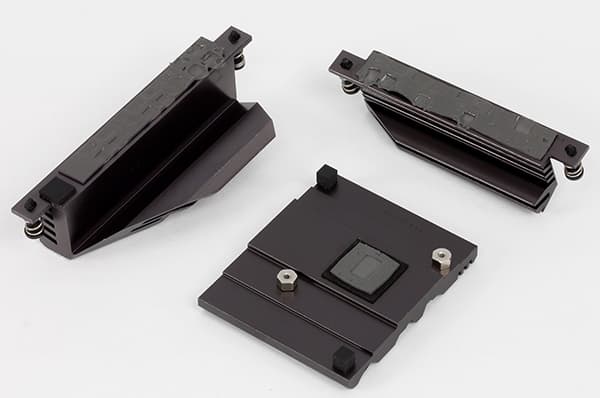

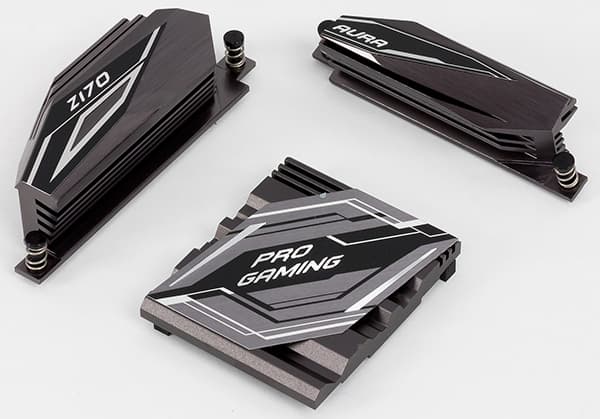

Для охлаждения различных тепловыделяющих компонентов, на плате Asus Z170 Pro Gaming/Aura предусмотрено в совокупности три радиатора. Один из них установлен на чипсете, а еще два расположены с двух сторон от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания процессора.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

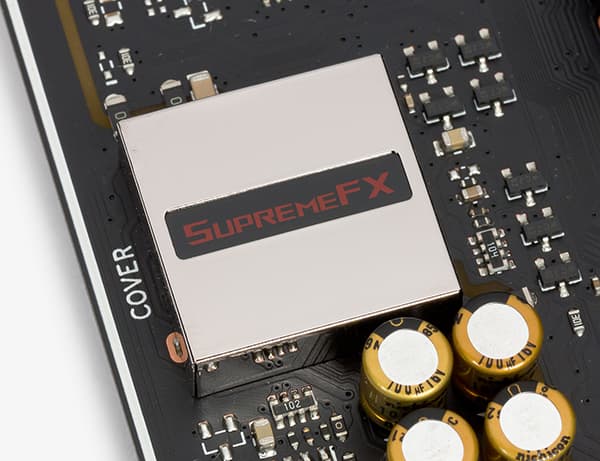

На плате Asus Z170 Pro Gaming/Aura аудиоподсистема основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170 Pro Gaming/Aura получил оценку «Очень хорошо».

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−80,9
Хорошо
Динамический диапазон, дБ (А)
80,9
Хорошо
Гармонические искажения, %
0,0072
Очень хорошо
Гармонические искажения + шум, дБ (A)
−74,1
Посредственно
Интермодуляционные искажения + шум, %
0,020
Очень хорошо
Взаимопроникновение каналов, дБ
−78,7
Очень хорошо
Интермодуляции на 10 кГц, %
0,018
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

По своему интерфейсу и возможностям UEFI BIOS на плате Asus Z170 Pro Gaming/Aura почти не отличается от UEFI BIOS на плате Asus Z170 Pro Gaming. Отличие лишь в том, что в варианте платы Asus Z170 Pro Gaming/Aura добавлен пункт, позволяющей отключать RGB-подсветку. Описывать все возможности этой совершенно стандартной UEFI BIOS мы не станем и если кому-то это интересно, то прочитать о возможностях UEFI BIOS можно в статье, посвященной плате Asus Z170 Pro Gaming.

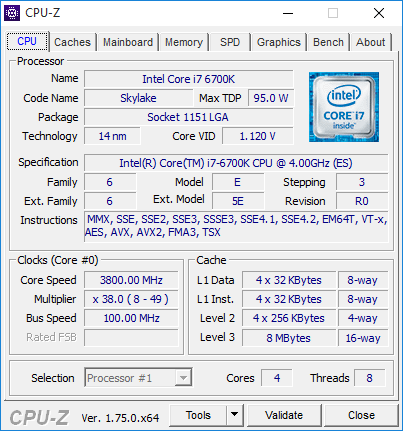

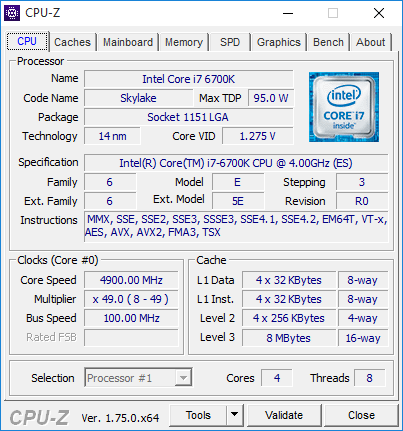

Отметим лишь, что как и на большинстве плат от компании Asus, на плате Asus Z170 Pro Gaming/Aura нам удалось разогнать наш вариант процессора Intel Core i7-6700K до тактовой частоты 4,9 ГГц.

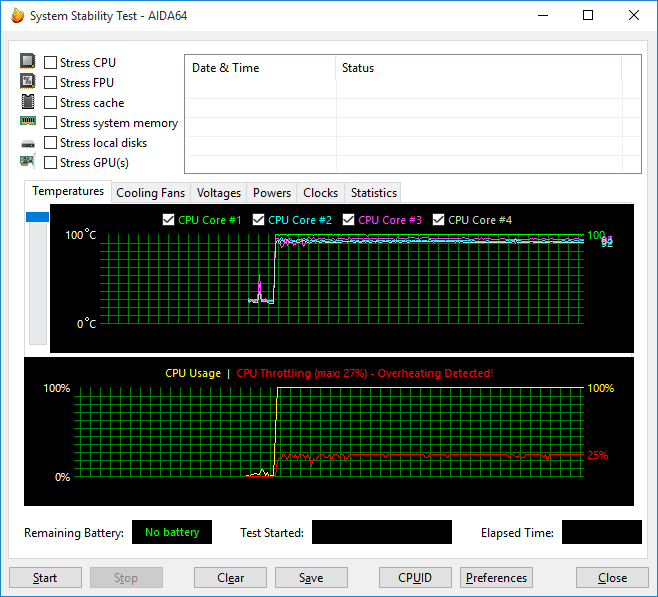

Правда, при разгоне до такой частоты в режиме стрессовой загрузки процессора (утилита Prime95) мгновенно достигается критическое значение температуры процессора и в результате троттлинга тактовая частота опускается до 3,8 ГГц. Но самое главное, что компьютер при этом стабильно работает.


Измерение температуры радиатора MOSFET-транзисторов с использованием пирометра показало, что в режиме стрессовой загрузки процессора температура не повышается выше 56 °C. Температура в режиме простоя составляет 35 °C.

Выводы

Как мы уже отмечали, Asus Z170 Pro Gaming/Aura представляет собой обновленный вариант платы Asus Z170 Pro Gaming. Различия между этими платами минимальны. В обновленной модели имеется настраиваемая подсветка, есть специальное место для крепления декоративных элементов, сделанных на 3D-принтере, отсутствует разъем SATA Express, а два слота с форм-фактором PCI Express x16 получили металлический кожух. Вот, собственно, и все различия.

Плата Asus Z170 Pro Gaming/Aura — это не топовый продукт, тут нет излишних «наворотов», но есть все, что необходимо. Несколько удивляет наличие видеоразъема VGA (он реализован не через чипсет, а путем дополнительного преобразования цифрового сигнала в аналоговый). Не очень понятно, зачем нужен этот устаревший видеоразъем, тем более если плата позиционируется как игровая и ориентирована на использование дискретной видеокарты.

В целом, можно сказать, что плата Asus Z170 Pro Gaming/Aura, как и модель Asus Z170 Pro Gaming, вполне подойдет и для создания производительных компьютеров с широкими функциональными возможностями, и для сборки мощных игровых ПК. Кроме того, она реализует отличные возможности для разгона системы.

Если выбирать между Asus Z170 Pro Gaming/Aura и Asus Z170 Pro Gaming, то новой модели стоит отдать предпочтение в том случае, если вы увлекаетесь моддингом. Конечно, здесь нет возможности подключить RGB-ленту, да и сама подсветка на топовых платах Asus куда круче, чем на плате плате Asus Z170 Pro Gaming/Aura. Но там и стоимость совсем другая. Если же все эти «елочные гирлянды» только раздражают, то лучше, конечно, остановиться на плате Asus Z170 Pro Gaming.

На момент написания статьи средняя стоимость платы Asus Z170 Pro Gaming/Aura составляла 12 тысяч рублей, а платы Asus Z170 Pro Gaming — на тысячу меньше.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
