Материнская плата Asus Z170-Premium


В конце прошлого года компания Asus анонсировала материнскую плату Asus Z170-Premium на чипсете Intel Z170, которая относится к серии плат Asus Signature. У нас появилась возможность подробно познакомиться с этой новинкой.

Комплектация и упаковка

Плата Asus Z170-Premium поставляется в достаточно компактной коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий.

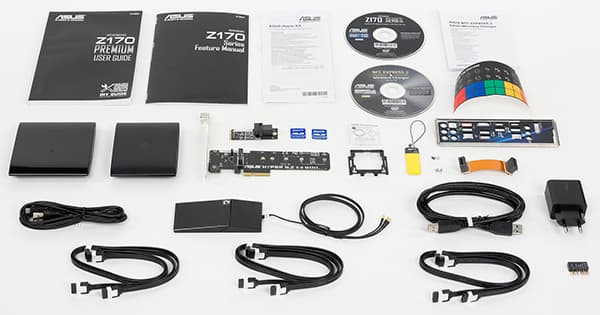

Комплектация этой платы однозначно указывает на то, что перед нами топовый продукт компании. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы, антенна для встроенного Wi-Fi-модуля, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и пр. к разъемам на плате, а также пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Можно, конечно, установить процессор старым, «классическим» способом, но с рамкой обеспечивается гарантия того, что контакты в процессорном разъеме не будут повреждены.


Это, что называется, стандартная комплектация для плат Asus топового сегмента. Но в варианте платы Asus Z170-Premium этим не ограничивается. Дополнительно в комплект поставки входит плата Asus Hyper M.2 x4 Mini, которая представляет собой переходник с разъема PCI Express 3.0 x4 на разъем M.2. Также имеется и переходник Asus Hyper Kit. Это отдельная карта расширения, вставляемая в разъем M.2, а на ней имеется разъем SFF-8639 (Mini-SAS HD), к которому подключается соответствующий кабель при использовании SAS-накопителя.

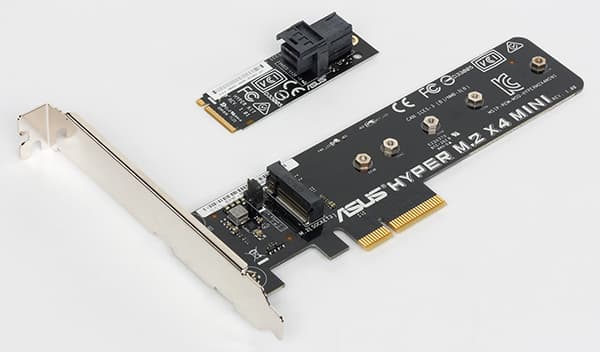

Кроме того, в комплекте с платой Asus Z170-Premium поставляется и специализированный NFC-комплект Asus NFC Express 2, который включает NFC-модуль и NFC-метку. И наконец, в комплект входит беспроводное индукционное зарядное устройство стандарта WPC Qi 1.0/1.1. Более подробно о Asus NFC Express 2 и беспроводной зарядке мы расскажем далее.

Как видим, комплектация платы соответствует премиум-классу, так что название Asus Z170-Premium вполне себя оправдывает.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170-Premium приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Intel i211-AT
Asus WiFi Go! (802.11a/b/g/n/ac)
Слоты расширения
1 × PCI Express 3.0 x16 (режим работы x16/x8)
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
4 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
1 × U.2 (PCIe 3.0 x4)
SATA-разъемы
8 × SATA 6 Гбит/с (включая четыре порта от двух разъемом SATA Express)
2 × SATA Express
USB-порты
6 × USB 3.0
6 × USB 2.0
2 × USB 3.1 (Type A)
2 × USB 3.1 (Type C)

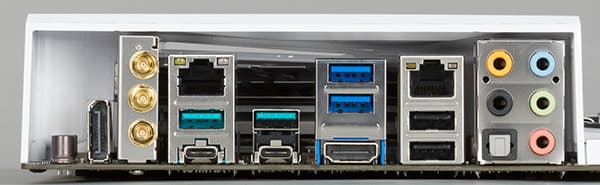

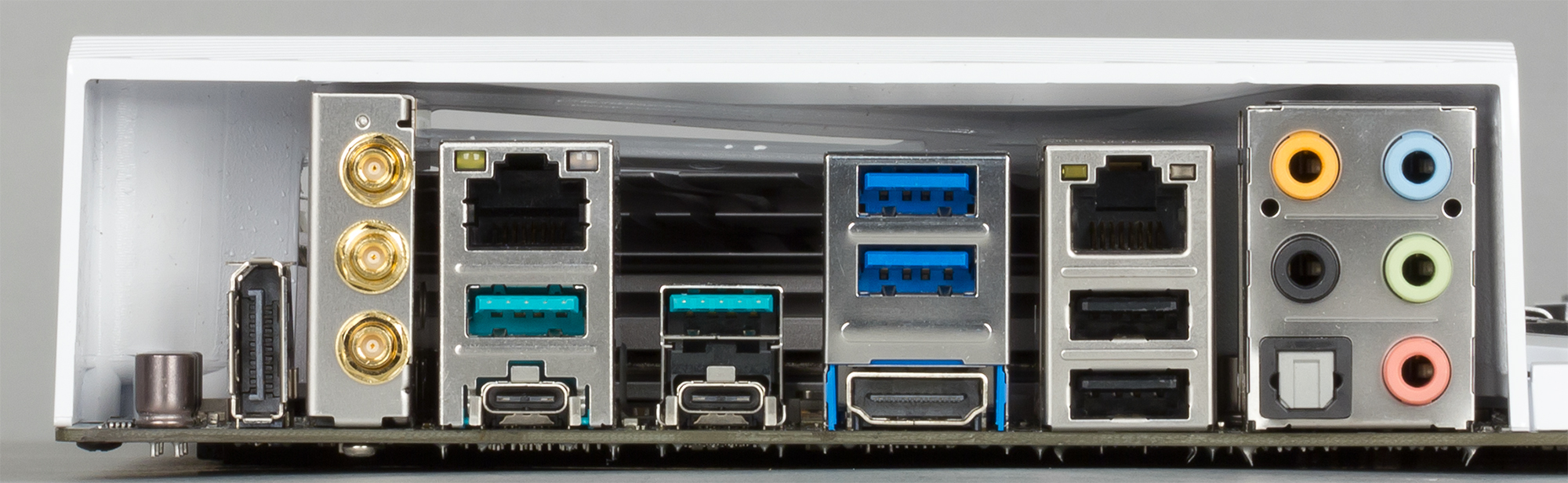

Разъемы на задней панели
2 × USB 3.0
2 × USB 2.0
2 × USB 3.1 (Type A)
2 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с (включая четыре порта разъема SATA Express)
2 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
1 × 4-контактный разъем для подключения помпы водяного охлаждения
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13348818
Розничные предложения L-13348818-10

Форм-фактор

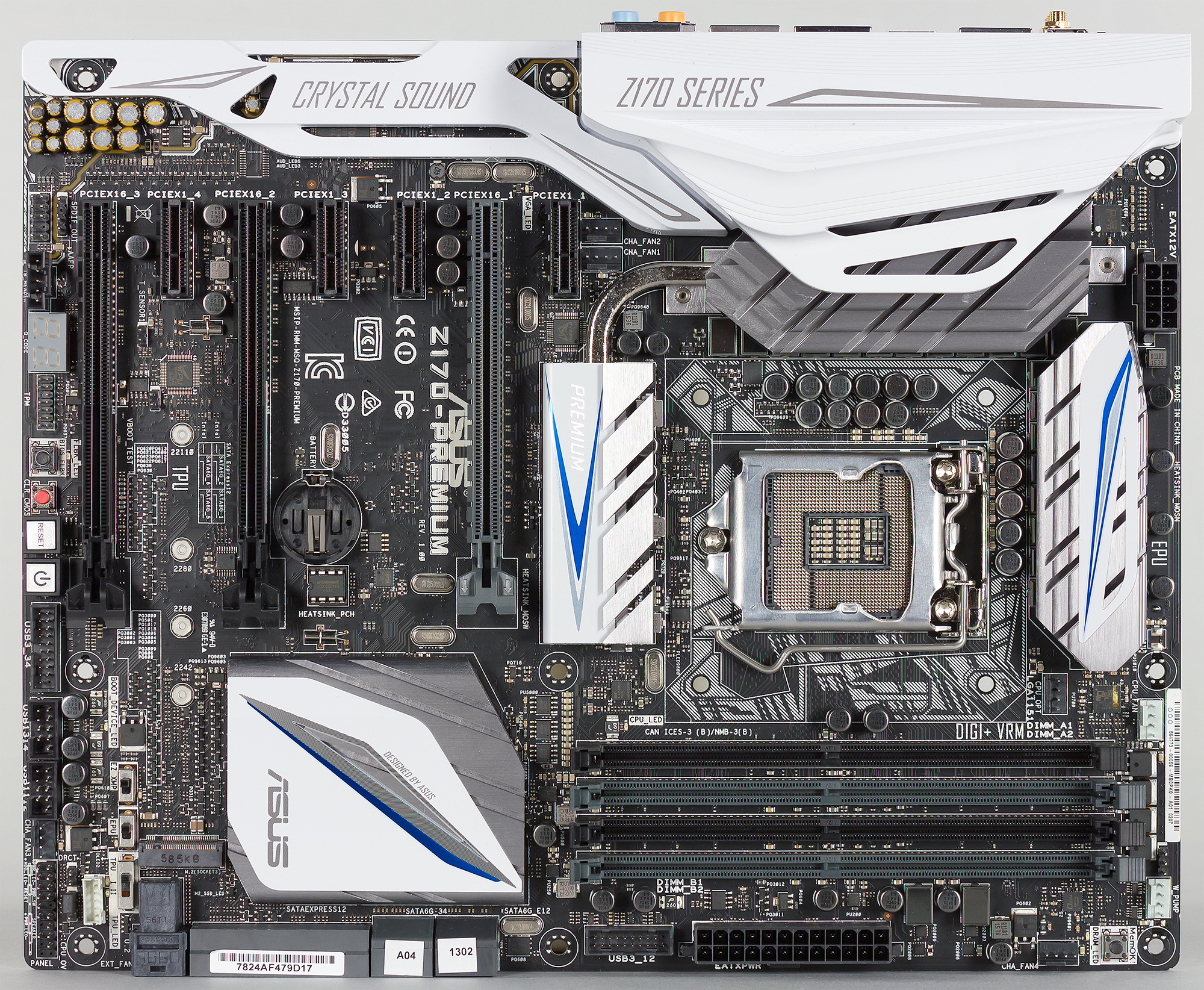

Плата Asus Z170-Premium выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

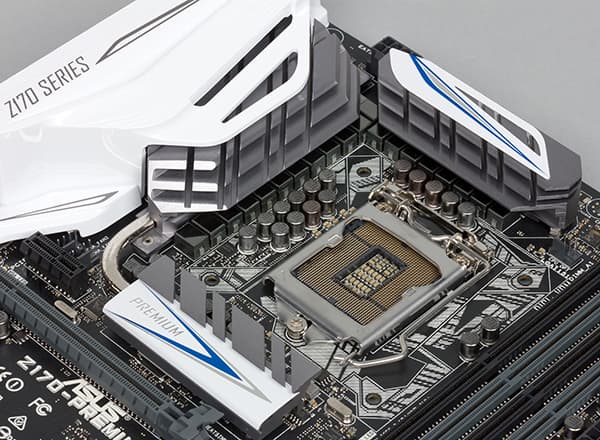

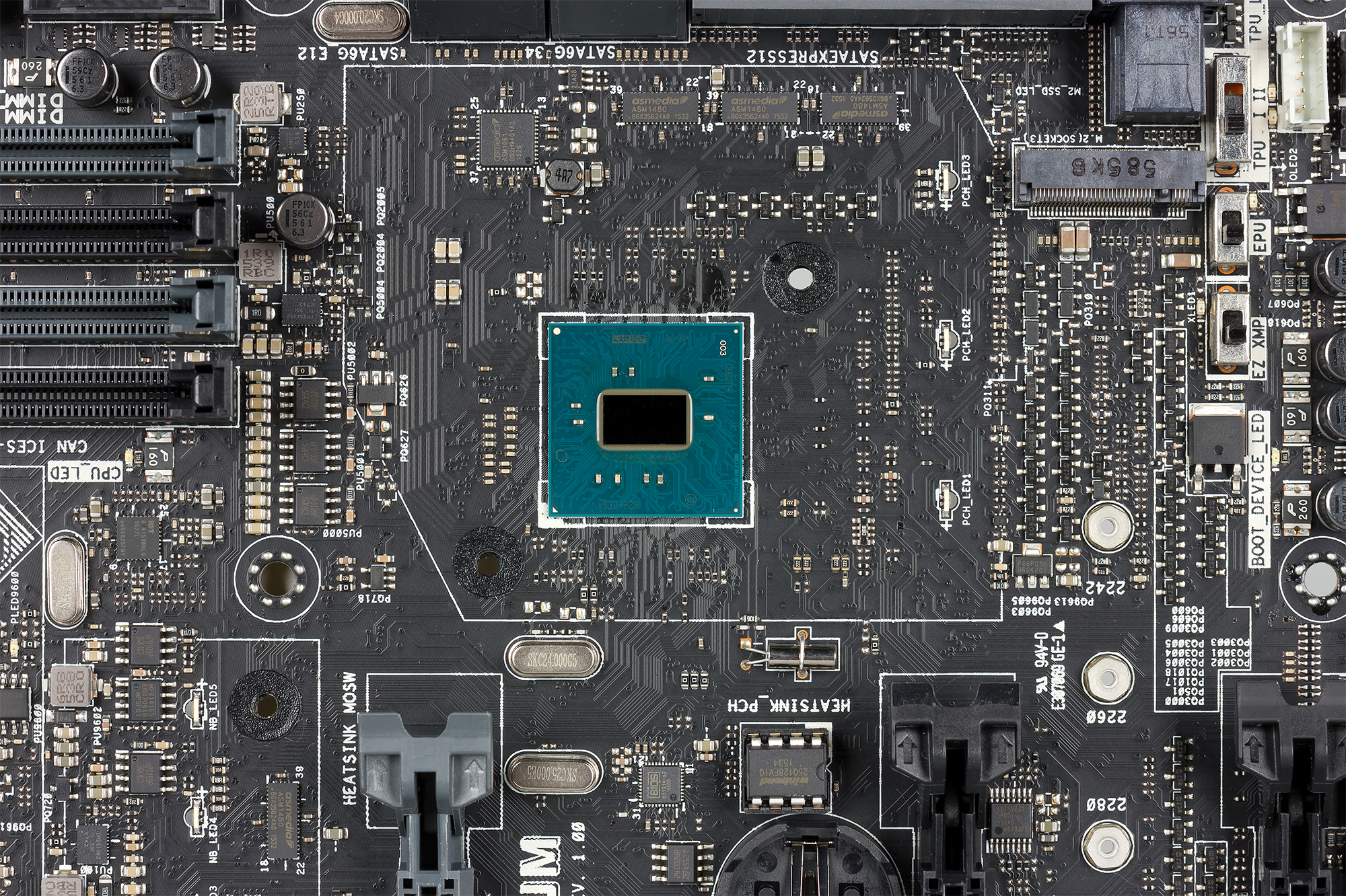

Плата Asus Z170-Premium основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименование Skylake-S)


Память

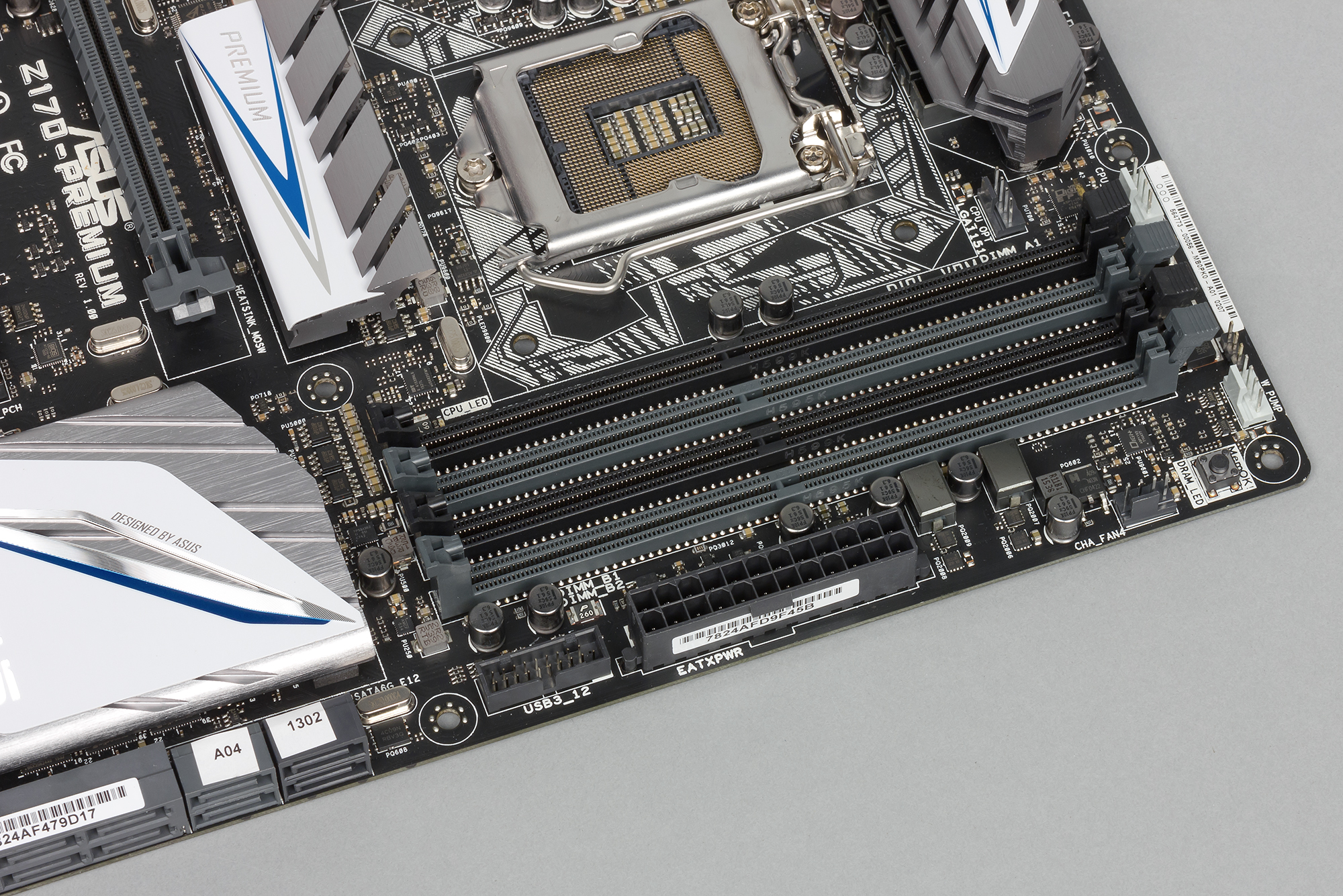

Для установки модулей памяти на плате Asus Z170-Premium предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения, разъемы M.2 и U.2

Для установки видеокарт или плат расширения на материнской плате Asus Z170-Premium имеется три слота с форм-фактором PCI Express x16 и четыре слота PCI Express 2.0 x1. Кроме того, для подключения накопителей имеется один разъем M.2 и разъем U.2.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake, которые с использованием мультиплексоров/демультиплексоров группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. По умолчанию этот слот работает в режиме x2, а переключение в режим работы x4 реализуется через UEFI BIOS.

Отметим, что плата Asus Z170-Premium поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Четыре слота PCI Express 2.0 x1 (кстати, они выполнены с закрытыми концами) реализованы через чипсет, но с применением коммутатора портов PCI Express. О том, как именно реализованы эти слоты, мы расскажем чуть позже.

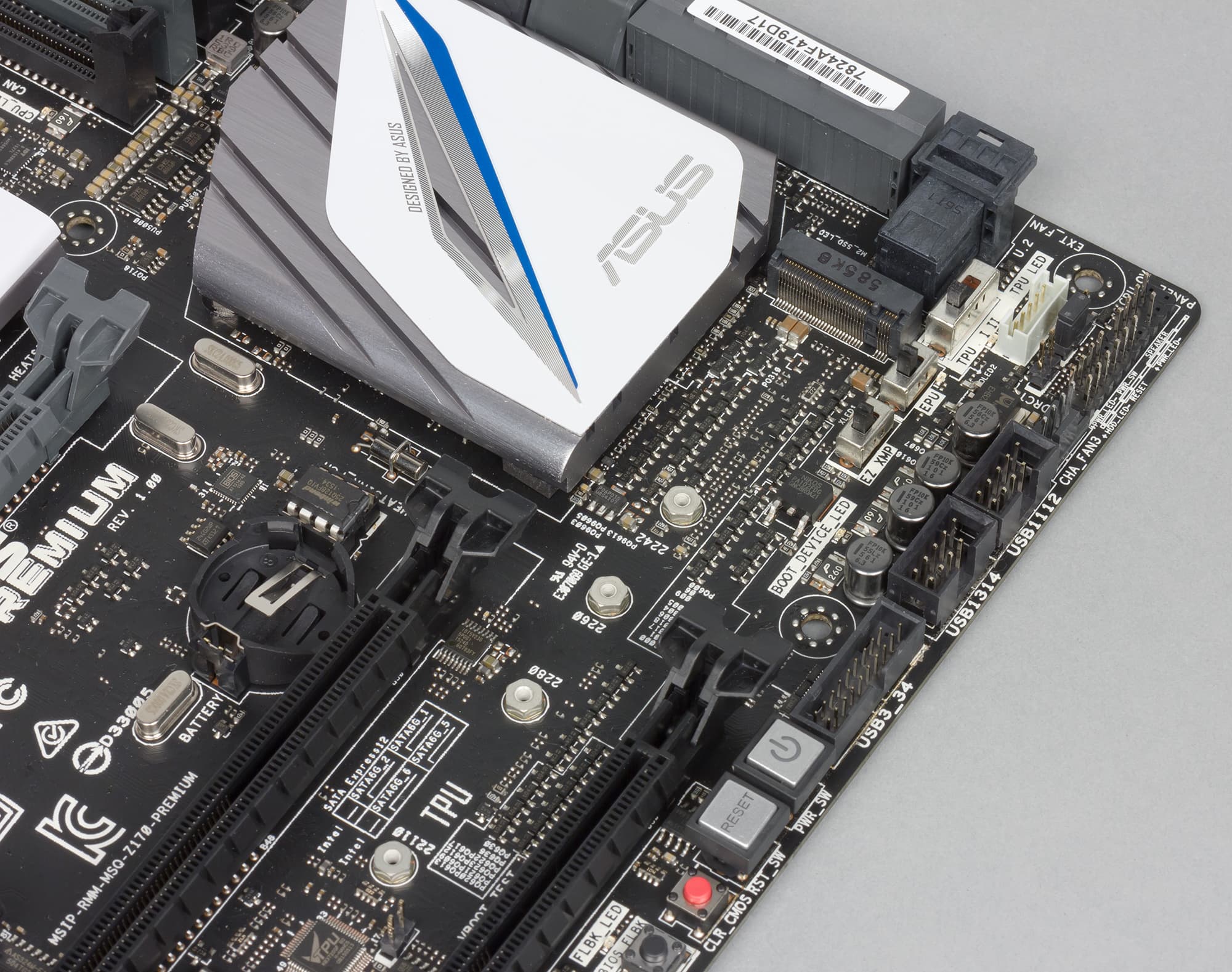

Разъем M.2 позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.

Также на плате имеется и специализированный разъем U.2, который поддерживает NVMe-накопители. Для реализации разъема U.2 задействуется четыре чипсетных порта PCIe 3.0.

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются один порт DisplayPort 1.2 (максимальное разрешение 4096×2304@60/24 Гц) и один порт HDMI 2.0 (максимальное разрешение 4096×2160@60/24 Гц). К плате можно одновременно подключить два монитора. Порт HDMI 2.0 реализован на базе чипа MegaChips MCPD2800, который выполняет функцию моста DisplayPort—HDMI.

SATA-порты, разъемы SATA Express

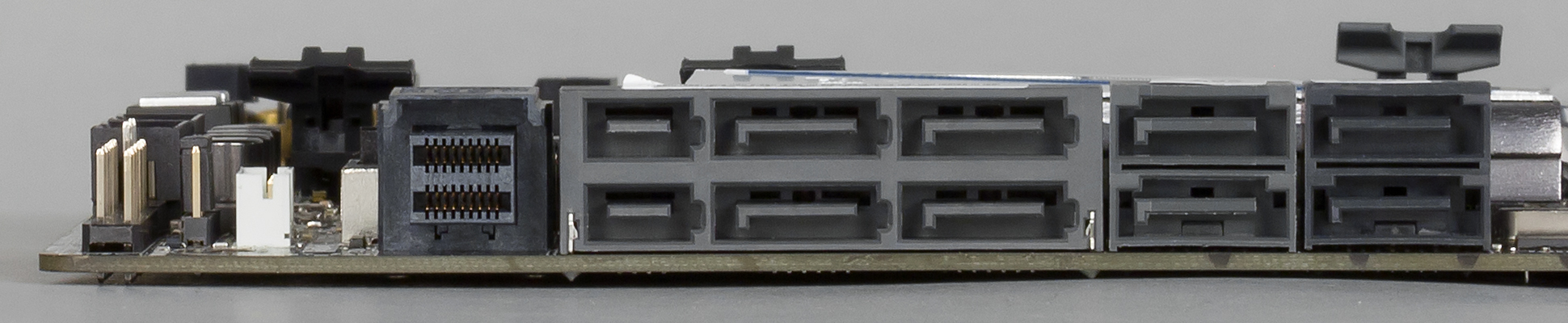

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Это четыре отдельных порта SATA 6 Гбит/с и еще четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express.

Два отдельных порта SATA 6 Гбит/с и четыре порта в составе двух разъема SATA Express реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Еще два порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061.

Отметим, что возможность создания RAID-массива предусмотрена и для PCIe-устройств, одно из которых подключается к разъему M.2 (PCIe 3.0 x4), второе к разъему U.2, третье устанавливается в слот PCI Express 3.0 x4 (слот с форм-фактором PCI Express x16).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и четыре порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, два порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и два разъема USB 2.0.

Для реализации четырех портов USB 3.1 на плате используются один двухпортовый контроллер ASMedia ASM1142 и один двухпортовый контроллер Intel Thunderbolt 3.0 (чип Intel DSL6540) (кодовое наименование Intel Alpine Ridge). Каждый контроллер USB 3.1 подключен к двум чипсетным портам PCIe 3.0.

Все четыре порта USB 3.1 выведены на заднюю панель платы, причем два порта имеют обычный разъем Type A, а еще два порта — симметричный разъем Type C. Стоит отметить, что все порты USB 3.1 могут использоваться для установки операционной системы.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170-Premium имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe. Кроме того, имеется и отдельный гигабитный сетевой контроллер Intel i211-AT.

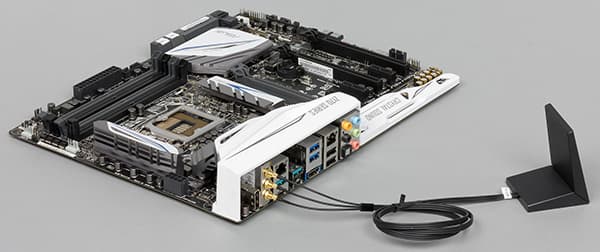

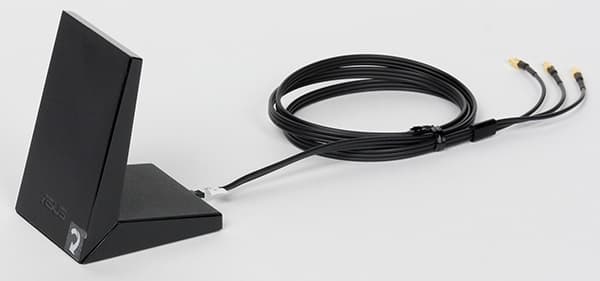

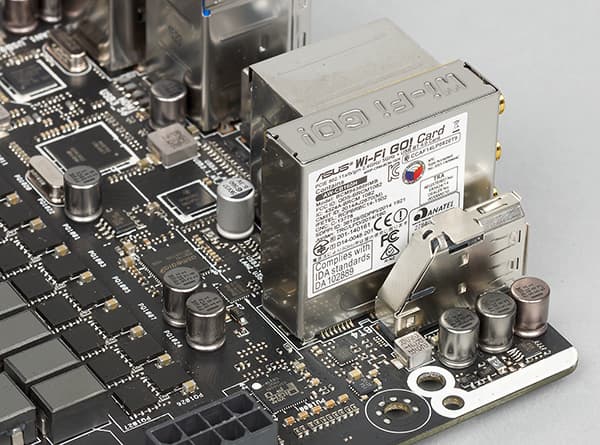

Также плата снабжена интегрированным двухдиапазонным (2,4 и 5 ГГц) модулем Asus WiFi Go! (Wi-Fi + Bluetooth 4.0). Модуль является трехантенным и поддерживает стандарты 802.11a/b/g/n/ac, а максимальная скорость передачи составляет 1300 Мбит/с (для стандарта 802.11ac). Судя по маркировке, этот модуль сделан на базе контроллера Broadcom BCM94360.

Как это работает

Прежде чем разобраться с тем, как организовано подключение устройств, контроллеров и разъемов на плате Asus Z170-Premium, напомним основные особенности чипсета Intel Z170.

Чипсет Intel Z710 обеспечивает до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. Причем, всего может быть не более 26 высокоскоростных портов (PCIe 3.0, USB 3.0 и SATA 6 Гбит/с). Есть и еще одно ограничение, которое связано с тем, что к 20 чипсетным портам PCIe можно подключить только 16 PCIe-устройств (контроллеров, разъемов и слотов). Часть высокоскоростных портов чипсета строго фиксированы, а часть портов выполнены разделяемыми — они могут быть портами PCIe 3.0/USB 3.0 или портами PCIe 3.0/SATA 6 Гбит/с (эта технология называется Flexible I/O).

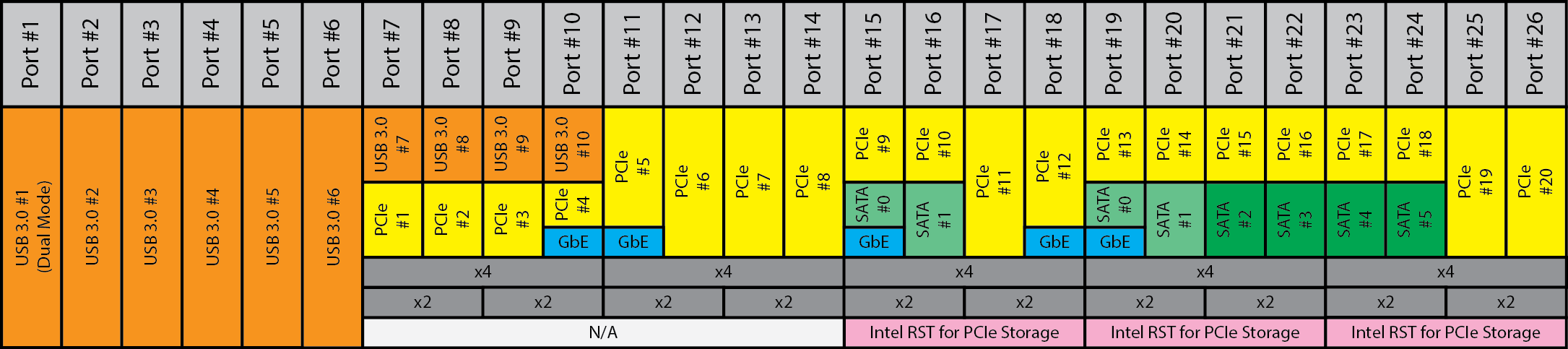

Схема распределения портов в чипсете Intel Z170 показана на рисунке:

Ну а теперь вернемся к плате Asus Z170-Premium. Как мы уже отмечали, на ней реализовано 6 чипсетных портов USB 3.0 и шесть чипсетных портов SATA 6 Гбит/с. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA-устройства. То есть, с учетом возможностей чипсета Intel Z170 одного SATA-порта не хватает.

Также имеется два контроллера ASMedia ASM1142, под которые требуется четыре порта PCIe 3.0, разъем M.2, под который требуется еще четыре порта PCIe 3.0, разъем U.2 — это еще четыре порта PCIe 3.0 и два разъема SATA Express (еще четыре порта PCIe 3.0). Добавим к этому два сетевых контроллера, под которые требуется еще два порта PCIe, SATA-контроллер ASMedia ASM1061, под который задействуется еще один порт PCIe. Кроме того, учтем наличие слота PCI Express 3.0 x4 и четырех слотов PCI Express 2.0 x1. Понятно, что при таком количестве разъемов, слотов и контроллеров что-то с чем-то должно разделяться.

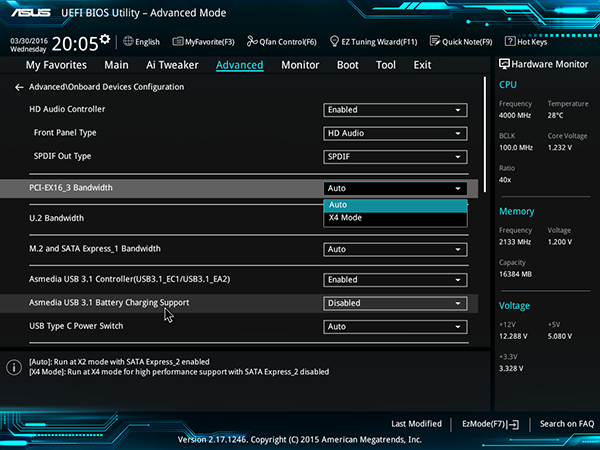

Прежде всего, отметим, что разъем M.2 и первый разъем SATA Express_1 выполнены разделяемыми по SATA-портам, то есть в совокупности для разъемов M.2 и SATA Express_1 требуется лишь два порта SATA 6 Гбит/с (SATA #1 и SATA #2). Работает это следующим образом: если в разъем M.2 устанавливается SATA-устройство, то к разъему SATA Express можно подключить только PCIe-устройство. И наоборот, если к разъему SATA Express подключается SATA-устройство, то в разъем M.2 можно установить только PCIe-устройство. Настройка режимов работы разъемов M.2 и SATA Express_1 реализуется через UEFI BIOS.

Далее, слот PCI Express 3.0 x4 (слот с форм-фактором PCI Express x16) выполнен разделяемым со вторым разъемом SATA Express_2. То есть либо слот PCI Express 3.0 x4 работает в режиме x4, и тогда разъем SATA Express_2 будет недоступен, либо PCI Express 3.0 x4 работает в режиме x2 и в этом случае разъем SATA Express_2 будет доступен. Отметим, что по умолчанию слот PCI Express 3.0 x4 работает в режиме x2, а настройка режима его работы реализуется в UEFI BIOS.

Кроме того, разъем U.2 выполнен разделяемым с двумя чипсетными портами SATA 6 Гбит/с (два отдельных порта). Если разъем U.2 работает в режиме x4, то два порта SATA 6 Гбит/с будут недоступны. Если же разъем U.2 работает в режиме x2, то порты SATA 6 Гбит/с будут доступны. Отметим, что по умолчанию разъем U.2 работает в режиме x2, а настройка режима его работы реализуется в UEFI BIOS.

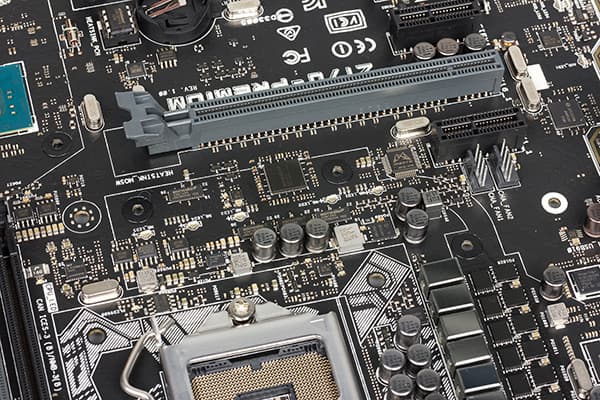

Ну и еще одна особенность платы — в том, что в ней используется восьмипортовый коммутатор портов PCI Express 2.0 ASMedia ASM1187e.

Этот коммутатор подключен к одному чипсетному порту PCIe 3.0 (который в этом случае работает в режиме PCIe 2.0) и дает на выходе семь портов PCIe 2.0. К выходным портам коммутатора ASMedia ASM1187e подключены сетевой контроллер Intel i211-AT, двухпортовый SATA-контроллер ASMedia ASM1061, модуль Asus WiFi Go!, а также четыре слота PCI Express 2.0 x1 (кстати, именно поэтому эти слоты и работают в режиме PCIe 2.0, а не PCIe 3.0). Фактически, получаем, что для трех контроллеров и четырех слотов задействуется только один чипсетный порт PCIe.

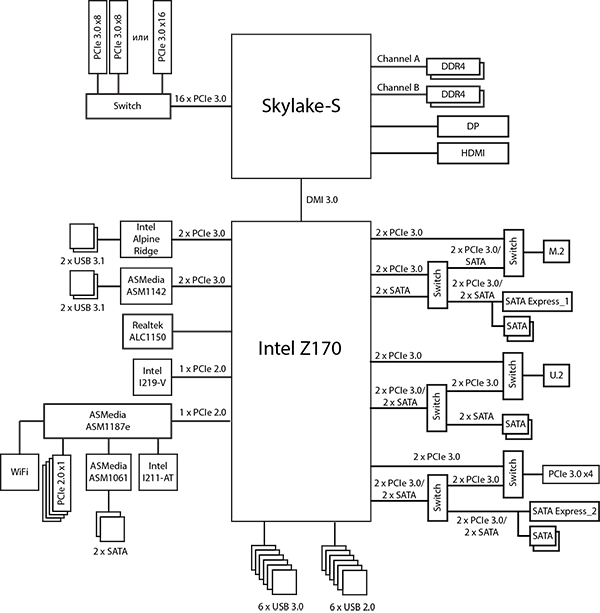

Блок-схема платы Asus Z170-Premium показана на рисунке.

Как видим, при такой схеме подключения задействуется ровно 26 высокоскоростных портов и не превышено ограничение по количеству портов USB 3.0 (6 портов), SATA 6 Гбит/с (6 портов) и портов PCIe 3.0 (18 портов).

Дополнительные особенности

Естественно, на плате премиум-сегмента имеются различные дополнительные «фишки».

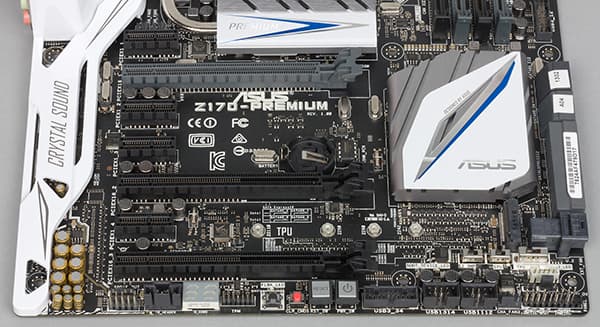

Начнем с того, что на плате есть кнопки включения питания и перезагрузки, что очень удобно, когда плата устанавливается не в корпус ПК, а в открытый стенд. Имеется и традиционный для топовых решений индикатор POST-кодов. Рядом с кнопками включения питания и перезагрузки расположены кнопка Clear CMOS для сброса настроек UEFI BIOS и кнопка USB BIOS Flashback, позволяющая легко обновлять BIOS платы с использованием USB-флэшки.

Вместо традиционной для плат Asus кнопки DirectKey имеется перемычка с таким же названием. Присутствует на плате и я традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти. В дополнение к ней есть переключатель EZ XMP, позволяющий загружать XMP-профили памяти. То есть если ранее это делалось только через UEFI BIOS, то теперь это можно сделать еще и с использованием данного переключателя.

Для разгона системы имеется переключатель CPU_OV (Over Voltage) (переключение производится перемычкой). Этот переключатель предназначен для режимов разгона процессора и позволяет увеличивать напряжение на процессоре выше определенного уровня (диапазон возможного изменения напряжения будет шире по сравнению с обычной регулировкой через BIOS Setup).

Естественно, присутствуют традиционные переключатели TPU (Turbo Processing Unit) и EPU (Energy Processing Unit).

Система питания

Как и большинство плат, модель Asus Z170-Premium имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

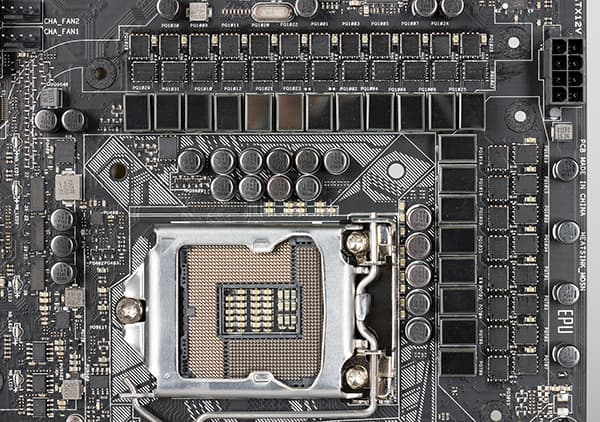

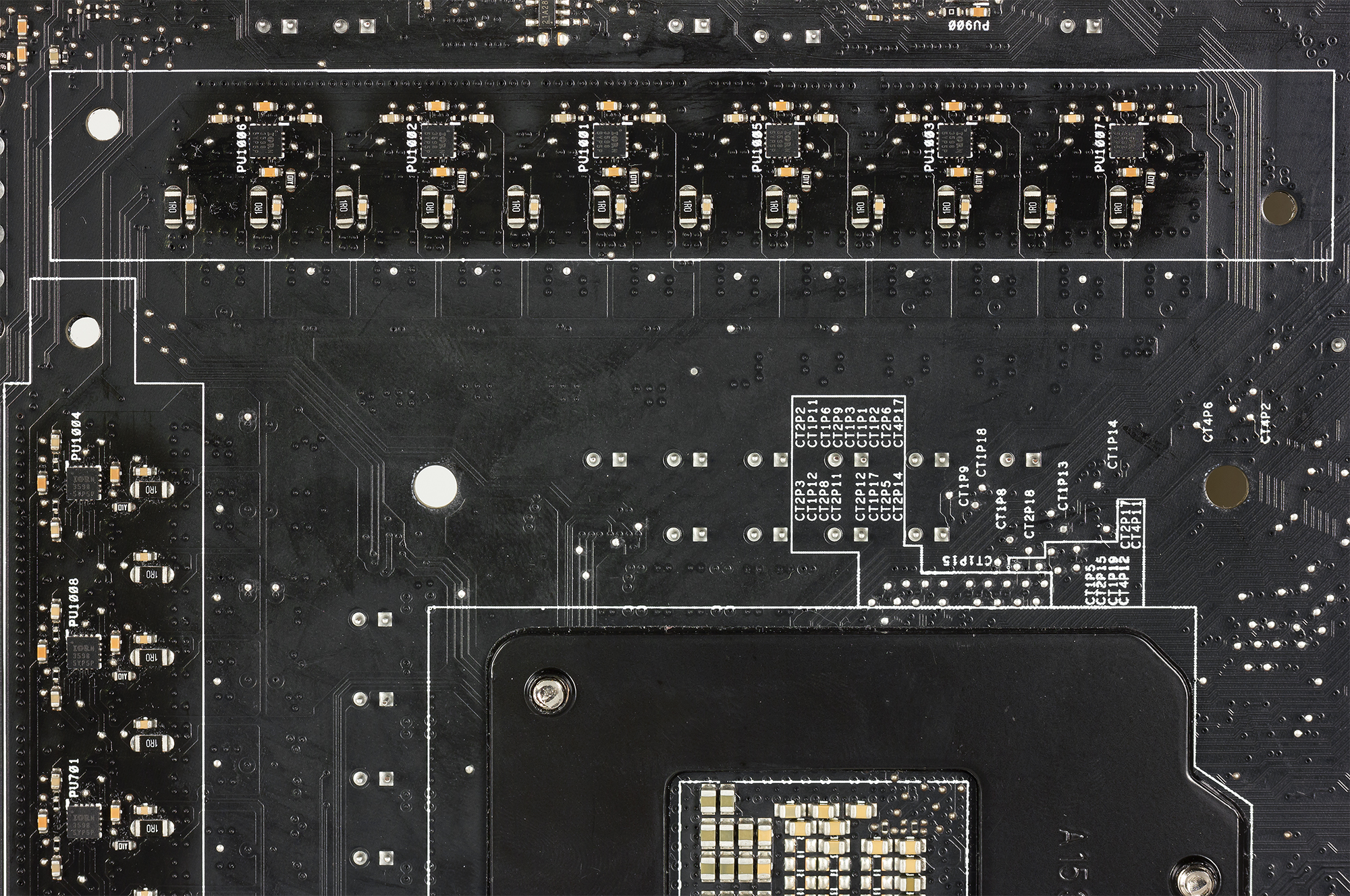

Регулятор напряжения питания процессора на плате является 20-канальным и основан на PWM-контроллере с маркировкой Digi+ VRM ASP14051. 16 каналов питания предназначены для вычислительных ядер процессора, а еще 4 — для графического ядра и системного агента. Сами каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C09N (максимальный ток 52 А) компании On Semiconductor и драйверов International Rectifier IR3598, которые расположены с обратной стороны платы. Всего таких драйверов 10 (каждый драйвер управляет двумя каналами питания).

Система охлаждения

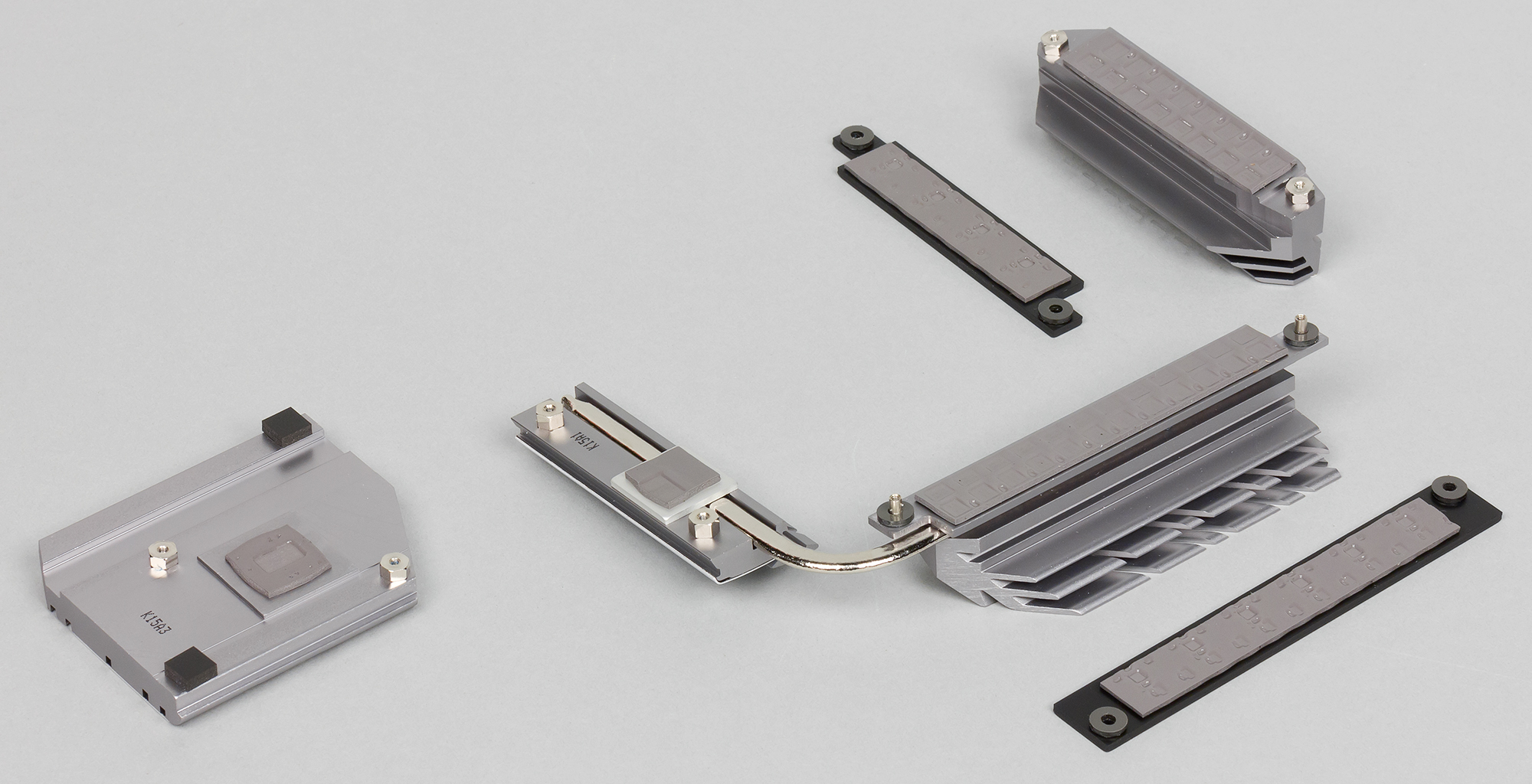

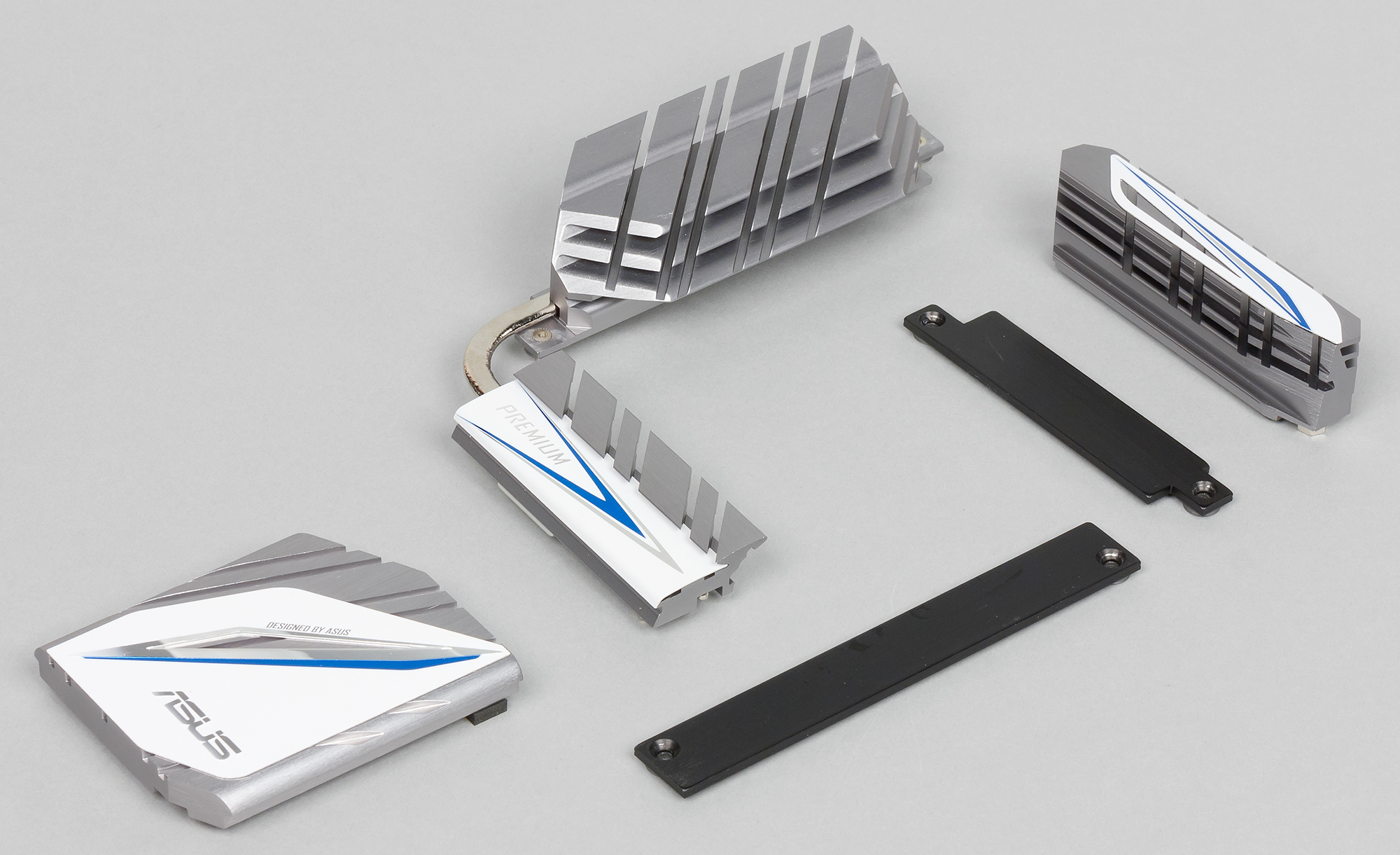

Для охлаждения различных тепловыделяющих компонентов на плате Asus Z170-Premium предусмотрено в совокупности четыре радиатора и две теплосъемные пластины. Один отдельный радиатор установлен на чипсете. Второй отдельный радиатор закрывает часть MOSFET-транзисторов регулятора напряжения питания процессора. А еще один радиатор состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Одна часть этого радиатора закрывает оставшуюся часть MOSFET-транзисторов регулятора напряжения питания процессора, а другая — коммутатор линий PCIe ASMedia ASM1187e.

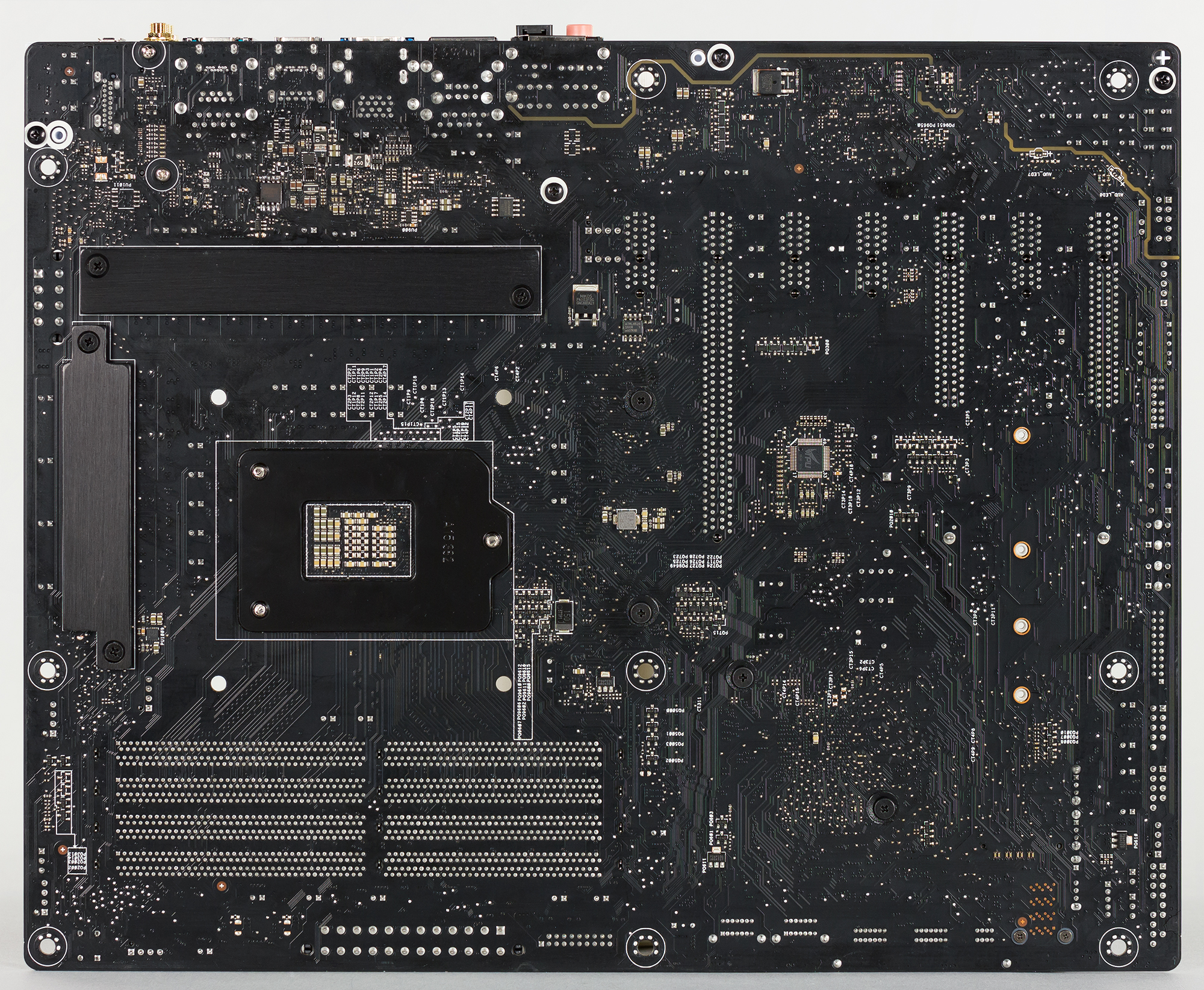

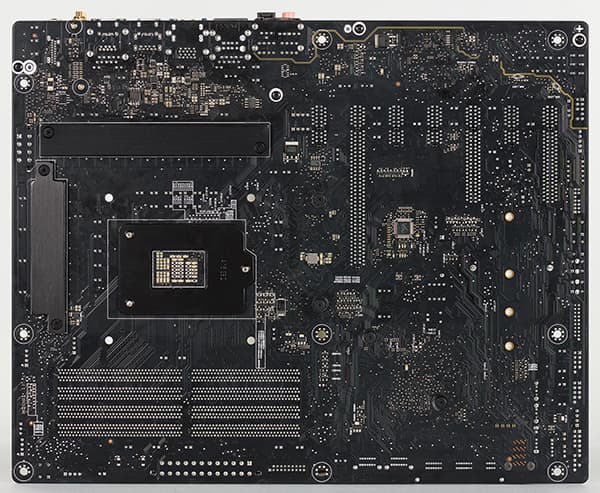

С обратной стороны платы устанавливаются две металлические пластины, которые закрывают драйверы MOSFET-транзисторов.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено шесть четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения вентилятора системы водяного охлаждения. Кроме того, есть и специализированный разъем Ext_Fan для подключения дополнительной платы, к которой можно подключить еще несколько вентиляторов.

Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора, вентилятора системы водяного охлаждения, а также вентиляторов, подключенных к плате Ext_Fan, можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Есть на плате и двухконтактный разъем для подключения термодатчика (в комплект не входит).

Аудиоподсистема

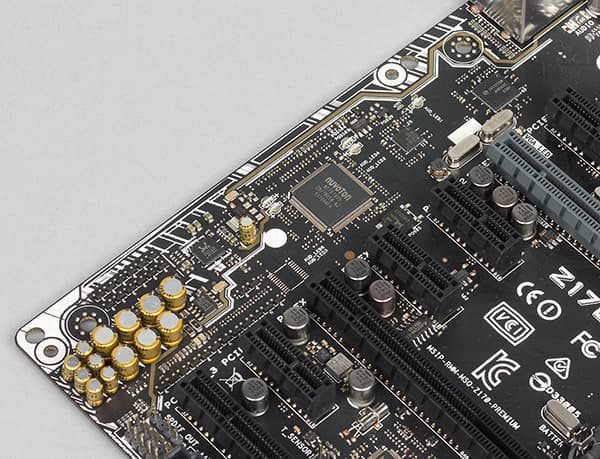

Аудиоподсистема платы Asus Z170-Premium основана на аудиокодеке Realtek ALC1150. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170-Premium получил оценку «Очень хорошо». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень неплохие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−86,5
Хорошо
Динамический диапазон, дБ (А)
86,4
Хорошо
Гармонические искажения, %
0,0069
Очень хорошо
Гармонические искажения + шум, дБ (A)
−78,1
Посредственно
Интермодуляционные искажения + шум, %
0,012
Очень хорошо
Взаимопроникновение каналов, дБ
−80,1
Очень хорошо
Интермодуляции на 10 кГц, %
0,010
Очень хорошо
Общая оценка
Очень хорошо

NFC-комплект Asus NFC Express 2 и беспроводное зарядное устройство

Как уже отмечалось, в комплекте с платой Asus Z170-Premium поставляется набор аксессуаров, состоящий из NFC-комплекта Asus NFC Express 2 и беспроводного зарядного устройства Asus Wireless Charger. Этот набор можно купить и отдельно, он совместим не только с платой Asus Z170-Premium. Собственно, беспроводное зарядное устройство вообще никак не привязано к плате, оно совершенно независимое. Можно, конечно, возмутиться по этому поводу: ведь зарядное устройство стоит денег, а нужно оно далеко не всем пользователям (хотя бы в силу того, что совместимо оно далеко не со всеми мобильными гаджетами). И если кому-то нужна такая беспроводная зарядка, то ее можно купить отдельно. Логичнее было бы комплектовать такими зарядками не материнские платы, а смартфоны и планшеты, которые поддерживают данный тип зарядки. Впрочем, уж коль скоро зарядка входит в комплект, давайте ее рассмотрим.

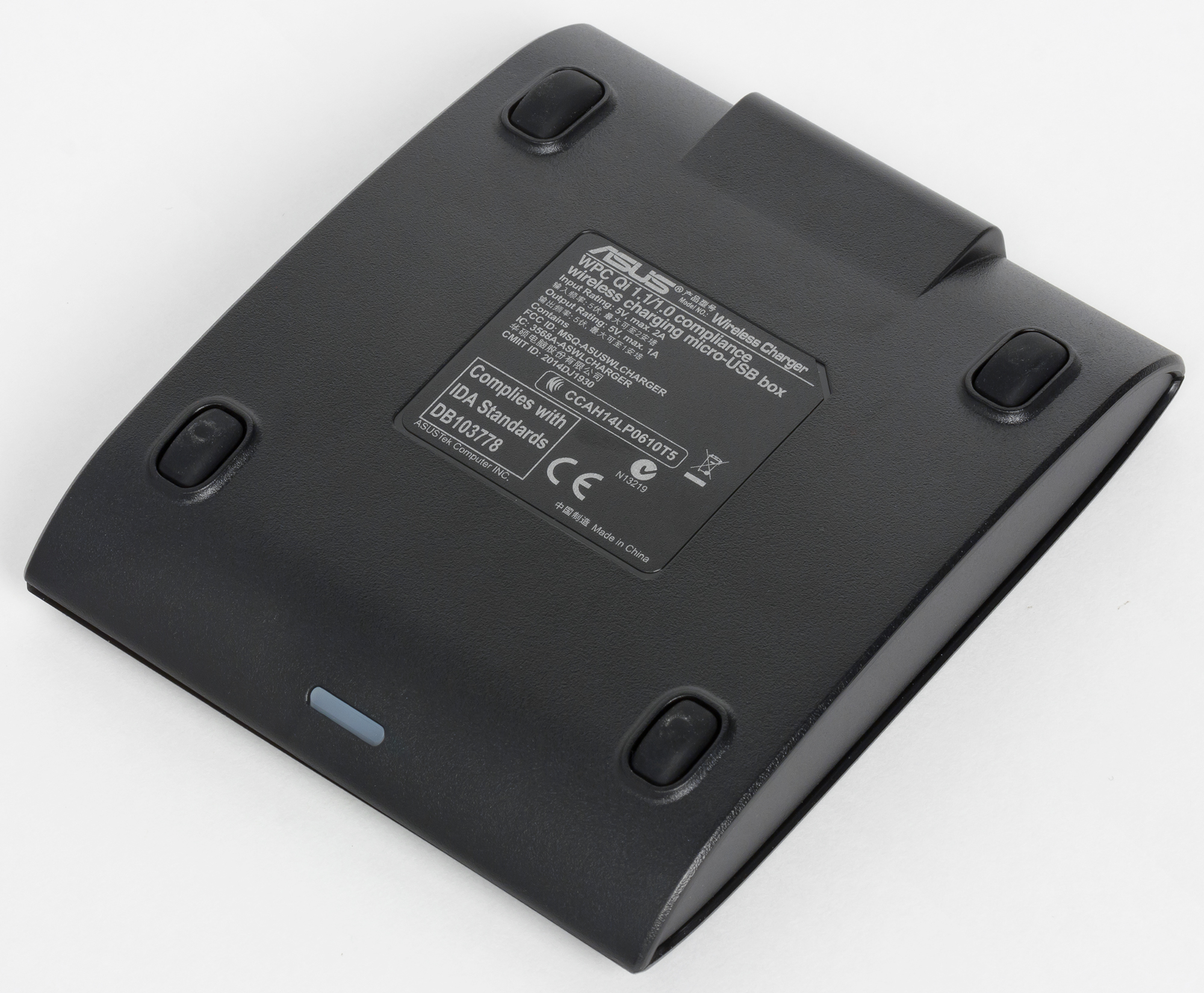

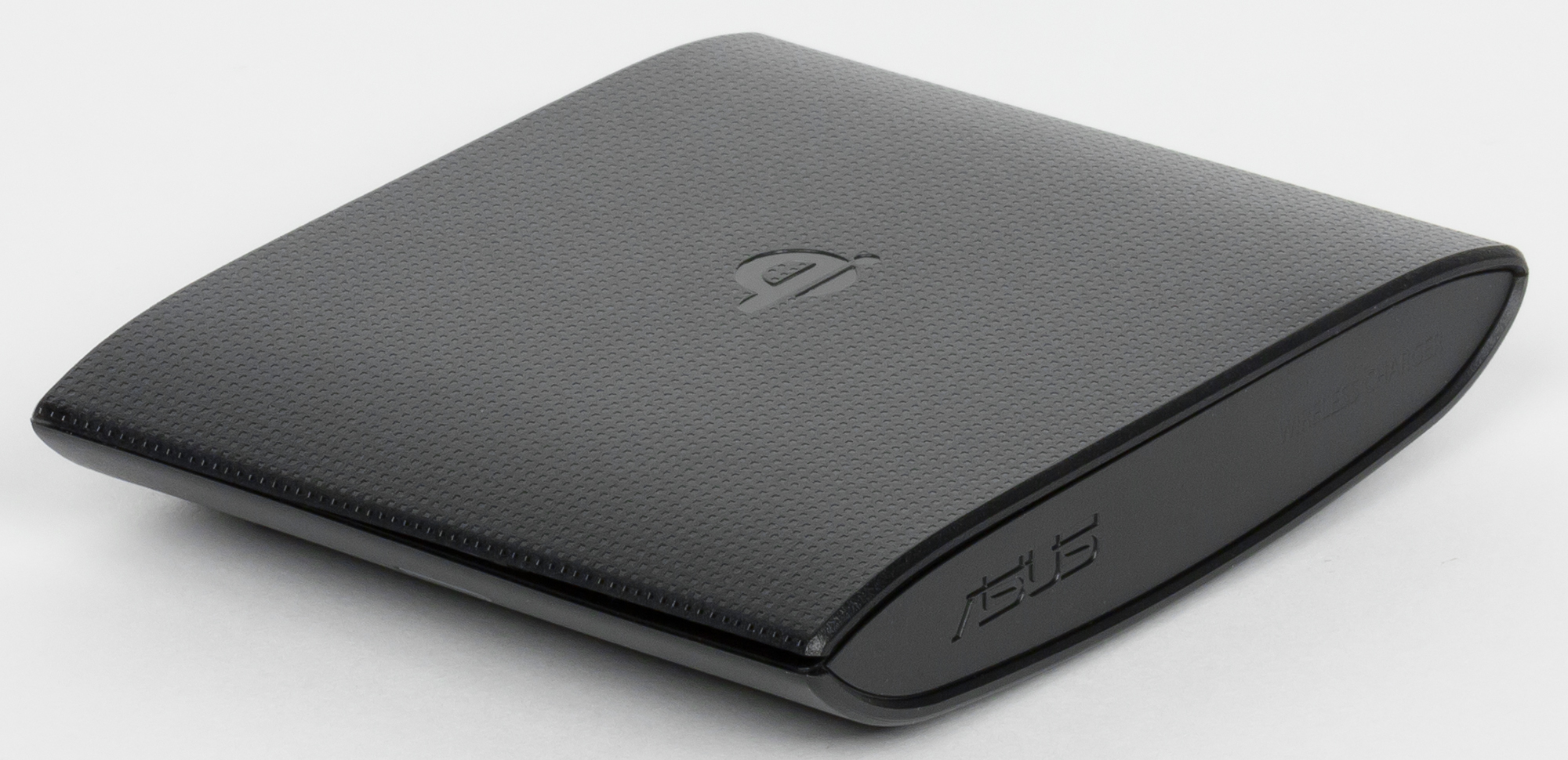

Итак, это зарядка индукционного типа, совместимая со стандартом WPC Qi 1.0/1.1.

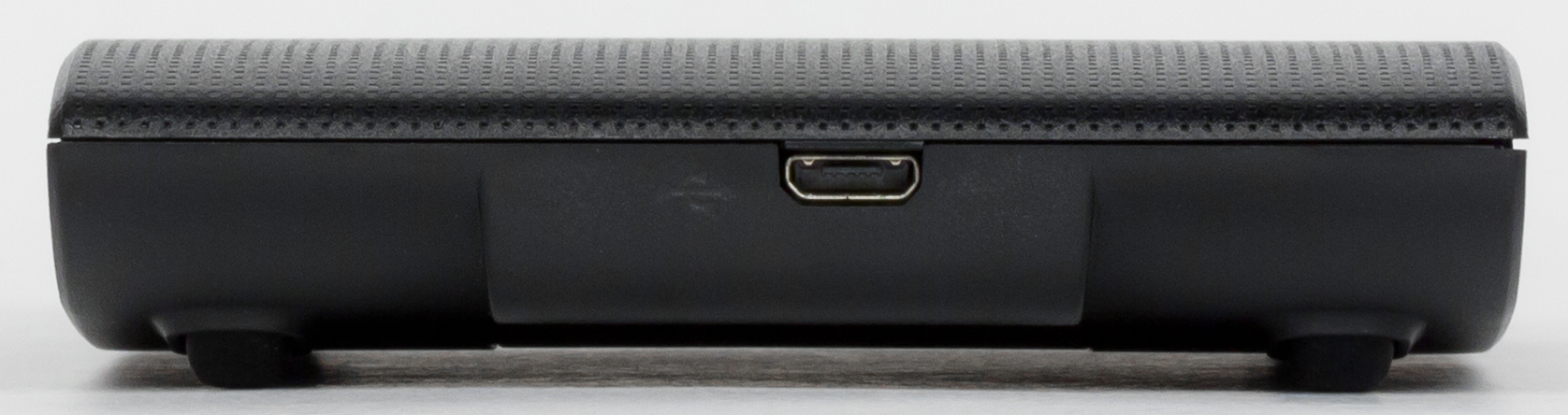

Подключение к источнику питания производится через разъем Micro-USB, причем USB-кабель длиной 1,2 м поставляется в комплекте. Согласно техническим характеристикам, для питания беспроводной зарядки требуется ток 2 А.

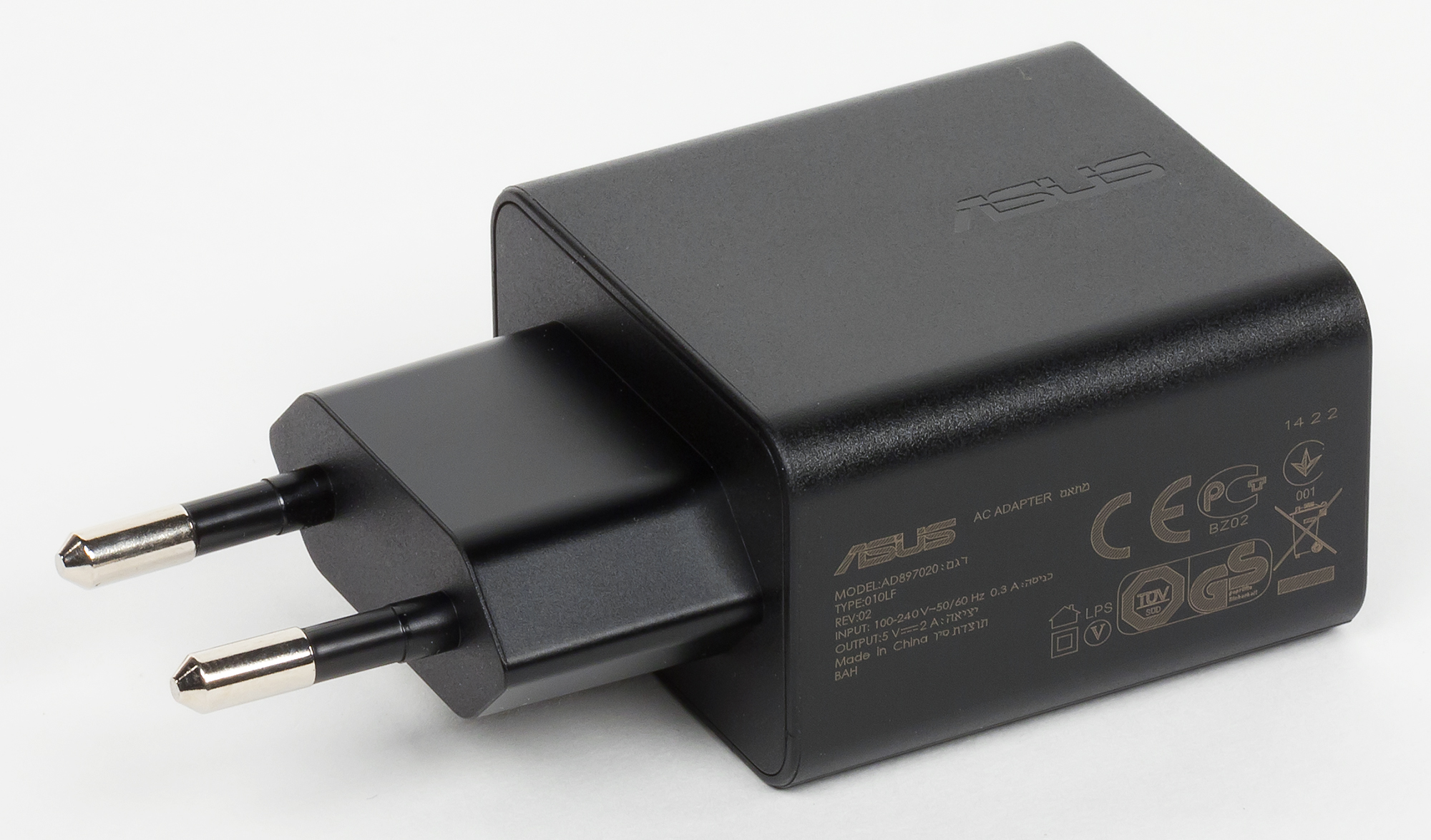

Кроме того, имеется в комплекте с беспроводной зарядкой и адаптер питания.

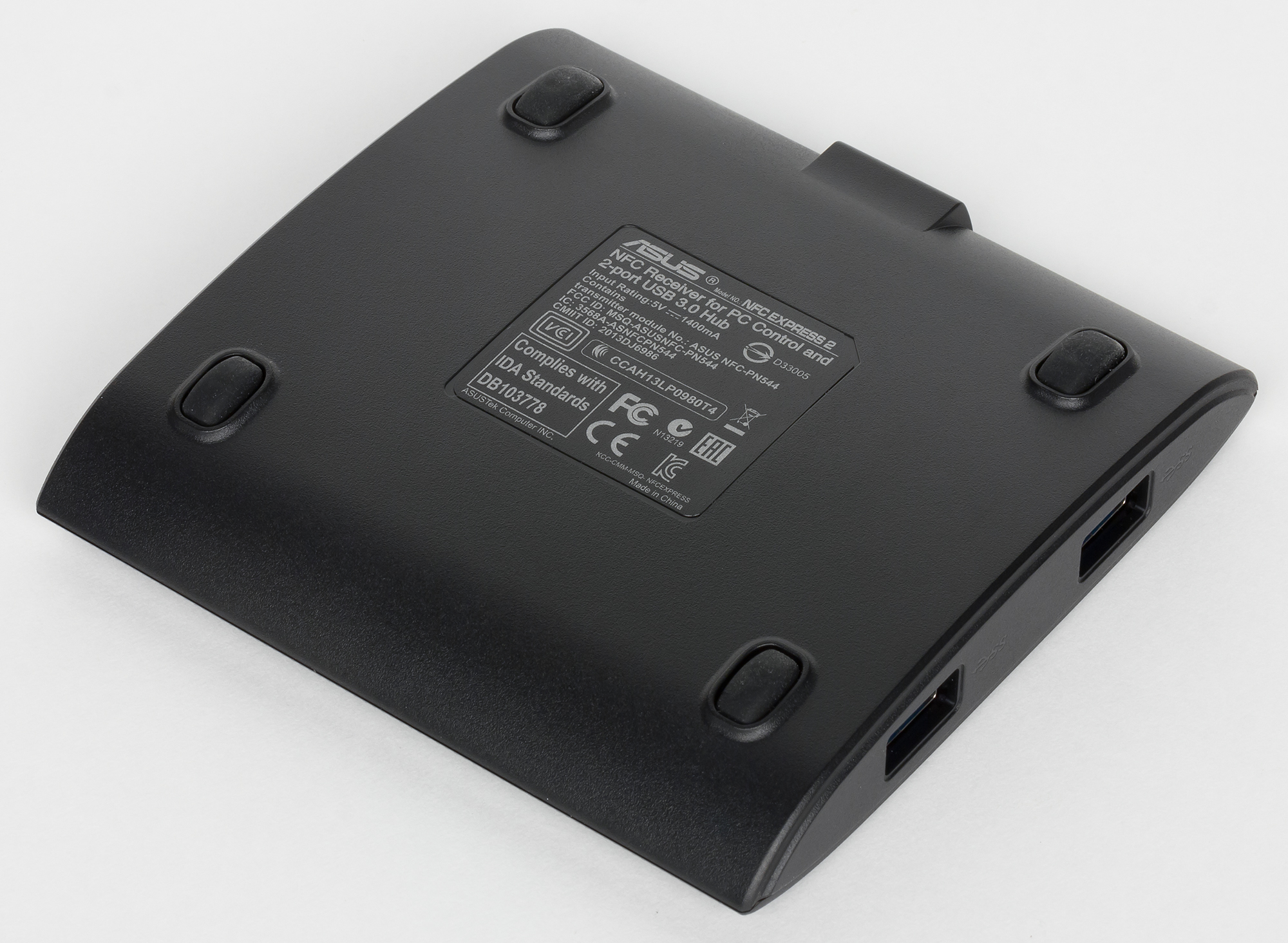

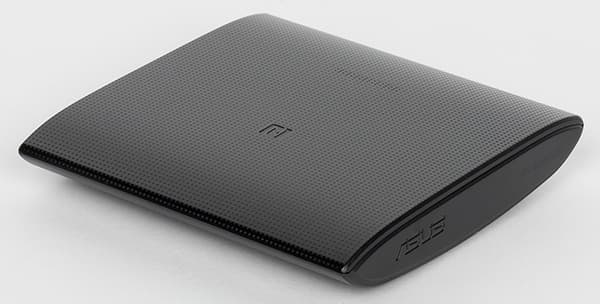

Теперь рассмотрим более детально NFC-набор Asus NFC Express 2, который состоит из NFC-модуля и NFC-метки. Конечно, это тоже нестандартный для материнских плат аксессуар, но он хотя бы привязывается к материнской плате. На сайте компании можно найти список моделей материнских плат, с которыми этот NFC-модуль совместим.

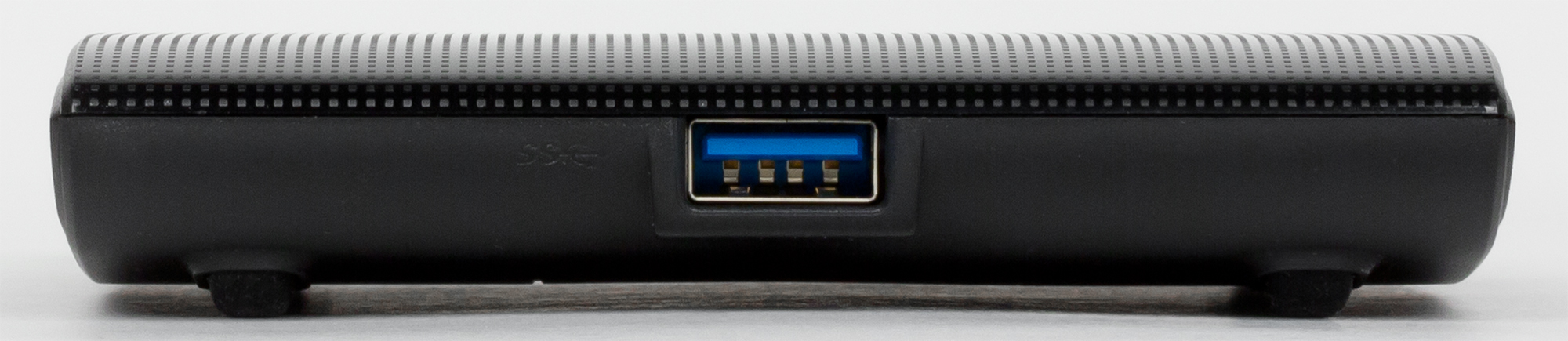

NFC-модуль подключается к плате по интерфейсу USB 3.0, соответствующий кабель длиной 1,2 м имеется в комплекте.

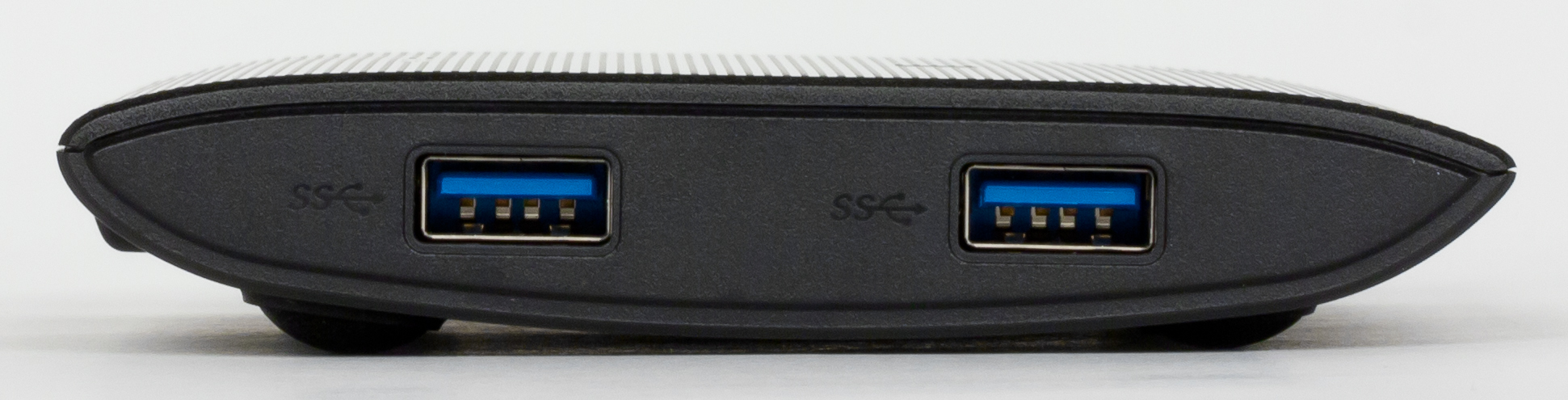

Этот модуль дополнен двумя портами USB 3.0, то есть выполняет функцию USB-хаба.

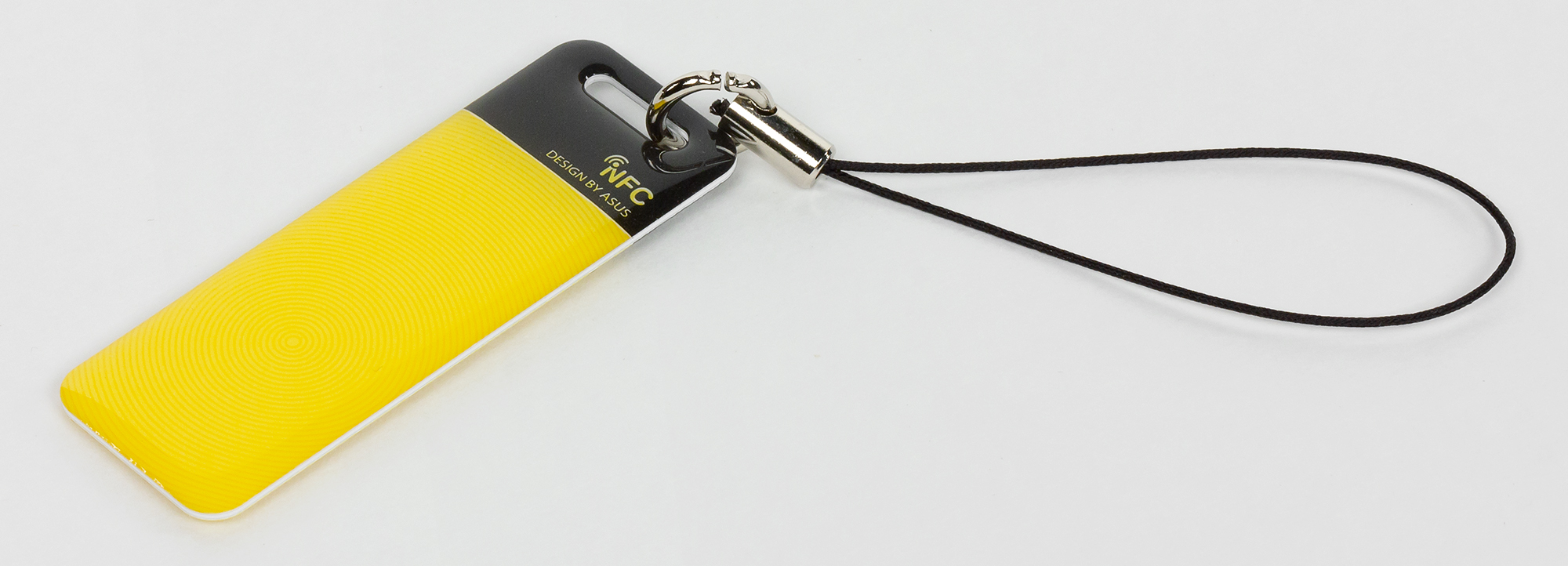

Есть в комплекте Asus NFC Express 2 и NFC-метка (NFC tag) в виде миниатюрного брелка. Эту метку можно использовать в качестве ключа, то есть вместо того чтобы вводить пароль при входе в систему, можно просто приложить NFC-метку к NFC-модулю. Кроме того, данная метка может использоваться для быстрого запуска приложения.

Для работы с NFC-модулем нужно установить соответствующий драйвер и утилиту Asus NFC Express 2. Вот тут, пожалуй, можно покритиковать производителя: на сайте Asus в разделе технической поддержки устройства Asus NFC Express 2 нет драйвера под операционную систему Windows 10 (только под Windows 8/8.1). В комплекте имеется отдельный компакт-диск с программным обеспечением для Asus NFC Express 2, но он тоже ориентирован на Windows 8/8.1.

Впрочем, проблема с драйверами оказалась далеко не единственной. Нигде нет инструкции по работе с данным устройством. В интернете (на YouTube) можно найти несколько рекламных видеороликов, посвященных работе с Asus NFC Express 2, однако, во-первых, нет ролика на русском языке, а во-вторых, в этих роликах речь идет об операционной системе Windows 8/8.1.

Мы попытались использовать драйвер для Windows 8/8.1 (если нет драйвера под Windows 10, то всегда можно попробовать драйвер под Windows 8). В принципе, все работает. Установив на наш компьютер с Windows 10 с прилагаемого компакт-диска драйвер NFC-модуля (под Windows 8.1), мы записали пароль (с помощью утилиты Asus NFC Express 2) на NFC-метку и смогли входить в систему с ее помощью.

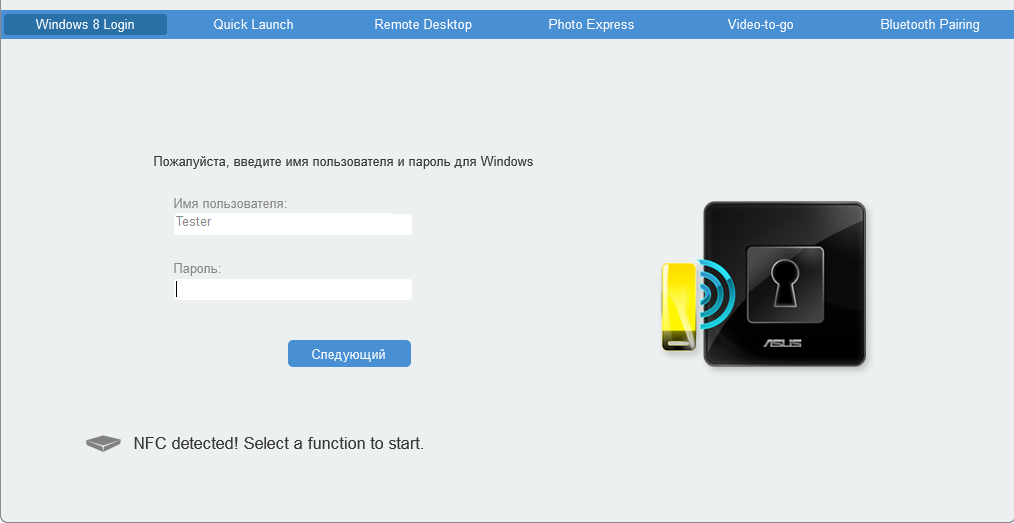

Кроме того, удалось настроить возможность входа в систему с использованием Android-смартфона. Для этого на смартфон с NFC-модулем устанавливается специальное приложение Asus (NFC Express). Далее в этом приложении на смартфоне создается учетная запись (имя и пароль), которые используются для входа в систему. Приложив смартфон к NFC-модулю на этапе загрузки системы, можно войти в систему.

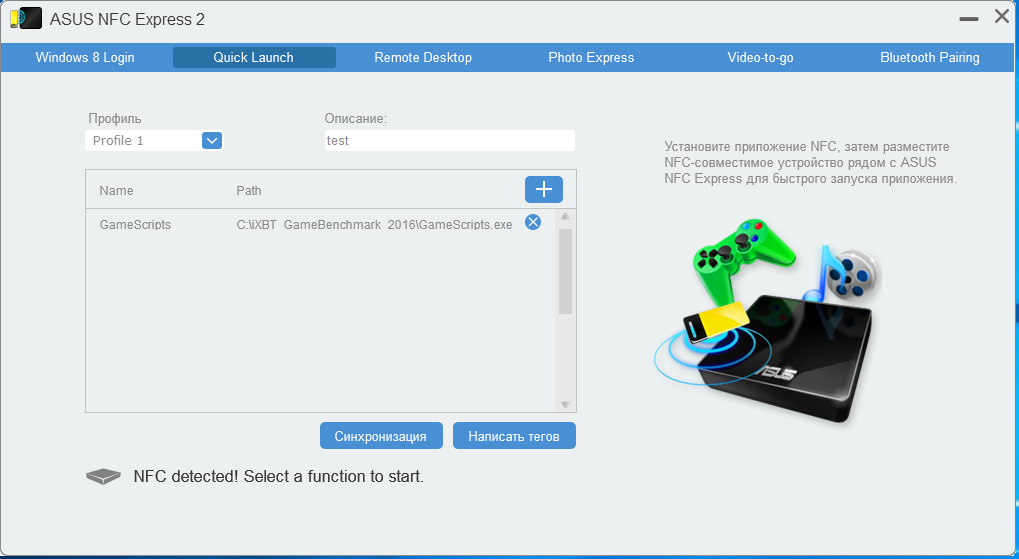

Точно так же можно создать профиль для «быстрого» запуска какого-либо приложения. То есть можно синхронизировать NFC-метку, записав на ней путь для запуска Windows-приложения, и тогда, приложив метку к NFC-модулю, можно запустить соответствующее приложение. Правда, метку можно синхронизировать только с одним приложением. Но на смартфоне можно записать до четырех профилей для запуска различных приложений.

Есть и другие функциональные возможности, которые можно реализовать с помощью модуля Asus NFC Express 2 и NFC-смартфона. Это функции Remote Desktop, Photo Express, Video-to-go и Bluetooth Painting. И если вы знаете английский, то, возможно, что-нибудь из данных функций даже получится настроить. Но это если хватит терпения, поскольку работает все «через пень-колоду». При загрузке системы вход с использованием NFC-смартфона (кстати, в нашем случае это был Asus Zenfone 2) срабатывает далеко не всегда с первого раза. NFC-метка также не всегда распознается сразу. В общем, как показала практика, вводить пароль вручную проще и быстрее. Действительно, NFC-метку еще нужно найти и достать (например, из кармана). На это уходит время, и хорошо еще, если она сработает с первого раза, что бывает далеко не всегда. Со смартфоном ситуация еще хуже. Мало того, что его нужно достать, так еще нужно на нем запустить соответствующее приложение, пару раз ткнуть в экран и только после этого прикладывать к NFC-модулю. И опять же, хорошо, если повезет с первого раза.

Аналогичная ситуация и с «быстрым» запуском приложений. Их быстрее запустить традиционным способом, а не с помощью NFC-устройства.

Но самый неприятный сюрприз нас ждал впереди. Когда, наигравшись с Asus NFC Express 2, вы придете к осознанию того, что это бессмысленное устройство и проще обходится без него, вы, естественно, попытаетесь удалить его из системы. Не тут-то было! Можно удалить все связанные с NFC-модулем приложения, отключить сам NFC-модуль и даже почистить реестр, но при загрузке системы все равно будет возникать экран с предложением использовать NFC-модуль. И как от этого избавиться — непонятно. Нам пришлось просто переустановить систему.

Одним словом, программное обеспечение недоработано (либо не имеет полной совместимости с Windows 10) и вызывает не только нарекания, но и раздражение.

Сравнение с платой Asus Z170-Deluxe

В ассортименте компании Asus есть плата Asus Z170-Deluxe, которая и внешне, и функционально очень похожа на Asus Z170-Premium. По сути, взяли Asus Z170-Deluxe, чуть урезали, чуть добавили — и получили Asus Z170-Premium. Сказать, какая из этих двух плат имеет бо́льшую функциональность, нельзя. На Asus Z170-Premium добавили еще один разъем SATA Express, добавили разъем U.2. Кроме того, на этой плате больше на один порт USB 3.0 и порт USB 2.0. Но зато на Asus Z170-Deluxe имеется шесть портов USB 3.1, а на Asus Z170-Premium их только четыре. С другой стороны, в случае платы Asus Z170 Premium для двух портов USB 3.1 используется контроллер Thunderbolt 3, а в варианте Asus Z170-Deluxe все порты USB 3.1 основаны на контроллерах ASMedia. То есть нюансы, конечно же, есть.

В плане подключения всех контроллеров и разъемов к чипсету, а также в плане разделения портов эти платы также очень похожи. Вообще, с учетом того, что Asus Z170-Deluxe появилась значительно раньше, можно с большой долей вероятности сказать, что при разработке платы Asus Z170-Premium за основу была взята именно Asus Z170-Deluxe.

Комплектация этих плат отличается только отсутствием у варианта Asus Z170-Deluxe NFC-комплекта Asus NFC Express 2 и беспроводного зарядного устройства. Но может, и хорошо, что их нет? Ведь сама по себе плата Asus Z170 Premium очень хорошая. И если NFC-комплект и беспроводная зарядка не нужны и не хочется за них переплачивать, то можно купить плату Asus Z170 Deluxe. Практически то же самое, но без сомнительных аксессуаров.

Сравнительные характеристики плат Asus Z170-Deluxe и Asus Z170-Premium представлены в таблице.

Материнская плата Asus Z170-Premium Asus Z170-Deluxe
Поддерживаемые процессоры Skylake-S
Процессорный разъем LGA1151
Чипсет Intel Z170
Память 4 × DDR4
Аудиоподсистема Realtek ALC1150
Сетевой контроллер Intel i219-V
Intel i211-AT
Asus WiFi Go! (802.11a/b/g/n/ac)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8
1 × PCI Express 3.0 x4
4 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
1 × U.2 (PCIe 3.0 x4)
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8
1 × PCI Express 3.0 x4
4 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
8 × SATA 6 Гбит/с
2 × SATA Express
8 × SATA 6 Гбит/с
1 × SATA Express
USB-порты
6 × USB 3.0
6 × USB 2.0
2 × USB 3.1 (Type A)
2 × USB 3.1 (Type C)
5 × USB 3.0
5 × USB 2.0
5 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
Разъемы на задней панели
2 × USB 3.0
2 × USB 2.0
2 × USB 3.1 (Type A)
2 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1× USB 3.0
1 × USB 2.0
5 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 2.0
2 × RJ-45
1 × S/PDIF (оптический, выход)
6 × аудиоразъемов типа миниджек
Форм-фактор ATX (305×244 мм)

UEFI BIOS

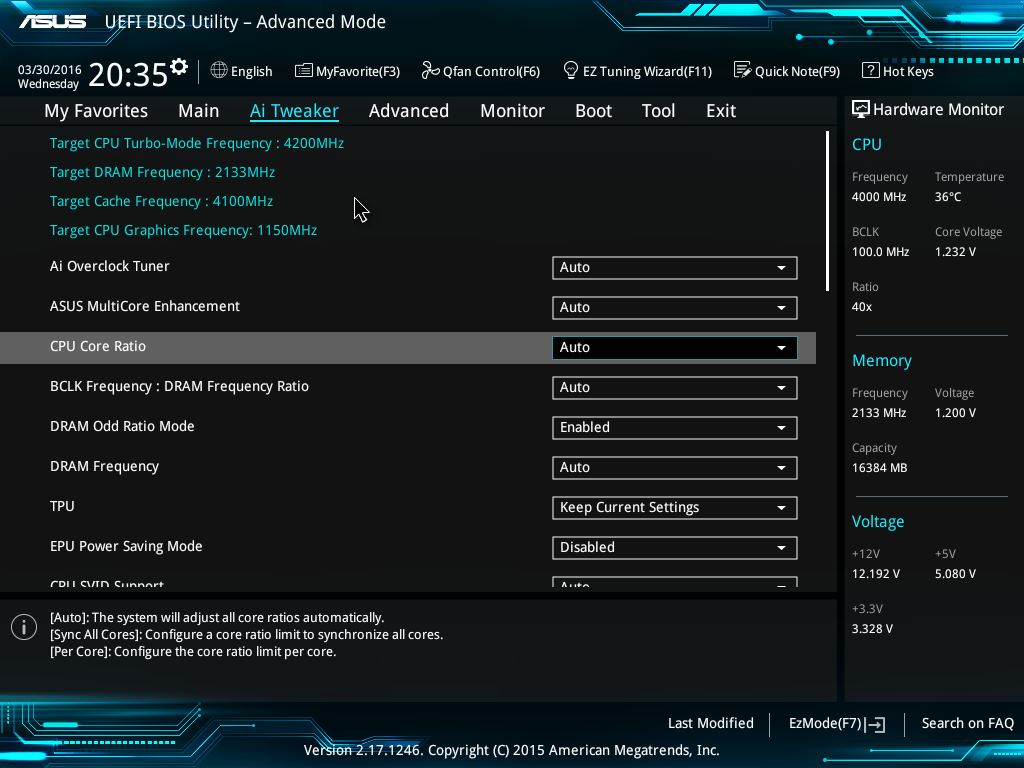

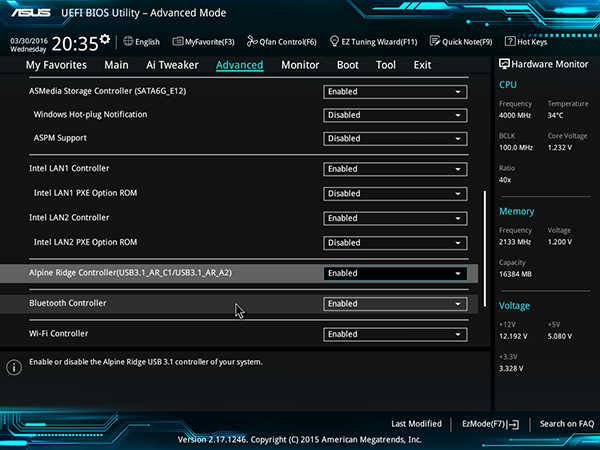

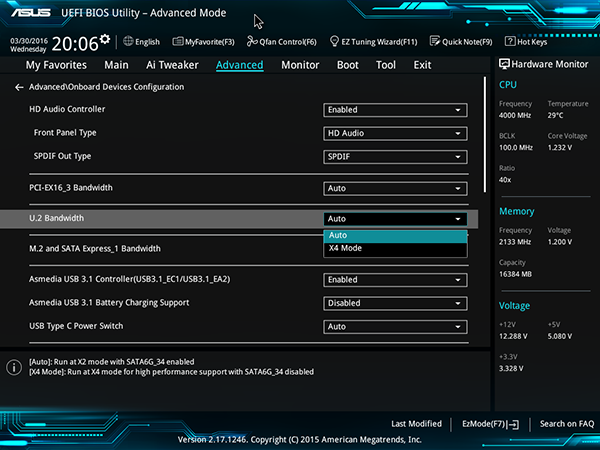

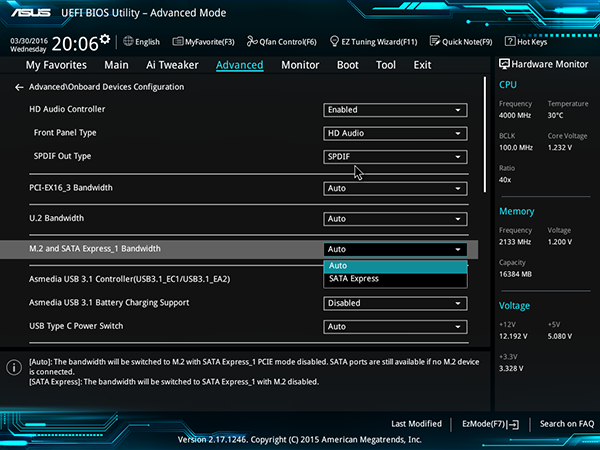

Рассказывать про UEFI BIOS платы Asus Z170-Premium просто нет смысла. Он практически ничем не отличается от UEFI BIOS на плате Asus Z170-Deluxe. Отличия есть лишь в нескольких пунктах, касающихся настройки разделяемых слотов и разъемов, а также настройки контролеров, которых нет на плате Asus Z170-Deluxe (например, Intel Alpine Ridge).

Но все остальное абсолютно то же самое. В частности, реализованы точно такие же возможности для разгона процессора и памяти.

А потому не станем повторяться — желающие могут посмотреть соответствующую статью о плате Asus Z170-Deluxe.

Выводы

Теперь подведем итог. Если говорить о Asus Z170-Premium безотносительно комплектации, то плата очень функциональная и отлично подойдет для высокопроизводительных ПК и игровых решений. Единственное, что вызывает сомнение, это комплектации платы. Все же NFC-модуль и беспроводная зарядка нужны далеко не всем, а стоимость это увеличивает.

На момент написания данного обзора средняя розничная стоимость платы Asus Z170-Premium составляла 35 тысяч рублей.

Эта модель на сайте производителя



Плата предоставлена на тестирование производителем
