Материнская плата Asus Z170-A


Продолжая наши регулярные обзоры новых материнских плат, в этой статье мы рассмотрим модель Z170-A компании Asus, которую можно описать как недорогую (для решений на чипсете Intel Z170) плату для производительного компьютера с оптимальным сочетанием цены и функциональности.

Комплектация и упаковка

Плата Asus Z170-A поставляется в достаточно компактной коробке черного цвета, на которой описаны все ее основные преимущества.

Здесь все довольно скромно. Нет ламинации, как на платах топового сегмента, нет ручки. Одним словом, бюджетный вариант упаковки. Правда, есть наклеенный стикер World of Warships (видимо, он присутствует на всех новых платах Asus, поставляемых в Россию). Этот стикер означает, что купив данную плату и зарегистрировав ее, пользователь получает премиум-аккаунт на 15 дней в игре World of Warships и уникальный корабль.

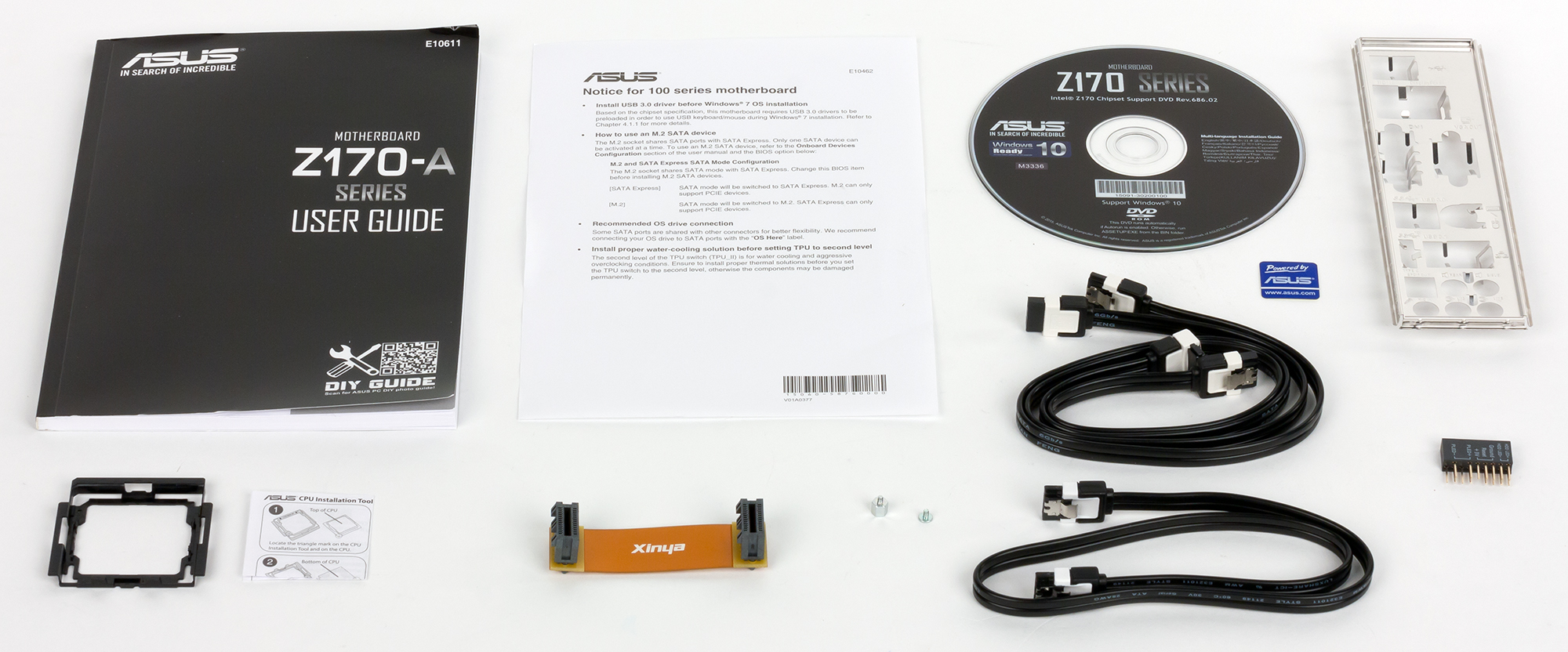

Комплект поставки очень скромный. Кроме самой платы в него входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, только три SATA-кабеля (все разъемы с защелками, один кабель имеет угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы и специальная пластиковая монтажная рамка, которая предназначена для безопасной установки процессора в разъем. Отметим, что такая пластиковая рамка теперь является стандартным аксессуаром для плат Asus.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Z170-A приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC892
Сетевой контроллер
Intel i219-V
Слоты расширения
2 × PCI Express 3.0 x16 (режим работы x16/x8)
1 × PCI Express 3.0 x16 (режим работы x4/x2)
3 × PCI Express 3.0 x1
1 × PCI
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
6 × USB 3.0
6 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
Разъемы на задней панели
2 × USB 3.0
2 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × DisplayPort 1.2
1 × HDMI 1.4
1 × DVI-D
1 × VGA (D-Sub)
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
1 × 4-контактный разъем для подключения помпы водяного охлаждения
1 × разъем EXT_FAN для дополнительной платы подключения вентиляторов
1 × разъем Thunderbolt Header
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12793083
Розничные предложения L-12793083-10

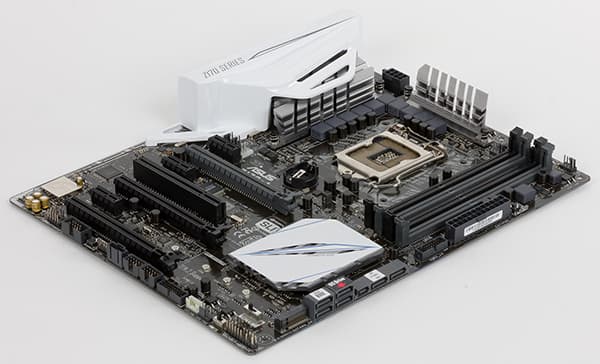

Форм-фактор

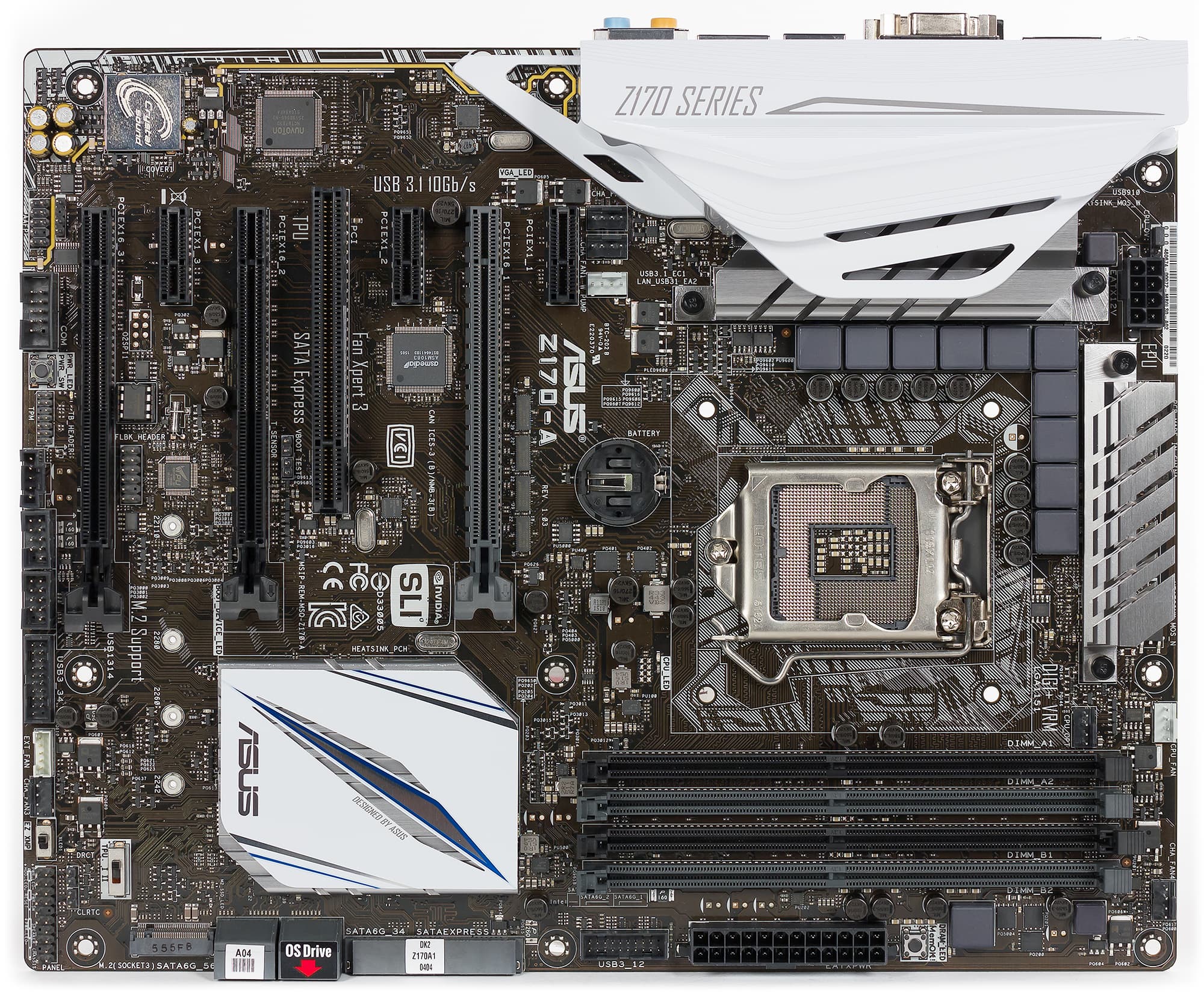

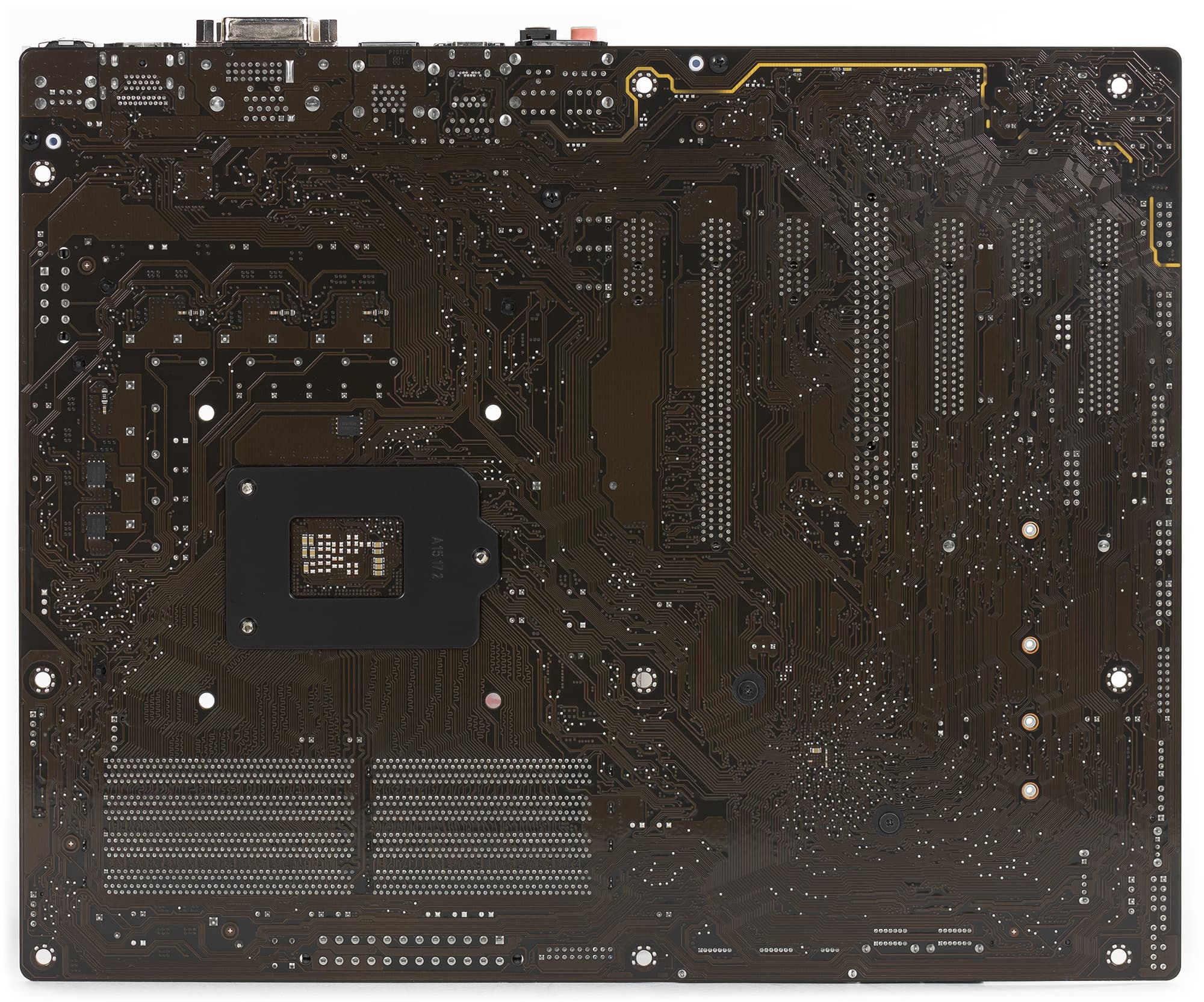

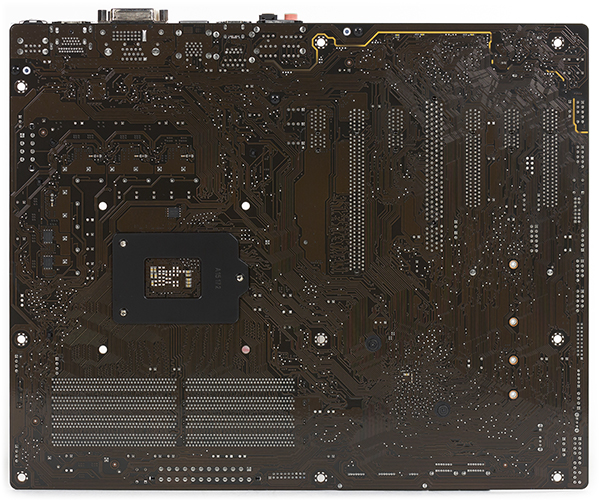

Плата Asus Z170-A выполнена в форм-факторе ATX (305×244 мм), и для ее монтажа в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

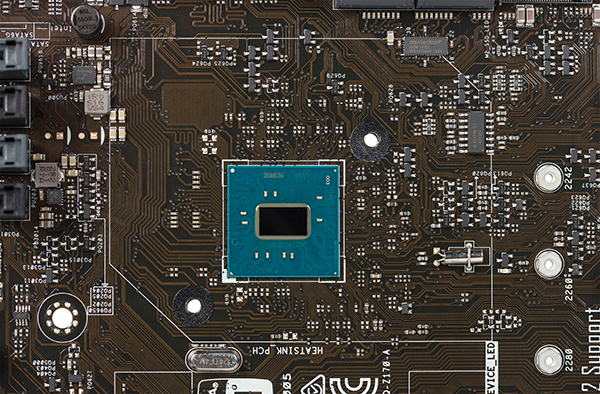

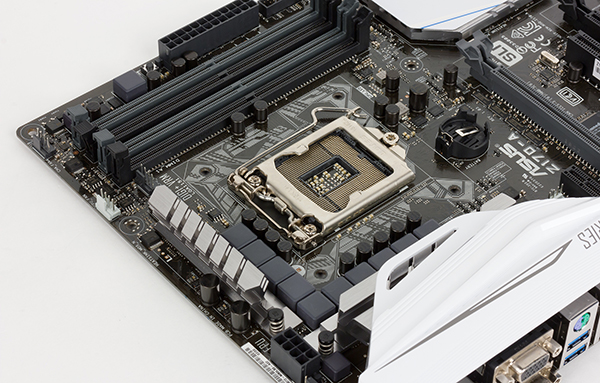

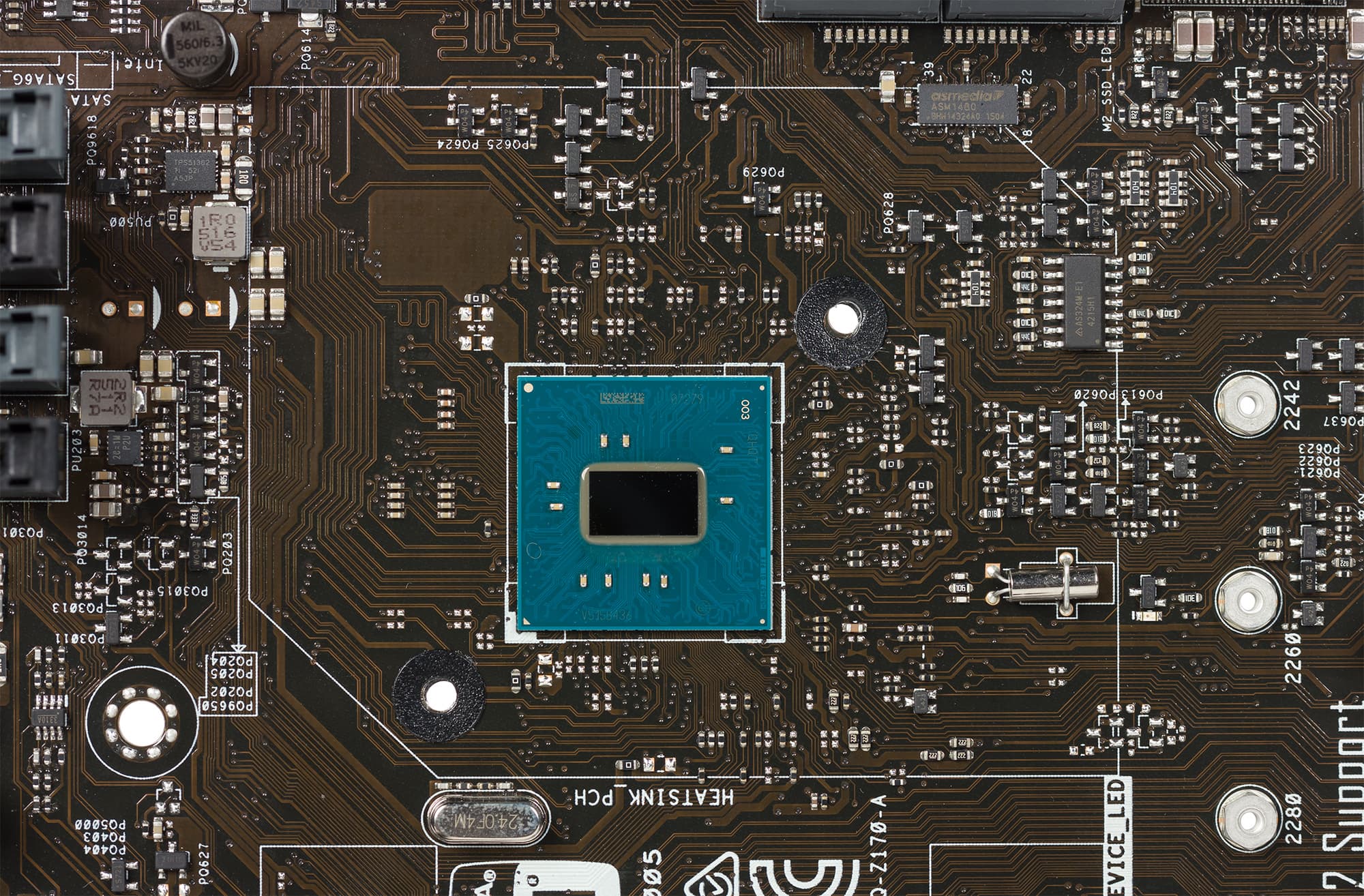

Плата Asus Z170-A основана на новом чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения (кодовое наименованием Skylake-S) с разъемом LGA1151.


Память

Для установки модулей памяти на плате Asus Z170-A предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Z170-A имеется три слота с форм-фактором PCI Express x16, три слота PCI Express 3.0 x1, один слот PCI и разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора Skylake, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCIe 3.0 чипсета Intel Z170. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16. По умолчанию этот слот работает в режиме x2, а переключение в режим работы x4 реализуется через UEFI BIOS.

Отметим, что плата Asus Z170-A поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Три слота PCI Express 3.0 x1 (слоты с закрытыми концами) реализованы через чипсет, для чего задействованы три порта PCIe 3.0.

Поскольку сам чипсет Intel Z170 не имеет нативной поддержки шины PCI, для реализации слота PCI используется мостик PCIe—PCI, в качестве которого выступает чип ASMedia ASM1083.

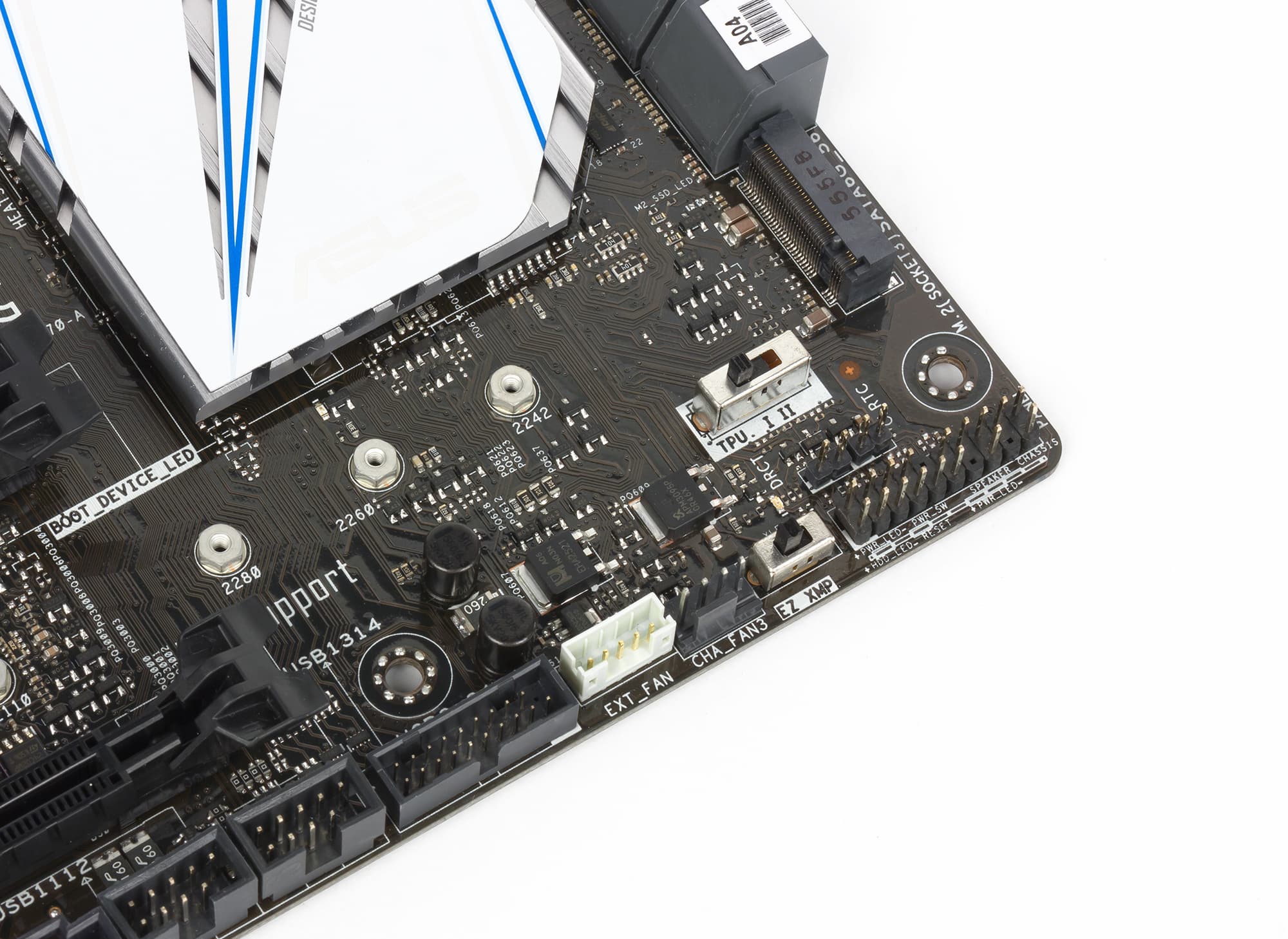

Разъем M.2 поддерживает устройства PCIe и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0, что обеспечивает пропускную способность в 32 ГТ/с (при подключении PCIe-устройств).

Видеоразъемы

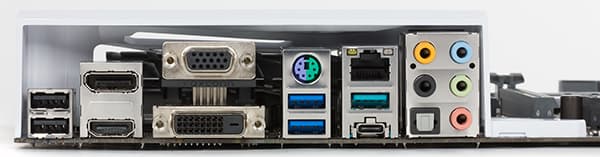

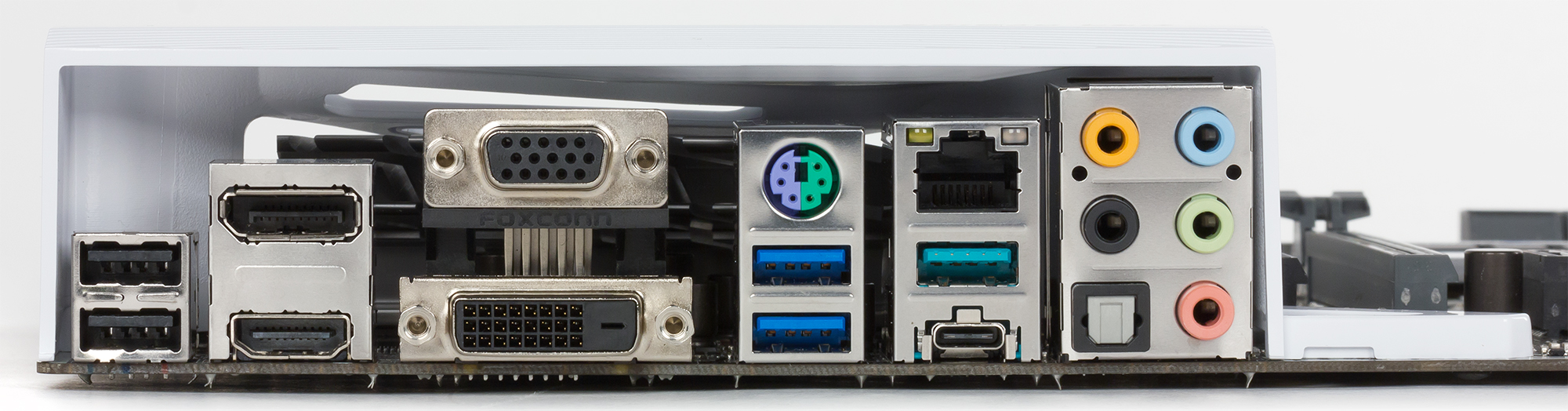

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2160@60/24 Гц), HDMI 1.4b (4096×2160@24 Гц), DVI-D (1920×1080@60 Гц) и VGA (1920×1080@60 Гц). К плате можно одновременно подключить три монитора.

Отметим, что чипсет Intel Z170 не имеет нативной поддержки аналогового видеовыхода VGA (у него нет шины FDI). Поэтому видеовыход VGA реализуется на современных платах путем дополнительного преобразования цифрового видеовыхода DP в аналоговый.

SATA-порты, разъем SATA Express

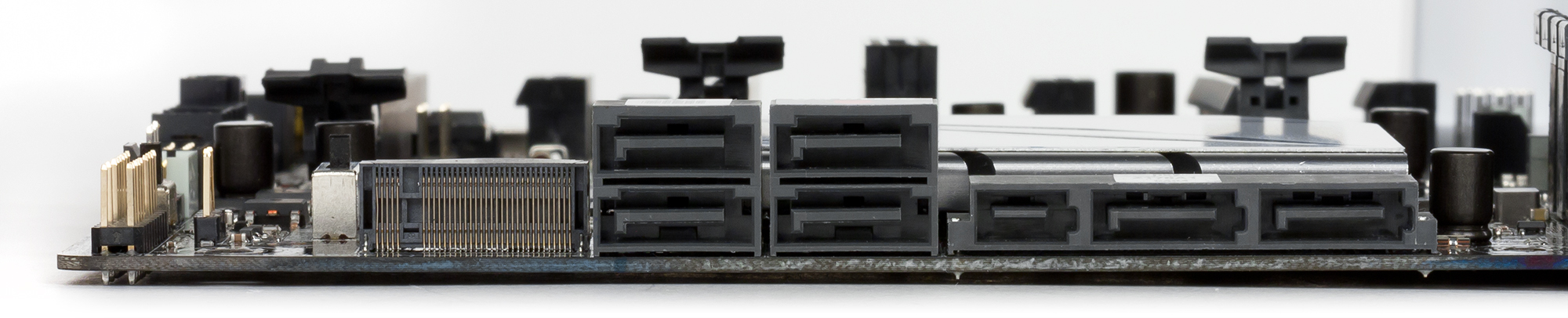

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности шесть портов SATA 6 Гбит/с. Это четыре отдельных порта SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

Все порты SATA реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

Отметим также, что возможность создания RAID-массива предусмотрена и для PCIe-устройств, одно из которых подключается к разъему M.2 (PCIe 3.0 x4), а второе устанавливается в слот PCI Express 3.0 x4 (слот с форм-фактором PCI Express x16).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Два порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено по два разъема каждого типа.

Для реализации двух портов USB 3.1 на плате применяется двухпортовый контроллер ASMedia ASM1142, который подключен к двум чипсетным портам PCIe 3.0. О преимуществах именно такого способа подключения мы уже писали в статье, посвященной плате Asus Z170-Deluxe. Оба порта USB 3.1 выведены на заднюю панель платы: один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Сетевой интерфейс

Для подключения к сети на плате Asus Z170-A имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

Как это работает

Чтобы понять, как работает плата Asus Z170-A и что у нее с чем разделяется, напомним об ограничениях чипсета Intel Z170.

Чипсет Intel Z170 имеет 26 высокоскоростных портов ввода/вывода, в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а еще есть порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под SATA 6 Гбит/с — 6 портов, и под PCIe 3.0 — 20 портов. Есть и еще одно ограничение, которое заключается в том, что к 20 портам PCIe можно подключить одновременно не более 16 PCIe-устройств (контроллеров, разъемов и слотов) с учетом того, что для подключения одного PCIe-устройства может потребоваться более одного (два или четыре) порта PCIe.

Ну а теперь вернемся к плате Asus Z170-A. Как мы уже отмечали, на ней реализовано шесть чипсетных портов USB 3.0, четыре отдельных чипсетных порта SATA 6 Гбит/с, а также два порта SATA 6 Гбит/с в составе разъема SATA Express. Кроме того, еще один порт SATA 6 Гбит/с требуется под разъем M.2, который поддерживает SATA-устройства. То есть SATA-портов не хватает.

Также имеется контроллер ASMedia ASM1142 под который требуется два порта PCIe 3.0, разъем M.2, под который требуется еще четыре порта PCIe 3.0, и разъем SATA Express — это еще два порта PCIe. Добавим к этому сетевой контроллер, под который требуется еще один порт PCIe, а также учтем мост ASMedia ASM1083 (это еще один порт PCIe). Ну и для слота PCI Express 3.0 x4 и трех слотов PCI Express 3.0 x1 требуется в совокупности семь портов PCIe 3.0. В результате получаем, что требуется 17 портов PCIe 3.0. Как видим, ограничение в 20 портов PCIe в данном случае выполнено, а вот общее количество высокоскоростных портов ввода/вывода получается больше 26. То есть что-то с чем-то должно в данном случае разделяться.

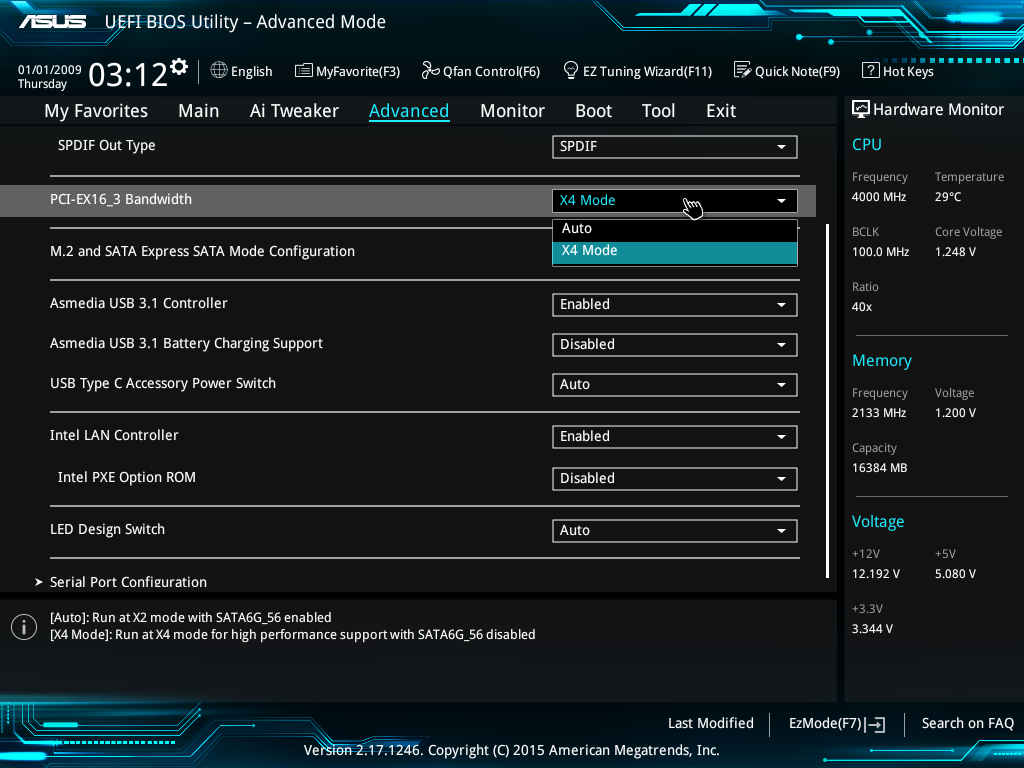

На плате Asus Z170-A разделяются, во-первых, слот PCI Express 3.0 x4 и два отдельных порта SATA 6 Гбит/с. То есть если слот PCI Express 3.0 x4 работает в режиме x4, то два порта SATA 6 Гбит/с будут недоступны, а если используются порты SATA 6 Гбит/с, то слот PCI Express 3.0 x4 будет работать в режиме x2. Настройка режима работы слота PCI Express 3.0 x4 производится в UEFI BIOS. В результате на слот PCI Express 3.0 x4 и два отдельных порта SATA 6 Гбит/с в совокупности требуется лишь четыре чипсетных высокоскоростных порта ввода/вывода.

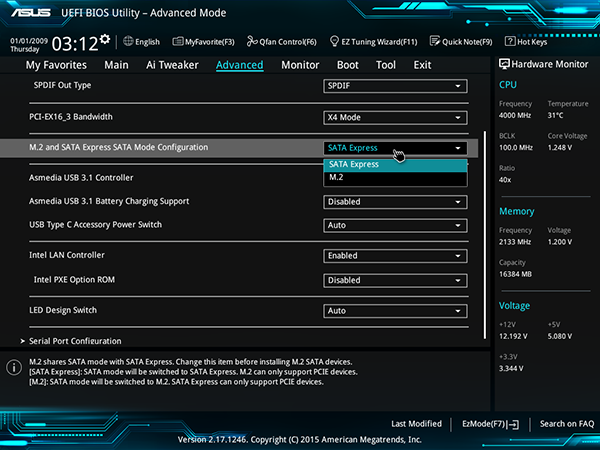

Во-вторых, разделяемыми сделаны разъемы M.2 и SATA Express. В настройках UEFI BIOS на вкладке Advanced\Onboard Devices Configuration имеется пункт «M.2 and SATA Express SATA Mode Configuration». Если для этого пункта установить значение SATA Express, то разъем SATA Express будет работать в режиме SATA, а разъем M.2 — в режиме PCIe. То есть в этом варианте для разъемов SATA Express и M.2 в совокупности используется четыре порта PCIe 3.0 и два порта SATA 6 Гбит/с. Если же для пункта «M.2 and SATA Express SATA Mode Configuration» выбрать значение M.2, то разъем SATA Express будет работать в режиме PCIe, а разъем M.2 — в режиме SATA. В этом варианте для разъемов SATA Express и M.2 в совокупности используется два порта PCIe 3.0 и один порт SATA 6 Гбит/с. Как видим, в обоих случаях задействуется не более шести чипсетных высокоскоростных портов ввода/вывода.

С учетом разделения указанных разъемов и слотов, получаем, что на плате Asus Z170-A задействовано не более 15 чипсетных портов PCIe 3.0, не более 6 портов SATA 6 Гбит/с и 6 портов USB 3.0, а общее количество одновременно задействованных чипсетных высокоскоростных портов ввода/вывода не превышает 25.

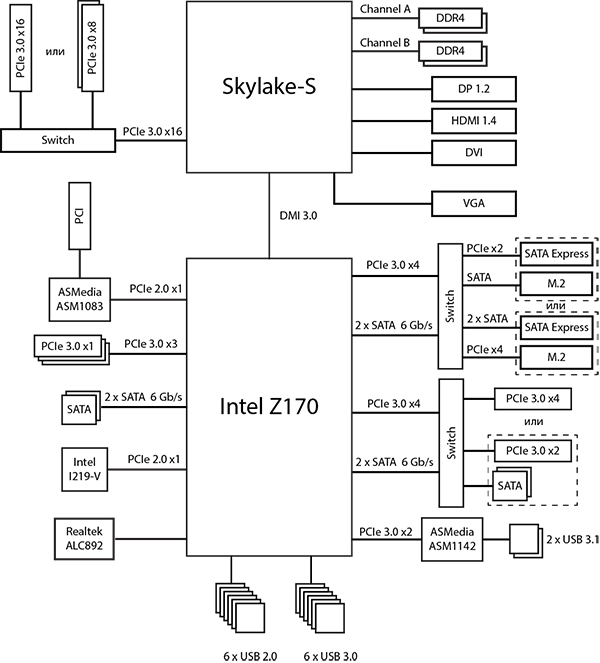

Блок-схема платы Asus Z170-A показана на рисунке.

Дополнительные особенности

Поскольку плата Asus Z170-A относится к категории недорогих решений на чипсете Intel Z170, дополнительных «фишек» на ней не так много, как на топовых моделях. Тем не менее, на текстолите имеется кнопка включения и традиционная для плат Asus кнопка «MemOK!». А вот кнопки для перезагрузки системы здесь нет, как нет и индикатора POST-кодов.

На плате есть два переключателя: TPU и EZ XMP. Переключатель TPU является трехпозиционным и предназначен для автоматического разгона системы. В одном положении автоматический разгон заблокирован, второе положение предназначено для умеренного разгона (при использовании воздушного охлаждения), а третье позволяет произвести разгон до более высокой тактовой частоты (при использовании водяного охлаждения). В качестве справки отметим, что в положении переключателя TPU I процессор Intel Core i7-6700K разгоняется до частоты 4,3 ГГц (разгон на 7%), а в положении переключателя TPU II производится разгон до частоты 4,6 ГГц (разгон на 15%). Переключатель EZ XMP предназначен для активации XMP-профиля памяти (если таковой предусмотрен). В принципе, то же самое можно сделать через UEFI BIOS, и данный переключатель просто дублирует одну из настроек UEFI BIOS.

Отметим наличие на плате перемычек Clear CMOS (с очевидной функцией) и CPU Over Voltage. Переключатель CPU Over Voltage предназначен для разгона процессора и позволяет увеличивать напряжение на нем в более широких пределах. Традиционной кнопки DirectKey нет, но вместо нее есть перемычка с таким же названием.

Система питания

Как и большинство плат, модель Asus Z170-A имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

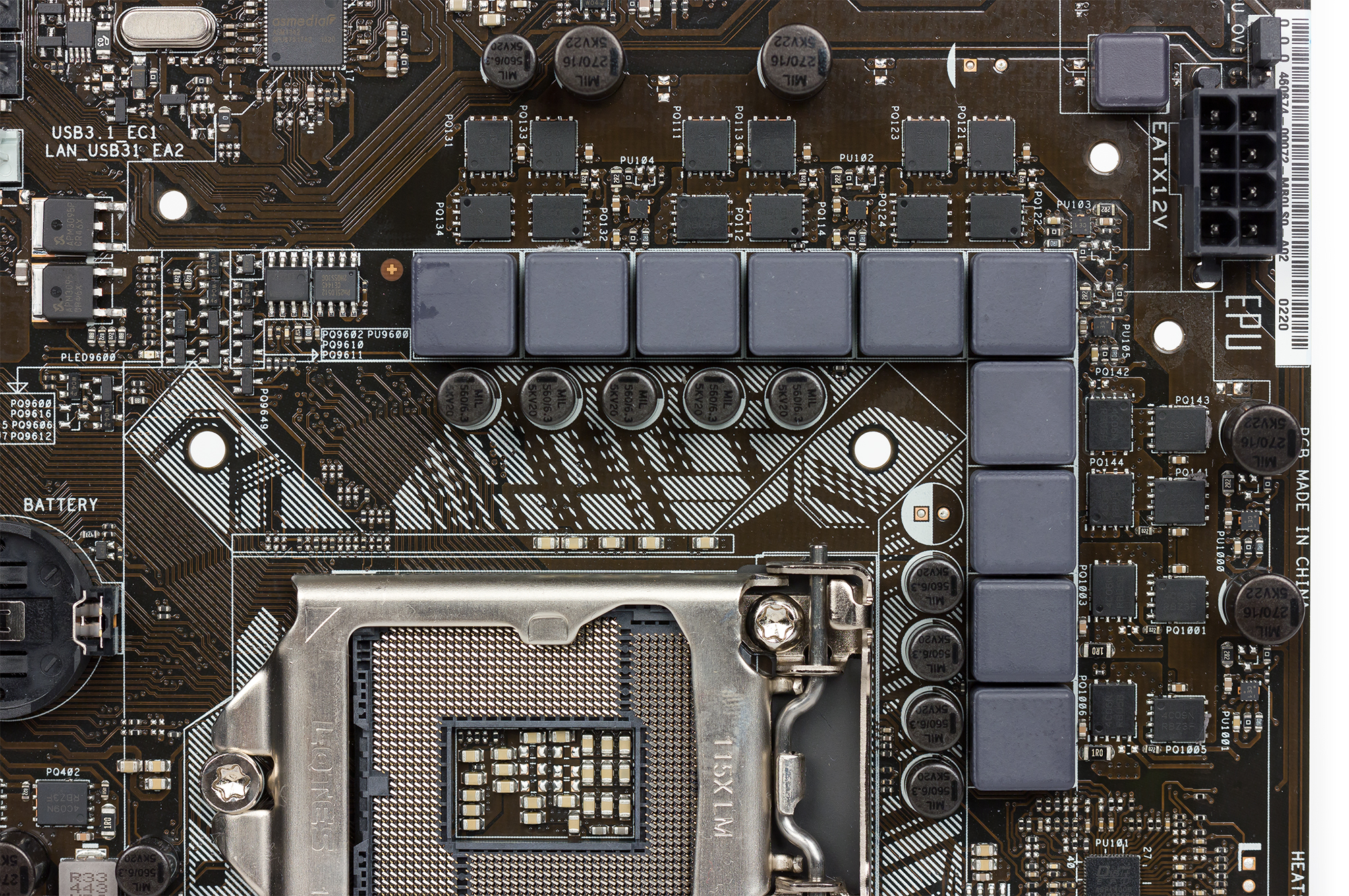

Регулятор напряжения питания процессора на плате является 10-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой ASP14008. Каналы питания построены с использованием дискретных MOSFET-транзисторов NTMFS4C06N (компании On Semiconductor) и 5 драйверов (каждый драйвер управляет двумя каналами питания).

Система охлаждения

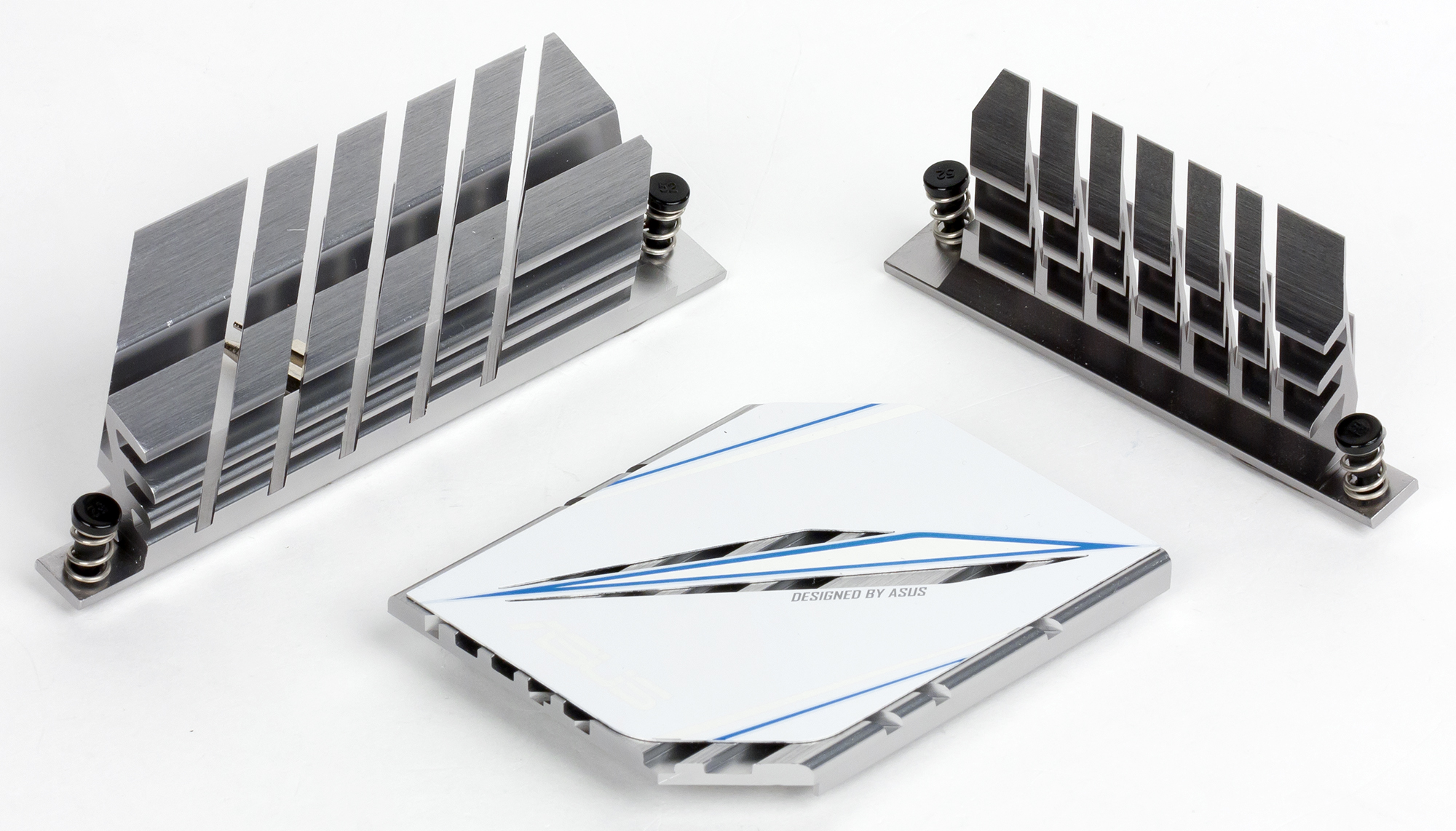

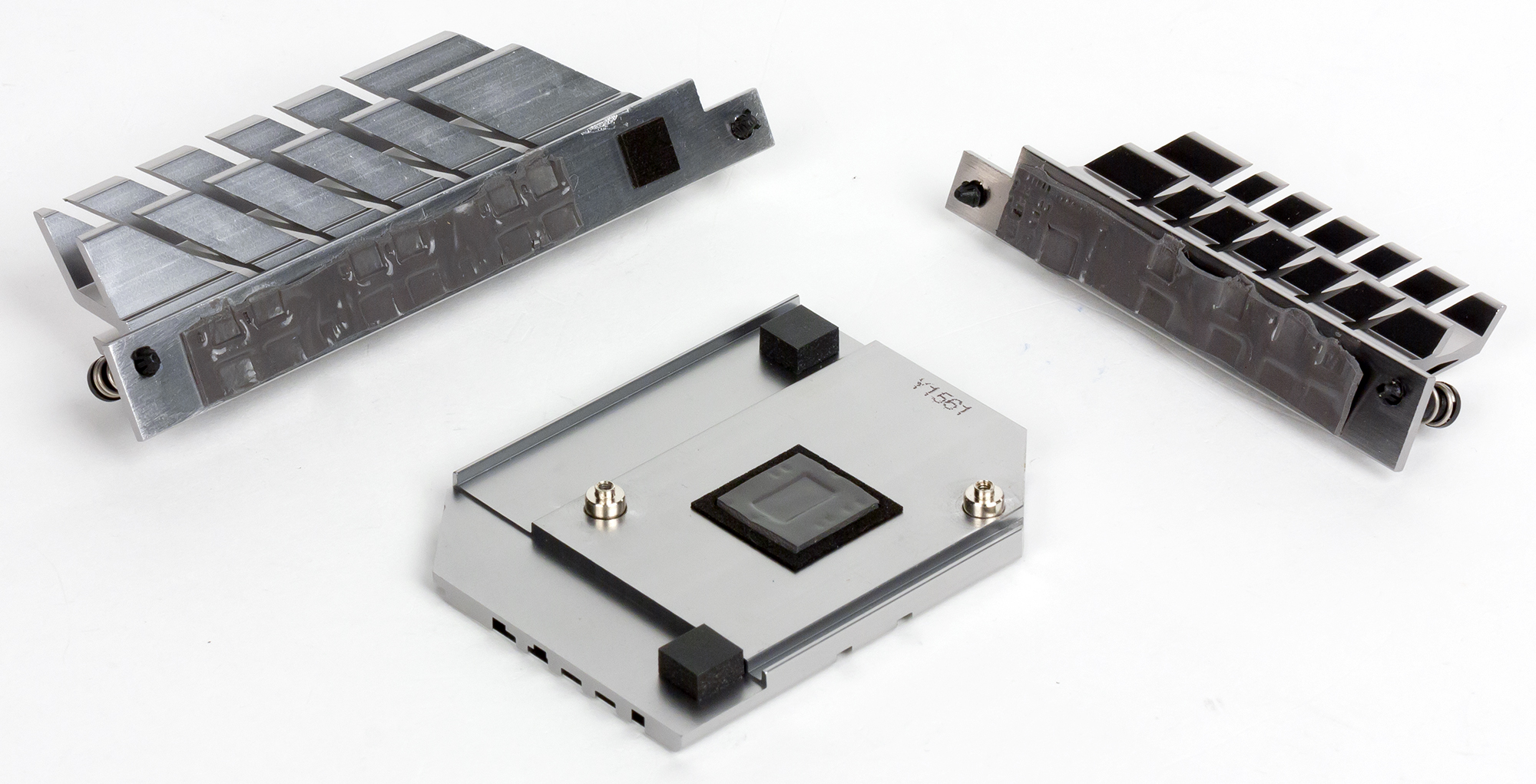

Для охлаждения различных тепловыделяющих компонентов на плате Asus Z170-A предусмотрено в совокупности три радиатора. Один радиатор установлен на чипсете, а два других расположены по бокам от процессорного разъема и закрывают MOSFET-транзисторы регулятора напряжения питания.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов (включая и вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения вентилятора системы водяного охлаждения. Традиционно, скорость любого корпусного вентилятора, вентилятора кулера процессора и вентилятора системы водяного охлаждения можно настраивать либо через UEFI BIOS, либо через утилиту Fan Xpert 3.

Аудиоподсистема

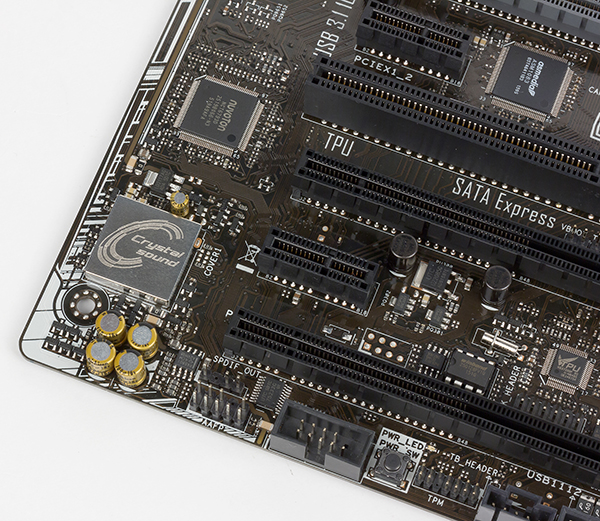

На плате Asus Z170-A аудиоподсистема основана на аудиокодеке Realtek ALC892. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z170-Aполучил оценку «Очень хорошо». И действительно, если посмотреть на результаты тестирования звукового тракта, то они очень неплохие.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−81,2
Хорошо
Динамический диапазон, дБ (А)
81,1
Хорошо
Гармонические искажения, %
0,0045
Очень хорошо
Гармонические искажения + шум, дБ (A)
−74,4
Посредственно
Интермодуляционные искажения + шум, %
0,022
Хорошо
Взаимопроникновение каналов, дБ
−76,0
Очень хорошо
Интермодуляции на 10 кГц, %
0,081
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

Если говорить об UEFI BIOS, то по интерфейсу и возможностям он не отличается от UEFI BIOS на плате Asus Z170-Deluxe. Отличия лишь в настройке работы слота PCI Express 3.0 x4 и разъемов M.2 и SATA Express, о чем мы уже писали. А потому мы не станем повторяться и еще раз описывать стандартные возможности UEFI BIOS на этой плате

Выводы

Итак, давайте еще раз отметим основные особенности платы Asus Z170-A.

Эта плата основана на топовом чипсете Intel Z170, который отличается широкими функциональными возможностями. И в сегменте плат на чипсете Intel Z170 модель Asus Z170-A является начальным, даже бюджетным вариантом. Она имеет очень скромную комплектацию и не имеет почти никаких излишеств, что, впрочем, можно только приветствовать. Фактически, здесь реализована лишь базовая функциональность чипсета, а из дополнительных контроллеров имеется лишь контроллер USB 3.1. Лишним он является или нет — вопрос спорный, но, похоже, плат на чипсете Intel Z170 без портов USB 3.1 уже не будет.

Есть здесь и еще один дополнительный контроллер: мост PCIe—PCI, через который реализован слот PCI. Впрочем, вряд ли наличие такого раритетного слота действительно расширяет функциональность платы, поскольку сомнительно, что в PCI сегодня есть реальная потребность.

В итоге плату Asus Z170-A можно позиционировать как решение начального уровня для создания высокопроизводительных ПК с возможностью разгона процессора и памяти.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
