Материнская плата Asus X99-Pro

Аналог Asus X99-A, но с модулем Wi-Fi


Мы уже рассматривали две платы компании Asus на чипсете Intel X99: топовое решение Asus X99-Deluxe и бюджетный (для плат на чипсете Intel X99) вариант Asus X99-A. Сегодня мы рассмотрим модель X99-Pro, которая занимает промежуточное (и по стоимости, и по функциональным возможностям) положение между X99-Deluxe и X99-A.


Комплектация и упаковка

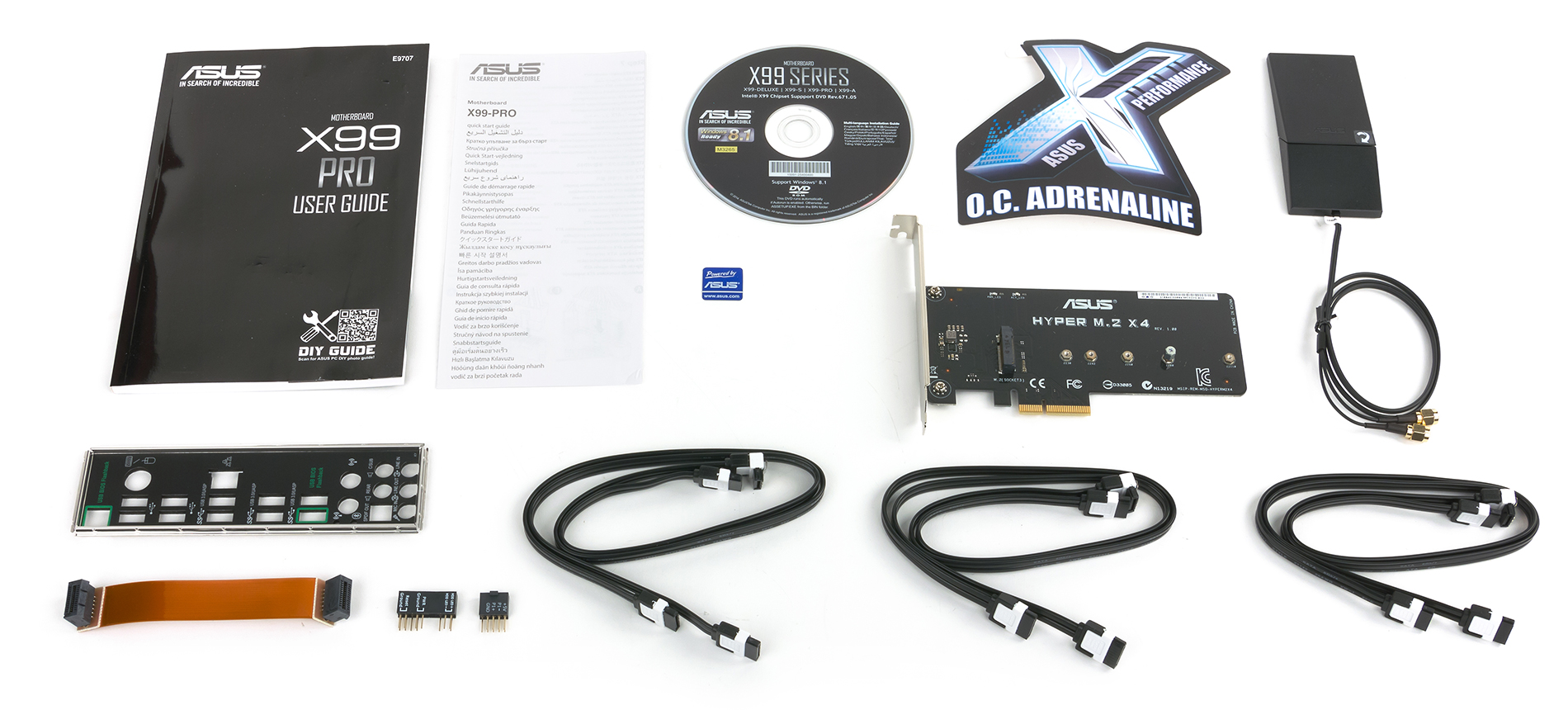

Asus X99-Pro поставляется в достаточно компактной коробке черного цвета , на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка для задней панели платы, антенна для модуля Wi-Fi, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопок и индикаторов на передней панели корпуса, а также плата Hyper M.2 x4, которая представляет собой переходник с разъема PCI Express x4 на разъем M.2. Даже по комплектации Asus X99-Pro занимает промежуточное положение между Asus X99-Deluxe и Asus X99-A: чуть победнее, чем у X99-Deluxe, но побогаче, чем в случае X99-A.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus X99-Pro приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 64 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Asus Wi-Fi Go! (802.11 a/b/g/n/ac)
Слоты расширения
3 × PCI Express 3.0 x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express 2.0 x16)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4)
SATA-разъемы
8 × SATA 6 Гбит/с (чипсет)
1 × SATA Express (с двумя портами SATA 6 Гбит/с от чипсета)
USB-порты
10 × USB 3.0
8 × USB 2.0

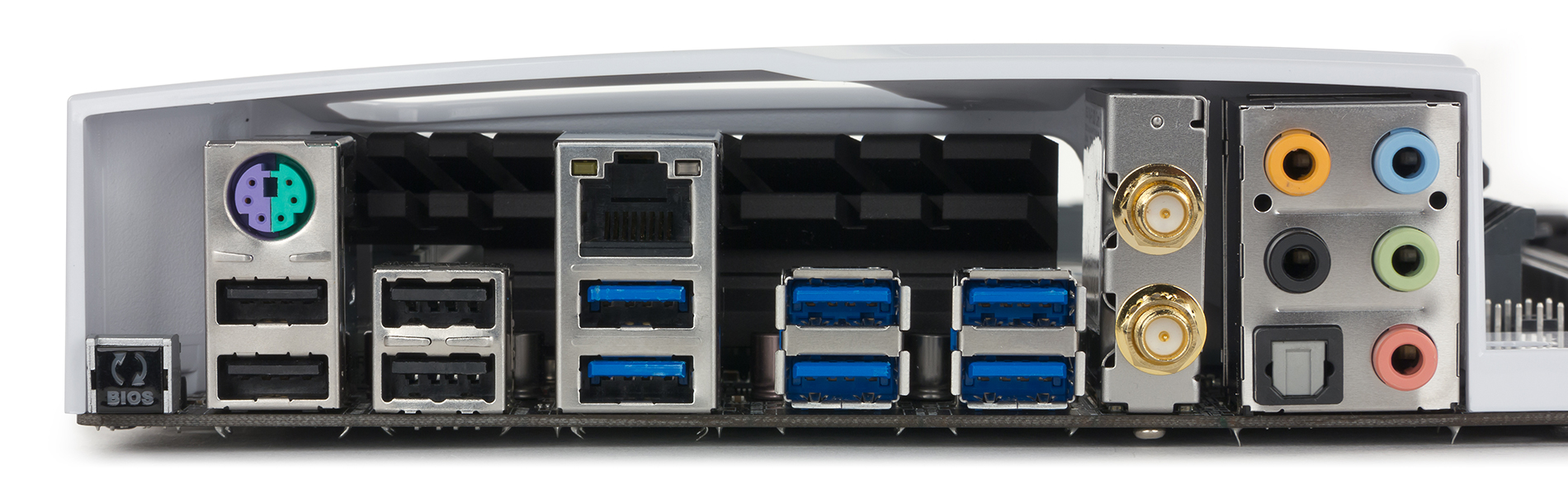

Разъемы на задней панели
6× USB 3.0
4 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
1 × SATA Express
6 × разъемов для подключения 4-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
1 × разъем для подключения Thunderbolt-карты
Форм-фактор
ATX (305×244 мм)

Форм-фактор

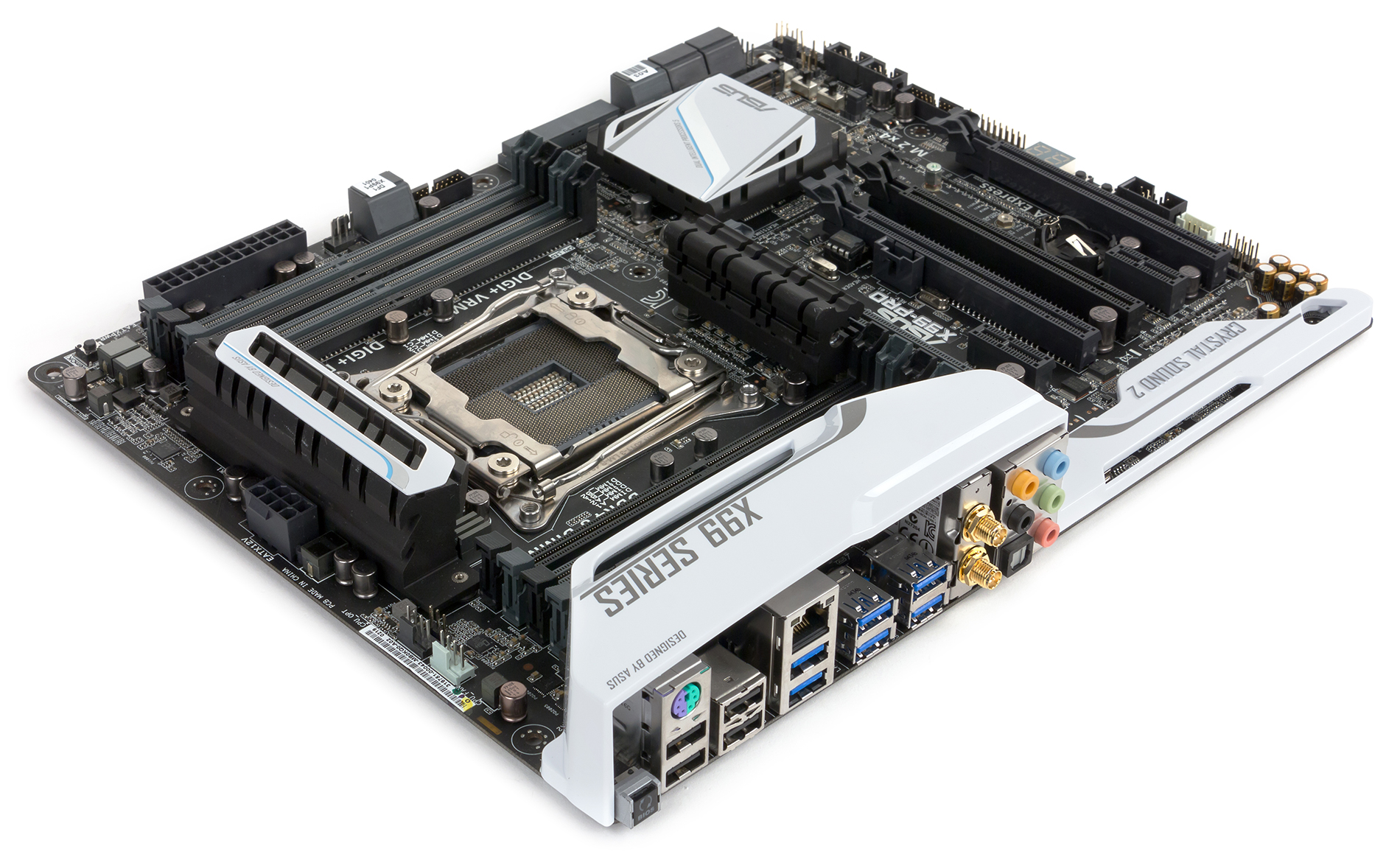

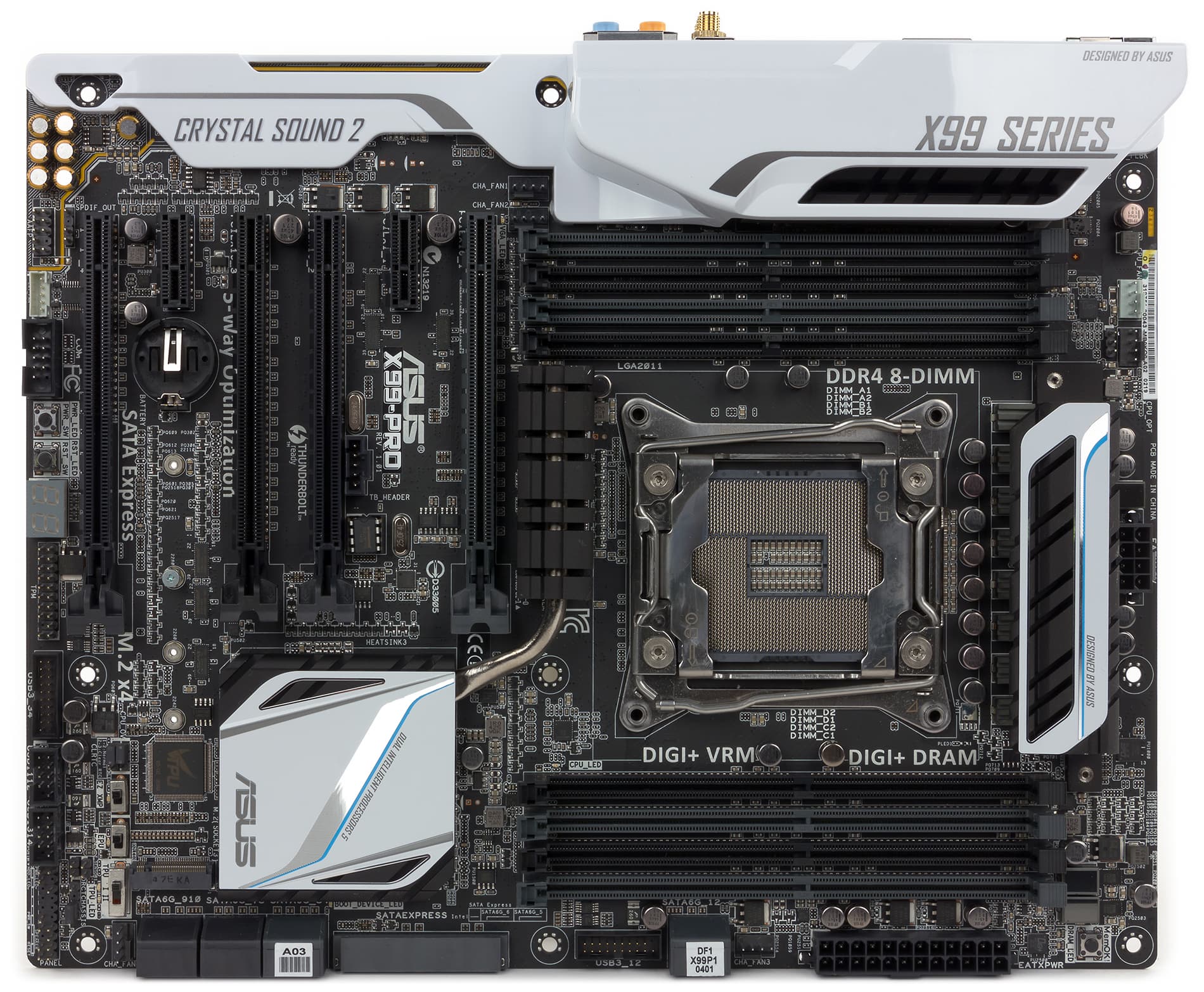

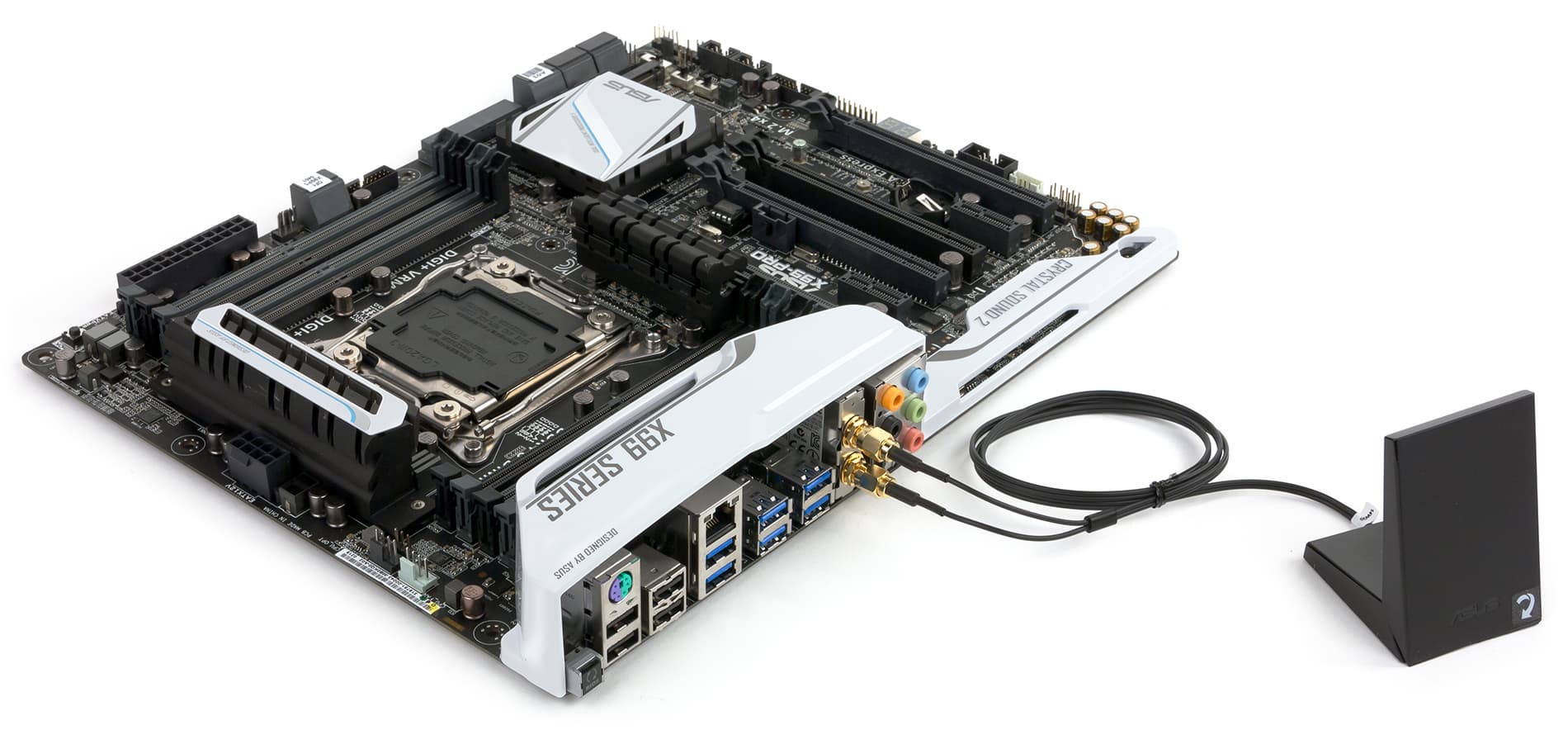

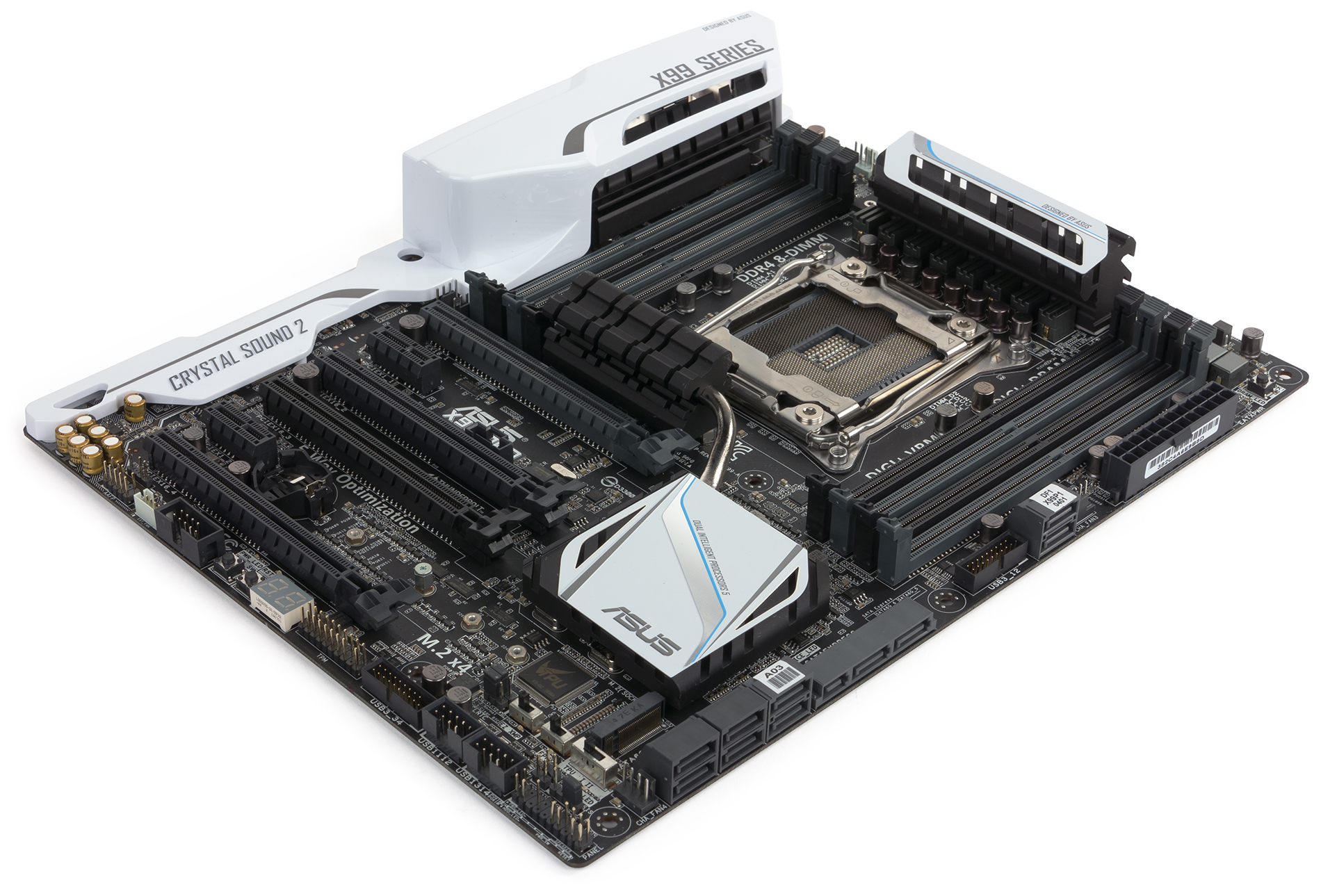

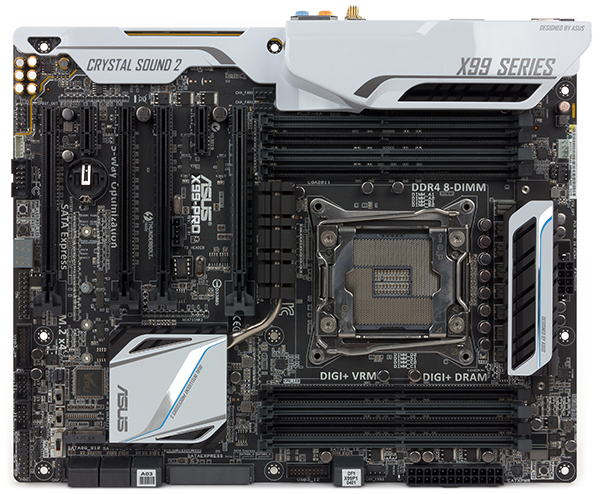

Плата Asus X99-Pro выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены девять отверстий.


Чипсет и процессорный разъем

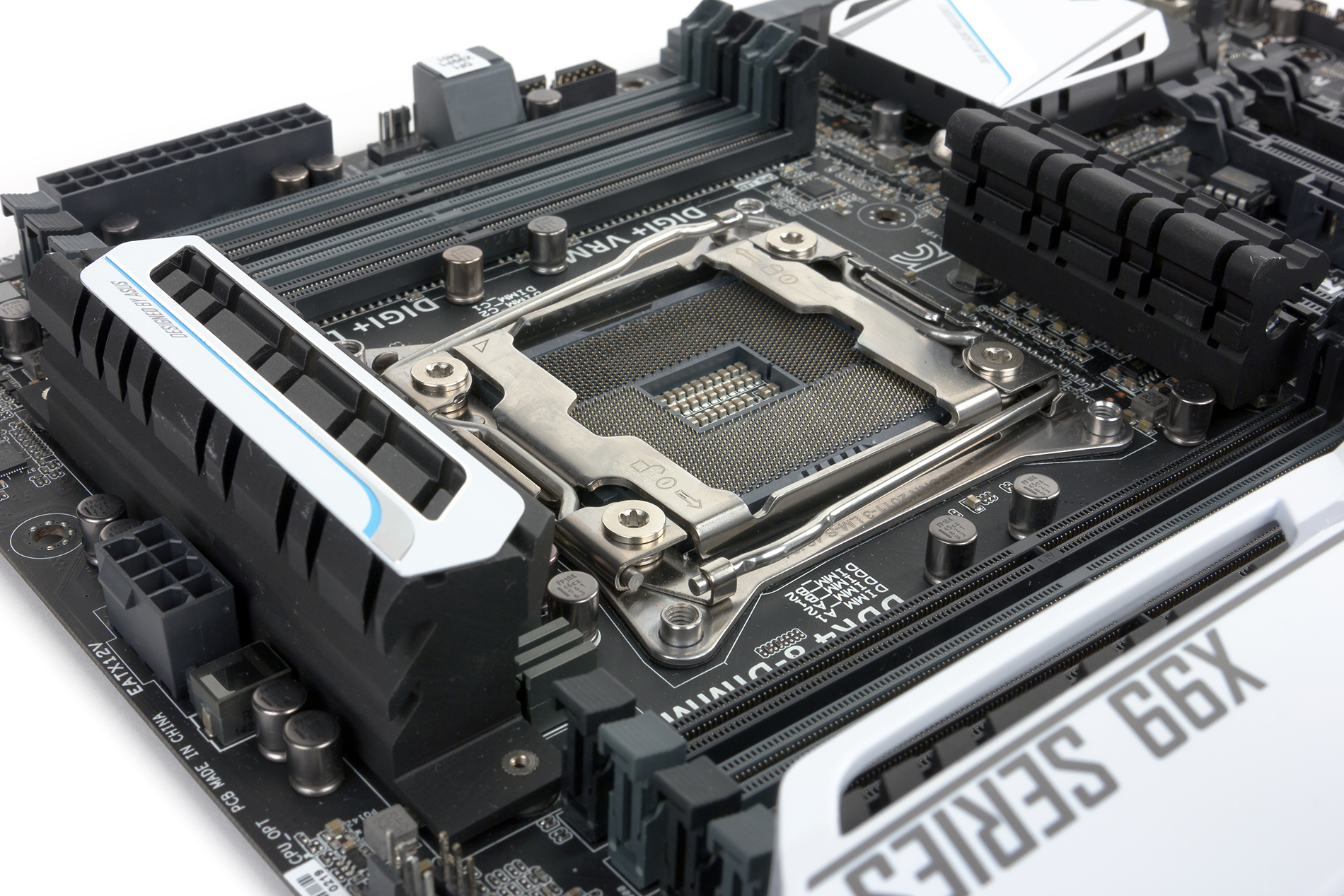

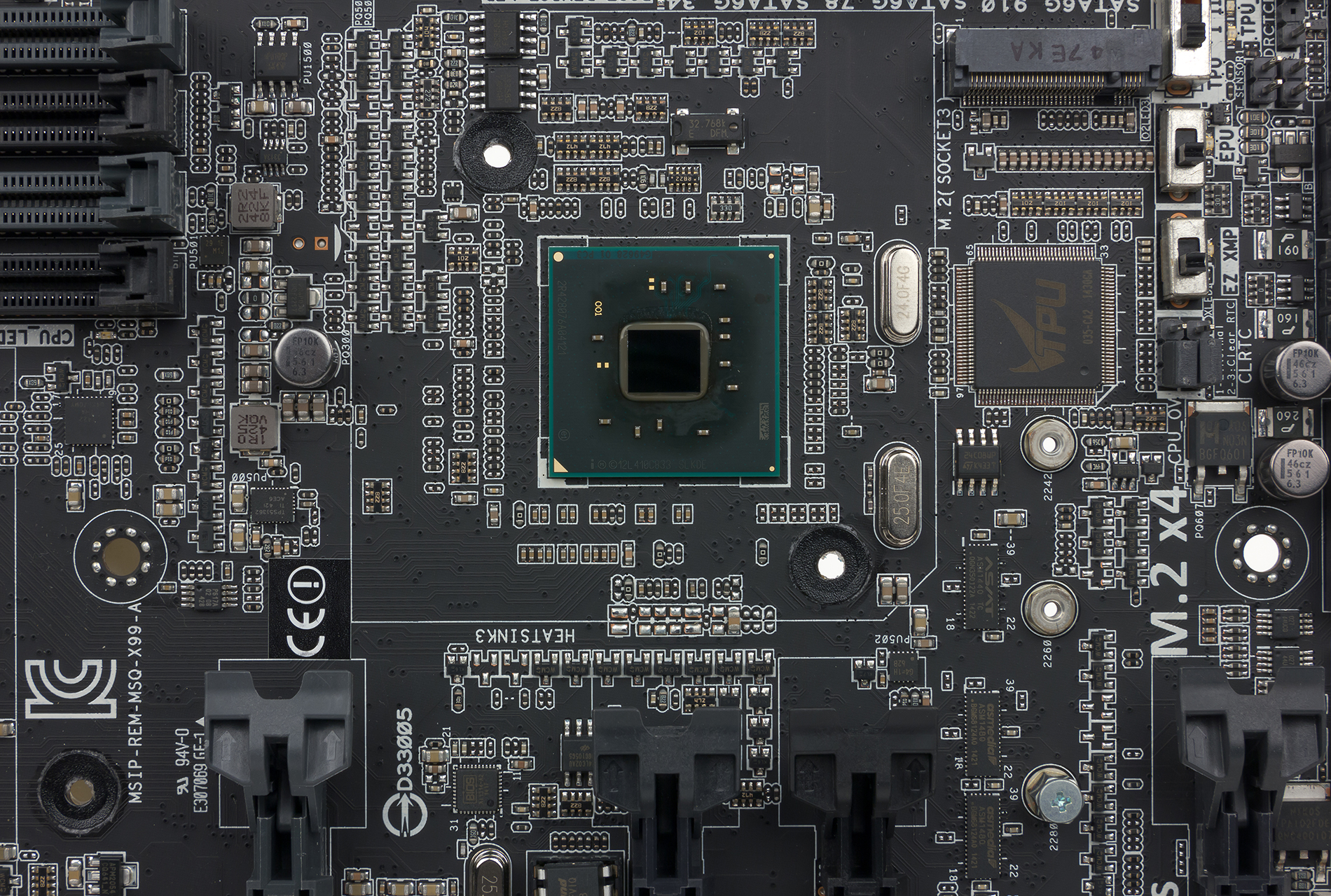

Плата Asus Х99-Pro основана на топовом чипсете Intel Х99 и поддерживает только процессоры c кодовым наименованием Haswell-E с разъемом LGA2011-v3. Как и в случае других моделей Asus, на Х99-Pro для установки процессора используется не обычный разъем LGA2011-v3, а патентованный разъем Asus O. C. Socket. Напомним, что в этом разъеме задействуются зарезервированные для отладочных целей контакты процессора Haswell-E, что позволяет улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.


Память

Для установки модулей памяти на плате Asus X99-Pro предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 64 ГБ (при использовании 8-гигабайтных модулей). Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

Для установки видеокарт или плат расширения на материнской плате Asus Х99-Pro имеется четыре слота с форм-фактором PCI Express x16 и два слота PCI Express 2.0 x1.

Один из слотов с форм-фактором PCI Express x16 (второй, если считать от процессорного разъема) реализован с использованием 4 чипсетных линий PCI Express 2.0, то есть является слотом PCI Express 2.0 x4.

Два слота PCI Express 2.0 x1 также реализованы с использованием чипсетных линий PCI Express 2.0.

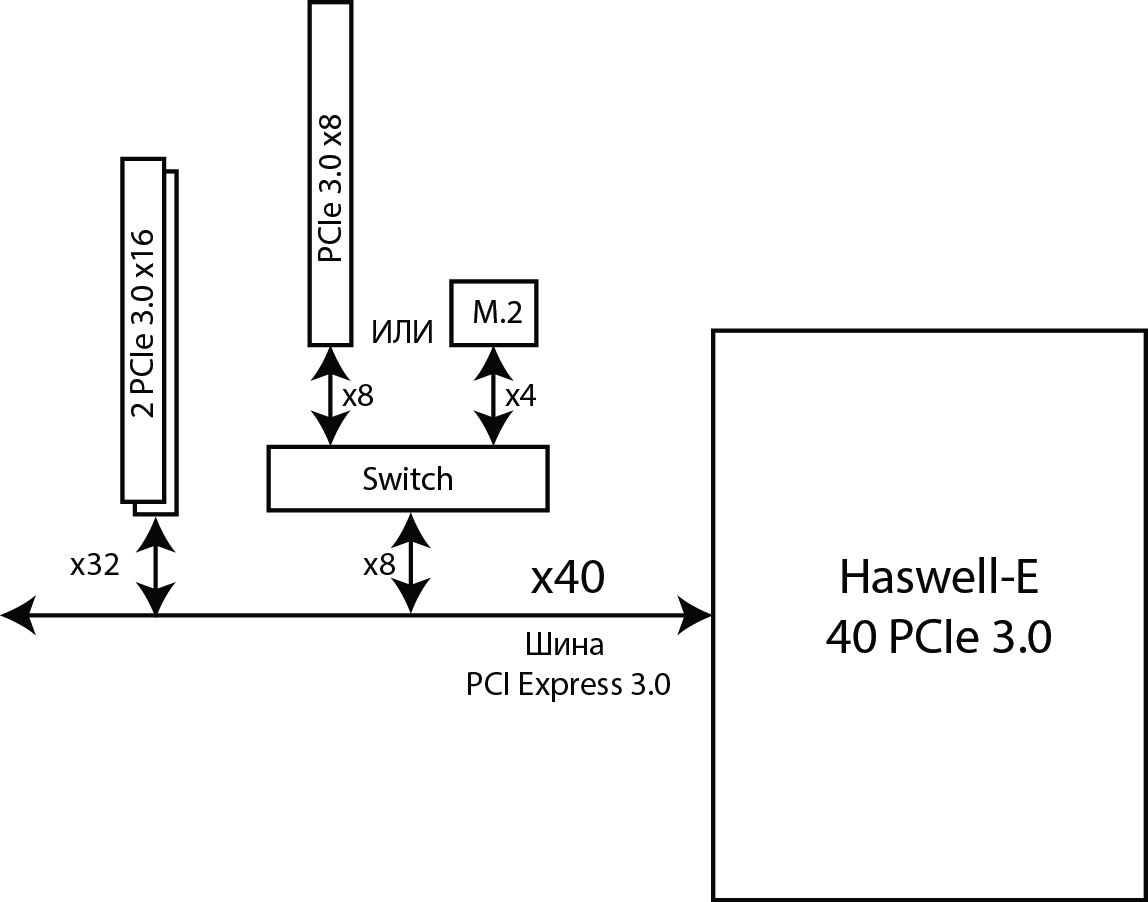

А вот оставшиеся три слота с форм-фактором PCI Express x16 (PCIEX16_1, PCIEX16_3 и PCIEX16_4) реализованы с использованием процессорных линий PCI Express 3.0, а режимы их работы зависят от того, какой устанавливается процессор. Если устанавливается процессор Haswell-E с 40 линиями PCI Express 3.0 (Core i7-5960X или Core i7-5930K), то первый (PCIEX16_1) и третий (PCIEX16_3) слоты работают в режимах x16, а четвертый слот (PCIEX16_4) — в режиме x8. Тут важно подчеркнуть, что четвертый слот (PCIEX16_4) разделяем с разъемом M.2. Забегая вперед, отметим, что разъем M.2 на данной плате реализован с использованием четырех процессорных линий PCI Express 3.0, и на четвертый слот и разъем M.2 в совокупности задействуется 8 процессорных линий PCI Express 3.0. Причем если используется разъем M.2, то слот PCIEX16_4 будет недоступен (он не переходит в режим x4). Естественно, поддерживаются технологии Nvidia SLI и AMD CrossFireX, причем в плату можно устанавливать до трех однопроцессорных видеокарт или две двухпроцессорные.

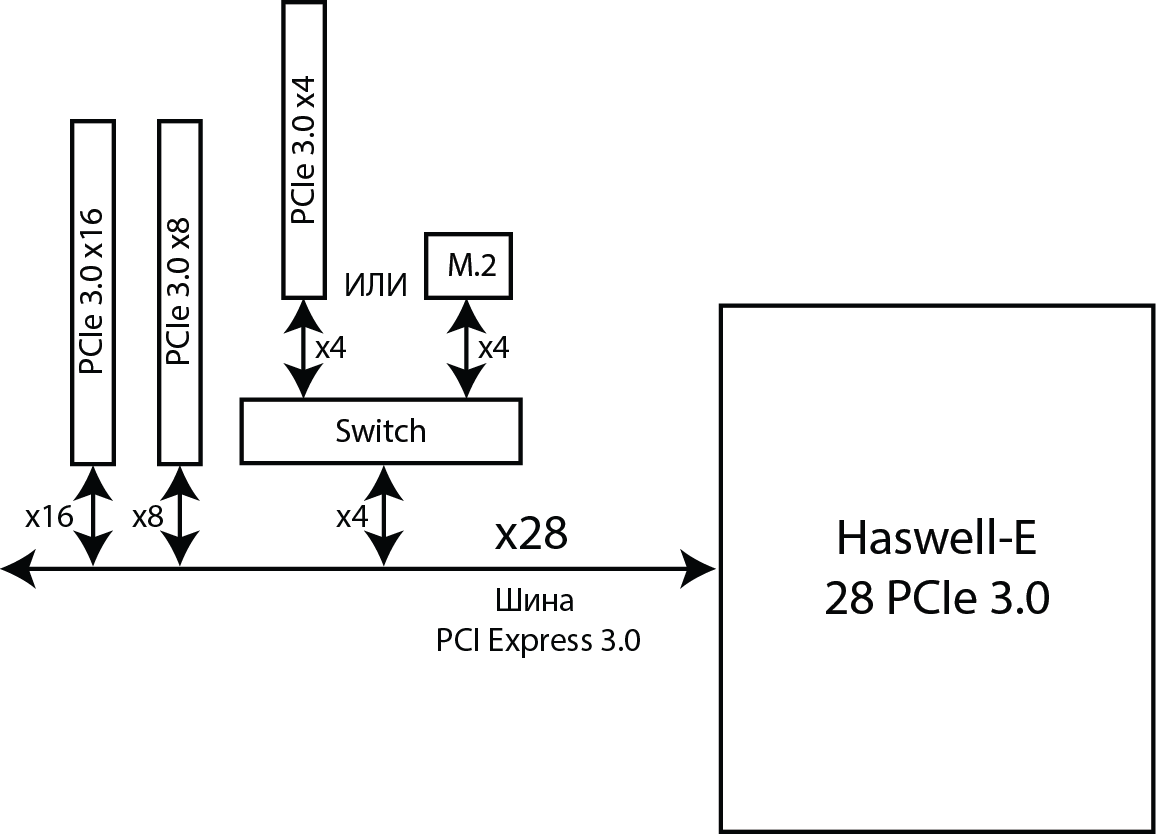

Когда в плату устанавливается процессор Haswell-E с 28 линиями PCI Express 3.0 (Intel Core i7-5820K), первый (PCIEX16_1) слот будет работать в режиме x16, третий (PCIEX16_3) — в режиме x8, а четвертый (PCIEX16_4) — в режиме x4. Опять-таки, четвертый слот разделяем с разъемом M.2, то есть на четвертый слот и разъем M.2 в совокупности задействуется 4 процессорных линии PCI Express 3.0. Отметим, что в данном режиме также поддерживаются технологии Nvidia SLI и AMD CrossFireX, однако три видеокарты Nvidia уже нельзя объединить по технологии SLI.

SATA-порты, разъемы SATA Express и разъем M.2

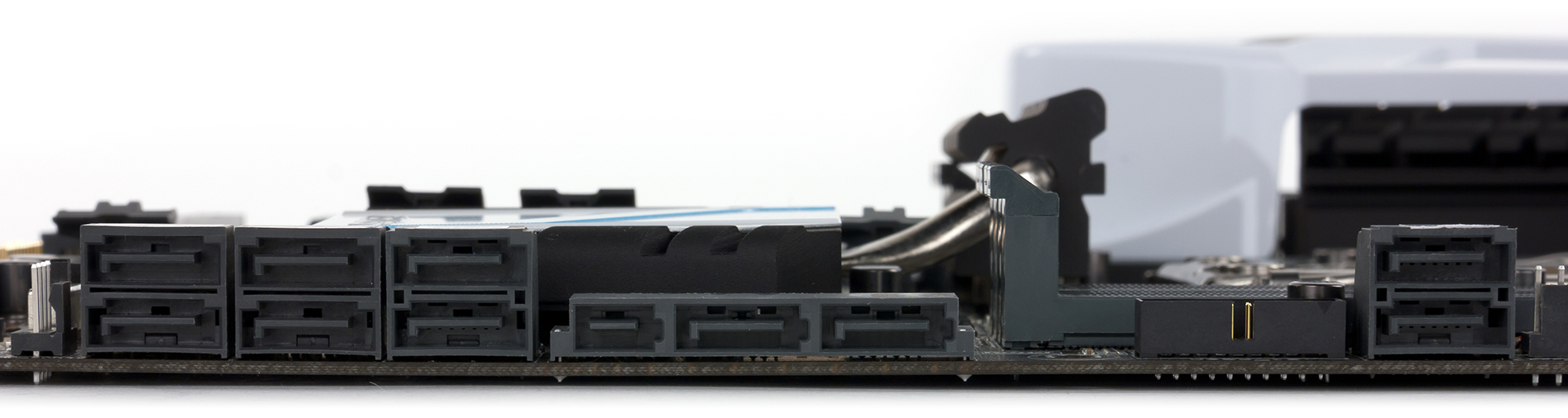

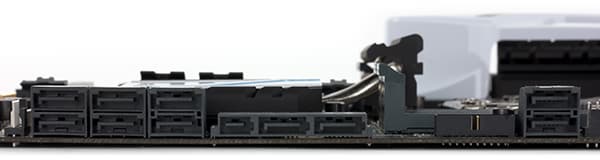

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Отметим, что только шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта, которые не поддерживают технологию Intel Rapid Storage, выделены черным цветом.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и две чипсетных линии PСI Express 2.0.

Как уже отмечалось, на плате Asus X99-Pro имеется и разъем нового поколения M.2, который реализован с использованием 4 процессорных линий PCI Express 3.0. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку PCIe-накопителей типоразмера 2230/2242/2260/2280/22110 (фактически, это все типоразмеры, которые существуют).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 10 портов USB 3.0 и 8 портов USB 2.0. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации такого количества USB-портов применяется дополнительный USB-хаб и USB-контроллер.

Все порты USB 2.0 реализованы на базе интегрированного в чипсет контроллера, 4 порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных на плате предусмотрено 2 разъема (по 2 порта на разъем). 5 портов USB 3.0 также реализованы на базе интегрированного в чипсет контроллера. Один из этих портов выведен на заднюю панель платы, а для подключения остальных четырех на плате предусмотрено 2 разъема (по 2 порта на разъем). Еще один чипсетный порт USB 3.0 (шестой) используется для подключения USB-хаба ASMedia ASM1074. Вообще, USB-хаб ASMedia ASM1074 дает на выходе 4 порта USB 3.0, но в случае платы Asus X99-Pro от этого хаба разведено только 3 порта USB 3.0, которые выведены на заднюю панель платы. И еще 2 порта USB 3.0 реализованы на базе двухпортового контроллера USB 3.0 ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1 (эти порты также выведены на заднюю панель платы).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus X99-Pro реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

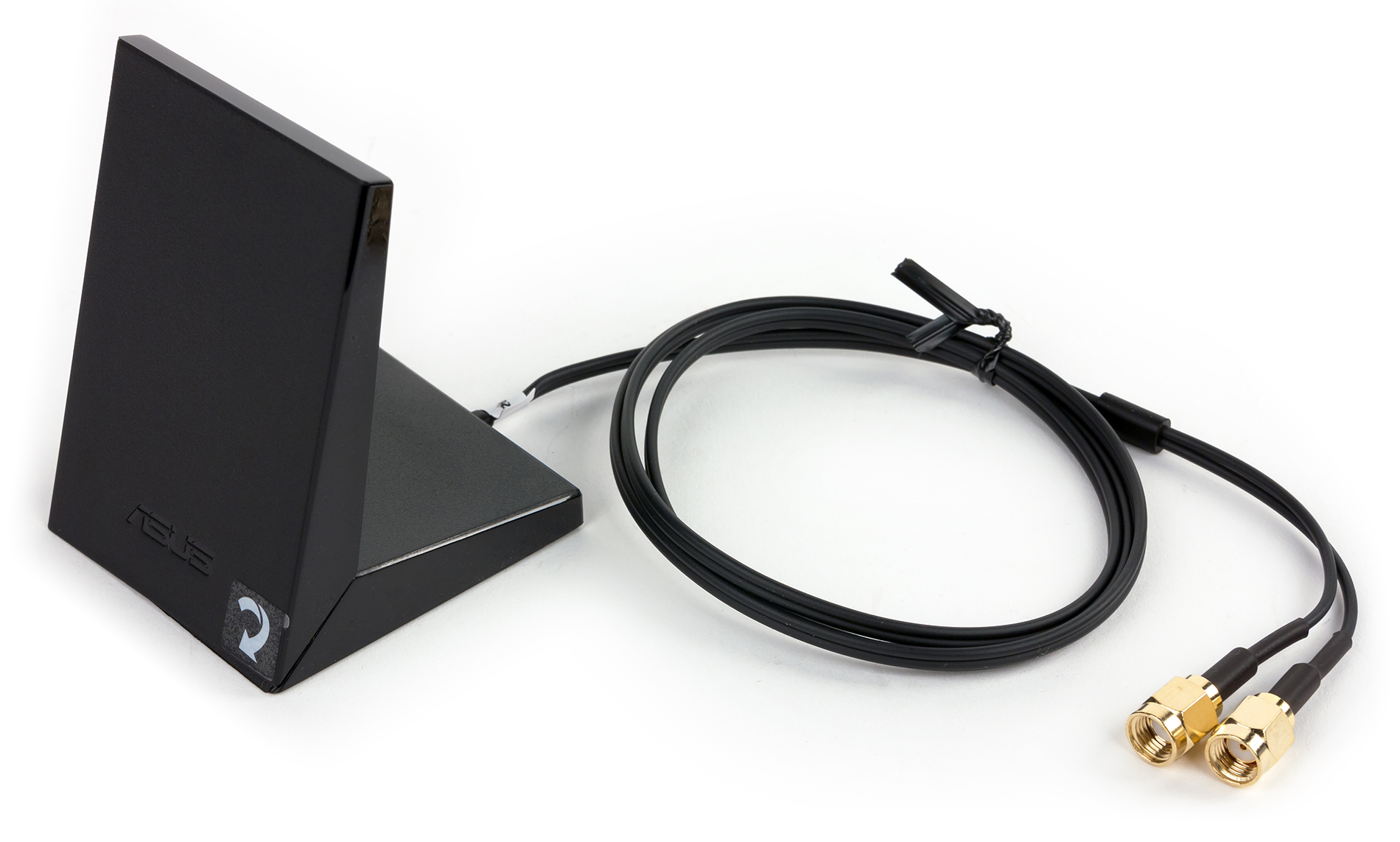

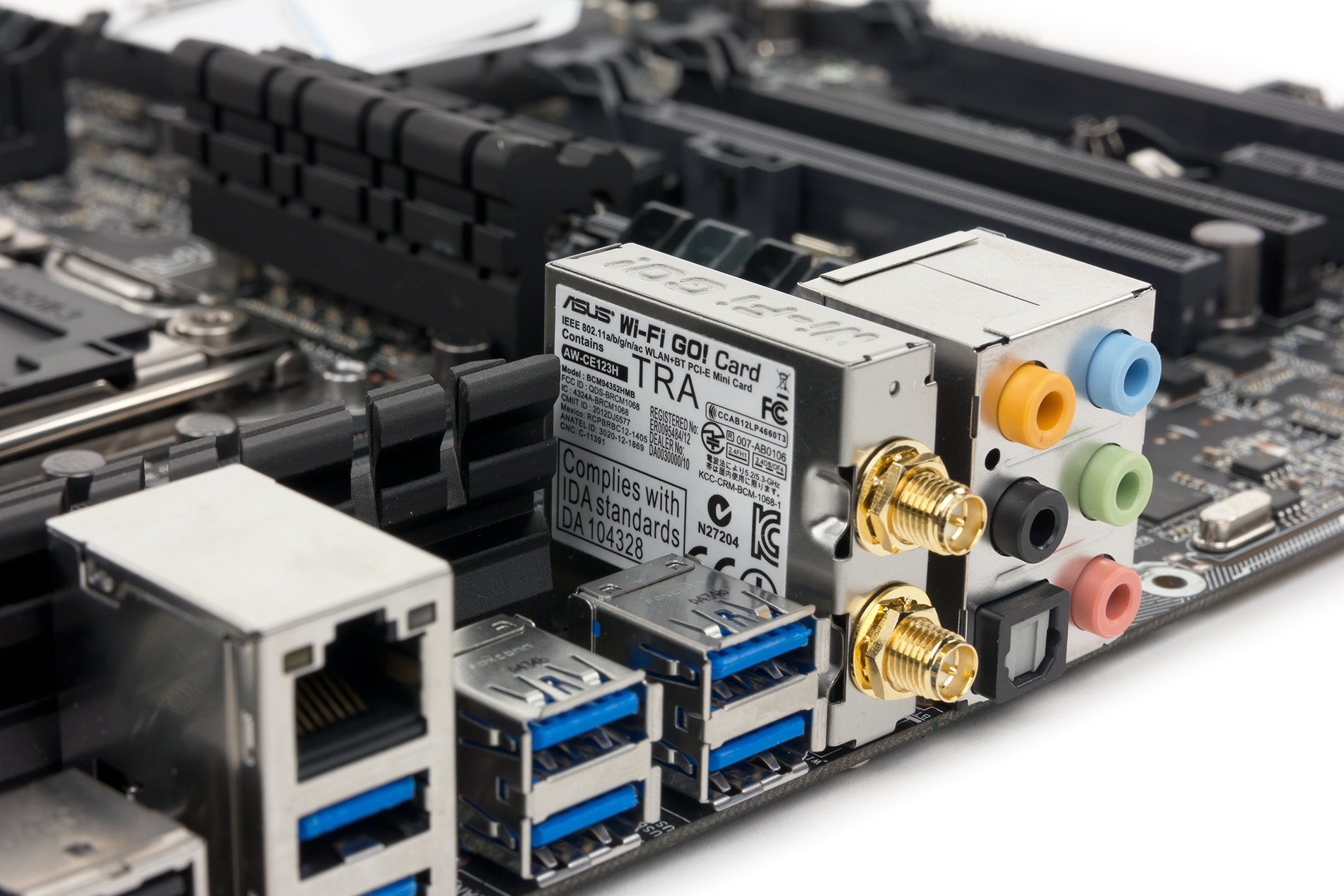

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!, который поддерживает стандарты 802.11a/b/g/n/ac и является двухдиапазонным (2,4 и 5 ГГц), а также реализует поддержку стандарта Bluetooth V4.0. Данный модуль имеет две антенны. Конечно, он попроще, нежели на плате Asus X99-Deluxe, но напомним, что на плате Asus X99-A нет вообще никакого модуля Wi-Fi.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 требуется четыре линии PCI Express 2.0. Еще две линии PCI Express 2.0 задействуют два слота PCI Express 2.0 x1. Кроме того, контроллер USB 3.0 ASMedia ASM1042, сетевой контроллер Intel i218-V и модуль беспроводной связи Asus Wi-Fi Go! — это еще три линии PCI Express 2.0. Ну и разъем SATA Express — это еще две линии PCI Express 2.0. В результате получаем, что всего требуется 11 линий PCI Express 2.0.

Но в чипсете Intel X99 всего 8 линий PCI Express 2.0. Кроме того, напомним, что в чипсете Intel X99 поддерживается до 10 портов SATA 6 Гбит/с и до 6 портов USB 3.0, а всего может быть только 22 высокоскоростных порта ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0), и технология Flexible IO позволяет конфигурировать высокоскоростные порты ввода/вывода, убирая одни порты и добавляя другие.

Нехватка линий PCI Express 2.0 решается очень просто. Дело в том, что слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1 и порты USB 3.0, реализованные на базе контроллера ASMedia ASM1042 (с интерфейсом PCI Express 2.0 x1), выполнены разделяемыми, то есть на них в совокупности приходится только четыре линии PCI Express 2.0. Соответственно, если слот PCI Express 2.0 x4 используется в режиме x4, то порты USB 3.0 и слот PCI Express 2.0 x1 будут недоступны. Но есть и другой вариант, когда слот PCI Express 2.0 x4 используется в режиме x1. В этом случае будет доступен и слот PCI Express 2.0 x1, и отмеченные два порта USB 3.0. Кроме того, модуль беспроводной связи Asus Wi-Fi Go! и еще один слот PCI Express 2.0 x1 также сделаны разделяемыми, то есть в совокупности на них приходится только одна линия PCI Express 2.0. Таким образом, с учетом вышеизложенного, всего и требуется только 8 линий PCI Express 2.0.

Теперь рассмотрим, как работает правило 22 высокоскоростных портов чипсета Intel X99. Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с также строго фиксированы. Шесть портов PCI Express 2.0 опять таки фиксированы. А вот еще два порта PCI Express 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. Если к разъему SATA Express ничего не подключается, то доступны будут два порта SATA 6 Гбит/с, а два порта PCI Express 2.0 блокируются. В результате получаем шесть чипсетных портов USB 3.0, десять чипсетных портов SATA 6 Гбит/с и шесть портов PCI Express 2.0, то есть в сумме 22 высокоскоростных порта.

Аналогичная ситуация возникает в случае, если к разъему SATA Express подключается SATA-устройство. Ну а если подключается PCIe-устройство, то в разъеме задействуется два порта PCI Express 2.0, а SATA-порты блокируются. В результате получаем шесть чипсетных портов USB 3.0, восемь чипсетных портов SATA 6 Гбит/с и восемь портов PCI Express 2.0, то есть опять 22 высокоскоростных порта.

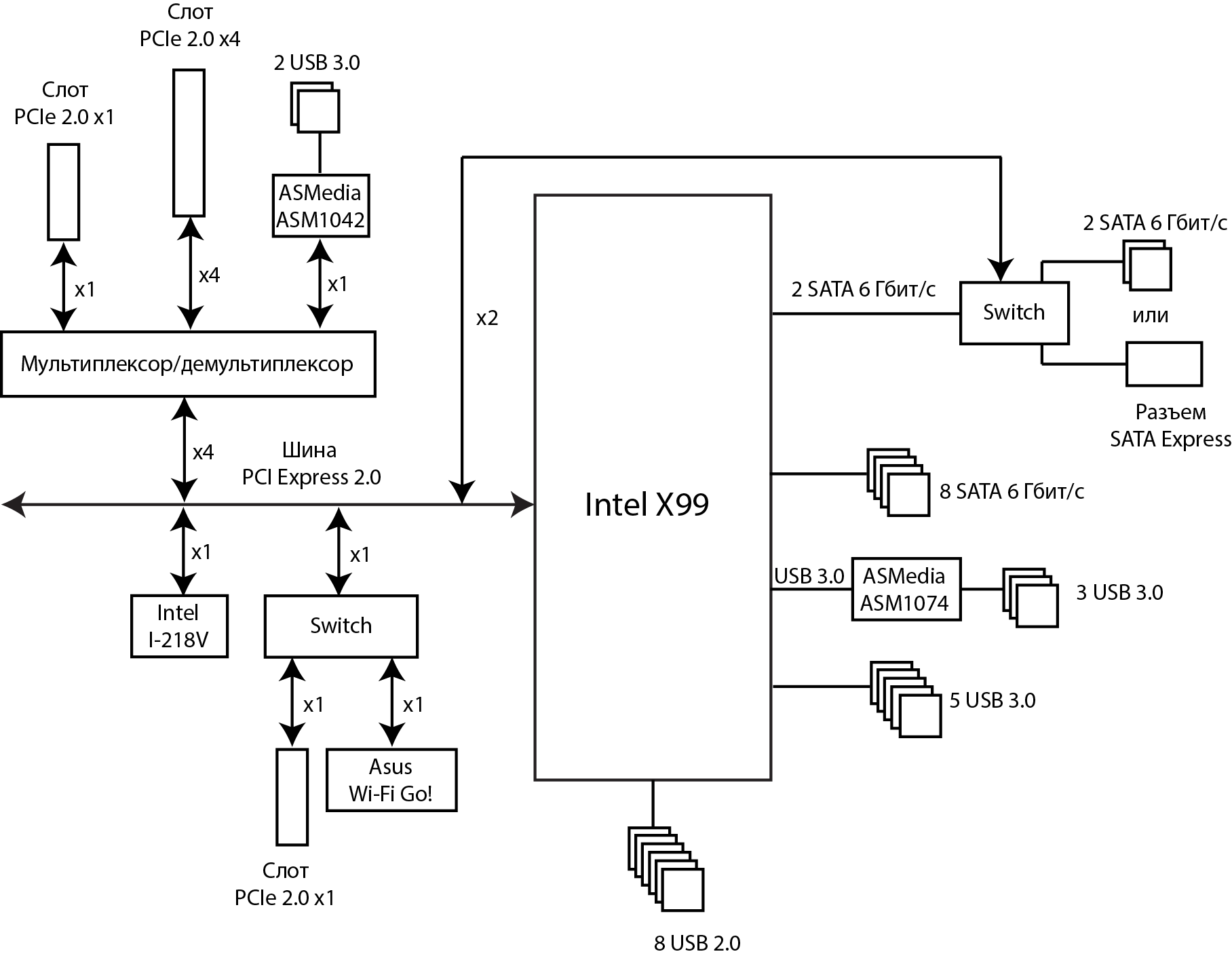

Схема подключения контроллеров к чипсету показана на рисунке:

Дополнительные особенности

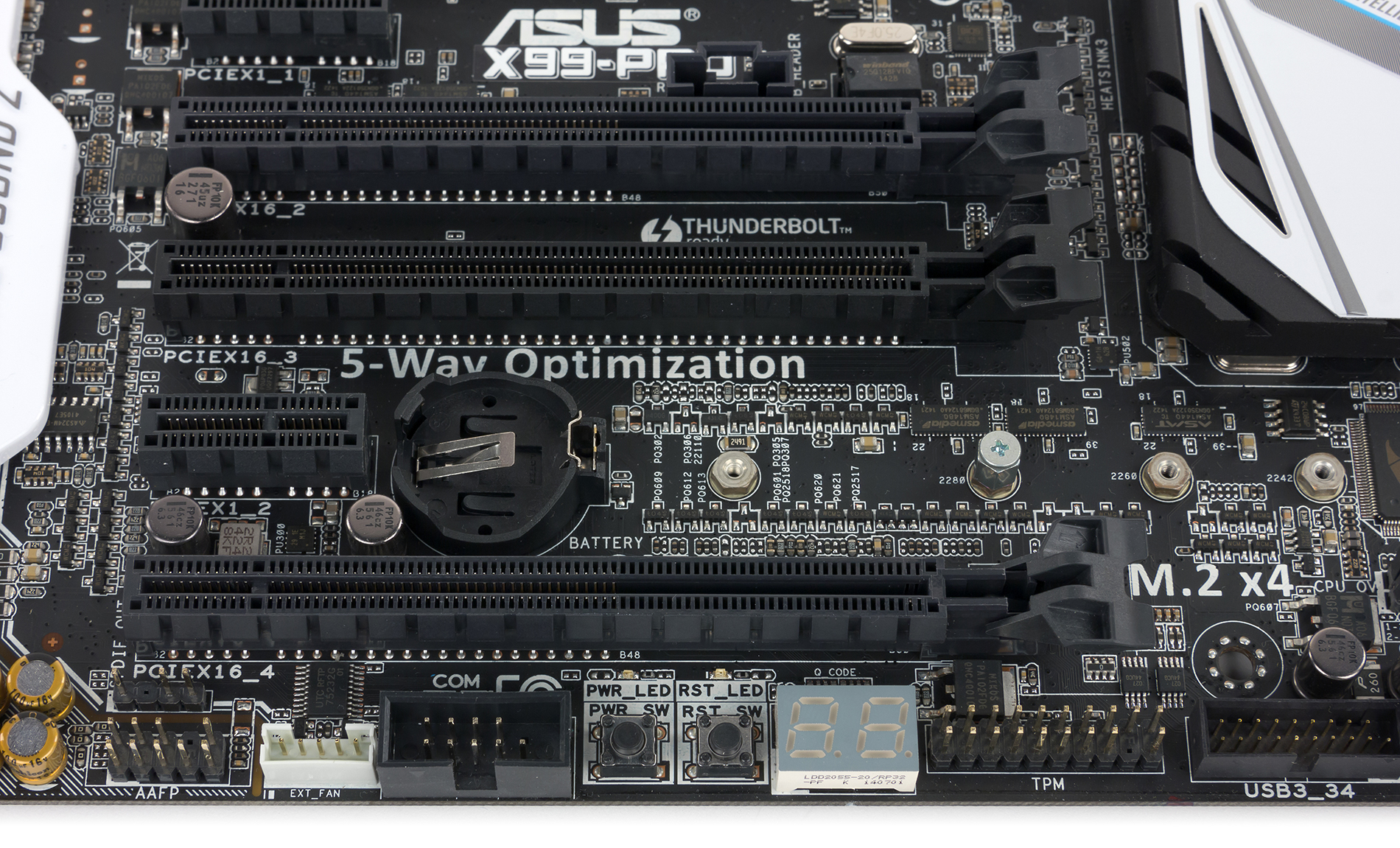

Если говорить о дополнительных особенностях платы Asus X99-Pro, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, имеется индикатор POST-кодов. Традиционной кнопки DirectKey теперь нет, но вместо нее появилась перемычка с таким же названием. Аналогично, кнопку Clear CMOS заменяет перемычка.

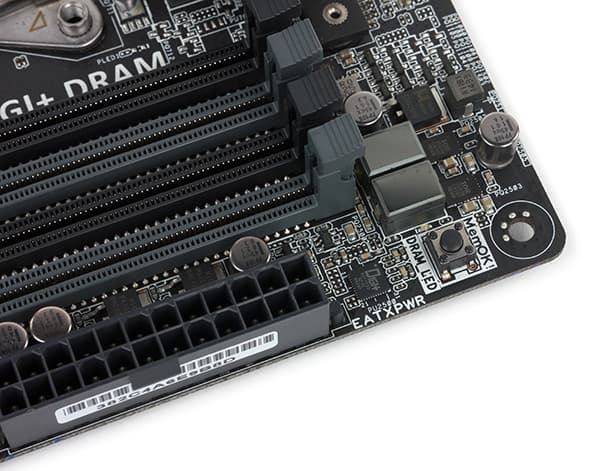

Имеется и традиционная для плат Asus кнопка MemOK для запуска системы в случае установки «необычных» модулей памяти.

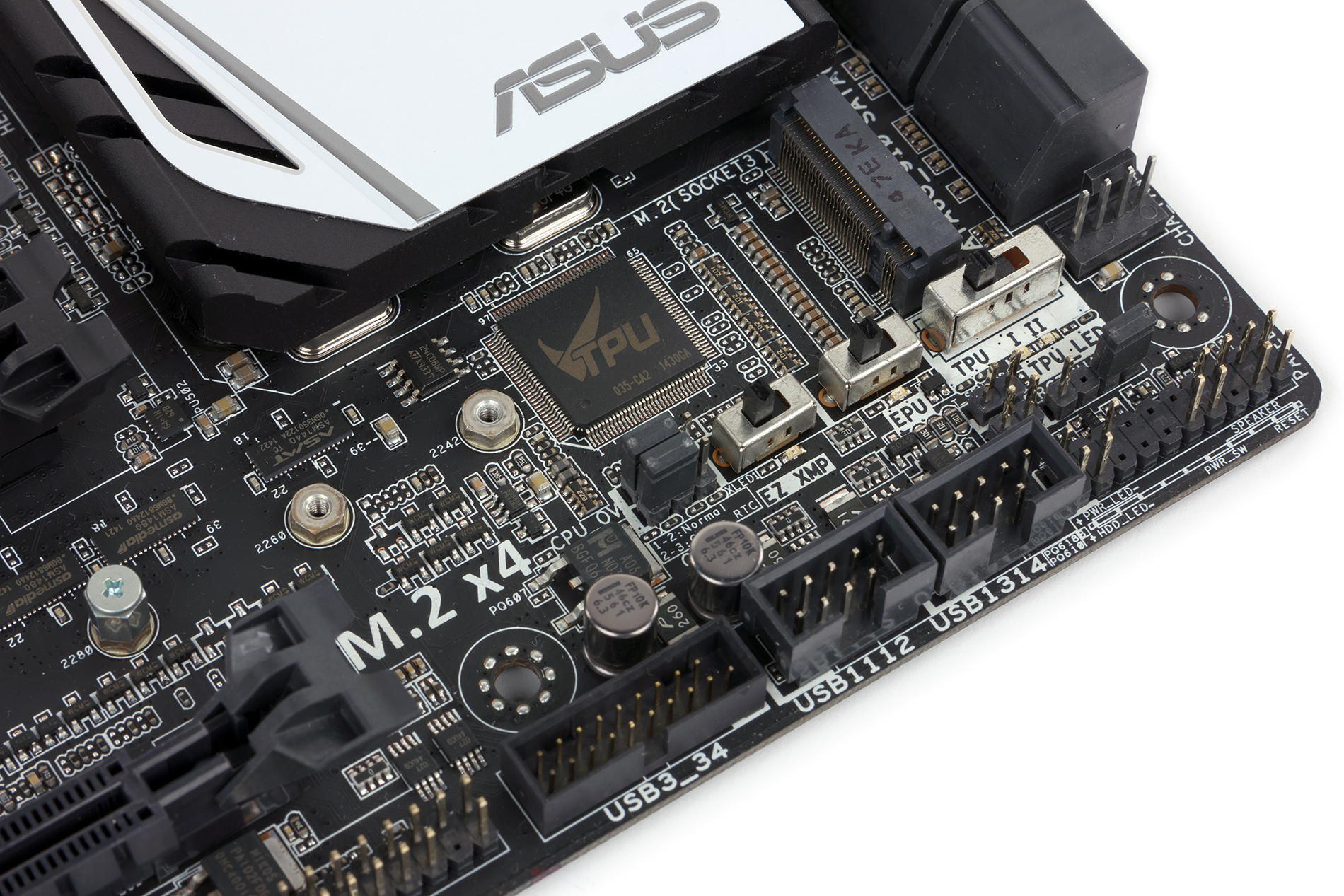

Также присутствуют три стандартных для плат Asus переключателя: EZ XMP, TPU switch и EPU switch. Переключатель EZ XMP позволяет загружать XMP-профили памяти. То есть если ранее это делалось только через UEFI BIOS, то теперь это можно сделать еще и с использованием данного переключателя. Традиционный трехпозиционный переключатель TPU switch предназначен для автоматического разгона системы. Можно запретить автоматический разгон, разрешить разгон только изменением коэффициента умножения или разрешить разгон за счет изменения коэффициента умножения и частоты BCLK. Переключатель EPU switch предназначен для активирования режима энергосбережения.

Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. Это, конечно, не означает, что, не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет шире.

На задней панели платы имеется также кнопка BIOS Flashback, которая позволяет перепрошивать UEFI BIOS с использованием флэшки даже в том случае, когда на плату не установлены процессор и память.

Есть у платы Asus X99-Pro и другие особенности. В частности, на ней присутствует двухконтактный разъем для подключения термодатчика, имеется разъем для подключения COM-порта и даже разъем Thunderbolt header, который задействуется в случае установки на плату Thunderbolt-карты (она приобретается отдельно).

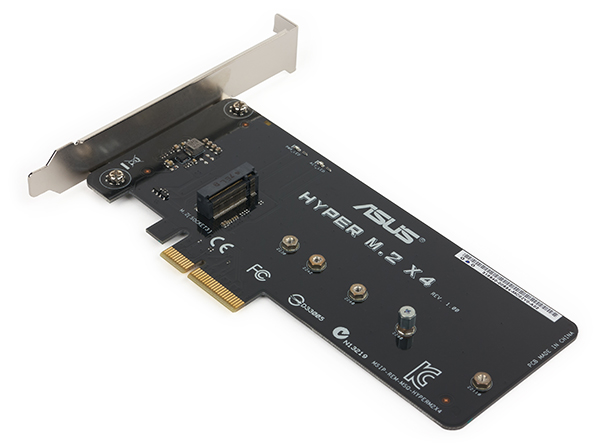

Ну и последняя особенность, которую стоит отметить, это наличие в комплекте опциональной платы Asus Hyper M.2 x4. Данная плата устанавливается в разъем PCI Express x4 и представляет собой переходник с разъема PCI Express x4 на разъем M.2 (PCIe x4). Если установить плату в слот PCI Express 2.0 x4 , то мы получим разъем M.2 на базе четырех линий PCI Express 2.0, причем этот разъем поддерживает установку SSD-накопителей четырех типоразмеров: 2230, 2242, 2260 и 2280.

Система питания

Как и большинство плат, модель Asus X99-Pro имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

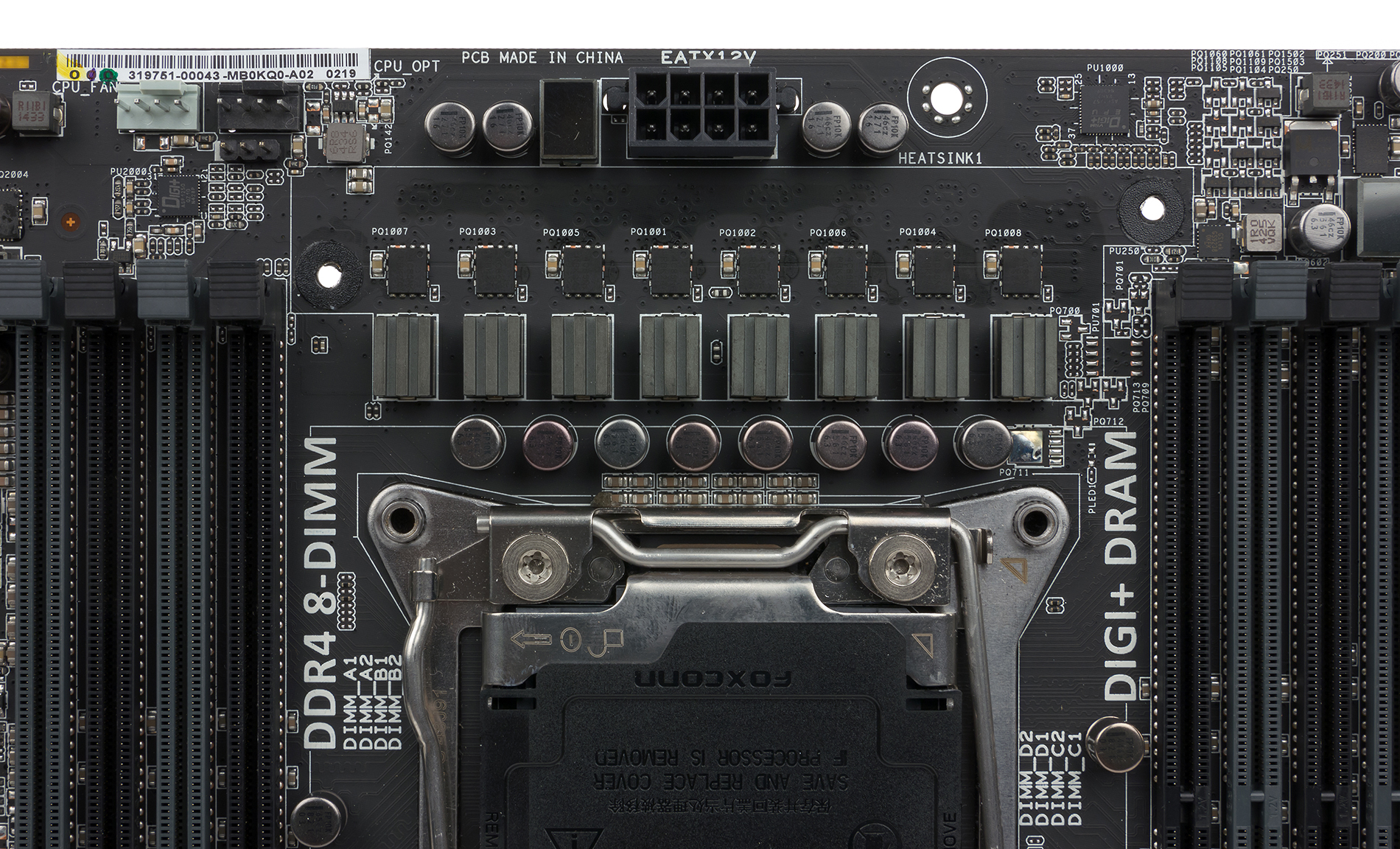

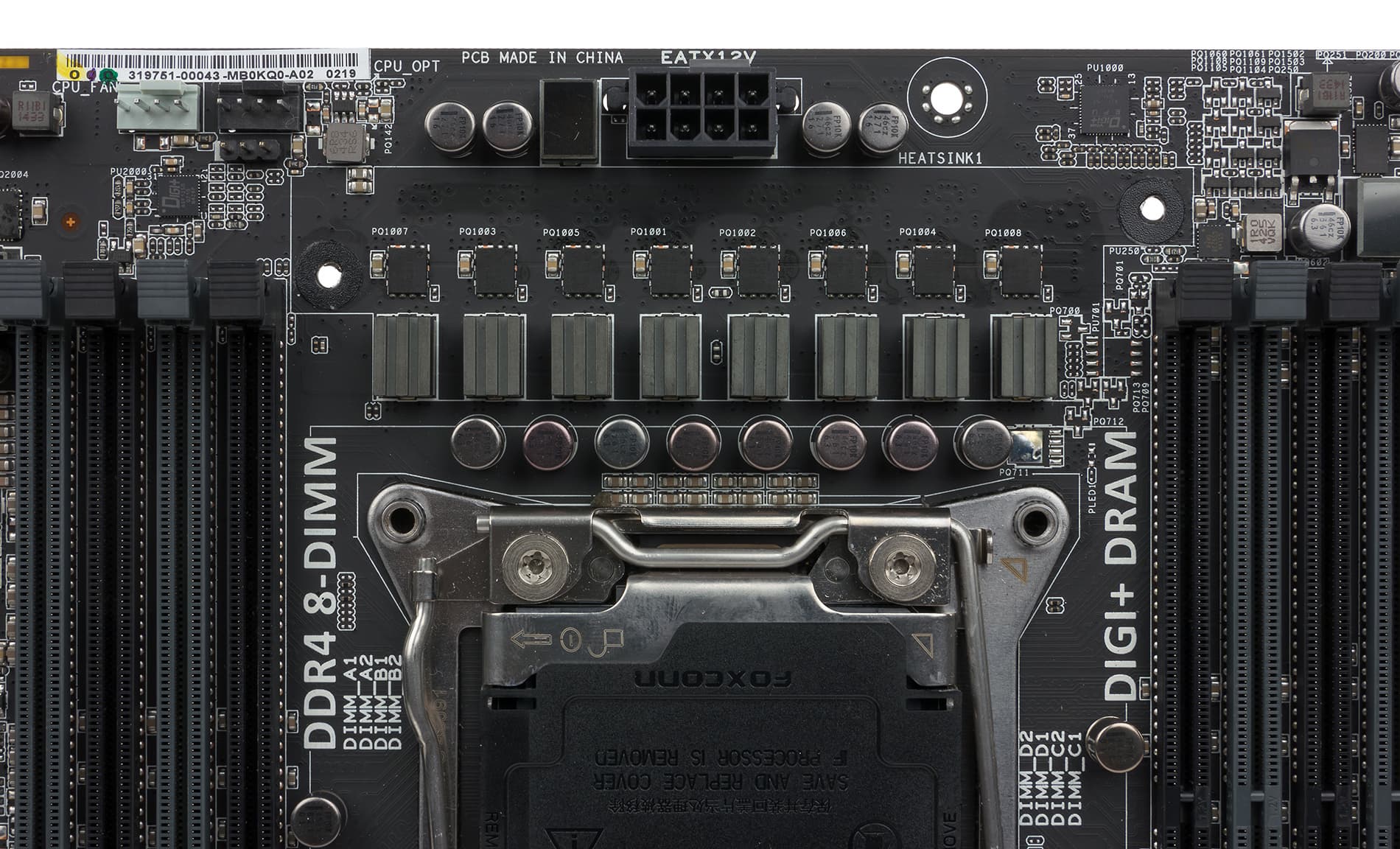

Регулятор напряжения питания процессора на плате является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257.

Система охлаждения

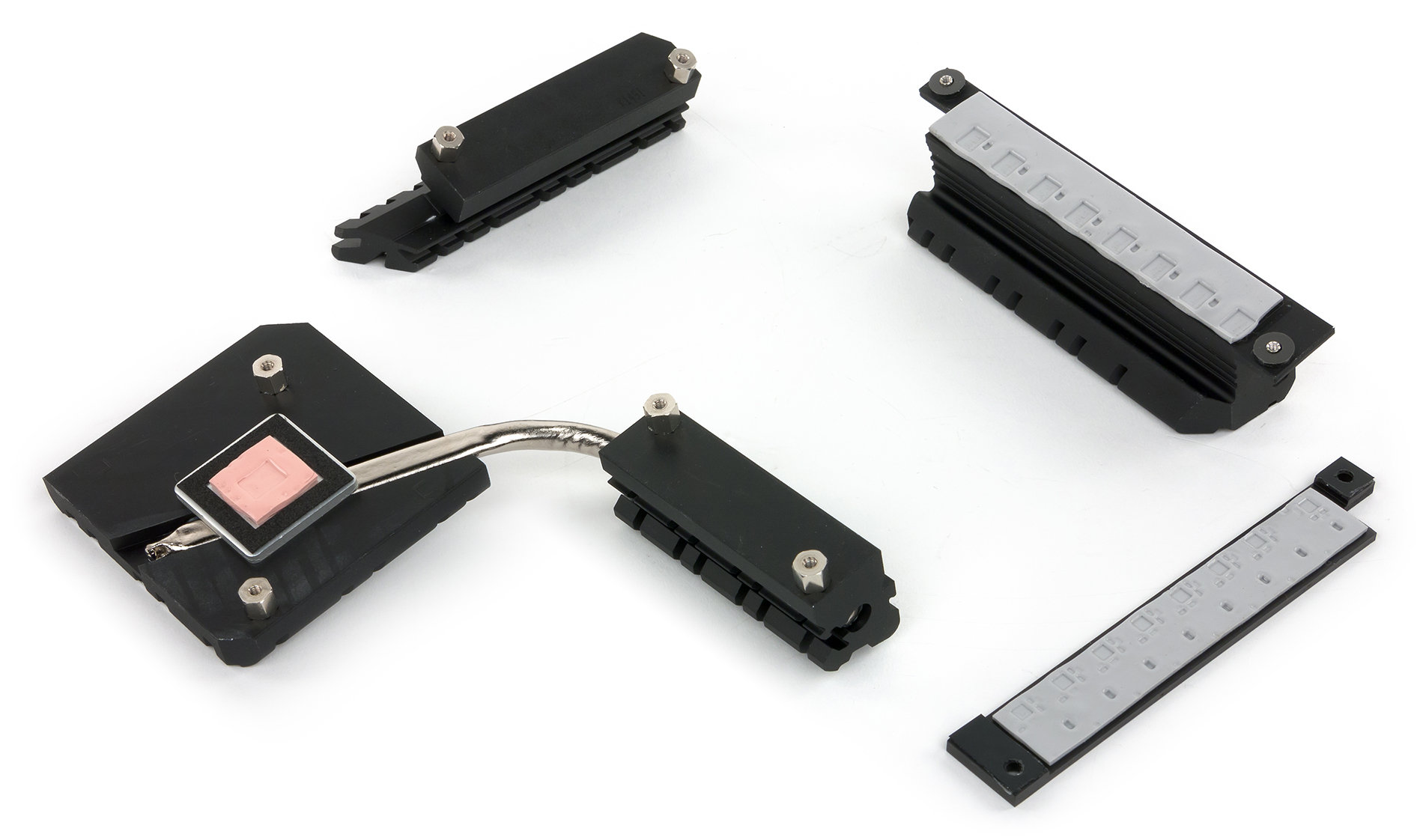

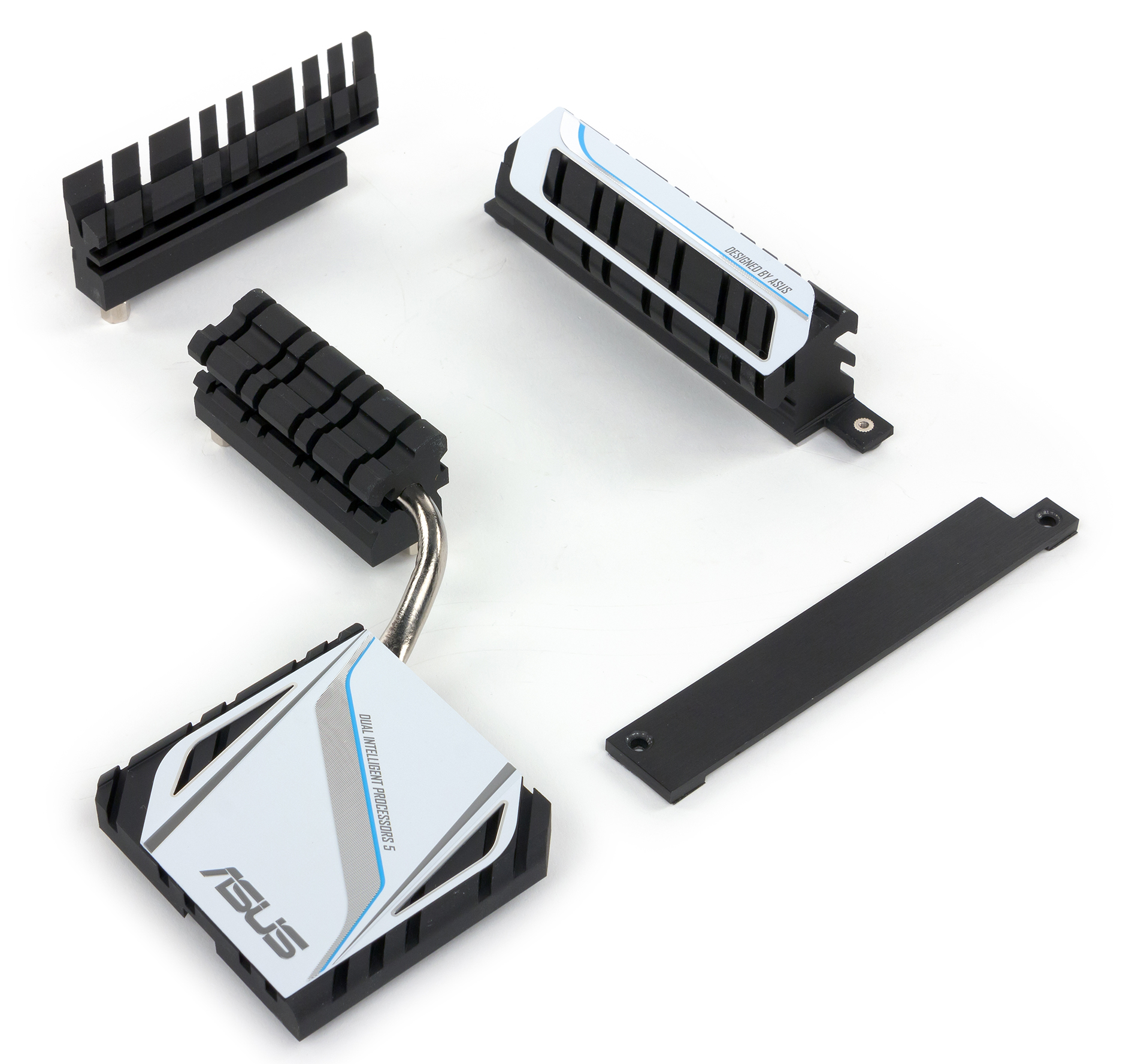

Система охлаждения платы Asus X99-Pro включает четыре радиатора. Один радиатор, расположенный рядом с процессорным разъемом, предназначен для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор расположен рядом с разъемами задней панели платы. Этот радиатор ни с чем не соприкасается и выполняет чисто декоративную функцию. Последние два радиатора связаны друг с другом тепловой трубкой и образуют единый контур охлаждения чипсета (собственно к чипсету прижат только один из них).

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора и четыре четырехконтактных разъема для подключения дополнительных корпусных вентиляторов. Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, отметим, что данная плата поддерживает установку карты Fan Extension (в комплект не входит) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов.

Аудиоподсистема

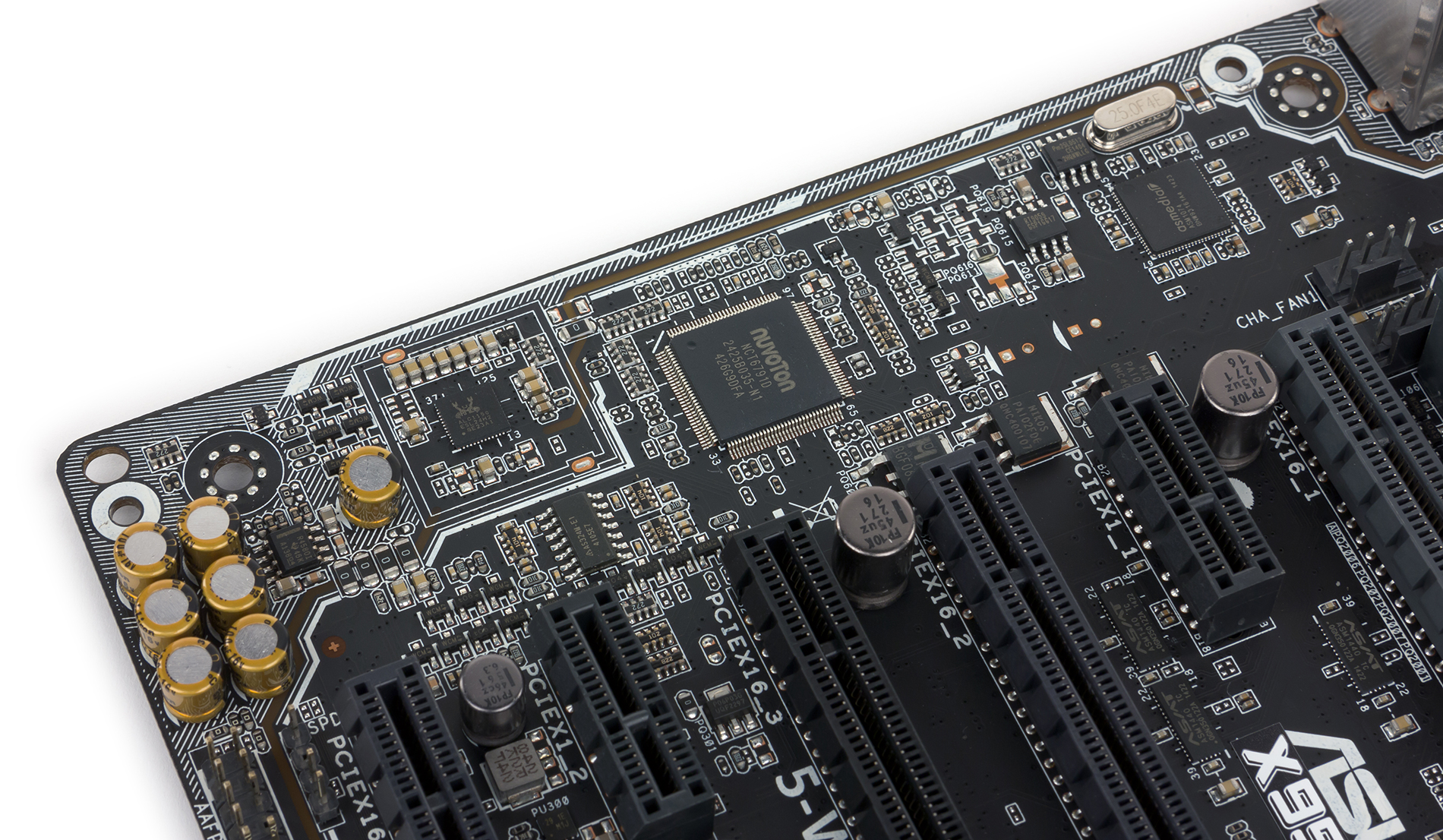

Аудиоподсистема платы Asus X99-Pro включает в себя популярный HDA-аудиокодек Realtek ALC1150, который закрыт металлическим кожухом с надписью Crystal Sound 2. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-Pro получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−89,2
Хорошо
Динамический диапазон, дБ (А)
89,5
Хорошо
Гармонические искажения, %
0,0068
Очень хорошо
Гармонические искажения + шум, дБ (A)
−79,6
Посредственно
Интермодуляционные искажения + шум, %
0,0095
Очень хорошо
Взаимопроникновение каналов, дБ
−86,5
Отлично
Интермодуляции на 10 кГц, %
0,0093
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS и разгонные возможности

Если говорить об UEFI BIOS, то на плате Asus X99-Pro он практически не отличается от UEFI BIOS платы Asus X99-A, о которой мы уже писали, а потому не будем повторяться.

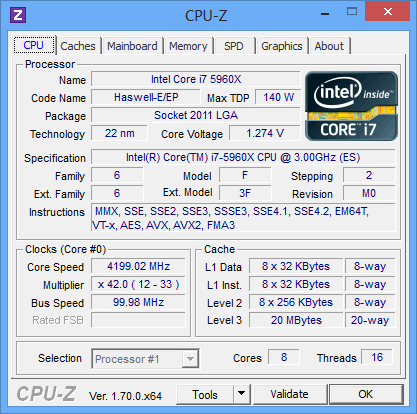

В качестве справки отметим, что восьмиядерный процессор Intel Core i7-5960X на этой плате мы разогнали до частоты 4,2 ГГц. Разгон производился только лишь изменением коэффициента умножения синхронно для всех ядер процессора при частоте BCLK 100 МГц. Отметим, что при частоте 4,2 ГГц напряжение ядер процессора устанавливается равным 1,274 В (при загрузке процессора).

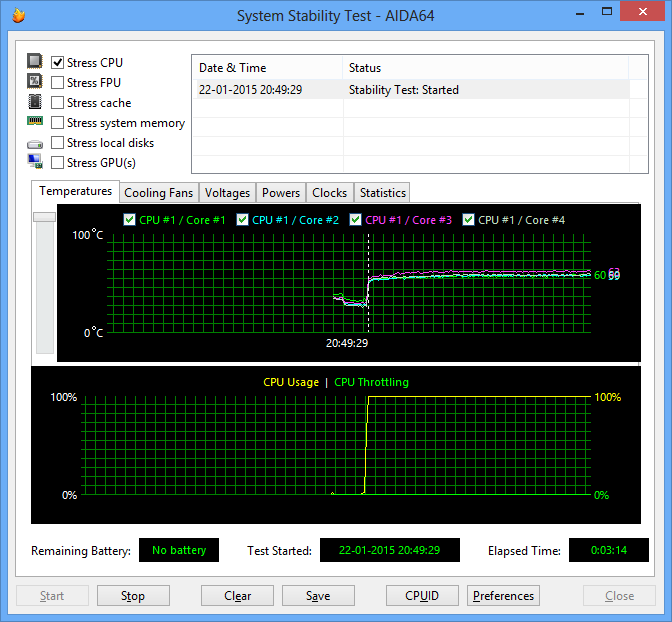

В режиме разгона система стабильно работала, а при загрузке процессора стресс-тестом Stress CPU из пакета AIDA64 температура ядер процессора составляла 60 °C.

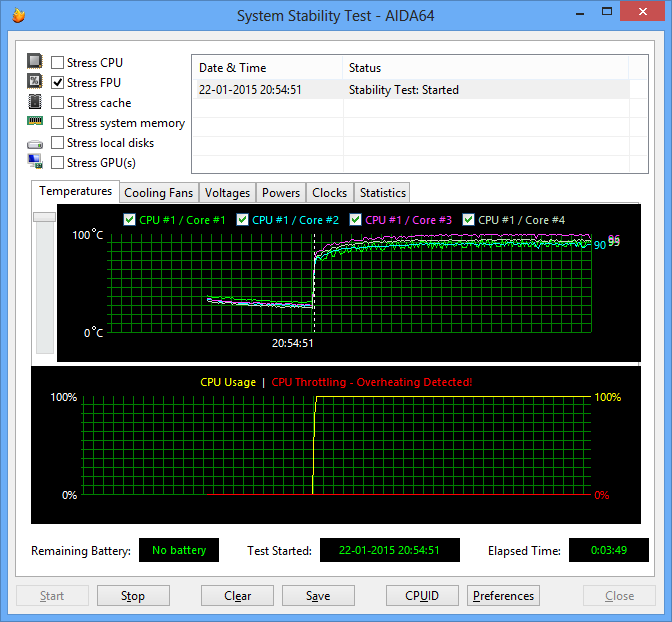

При загрузке процессора стресс-тестом Stress FPU, который в большей степени нагревает ядра процессора, температура ядер достигала критического значения (100 °C).

Отметим, что полученные нами результаты по разгону вполне типичны для нашего экземпляра процессора Intel Core i7-5960X. На других платах с чипсетом Intel X99 мы получали точно такие же результаты по разгону (при использовании воздушного охлаждения).

Выводы

Итак, давайте подведем итог. По своим функциональным возможностям плата Asus X99-Pro почти полностью повторяет плату Asus X99-A. Собственно, единственное различие между ними — это наличие модуля Wi-Fi на плате Asus X99-Pro (модуль Wi-Fi там разделяем с одним из слотов PCI Express 2.0 x1, а на Asus X99-A этот модуль отсутствует, так что слот PCI Express 2.0 x1 ни с чем не разделяется). В плане схемотехники никаких более отличий между платами Asus X99-Pro и Asus X99-A нет. Однако есть и другие отличия. По внешнему виду модель X99-Pro очень похожа на топовую X99-Deluxe — в том числе, на ней используется абсолютно такой же пластиковый декоративный кожух, закрывающий сверху заднюю панель платы с разъемами. Кроме того, комплектация Asus X99-Pro побогаче, чем у Asus X99-A — в плане комплектации она занимает промежуточное положение между моделями X99-A и X99-Deluxe: не так «богато», как в случае топовой модели, но заметно лучше, чем в случае бюджетного варианта. Одним словом, и по функциональным возможностям, и по комплектации плата Asus X99-Pro представляет собой своего рода оптимальный вариант.

Говорить о точной розничной стоимости Asus X99-Pro в условиях нынешней экономической ситуации, наверно, бессмысленно. Поэтому скажем так: она стоит дороже, чем Asus X99-A, но дешевле, чем Asus X99-Deluxe. На момент написания этой статьи ее средняя стоимость составляла около 16 тысяч рублей.
