Материнская плата Asus X99-A II

Обновленная модель с подсветкой


Напомним, что анонс процессоров семейства Broadwell-E стал поводом для выпуска новых и обновленных моделей материнских плат на чипсете Intel X99. Мы уже рассматривали некоторые модели таких новых плат (Asus Strix X99 Gaming, Asus X99-Deluxe II), а в этой статье познакомимся с еще одной моделью: платой Asus X99-A II, которая является обновлением платы Asus X99-A. Это один из наиболее простых вариантов плат Asus на чипсете Intel X99.

Комплектация и упаковка

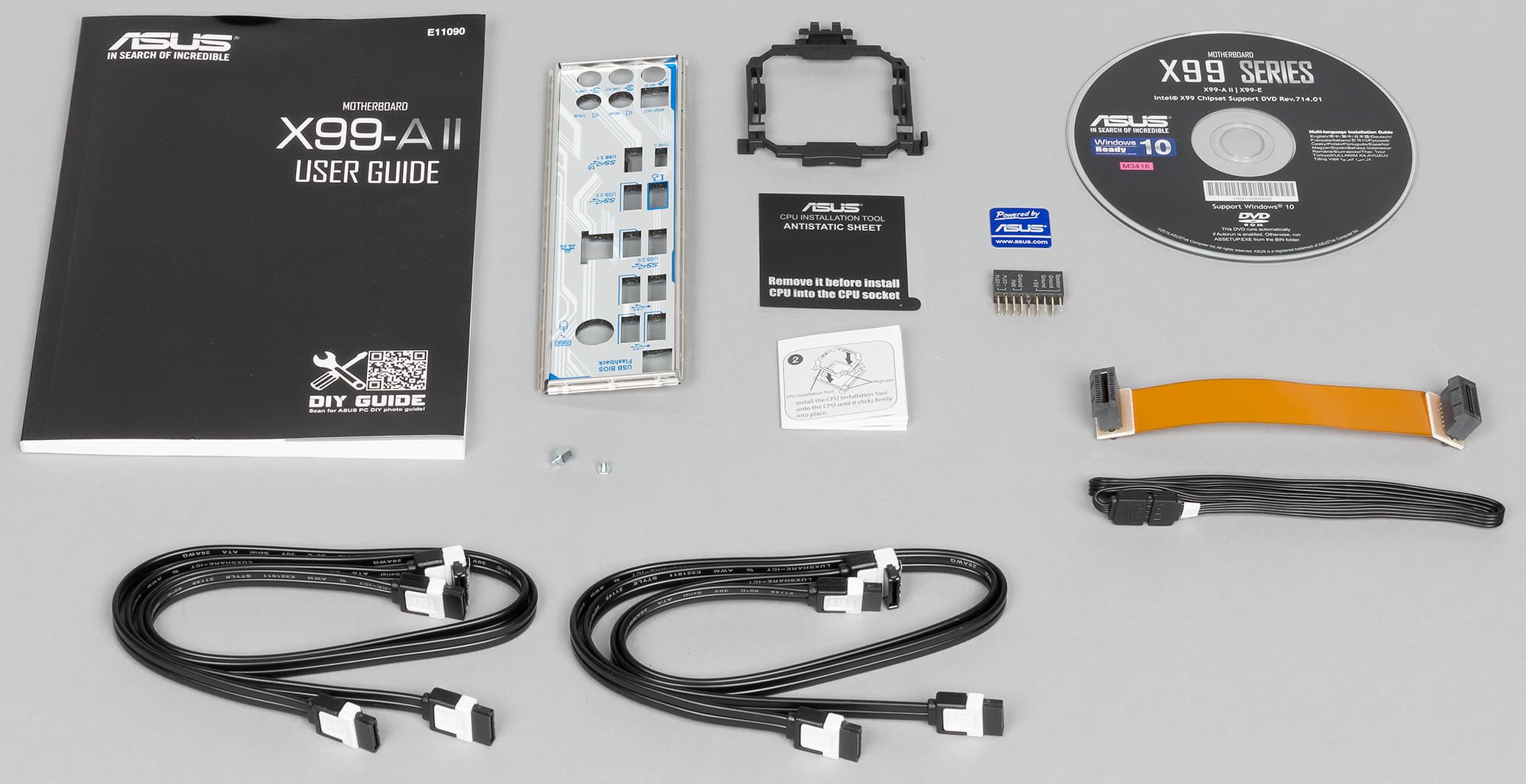

Плата Asus X99-A II поставляется в достаточно компактной коробке черного цвета. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, а также традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д. Также имеется кабель RGB Header и специальная монтажная рамка для облегчения установки процессора в разъем. Если сравнить комплектацию это платы с комплектацией модели Asus X99-Deluxe II, то она достаточно скромная и практически такая же, как и комплектация предыдущей модели Asus X99-A.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus X99-A II приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E, Broadwell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Слоты расширения
3 × PCI Express 3.0 x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express 2.0 x16)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4)
1 × U.2 (PCIe 3.0 x4)
SATA-разъемы
10 × SATA 6 Гбит/с (включая два порта разъема SATA Express)
1 × SATA Express
USB-порты
8 × USB 3.0
2 × USB 3.1 (Type A, Type C)
8 × USB 2.0

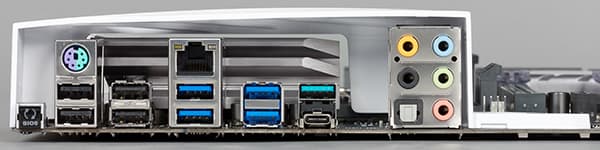

Разъемы на задней панели
1× USB 3.1 (Type A)
1× USB 3.1 (Type C)
4× USB 3.0
4 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
1 × SATA Express
1 разъем M.2
1 разъем U.2
6 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения Thunderbolt-карты
1 разъем Aura RGB Strip
1 разъем Extension Fan
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13874776
Розничные предложения L-13874776-10

Форм-фактор

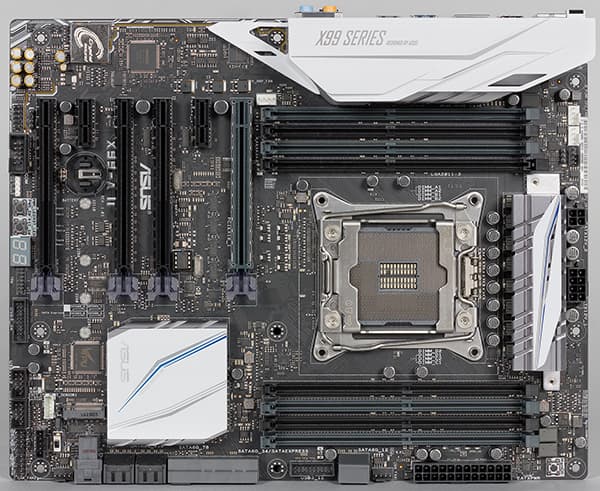

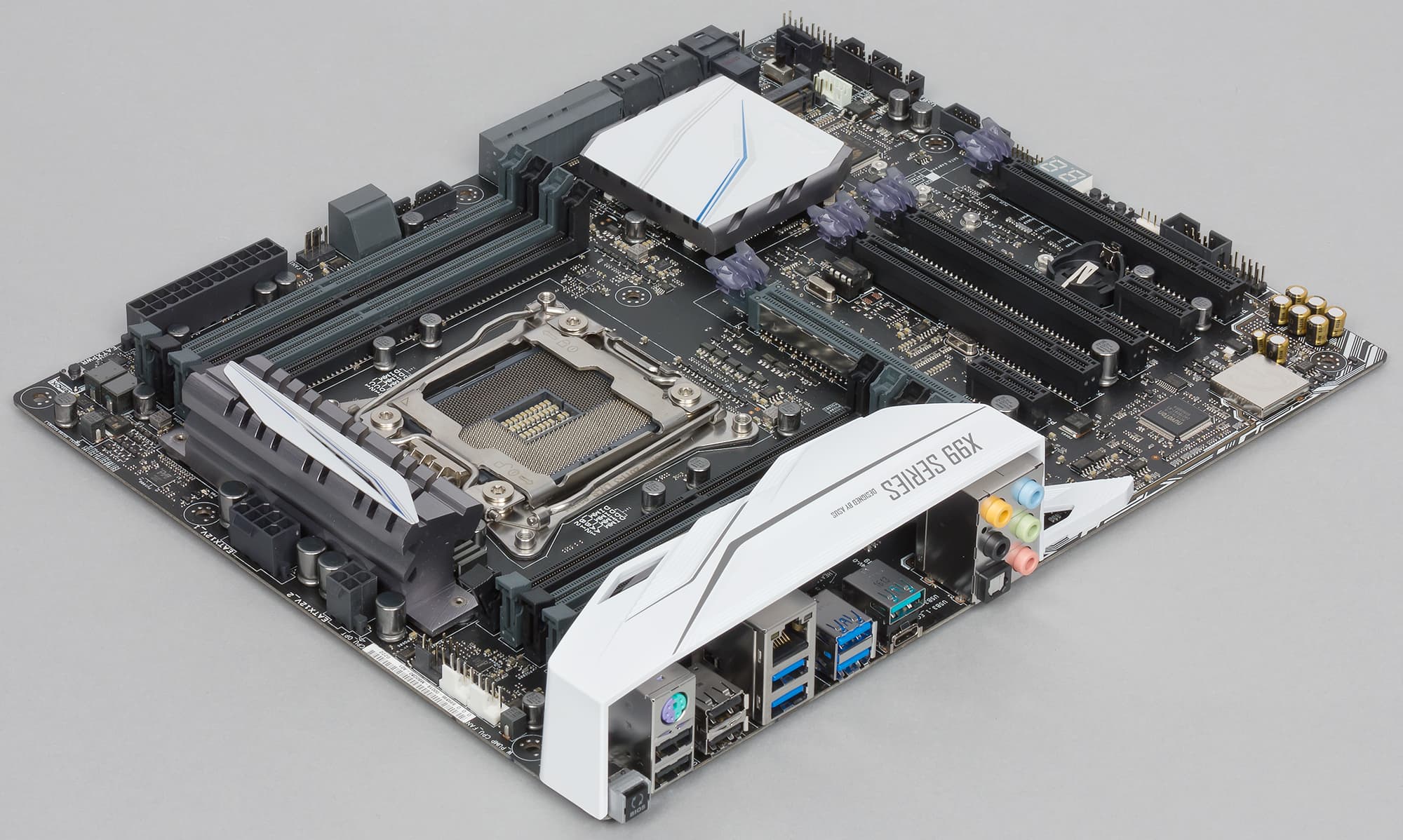

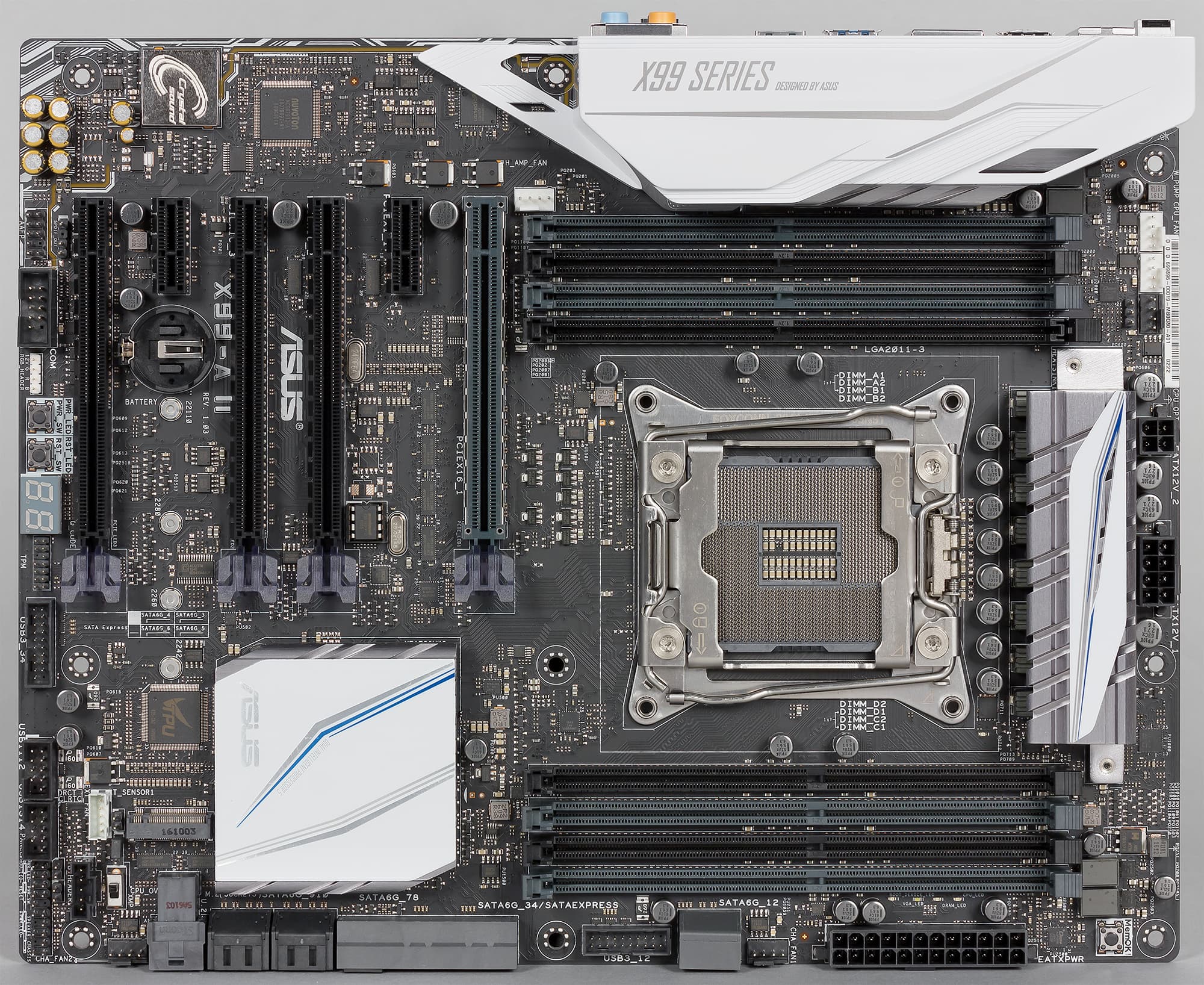

Плата Asus X99-A II выполнена в форм-факторе ATX (305×244 мм). Для монтажа платы предусмотрены девять стандартных отверстий.



Чипсет и процессорный разъем

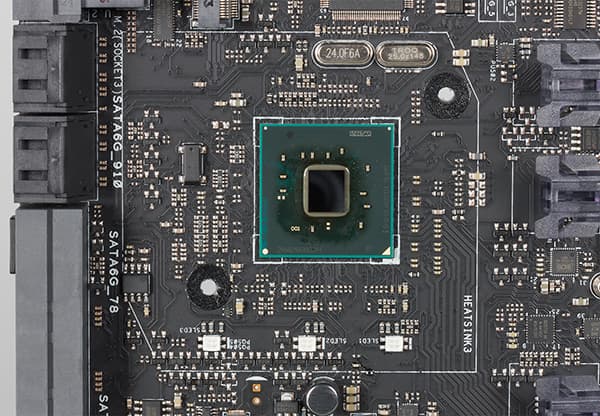

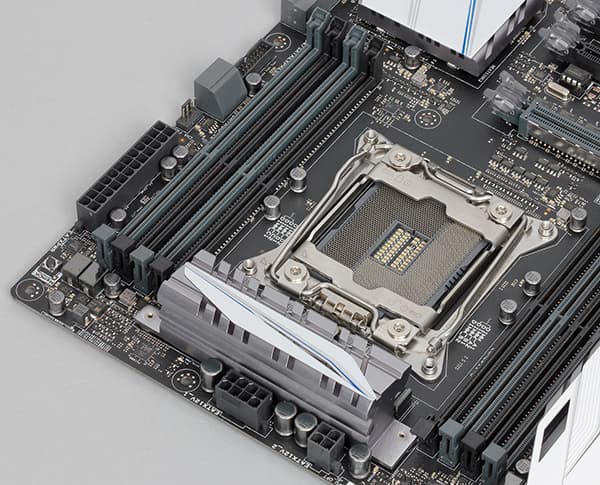

Плата Asus X99-A II основана на чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA2011-v3. Естественно, на плате Asus X99-A II для установки процессора используется не обычный разъем LGA2011-v3, а патентованный разъем Asus O.C. Socket (как и на всех платах Asus c разъемом LGA2011-v3). Напомним, что в этом разъеме задействуются зарезервированные для отладочных целей контакты процессора, что позволяет улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.


Память

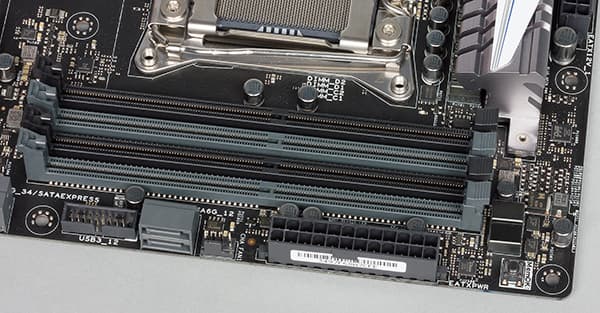

Для установки модулей памяти на плате Asus X99-A II предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти). Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения и разъемы M.2 и U.2

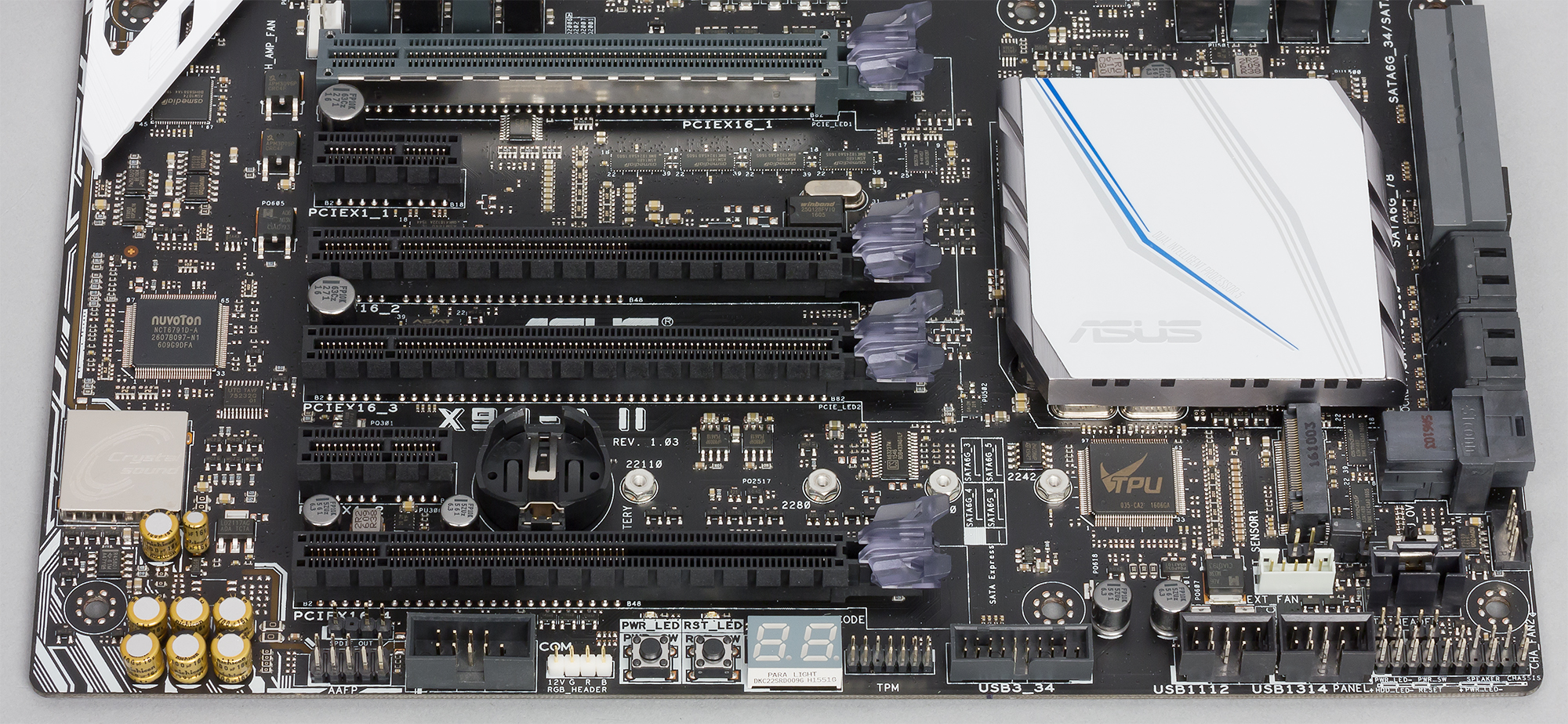

Для установки видеокарт или плат расширения на материнской плате Asus X99-A II имеется четыре слота с форм-фактором PCI Express x16 и два слота PCI Express 2.0 x1.

Один из слотов с форм-фактором PCI Express x16 (это второй слот, если считать от процессорного разъема) реализован с использованием 4 чипсетных портов PCI Express 2.0, то есть является слотом PCI Express 2.0 x4.

Два слота PCI Express 2.0 x1 также реализованы с использованием чипсетных портов PCI Express 2.0.

А вот оставшиеся три слота с форм-фактором PCI Express x16 (первый, третий и четвертый) реализованы с использованием процессорных портов (линий) PCI Express 3.0. Первый и третий слоты переключаемые и поддерживают режимы x16 и x8, а четвертый слот всегда работает в режиме x8.

Конкретные режимы работы слотов зависят от того, какой процессор устанавливается в плату. Напомним, что процессоры Haswell-E и Broadwell-E существуют с 40 линиями PCI Express 3.0 и с 28 линиями.

Если устанавливается процессор с 40 линиями PCIe 3.0, то режимы работы слотов следующие: при использовании только первого слота он работает в режиме x16, при использовании первого и третьего слотов они работают в режиме x16/x16, а при использовании первого, третьего и четвертого слотов они работают в режиме x8/x16/x8.

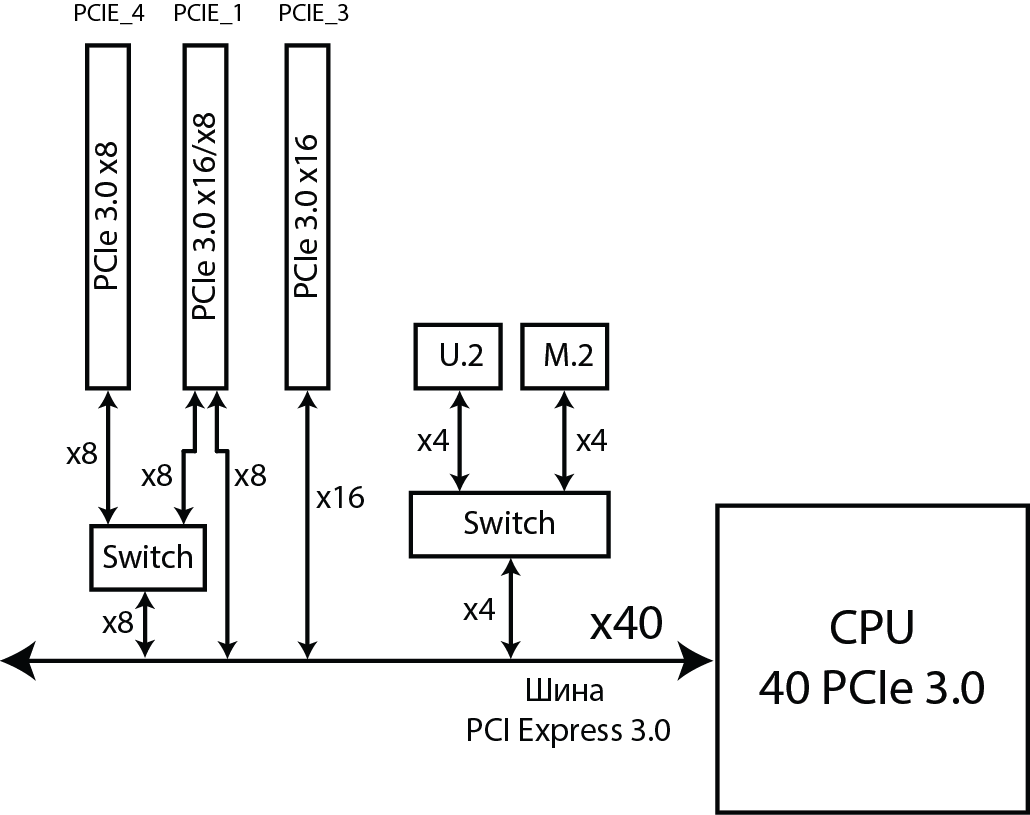

Организация процессорных линий PCIe 3.0 на плате Asus X99-A II при установке процессора с 40 линиями PCIe 3.0

Поддерживаются технологии Nvidia SLI и AMD CrossFireX.

Когда на плату устанавливается процессор с 28 линиями PCIe 3.0, то режимы работы слотов следующие: при использовании только первого слота он работает в режиме x16, при использовании первого и третьего слотов они работают в режиме x16/x8, а при использовании первого, третьего и четвертого слотов они работают в режиме x8/x8/x8.

Организация процессорных линий PCIe 3.0 на плате Asus X99-A II при установке процессора с 28 линиями PCIe 3.0

Помимо трех слотов с форм-фактором PCI Express x16 на базе процессорных линий PCIe 3.0 реализованы также два разъема: M.2 (PCIe 3.0 x4) и U.2 (PCIe 3.0 x4).

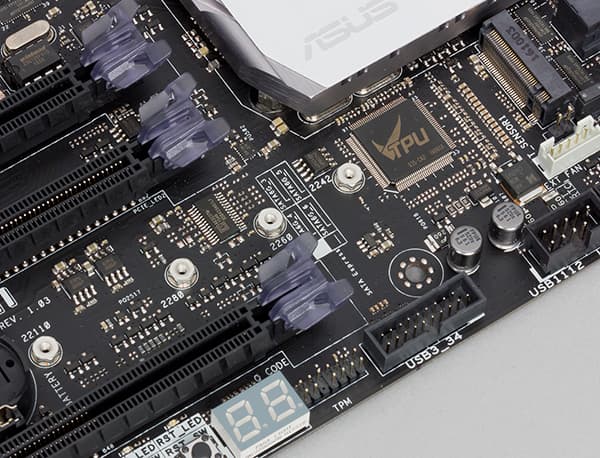

Разъем M.2 имеет ключ типа M (Socket 3) и поддерживает установку только PCIe-накопителей типоразмера 2242/2260/2280/22110.

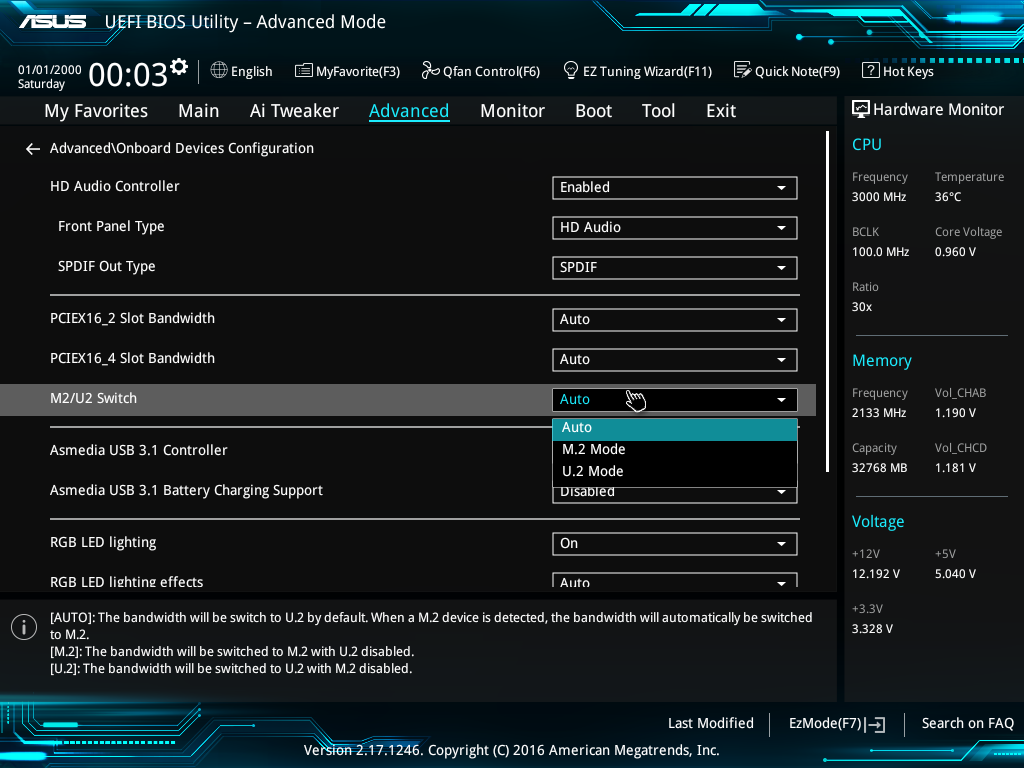

Разъемы M.2 и U.2 выполнены разделяемыми, то есть если используется разъем M.2, то U.2 недоступен, и наоборот.

SATA-порты, разъем SATA Express

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Отметим, что только шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCI Express 2.0.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, восемь портов USB 2.0, а также два порта USB 3.1. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации такого количества USB-портов применяются дополнительные USB-контроллер и хаб.

Все восемь портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера. Причем четыре порта USB 2.0 выведены на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).

Пять портов USB 3.0 также реализованы на базе интегрированного в чипсет контроллера. Один из этих портов выведен на заднюю панель платы, а для подключения остальных четырех портов на плате предусмотрено два разъема (по два порта на разъем).

Еще один чипсетный порт USB 3.0 (шестой порт) используется для подключения USB-хаба ASMedia ASM1074, от которого разведено три порта USB 3.0, выведенных на заднюю панель платы.

Два порта USB 3.1 реализованы на базе двухпортового контроллера USB 3.1 — ASMedia ASM1142. Эти порты также выведены на заднюю панель платы, причем один порт имеет разъем Type A, в другой — Type C. Контроллер ASMedia ASM1142 подключается к чипсету по двум линиям PCIe 2.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты (линии) PCIe 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 требуется четыре порта PCIе 2.0. Еще два порта PCIe 2.0 задействуют два слота PCI Express 2.0 x1. Кроме того, контроллер ASMedia ASM1142, сетевой контроллер Intel I218-V — это еще три порта PCIe 2.0. И разъем SATA Express — это еще два порта PCIe 2.0. В результате получаем, что всего требуется 11 портов PCIe 2.0.

Но в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми. Кроме того, напомним, что в чипсете Intel X99 поддерживается до десяти портов SATA 6 Гбит/с и до шести портов USB 3.0, а всего может быть только 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0). Технология Flexible IO позволяет конфигурировать высокоскоростные порты ввода/вывода, убирая одни порты и добавляя другие.

Нехватка портов PCIe 2.0 решается это очень просто. Дело в том, что слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1, два порта USB 3.1 на базе контроллера ASMedia ASM1142 выполнены разделяемыми друг с другом. То есть на слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1 и контроллер ASMedia ASM1142 в совокупности приходится только четыре порта PCI Express 2.0. По умолчанию слот PCI Express 2.0 x4 используется в режиме x1 и в этом случае доступны слот PCI Express 2.0 x1 и два порта USB 3.1. Но если слот PCI Express 2.0 x4 используется в режиме x4, то порты USB 3.1 и слот PCI Express 2.0 x1 будут недоступны.

Таким образом, с учетом вышеизложенного, всего потребуется только 8 чипсетных портов PCIe 2.0.

Теперь рассмотрим, как работает правило 22 высокоскоростных портов чипсета Intel X99. Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с также строго фиксированы. Шесть портов PCIe 2.0 опять-таки фиксированы. А вот еще два порта PCIe 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. В результате получаем в сумме ровно 22 высокоскоростных порта.

Схема подключения контроллеров к чипсету показана на рисунке:

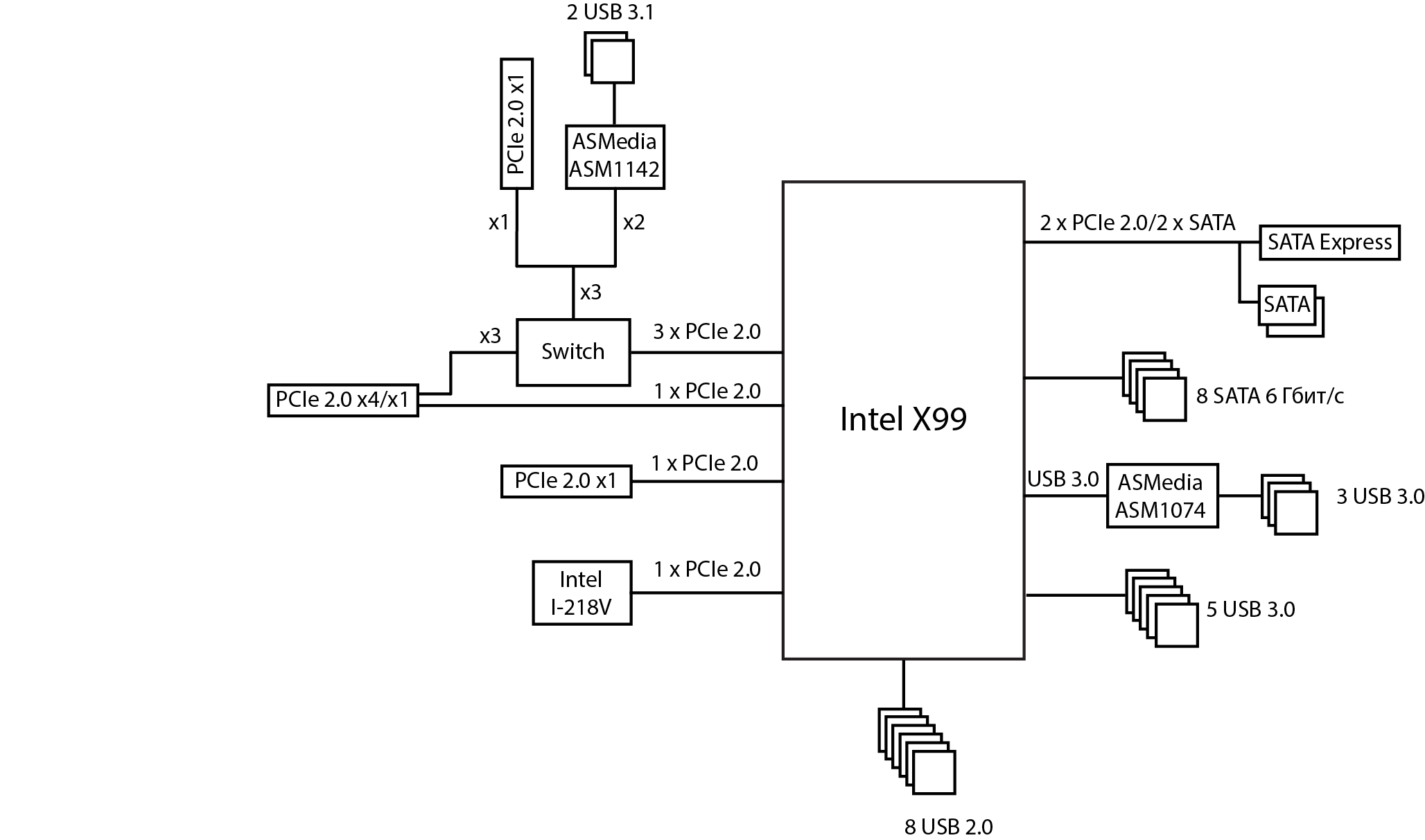

Схема подключения контроллеров к чипсету на плате Asus X99-A II

Дополнительные особенности

Если сравнить технические характеристики плат Asus X99-A II и Asus X99-A, то в обновленной модели добавился разъем U.2 (разделяемый с M.2) и вместо двух портов USB 3.0 появилось два порта USB 3.1. Как видим, в плане технических характеристик платы Asus X99-A II и Asus X99-A отличаются минимально. Более того, если сравнить платы Asus X99-A II и Asus Strix X99 Gaming, то выяснится, что отличаются они лишь тем, что на плате Asus Strix X99 Gaming есть модуль Wi-Fi, а на плате Asus X99-A II его нет. А все остальные характеристики у плат совпадают. То есть в плане технических характеристик Asus X99-A II — это тоже самое, что и Asus Strix X99 Gaming, но без модуля Wi-Fi.

Но кроме технических характеристик, у плат есть еще и дополнительные особенности, и, возможно, именно в этих особенностях и заключается главное отличие между различными моделями плат.

Если говорить о дополнительных особенностях платы Asus X99-A II, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, имеется индикатор POST-кодов, а также традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти.

Кнопки DirectKey нет, но вместо нее есть перемычка с таким же названием. Аналогично, кнопку Clear CMOS заменяет перемычка.

Есть на плате Asus X99-A II и стандартная перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. Впрочем, эти особенности есть и у платы Asus X99-A. Также, как и на плате Asus X99-A, имеется переключатель EZ XMP, который позволяет загружать XMP-профили памяти. А вот переключатели TPU и EPU, которые есть на Asus X99-A, в обновленной модели отсутствуют.

На задней панели платы имеется кнопка BIOS Flashback, которая позволяет перепрошивать UEFI BIOS с использованием флэшки даже в том случае, когда на плату не установлен процессор и память. Но опять-таки, аналогичная кнопка есть и на плате Asus X99-A.

Есть и другие особенности у платы Asus X99-A II, которые, впрочем, никак не дистанцируют ее от платы Asus X99-A. Это наличие разъема для подключения термодатчика, разъема для подключения COM-порта и разъема Thunderbolt header, который задействуется в случае установки на плату Thunderbolt-карты (она приобретается отдельно).

Теперь рассмотрим те дополнительные особенности, которые есть на плате Asus X99-A II и которых нет на плате Asus X99-A.

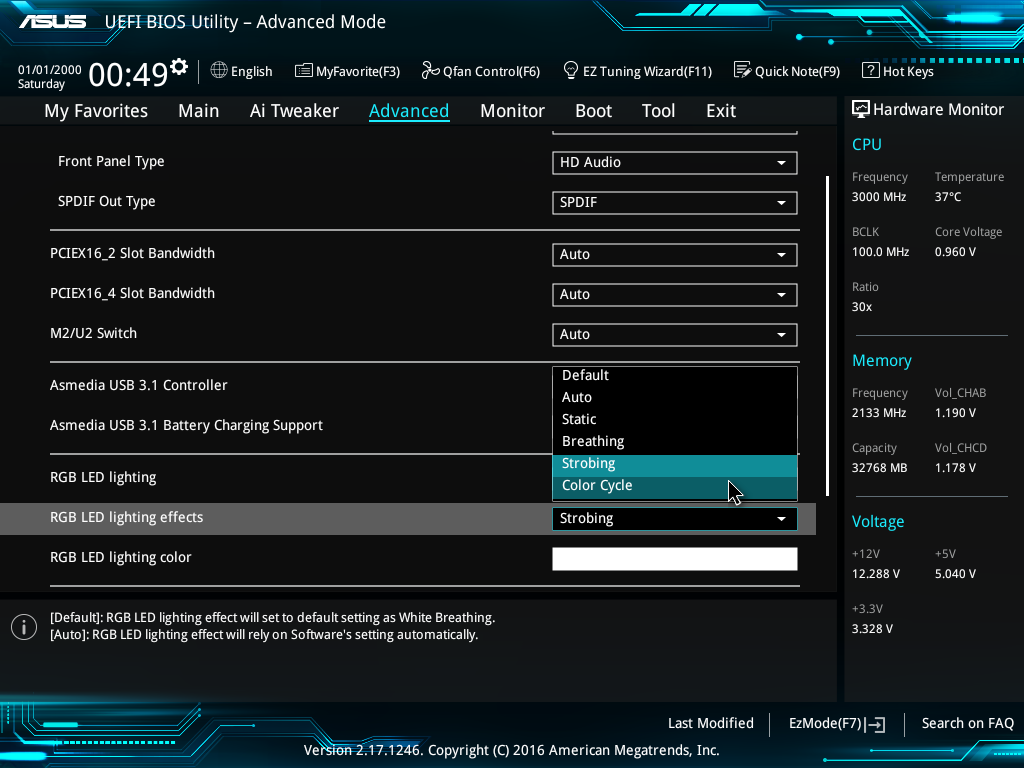

Собственно, таких особенностей немного. Это новомодный четырехконтактный разъем с питанием 12 В для подключения светодиодной RGB-ленты (RGB-strip) и реализация фирменной подсветки Asus Aura RGB. Три из четырех слотов с форм-фактором PCI Express x16 имеют пластиковые полупрозрачные замки, которые светятся. Кроме того, есть и подсветка радиатора чипсета, а также ряд светодиодов на обратной стороне платы. Свечение всех светодиодов подсветки синхронизировано, можно задавать цвет и выбирать различные схемы свечения. Причем настройка подсветки доступна через UEFI BIOS.

Собственно, наличие разъема для подключения RGB-ленты и реализация подсветки платы — это особенность всех новых и обновленных моделей плат на чипсетах Intel X99.

И еще одно отличие между платами Asus X99-A II и Asus X99-A заключается в том, что в обновленной модели один из слотов с форм-фактором PCI Express x16 (первый от процессорного разъема) имеет усиленную конструкцию. То есть по бокам этот слот усилен металлическими пластинами. Опять-таки, наличие такого усиления является новомодной «фишкой», которая присутствует на всех новых и обновленных моделях плат Asus (и не только Asus). В более дорогих моделях усиление получают больше слотов PCI Express x16, а в моделях попроще усиливается лишь один слот.

Система питания

Как и большинство плат, модель Asus X99-A II имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Имеется и дополнительный 4-контактный разъем, которого, кстати, нет на плате Asus X99-A.

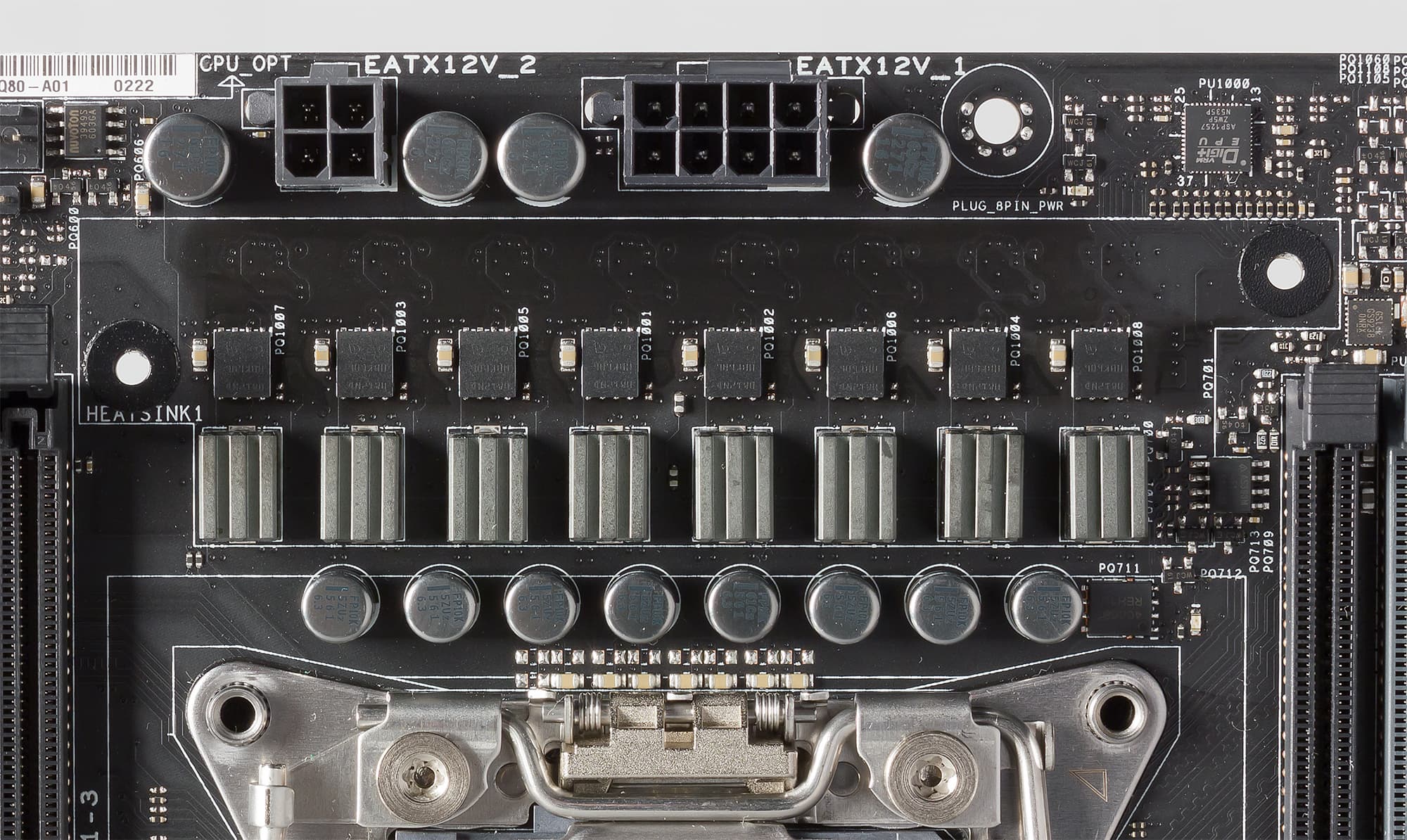

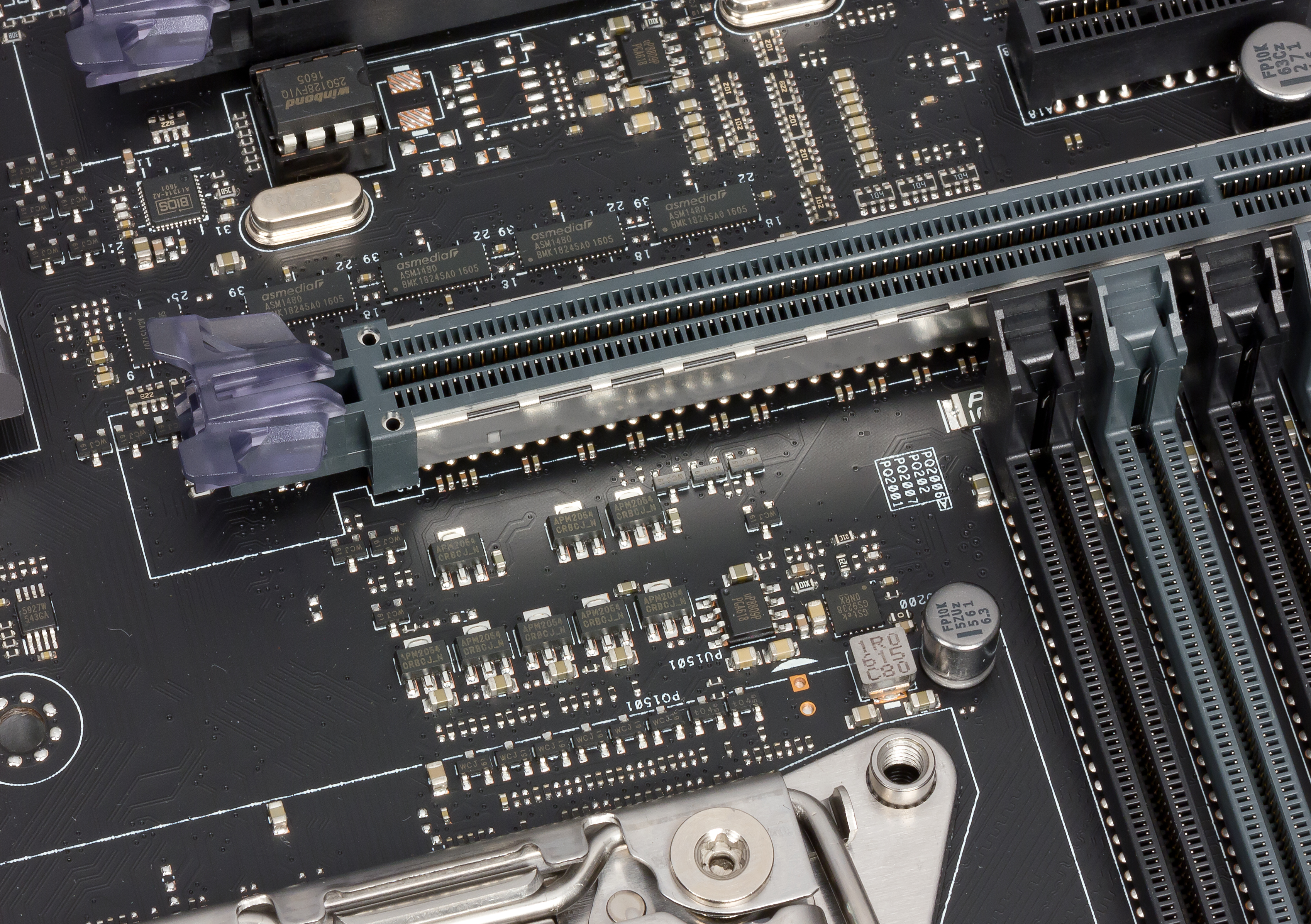

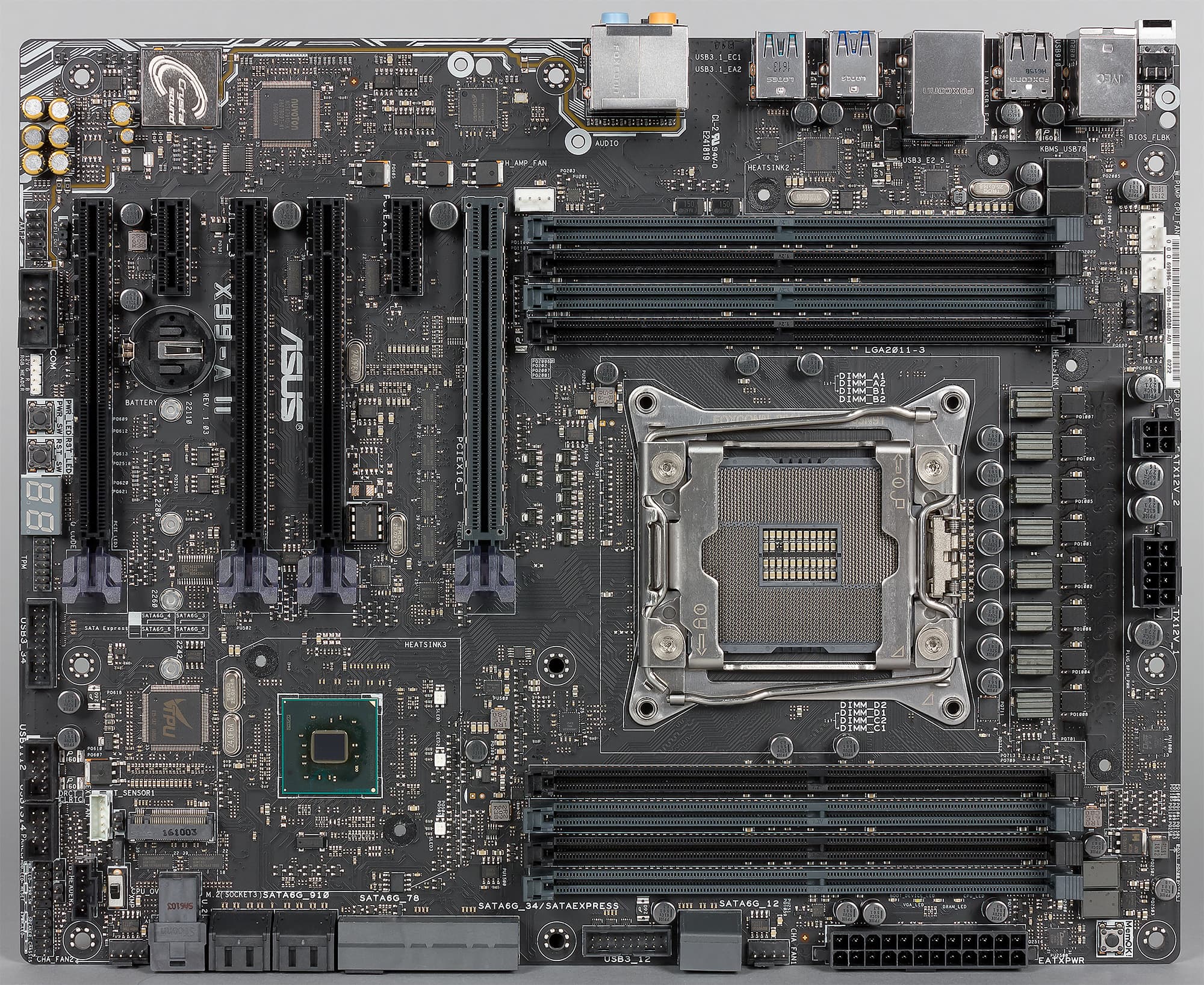

Регулятор напряжения питания процессора на плате Asus X99-A II точно такой же, как и на плате Asus Strix X99 Gaming. Он является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257.

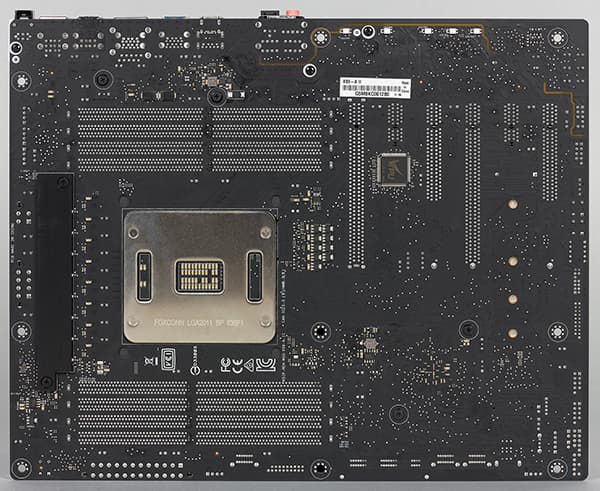

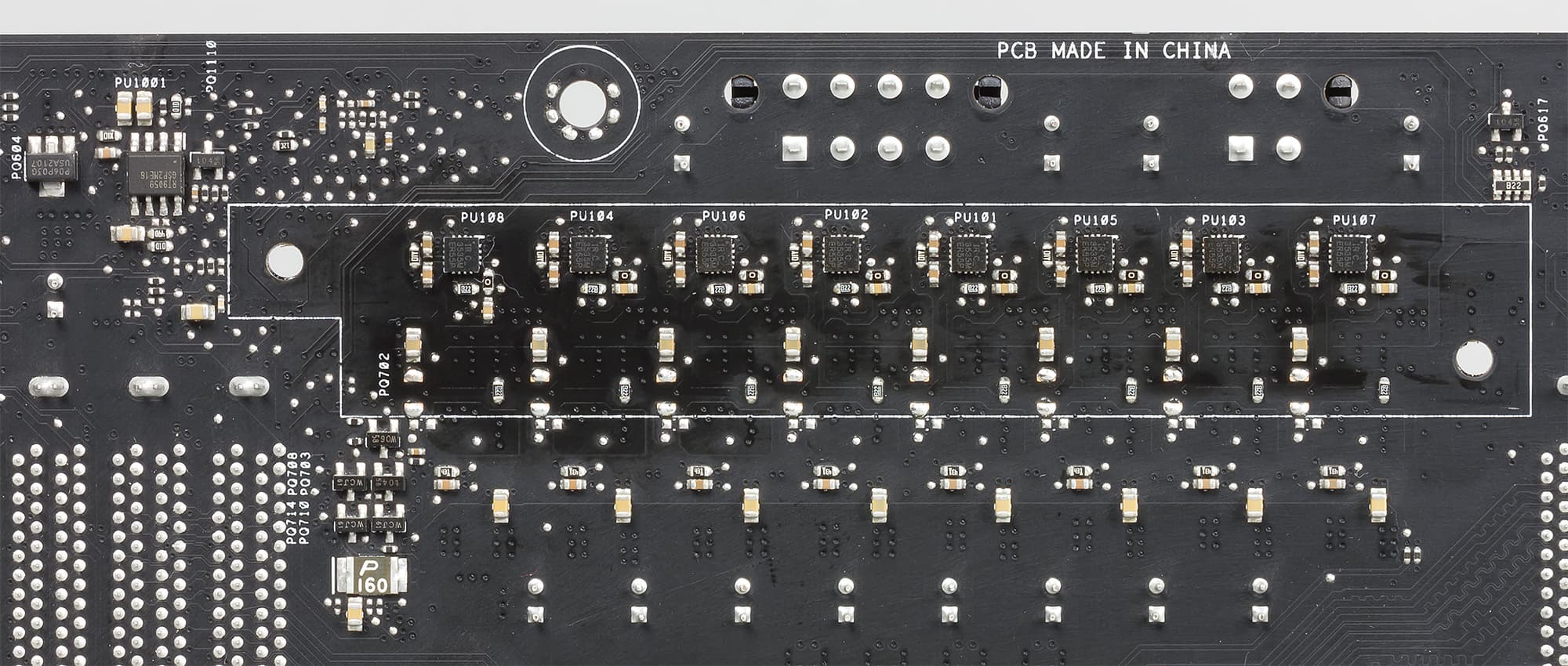

MOSFET-драйверы IR3535 расположены с обратной стороны платы.

Система охлаждения

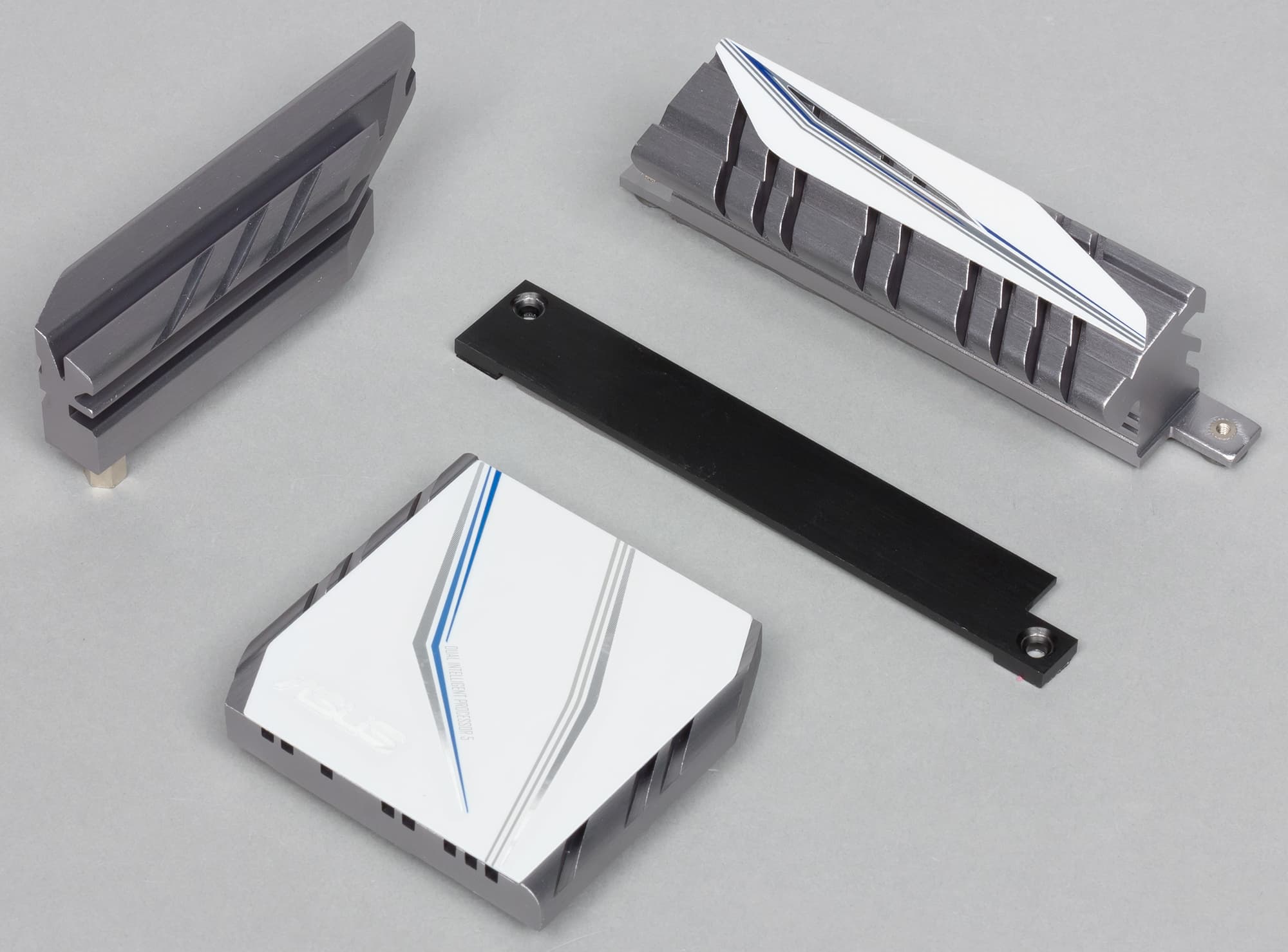

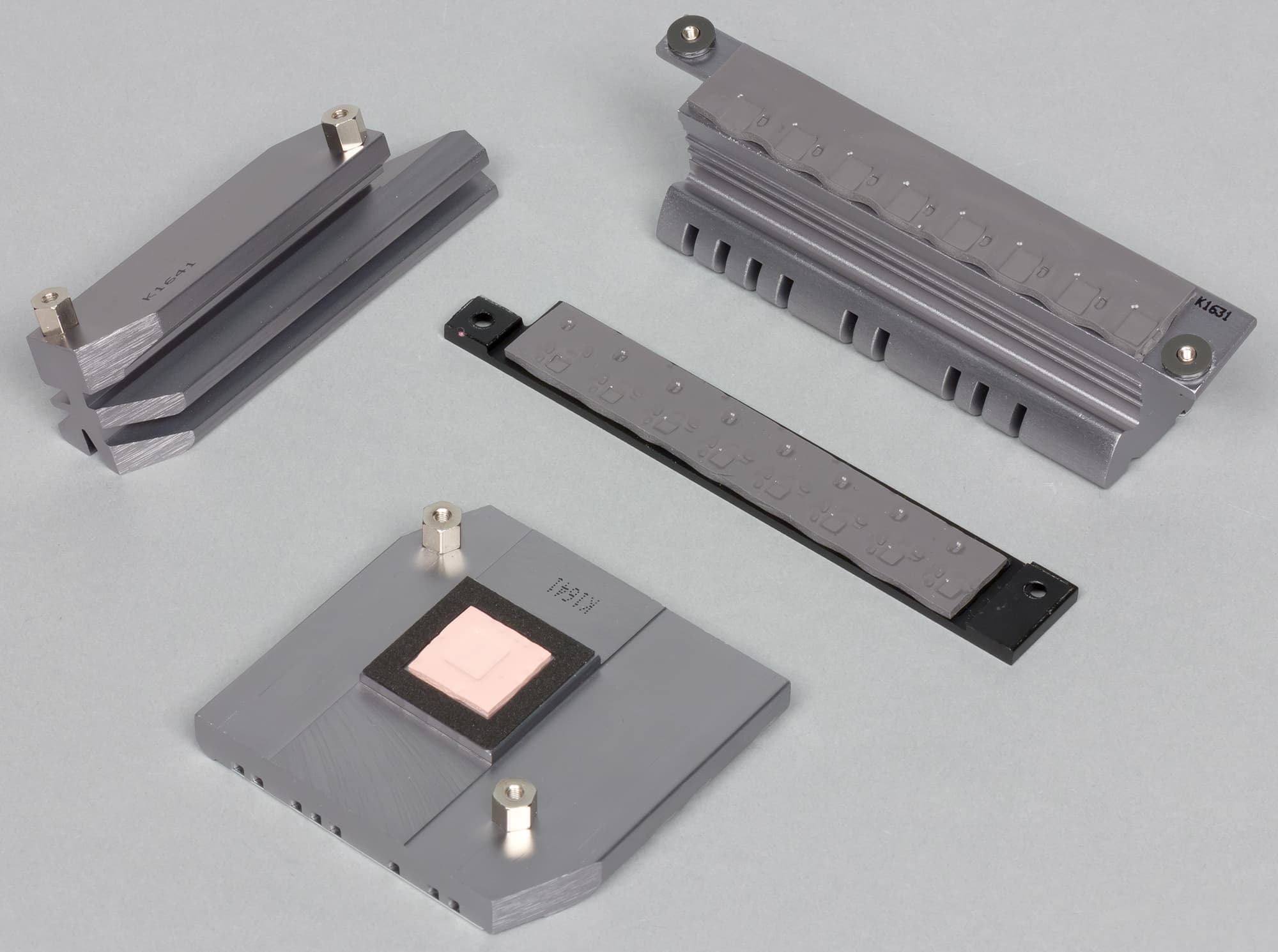

Система охлаждения платы Asus X99-A II состоит из трех радиаторов. Один радиатор, расположенный рядом с процессорным разъемом, предназначен для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для для охлаждения чипсета. Кроме того, с обратной стороны платы имеется теплосъемная пластина, закрывающая MOSFET-драйверы. Есть и еще один небольшой радиатор рядом с процессорным разъемом, однако он выполняет чисто декоративную функцию и не соприкасается ни с какими элементами платы

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъемов (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора, три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения. Кроме того, один из трех четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.

Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS.


Аудиоподсистема

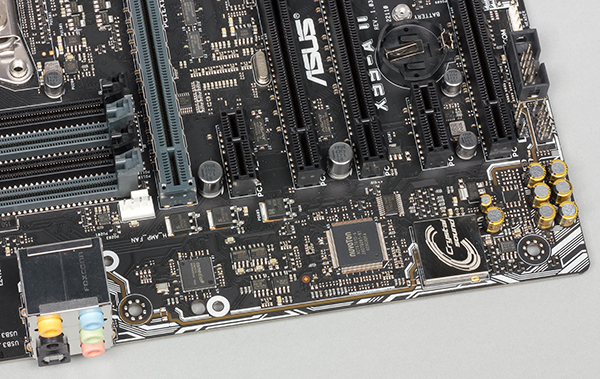

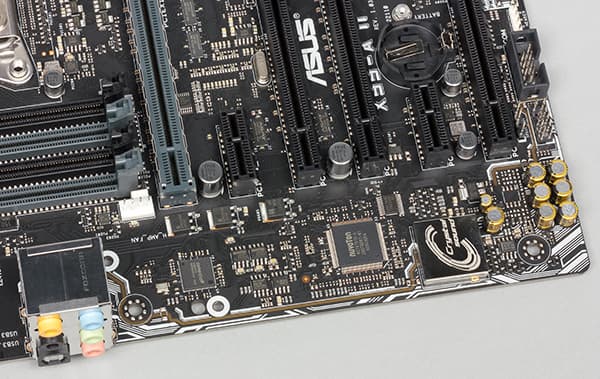

Аудиоподсистема платы Asus X99-A II имеет маркетинговое название Crystal Sound. Она включает в себя популярный HDA-аудиокодек Realtek ALC1150, который закрыт металлических кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus X99-A II получил оценку «Хорошо». То есть не для взыскательного пользователя вполне сойдет, но вот для ценителей хорошего звука лучше, конечно, воспользоваться внешней аудиокартой.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−76,9
Посредственно
Динамический диапазон, дБ (А)
76,2
Посредственно
Гармонические искажения, %
0,0049
Очень хорошо
Гармонические искажения + шум, дБ (A)
−70,8
Посредственно
Интермодуляционные искажения + шум, %
0,038
Хорошо
Взаимопроникновение каналов, дБ
−72,6
Хорошо
Интермодуляции на 10 кГц, %
0,021
Хорошо
Общая оценка
Хорошо

UEFI BIOS

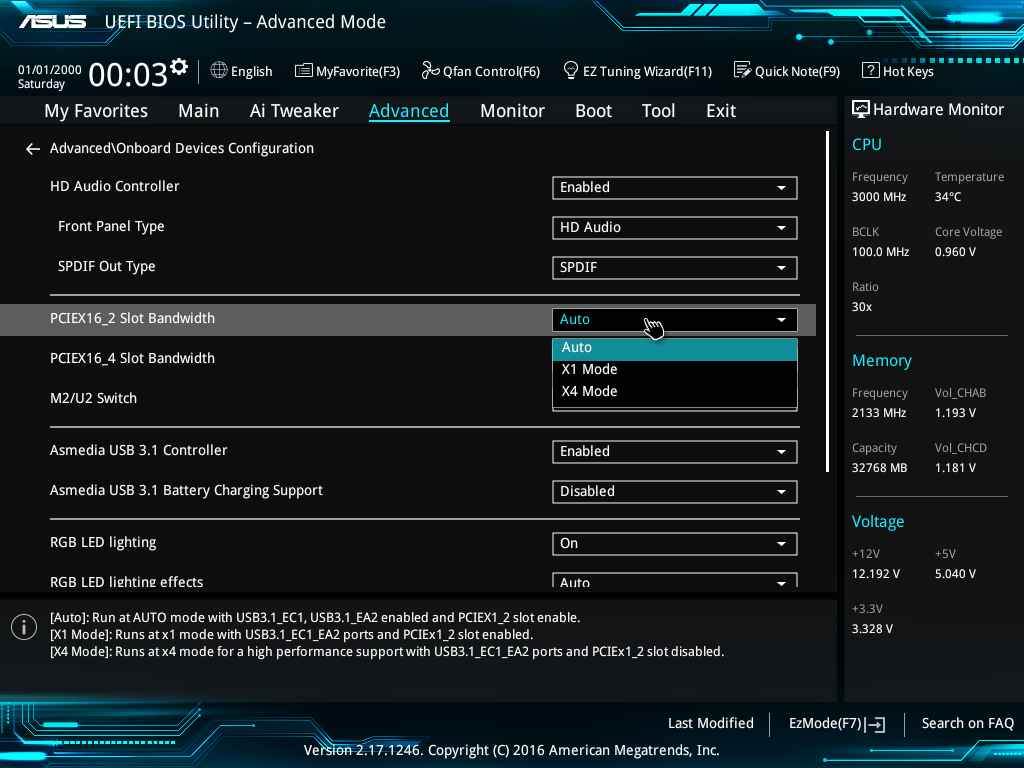

Что касается UEFI BIOS на плате Asus X99-A II, то он практически не отличается от UEFI BIOS на платах Asus Strix X99 Gaming и Asus X99 Deluxe II, к которых мы уже писали. Отличия есть лишь в плане настройки работы слотов PCI Express x16 и цветовом оформлении интерфейса (если сравнивать Asus X99-A II и Asus Strix X99 Gaming). Так что нет смысла повторяться.

Выводы

Итак, давайте подведем итог.

Плата Asus X99-A II является обновлением модели Asus X99-A. Отличия между этими платами минимальны: добавлен лишь разъем U.2 и вместо двух портов USB 3.0 появились два порта USB 3.1. Еще одно отличие заключается в наличии настраиваемой подсветки и возможности подключения RGB-ленты.

Различий между платами Asus X99-A II и Asus Strix X99 Gaming еще меньше. Фактически, Asus Strix X99 Gaming отличается от Asus X99-A II только наличием модуля Wi-Fi и специальным разъемом для подключения опциональной панели Asus OC Panel.

К моменту анонса статьи плата Asus X99-A II совсем недавно поступила в продажу на российском рынке и стоит около 22-23 тысяч рублей.



Плата предоставлена на тестирование производителем
