Материнская плата Asus Strix X99 Gaming


Чипсет Intel X99 уже давно не новичок на рынке. Основная масса обзоров плат на этом чипсете на нашем сайте датируется концом 2014, началом 2015 года. Но, анонс процессоров Broadwell-E послужил формальным поводом для обновления линейки плат на чипсете Intel X99. И в рамках выставки Computex 2016, прошедшей на Тайване с 31 мая по 4 июня, все основные игроки на рынке материнских плат представили обновленные и новые модели плат на чипсете Intel X99.

Конечно, с появлением новых процессоров Broadwell-E хотелось бы и обновление чипсета Intel X99 (как минимум, с контроллером линий PCIe 3.0), но компания Intel не спешит радовать своих приверженцев и партнеров, а потому приходится использовать новые процессоры с уже успевшим морально устареть "железом". Конечно, производители материнских плат сделали в этой ситуации все, что могли. Они обновили имеющийся ассортимент плат на чипсете Intel X99 и даже выпустили новые модели плат. Однако функциональность платы определяется, прежде всего, чипсетом и именно поэтому все обновленные платы, да и новые модели на чипсете Intel X99 не так уж сильно отличаются от того, что уже было. Особенно, если учесть, что "старые" платы на чипсете Intel X99 вполне совместимы с новыми процессорами Broadwell-E.

В обновленных и новых моделях плат на чипсете Intel X99 добавили лишь то, что появилось и стало популярным на материнских платах за последний год-полтора. Это разъем U.2, порт USB 3.1, а также разъем Type-C порта USB. Собственно, это и все в плане изменения функциональности плат. Но изменилась в обновленных моделях не только функциональность. Все производители, подсматривая друг у друга, взяли курс на то, что сегодня принято называть кастомизацией. По-сути, это различные моддинговые фишки, которые уже были апробированы на платах с чипсетом Intel Z170. Это различные варианты RGB-подсветки самой платы и ее радиаторов, а также возможность подключения подключения светодиодной RGB-ленты (RGB-strip).

С учетом всех этих нововведений можно говорить о втором пришествии плат на чипсетах Intel X99.

Итак, давайте познакомимся с новинками поближе. Начнем мы с модели Asus Strix X99 Gaming, которая является абсолютно новой моделью платы на чипсете Intel X99. Эта плата пополнила игровое семейство Republic of Gamers (ROG) и теперь в семействе Asus ROG насчитывается три модели на чипсете Intel X99 (есть еще плата Asus Rampage V Extreme и обновленная модель Asus Rampage V Edition 10).

Комплектация и упаковка

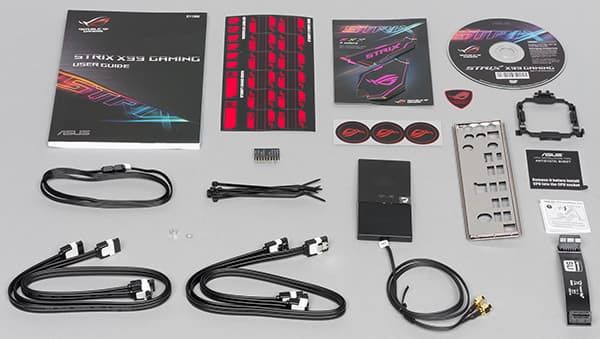

Плата Asus Strix X99 Gaming поставляется в средней по своим размерам коробке черного цвета, на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, антенна для Wi-Fi модуля, традиционный Asus Q-коннектор для облегчения подключения проводов от кнопки питания, перезагрузки и т. д., а так же кабельные стяжки, кабель RGB Header, наклейки различных цветов на радиатор и кожух задней панели. Есть и специальная монтажная рамка для облегчения установки процессора в разъем.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Strix X99 Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Haswell-E, Broadwell-E
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Asus Wi-Fi Go! (802.11 a/b/g/n/ac)
Слоты расширения
3 × PCI Express 3.0 x16 (режим работы зависит от модели процессора)
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express 2.0 x16)
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4)
1 × U.2 (PCIe 3.0 x4)
SATA-разъемы
10 × SATA 6 Гбит/с (включая два порта разъема SATA Express )
1 × SATA Express
Количество USB портов
8 × USB 3.0
2 × USB 3.1 (Type-A, Type-C)
8 × USB 2.0
Разъемы на задней панели
1× USB 3.1 (Type-A)
1× USB 3.1 (Type-C)
4× USB 3.0
4 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с
1 × SATA Express
1 разъем M.2
1 разъем U.2
6 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
1 разъем для подключения Thunderbolt-карты
1 разъем Aura RGB Strip
1 разъем Extension Fan
1 разъем ROG Extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13874787
Розничные предложения L-13874787-10

Форм-фактор

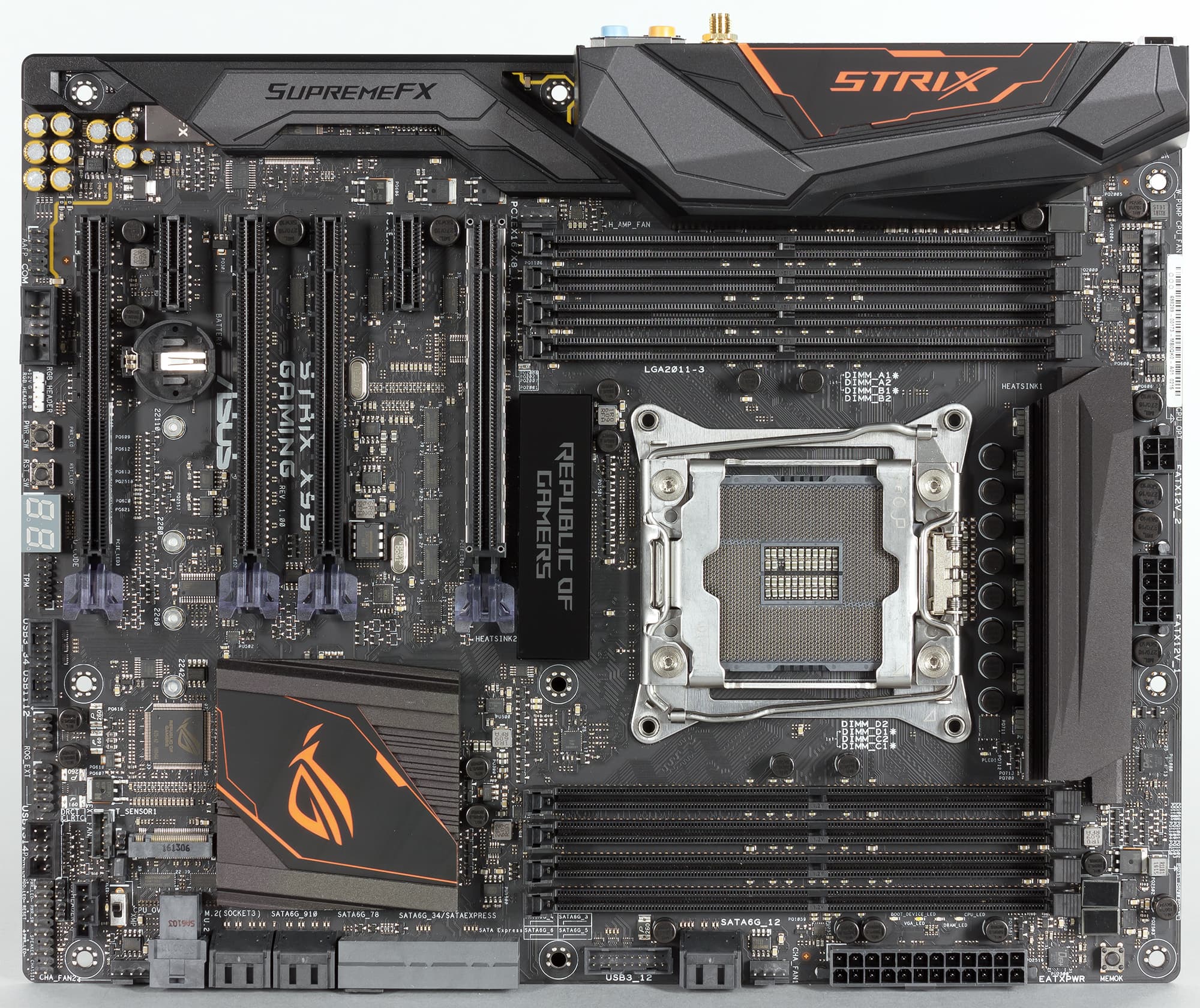

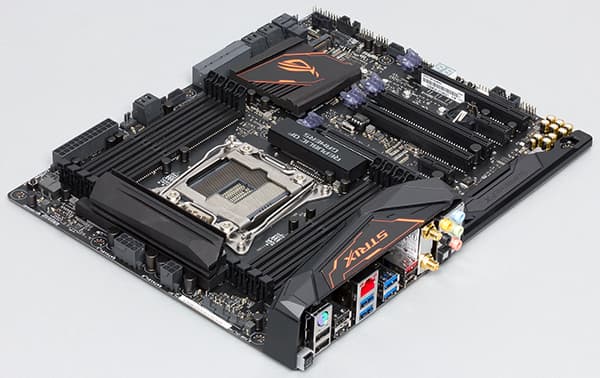

Плата Asus Strix X99 Gaming выполнена в форм-факторе ATX (305×244 мм), для ее монтажа в корпус предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

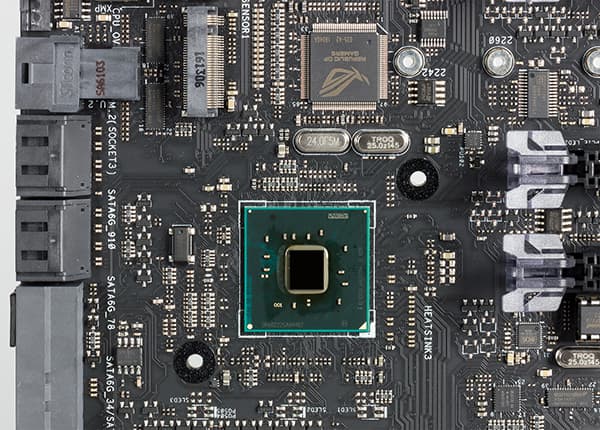

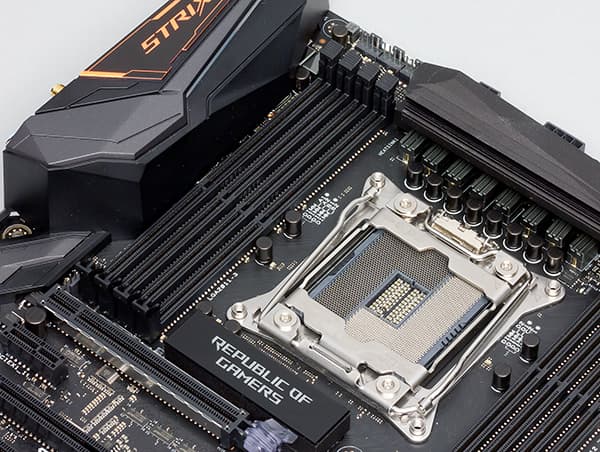

Плата Asus Strix X99 Gaming основана на чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA2011-v3. Для установки процессора используется не обычный разъем LGA2011-v3, а патентованный разъем Asus O.C. Socket (как и на всех платах Asus c разъемом LGA2011-v3). Напомним, что в этом разъеме задействуются зарезервированные для отладочных целей контакты процессора, что позволяет улучшить стабильность напряжения питания на процессоре и исключить его проседание при стрессовой загрузке.


Память

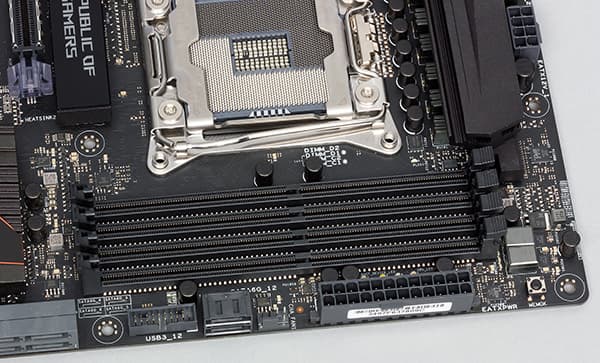

Для установки модулей памяти на плате Asus Strix X99 Gaming предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти). Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

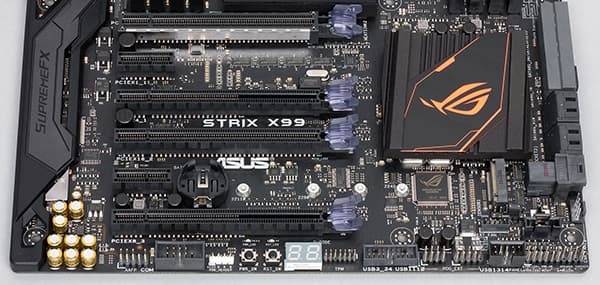

Для установки видеокарт или плат расширения на материнской плате Asus Strix X99 Gaming имеется четыре слота с форм-фактором PCI Express x16 и два слота PCI Express 2.0 x1.

Один из слотов с форм-фактором PCI Express x16 (это второй слот, если считать от процессорного разъема) реализован с использованием 4 чипсетных портов PCI Express 2.0, то есть, является слотом PCI Express 2.0 x4.

Два слота PCI Express 2.0 x1 так же реализованы с использованием чипсетных портов PCI Express 2.0.

А вот оставшиеся три слота с форм-фактором PCI Express x16 (первый, третий и четвертый) реализованы с использованием процессорных линий (портов) PCIe 3.0. Первый и третий слоты переключаемые и поддерживают режимы x16 и x8, а четвертый слот всегда работает в режиме x8.

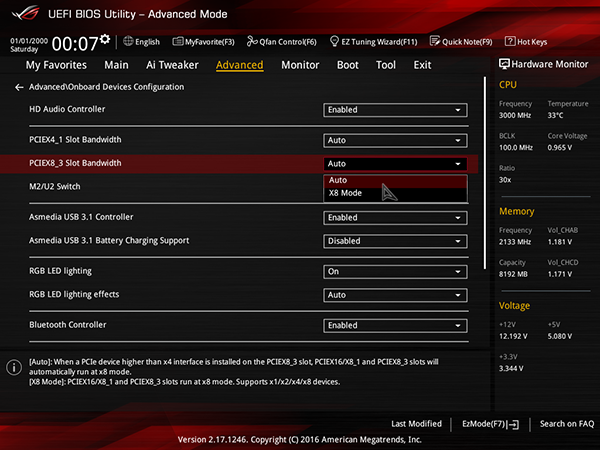

Конкретные режимы работы слотов зависят от того, какой процессор устанавливается на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют с 40 линиями PCI Express 3.0 и с 28 линиями.

Если устанавливается процессор Haswell-E (Core i7-5960X, Core i7-5930K) или Broadwell-E (Core i7-6850K, Core i7-6900K, Core i7-6950X) с 40 линиями PCIe 3.0, то режимы работы слотов следующие: при использовании только первого слота он работает в режиме x16, при использовании первого и третьего слотов они работают в режиме x16/x16, а при использовании первого, третьего и четвертого слотов, они работают в режиме x8/x16/x8.

Организация процессорных линий PCIe 3.0 на плате Asus Strix X99 Gaming при установке процессора с 40 линиями PCIe 3.0

Естественно, поддерживаются технологии Nvidia SLI (до двух видеокарт) и AMD CrossFireX (до трех видеокарт).

Когда на плату устанавливается процессор с 28 линиями PCIe 3.0 (Core i7-5820K или Core i7-6800K), то то режимы работы слотов следующие: при использовании только первого слота он работает в режиме x16, при использовании первого и третьего слотов они работают в режиме x16/x8, а при использовании первого, третьего и четвертого слотов, они работают в режиме x8/x8/x8.

Как видим, и в случае процессора с 40 линиями PCIe 3.0 и в случае процессора с 28 линиями PCIe 3.0 остается незадействованными, как минимум, 4 линии PCIe 3.0. Эти четыре процессорные линии PCIe 3.0 используются для реализации разъемов M.2 и U.2, но об этом чуть позже.

Организация процессорных линий PCIe 3.0 на плате Asus Strix X99 Gaming при установке процессора с 28 линиями PCIe 3.0

SATA-порты, разъемы SATA Express, M.2 и U.2

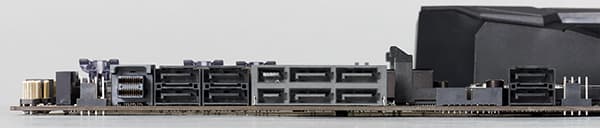

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Отметим, что только шесть портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Четыре порта, которые не поддерживают технологию Intel Rapid Storage, выделены серым цветом.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCI Express 2.0.

Как уже отмечалось, на плате Asus Strix X99 Gaming имеются разъемы M.2 и U.2, которые реализованы с использованием четырех процессорных линий PCIe 3.0. Разъемы M.2 имеет ключ типа M (Socket 3) и поддерживает установку только PCIe накопителей типоразмера 2242/2260/2280/22110.

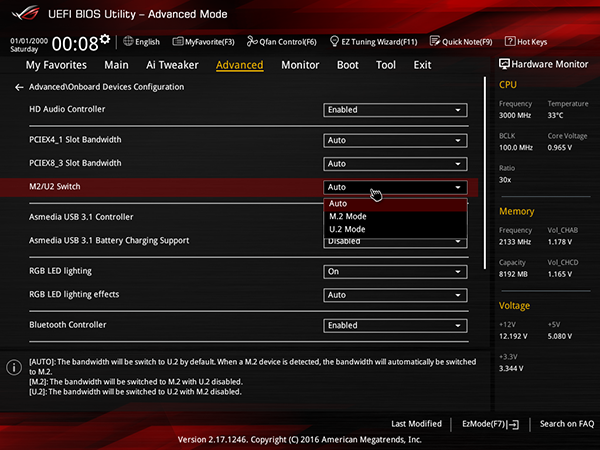

Сами разъемы M.2 и U.2 выполнены разделяемыми друг с другом, то есть, если используется разъем M.2, то U.2 недоступен и наоборот.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено восемь портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1. Отметим, что сам чипсет Intel X99 поддерживает только до 14 портов USB из которых до 6 портов могут быть портами USB 3.0. Поэтому, для реализации такого количества USB портов применяется дополнительные и USB-контроллер и USB-хаб.

Все восемь портов USB 2.0 реализованы на базе интегрированного в чипсет контроллера. Причем четыре порта USB 2.0 выведено на заднюю панель платы, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).

Пять портов USB 3.0 так же реализованы на базе интегрированного в чипсет контроллера. Один из этих портов выведен на заднюю панель платы, а для подключения остальных четырех портов на плате предусмотрено два разъема (по два порта на разъем).

Еще один чипсетный порт USB 3.0 (шестой порт) используется для подключения USB-хаба ASMedia ASM1074. Вообще, USB-хаба ASMedia ASM1074 дает на выходе четыре порта USB 3.0, но в случае платы Asus Strix X99 Gaming от этого хаба разведено только три порта USB 3.0, которые выведены на заднюю панель платы.

Два порта USB 3.1 реализованы на базе двухпортового USB 3.1 контроллера ASMedia ASM1142. Эти порты так же выведены на заднюю панель платы, причем один порт имеет разъем Type-A, в другой — Type-C.

Напомним, что контроллер ASMedia ASM1142 может по-разному подключаться к чипсету. На платах с чипсетом Intel Z170 типичный вариант подключения — по двум чипсетным линиям PCIe 3.0. Однако в чипсете Intel X99 нет линий PCIe 3.0, поэтому логично предположить, что контроллер ASMedia ASM1142 подключается по двум линиям PCIe 2.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате реализован гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel I218-V (используется контроллер MAC-уровня, интегрированный в чипсет).

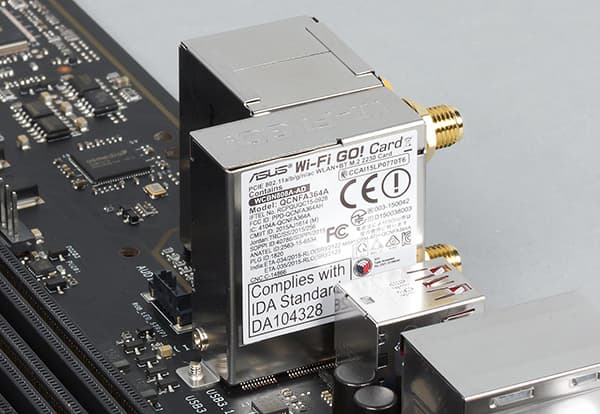

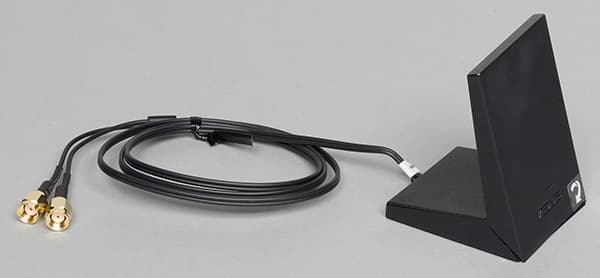

Кроме того, на плате установлен модуль беспроводной связи Asus Wi-Fi Go!, который поддерживает стандарты 802.11a/b/g/n/ac и, соответственно, является двухдиапазонным (2,4 и 5 МГц). Данный модуль имеет две антенны. Также модуль Asus Wi-Fi GO! имеет и встроенный чип Bluetooth V4.1.


Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих порты (линии) PCIe 2.0 чипсета Intel X99, то получится следующая картина. На слот PCI Express 2.0 x4 требуется четыре порта PCIe 2.0. Еще два порта PCIe 2.0 задействуют два слота PCI Express 2.0 x1. Кроме того, контроллер ASMedia ASM1142, сетевой контроллер Intel I218-V и модуль беспроводной связи Asus Wi-Fi Go! — это еще четыре порта PCIe 2.0. Разъем SATA Express — это еще два порта PCIe 2.0. В результате получаем, что всего требуется 12 портов PCI Express 2.0.

Но в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми. Кроме того, напомним, что в чипсете Intel X99 поддерживается до десяти портов SATA 6 Гбит/с и до шести портов USB 3.0, а всего может быть только 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0). Технология Flexible IO позволяет конфигурировать высокоскоростные порты ввода/вывода, убирая одни порты и добавляя другие.

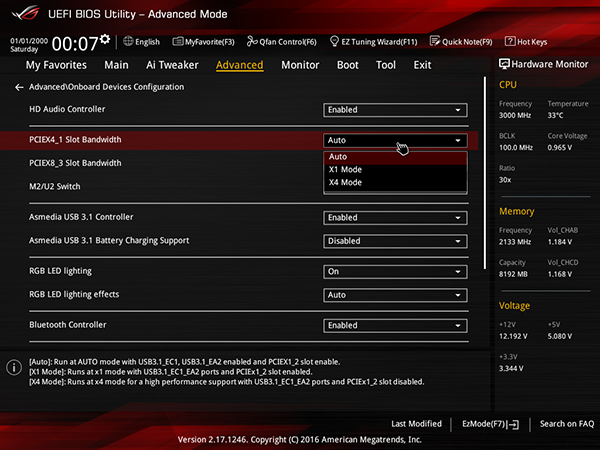

Нехватка портов PCIe 2.0 решается это очень просто. Дело в том, что слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1, два порта USB 3.1 на базе контроллера ASMedia ASM1142 выполнены разделяемыми друг с другом. То есть, на слот PCI Express 2.0 x4, один слот PCI Express 2.0 x1 и контроллер ASMedia ASM1142 в совокупности приходится только четыре порта PCI Express 2.0. По умолчанию слот PCI Express 2.0 x4 используется в режиме x1 и в этом случае доступны слот PCI Express 2.0 x1 и два порта USB 3.1. Но, если слот PCI Express 2.0 x4 используется в режиме x4, то порты USB 3.1 и слот PCI Express 2.0 x1 будут недоступны.

Кроме того, модуль беспроводной связи Asus Wi-Fi Go! и еще один слот PCI Express 2.0 x1 так же выполнены разделяемыми, то есть в совокупности на них приходится только один порт PCIe 2.0.

Таким образом, с учетом вышеизложенного, всего потребуется только 8 чипсетных портов портов PCIe 2.0.

Теперь рассмотрим, как работает правило 22 высокоскоростных портов чипсета Intel X99. Шесть чипсетных портов USB 3.0 строго фиксированы и ни с чем не разделяются. Восемь чипсетных портов SATA 6 Гбит/с так же строго фиксированы. Шесть портов PCIe 2.0 опять таки фиксированы. А вот еще два порта PCIe 2.0 и два порта SATA 6 Гбит/с, на базе которых реализован разъем SATA Express, разделяемы друг с другом. В результате получаем в сумме ровно 22 высокоскоростных порта.

Схема подключения контроллеров к чипсету показана на рисунке:

Схема подключения контроллеров к чипсету на плате Asus Strix X99 Gaming

Дополнительные особенности

По набору разъемов, портов и слотов плата Asus Strix X99 Gaming очень похожа на плату Asus X99-Pro. Можно даже сказать, что плата Asus X99-Pro стала основой для платы Asus Strix X99 Gaming. Отличия заключаются в том, что на Asus Strix X99 Gaming вместо дополнительного контроллера USB 3.0 реализован контроллер USB 3.1 и немного отличаются режимы работы слотов PCIe 3.0 x16. Кроме того, на плате Asus Strix X99 Gaming имеется разъем U.2, которого нет на Asus X99-Pro. Но в целом, по набору разъемов, портов и слотов это очень очень схожие платы. И если бы плата Asus Strix X99 Gaming не относилась к семейству ROG, то можно было бы даже сказать, что Asus Strix X99 Gaming — это обновление модели Asus X99-Pro. Дабы не быть голословными, приведем блок-схемы организации процессорных линий PCIe 3.0 на плате Asus X99-Pro при установке процессоров с 40 и 28 линиями PCIe 3.0, а также блок-схему подключения контроллеров к чипсету на плате Asus X99-Pro.

Организация процессорных линий PCIe 3.0 на плате Asus X99-Pro при установке процессора с 40 линиями PCIe 3.0

Организация процессорных линий PCIe 3.0 на плате Asus X99-Pro при установке процессора с 28 линиями PCIe 3.0

Схема подключения контроллеров к чипсету на плате Asus X99-Pro

Как видим, между платами Asus Strix X99 Gaming и Asus X99-Pro действительно очень много общего. Тем не менее, это платы разных семейств и их главное отличие заключается в дополнительных особенностях.

Если говорить о дополнительных особенностях платы Asus Strix X99 Gaming, то стоит отметить наличие кнопок включения питания и перезагрузки на самой плате. Кроме того, имеется индикатор POST-кодов, а также традиционная для плат Asus кнопка MemOK! для запуска системы в случае установки «необычных» модулей памяти. Впрочем, эти особенности есть и на плате Asus X99-Pro. Более того, точно также, как и на плате Asus X99-Pro, имеется перемычка Clear CMOS.

Присутствует и стандартный для плат Asus переключатель EZ XMP, который позволяет загружать XMP-профили памяти (обычно это делается через UEFI BIOS, но можно сделать еще и с использованием данного переключателя).

Есть на плате и перемычка CPU_OV (Over Voltage), которая позволяет увеличивать напряжение на процессоре. То есть, это, конечно, не означает, что, не установив перемычку в определенное положение, мы не сможем вообще менять напряжение питания процессора, однако если установить перемычку в положение разгона процессора, то диапазон возможного изменения напряжения будет больше.

На задней панели платы имеется так же кнопка BIOS Flashback, которая позволяет перепрошивать UEFI BIOS с использованием флэшки даже в том случае, когда на плату не установлен процессор и память.

Есть и другие особенности у платы Asus Strix X99 Gaming. В частности, на ней присутствует двухконтактный разъем для подключения термодатчика, имеется разъем для подключения COM-порта и даже разъем Thunderbolt header, который задействуется в случае установки на плату Thunderbolt-карты (она приобретается отдельно).

Все перечисленные выше особенности платы Asus Strix X99 Gaming имеются и на плате Asus X99-Pro. Теперь рассмотрим те дополнительные особенности, которые есть на плате Asus Strix X99 Gaming и которых нет на плате Asus X99-Pro.

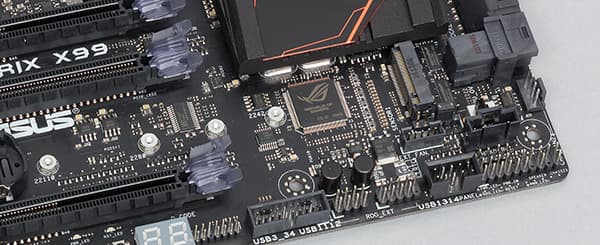

Итак, прежде всего, это наличие разъема Asus ROG Extension, который предназначен для подключения к плате панели OC Panel (в комплектацию не входит). Этот разъем присутствует на многих платах семейства Asus ROG.

Кроме того, есть специальный четырехконтактный разъем с питанием 12 В для подключения светодиодной RGB-ленты (RGB-strip). Единственное ограничение — лента должна быть не длиннее 2 м. Конечно, сама RGB-лента в комплект не входит, но речь идет о стандартной светодиодной ленте с питанием 12 В. Купить такую ленту не проблема. А вот кабель для подключения светодиодной ленты к плате имеется в комплекте. Одним словом, эта плата предоставляет большой простор для моддинга.

Еще одна уникальная особенность платы — это реализация фирменной подсветки Asus Aura RGB. Во-первых, задняя панель платы с портами ввода/вывода имеет небольшой пластиковый кожух с полупрозрачной надписью Strix. Под этим кожухом находится небольшая плата Strix RGB LED Strip с несколькими светодиодами. Соответственно, эти светодиоды подсвечивают надпись Strix на кожухе.

Далее, рядом с процессорным разъемом также распаяны в линию несколько светодиодов, которые закрыты пластиковой коробкой с надписью Republic of Gamers. Светодиоды, соответственно, подсвечивают эту надпись.

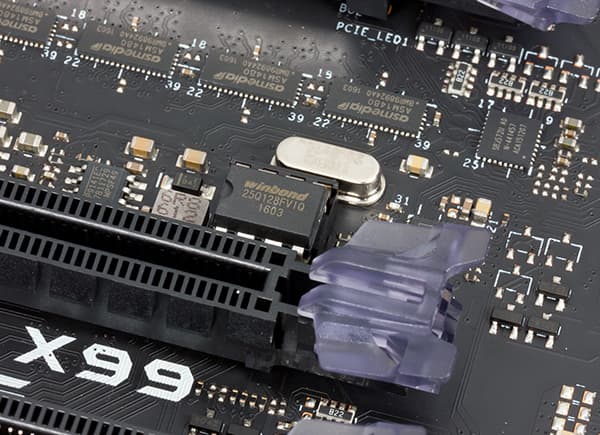

Кроме того, три из четырех слотов с форм-фактором PCI Express x16 имеют пластиковые полупрозрачные замки, которые также светятся.

Естественно, работу всех светодиодов на плате можно настраивать. Можно задавать цвет свечения и выбирать различные схемы свечения. Всего предусмотрено 10 различных вариантов схем свечения. К примеру, можно выбрать схему, когда цвет подсветки будет меняться в зависимости от температуры процессора, а можно реализовать цветомузыкальную схему, когда цвет меняется в такт музыки.

Одним словом, эта плата содержит большие возможности для реализации идей по моддингу.

Система питания

Как и большинство плат, модель Asus Strix X99 Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания. Имеется и дополнительный 4-контактный разъем.

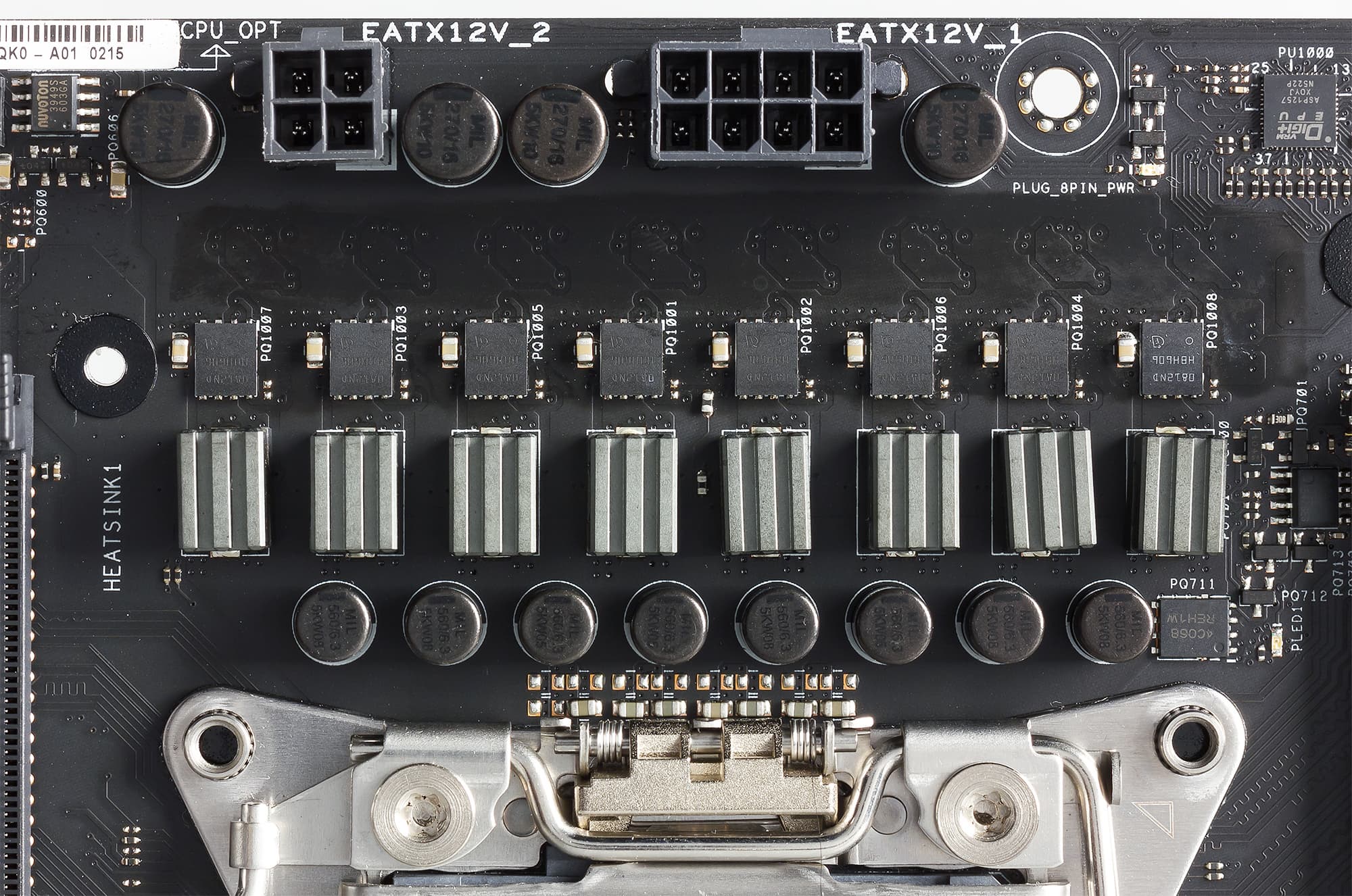

Регулятор напряжения питания процессора на плате Asus Strix X99 Gaming точно такой же, как и на плате Asus X99-Pro. Он является 8-канальным и основан на PWM-контроллере Digi+ VRM c маркировкой ASP1257.

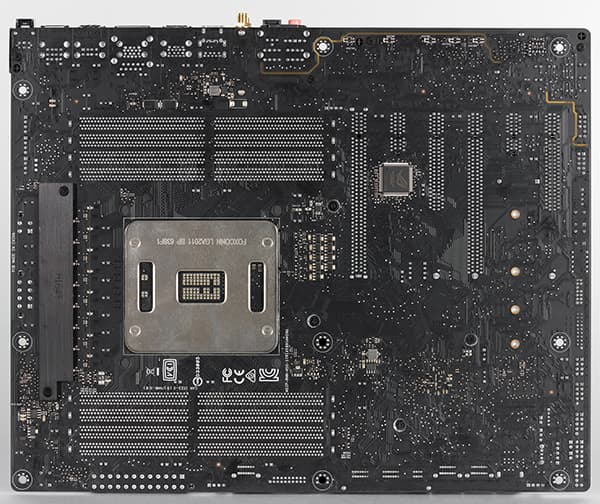

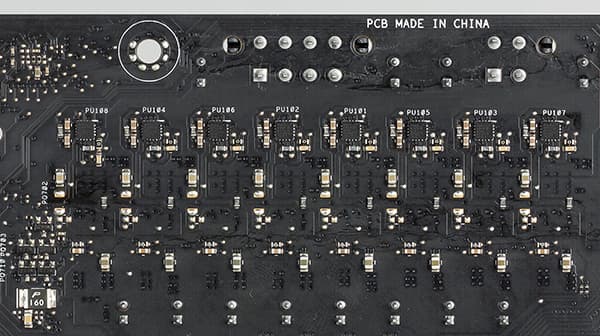

MOSFET-драйверы IR3535 расположены с обратной стороны платы.

Система охлаждения

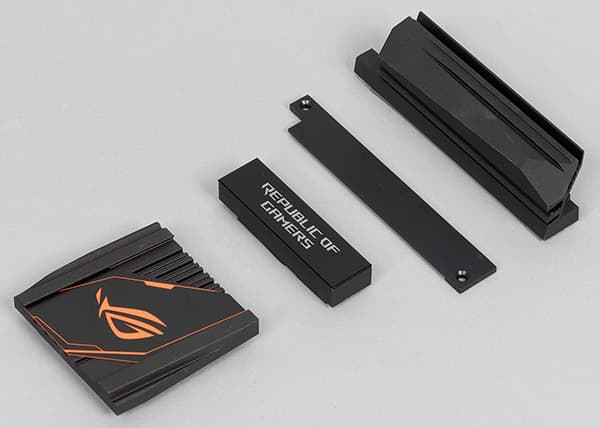

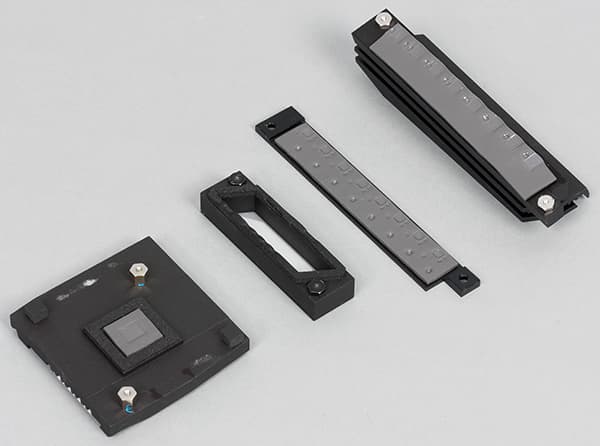

Система охлаждения платы Asus Strix X99 Gaming включает два радиатора. Один радиатор, расположенный рядом с процессорным разъемом, предназначен для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для для охлаждения чипсета. Кроме того, с обратной стороны платы имеется теплосъемная пластина, закрывающая MOSFET-драйверы.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъемов (CPU_FAN, CPU_OPT) для подключения вентиляторов кулера процессора, три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения. Кроме того, один из трех четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.

Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, плата поддерживает установку карты Asus Fan Extension (для этого предусмотрен специальны разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.


Аудиоподсистема

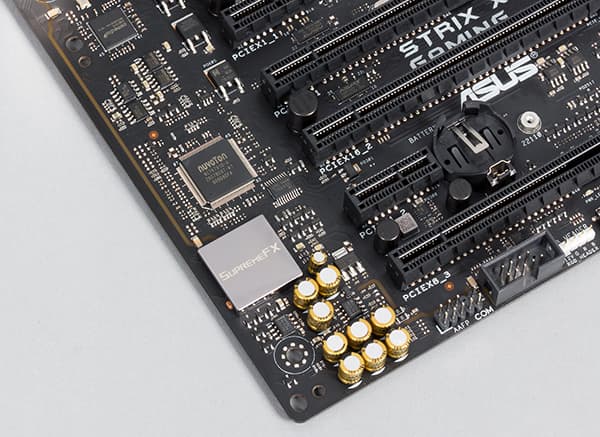

Аудиоподсистема платы Asus Strix X99 Gaming имеет маркетинговое название SupremeFX. Она включает в себя популярный 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150, который закрыт металлических кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

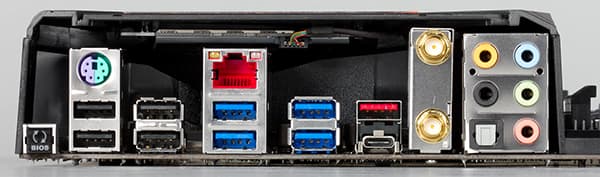

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Strix X99 Gaming получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,05, −0,11
Очень хорошо
Уровень шума, дБ (А)
−80,8
Хорошо
Динамический диапазон, дБ (А)
81,3
Хорошо
Гармонические искажения, %
0,0084
Очень хорошо
Гармонические искажения + шум, дБ (A)
−73,9
Посредственно
Интермодуляционные искажения + шум, %
0,021
Хорошо
Взаимопроникновение каналов, дБ
−75,2
Очень хорошо
Интермодуляции на 10 кГц, %
0,019
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

UEFI BIOS на плате Asus Strix X99 Gaming по своему интерфейсу и возможностям мало чем отличается от UEFI BIOS на платах серии ROG с чипсетом Intel X99.

Здесь все стандартно. Имеется два режима отображения: упрощенный EZ-Mode и Advanced Mode. Настройка системы и ее разгон возможен только в режиме Advanced Mode.

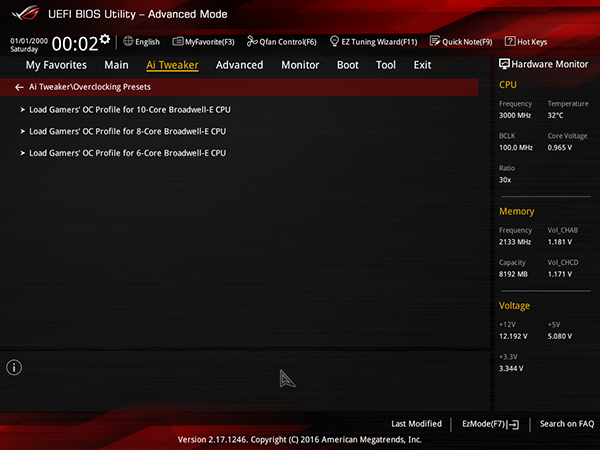

Для разгона процессора и памяти предусмотрена традиционная вкладка Ai Tweaker. Причем на данной вкладке есть и дополнительная опция для выбора пресета разгона процессора Broadwell-E.

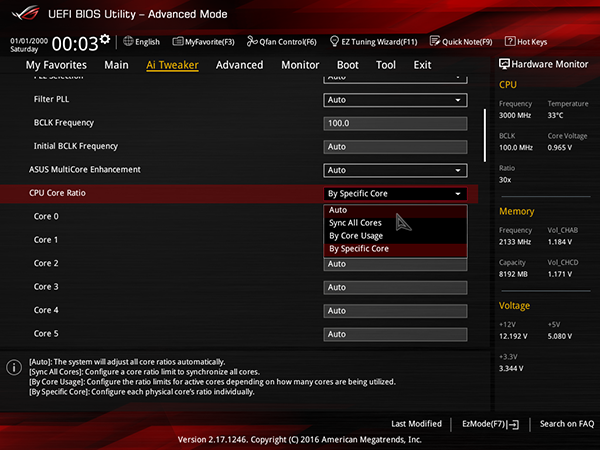

На вкладке Ai Tweaker можно задать задать коэффициент умножения. Причем есть возможность задавать коэффициент для каждого ядра в отдельности, или же для всех ядер одновременно.

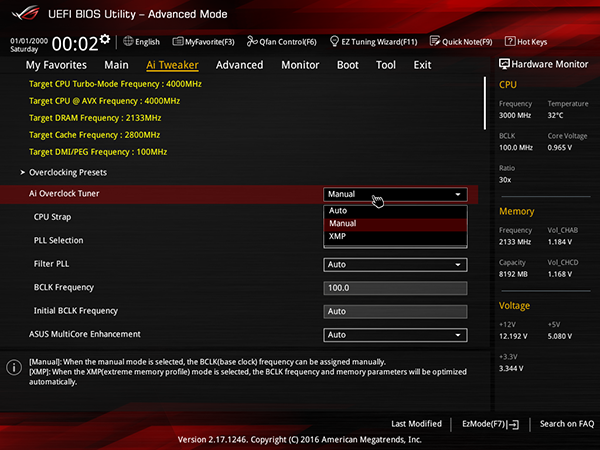

Можно менять и частоту BCLK, но для этого прежде нужно задать для параметра Ai Overclock Tuner значение Manual или XMP.

Напомним, что задавать вручную частотный множитель для частоты BCLK (1,00, 1,25, 1,66 и 2,50) на платах Asus нельзя. Здесь все реализовано несколько иначе. Частотный множитель для частоты BCLK устанавливается автоматически в зависимости от частоты BCLK. В данном случае частота BCLK — это опорная частота для ядер процессора и тактовая частота ядер процессора получается умножением частоты BCLK на коэффициент умножения. При увеличении частоты BCLK частотный множитель устанавливается автоматически, а частота для элементов Uncore Logic (она называется Target DMI/PEG Frequency) получается делением частоты BCLK на частотный множитель.

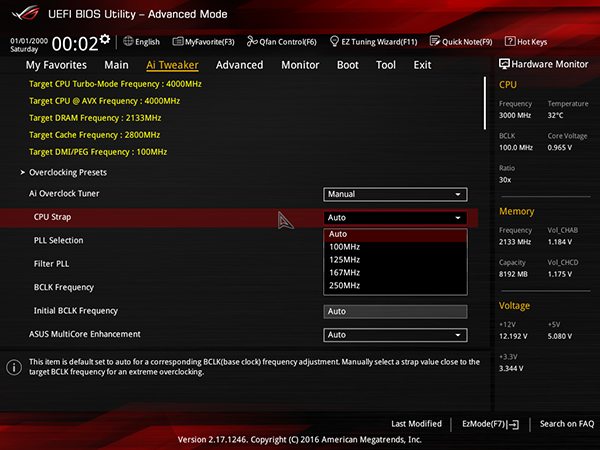

Для удобства в BIOS предусмотрен параметр, называемый CPU Strap, для которого можно выбрать значения Auto, 100, 125, 167 и 250 МГц. Частота CPU Strap синхронизирована с частотой BCLK и если для CPU Strap задать значение 125 МГц, то и значение BCLK станет равным 125 МГц. Фактически, этот параметр позволяет быстро задавать частоты BCLK, для которых значение Target DMI/PEG Frequency составляет ровно 100 МГц.

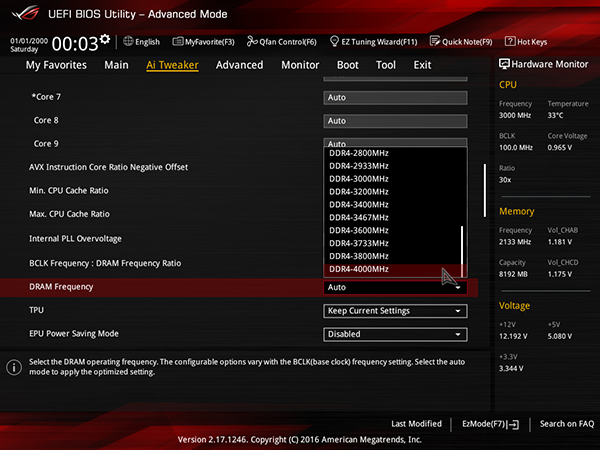

Что касается памяти, то в UEFI BIOS можно выбрать память вплоть до DDR4-4000.

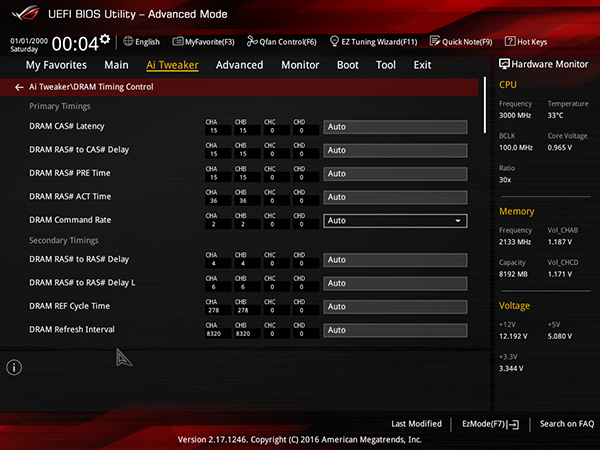

Естественно, имеется возможность настройки таймингов модулей памяти.

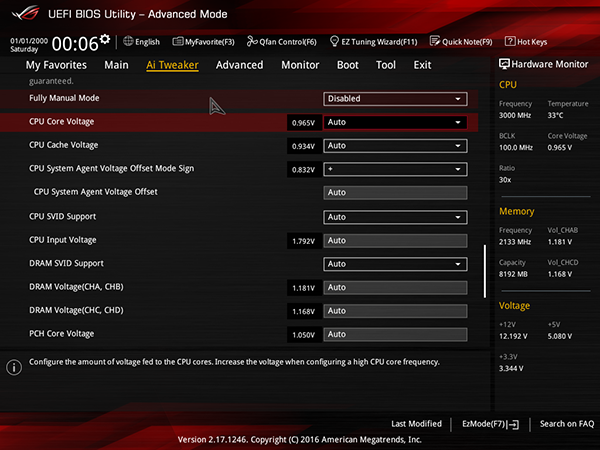

Так же имеется возможность задать напряжение питания для ядер процессора, кэша, памяти и т. д.

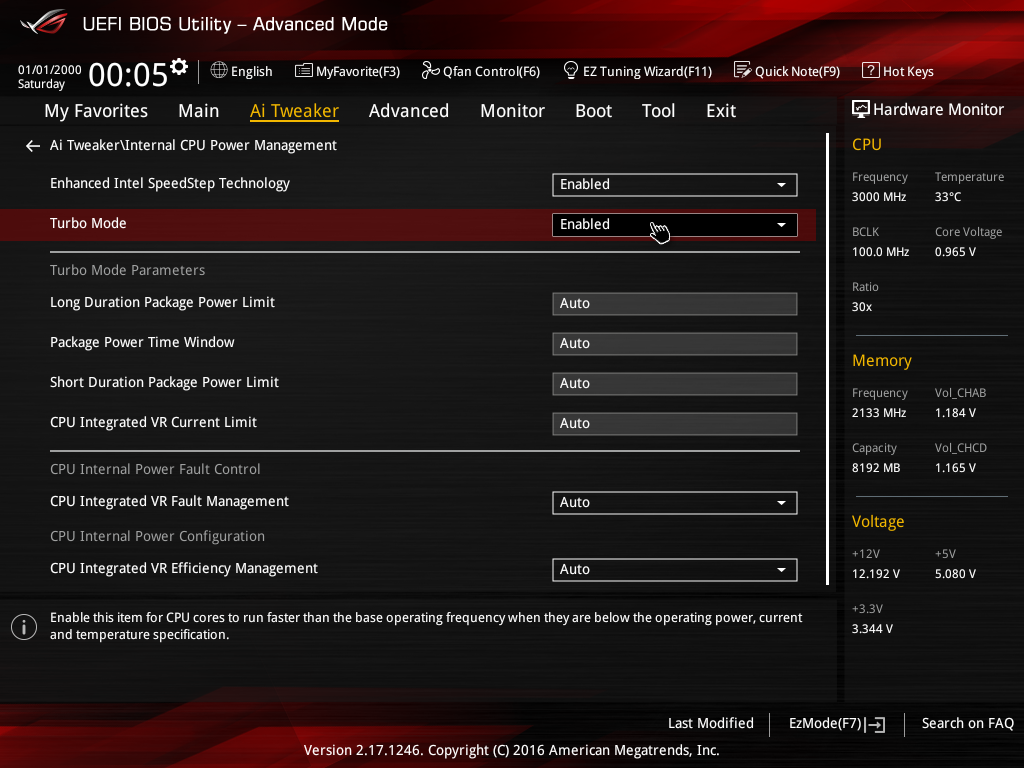

И конечно же, имеется возможность настроить режим Turbo Mode.

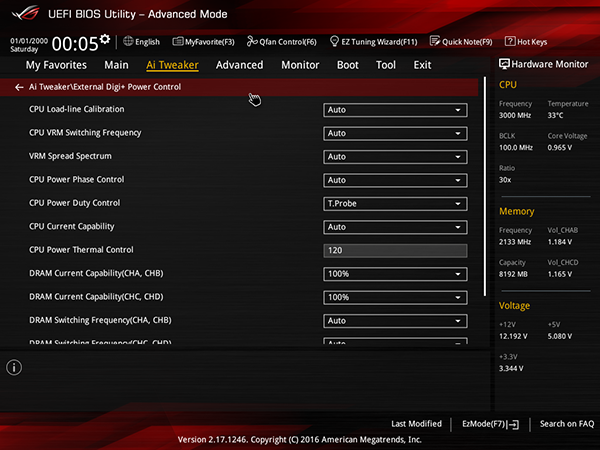

Предусмотрена и возможность настройки внешнего регулятора питания процессора.

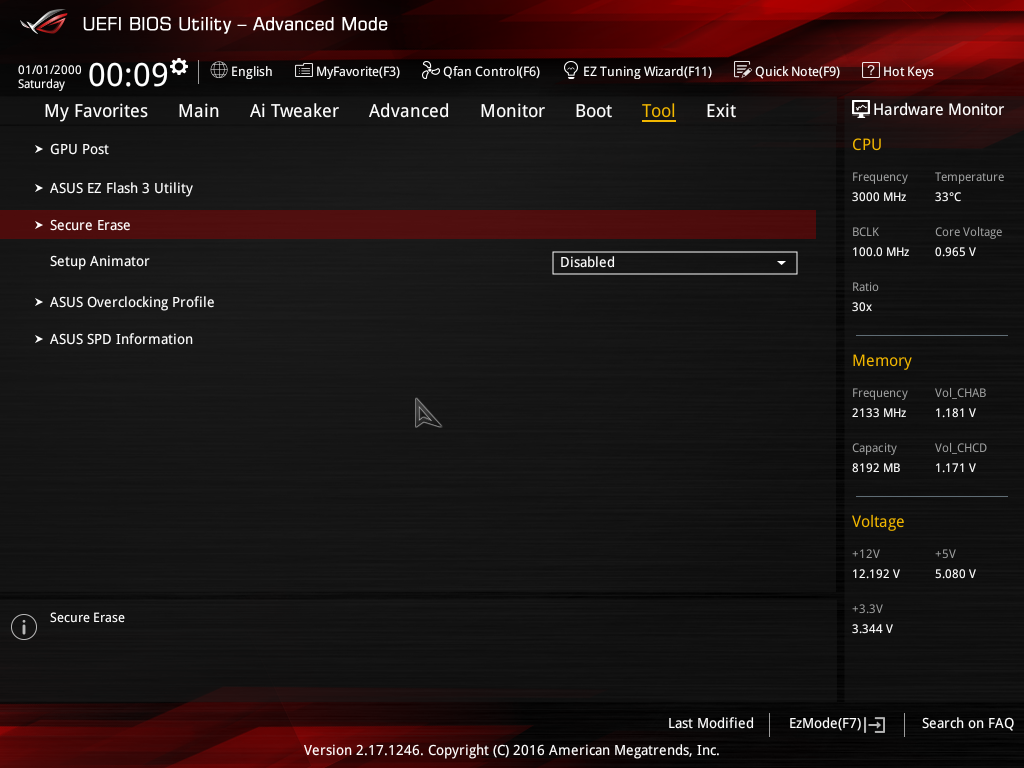

Появился в UEFI BIOS и такой инструмент, как Secure Erase, который предназначен для SSD накопителей (возвращение SSD к исходному состоянию).

Выводы

Итак, давайте подведем итог. По функциональным возможностям плату Asus Strix X99 Gaming можно рассматривать как обновленный вариант Asus X99-Pro. Однако Asus Strix X99 Gaming относится к серии Asus ROG и имеет ряд дополнительных особенностей, которых нет у Asus X99-Pro. Прежде всего, это фирменная система подсветки и возможность подключения RGB-ленты. Кроме того, эта плата наделена стандартными функциями для плат серии Asus ROG.

Теперь о главном. Если сравнить стоимость плат Asus Strix X99 Gaming и Asus X99-Pro, то разница минимальна. Действительно, примерная розничная стоимость модели Asus Strix X99 Gaming составляет 26 000 , а Asus X99-Pro — 24 500 . Причем существует и модель Asus X99-Pro/USB 3.1 с дополнительным контроллером USB 3.1, которая стоит ориентировочно 25 500 . Таким образом, доплатив совсем немного, вы получаете дополнительную функциональность, ориентированную прежде всего на моддинг. Тем, для кого это актуально, имеет смысл задуматься.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
