Материнская плата Asus Sabertooth Z170 S

без бронежилета, но в камуфляже


Мы уже рассмотрели одну новую плату Asus серии TUF на чипсете Intel Z170 — модель Asus Sabertooth Z170 Mark I. В этой статье мы познакомимся с еще одним представителем семейства «саблезубых» — платой Asus Sabertooth Z170 S, которая была анонсирована компанией в начале января.

Напомним, что серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. Платы этой серии имеют пятилетнюю гарантию и обладают рядом функциональных особенностей, повышающих их надежность.

Комплектация и упаковка

Плата Asus Sabertooth Z170 S поставляется в компактной картонной коробке в стиле милитари, на которой красноречиво расписаны все достоинства платы.

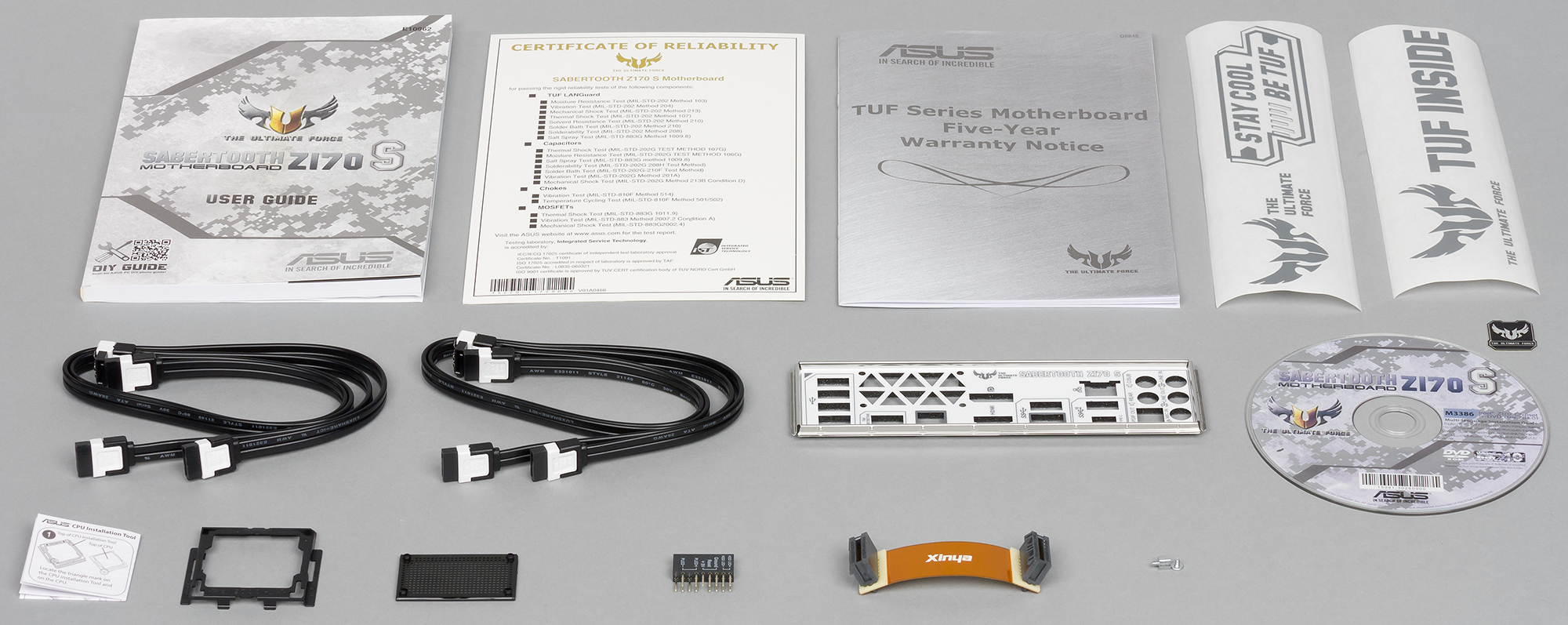

Комплект поставки очень скромный (если его сравнивать с комплектом платы Asus Sabertooth Z170 Mark I). Есть лишь инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, а два кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы с миниатюрной сеткой от пыли и пластиковая монтажная рамка для безопасной установки процессора в разъем, которая теперь вкладывается во многие топовые платы Asus.

Имеется и традиционный для плат серии TUF сертификат надежности, удостоверяющий, что компоненты платы (конденсаторы, дроссели и MOSFET-транзисторы) соответствуют военным стандартам.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth Z170 S приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4 (до 64 ГБ, небуферизованная память, без ECC)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I219V (Gigabit Ethernet)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе x16)
1 × PCI Express 3.0 x4 (в форм-факторе x16)
3 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
6 × SATA 6 Гбит/с (включая четыре порта от двух разъемом SATA Express)
2 × SATA Express
Количество USB-портов
6 × USB 3.0 (чипсет)
8 × USB 2.0 (чипсет)
2 × USB 3.1 (ASMedia ASM1142)

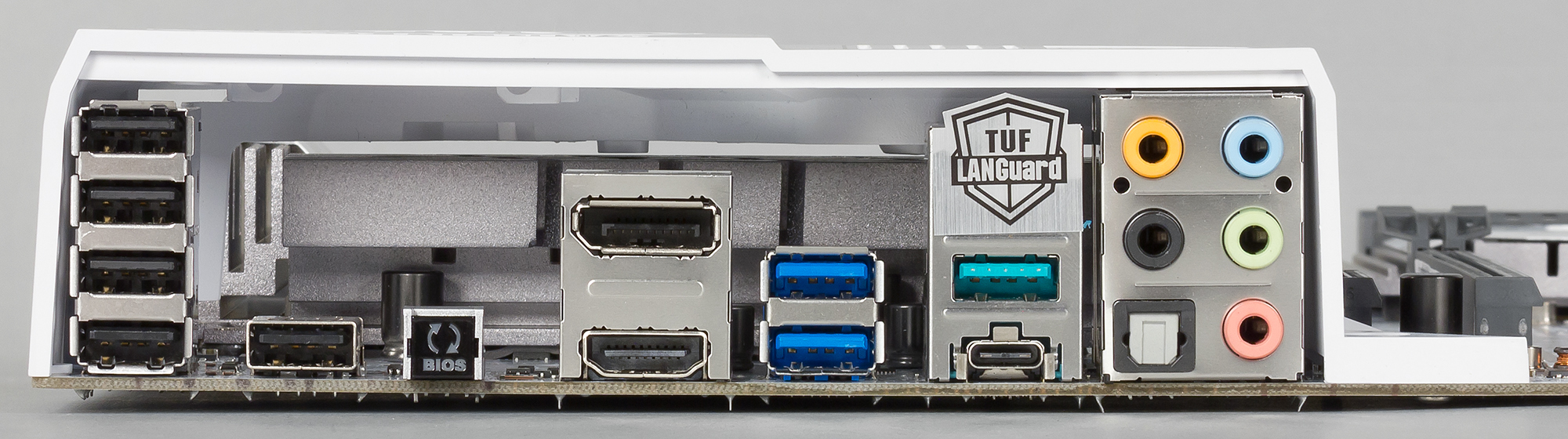

Разъемы на задней панели
1 × HDMI 1.4b
1 × DisplayPort 1.2
2 × USB 3.0
4 × USB 3.0
1 × USB TUF Detective 2
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type c)
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
8 × разъемов для подключения 4-контактных вентиляторов
1 × разъем для подключения 3-контактного вентилятора
1 × разъем для подключения платы Extension Fan
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
3 × разъема для подключения термодатчиков
1 × разъем ROG extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-13348821
Розничные предложения L-13348821-10

Форм-фактор

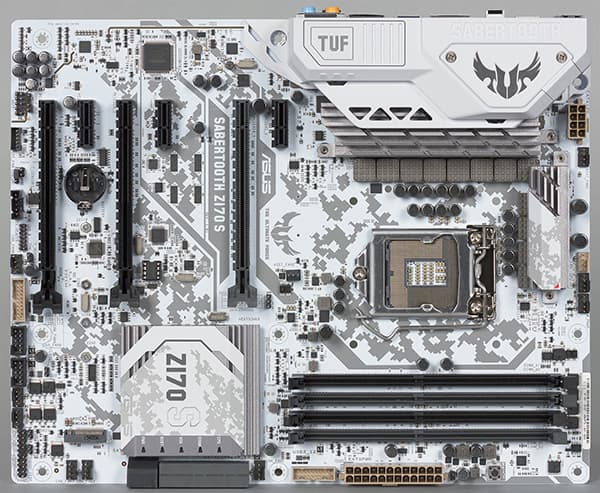

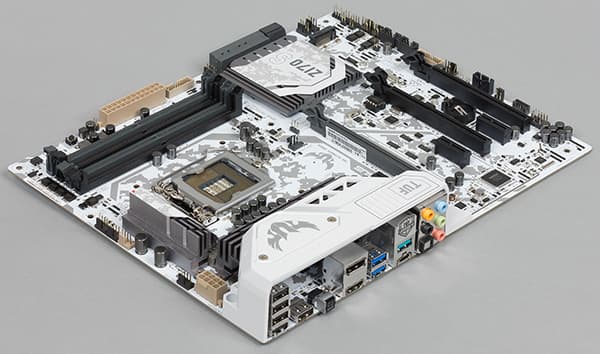

Плата Asus Sabertooth Z170 S выполнена в форм-факторе ATX (305×244 мм), а для монтажа платы предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

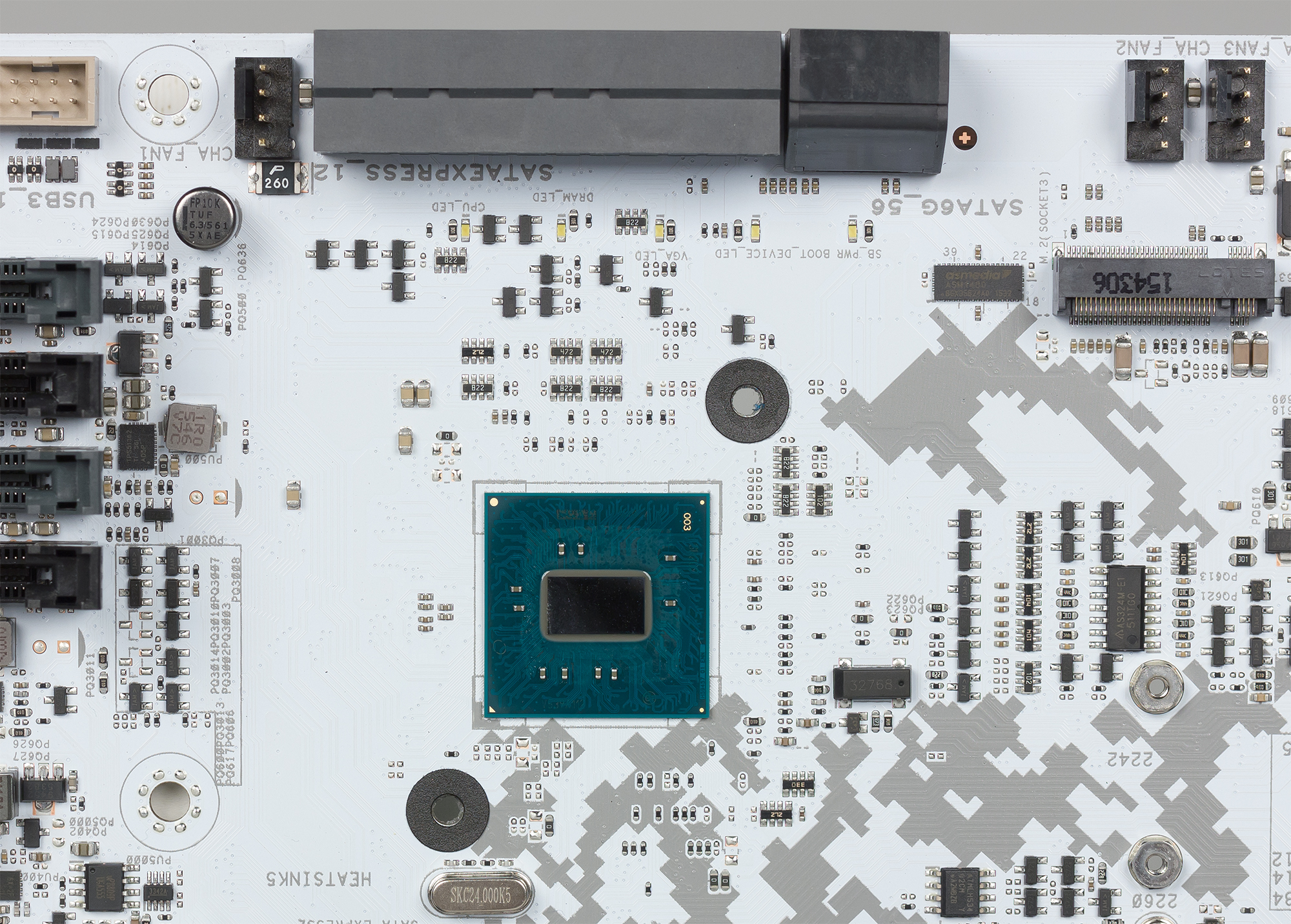

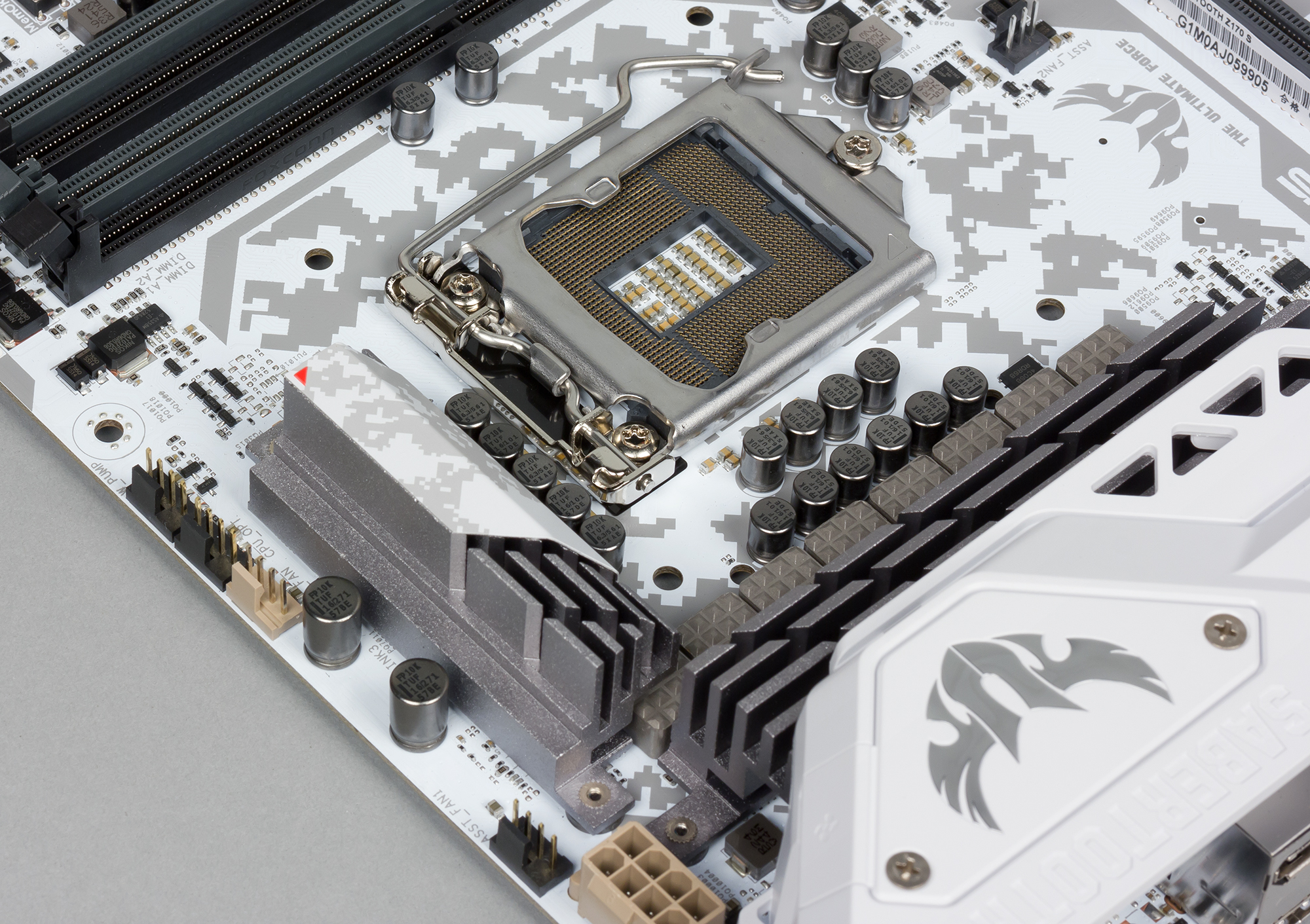

Плата Asus Sabertooth Z170 S основана на чипсете Intel Z170 и, естественно, поддерживает только процессоры Intel Core шестого поколения (кодовое наименование Skylake-S) с разъемом LGA1151.


Память

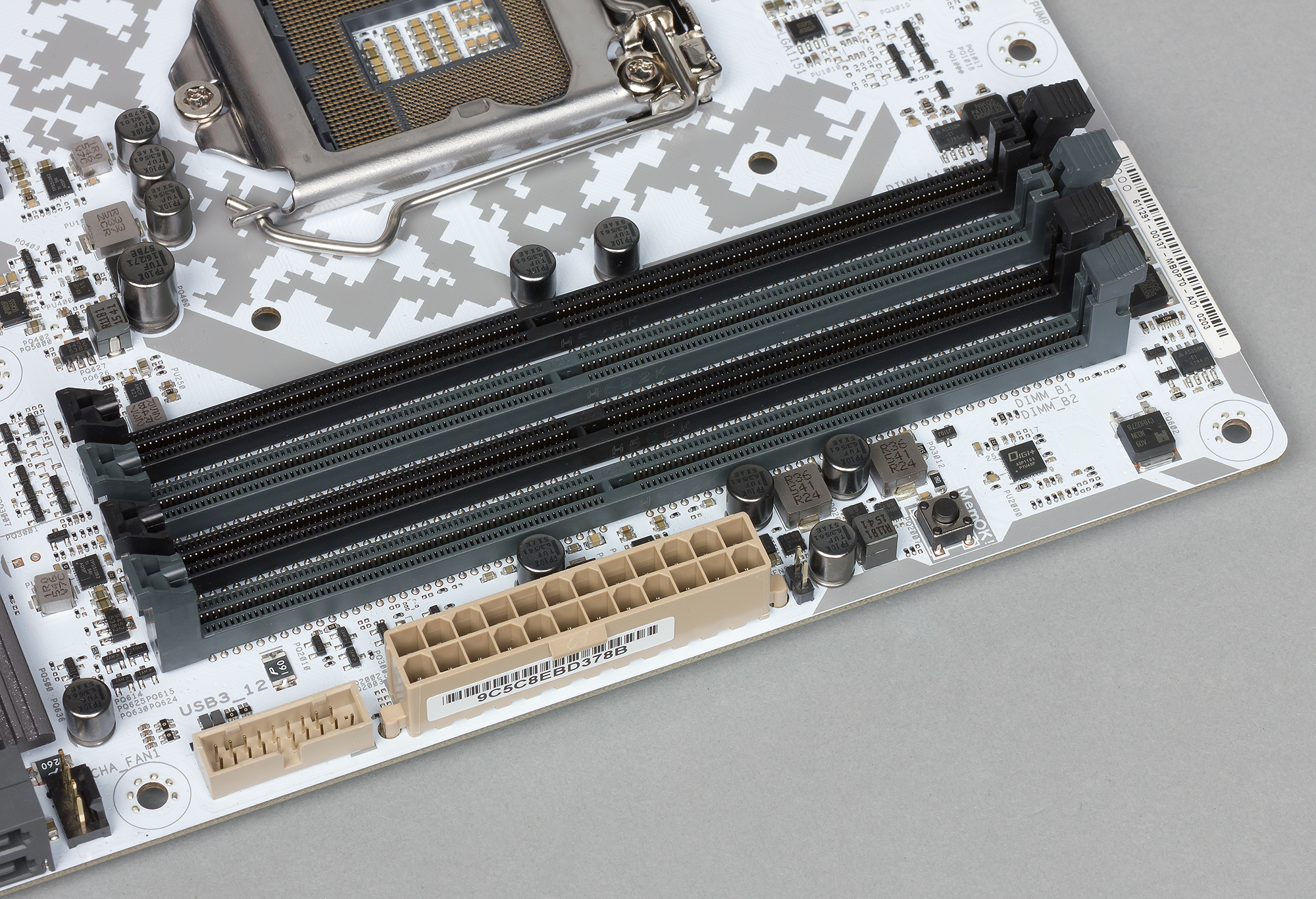

Для установки модулей памяти на плате Asus Sabertooth Z170 S предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR4-модуля на каждый из двух каналов памяти с максимальным объемом до 64 ГБ (при использовании 16-гигабайтных модулей). Поддерживается только небуферизованная память без ECC. Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения, разъемы M.2

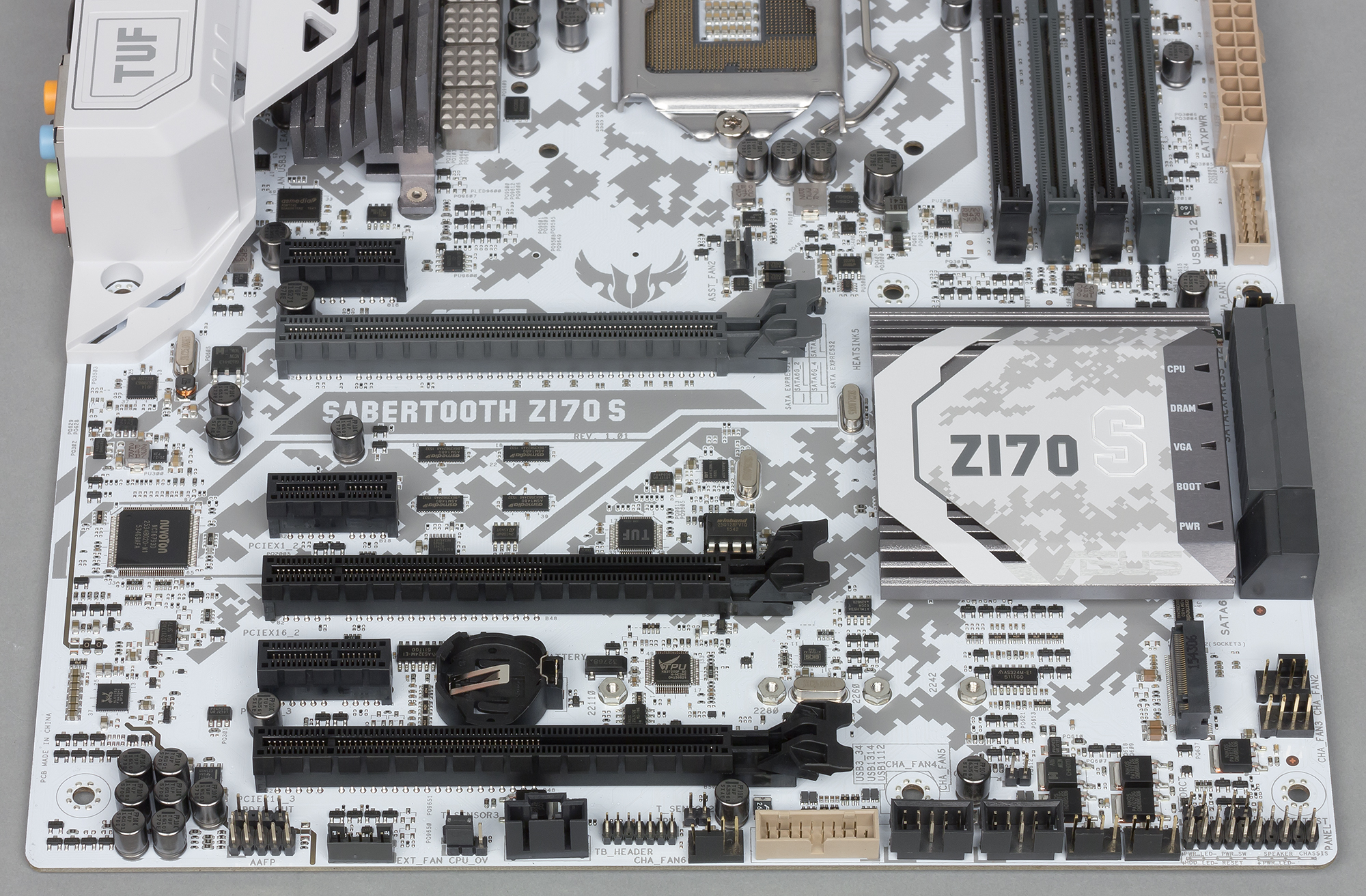

Для установки видеокарт и плат расширения на материнской плате Asus Sabertooth Z170 S предусмотрено три слота с форм-фактором PCI Express 3.0 x16 (PCIe 3.0 x16) и три слота PCI Express 3.0 x1.

Из трех слотов с форм-фактором PCI Express 3.0 x16 первые два (если считать от процессорного разъема) реализованы на базе 16 процессорных линий PCIe 3.0, а третий слот реализован на базе 4 чипсетных линий PCIe 3.0, то есть, это слот PCI Express 3.0 x4 в форм-факторе PCI Express x16. Работа последнего слота PCI Express 3.0 x4 никак не связана с работой первых двух слотов. А первые два слота с форм-фактором PCI Express 3.0 x16 (на базе процессорных линий) работают следующим образом.

Первый (если считать от процессорного разъема) слот c форм-фактором PCI Express 3.0 x16 переключаемый и может работать на скорости x16 или на скорости x8. Второй слот c форм-фактором PCI Express 3.0 x16 всегда работает только на скорости x8 (фактически, это слот PCI Express 3.0 x8). Соответственно, для этих двух слотов реализованы следующие два режима работы: x16/— и x8/x8. То есть, если используется только первый слот, то он будет работать в режиме x16. Если используется первый и второй слоты, то они будут работать на скорости x8. Для переключения режимов работы слотов PCIe 3.0 x16 применяются мультиплексоры/демультиплексоры ASMedia ASM1480 линий PCI Express 3.0.

Естественно, при установке нескольких дискретных видеокарт на плате поддерживаются технологии Nvidia SLI и AMD CrossFireХ. Технология Nvidia SLI поддерживается только для двух видеокарт (симметричный режим x8/x8), а технология AMD CrossFireХ поддерживается для двух (x8/x8) и трех (x8/x4/x4) видеокарт. В случае трех видеокарт AMD используется также чипсетный слот PCI Express 3.0 x4.

Три слота PCI Express 3.0 x1 реализованы через чипсет.

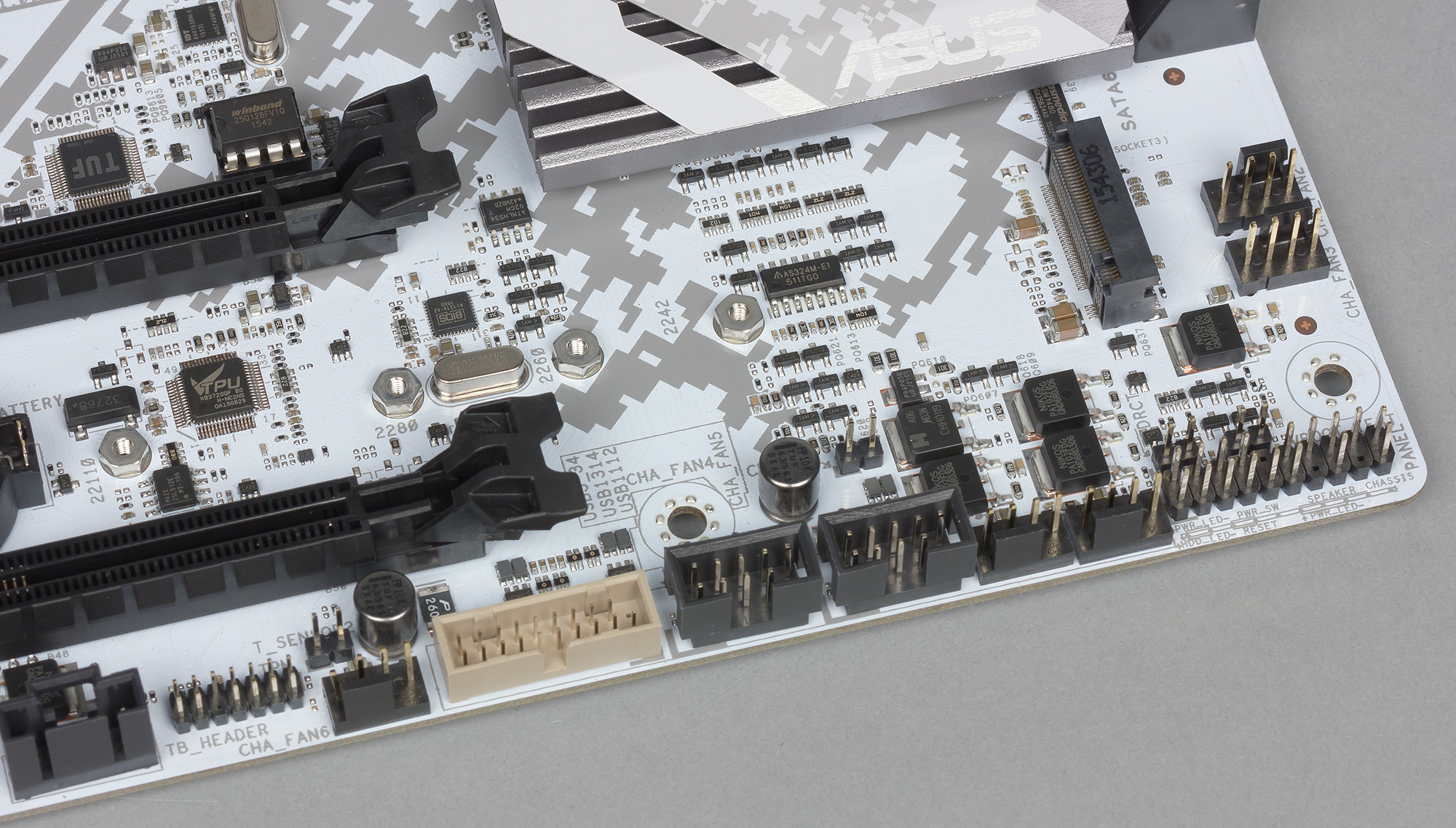

Кроме того, на плате имеется разъем M.2, который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110. Этот разъем поддерживает накопители PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных порта PCIe 3.0 и один порт SATA 6 Гбит/с.

Видеоразъемы

Поскольку процессоры Skylake имеют интегрированное графическое ядро, а чипсет Intel Z170 поддерживает возможность использования процессорной графики, для подключения монитора на задней панели платы имеется видеовыход DisplayPort 1.2 (4096×2160@24 Гц/3840×2160@60 Гц) и видеовыход HDMI 1.4b (4096×2160@24 Гц/2560×1600@60 Гц).

SATA-порты и разъемы SATA Express

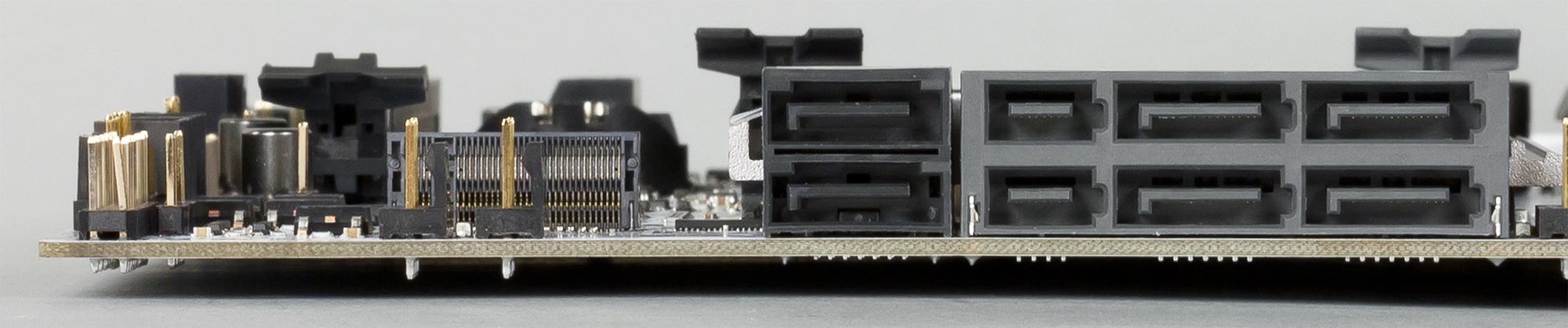

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с и два разъема SATA Express. Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет SATA-контроллера и поддерживают возможность создания RAID-массивов уровней 0, 1, 5 и 10. Причем, четыре их этих шести портов входят в состав двух разъемов SATA Express. Напомним также, что для реализации каждого разъема SATA Express, кроме двух чипсетных портов SATA 6 Гбит/с, задействуется еще и два чипсетных порта PCIe 3.0.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Все порты USB 2.0 и USB 3.0 реализованы на базе интегрированного в чипсет Intel Z170 контроллера. Два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема USB 3.0 и два разъема USB 2.0.

Два порта USB 3.1 реализованы на базе двухпортового контроллера ASMedia ASM1142. Эти порты выведены на заднюю панель платы. Один порт имеет стандартный разъем Type A (он маркируется светло-зеленым цветом), а другой порт имеет симметричный разъем Type C. Контроллер ASMedia ASM1142 подключен к чипсету Intel Z170 по двум линиям PCIe 3.0.

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus Sabertooth Z170 S гигабитный интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219V (используется контроллер MAC-уровня, интегрированный в чипсет). Для подключения этого контроллера задействуется чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Sabertooth Z170 S .

Итак, на плате имеется слот PCI Express 3.0 x4 в форм-факторе PCI Express 3.0 x16 (остальные слоты PCI Express 3.0 x16 мы не считаем, поскольку они реализованы на базе процессорных линий PCIe 3.0), три слота PCI Express 2.0 x1, разъем M.2 (PCIe 3.0 x4 и SATA), два разъема SATA Express, гигабитный сетевой контроллер и контроллер USB 3.1.

Кроме того, задействовано шесть портов USB 3.0 и реализовано шесть чипсетных портов SATA 6 Гбит/с.

Понятно, что при таком количестве различных контроллеров, слотов и разъемов и портов что-то с чем-то должно разделяться (превышено ограничение по количеству высокоскоростных портов чипсета).

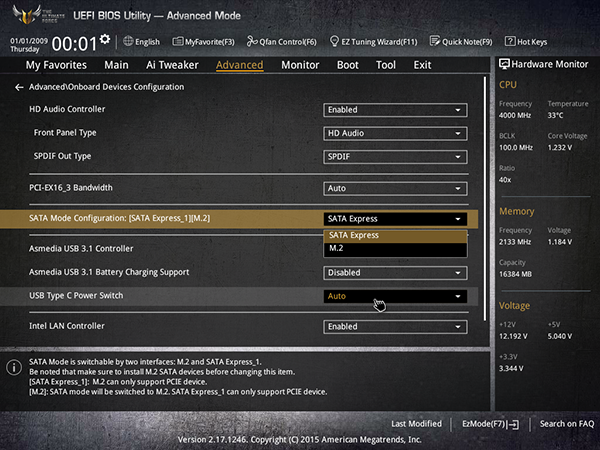

Однако, нужно учесть, что часть разъемов могут работать либо в режиме PCIe, либо в режиме SATA. Так, для разъема M.2 будет реализован или режим PCIe, или режим SATA, то есть разъем M.2 задействует только четыре высокоскоростных порта чипсета (или четыре порта PCIe 3.0, или один порт SATA 6 Гбит/с). Также, для разъемов SATA Express реализован или режим PCIe, или режим SATA, то есть каждый разъем SATA Express задействует только два высокоскоростных порта чипсета (или два порта PCIe 3.0, или два порта SATA 6 Гбит/с).

Кроме того, разъем M.2, и один разъем SATA Express разделяются по SATA портам. То есть, если в разъем M.2 устанавливается SATA-устройство, то разъем SATA Express будет доступен только в режиме PCIe. Если же в разъем M.2 устанавливается PCIe-устройство, то разъем SATA Express будет доступен и в режиме PCIe, и в режиме SATA. Таким образом, для разъема M.2 и одного разъема SATA Express в совокупности требуется не более шести высокоскоростных портов чипсета. Режим работы разъема M.2 задается в настройках BIOS.

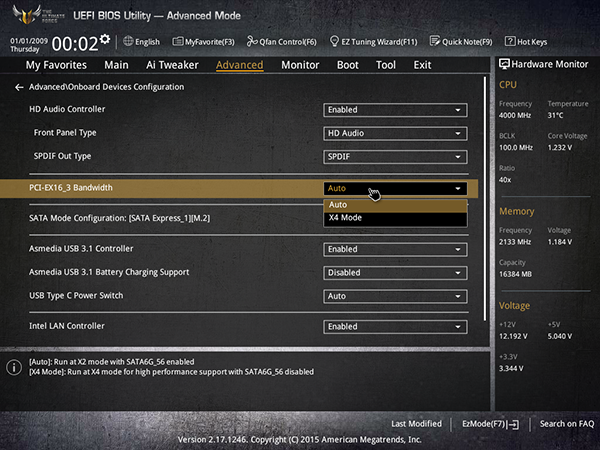

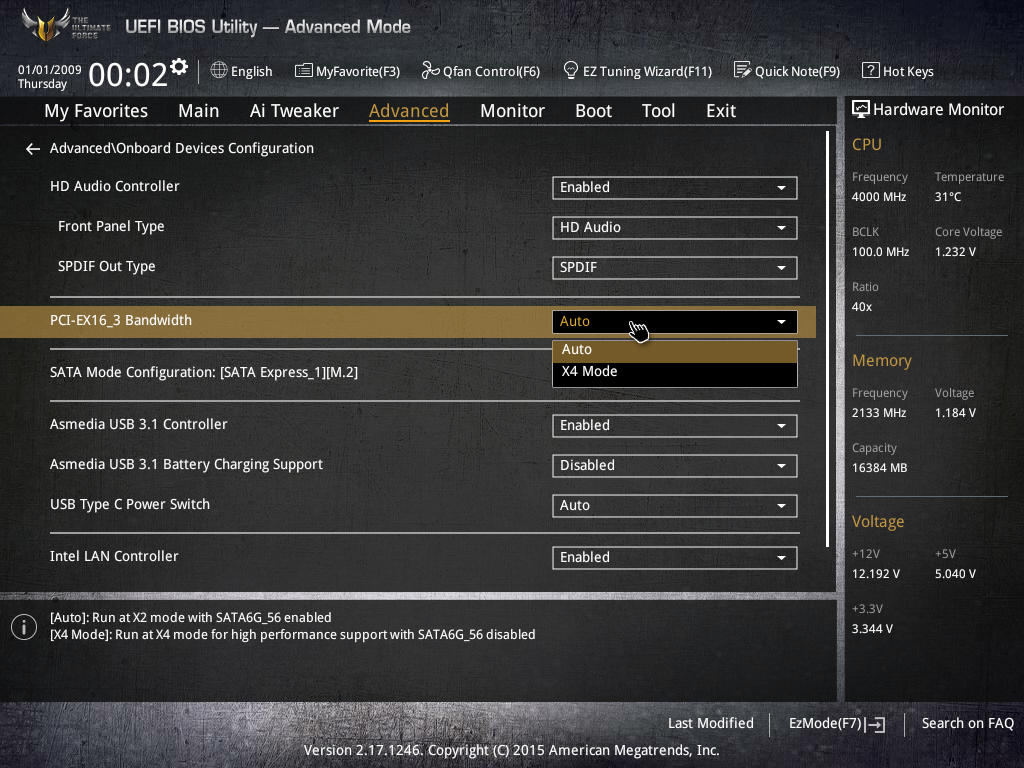

Также слот PCIe 3.0 x4 разделяется с двумя отдельными чипсетными портами SATA 6 Гбит/с (пятый и шестой порт). По умолчанию данный слот работает в режиме x2 и в этом случае доступны и два связанных с ним порта SATA 6 Гбит/с. Если же в настройках UEFI BIOS слот PCIe 3.0 x4 перевести в режим работы x4, то два связанных с ним порта SATA 6 Гбит/с станут недоступными. Таким образом, на слот PCIe 3.0 x4 и два порта SATA 6 Гбит/с в совокупности приходится лишь четыре высокоскоростных порт чипсета (4 × PCIe 3.0 или 2 × PCIe 3.0 и 2 × SATA 6 Гбит/с).

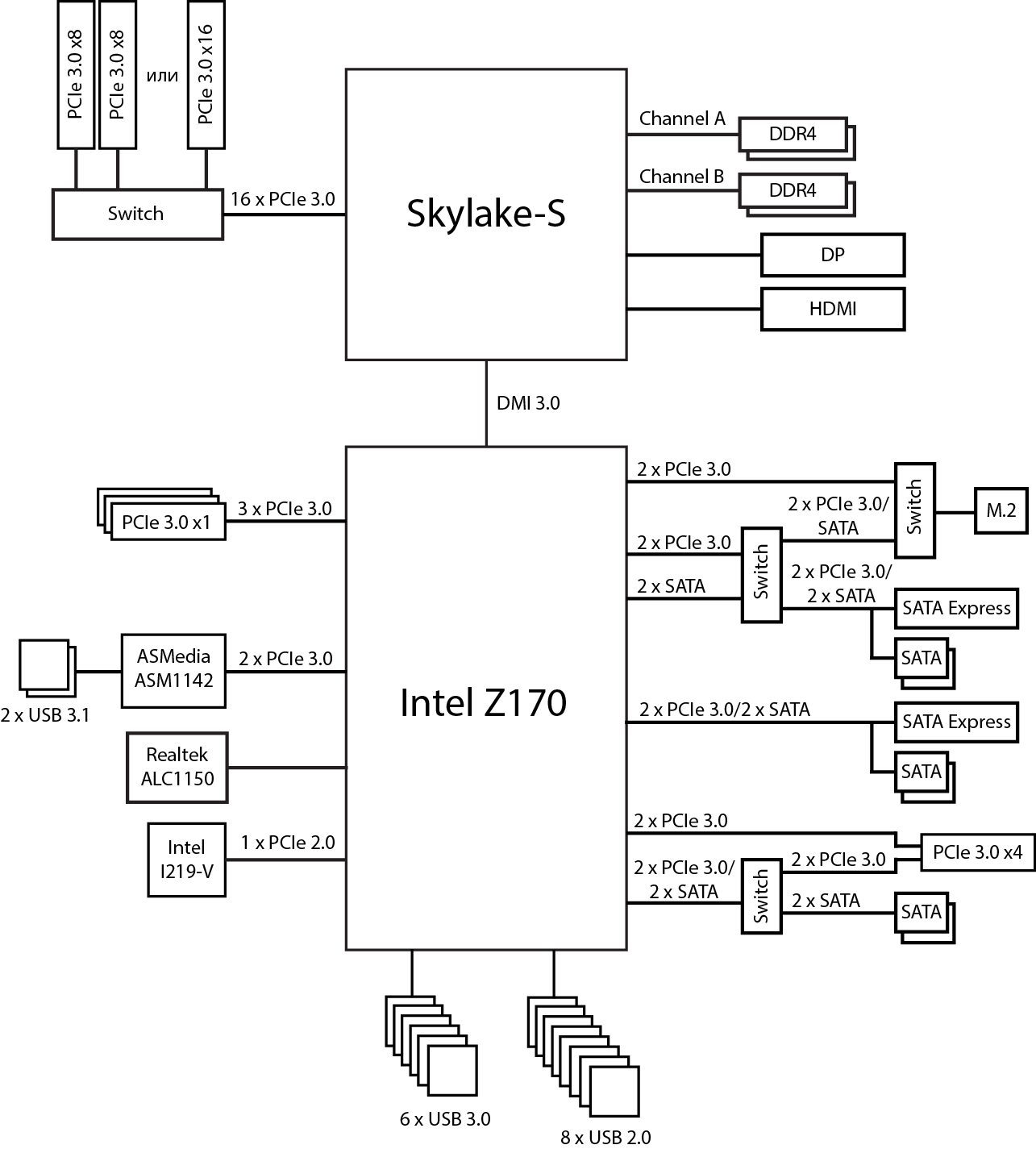

Блок-схема платы Asus Sabertooth Z170 S показана на рисунке.

При такой схеме подключения общее количество задействованных высокоскоростных портов чипсета не превосходит 24, а максимальное количество задействованных чипсетных портов PCIe не превосходит 18.

Дополнительные особенности

На плате Asus Sabertooth Z170 S нет традиционного для плат серии TUF защитного кожуха Thermal Armor, но зато есть камуфляжная раскраска. Причем, речь идет о зимнем камуфляже (в Asus это называют арктическим камуфляжем), что, по замыслу, должно подчеркивать возможности платы по созданию эффективной системы охлаждения.

Среди других особенностей Asus Sabertooth Z170 S стоит отметить наличие кнопки USB BIOS Flashback на задней панели платы , которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Присутствует и традиционная кнопка MemOK!

А вот отдельных кнопок включения, перезагрузки и ClearCMOS на плате не предусмотрено (это особенность всех плат серии TUF). Отсутствует и индикатор POST-кодов. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

Имеется, правда, две перемычки, которые заменяют соответствующие кнопки. Одна (CLRTC) предназначена для сброса настроек UEFI BIOS (Clear CMOS), а вторая (CPU Over Voltage) позволяет увеличить диапазон изменения напряжения на процессоре в более широком диапазоне.

Имеется также двухконтактный разъем DRCT (DirectKey Connector) для подключения соответствующей кнопки. Данная кнопка (DirectKey Button) позволяет заходить в UEFI BIOS после перезагрузки компьютера.

Есть на плате и три двухконтактных разъема для подключения термодатчиков, поставляемых в комплекте.

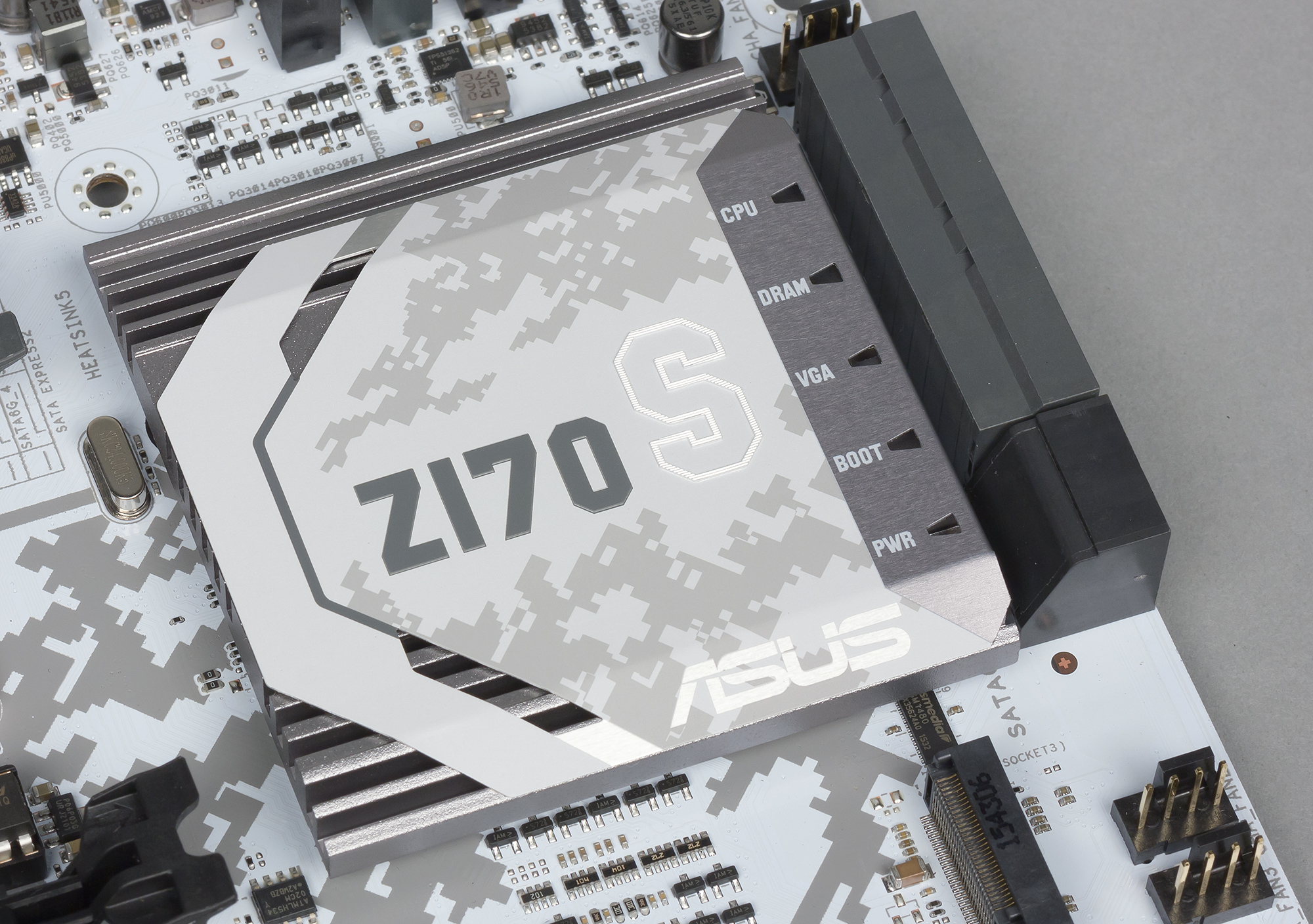

Еще одна особенность платы заключается в наличии панели из пяти индикаторов, которая расположена рядом с радиатором чипсета. Эти индикаторы частично заменяют индикатор POST-кодов и позволяют диагностировать состояние основных компонентов системы.

В качестве еще одной дополнительной особенности отметим наличие на задней панели традиционного для плат серии TUF специализированного порта USB TUF Detective 2, который предназначен только для подключения смартфонов с установленным приложением Asus TUF Detective 2. Это программное обеспечение позволяет осуществлять мониторинг системы на подключенном к плате смартфоне. Подробно о возможностях приложения Asus TUF Detective 2 мы уже писали.

Система питания

Как и большинство плат, модель Asus Sabertooth Z170 S имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

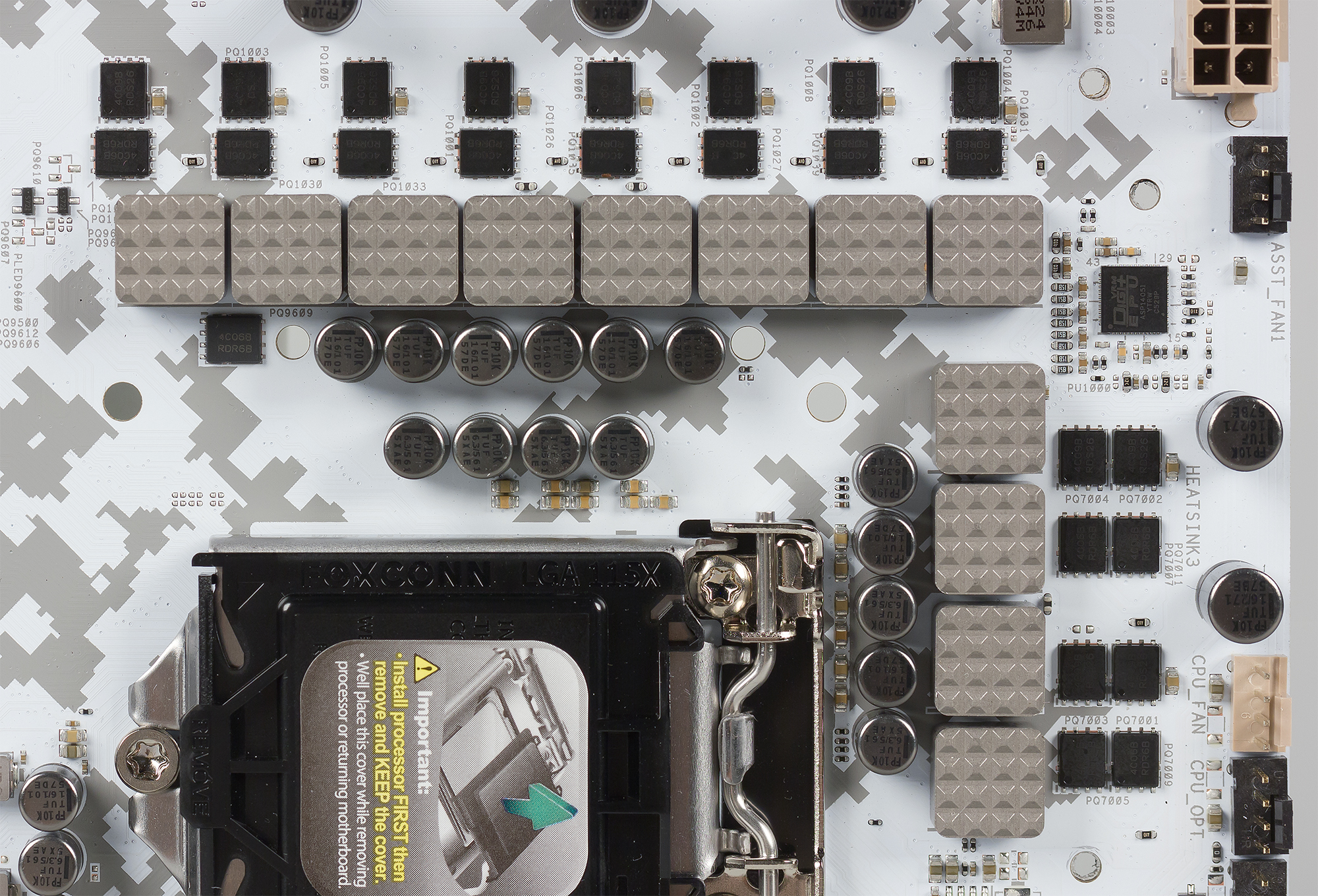

Регулятор напряжения питания процессора на плате является 12-канальным (8+4) и основан на PWM-контроллере Digi+ VRM с маркировкой APS14051.

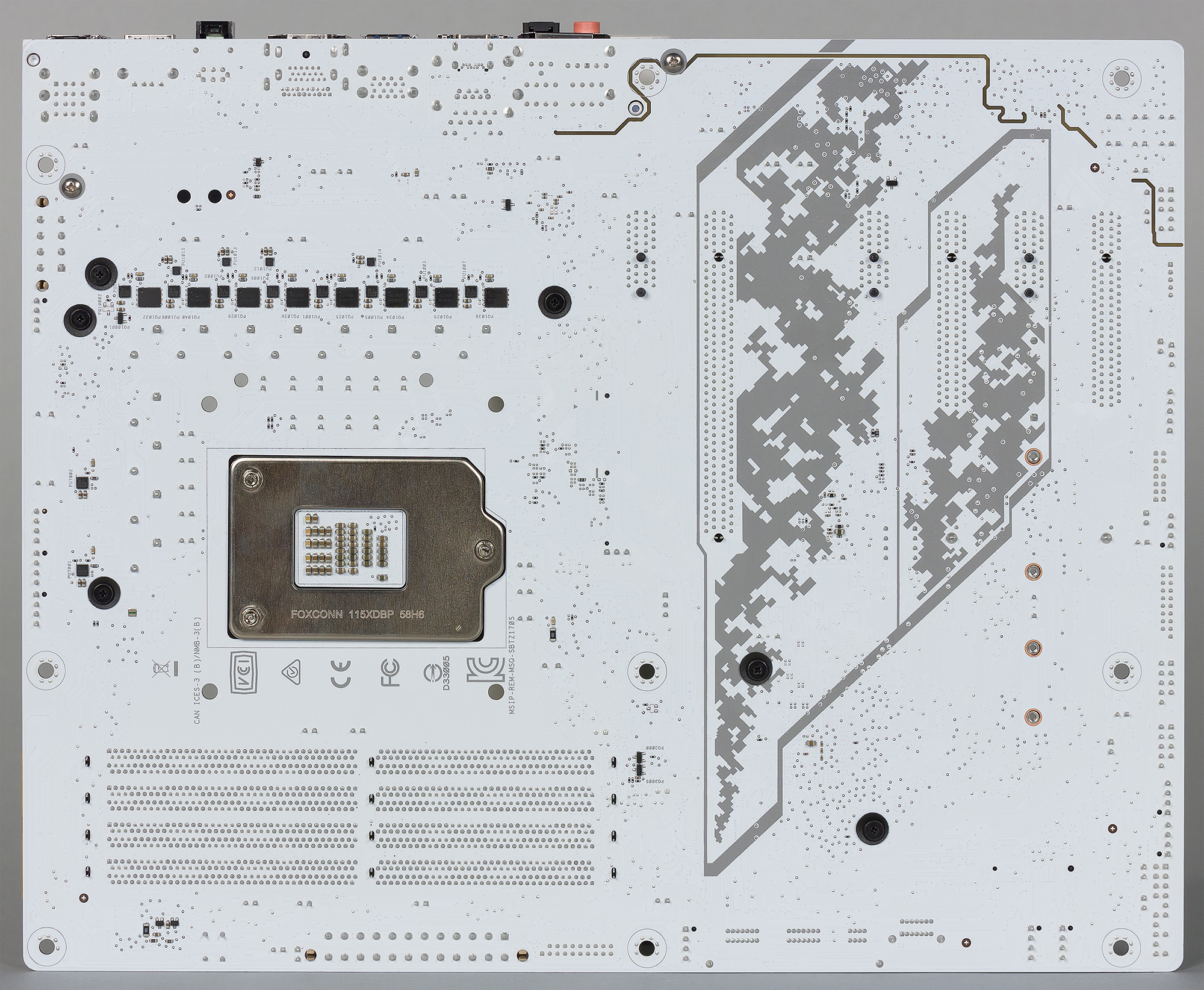

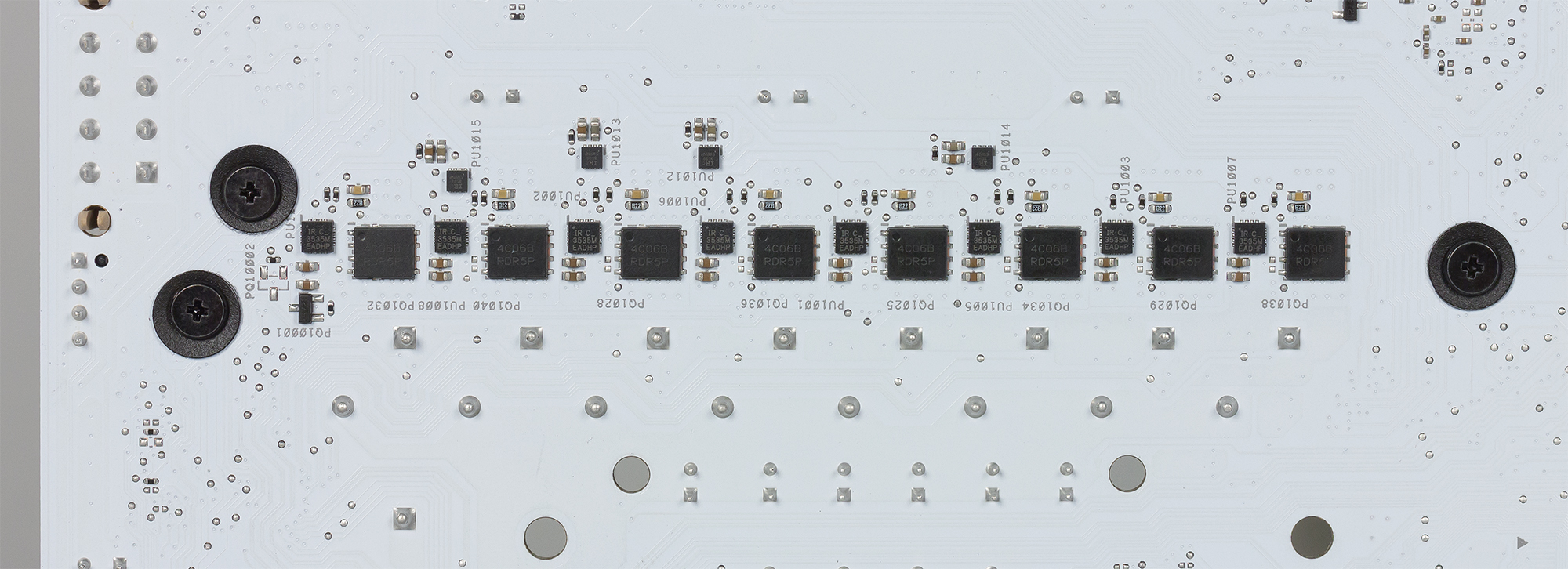

Сами каналы питания построены с применением MOSFET-драйверов IR3535 (они расположены с обратной стороны платы) и дискретных MOSFET-транзисторов от компании On Semiconductor.


Система охлаждения

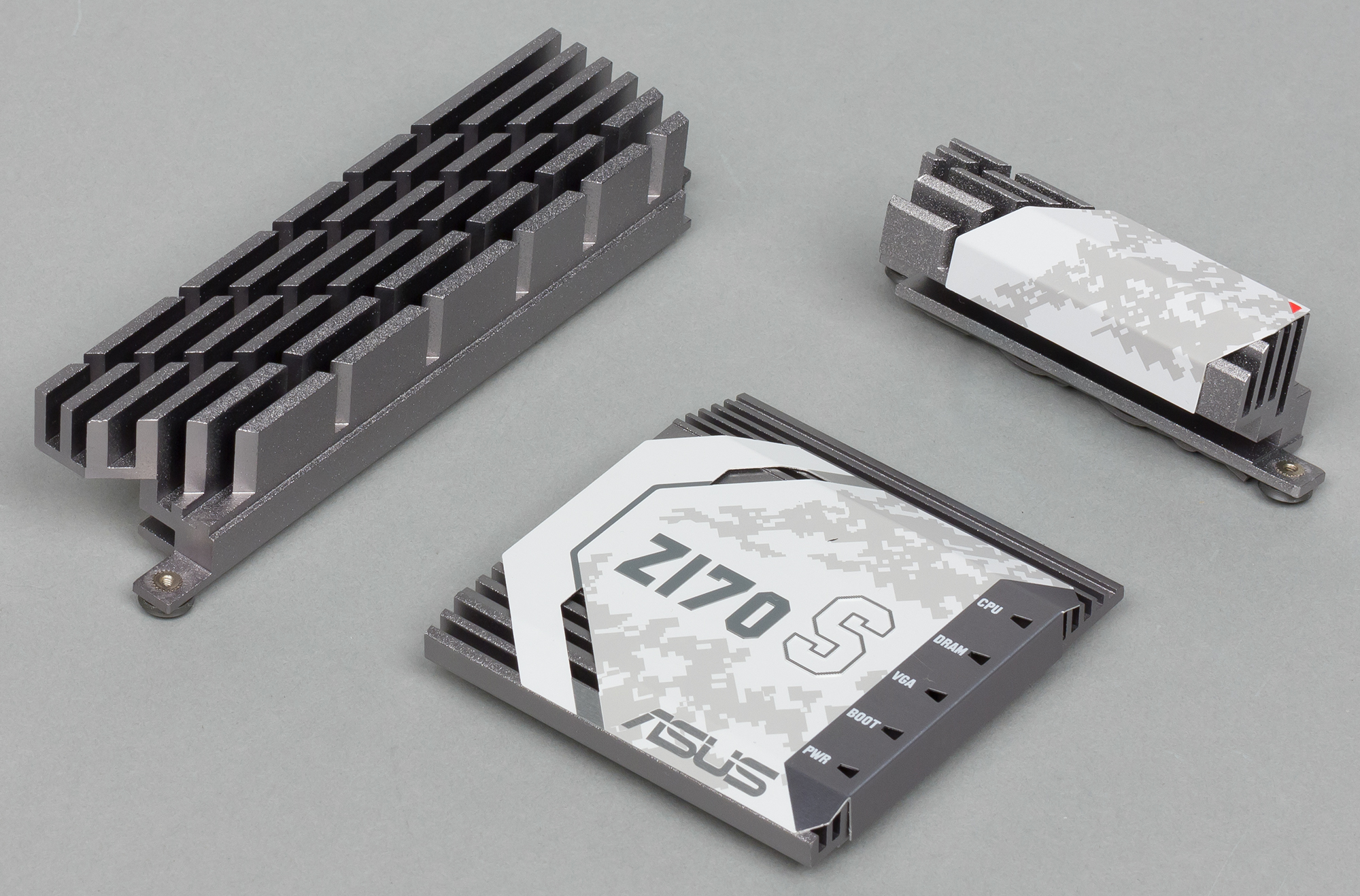

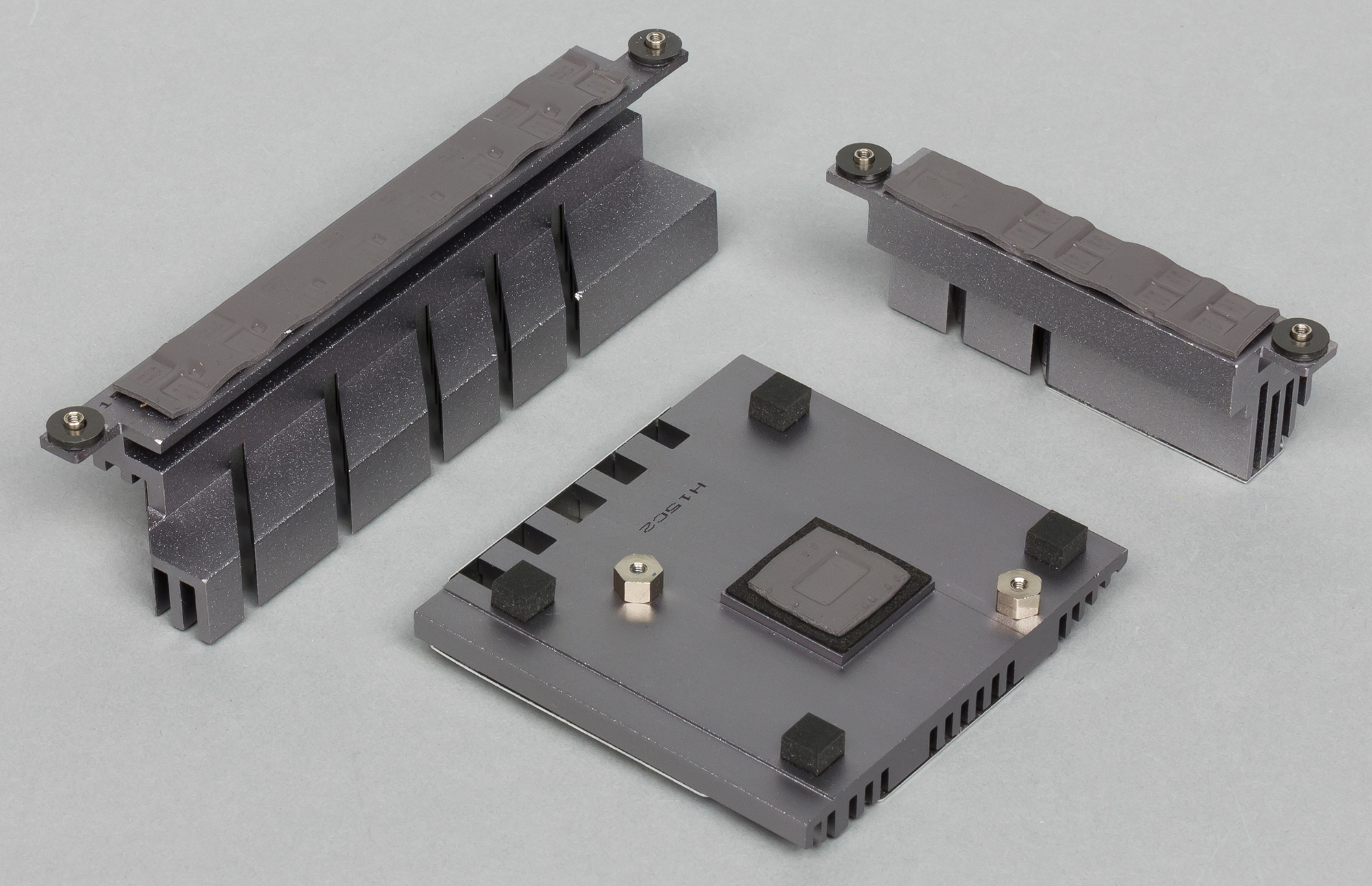

Система охлаждения платы Asus Sabertooth Z170 S включает в себя три отдельных радиатора. Два радиатора, установленные по двум смежным сторонам процессорного разъема, охлаждают MOSFET-транзисторы регулятора напряжения питания процессора, а еще один радиатор закрывает чипсет Intel Z170.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено восемь четырехконтактных разъемов для подключения вентиляторов. Причем, два разъема (основной и дополнительный) предназначены для подключения вентиляторов кулера процессора. Еще один разъем предназначен для подключения системы водяного охлаждения. Кроме того, имеется и трехконтактный разъем для подключения корпусного вентилятора, а также имеется специальный разъем Ext Fan, который предназначен для подключения платы управления дополнительными вентиляторами (Extension Fan).

Стоит также учесть и наличие на плате трех двухконтактных разъемов для подключения термодатчиков. И самое главное, что скоростной режим работы всех подключенных к плате вентиляторов, а также вентиляторов, подключенных к дополнительной плате Extension Fan, может управляться через UEFI BIOS.

Аудиоподсистема

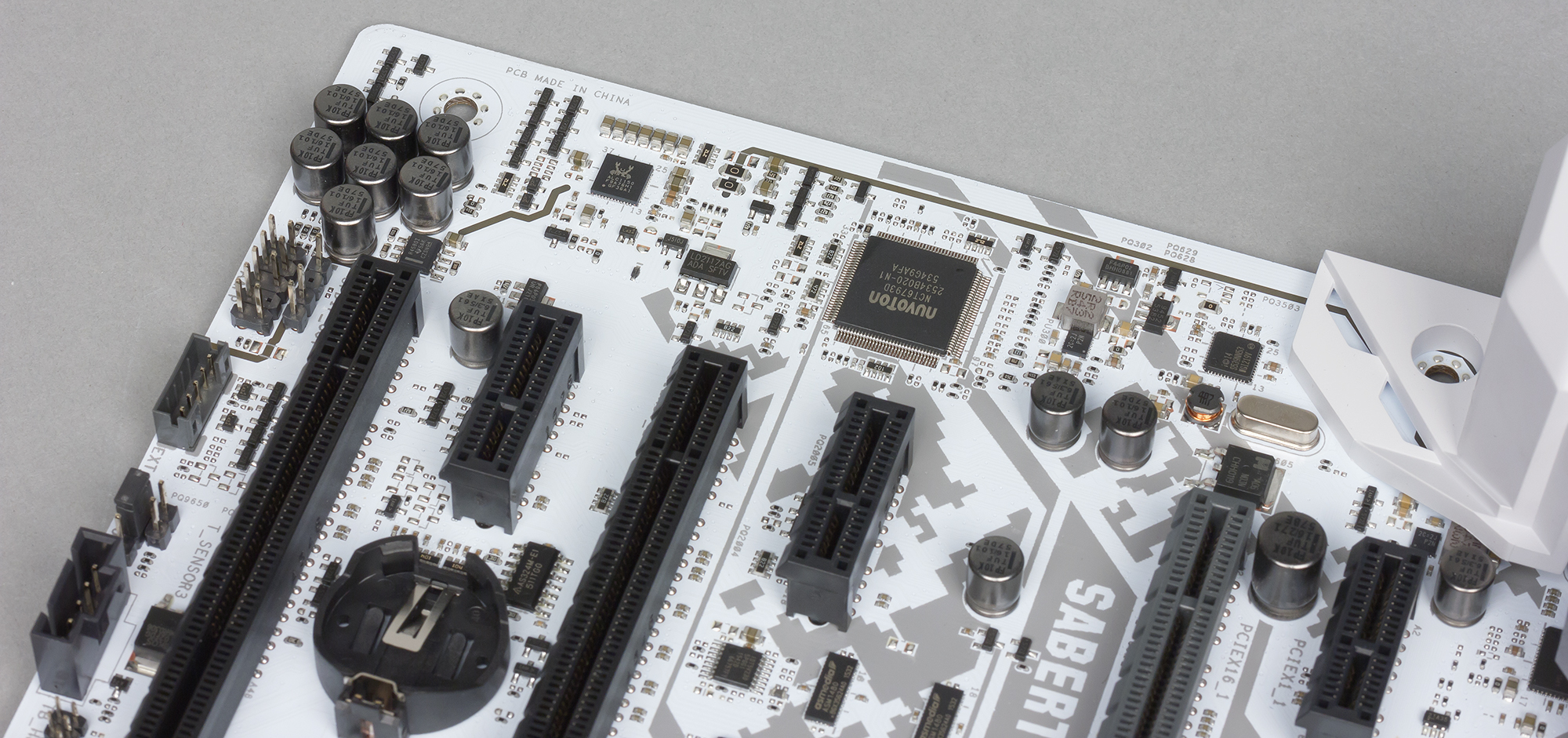

Аудиоподсистема материнской платы Asus Sabertooth Z170 S включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракта получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01 −0,08
Отлично
Уровень шума, дБ (А)
−76,3
Посредственно
Динамический диапазон, дБ (А)
75,7
Посредственно
Гармонические искажения, %
0,0070
Очень хорошо
Гармонические искажения + шум, дБ (A)
−69,9
Посредственно
Интермодуляционные искажения + шум, %
0,041
Хорошо
Взаимопроникновение каналов, дБ
−74,1
Хорошо
Интермодуляции на 10 кГц, %
0,022
Хорошо
Общая оценка
Хорошо

UEFI BIOS и разгонные возможности

На плате Asus Sabertooth Z170 S используется типичный для всех плат TUF-серии UEFI BIOS. По своему интерфейсу и возможностям он очень похож на UEFI BIOS, который реализован на плате Asus Sabertooth Z170 Mark I.

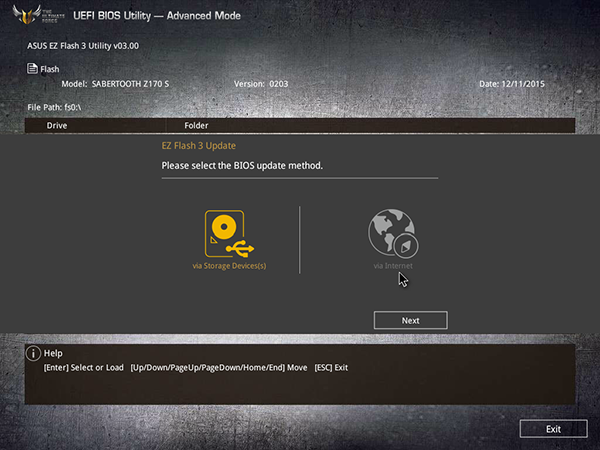

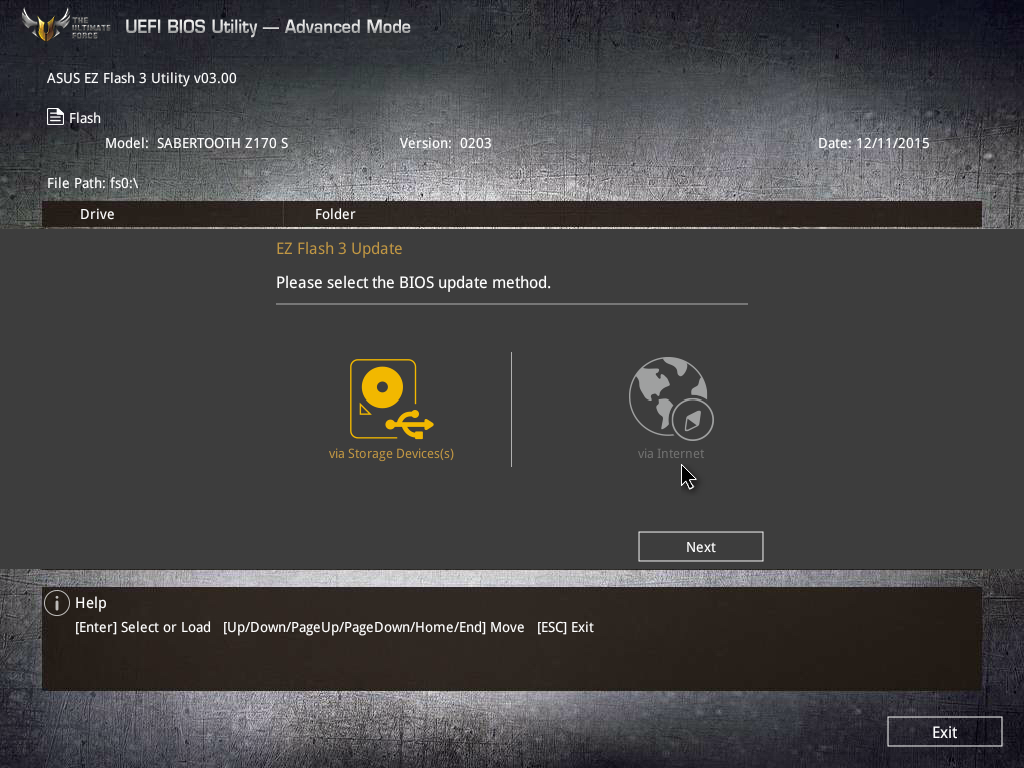

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого встроенную утилиту Asus EZ Flash 3 Utility. Новая версия BIOS может быть записана на флэшке или на жестком диске. Кроме того, предусмотрена возможность непосредственного обновления BIOS через интернет.

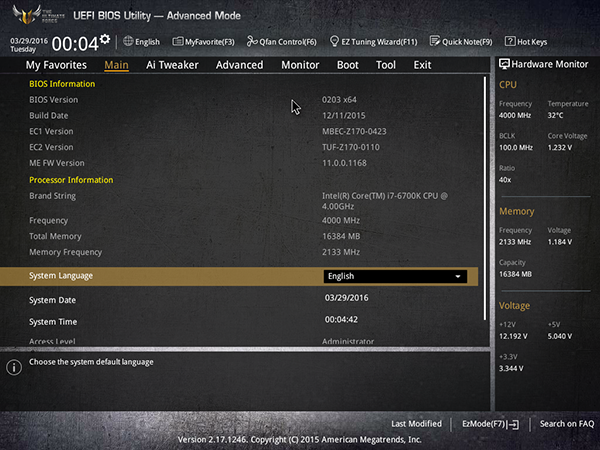

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode).

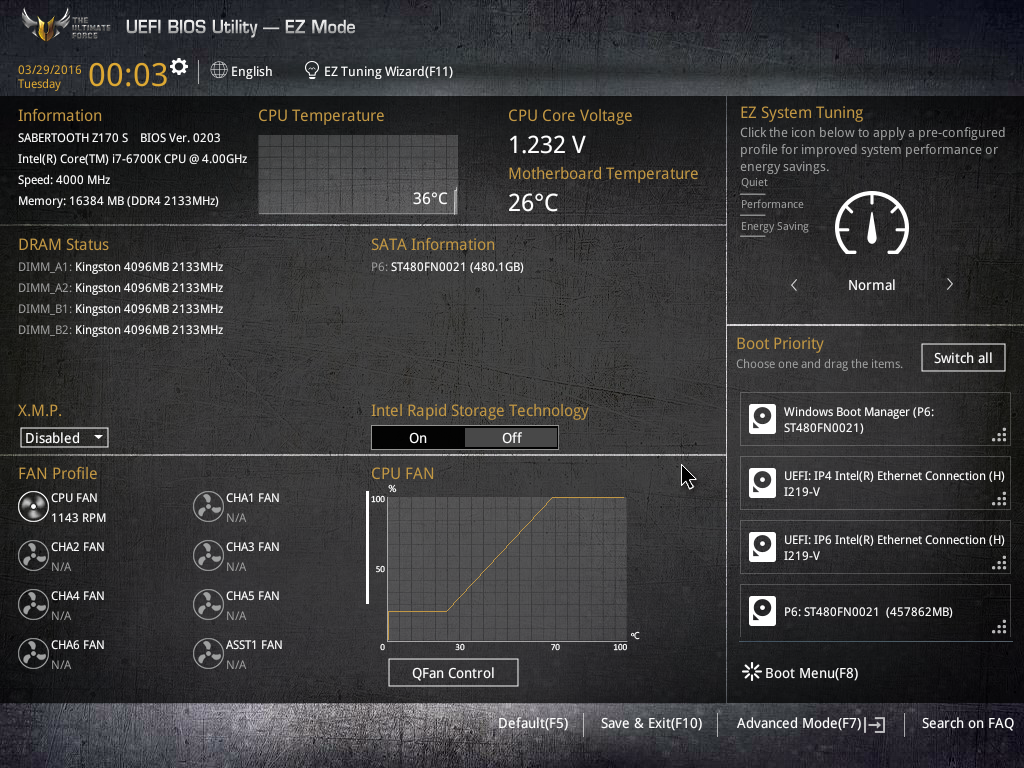

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров.

А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode, в которой имеется шесть основных вкладок.

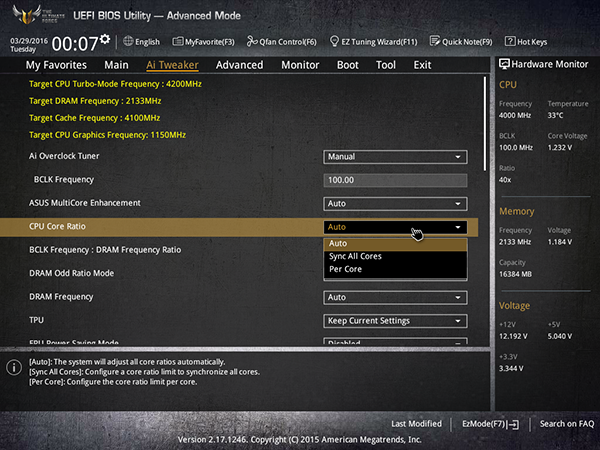

Для разгона процессора и памяти предназначена вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона. Напомним, что для разгона процессора необходимо, чтобы была активирована технология Intel Turbo Boost (это делается на вкладке Advanced в меню CPU Power Configuration).

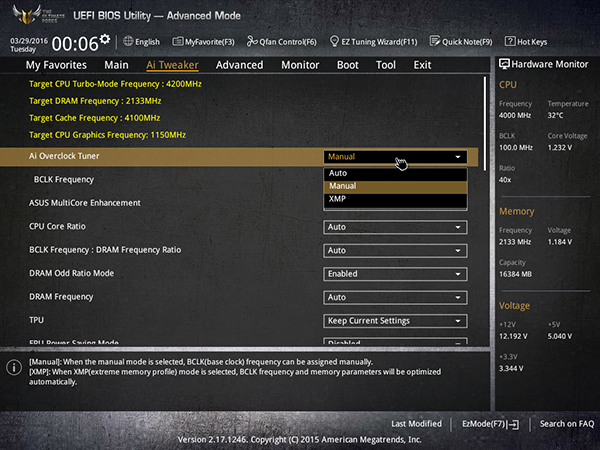

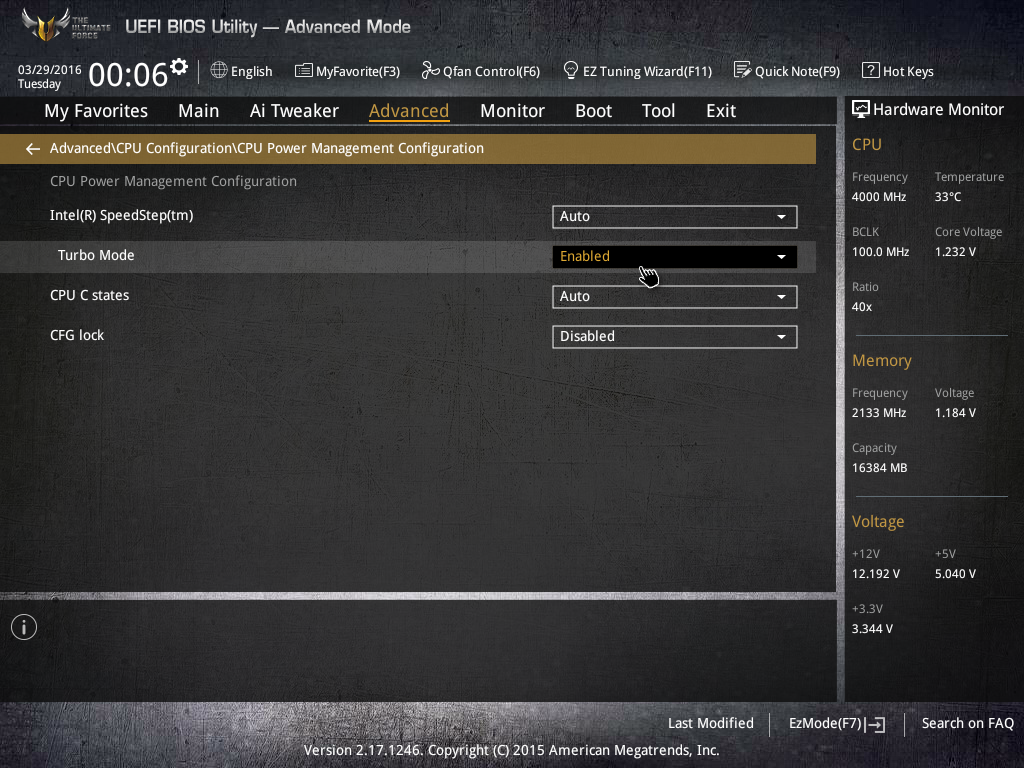

Кроме того, разгона процессора возможен только когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Кроме того, имеется возможность менять частоту BCLK c шагом в 0,01 МГц. Максимальное значение частоты BCLK может составлять 650 МГц.

Также можно задавать минимальное и максимальное значение коэффициента умножения для кэша L3, максимальное значение коэффициента умножения для графического ядра и задавать ограничения по максимальному току для графического ядра и ядер процессора и кэша.

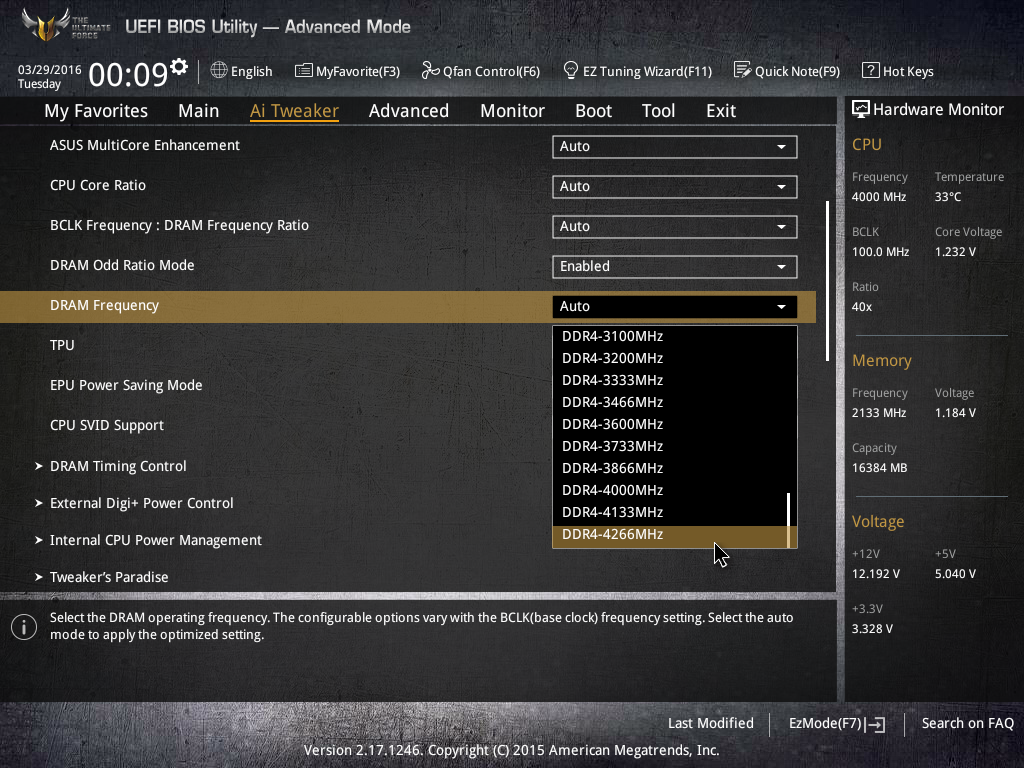

Кроме того, в разделе AI Tweaker можно задать частоту работы памяти. Максимальная частота памяти может быть равной 4266 МГц (при частоте BCLK 100 МГц).

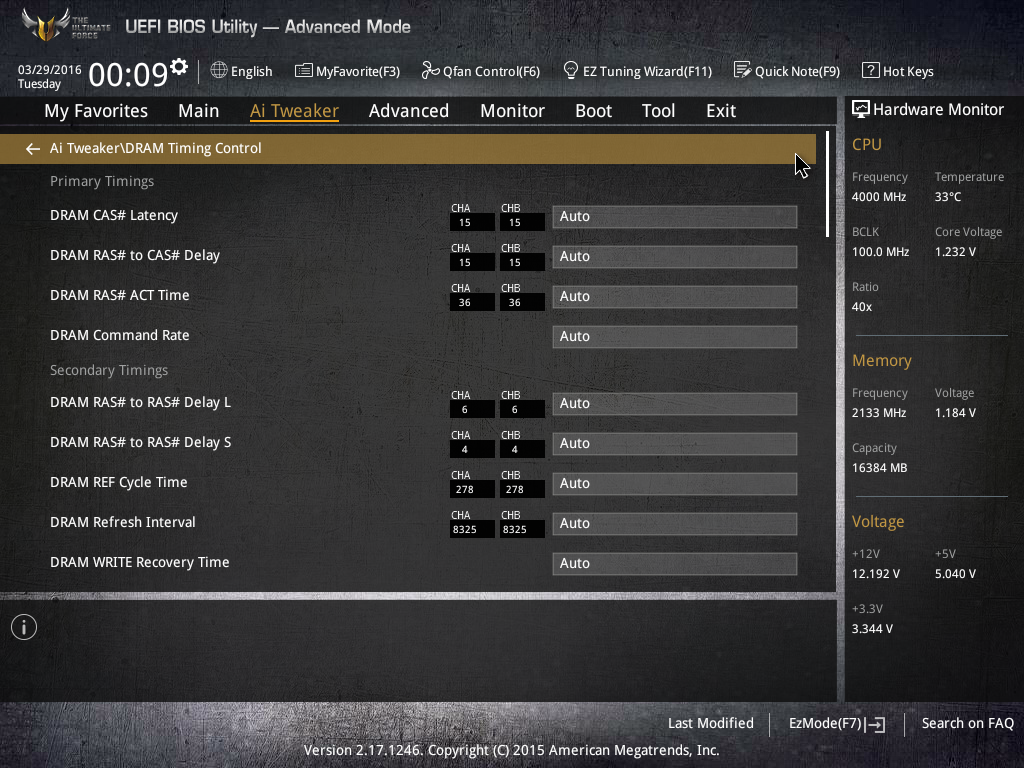

Естественно, имеется возможность настроить тайминги памяти.

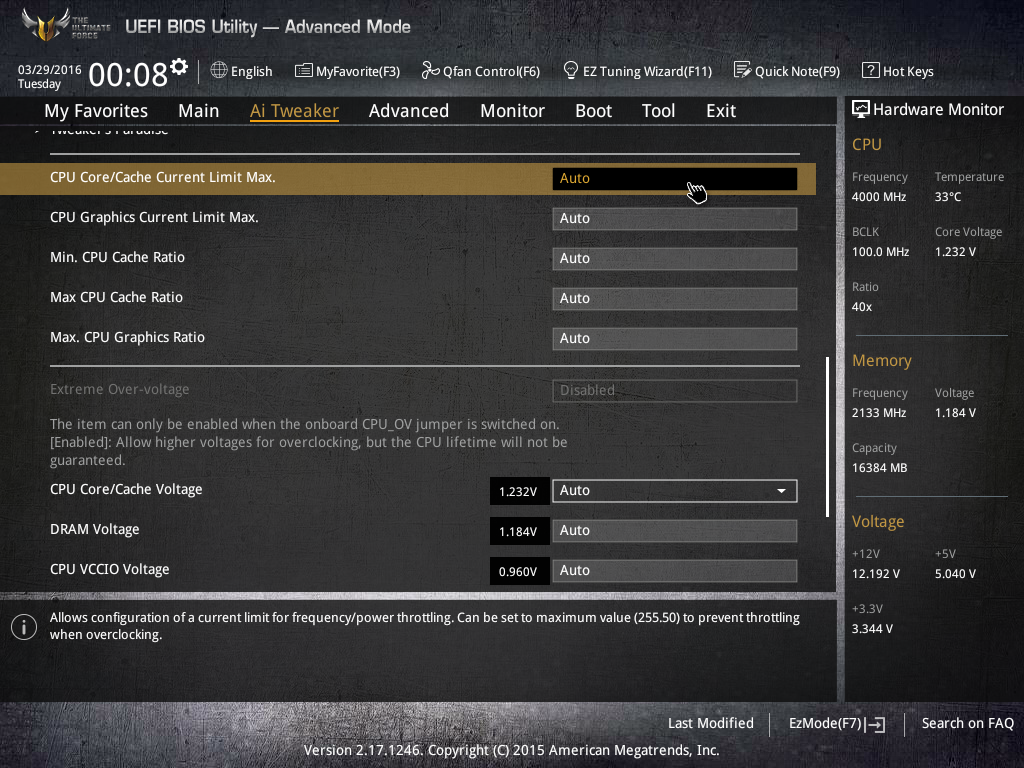

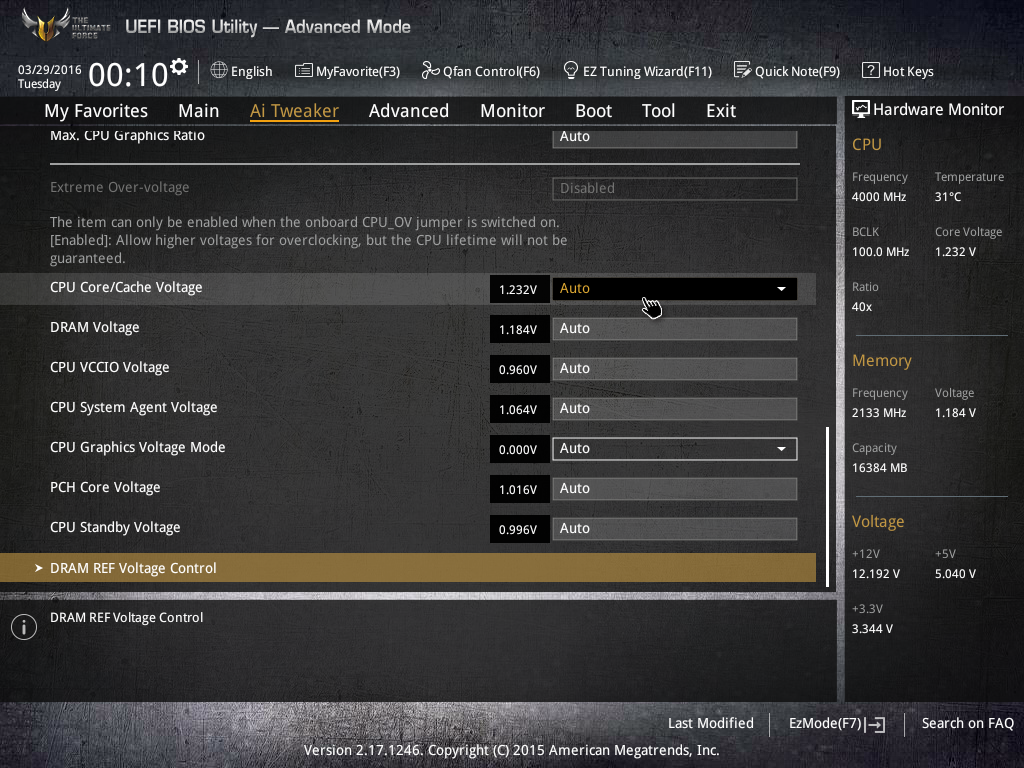

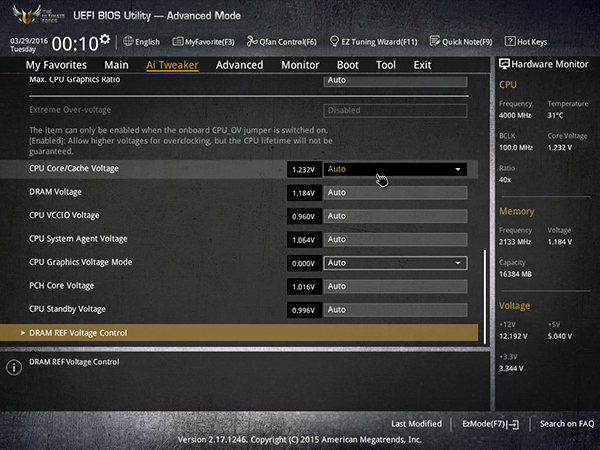

Есть возможность задавать напряжения питания ядер процессора, графического ядра, памяти и т.д., что актуально при разгоне системы.

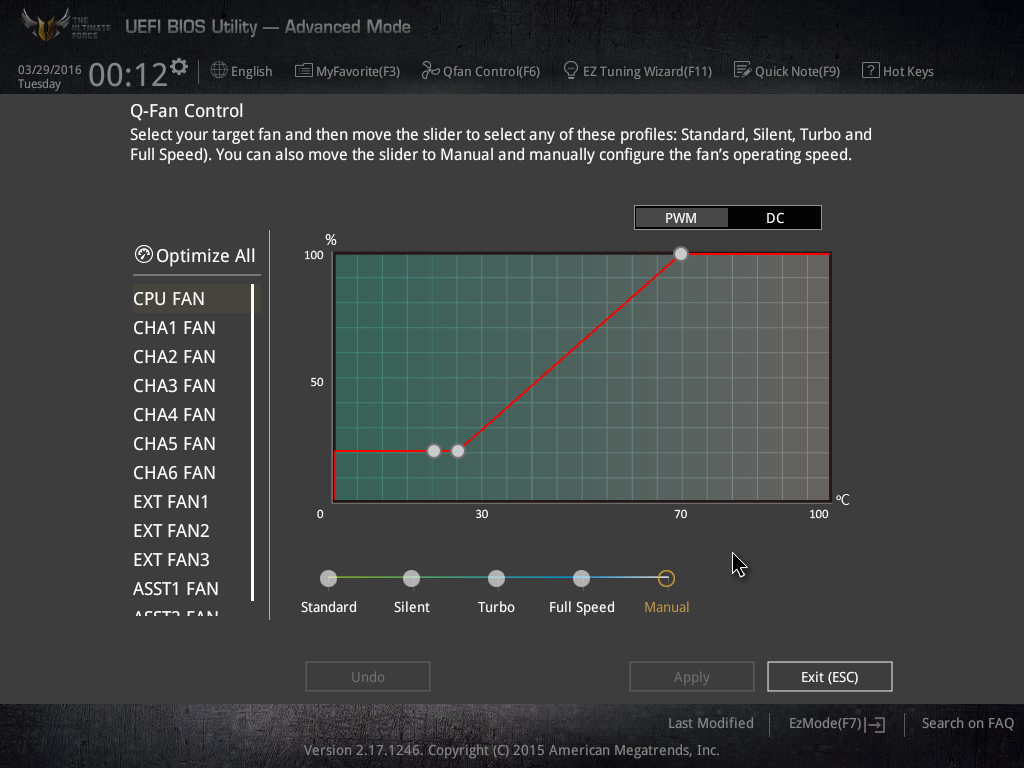

Как мы уже отмечали, в UEFI BIOS предусмотрена возможность настройки скоростных режимов всех вентиляторов, подключенных к плате (Qfan Control). Кроме возможности выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo, Full Speed), можно настроить режим скоростной режим вручную. При ручной настройке скорости вращения вентилятора имеется возможность задать график изменения скважности управляющих PWM-импульсов от температуры процессора по трем точкам. Однако, для настройки скоростного режима вентиляторов лучше использовать фирменную утилиту Asus Thermal Radar 2.

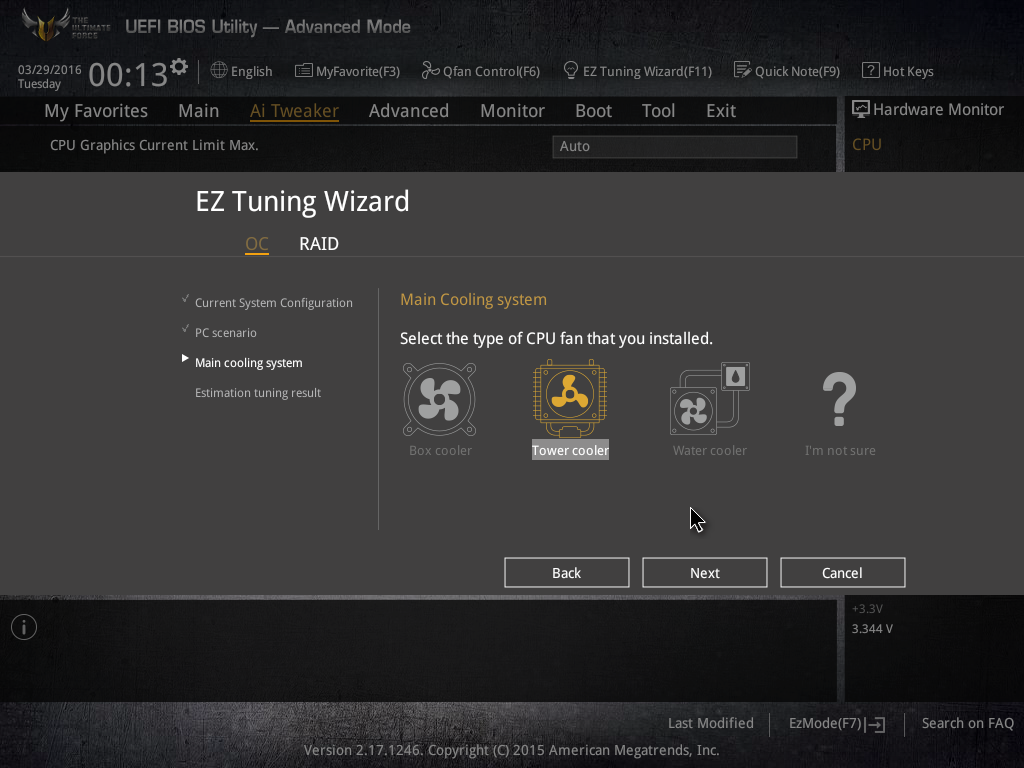

UEFI BIOS платы Asus Sabertooth Z170 S предоставляет также возможность запустить утилиту быстрого разгона EZ Tuning. В пошаговом режиме определяется назначение компьютера, тип системы охлаждения и на основании этих данных предлагается разогнать процессор. Для боксового кулера производится разгон процессора на 10%, для кулера башенного типа — на 13%, а для водяной системы охлаждения — на 15%.

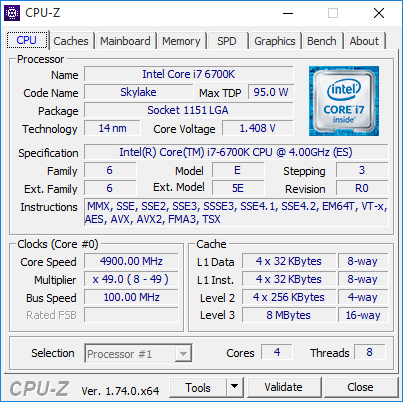

В качестве справки отметим, что в ручном режиме на плате Asus Sabertooth Z170 S нам удалось разогнать наш экземпляр процессора Intel Core i7-6700K до частоты 4,9 ГГц при использовании воздушного охлаждения. Разгон мы производили исключительно путем изменения коэффициента умножения одновременно для всех ядер процессора при частоте BCLK 100 МГц. Важно подчеркнуть, что все остальные параметры были в режиме Auto. Максимальный результат по разгону для этого процессора, полученный на других платах Asus, составлял 5,0 ГГц.

Выводы

В сравнении с Asus Sabertooth Z170 Mark I плату Asus Sabertooth Z170 S можно рассматривать как немного облегченный вариант. Видимо, именно это и обозначает буква S в названии (ее можно трактовать как эконом-класс по аналогии с авиабилетами). И действительно, в сравнении с Asus Sabertooth Z170 Mark I здесь меньше SATA-портов и нет еще одного сетевого контроллера. А вместо «бронежилета» ограничились камуфляжной расцветкой.

Тем не менее, эта плата относится к категории топовых и имеет достаточно широкие функциональные возможности. На ней почти в полной мере реализованы все возможности чипсета Intel Z170. Плата позволяет устанавливать до трех видеокарт, создавать производительную подсистему хранения данных, а наличие портов USB 3.1 можно рассматривать как задел на будущее.

Не будем забывать и о главной особенности платы — ее уникальной расцветке в милитари-стиле, не имеющей аналогов. В моддинговом прозрачном корпусе такая плата будет смотреться очень стильно.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
