Материнская плата Asus Sabertooth Z170 Mark I


Мы уже рассмотрели несколько моделей материнских плат Asus на чипсетах Intel 100-й серии: это были платы cерий ROG, Pro Gaming и Asus Signature. И только серия Asus TUF пока была нами не затронута, так что в этой статье мы рассмотрим одну из новинок серии Asus TUF — модель Asus Sabertooth Z170 Mark I, которая пришла на смену легендарной Asus Sabertooth Z97 Mark I. Напомним, что серия плат Asus TUF (The Ultimate Force) ориентирована на сценарии работы, в которых требуются повышенная надежность и стабильность. Платы этой серии имеют пятилетнюю гарантию и обладают рядом функциональных особенностей, повышающих их надежность.

Комплектация и упаковка

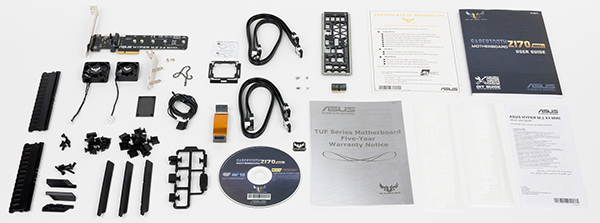

Комплектация платы Asus Sabertooth Z170 Mark I вполне типична для серии Asus TUF. Она поставляется в коробке в стиле милитари.

Кроме самой платы в комплект входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, а два кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка для задней панели платы, заглушки для всех слотов и разъемов (включая две заглушки для слотов памяти), один 35-миллиметровый и один 40-миллиметровый вентилятор для кожуха Thermal Armor, пылевые фильтры и три термодатчика. Есть и пластиковая монтажная рамка для безопасной установки процессора в разъем, которая теперь идет в комплекте со многими топовыми платами Asus.

Имеется сертификат надежности, удостоверяющий, что компоненты платы (конденсаторы, дроссели и MOSFET-транзисторы) соответствуют военным стандартам надежности.

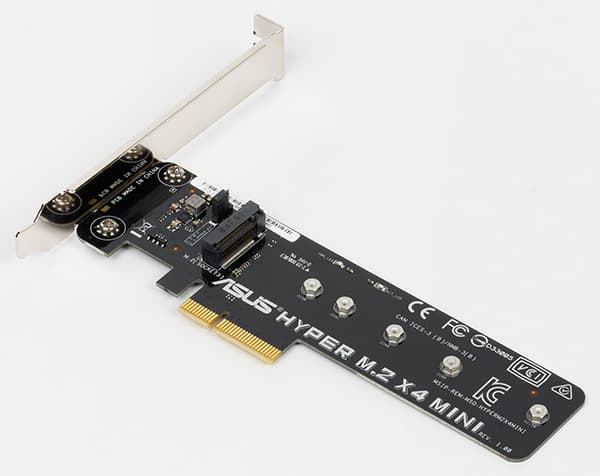

Кроме того, в комплекте есть карта Asus Hyper M.2 x4 Mini, которая устанавливается в слот PCI Express 3.0 x4 и позволяет подключать SSD-накопители с разъемом M.2 и интерфейсом PCIe.

Таким образом, комплект поставки Asus Sabertooth Z170 Mark I стал немного богаче, чем в варианте Asus Sabertooth Z97 Mark I. К примеру, к плате Asus Sabertooth Z97 Mark I не прилагалась карта Asus Hyper M.2 x4 Mini, не было заглушек к двум слотам памяти, а также монтажной рамки для установки процессора.

Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Sabertooth Z170 Mark I приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Skylake-S
Процессорный разъем
LGA1151
Чипсет
Intel Z170
Память
4 × DDR4
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i219-V
Realtek RTL8111H
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express x16)
3 × PCI Express 3.0 x1
1 × M.2 (PCIe 3.0 x4 и SATA)
SATA-разъемы
8× SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
USB-порты
6 × USB 3.0
8 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)

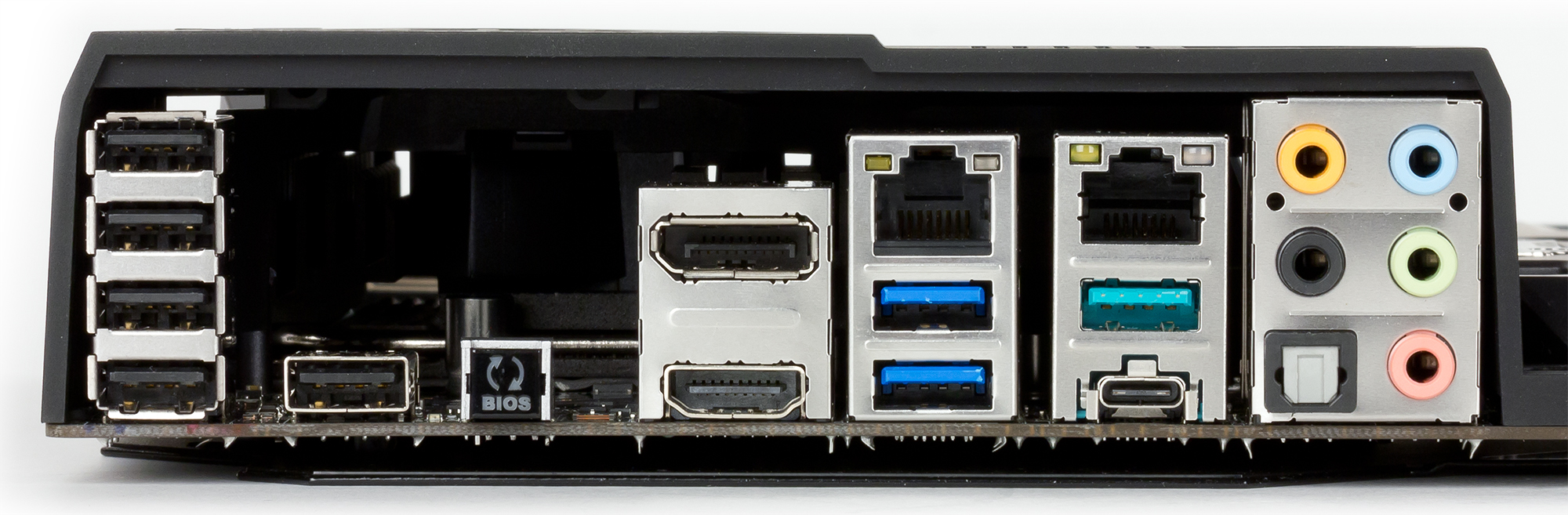

Разъемы на задней панели
2 × USB 3.0
4 × USB 2.0
1 × USB 3.1 (Type A)
1 × USB 3.1 (Type C)
1 × USB TUF Detective 2
1 × DisplayPort 1.2
1 × HDMI 1.4
2 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
8 × SATA 6 Гбит/с (включая четыре порта двух разъемов SATA Express)
2 × SATA Express
10 разъемов для подключения 4-контактных вентиляторов
2 разъема для подключения вентиляторов Thermal Armor
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
3 разъема для подключения термодатчиков
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-12854266
Розничные предложения L-12854266-10

Форм-фактор и кожух Thermal Armor

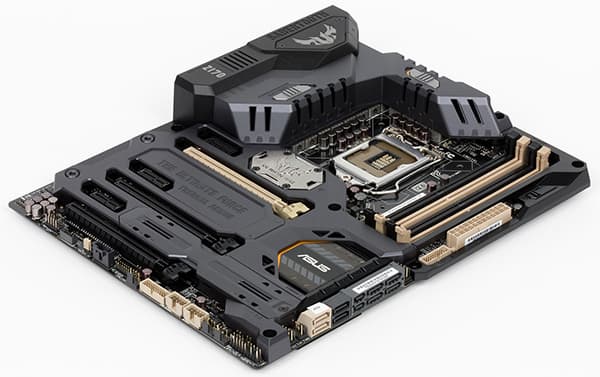

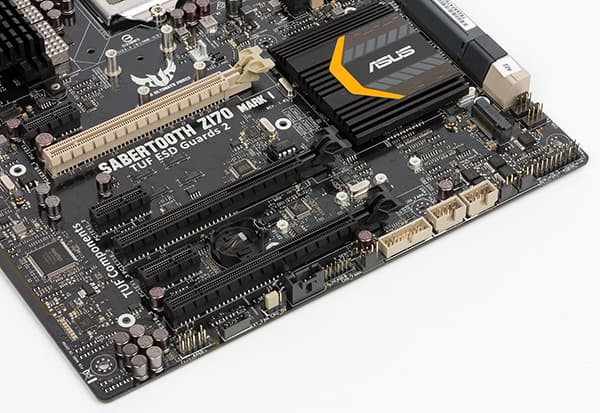

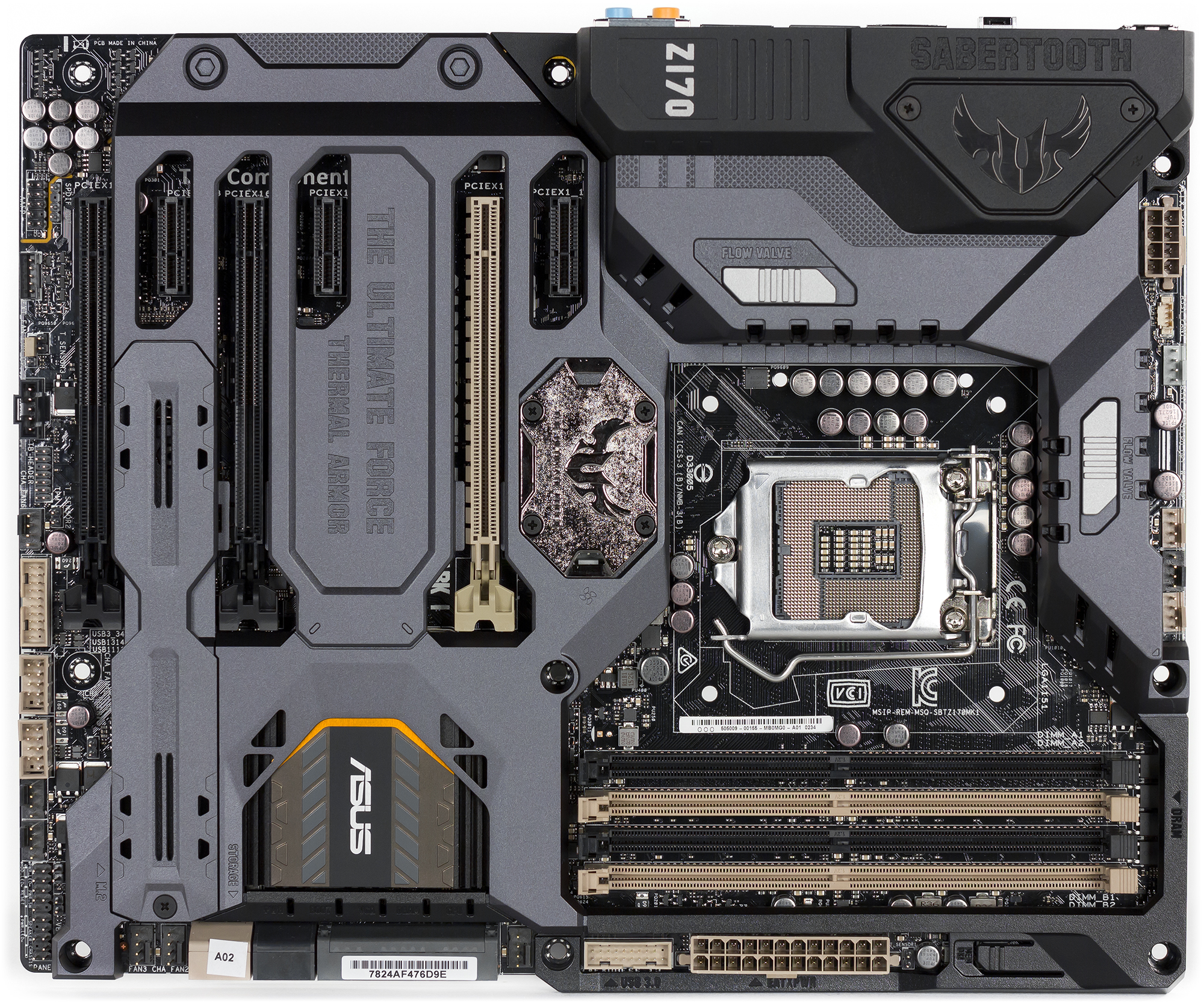

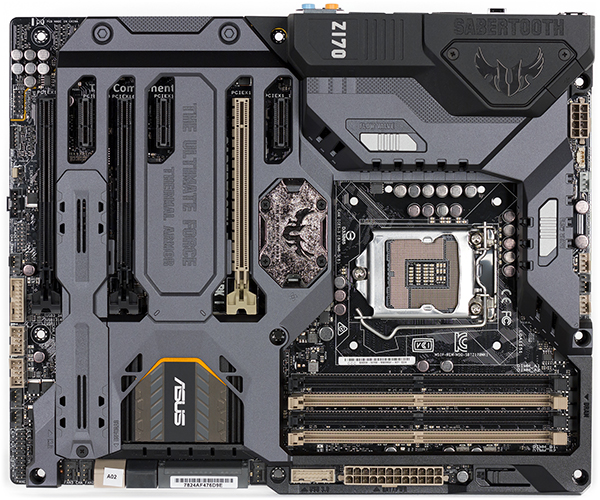

Плата Asus Sabertooth Z170 Mark I выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрены девять стандартных отверстий.

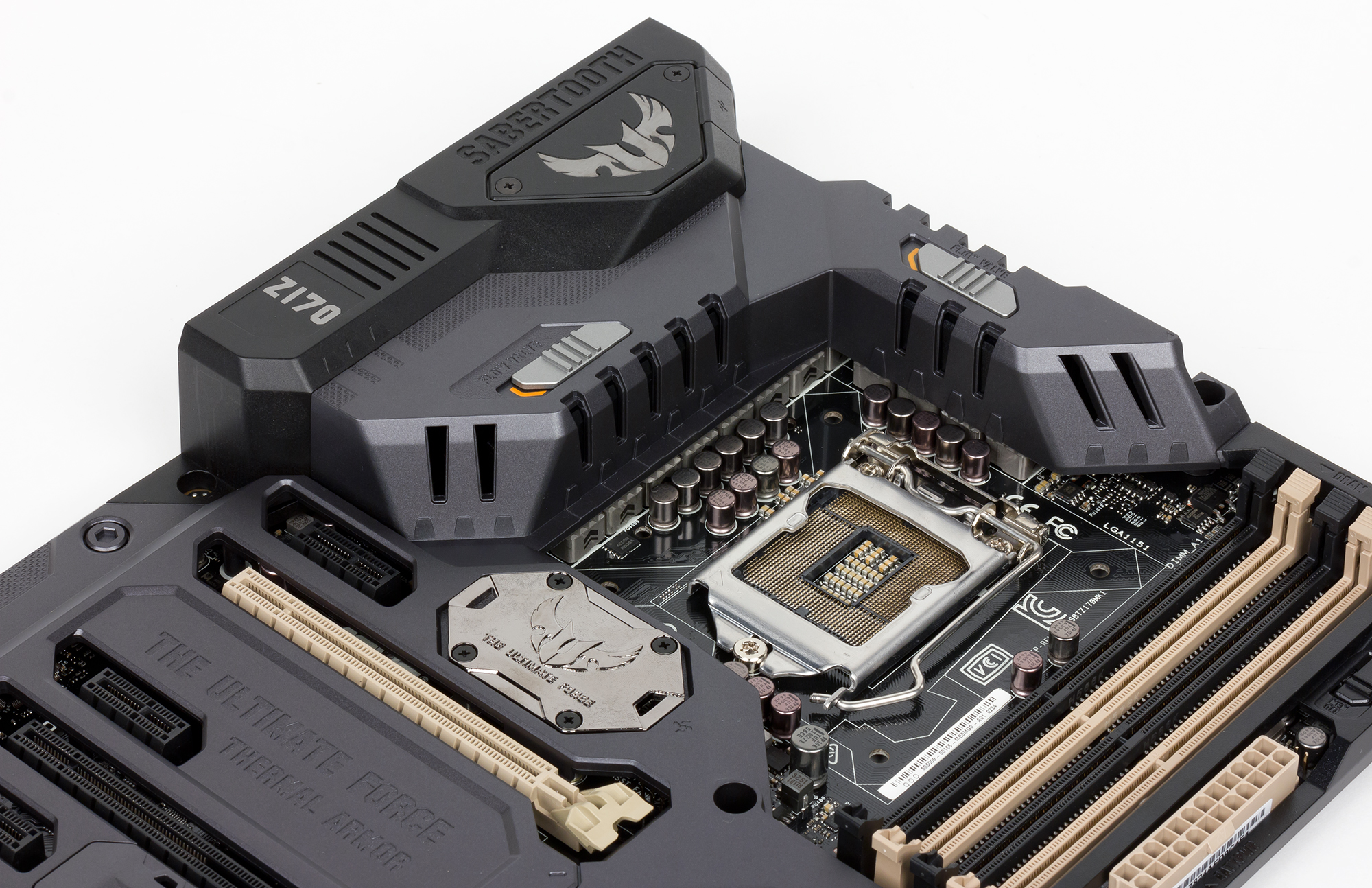

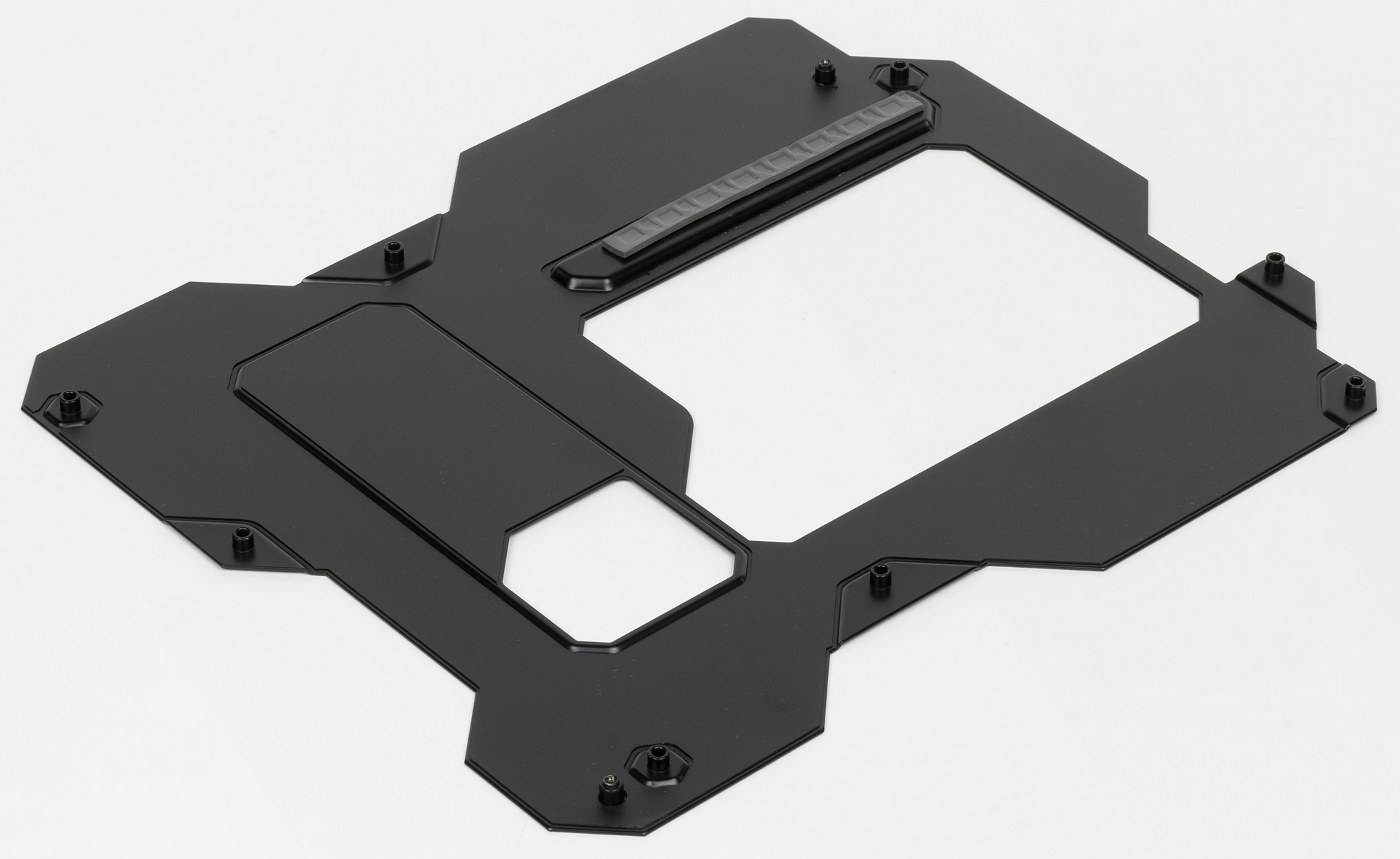

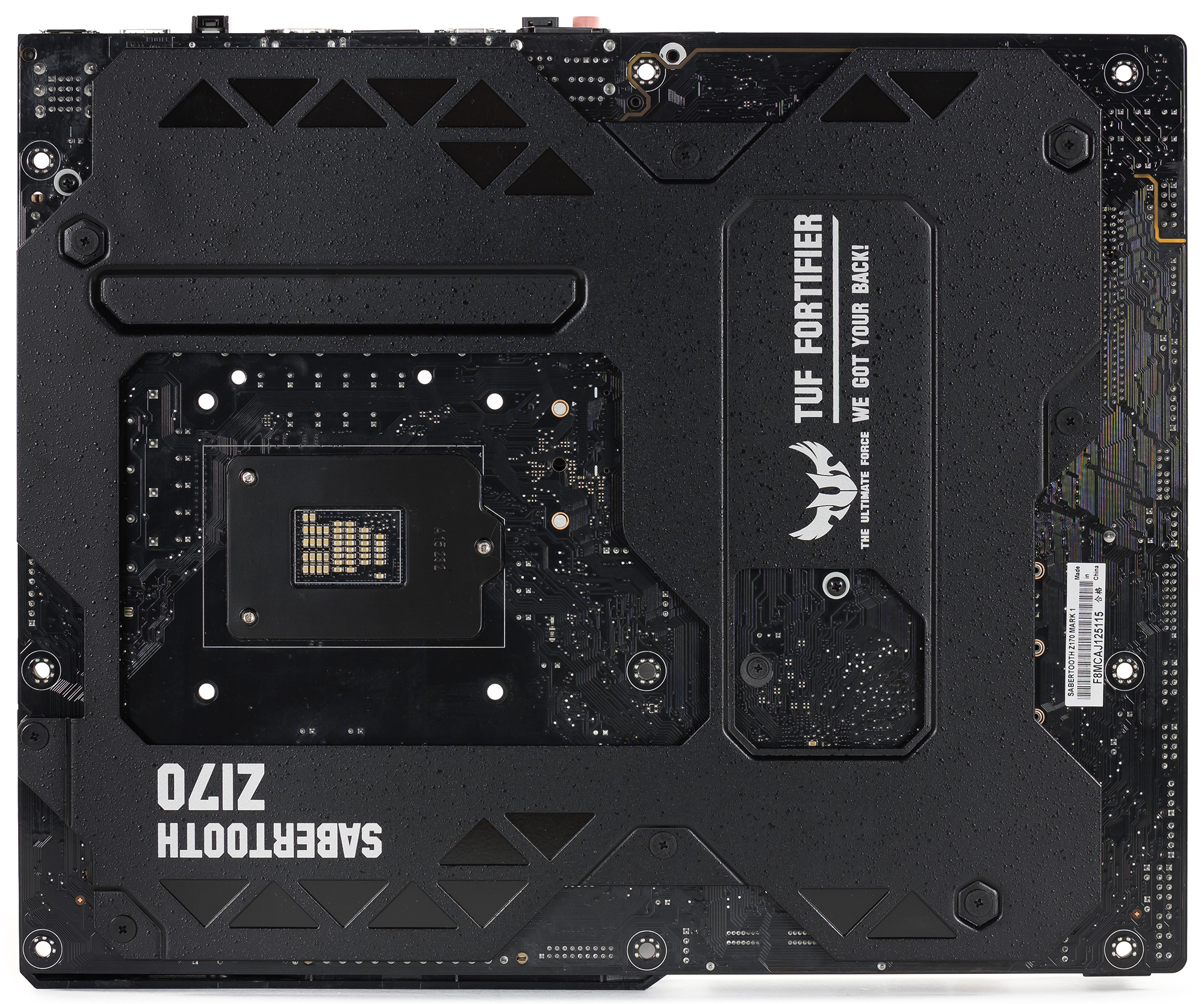

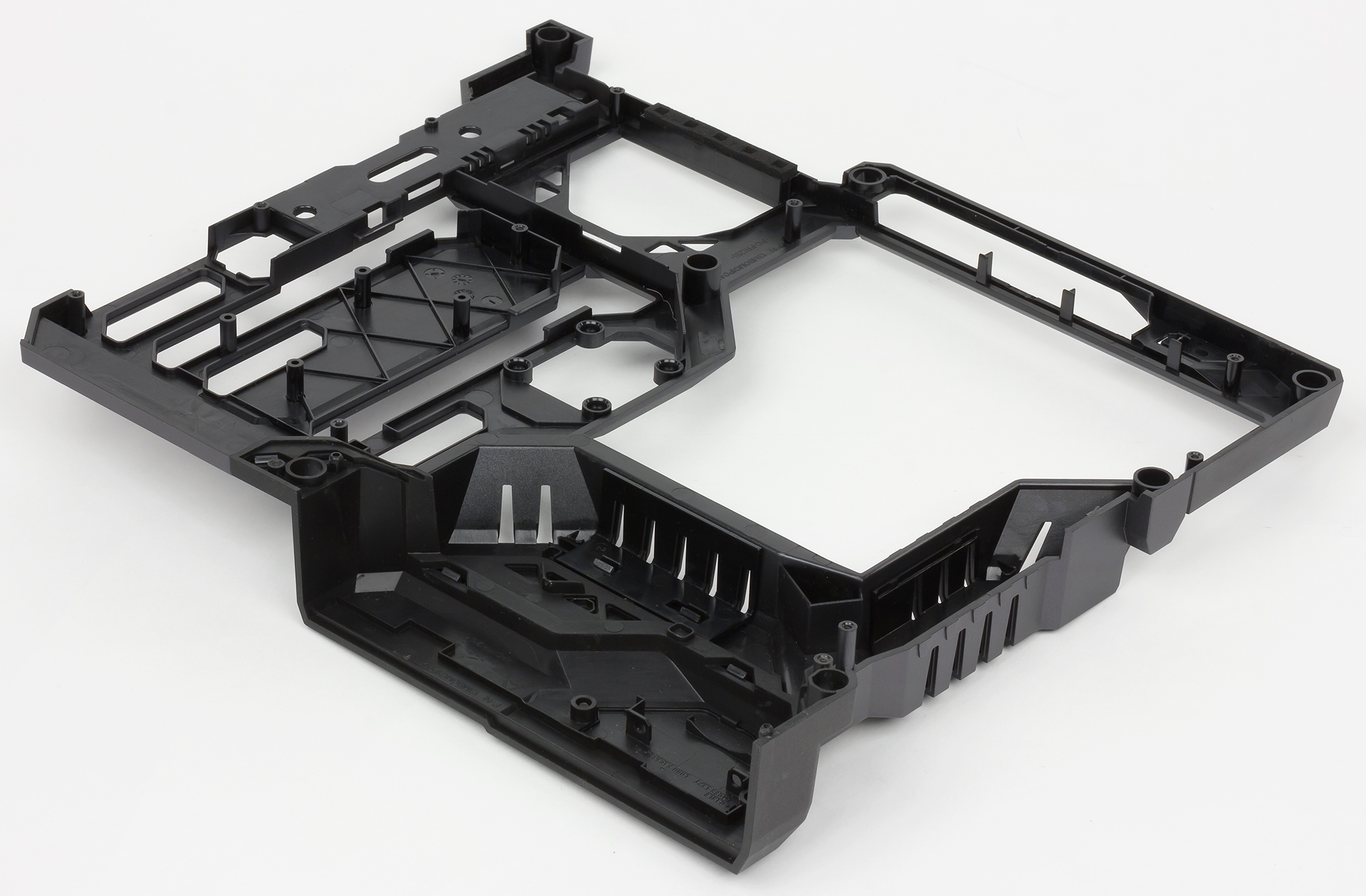

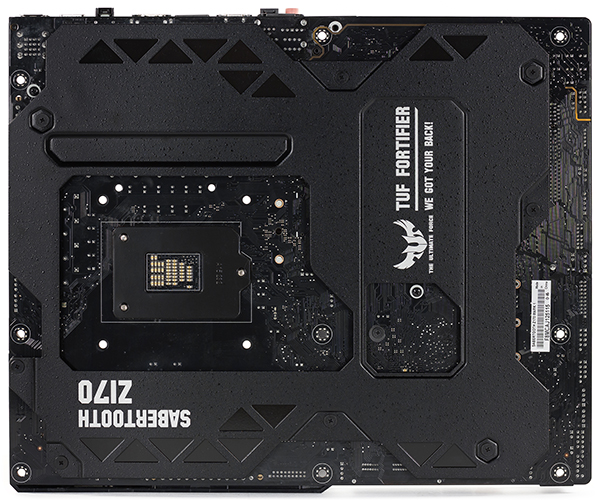

Отличительной особенностью плат Asus Sabertooth является наличие защитного кожуха Thermal Armor, который, по замыслу производителя, должен препятствовать проникновению пыли и оптимизировать охлаждение компонентов. В новой модели платы защитный кожух Thermal Armor отличается от того, который устанавливался на плате Asus Sabertooth Z97 Mark I. С лицевой стороны платы кожух сделан из пластика серебристо-серого цвета, стилизованного под металл, а с обратной стороны платы устанавливается металлическая пластина TUF Fortifier, которая препятствует изгибу текстолита и дополнительно рассеивает тепло.

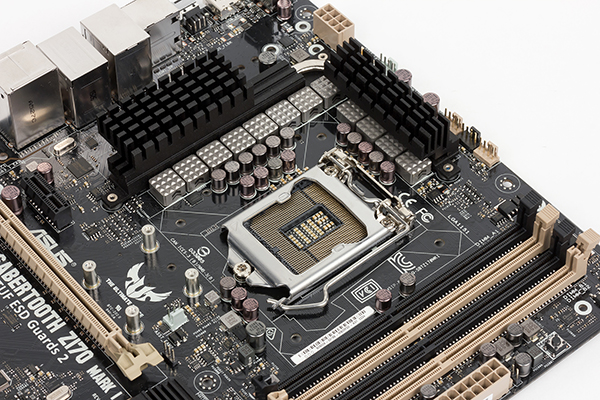

В верхней части кожуха Thermal Armor, рядом с процессорным разъемом, имеются заслонки, которые можно открывать или закрывать.

В зависимости от конфигурации кулера процессора, при открытых заслонках его можно использовать для охлаждения радиаторов MOSFET-транзисторов. Если же кулер процессора не позволяет этого сделать, то закрытые заслонки позволяют оптимизировать потоки воздуха при установленном в кожух вентиляторе на задней панели. В защитный кожух можно установить один 40-миллиметровый и один 35-миллиметровый вентиляторы. 40-миллиметровый вентилятор устанавливается в вертикальном положении на задней панели платы, а 35-миллиметровый в горизонтальном положении крепится к кожуху рядом с процессорным разъемом. Собственно, все то же самое было и на плате Asus Sabertooth Z97 Mark I, изменился лишь цвет кожуха и его форма.

Как и прежде, для всех портов, слотов и разъемов предусмотрены заглушки Dust Defenders, предотвращающие попадание пыли и влаги и оптимизирующие воздушные потоки при использовании вентиляторов.

Чипсет и процессорный разъем

Плата Asus Sabertooth Z170 Mark I основана на чипсете Intel Z170 и поддерживает только процессоры Intel Core 6-го поколения с разъемом LGA1151 (кодовое наименованием Skylake-S)


Память

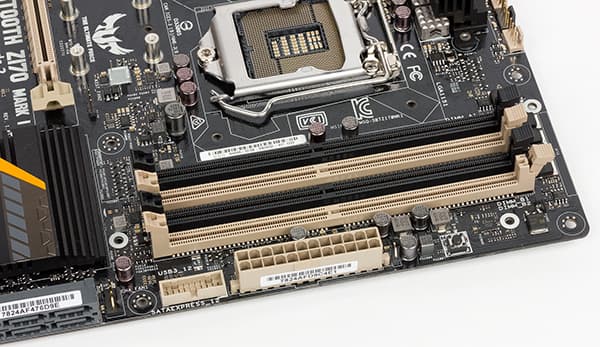

Для установки модулей памяти на плате Asus Sabertooth Z170 Mark I предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ). Поддерживается память с XMP-профилями.

Слоты расширения и разъем M.2

Для установки видеокарт, плат расширения и SSD-накопителей на материнской плате Asus Sabertooth Z170 Mark I имеется один слот PCI Express 3.0 x16, один слот PCI Express 3.0 x8 (в форм-факторе PCI Express x16), один слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16), три слота PCI 3.0 Express x1 и разъем M.2 (PCIe 3.0 x4 и SATA), который позволяет устанавливать накопители типоразмера 2242/2260/2280/22110.


Слоты PCI Express 3.0 x16 и PCI Express 3.0 x8 (в форм-факторе PCI Express x16) предназначены для установки видеокарт (впрочем, они могут использоваться и для других карт расширения) и реализованы с использованием 16 линий PCI Express 3.0 процессора Skylake. Если используется только слот PCI Express 3.0 x16, то он будет работать в режиме x16, если же задействуются оба слота, то они работают в режиме x8.

Отметим, что плата Asus Sabertooth Z170 Mark I поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Слот PCI Express 3.0 x4 (в форм-факторе PCI Express x16) и три слота PCI Express 3.0 x1 реализованы на базе линий PCIe 3.0 чипсета Intel Z170.

Разъем M.2 поддерживает устройства PCIe 3.0 x4 и SATA 6 Гбит/с, а для его реализации используется четыре чипсетных линии PCIe 3.0 и одна линия SATA 6 Гбит/с, что обеспечивает пропускную способность в 32 ГТ/с (при подключении устройств PCIe 3.0 x4).

Видеоразъемы

Поскольку процессоры Skylake-S имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 и HDMI 1.4b. Видеовыход DisplayPort 1.2 поддерживает разрешение 4096×2160@24 Гц и 3840×2160@60 Гц, а видеовыход HDMI 1.4b поддерживает разрешение 4096×2160@24 Гц и 2560×1600@60 Гц.

Причем к данным видеовыходам можно одновременно подключить два монитора.

SATA-порты, разъемы SATA Express

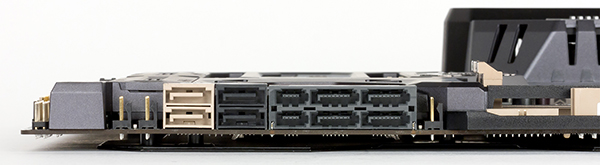

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности восемь портов SATA 6 Гбит/с. Шесть портов SATA 6 Гбит/с реализованы на базе чипсета Intel Z170. Это четыре порта SATA 6 Гбит/с в составе двух разъемов SATA Express и два отдельных порта. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10. Для реализации двух разъемов SATA Express, кроме упомянутых четырех портов SATA 6 Гбит/с, требуется еще и четыре порта PCIe 3.0 (по два порта на разъем).

Еще два отдельных порта SATA 6 Гбит/с реализованы на базе контроллера ASMedia ASM1061. Эти порты не поддерживают возможность объединения в RAID и отличаются от остальных портов цветом разъема.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, восемь портов USB 2.0 и два порта USB 3.1.

Порты USB 3.0 и USB 2.0 реализованы на базе чипсета Intel Z170 (напомним, что чипсет поддерживает до 14 портов USB, из которых до 10 портов могут быть USB 3.0). Причем, два порта USB 3.0 и четыре порта USB 2.0 вынесены на заднюю панель платы. Для подключения еще четырех портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено два разъема для портов USB 3.0 и два разъема для портов USB 2.0.

Для реализации двух портов USB 3.1 на плате используются двухпортовый контроллер ASMedia ASM1142. Оба порта USB 3.1 выведены на заднюю панель платы, причем один из них имеет обычный разъем Type A, а другой — симметричный разъем Type C.

Напомним, что контроллер ASMedia ASM1142 можно подключать к одной или двум линиям PCIe 3.0. Пропускная способность одной линии PCIe 3.0 немного меньше, чем пропускная способность интерфейса USB 3.1, но двух линий PCIe 3.0 хватает с избытком. Каким именно образом подключен контроллер ASMedia ASM1142 на плате Asus Sabertooth Z170 Mark I, нигде не уточняется.

Отметим, что на задней панели платы есть и еще один отдельный USB-разъем, который выглядит как обычный разъем USB 2.0. Однако это специализированный порт USB TUF Detective 2, предназначенный только для подключения смартфонов с установленным приложением Asus TUF Detective 2, которое мы рассмотрим далее.

Сетевой интерфейс

Для подключения к сети на плате Asus Sabertooth Z170 Mark I имеется два гигабитных сетевых интерфейса. Первый основан на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй сетевой интерфейс реализован с использованием контроллера Realtek RTL8111H. Оба контроллера задействуют для подключения по одному чипсетному порту PCIe.

Как это работает

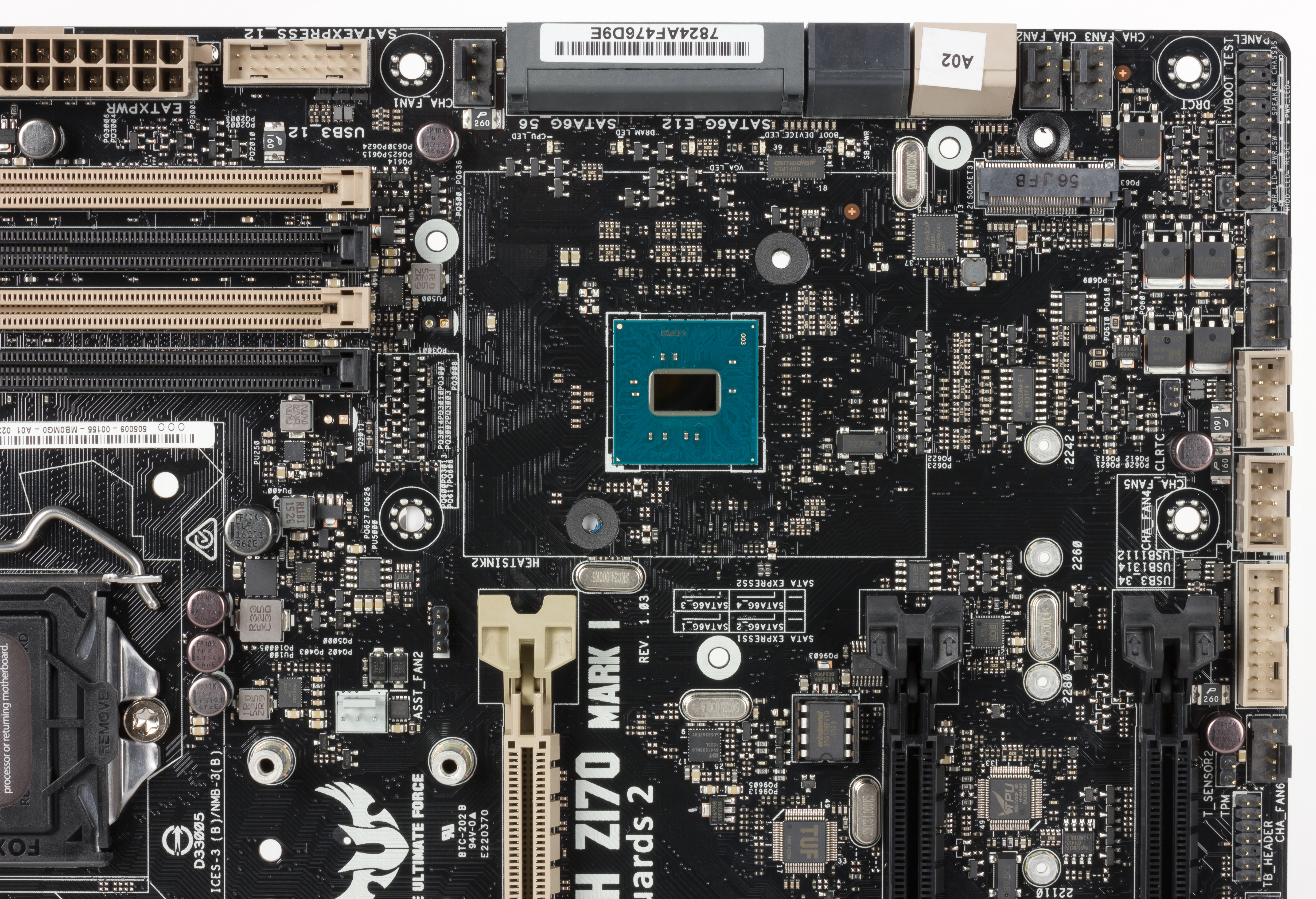

Напомним, что чипсет Intel Z170 имеет до 20 портов (линий) PCI Express 3.0, до 10 портов USB 3.0 и до 6 портов SATA 6 Гбит/с. При этом всего может быть не более 26 высокоскоростных портов (PCIe, USB 3.0 и SATA 6 Гбит/с), причем к 20 портам PCIe 3.0 одновременно можно подключить не более 16 PCIe устройств (контроллеров, разъемов и слотов) с учетом того, что одно устройство может задействовать один, два или четыре порта PCIe.

Ну а теперь посмотрим, как реализованы возможности чипсета Intel Z170 на плате Asus Sabertooth Z170 Mark I. Прежде всего, отметим, что поскольку для разъема M.2 требуется одна линия SATA Гбит/с, а на плате реализовано шесть портов SATA Гбит/с, то одна линия SATA должна разделяться между разъемом M.2 и портом SATA 6 Гбит/с. На плате Asus Sabertooth Z170 Mark I это реализовано следующим образом: разъем M.2 разделяет SATA порты с первым разъемом SATA Express.

Далее, давайте посчитаем количество контроллеров, разъемов и слотов, которые подключаются к чипсетным портам PCIe. Слот PCI Express 3.0 x4, три слота PCI Express 3.0 x1, разъем M.2, два разъема SATA Express, а также контроллеры ASMedia ASM1142, ASMedia ASM1061, Intel i219-V и Realtek RTL8111H требуют в совокупности 19 или 20 портов PCIe, в зависимости от того, каким образом подключен контроллер ASMedia ASM1142 (по одной или двум линиям PCIe 3.0). В принципе, для реализации всех слотов, разъемов и контроллеров достаточно чипсетных линий PCIe, однако, не стоит забывать, что в чипсете Intel Z170 все шесть портов SATA 6 Гбит/с разделяемы с портами PCIe. И если посчитать общее количество требуемых высокоскоростных портов ввода/вывода, то их будет больше 26. Действительно, требуется 20 портов PCIe, 6 портов SATA 6 Гбит/с и еще 6 портов USB 3.0.

Для того, чтобы решать проблему нехватки высокоскоростных портов, кроме того, что разъем M.2 разделяет SATA порты с первым разъемом SATA Express, слот PCI Express 3.0 x4 разделяем с двумя отдельными (не в составе разъема SATA Express) чипсетными портами SATA 6 Гбит/с. Если слот PCI Express 3.0 x4 работает в режиме x4, то два SATA-порта недоступны. Ну а если слот PCI Express 3.0 x4 перевести в режим работы x2 (это делается в UEFI BIOS), то будут доступны и два отдельных SATA порта. То есть, на слот PCI Express 3.0 x4 и два порта SATA 6 Гбит/с требуется в совокупности лишь четыре чипсетных высокоскоростных порта ввода/вывода.

Далее, нужно учесть, что для порта M.2 требуется только четыре высокоскоростных порта (либо один порт SATA, либо четыре порта PCIe 3.0 — в зависимости от подключаемого устройства). Аналогично, для разъема SATA Express требуется лишь два высокоскоростных порта (либо два порта SATA, либо два порта PCIe 3.0).

В итоге, получаем, что для реализации слота PCI Express 3.0 x4, трех слотов PCI Express 3.0 x1, разъема M.2, двух разъемов SATA Express, контроллеров ASMedia ASM1142, ASMedia ASM1061, Intel i219-V и Realtek RTL8111H, а также двух отдельных портов SATA 6 Гбит/с и шести портов USB 3.0 потребуется ровно 26 высокоскоротных портов ввода/вывода, то есть, ровно столько, сколько и может обеспечить чипсет Intel Z170. И при этом, мы предполагали, что контроллер ASMedia ASM1142 подключен по двум линиям PCIe 3.0.

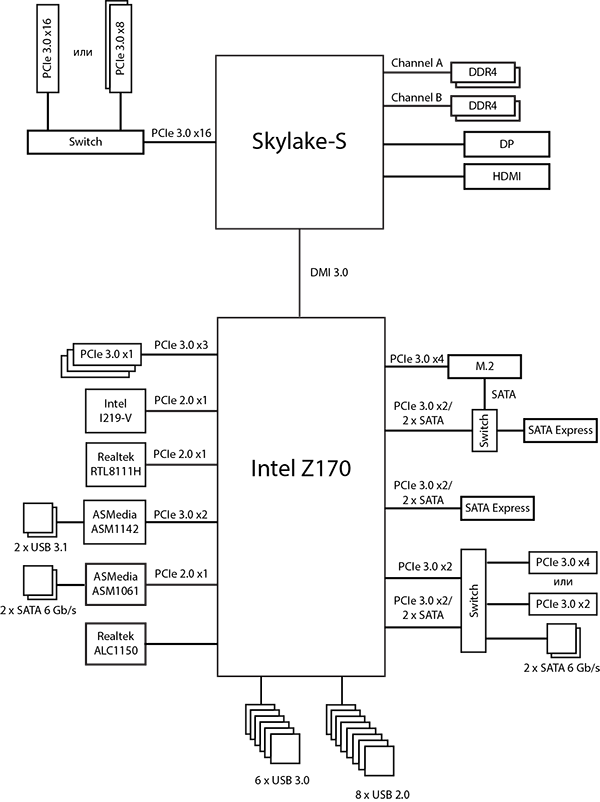

Блок-схема платы Asus Sabertooth Z170 Mark I приведена на рисунке.

Дополнительные особенности

Конечно же, главная особенность этой платы заключается в наличии защитного кожуха Thermal Armor, о котором мы уже писали.

Среди других особенностей Asus Sabertooth Z170 Mark I стоит отметить наличие кнопки USB BIOS Flashback на задней панели платы, которая позволяет легко обновлять BIOS платы с использованием USB-флэшки. Стоит также отметить, что на плате нет разъема PS/2 для подключения мыши или клавиатуры.

А вот отдельных кнопок включения, перезагрузки и ClearCMOS на плате не предусмотрено (это особенность всех плат серии TUF). Отсутствует и индикатор POST-кодов. Имеется, правда, две перемычки, которые заменяют соответствующие кнопки. Одна (CLRTC) предназначена для сброса настроек UEFI BIOS (Clear CMOS), а вторая (CPU Over Voltage) позволяет расширить диапазон изменения напряжения на процессоре.

Имеется также двухконтактный разъем DRCT (DirectKey Connector) для подключения соответствующей кнопки. Данная кнопка (DirectKey Button) позволяет заходить в UEFI BIOS после перезагрузки компьютера.

Есть на плате Asus Sabertooth Z170 Mark I и три двухконтактных разъема для подключения термодатчиков, поставляемых в комплекте.

Еще одна особенность платы Asus Sabertooth Z170 Mark I заключается в наличии панели из пяти индикаторов, которая расположена на кожухе Thermal Armor рядом с радиатором чипсета. Эти индикаторы частично заменяют индикатор POST-кодов и позволяют диагностировать состояние основных компонентов системы.

Как мы уже отмечали, на задней панели платы есть специализированный порт USB TUF Detective 2, который предназначен только для подключения смартфонов с установленным приложением Asus TUF Detective 2. Это программное обеспечение позволяет осуществлять мониторинг системы на подключенном к плате смартфоне. Каких-либо ограничений, которым должны удовлетворять смартфоны, в документации не указывается. Однако, как выяснилось, не все так просто. Со смартфоном LG с операционной системой Android 4.1.2, к примеру, данная плата оказалось несовместима. То есть приложение Asus TUF Detective на смартфон устанавливается, но сделать ничего нельзя. А вот китайский смартфон категории NoName с операционной системой Android 5.0 прекрасно заработал с этой платой.

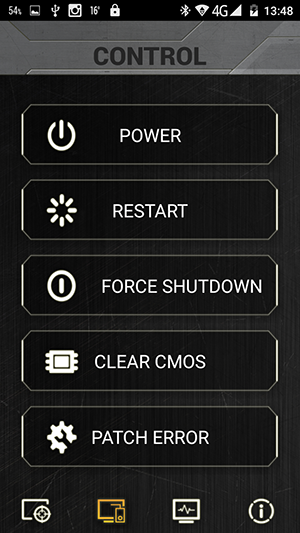

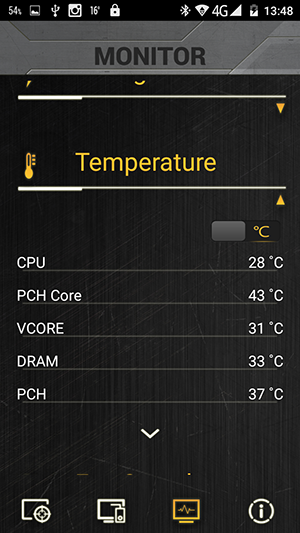

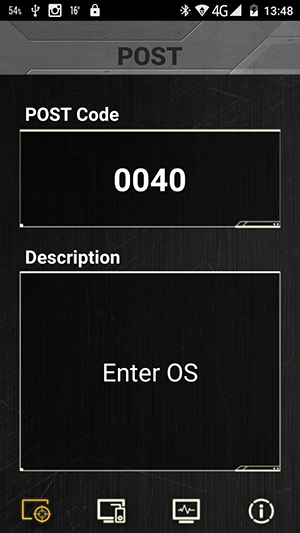

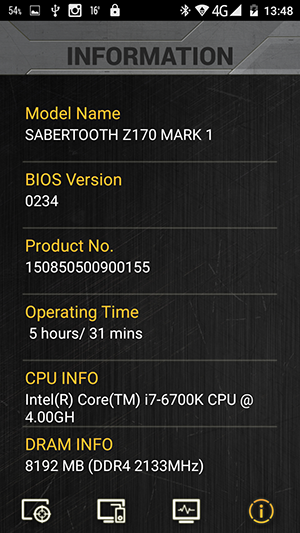

Утилита Asus TUF Detective позволяет диагностировать проблемы системы по POST-кодам. Кроме того, с экрана можно включить, выключить компьютер, выполнить перезагрузку, а также сбросить настройки UEFI BIOS.

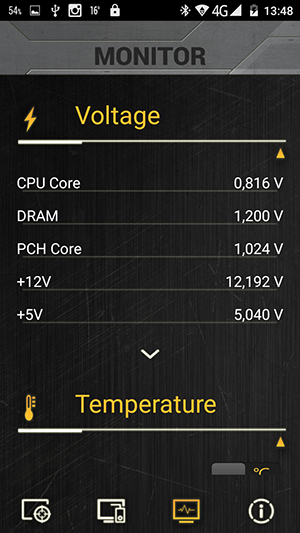

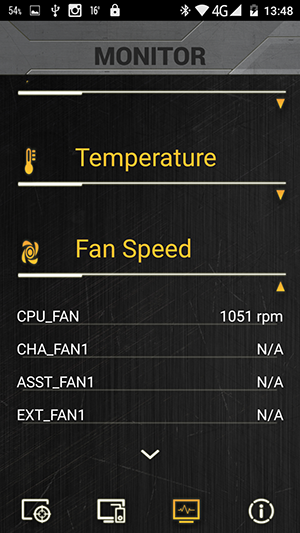

В режиме мониторинга можно отслеживать такие параметры, как скорость вращения вентиляторов, температуру процессора, памяти и чипсета, а также напряжение на процессоре, памяти, чипсете и линий 12 В и 5 В. Можно также просмотреть основные характеристики платы (название модели, версию BIOS, объем установленной памяти, модель процессора и т. д.).





Система питания

Как и большинство плат, модель Asus Sabertooth Z170 Mark I имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

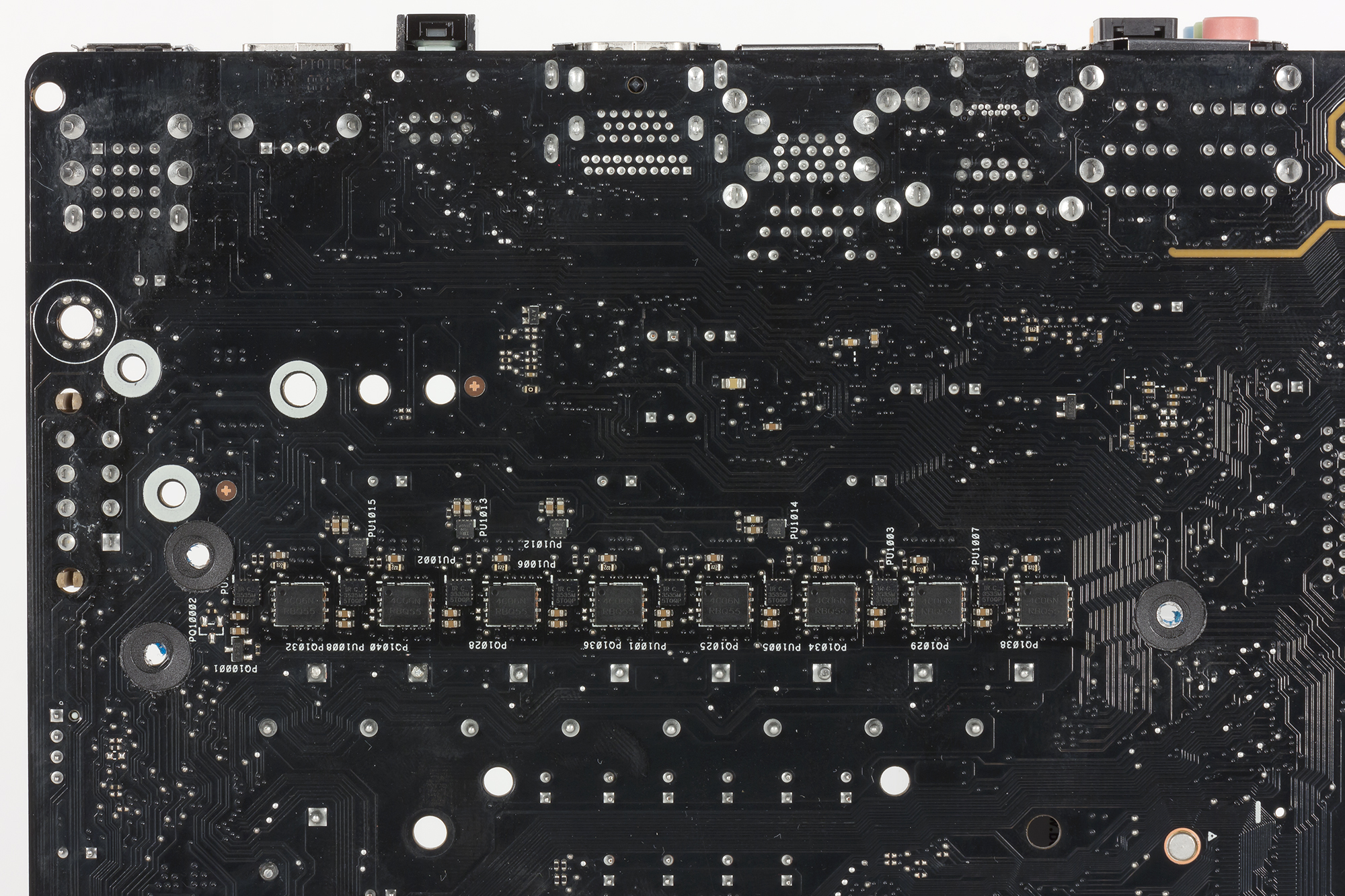

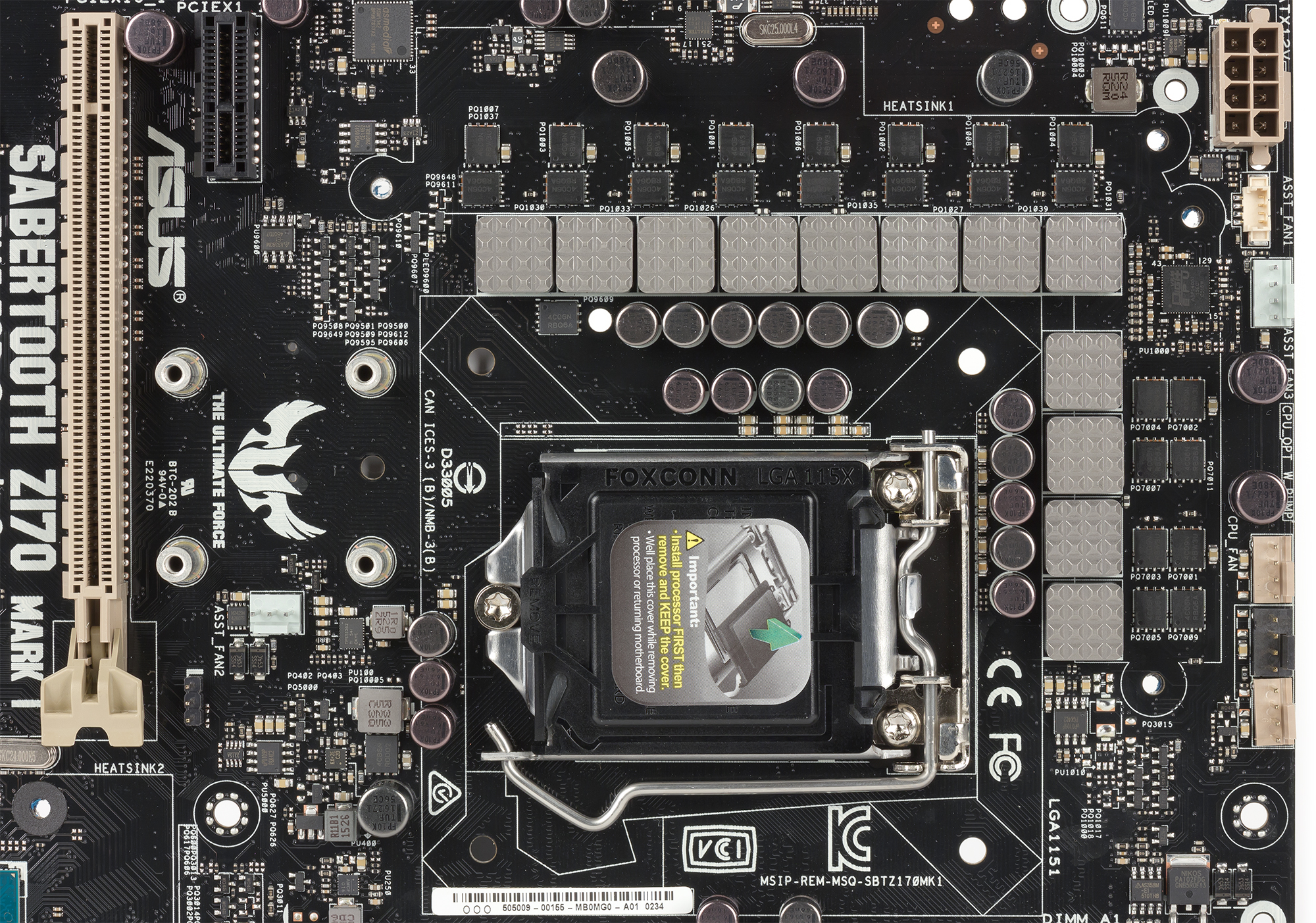

Регулятор напряжения питания процессора на плате является 12-канальным и основан на PWM-контроллере Digi+ VRM с маркировкой APS14051.

Сами каналы питания построены с применением MOSFET-драйверов IR3535 (они расположены с обратной стороны платы) и дискретных MOSFET-транзисторов NTMFS4C09N.


Система охлаждения

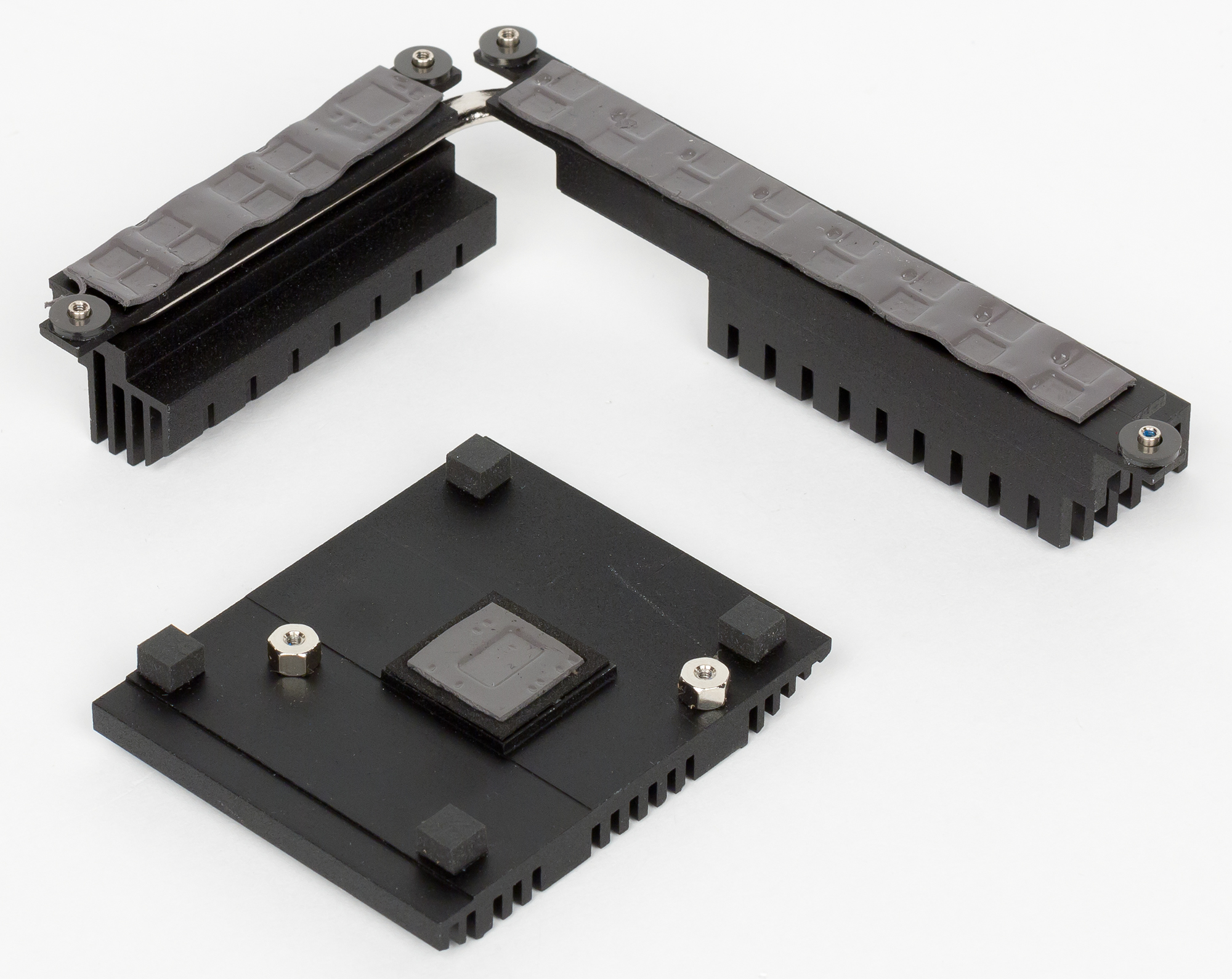

Для охлаждения различных тепловыделяющих компонентов на плате Asus Maximus VIII Gene предусмотрено в совокупности два радиатора. Один отдельный радиатор установлен на чипсете, а другой состоит из двух частей, связанных тепловой трубкой и соединенных в форме буквы «Г». Этот радиатор отводит тепло от MOSFET-транзисторов регулятора напряжения питания процессора.

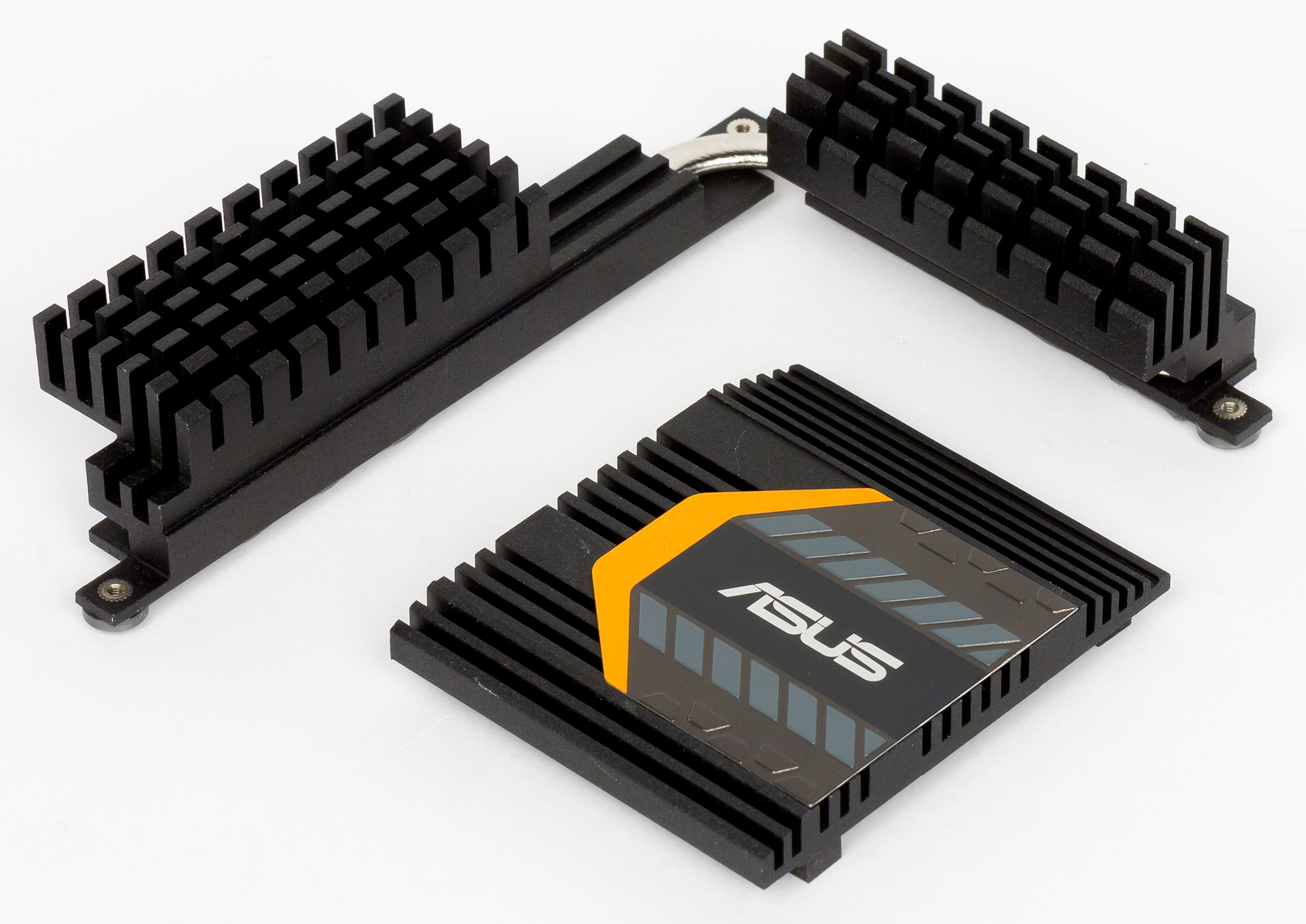

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено девять четырехконтактных разъемов для подключения вентиляторов (включая основной и дополнительный вентилятор кулера процессора), а также один специализированный четырехконтактный разъем для подключения вентилятора системы водяного охлаждения.

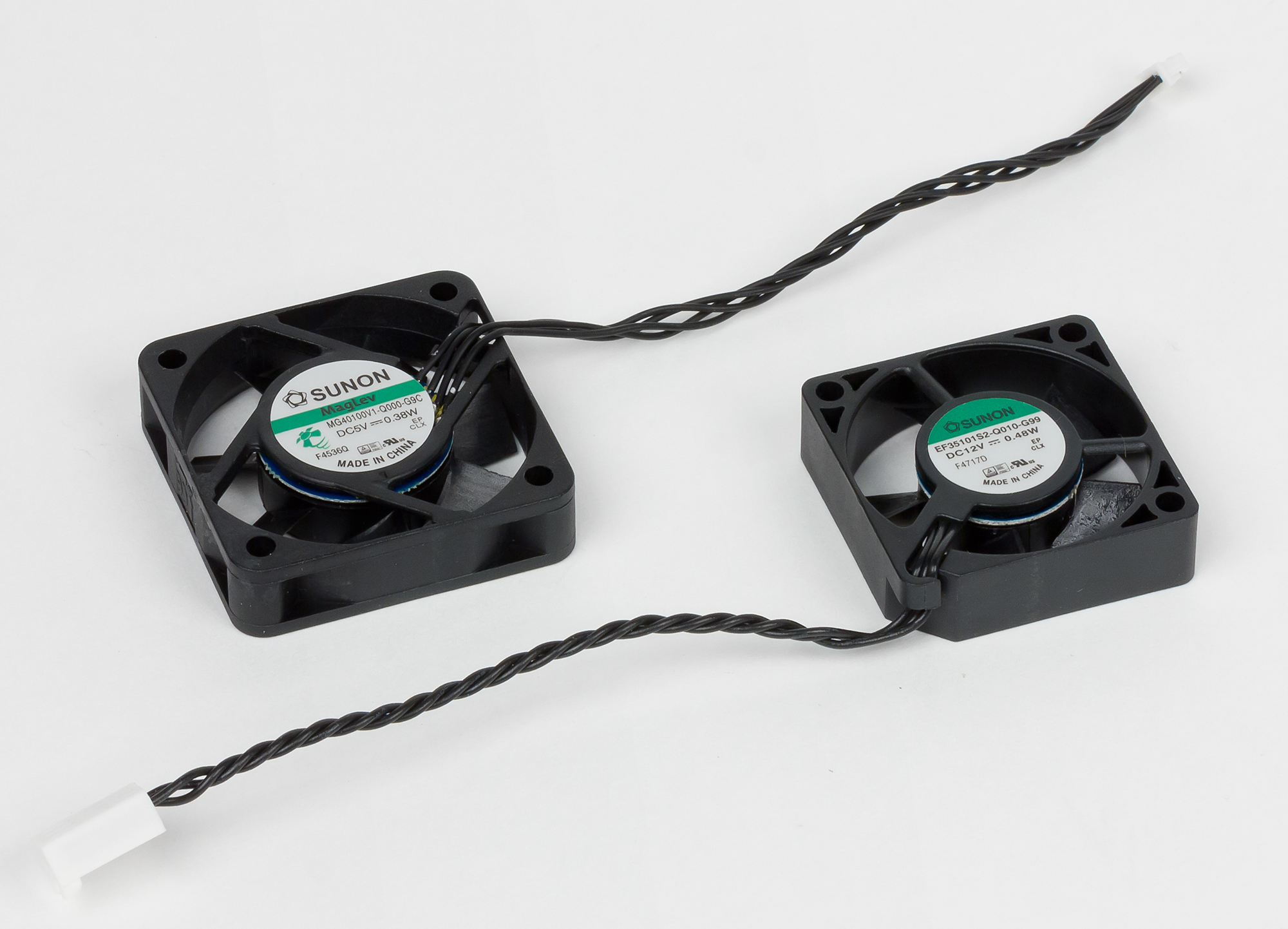

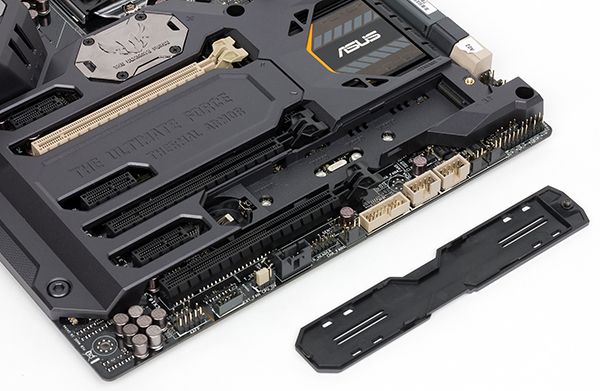

Ну и, как мы уже отмечали, в кожух Thermal Armor могут вставляться два вентилятора, поставляемые в комплекте. Для этих вентиляторов предусмотрены отдельные разъемы.

Добавим к этому и уже упоминавшиеся три двухконтактных разъема для подключения термодатчиков, поставляемых в комплекте с платой.

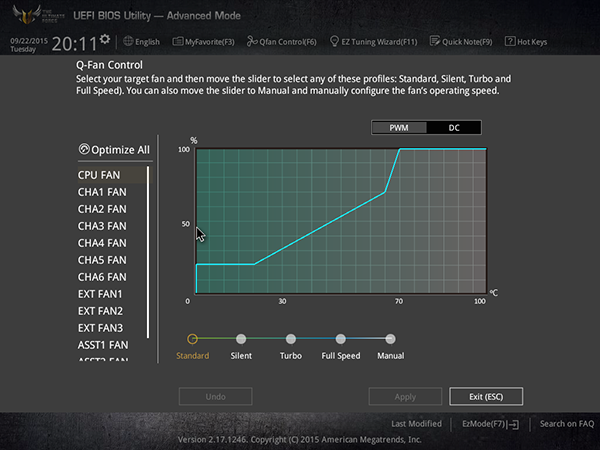

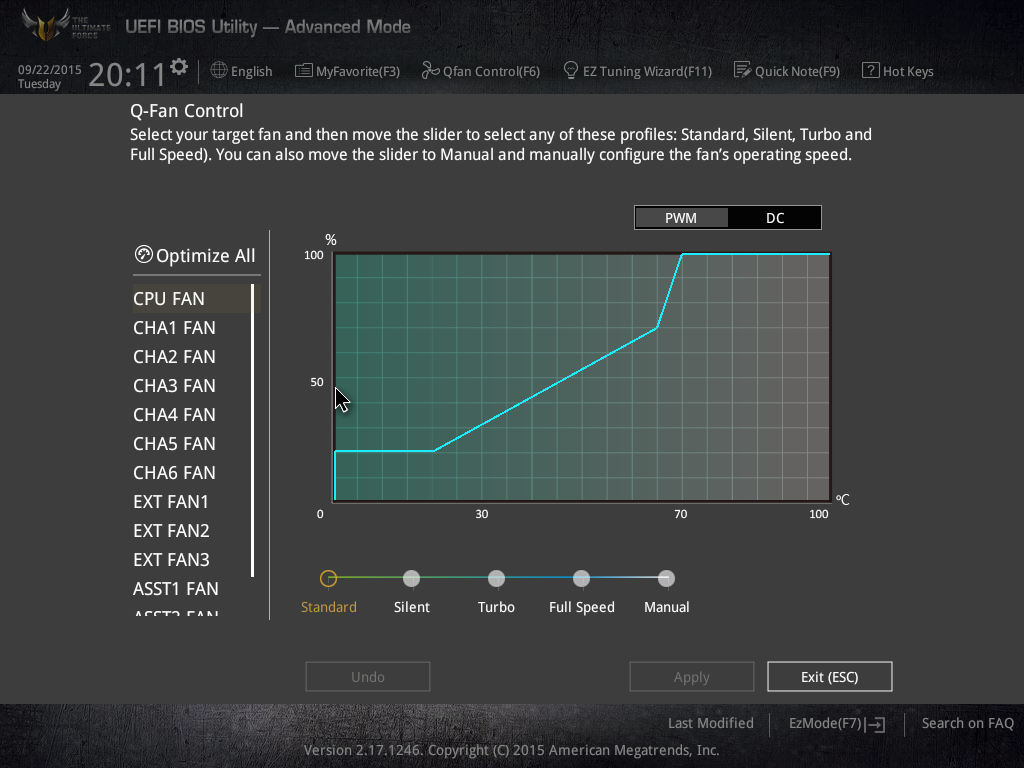

Важно подчеркнуть, что все вентиляторы управляются с помощью специализированной утилиты Asus Thermal Radar 2. Можно, конечно, настроить их работу и через UEFI BIOS, но возможности утилиты Asus Thermal Radar 2 гораздо более широкие.

Аудиоподсистема

Аудиоподсистема материнской платы Asus Sabertooth Z170 Mark I включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования, аудиотракт на плате Asus Sabertooth Z170 Mark I получил оценку «Хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, +0,07
Отлично
Уровень шума, дБ (А)
−79,9
Посредственно
Динамический диапазон, дБ (А)
79,5
Посредственно
Гармонические искажения, %
0,0059
Очень хорошо
Гармонические искажения + шум, дБ (A)
−71,4
Посредственно
Интермодуляционные искажения + шум, %
0,071
Хорошо
Взаимопроникновение каналов, дБ
−64,5
Посредственно
Интермодуляции на 10 кГц, %
0,026
Хорошо
Общая оценка
Хорошо

Тестирование эффективности защитного кожуха

Как уже отмечалось, одной из особенностей платы Asus Sabertooth Z170 Mark I является наличие защитного кожуха Thermal Armor, который является своеобразной визитной карточкой плат серии TUF (хотя не у всех плат данной серии он имеется). Thermal Armor — это не просто моддинговый аксессуар. Он, во-первых, позволяет защитить плату от пыли и влаги, а во-вторых, повышает эффективность охлаждения внутренних компонентов платы.

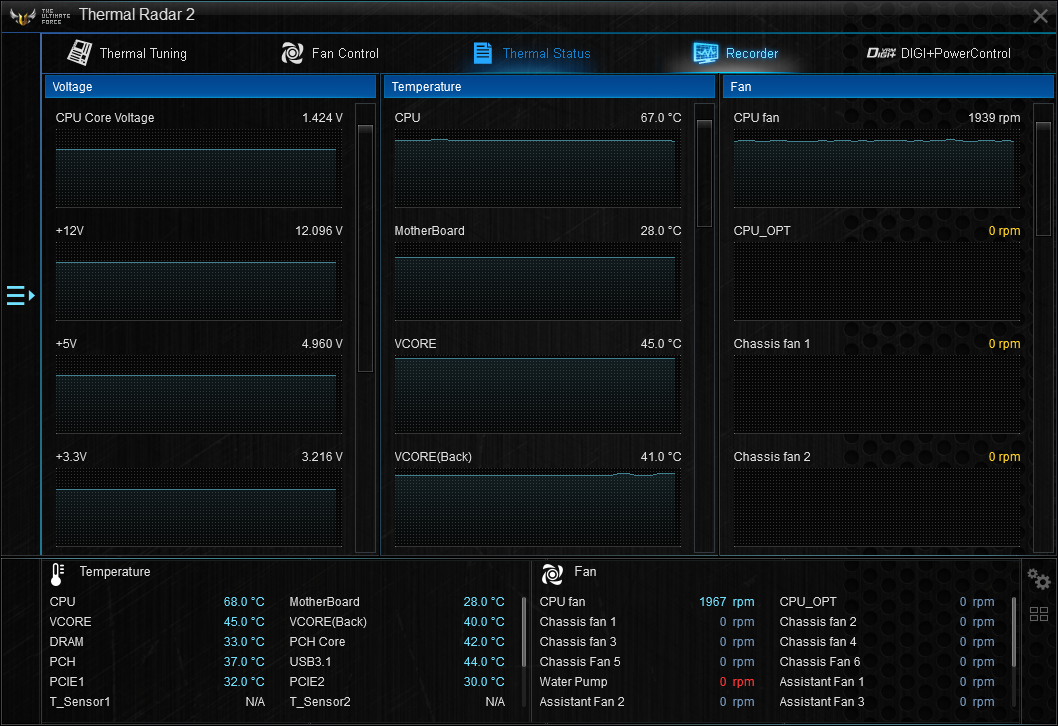

Для того чтобы проверить эффективность защитного кожуха в плане улучшения охлаждения, мы протестировали плату один раз с установленными в кожух двумя вентиляторами и закрытыми заслонками, а второй раз — без вентиляторов и с открытыми заслонками. Тестирование проводилось путем нагрузки процессора Intel Core i7-6700K, разогнанного до частоты 4,9 ГГц, стресс-тестом Stress CPU из пакета AIDA64 в течение 30 минут. С использованием утилиты Asus Thermal Radar 2 контролировалась температура процессора, материнской платы, VRM-модуля, чипсета и прочих компонентов.

Результаты тестирования без использования дополнительных вентиляторов в кожухе выглядят так:

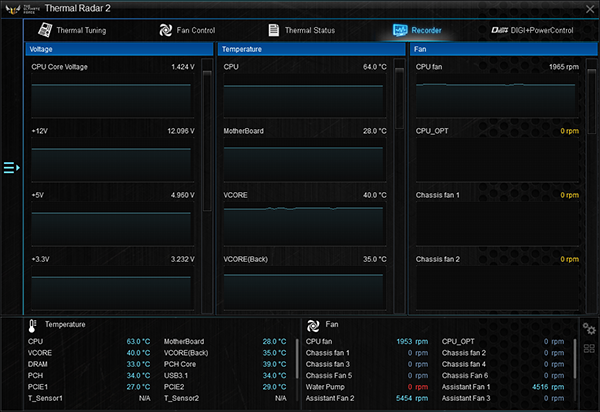

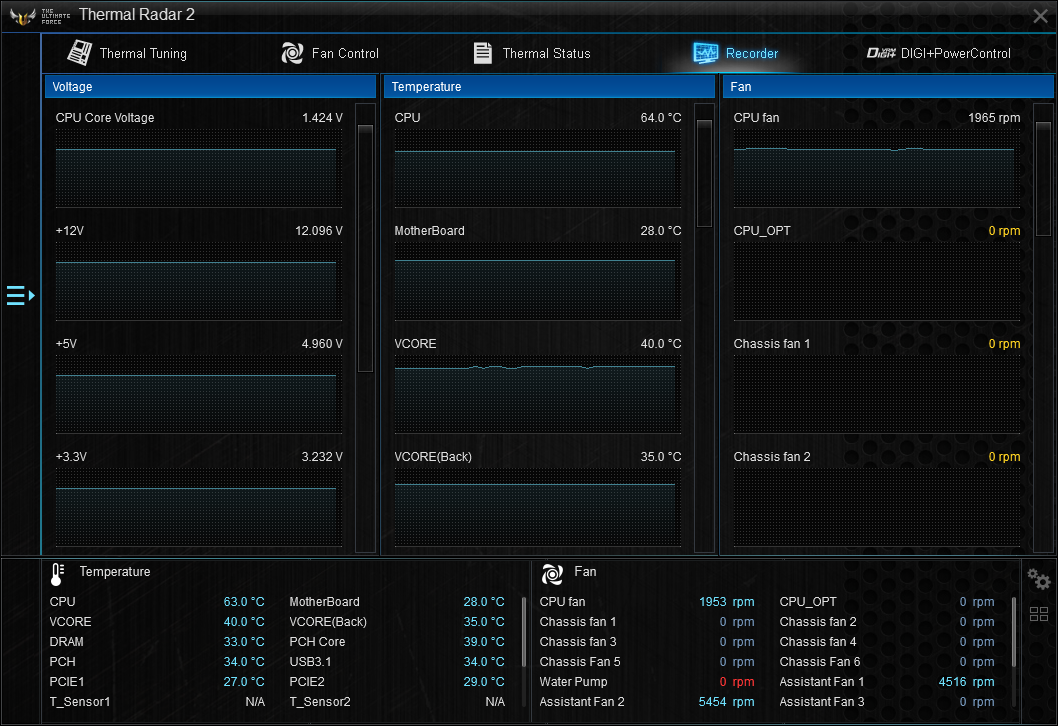

Результаты тестирования с использованием дополнительных вентиляторов в кожухе таковы:

Как видим, кожух с дополнительными вентиляторами реально повышает эффективность охлаждения: снижается температура процессора, VRM-модуля, чипсета и других компонентов. Так что не стоит относиться к двум дополнительным вентиляторам скептически.

UEFI BIOS и разгонные возможности

На плате Asus Sabertooth Z170 Mark I используется типичный для всех плат TUF-серии UEFI BIOS. По интерфейсу он очень похож на UEFI BIOS, который реализован на плате Asus Sabertooth Z97 Mark I. Отличия лишь в деталях, связанных с различиями чипсетов Intel Z97 и Intel Z170.

Начнем с того, что имеется возможность очень просто обновить версию BIOS, используя для этого встроенную утилиту Asus EZ Flash 2 Utility. Все, что для этого нужно — это флэшка, на которую записывается новая версия прошивки.

Напомним, что функциональные возможности UEFI BIOS отличаются для разблокированных процессоров K-серии, которые можно разгонять, и для обычных заблокированных процессоров, не поддающихся разгону. Мы тестировали плату Asus Sabertooth Z170 Mark I с процессором Intel Core i7-6700K, а потому описание возможностей BIOS будет относиться именно к разблокированным процессорам.

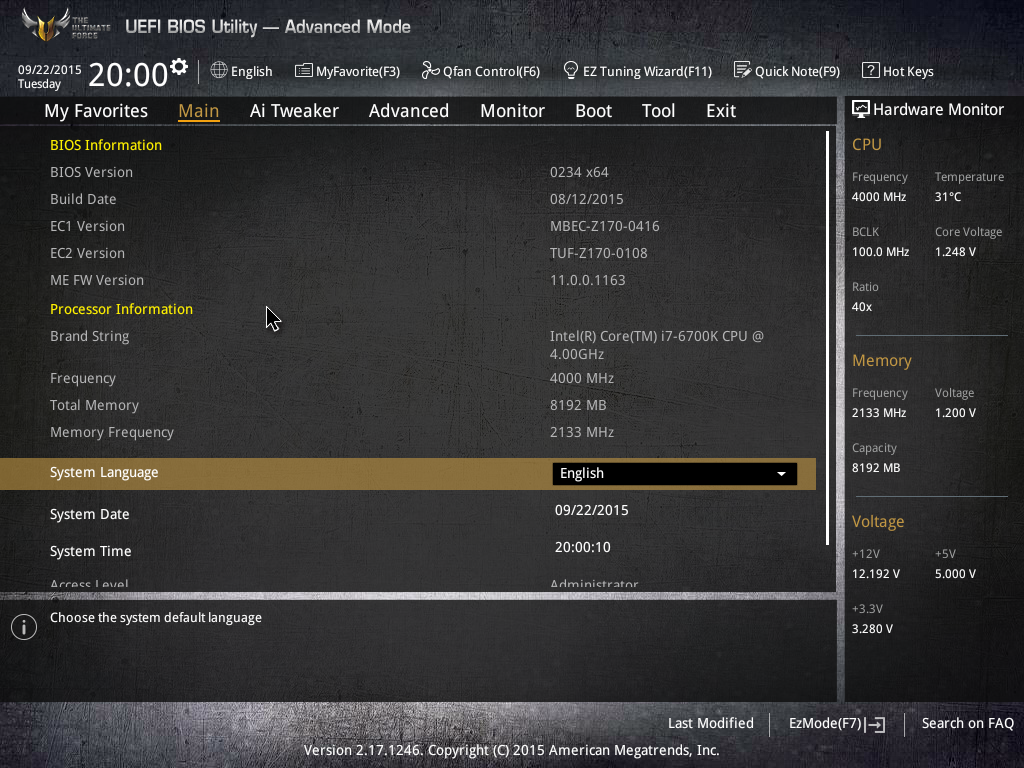

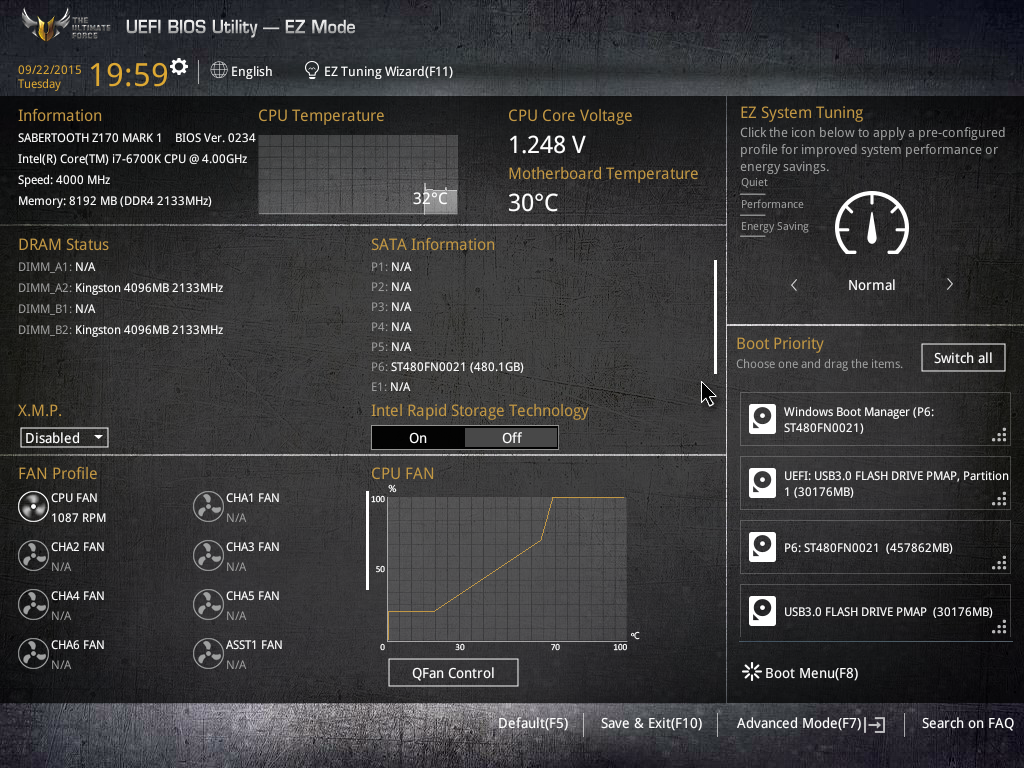

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode).

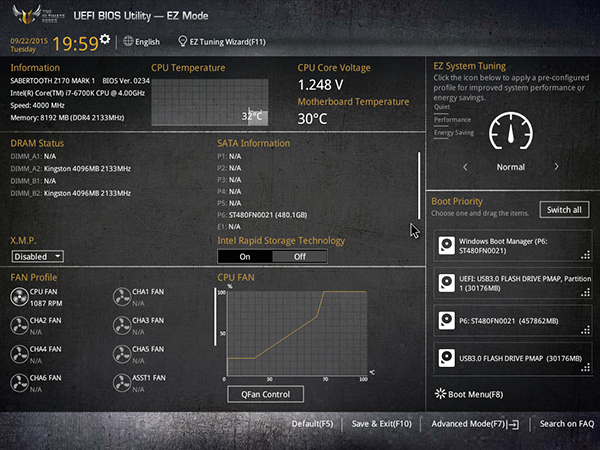

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров.

А вот тонкая настройка платы и разгон системы доступен только в режиме Advanced Mode, в которой имеется шесть основных вкладок.

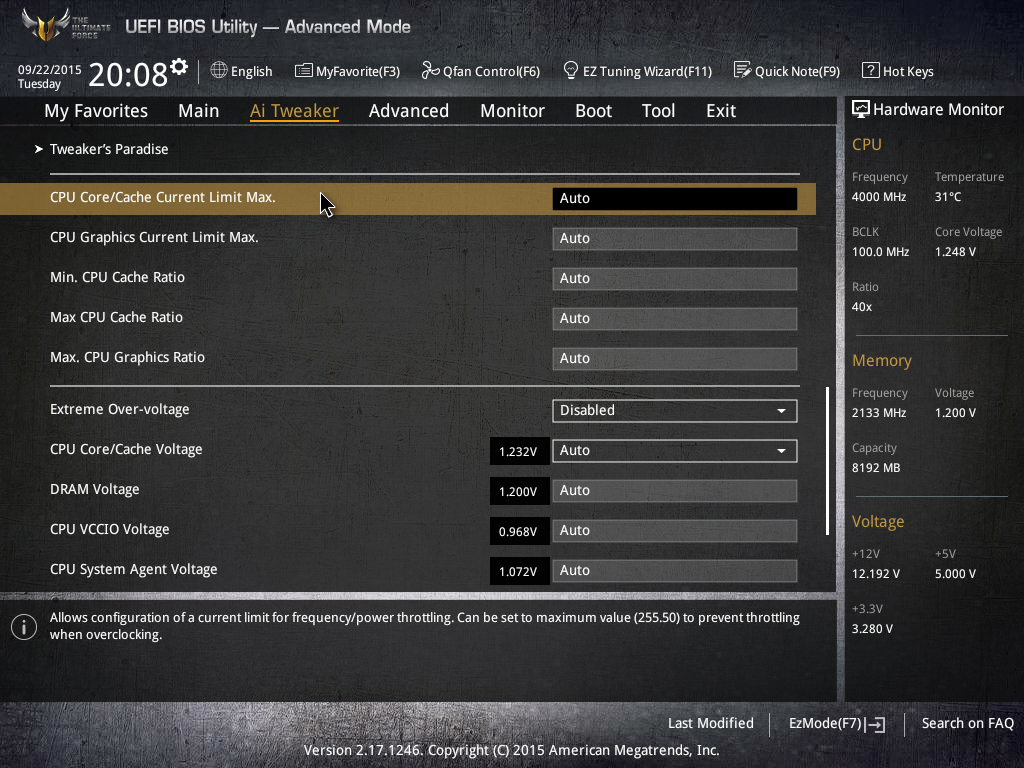

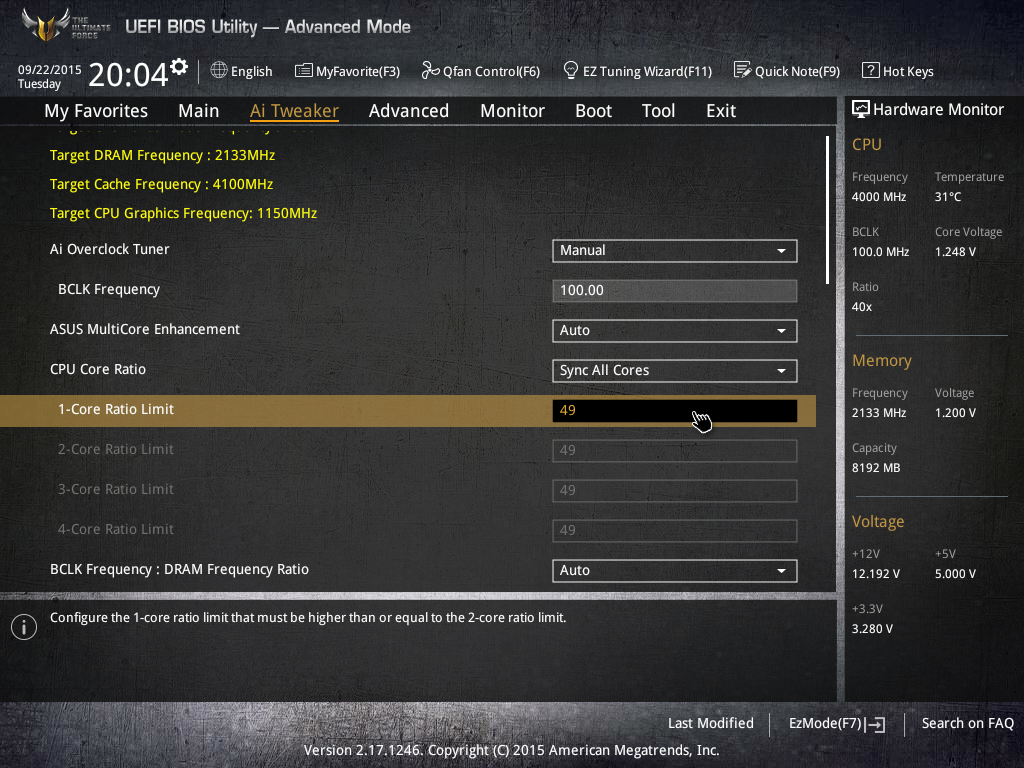

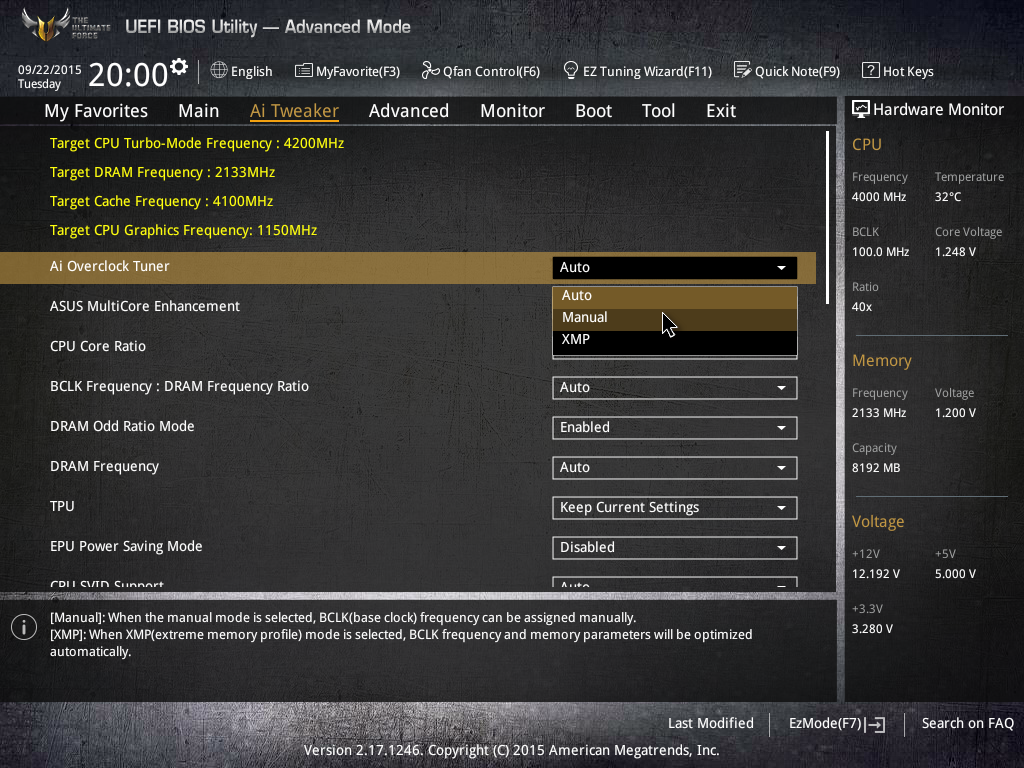

Для разгона процессора и памяти предназначена вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона. Напомним, что для разгона процессора необходимо, чтобы была активирована технология Intel Turbo Boost (это делается на вкладке Advanced в меню CPU Power Configuration). Кроме того, разгона процессора возможен только когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

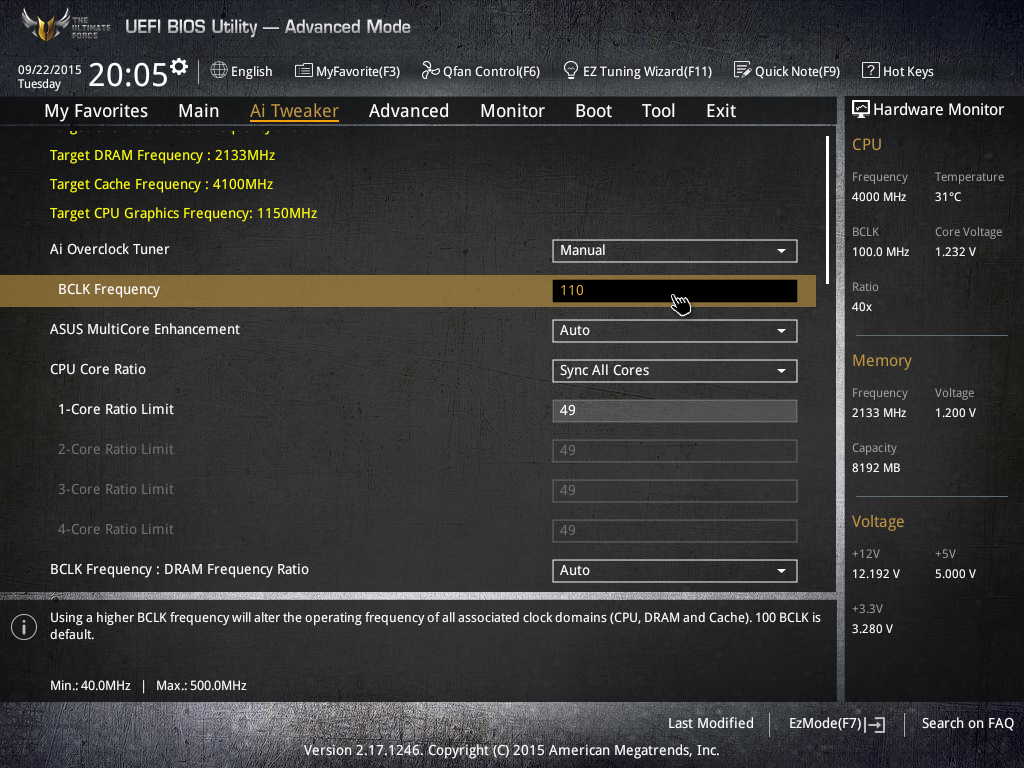

Кроме того, имеется возможность менять частоту BCLK c шагом в 0,5 МГц. Максимальное значение частоты BCLK может составлять 650 МГц.

Также можно задавать минимальное и максимальное значение коэффициента умножения для кэша L3, максимальное значение коэффициента умножения для графического ядра и задавать ограничения по максимальному току для графического ядра и ядер процессора и кэша.

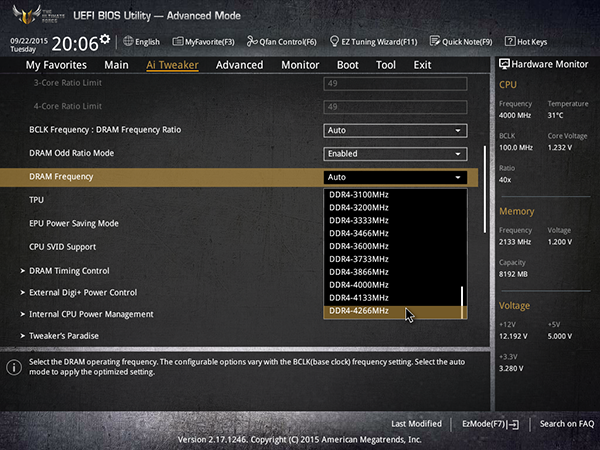

Кроме того, в разделе AI Tweaker можно задать частоту работы памяти. Максимальная частота памяти может быть равной 4266 МГц (при частоте BCLK 100 МГц).

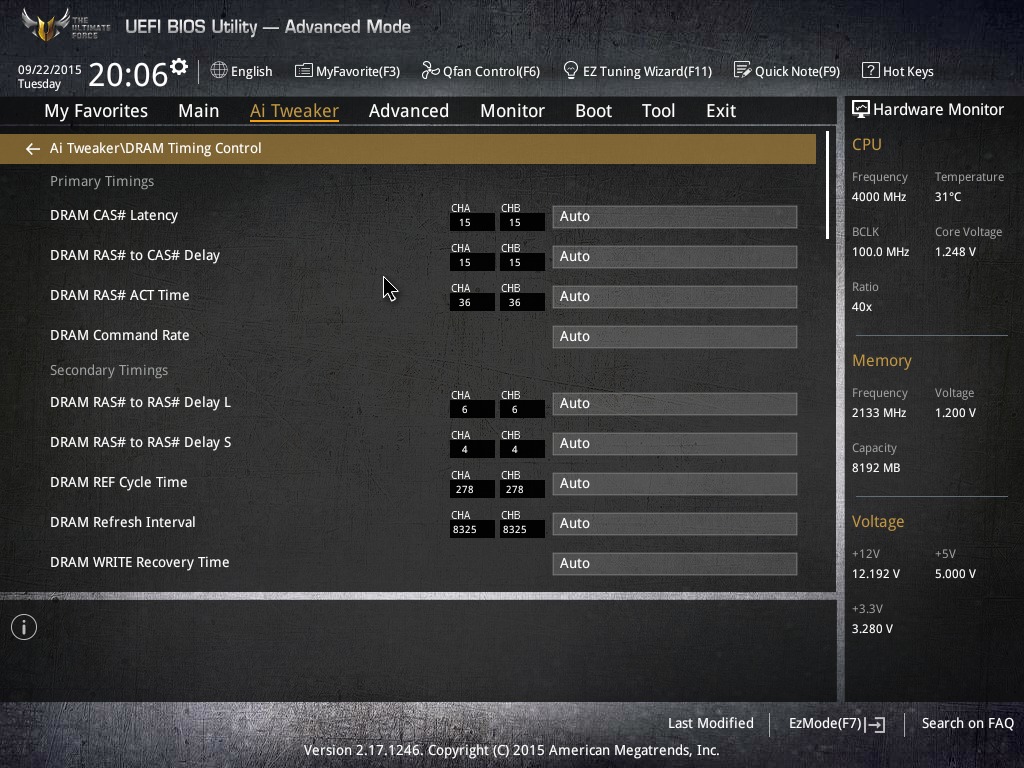

Естественно, имеется возможность и настроить тайминги памяти.

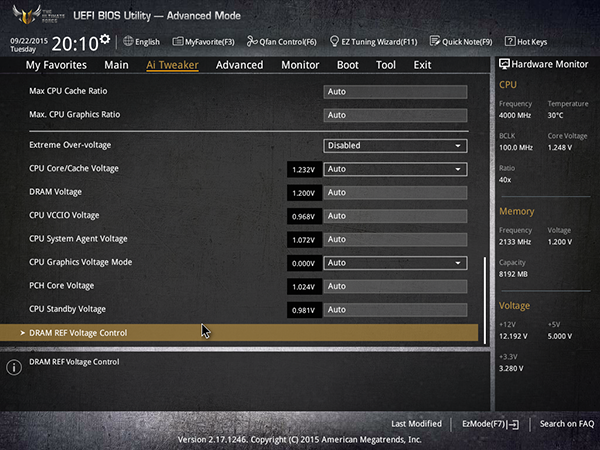

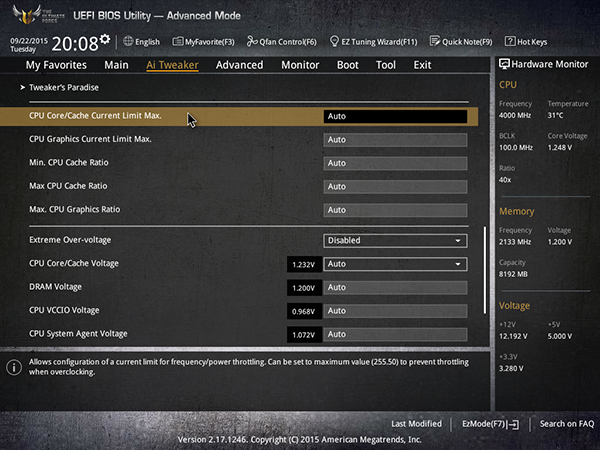

Есть возможность задавать напряжения питания ядер процессора, графического ядра, памяти и т.д., что особенно актуально при разгоне системы.

Как мы уже отмечали, в UEFI BIOS предусмотрена возможность настройки скоростных режимов всех вентиляторов, подключенных к плате (Qfan Control). Кроме возможности выбора одного из трех предустановленных скоростных режимов (Standard, Silent, Turbo, Full Speed), можно настроить скоростной режим вручную. При ручной настройке скорости вращения вентилятора имеется возможность задать график изменения скважности управляющих PWM-импульсов от температуры процессора по трем точкам. Но еще раз подчеркнем, что для настройки скоростного режима вентиляторов лучше использовать фирменную утилиту Asus Thermal Radar 2.

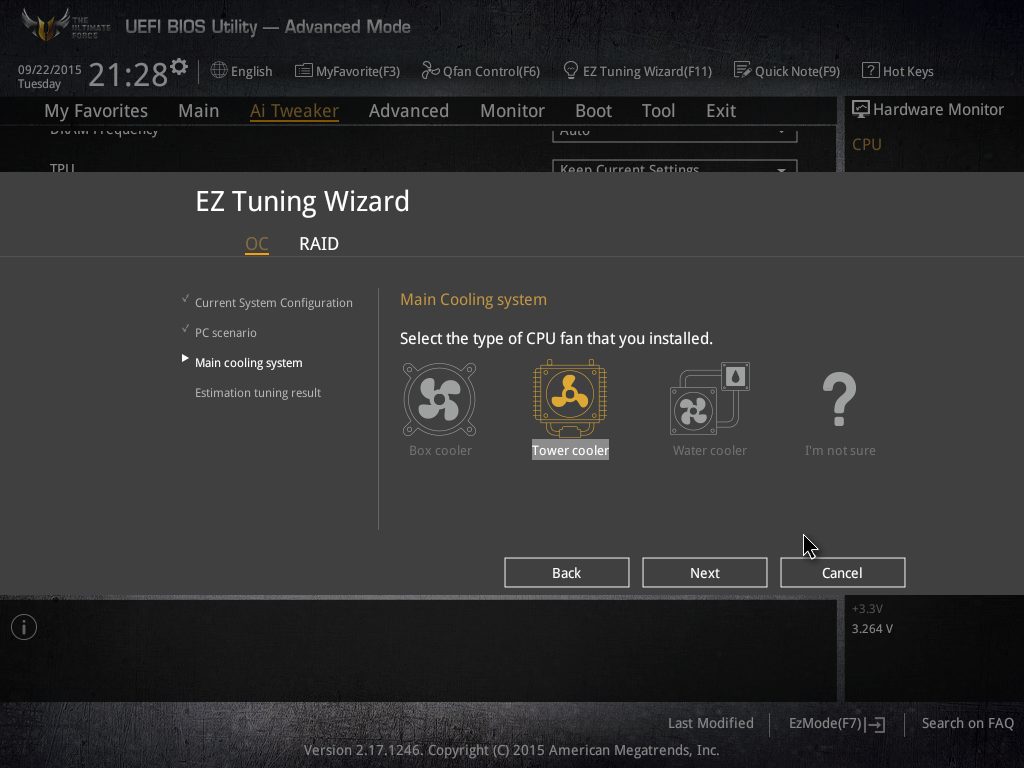

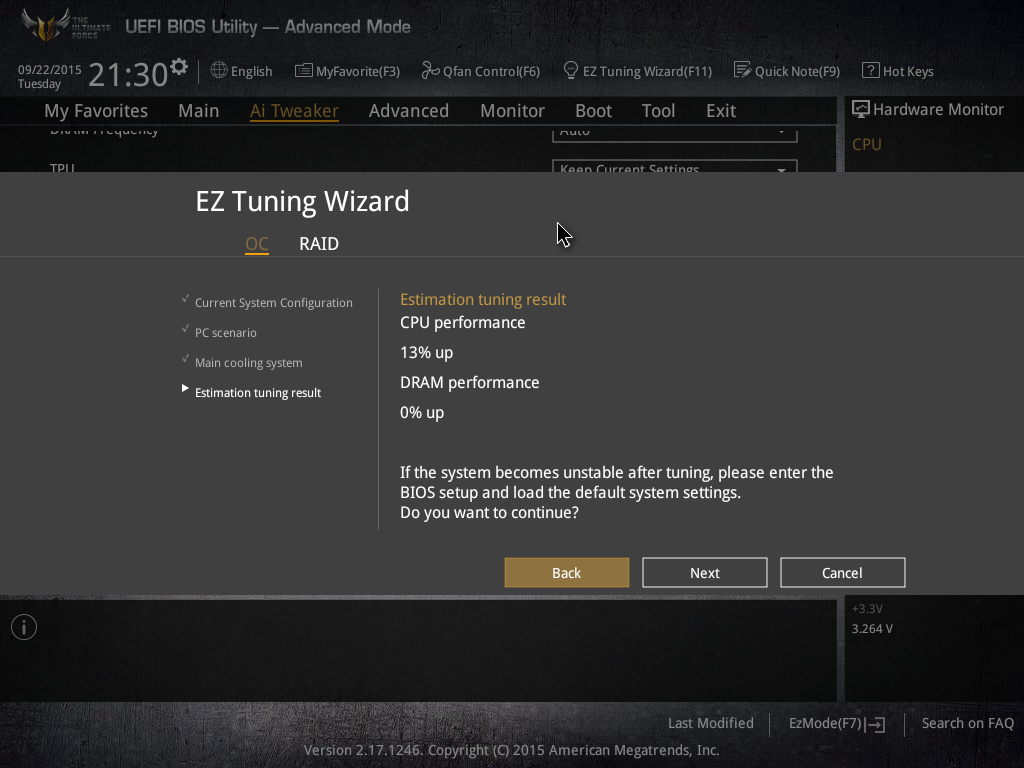

UEFI BIOS платы Asus Sabertooth Z170 Mark I предоставляет также возможность запустить утилиту быстрого разгона EZ Tuning. В пошаговом режиме определяется назначение компьютера, тип системы охлаждения и на основании этих данных предлагается разогнать процессор и память.

К примеру, процессор Intel Core i7-6700K данный мастер предложил разогнать на 13% (при использовании башенного кулера), а память вообще не стал разгонять (что, собственно, правильно, поскольку бессмысленно). Результат, конечно, довольно скромный.

Но в ручном режиме плата Asus Sabertooth Z170 Mark I имеет отличные возможности для разгона процессора. В частности, нам удалось разогнать процессор Intel Core i7-6700K до частоты 5 ГГц при использовании воздушного охлаждения. Разгон мы производили исключительно путем изменения коэффициента умножения одновременно для всех ядер процессора при частоте BCLK 100 МГц. Важно подчеркнуть, что все остальные параметры были в режиме Auto.

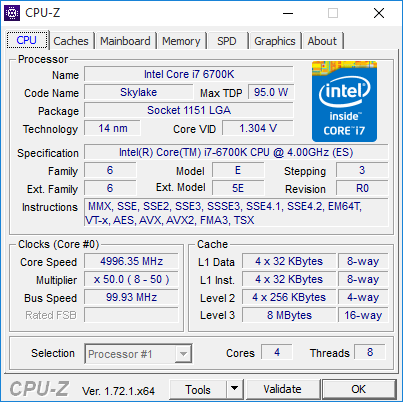

Конечно, результат разгона процессора зависит на 95% от самого процессора, и тут уж как повезет. Тем не менее, на сегодняшний день это лучший результат, которого нам удалось достигнуть с нашим экземпляром процессора на платах с чипсетом Intel Z170. На остальных платах предельная частота составляла 4,9 ГГц или даже 4,8 ГГц. Отметим, что при частоте процессора 5 ГГц система не только загружалась, но и проходила стресс-тест Stress CPU из пакета AIDA64.

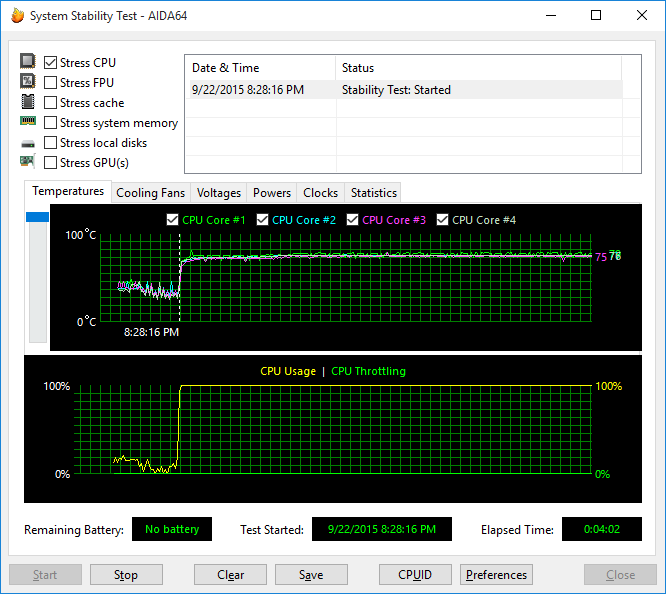

Правда, тест Stress FPU, который более интенсивно нагревает процессор, на такой частоте оказался нашему экземпляру Core i7-6700K «не по зубам»: при загрузке данного теста компьютер зависал. Но еще раз подчеркнем, что плата Asus Sabertooth Z170 Mark I имеет отличные возможности по разгону процессора.

Выводы

Плата Asus Sabertooth Z170 Mark I формально не относится ни к оверклокерской, ни к геймерской серии — как и все платы серии Asus TUF, она позиционируется как решение повышенной надежности для экстремальных режимов использования. Тем не менее, плата имеет отличные возможности для разгона и может использоваться для создания мощных игровых ПК. Отличная система охлаждения и возможность настройки скорости вращения всех подключенных вентиляторов позволяют создавать на базе этой модели не только производительные, но и очень тихие ПК. Кроме того, наличие защитного кожуха — это еще и отличный моддинговый аксессуар, который позволяет создавать на базе данной платы моддинговые ПК в стиле милитари.

Конечно, данный продукт отнюдь не бюджетный, и повышенная надежность платы стоит недешево. Это не массовый продукт, и ориентирован он на энтузиастов.

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
