ASUS P8Z77-V Deluxe — системная плата на чипсете Intel Z77 (Socket 1155)


Серия Deluxe у ASUS традиционно отличается наличием большого числа дополнительных контроллеров, ориентацией на домашнее использование и работу с мультимедиа. Рассматриваемый сегодня продукт является представителем широкой линейки устройств компании на чипсете Intel Z77. В реальности достаточно сложно однозначно определять сценарии применения современных материнских плат, поскольку подавляющее большинство из них максимально универсальны, так что ориентироваться при выборе стоит, скорее, на технические особенности и характеристики продуктов. Например, рассмотренная ранее P8Z77-V Pro имеет порты PS/2 и VGA, а также слоты PCI, что может быть интересно некоторым пользователям.

Но вечно поддерживать устаревшие технически и морально интерфейсы невозможно, поскольку современные более востребованы, а ресурсы ограничены. Так что вполне логично, что в P8Z77-V Deluxe предпочтение было отдано более актуальным вариантам.

Комплектация и фирменные утилиты

Для выделения из семейства P8Z77 у рассматриваемой сегодня модели была немного изменена упаковка — добавлена вторая крышка и под ней организовано прозрачное окно. Правда, из-за него жесткость конструкции была несколько снижена по сравнению с обычным вариантом картонной коробки. Остальное оформление аналогично рассмотренной ранее P8Z77-V Pro — фотографии, технические характеристики, многочисленные маркетинговые тексты. Все это только на английском языке, так что отечественные покупатели будут привлечены, скорее, обилием информации, а не ее содержанием.

Упаковка материнской платы ASUS P8Z77-V Deluxe

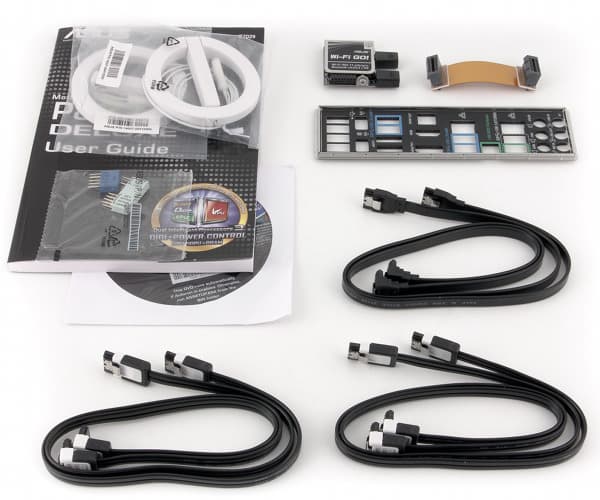

Комплект поставки устройства по сравнению с прошлой рассмотренной моделью изменился незначительно: заглушка на заднюю панель платы с черной вставкой и подписями разъемов, четыре кабеля SATA 6 Гбит/с с защелками (один разъем прямой, второй угловой), два кабеля «просто» SATA с такими же разъемами, гибкий мостик SLI, специальные переходники для удобства подключения разъемов на передней панели корпуса к разъемам на плате (Q-Connect), фирменный беспроводной модуль Wi-Fi+Bluetooth с парой внешних антенн, толстое руководство пользователя (на английском языке), DVD-диск с драйверами, программами и документами, фирменная наклейка с логотипом компании. В руководстве упоминается также внешний блок для отсека 3,5″ с парой портов USB 3.0, но в нашем комплекте его не было.

Комплект поставки материнской платы ASUS P8Z77-V Deluxe

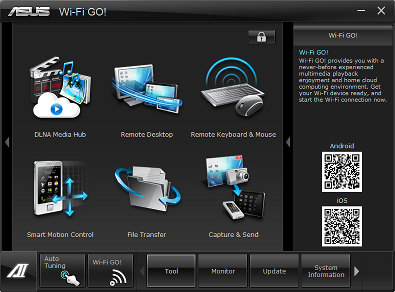

Состав комплектного диска аналогичен описанным ранее: все необходимые драйвера, электронные версии руководств, набор AI Suite II, программы Wi-Fi Go!, утилиты Intel, LucidLogix, Symantec, Marvell, Adobe и других компаний. Обновления можно загрузить с сайта ASUS. Жаль, что мы не обнаружили с данной платой утилиты Live Update, как в серии ROG. Автоматическое обновление из интернета возможно только для BIOS, но не для драйверов и утилит (отметим, что в момент тестирования BIOS тоже не обновлялся через интернет — возможно, был какой-то сбой сервиса). Для начинающих пользователей пригодится кнопка «InstAll», с помощью которой устанавливаются/обновляются сразу все необходимые драйвера.

Отметим также наличие у платы отметки «Windows 8 Ready», что может стать актуальным уже этой осенью.

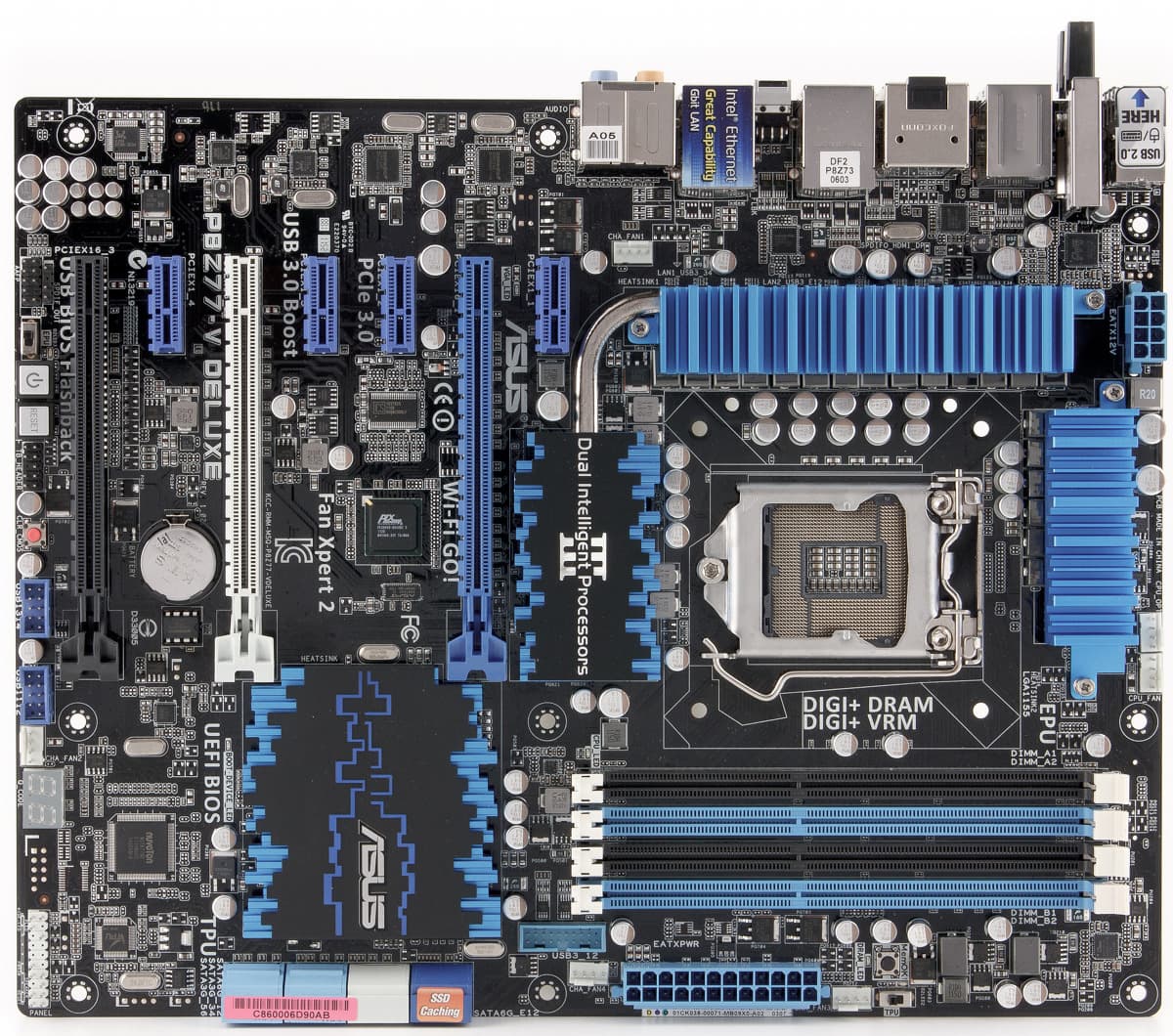

Особенности платы

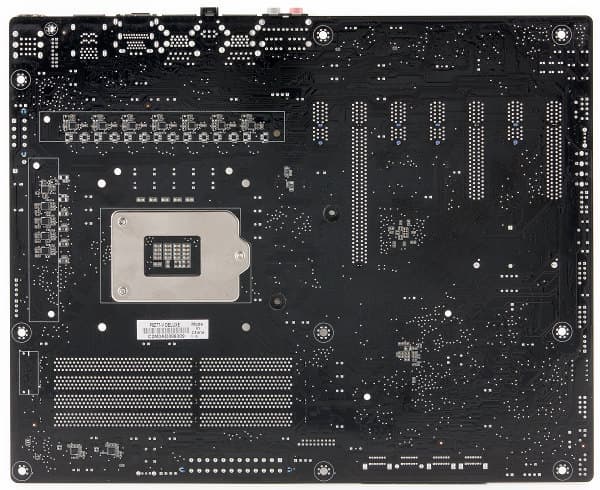

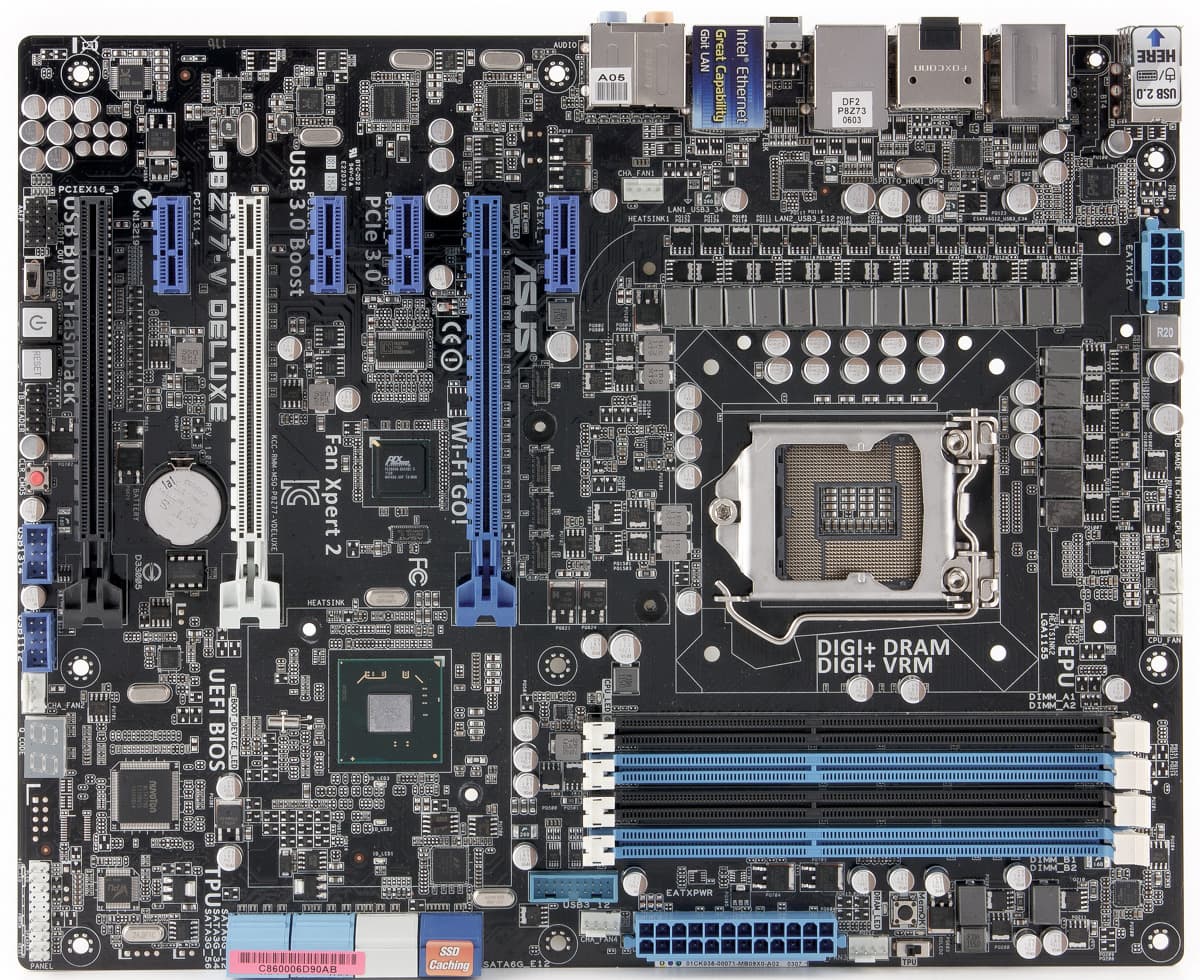

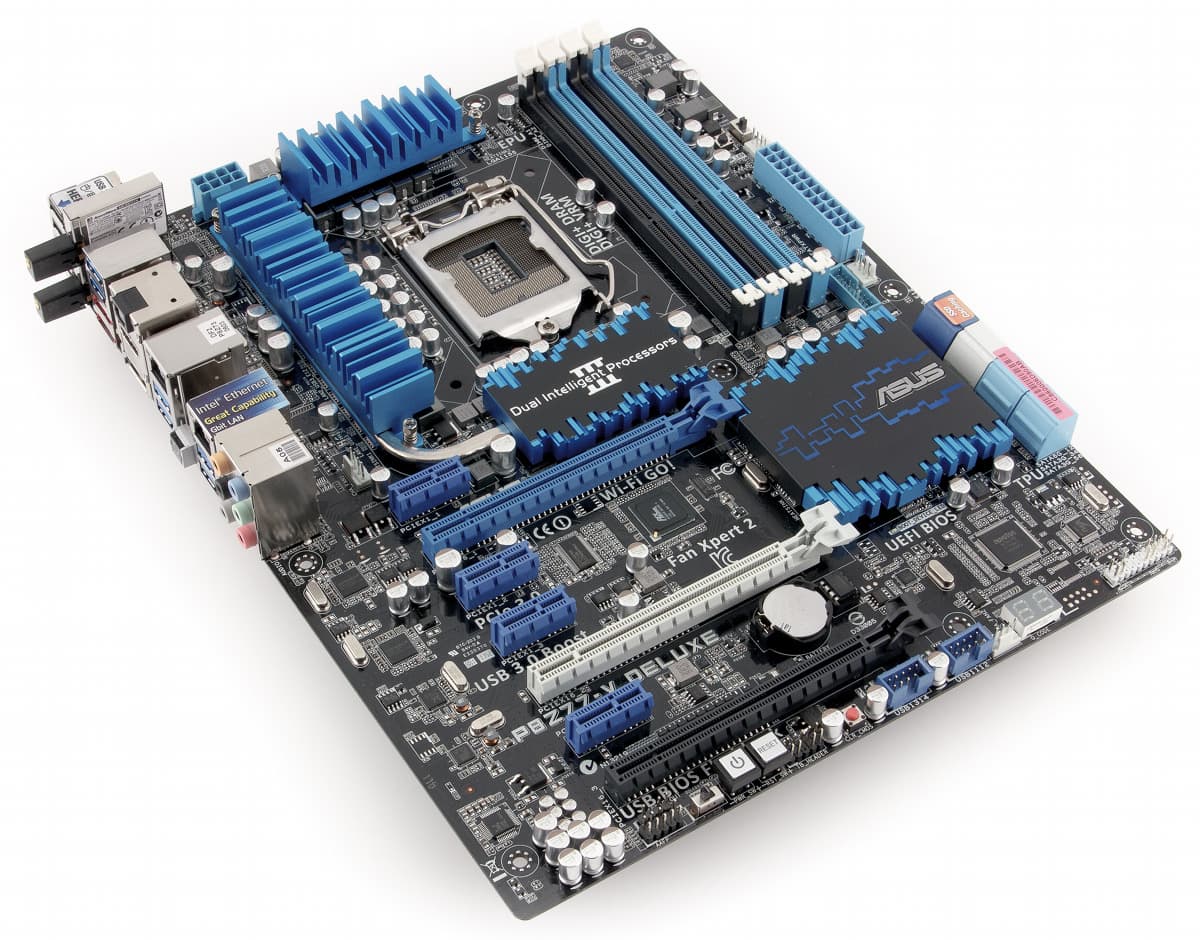

Цветовым оформлением данная материнская плата мало отличается от других массовых представителей серии — черный текстолит, синие, голубые, черные и белые разъемы и радиаторы. Плата имеет стандартный размер ATX 304×244 мм и закрепляется в корпусе на девяти винтах.

С процессорным разъемом LGA1155 все ожидаемо — он работает со всеми современным процессорами с кодовыми названиями Sandy Bridge и Ivy Bridge. Свободного пространства около сокета немного, но аналогичное замечание касается и большинства других современных плат. Некоторые послабления вызваны размещением первого слота для видеокарты на втором месте от процессора. Что касается памяти, то здесь есть 65 мм от центра разъема до второго слота, чего будет вполне достаточно многим хорошим кулерам. В любом случае держите в уме эти особенности при выборе системы охлаждения процессора.

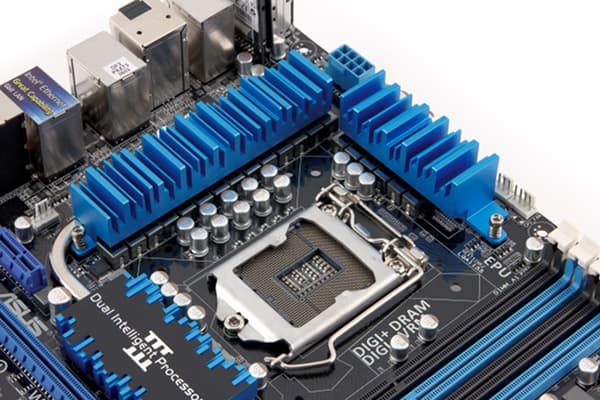

Процессорный сокет материнской платы ASUS P8Z77-V Deluxe

Конфигурация слотов оперативной памяти стандартная: четыре разъема для модулей DDR3. В P8Z77-V Deluxe использовано решение «T-Topology», что может пригодиться при работе на высоких частотах (заявлена совместимость с 2600 МГц и выше в режиме разгона). В руководстве пользователя приводится достаточно большой список проверенных модулей. Тестовые модули легко заработали на своем профиле XMP с частотой 2133 МГц после изменения настроек BIOS. Защелки слотов ASUS использует «односторонние», что скорее является вопросом вкуса, чем технической особенностью. Как и у других продуктов компании, технология и кнопка MemOK! могут помочь с запуском системы с нестандартными модулями памяти.

Конфигурация слотов расширения отвечает современным запросам. Для видеокарт есть два «процессорных» слота PCIe x16 с поддержкой версии 3.0 и режимов 16+0 и 8+8. Они расположены так, что возможна установка пары ускорителей с трехслотовыми системами охлаждения. Учитывая, что в ATX предусмотрено максимум семь слотов, в такой сложной ситуации для остальных карт остается только один слот PCIe x1, подключенный к чипсету. Плата поддерживает SLI и CrossFireX, а также технологии компании LucidLogix.

Для требовательных к скорости карт расширения можно использовать третий слот формата PCIe x16, к которому подведены четыре линии версии 2.0 от чипсета. Более простые устройства могут быть установлены в оставшиеся четыре слота PCIe x1. Учитывая ограниченные возможности чипсета и наличие большого количества дополнительных контроллеров, производитель использовал коммутатор PLX PEX8606. Он позволяет использовать одновременно практически все разъемы. Единственная блокировка касается совмещения второго слота PCIe x1 (который все равно обычно закрыт системой охлаждения видеокарты) и внешнего контроллера Marvell SATA 6 Гбит/с. Безусловно, такое решение можно только приветствовать — расширять конфигурацию ПК можно будет гораздо свободнее. Хотя, конечно, надо понимать, что коммутатор не может изменить общую производительность шины PCIe чипсета, а только увеличивает число одновременно работающих устройств.

Плата поддерживает технологию USB BIOS Flashback, позволяющую перепрошить BIOS с флешки без участия процессора и оперативной памяти. Нужно только свериться с руководством для определения нужного порта USB на задней панели, а кнопку там же на задней панели найти очень легко. Так что установка микросхемы флэш-ПЗУ на панельку, пожалуй, избыточна. Контроль процесса включения системы можно осуществлять по красным светодиодам около основных элементов (процессора, памяти и т. п.) и по индикатору кодов POST.

Отметим наличие на плате кнопок включения и перезагрузки. Они расположены на нижнем краю и при установке платы в корпус могут возникнуть сложности с доступом к ним — слишком плотная группа получилась для аудиоконнекторов и портов USB. Аналогичное замечание касается кнопки сброса настроек CMOS. А вот для стандартных проводов с кнопками и индикаторами корпуса прямо раздолье — около них нет никаких высоких элементов.

Единственный не описанный в руководстве разъем называется TB_HEADER и, видимо, связан с технологией Tunderbolt. Впрочем, вариант дополнительного приобретения специального адаптера для реализации этого, пока редкого, интерфейса представляется маловероятным.

Схемы питания и охлаждения

Данный раздел практически полностью повторяет обзор P8Z77-V Pro. Подключение блока питания осуществляется через разъемы на 24 и 8 контактов (допускается использование конфигурации 24+4). Расположены они достаточно удобно на краях платы. Система питания основана на специализированных микросхемах Digi+, но в этот раз число фаз немного больше — 16 для процессора, четыре для графического ядра и две на оперативную память. Название технологии не изменилось — «Dual Intelligent Processors 3». Учитывая такое большое число фаз, нагрев элементов системы питания с любым процессором в штатных режимах будет невысоким.

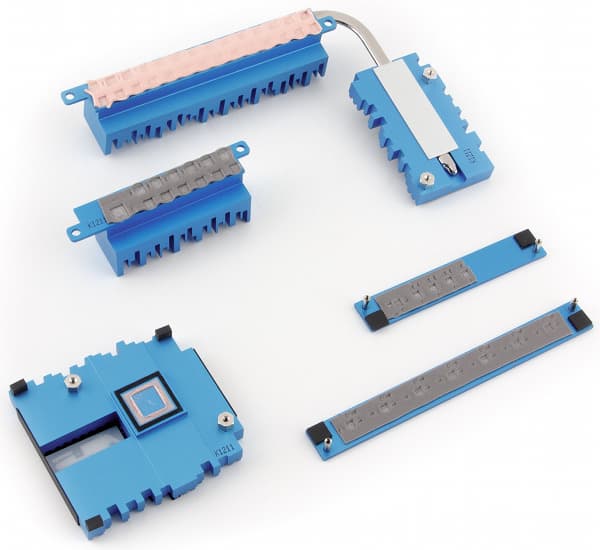

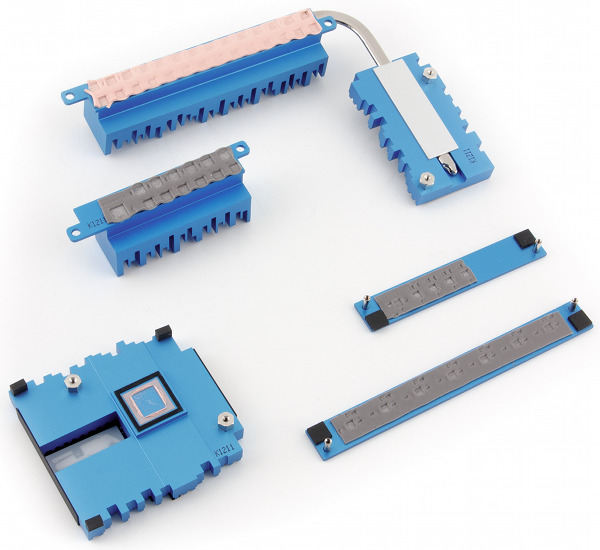

Для охлаждения используются два алюминиевых радиатора, установленных на винтах с использованием пластин с обратной стороны платы. Дополнительно используется еще один небольшой радиатор, соединенный с одним из основных тепловой трубкой. Это скорее маркетинговое решение, чем реальная необходимость. На чипсете установлена знакомая алюминиевая пластина, маленькая высота которой компенсируется достаточно большой площадью. Отметим наличие на радиаторе логотипа производителя с подсветкой голубым светодиодом. На открытом стенде с жидкостной СО на процессоре Intel Core i7-3770K в штатном режиме под нагрузкой утилиты LinX радиаторы без проблем справляются с охлаждением элементов цепей питания.

Радиаторы материнской платы ASUS P8Z77-V Deluxe

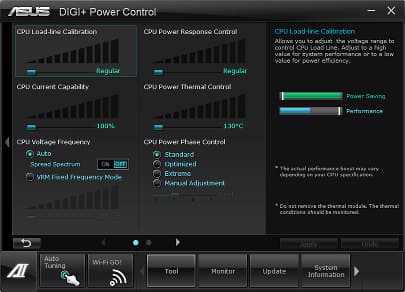

На плате можно обнаружить переключатель EPU, который предназначен для «интеллектуального управления энергопотреблением». В погоне за новыми функциями компания решила оставить и известные по прошлым продуктам названия и технологии, так что в результате пользователь получает сразу несколько инструментов для решения сходных задач, что скорее неудобно, чем интересно. Кроме указанного переключателя, в AI Suite II есть программы EPU и Digi+ Power Control, а взаимодействие всех этих инструментов плохо поддается описанию.

Плата поддерживает технологию Fan Xpert 2 для управления скоростью работы вентиляторов с целью оптимизации уровня шума с одновременным обеспечением требуемого теплового режима в корпусе. Для вентиляторов предусмотрено шесть разъемов: два для процессорных и четыре для корпусных. Все они четырехконтактные с контролем и автоматическим управлением скоростью вращения, которое настраивается через BIOS Setup (для этого используются датчики температуры процессора и материнской платы). Расположение разъемов вполне можно признать оптимальным для большинства конфигураций.

BIOS

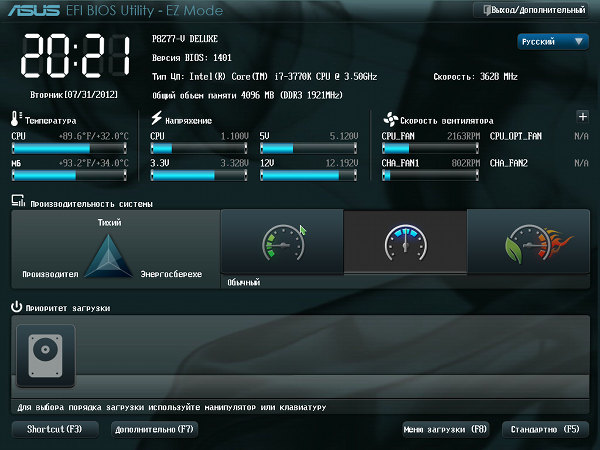

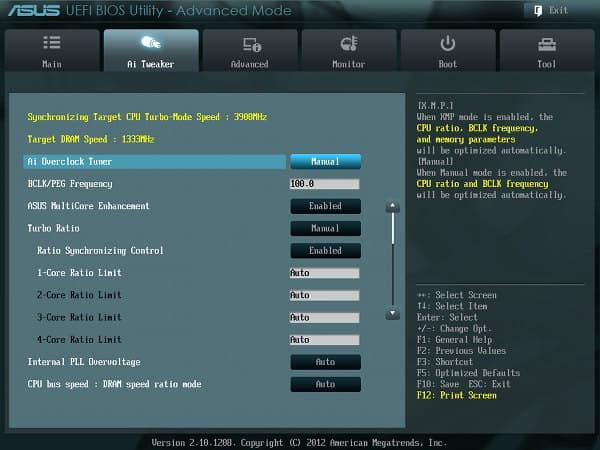

BIOS основан на коде AMI и использует технологии UEFI. Работать с ним можно с использованием мышки. Есть переводы на несколько языков, включая русский. Проблему со странным шрифтом уже решили, так что желающие могут пользоваться родным языком. При первом входе пользователь видит простой одностраничный вариант «EZ Mode». В нем можно уточнить конфигурацию системы, состояние датчиков, выбрать порядок устройств загрузки операционной системы.

Полный набор опций доступен в режиме «Advanced Mode». Название и состав разделов мало отличаются от других массовых продуктов ASUS:

  • Main — проверка версии BIOS, конфигурации процессора и памяти, изменение времени и даты, установка паролей доступа к системе и BIOS;
  • Ai Tweaker — настройки частот, напряжений, множителей, таймингов, системы питания и режимов для разгона и оптимизации системы;
  • Advanced — установка параметров CPU/PCH/SA, настройка SATA и USB, внешних контроллеров;
  • Monitor — мониторинг датчиков системы, настройка Q-Fan для управления скоростью вентиляторов;
  • Boot — параметры загрузки ОС, выбор устройств;
  • Tool — доступ к утилите прошивки BIOS EZ Flash, управление профилями разгона, отображение информации из SPD модулей памяти, настройка Drive Xpert для контроллера Marvell.

Если не заниматься разгоном, то в большинстве случаев ничего менять в BIOS не придется. Да и начинающим энтузиастам вполне может хватить утилит под Windows.

BIOS у ASUS получился простой и достаточно удобный. Не думаем, что с ним могут возникнуть какие-то серьезные проблемы. В тестировании использовалась версия BIOS 1401.

Функциональность

Традиционно, в модификации Deluxe у ASUS стараются реализовать все самые современные технологии и стандарты. Причем не просто для галочки, а в большом (иногда даже избыточном) количестве — так, чтобы пользователь никогда не встретился с недостатком портов для подключения чего-либо. Напомним, что в данной модели была использована специальная микросхема-коммутатор для возможности одновременного использования внешних контроллеров и слотов расширения.

Основной платы служит современный чипсет Intel Z77. Задействованы все его контроллеры SATA — два порта 6 Гбит/с и четыре 3 Гбит/с выведены на внутренние разъемы платы. Они расположены под углом и не будут мешать установке крупных видеокарт. А вот для подключения кабелей к ним, возможно, придется демонтировать видеокарты. Данные порты поддерживают создание массивов RAID и фирменные технологии компании Intel. Дополнительно для подключения накопителей могут быть использованы два порта SATA 6 Гбит/с, реализованные на базе контроллера Marvell 88SE9128. Не очень понятно, чем обусловлен выбор этого немолодого контроллера — возможно, дело в поддержке фирменной утилиты кэширования с использованием SSD. Но для этого нужно подключить и жесткий диск, и SSD к портам этого контроллера. В дополнение к перечисленным восьми внутренним портам есть также два порта eSATA 6 Гбит/с на контроллере ASMedia ASM1061. При работе с дисками большого объема пригодится технология ASUS Disk Unlocker.

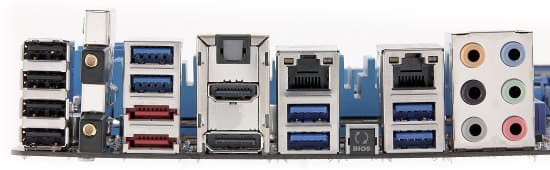

С портами USB также все великолепно. Чипсетный контроллер USB 2.0 представлен в виде четырех портов на задней панели и двух парных коннекторов для подключения к корпусным разъемам. Четыре чипсетных порта USB 3.0 также разделены: два находятся на задней панели, а два реализованы в виде внутреннего разъема на плате. Дополнительные четыре порта USB 3.0 реализованы парой микросхем ASMedia ASM1042. Отметим, что для портов версии 3.0 на дискретных контроллерах поддерживается работа в режиме UASP, а один из чипсетных позволяет быстро заряжать мобильные устройства благодаря функции USB Charger+.

Плата имеет сразу два гигабитных сетевых контроллера — для этого установлены микросхемы Intel 82579V и Realtek RTL8111F. Скорее всего, второй был выбран, исходя из позиционирования платы, а не ради экономии: сразу два контроллера Intel можно встретить на более «профессиональных» платах серии. С сетевыми адаптерами может использоваться утилита Network iControl, предназначенная для оптимизации приоритетов и трафика, но, на наш взгляд, практической пользы от нее мало.

Звуковой контроллер представлен микросхемой Realtek ALC898, поддерживающей режимы до 7.1. На плате реализован стандартный набор аналоговых входов-выходов на задней панели, есть оптический цифровой выход, внутренние разъемы для корпуса и дополнительный выход S/PDIF. Есть поддержка звуковых дорожек дисков Blu-ray с выводом по HDMI, технологии DTS Connect для передачи многоканального звука по цифровому интерфейсу и набора «улучшателей» DTS UltraPC II. Встроенный в процессор графический контроллер в данной плате можно использовать только с цифровыми выходами — есть HDMI 1.4a и DiplayPort 1.1a.

В данной модели производитель также реализовал беспроводные интерфейсы Wi-Fi и Bluetooth. Для этого установлен модуль специального фирменного формата для современной серии плат ASUS. Он устанавливается в разъем около задней панели, причем правильно закрепить его можно только с наружней стороны корпуса. На компактной плате под экранами находится «половинная» miniPCIe с парой микросхем Broadcom — контроллером Wi-Fi BCM43228 на шине PCIe x1 с поддержкой двух диапазонов (2,4 и 5 ГГц) и скоростей до 300 Мбит/с и чипом Bluetooth BCM20702A0 на шине USB. Для последнего производитель материнской платы заявляет о поддержке версий протокола 3.0+HS и 4.0. Наиболее интересным из этого является «+HS», что говорит о возможности передачи данных с высокой скоростью по каналу Wi-Fi после первоначального согласования параметров по Bluetooth. К сожалению, нам не удалось найти никаких подтверждений о поддержке этого режима установленным модулем. Возможно, что реальная проверка помогла бы определиться с этим вопросом, но второго аналогичного адаптера у нас, к сожалению, не нашлось. Так что оставляем этот вопрос до следующего раза. Отметим, что в качестве стека используется популярный продукт Widcomm. Антенны подключаются фирменными коннекторами и имеют магниты в основании, что позволяет легко закрепить их на металлическом корпусе ПК. В выступающих элементах платы находятся светодиоды статуса беспроводных соединений.

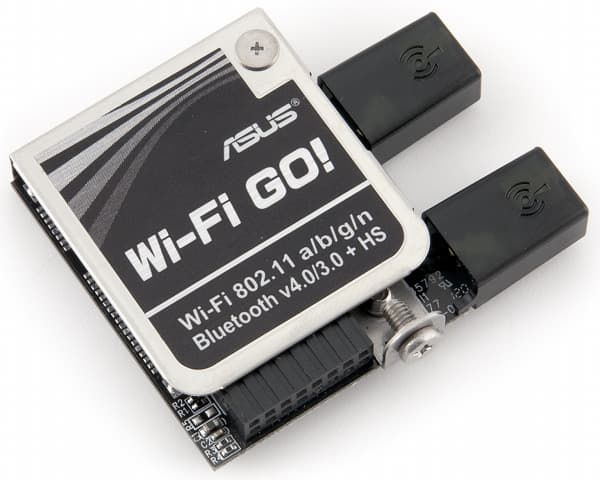

Беспроводной модуль материнской платы ASUS P8Z77-V Deluxe

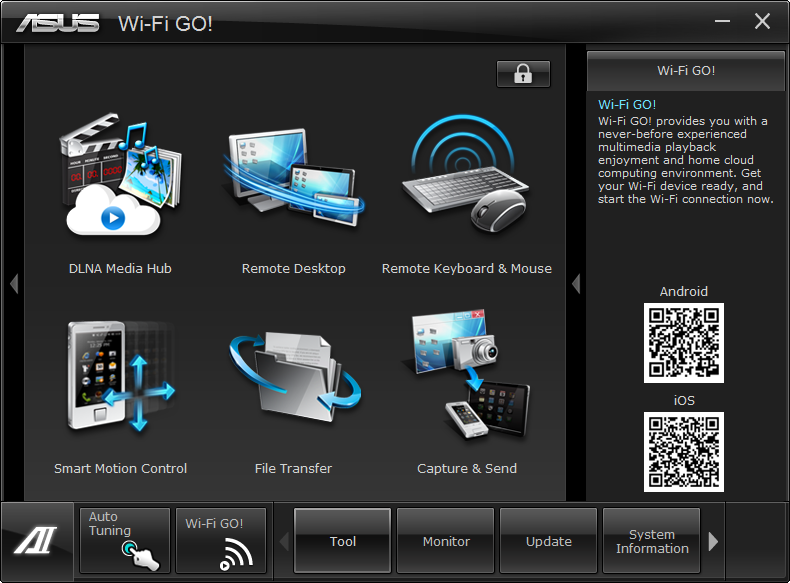

Что касается Wi-Fi, то поддержка двух диапазонов и режима 2T2R позволяет получить реальные скорость приема и передачи на уровне 15-20 МБ/с (проверялось с роутером ASUS RT-N66U), что достаточно неплохо. Дополнительное комплектное программное обеспечение позволяет создать на базе материнской платы точку доступа, а программное обеспечение Wi-Fi Go! поможет обмениваться файлами с мобильными устройствами, использовать их для доступа к удаленному рабочему столу, работать с протоколом DLNA. К сожалению, настроек для режима точки доступа немного — только имя сети и пароль. Диапазон выбрать нельзя, а доступ осуществляется в режиме трансляции адресов, а не моста, что может доставлять определенные неудобства.

Благодаря дискретным контроллерам общий список возможностей платы выглядит очень привлекательно для тех, кому требуется система с широкими возможностями подключения периферийных устройств:

  • 8 портов USB 3.0: два чипсетных на задней панели, два чипсетных на внутреннем разъеме, четыре на базе двух микросхем ASMedia ASM1042 (PCIe x1) на задней панели;
  • 8 портов USB 2.0: все на базе основного чипсета, четыре на задней панели, два по два на внутренних разъемах;
  • 4 внутренних порта SATA 6 Гбит/с: два чипсетных, два на базе микросхемы Marvell 88SE9128 (PCIe x1);
  • 4 внутренних чипсетных порта SATA 3 Гбит/с;
  • 2 порта eSATA 6 Гбит/с на задней панели на базе микросхемы ASMedia ASM1061 (PCIe x1);
  • гигабитный сетевой контроллер на базе микросхемы Intel 82579V (PCIe x1);
  • гигабитный сетевой контроллер на базе микросхемы Realtek RTL8111F (PCIe x1);
  • интегрированный звук на базе HDA-кодека Realtek ALC898 формата 7.1, с аналоговыми выходами и оптическим цифровым разъемом на задней панели платы, дополнительным разъемом S/PDIF-Out на текстолите и универсальным разъемом для подключения разъемов на корпусе;
  • контроллеры Bluetooth и Wi-Fi (два диапазона, до 300 Мбит/с) на специальной плате (используются микросхемы Broadcom BCM20702 (USB) и BCM43228 (PCIe x1) соответственно).

Уже по объему списка можно понять, что пользователю данной платы не придется устанавливать никаких дополнительных контроллеров в большинстве сценариев использования продукта. Более того, ASUS P8Z77-V Deluxe сможет обеспечивать его потребности по работе с актуальными периферийными устройствами в течение длительного срока.

Возможности разгона

Рассматриваемая плата имеет достаточно мощную систему питания и большое количество настроек в BIOS Setup для обеспечения эффективного разгона процессора, встроенного графического ядра и оперативной памяти. В то же время, в данном случае скорее стоит говорить о «бесплатном бонусе» для пользователей, чем о действительно оверклокерском продукте. Все-таки наличие большого числа дополнительных контроллеров может ему мешать, да и на стоимость системы влияет существенно. Так что рассмотрим только варианты простого разгона с использованием комплектной фирменной программы TurboV EVO.

Напомним, что в данном тесте использовался процессор Intel Core i7-3770K, жидкостная система охлаждения Corsair Hydro Series H100, модули памяти Kingston DDR3-2133, блок питания Enermax Revolution 87+ 750 Вт, дополнительный вентилятор CoolerMaster для цепей питания. Проверка режимов разгона проводилась программой LinX со стандартными настройками.

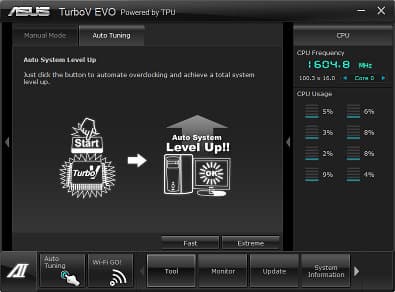

Режим «Fast» утилиты TurboV EVO позволил менее чем за минуту получить на тестовом Ivy Bridge частоту более 4,2 ГГц (турбо-множители 41, опорная частота 103 МГц) под нагрузкой. Все механизмы энергосбережения остались работоспособны, так что в простое частота сбрасывалась более чем в два раза. В случае использования режима «Extreme», оптимизация для которого заняла больше времени, удалось получить еще немного мегагерц. Итоговый результат составил более 4,5 ГГц (43×105,4). Не очень понятна выбранная программой стратегия повышения базовой частоты с процессором серии K и отсутствие попыток повысить напряжение, но в целом результат неплохой.

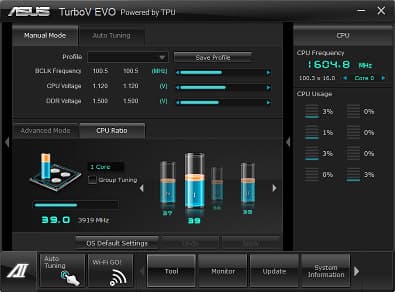

Ручные настройки в той же программе позволяют легко получить с этим процессором 4,7 ГГц (больше мы не пробовали) повышением множителей и напряжения. Так что по этому параметру рассматриваемая материнская плата явно может считаться неплохим выбором, если есть желание сэкономить на процессоре и разогнать более доступную модель для достижения необходимой производительности. Единственное, что не понравилось в утилите — отсутствие штатных значений параметров (в частности, напряжений) на экране настройки. В случае нескольких попыток разгона и работы со многими опциями сразу можно легко запутаться. Также немного неудобно вынесение параметров работы контроллеров питания Digi+ в отдельную утилиту.

Отметим, что плата оказалась несовместима с программой Intel Extreme Tuning Utility, но штатная TurboV EVO вполне способна ее заменить. В BIOS Setup предусмотрена работа с профилями разгона и автоматический сброс настроек в случае неудачи.

Упомянем также о переключателе TPU, расположенном около слотов оперативной памяти. Судя по описанию, он может быть использован для некой «оптимизации частот». На наш взгляд, при наличии настроек в BIOS Setup и утилиты TurboV EVO он скорее может запутать пользователя, чем принести пользу.

Заключение

Плата ASUS P8Z77-V Deluxe представляет собой современное универсальное решение с существенно расширенными установкой дискретных контроллеров возможностями. Общий список насчитывает 10 портов SATA (два из них внешние), 8 портов USB 3.0, 8 портов USB 2.0, два гигабитных сетевых контроллера, звуковой чип, двухдиапазонный адаптер Wi-Fi стандарта 802.11n и контроллер Bluetooth. При этом специальные решения позволяют использовать практически весь этот набор одновременно с устанавливаемыми в слоты расширения платами, несмотря на относительно небольшое число линий PCIe в чипсете. Добавим к этому поддержку современных процессоров для LGA1155 и наличие двух графических слотов PCIe x16 3.0 для реализации многочиповых графических конфигураций. Сложно представить, что пользователь сможет задействовать сразу все эти возможности в свежесобранном ПК, но нет сомнения, что их разнообразие может согревать душу определенной категории покупателей.

Компания также не забыла и про начинающих энтузиастов: усиленная цифровая схема питания и удобное программное обеспечение позволят добиться неплохих результатов разгона процессора. Но есть у подобного решения и очевидный минус. Материнские платы компании ASUS и так не отличаются привлекательной стоимостью, а версии Deluxe способны побороться за звание самых дорогих в своем классе. В качестве варианта использования рассмотренного продукта можно предложить универсальный/мультимедийный/игровой домашний компьютер высокого класса, когда стоимость не является одним из основных параметров при выборе конфигурации.
