ASUS P6T Deluxe (OC Palm edition) — системная плата на базе чипсета Intel X58


Предуведомление о кратких обзорах

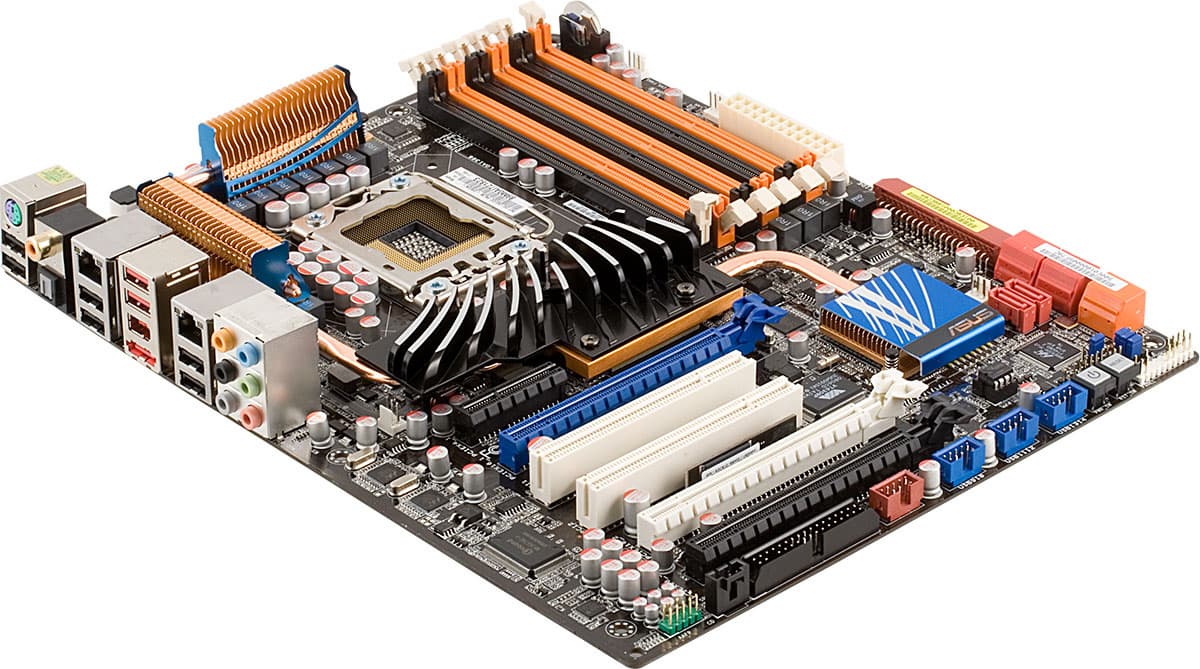

Галерея фотографий платы

Конечно, ASUS P6T Deluxe, как первая побывавшая в нашей лаборатории плата с сокетом Socket 1366, обречена на повышенное внимание. Слишком много серьезных новых технологий воплотилось в этой платформе, так что интерес к новой процессорной микроархитектуре, новому семейству процессоров, новому сокету, новому чипсету и пр. неизбежно вызывает интерес и к основе платформы, позволяющей собрать и проверить в деле все вышеперечисленное. Мы же в данном случае дадим ссылку на обзор чипсета Intel X58, пообещаем раскрыть подробности, касающиеся непосредственно процессоров, в отдельной статье совсем скоро, а сами постараемся сосредоточиться на материнской плате как таковой.

Модели Deluxe в нынешнем ассортименте ASUS представлены, если так можно выразиться, «обычными» топовыми платами. То есть такая модель гарантированно полностью реализует богатые возможности чипсета и расширяет их до уровня выше среднего — например, имеет дополнительный контроллер FireWire и разведенные на задней панели цифровые порты для вывода звука. В коробке такой платы однозначно присутствуют все необходимые кабели и переходники питания, а также пара планок расширения функциональности; сама плата аккуратно изготовлена, имеет неординарную систему охлаждения и качественный подбор электронных компонентов. Богатые возможности для разгона и тонкой настройки системы при помощи BIOS Setup и красивых фирменных утилит автоматически подразумеваются. Но при этом плата все-таки не теряет «человеческого вида»: не имеет доминирующей в окружающем пространстве системы охлаждения чипсета, слоты расширения и периферийные порты не принесены в жертву какой-то одной специфической идее или технологии, цена остается в разумных рамках, хотя и в непосредственной близости от их верхней границы.

Словом, такую плату можно со спокойной совестью рекомендовать не особо стесненным в средствах знакомым — или уделить немного времени более тщательному подбору конфигурации и взять похожую модель, возможно, тоже от ASUS, но на ступеньку ниже по престижности и стоимости.

Особенности платы

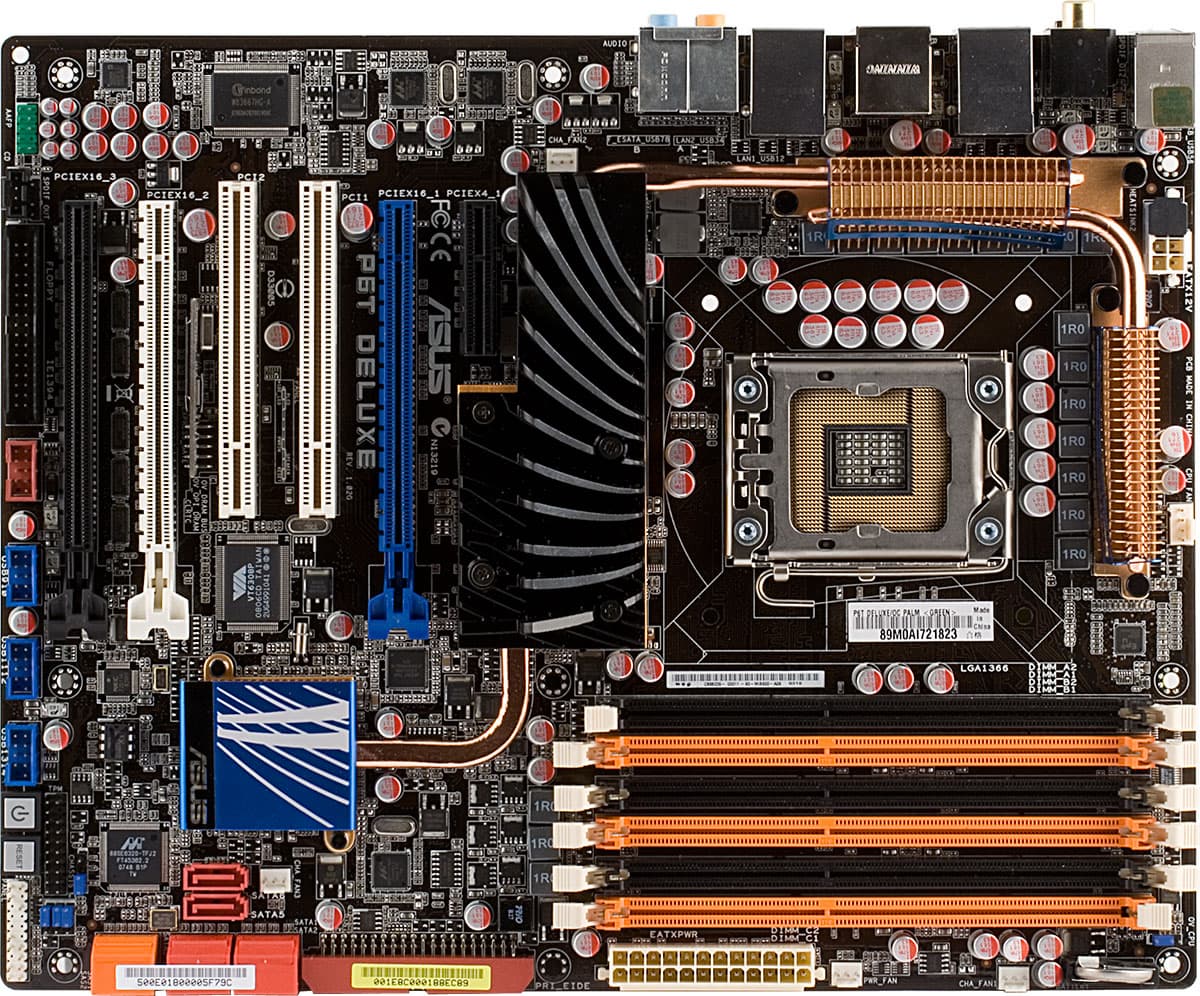

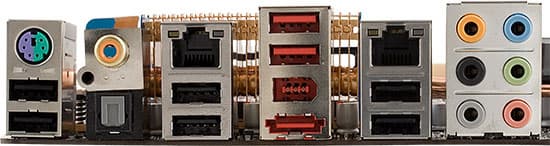

Хотя плата, конечно, выделяется новым процессорным сокетом, да и 6 слотов для памяти встретишь не каждый день, в целом разводка никаких сюрпризов не содержит. Понятно, что топовая модель на топовом чипсете будет скорее предлагать максимальное число перспективных технологий, чем заботиться о поддержке старых, так что один комбинированный разъем PS/2 на задней панели и 2 слота PCI — это еще очень неплохой вариант для фанатов старой периферии. Зато слотов PCIEx16 на плате 3 штуки, что позволяет объединить три видеокарты в CrossFireX или организовать стандартную спарку видеоускорителей SLI или CrossFireX. Обратите внимание, что 3-way SLI не поддерживается — платы на базе X58 в индивидуальном порядке получают сертификацию NVIDIA для поддержки тех или иных режимов SLI (полученный от NVIDIA ключ прошивается в BIOS, а при работе его проверяет драйвер ForceWare), и, конечно, стоимость этой сертификации прямо пропорциональна разрешенным возможностям. Конфигурация скорости слотов зависит от числа установленных карт и настроек в BIOS Setup, максимальный режим — x16+x8+x8 или x16+x16+x1.

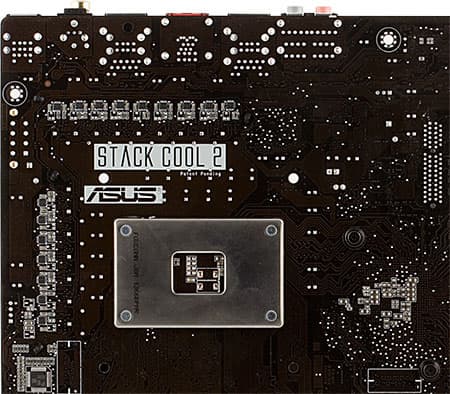

по фотографии оборотной стороны платы можно убедиться, что сокет теперь крепится к металлической пластине, а не просто методом поверхностного монтажа

Преобразователь питания процессора типичен для последних плат компании, сочетая 16-канальную схему на 2 полевых транзисторах с пониженным показателем RDS(on) (сопротивлением открытого канала) в каждом канале, полимерные конденсаторы японского производства и дроссели с ферритовым сердечником. Аналогичные конденсаторы и дроссели используются и во всех остальных цепях платы, а кроме того, двухканальная схема применена для стабилизатора питания контроллера памяти и шины QPI в процессоре и трехканальная — для стабилизатора питания собственно модулей памяти. При работе с неполной нагрузкой фирменная технология EPU-6 Engine позволяет, в числе прочих возможностей энергосбережения, уменьшать число активных каналов в ШИМ-контроллере стабилизатора питания, что обеспечивает некоторый дополнительный выигрыш в тепловыделении, хотя и не слишком заметный (по результатам тестов наших коллег).

Система охлаждения чипсета и прочих горячих набортных компонентов типичная для топовых моделей. Как мы уже говорили в представлении чипсета Intel X58, тепловыделение северного моста находится на уровне предыдущих чипсетов среднего уровня, так что каких-либо особых подходов к охлаждению не требуется, ну а 16-канальная схема стабилизатора питания процессора равномерно распределяет максимальную нагрузку на значительное число полевых транзисторов, поэтому им повышенного внимания уделять тоже не нужно. Тем не менее, без кулера на тепловых трубках дело, разумеется, не обошлось. Правда, толстую медную пластину в основании радиатора северного моста, в которую впаяны тепловые трубки, украшает какое-то странное навершие с претензией на эффективное использование воздухотока от процессорного кулера, но мы склонны больше считать его декоративным элементом. В остальном схема вполне рабочая, и, судя по тактильно невысокому нагреву радиаторов, имеющая существенный запас на случай разгона — впрочем, при разгоне процессоров микроархитектуры Nehalem повышать напряжение и частоту работы северного моста необходимости нет.

Отметим, что на плате, как и на всех последних топовых продуктах ASUS, реализована технология Express Gate SSD с интегрированным на текстолит флеш-накопителем. В данном случае мы увидели в очередной раз обновленную оболочку Splashtop (на основе Linux) с немного расширенными возможностями, но в целом решающего перелома в функциональности этого решения не произошло, так что пока нам остается лишь ограничиться описанием Express Gate SSD в обзоре ASUS P5Q Deluxe и заключить, что из стадии игрушки для фанатов эта технология еще не вышла.

Возможности мониторинга напряжений и температур у платы скромно-заурядные, а вот регулировка вращения всех вентиляторов отменная, расширяемая при помощи утилиты Fan Xpert под Windows до разумного максимума достижимого. Совершенно естественно, что фанатам разгона набор фирменных утилит компании и BIOS Setup предлагают широчайшие просторы для самореализации; мы же здесь на этих деталях останавливаться не станем.

Комплект поставки платы полный, но без излишеств, обеспечивающий все необходимое для реализации возможностей платы, включая два кабеля (с переходниками питания) для подключения дисков SAS и необязательный кулер для установки на один из радиаторов системы охлаждения.

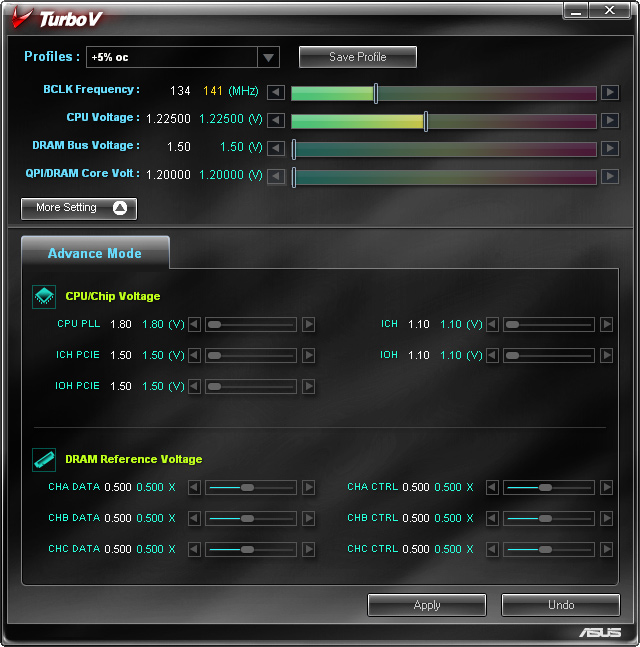

Среди фирменных утилит ASUS, о которых можно прочитать, например, в обзоре модели P5Q Deluxe, нам встретилась одна новая — TurboV. Это вполне привычного вида и функциональности приложение, отвечающее за разгон на лету и индикацию текущих частот и напряжений, подлежащих изменению при разгоне (при использовании Core i7 Extreme Edition дополнительно можно изменять процессорный множитель). Важной особенностью утилиты является возможность ее взаимодействия с программным обеспечением OC Palm, о котором речь пойдет ниже.

В комплекте поставки нашей модели (напомним, ее полное название содержит добавку «OC Palm edition») есть дополнительный компонент, который нам раньше не встречался. Это маленький пластиковый корпус с закругленными краями, имеющий размер обычного КПК, с ЖК-экранчиком и несколькими кнопками. Собственно, именно этот выносной модуль и называется OC Palm (первый термин, по-видимому, должен означать «overclocking»).

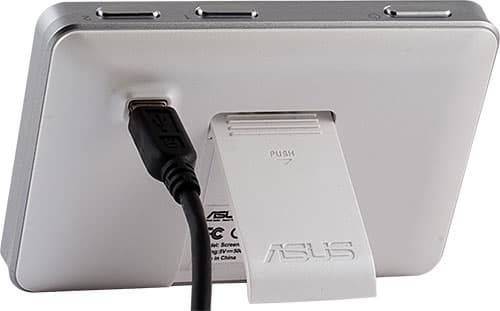

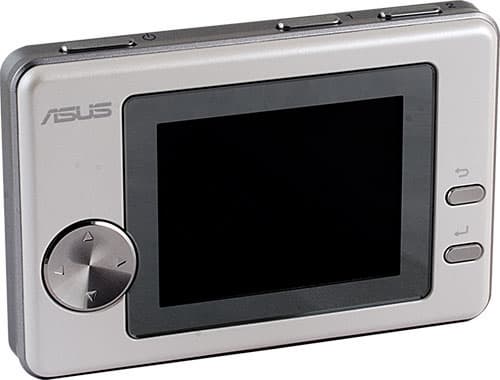

Выносным мы называем этот модуль потому, что без платы он не функционирует. Подключение к плате производится посредством стандартного USB-кабеля (на устройстве разъем mini-USB), к любому порту задней панели. Для манипуляций OC Palm удобнее держать в руках, а после можно положить на стол, прислонить к чему-нибудь или опереть на выдвижную ножку.

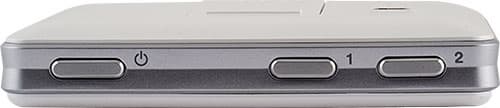

Кнопки, как видите, находятся не только на передней панели устройства, но и сверху.

Интерфейс процесса разгона при помощи OC Palm           Интерфейс главного меню OC Palm

Теперь о том, зачем же нужен этот модуль. Как ни смешно, но отраженная в названии тема разгона действительно входит в перечень функциональных возможностей OC Palm. Нажатием кнопок на верхнем торце корпуса можно увеличивать или уменьшать базовую частоту, задающую через набор множителей частоту процессора, шины QPI и контроллера памяти. Разгон (или торможение) выполняется немедленно, в реальном времени, а текущая выставленная частота BCLK отображается на экране, который для выполнения этой функции на время выходит из режима текущей индикации. Если разгон (особенно таким способом) вас не интересует, то модулю все еще можно найти применение, выбрав режим работы через главное меню.

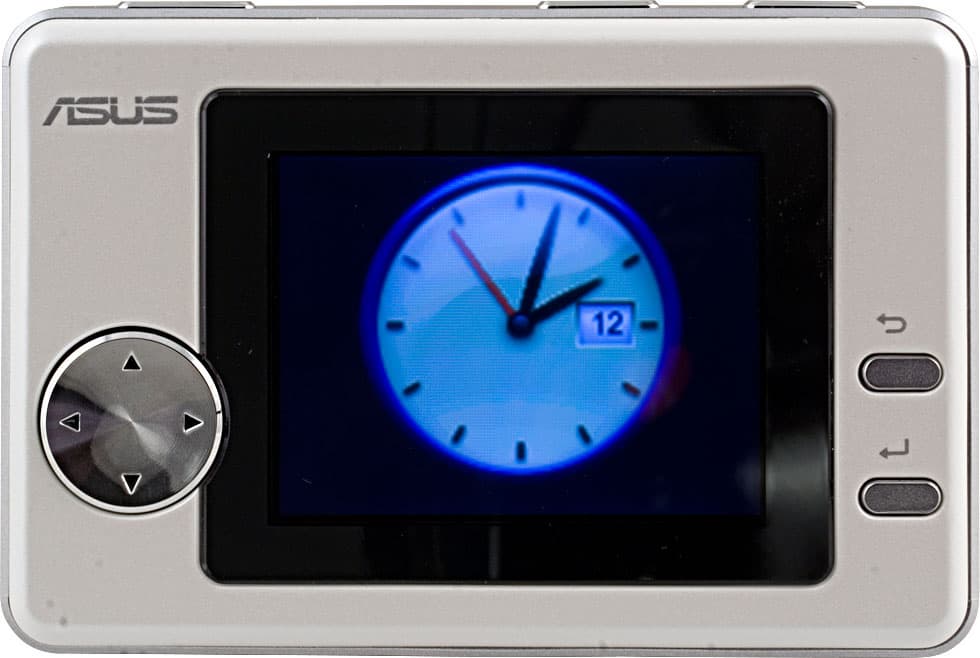

Интерфейс утилиты TurboV при работе на OC Palm           Изображение виджета «Часы» на OC Palm

В список поддерживаемых приложений для работы с OC Palm входят упомянутая выше TurboV (экран просто отображает текущее состояние 4 отслеживаемых параметров, причем размер шрифта подобран неудачно), фирменная утилита мониторинга (при попытке запуска которой приложение вылетало с ошибкой, но общая идея его применения и так ясна) и Yahoo! Widgets.

Изображение виджета «Погода» на OC Palm           Изображение виджета «Календарь» на OC Palm

Действительно, из числа установленных на компьютере виджетов Yahoo! Widgets можно отобрать те, которые будут запускаться на экране OC Palm. На представленных фотографиях устройство запечатлено при работе взятых наугад виджетов для отображения прогноза погоды, текущего времени в виде аналоговых часов и простенького календарика с заметками. Как можно убедиться по увеличенным фотографиям, выглядит это довольно неплохо.

А теперь о недостатках такого решения. Ну, про цену говорить не будем, хотя версия платы OC Palm edition дороже минимум на 1000 рублей. Нас крайне огорчили скудные возможности выносного модуля. Да, почти все недостатки можно списать на неотлаженность новинки (ошибку с размером шрифтов и вылеты утилиты мониторинга — так уж точно). Но что и со стандартным и довольно успешным Windows-приложением не смогли толком наладить связь — это совсем грустно. Во-первых, отображаемый на экранчике устройства виджет должен быть непременно открыт (а не просто запущен) на рабочем столе Windows — таким образом, теряется возможность вывести на OC Palm полезную информацию, не загромождая при этом рабочий стол. Во-вторых, никакого взаимодействия с запущенным виджетом OC Palm обеспечить не может, даже элементарного листания календаря или навигации по списку его заметок, хотя если осуществлять эти операции с виджетом на рабочем столе при помощи клавиатуры и мыши, экран устройства честно отобразит все выводимые данные.

Итого, пока устройство остается лишь концептом и игрушкой для технических энтузиастов (и, возможно, для некоторых любителей разгона).

Функциональность

Плата основана на чипсете Intel X58 (северный мост X58 и южный ICH10R), о возможностях которого вы можете узнать из обзорной статьи по ссылке. В дополнение к этому на плате реализованы:

  • интегрированный звук, на базе 8-канального HDA-кодека ADI (Analog Devices) AD2000B, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out;
  • 2 сетевых контроллера, на базе микросхем Marvell 88E8056 (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • контроллер IDE/SATA-II, на базе микросхемы Marvell 88SE6111 (интерфейс PCIEx1), с поддержкой 2 устройств ATA133 и 1 порта SATA300, реализованного в данном случае в виде eSATA;
  • контроллер SAS (Serial Attached SCSI) RAID, на базе микросхемы Marvell 88SE6320, с поддержкой 2 дисков и возможностью объединить их в RAID-массив уровней 0 и 1;
  • контроллер FireWire, на базе микросхемы VIA VT6308P (интерфейс PCI), с поддержкой 2 портов (один выведен на заднюю панель).

Поскольку мы впервые сталкиваемся с трехканальным контроллером памяти, стоит сделать некоторые пояснения о возможностях платы (в тесной совокупности с процессором, конечно) в этой области. Допускается одновременная установка любого количества модулей (но, разумеется, не больше 6) DDR3-800/1066, причем контроллер памяти всегда организует двух- или трехканальный доступ для меньшего из объемов памяти в одном из каналов (а остаток уже адресуется в одноканальном режиме). Работа памяти на более высокой частоте возможна, но лишь при увеличенной базовой частоте BCLK (при этом для процессорных ядер и контроллера шины QPI должны быть установлены пониженные множители). К тому же разгон до режима DDR3-1600 и использование данных из профилей XMP допускаются лишь при установке одного модуля на канал. Суммарная емкость памяти может составлять до 24 ГБ, модули с ECC не поддерживаются. Также крайне не рекомендуется устанавливать «оверклокерские» модули памяти, требующие повышенного напряжения (выше 1,65 В) — это может повредить процессор. Узнать более подробные характеристики платы и ознакомиться со списком проверенных на совместимость процессоров, модулей памяти и пр. можно на сайте производителя (ссылки в конце статьи).

SAS-контроллер на материнских платах настольного сегмента рынка нам встречается чуть ли не впервые, ранее в нашу лабораторию попадала лишь плата MSI K9A2 Platinum с такой функциональностью. SAS, что расшифровывается как Serial Attached SCSI (не путать с Server Attached Storage — вариантом организации доступа к системам хранения данных), является нынешним стандартом де-факто в качестве интерфейса подключения высокоскоростных жестких дисков серверного уровня. В то же время, подключение SAS- и обычных SATA-дисков выполняется одинаково, физически это один и тот же разъем контроллера (с точностью до количества портов в разъеме), и SATA-диски даже могут совершенно прозрачно работать при подключении к SAS-контроллеру (но не наоборот: совместимость односторонняя). Подробнее о SAS и совместимости с SATA можно прочитать в нашей базовой статье и других материалах сайта.

Для домашнего же сборщика ПК важно, что SAS-винчестеры, как правило, заметно превосходят по производительности даже самые быстрые SATA-диски — как за счет внутренней организации команд (а у SAS это, естественно, SCSI), так и за счет элементарно более высокой скорости вращения (и, следовательно, обмена данными): обычно у SAS-дисков она составляет от 10000 до 15000 об/мин, в то время как у SATA — от 5400 до 7200 об/мин. Надо ли упоминать, что при этом SAS-диски в целом существенно менее емкие и гораздо более дорогие?

Ни ASUS, ни Marvell не предоставляют технической информации о 88SE6320 и об интерфейсе подключения этого SAS-контроллера. Методом исключения можно предположить, что интерфейсом является PCI Express, а вот о его пропускной способности (количестве линий PCI-E) остается только догадываться и надеяться, что инженеры ASUS подошли к делу ответственно, создав не выставочный экземпляр, а рабочее решение с достаточной пропускной способностью, чтобы RAID-массив из SAS-дисков чувствовал себя комфортно.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire, получив итоговую общую оценку: Очень хорошо (подробнее). Специально отметим, что выбранный для данной платы IDE-контроллер, в отсутствие у современных чипсетов Intel встроенного в южном мосту, проявил себя наилучшим образом, не создав ни малейших проблем с определением оптического накопителя при загрузке системы и под Windows, позволяя успешно выполнить загрузку с CD и т. д.

Производительность

Конфигурация тестовых стендов:

  • Процессоры:
    • Intel Core i7-920 (2,66 ГГц)
    • Intel Core 2 Duo E8200 (2,66 ГГц, FSB 1333 МГц)
  • Память:
    • 2 модуля по 1 ГБ Kingston KHX13000D3LLK2/2G (тестировалась в режимах DDR3-1066 с таймингами 7-7-7-20-1T и DDR3-1333 с таймингами 7-5-5-17-1T)
    • 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4-12-2T)
  • Видеокарта: PowerColor ATI Radeon HD 3870, 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Поскольку это первое появление в нашей лаборатории процессора на базе Nehalem, сравнить напрямую его показатели нам не с чем — точнее, как раз есть с чем, но это тема отдельной большой статьи. Мы же здесь ограничимся показателями Core i7-920 в плате ASUS P6T Deluxe при одноканальном и двухканальном режиме работы встроенного контроллера памяти — к сожалению, на момент тестирования у нас не было возможности организовать трехканальный режим, но, с другой стороны, это тоже тема исследования для отдельной статьи.

ТестCore i7-920/
ASUS P6T Deluxe/
1×DDR3-1066
Core i7-920/
ASUS P6T Deluxe/
2×DDR3-1066
Core 2 Duo E8200/
MSI X48C Platinum/
2×DDR3-1333
Core 2 Duo E8200/
MSI X48C Platinum/
2×DDR2-800
Архивирование в 7-Zip, мин:сек3:553:493:393:45
Кодирование MPEG4 (XviD), мин:сек 2:323:033:03
FarCry (Low@640×480), fps 345475471
FarCry (Highest@1600×1200), fps 171182182
Doom 3 (Low@640×480), fps294299261251
Doom 3 (Highest@1600×1200), fps192193196193

Делать какие-либо выводы о скорости Core i7-920 (в сочетании с ASUS P6T Deluxe или без такового) по полученным цифрам мы решительно отказываемся, так как сходу видны минимум две причины, искажающие «реальную» скорость платформ. Просим воспринимать эти результаты в качестве первой пробы пера новой платформы и рекомендуем дождаться нашей обзорной статьи по Nehalem, в которой всесторонне будет освещен вопрос производительности.

Средняя текущая цена (количество предложений) модели ASUS P6T Deluxe (без модуля OC Palm в комплекте) в московской рознице: Н/Д(0)
Средняя текущая цена (количество предложений) модели ASUS P6T Deluxe (OC Palm edition) в московской рознице: Н/Д(0)

Модель ASUS P6T Deluxe на сайте производителя
Модель ASUS P6T Deluxe (OC Palm edition) на сайте производителя

Плата предоставлена на тестирование производителем.
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor




3 декабря 2008 Г.

ASUS P6T Deluxe (OC Palm edition) — Intel X58

ASUS P6T Deluxe (OC Palm edition) — Intel X58

, ASUS P6T Deluxe, Socket 1366, . , , , , . , . Intel X58, , , , .

Deluxe ASUS , , «» . — , FireWire . , ; , . BIOS Setup . - « »: , - , , .

, — , , ASUS, .

, , , 6 , . , , , PS/2 2 PCI — . PCIEx16 3 , CrossFireX SLI CrossFireX. , 3-way SLI — X58 NVIDIA SLI ( NVIDIA BIOS, ForceWare), , , . BIOS Setup, — x16+x8+x8 x16+x16+x1.


, ,

, 16- 2 RDS(on) ( ) , . , , QPI — . EPU-6 Engine , , - , , ( ).

. Intel X58, , - , 16- , . , , , . , , , - , . , , , — , Nehalem .

, , ASUS, Express Gate SSD -. Splashtop ( Linux) , , Express Gate SSD ASUS P5Q Deluxe , .

-, , Fan Xpert Windows . , BIOS Setup ; .

, , , ( ) SAS .


ASUS, , , P5Q Deluxe, — TurboV. , , ( Core i7 Extreme Edition ). OC Palm, .
