ASUS P4S8X — системная плата на базе чипсета SiS648


Плата из серии «Gold», а это означает, что богатая комплектация и огромный набор интегрированных возможностей покупателю гарантированы. У нас в лаборатории побывал предсерийный экземпляр.

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке, краткая инструкция по установке и настройке платы — на 11 языках, включая русский;
  • Кабели: 2 Serial ATA, 2 ATA66/100/133, один ATA33 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с COM-портом;
  • Планку на заднюю панель компьютера с 2 портами USB и Game-портом;
  • Заглушку на заднюю панель платы;
  • 2 компакт-диска с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.1;
    • Adobe Acrobat Reader;
    • 3Deep;
    • PC-Cillin 2002;
    • ASUS Live Update;
    • ASUS HotKey;
    • ASUS Logo;
    • ASUS PCProbe;
    • ASUS Screensaver;
    • Winbond Voice Editor;
    • InterVideo WinDVD;
    • InterVideo WinRip;
    • InterVideo WinCoder;
    • InterVideo WinProducer.

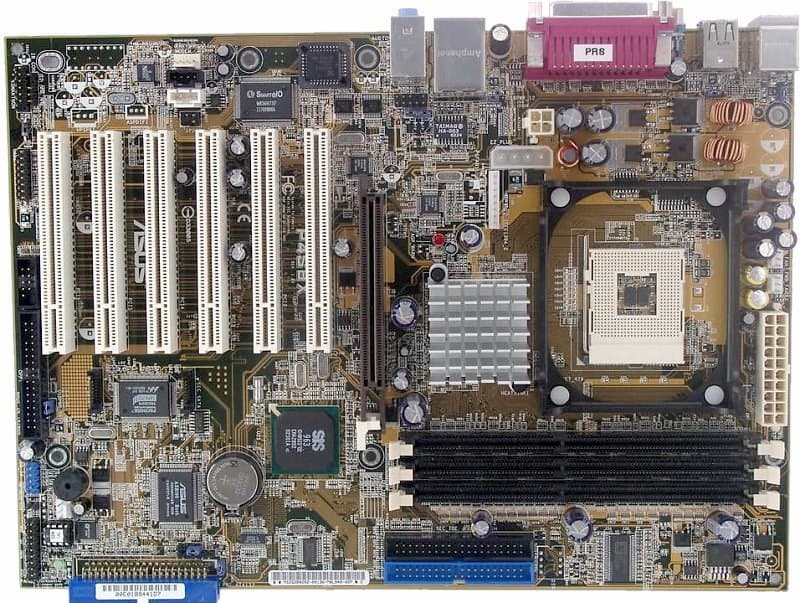

Вследствие большого количества интегрированных контроллеров и их разъемов разводка платы не совсем удобна: аудиовходы располагаются перед слотами PCI, а разъемы IDE RAID — позади них, при вставленной видеокарте неудобно манипулировать модулями памяти, к тому же целый ряд разъемов расположен у левого края платы. Доступ к некоторым перемычкам может быть затруднен при установке платы в корпус, их краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 5 конденсаторов по 1500 мкФ и несколько менее емких (неожиданно низкий показатель!).

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека C-Media CMI9739A, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX
  • контроллер IDE RAID, реализованный на базе микросхемы Promise PDC20376, с возможностью создания RAID уровней 0 и 1 по протоколам ATA133 и SerialATA;
  • контроллер шины IEEE 1394, реализованный на базе возможностей чипсета.

Благодаря использованию SmartI/O-контроллера Winbond W83697SF на плате реализована поддержка (и имеется разъем для подключения) считывателя смарт-карт.

На плате применены фирменные технологии компании ASUS Multi-Language BIOS, ASUS POST Reporter (для голосовых сообщений о возникновении проблем при загрузке системы), ASUS MyLogo2 (для отображения картинок на экране при загрузке системы), ASUS EZ Plug (для возможности использовать БП, не отвечающие стандарту ATX 2.03), ASUS Q-Fan (для автоматического контроля за скоростью вращения вентилятора) и ASUS EZ Flash.

Наличие напряжения +5 В в режиме StandBy индицируется зеленым светодиодом на плате, а при установке 3,3-вольтовой карты в слот AGP загорится красный светодиод, сигнализирующий о недопустимости применения этой видеокарты (при этом будет невозможен запуск системы даже при включении компьютера кнопкой Power).

На плате используются возможности системного мониторинга микросхемы ASUS ASB100 Bach. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора), платы (встроенным датчиком платы) и внешнего датчика, подключаемого к плате.

На плате имеется 3 разъема для регулируемого подключения вентиляторов.

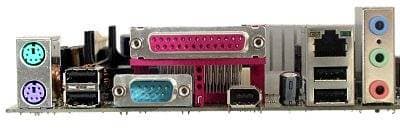

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE 1394 (чипсет поддерживает до 3 портов)/ 6 USB 2.0; размеры — 305х245 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Набор перемычек для включения возможности запуска системы с USB-устройств
Перемычка для включения возможности запуска системы с клавиатуры PS/2
Из BIOS, основанного на версии 6.00 от AwardНастройки таймингов памяти+CAS Latency, RAS Precharge Time, RAS To CAS Delay, RAS Active Time, Timing Constraint Control, MA Delay 1T/2T Select
Выбор частоты работы памяти+Auto, 100, 133, 166 и 200 МГц
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI+Chipset Clock Mode: Synchronous, Asynchronous
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—166 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x24
Изменение напряжения ядра процессора+1,5—1,8 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6 и 2,7 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP+1,5, 1,6 и 1,7 В

Использовалась версия BIOS 1004 beta 002, как последняя из доступных на время проведения тестирования.

Отличная плата, предоставляющая широкие возможности для подключения различных устройств и конфигурирования и разгона системы за меньшие деньги, нежели модели на базе чипсетов от Intel. Несколько смущает лишь сравнительно слабый стабилизатор напряжения питания процессора.

Результаты тестов:
