Материнская плата Asus H87M-Pro на чипсете Intel H87


Мы уже публиковали обзоры материнских плат компании Asus на топовом чипсете Intel Z87. Это достаточно дорогие платы, которые ориентированы на использование разблокированных (К-серии) процессоров Intel Core четвертого поколения и могут позиционироваться как решения для любителей разгона и компьютерных энтузиастов. Однако в силу высокой стоимости платы на Intel Z87 не относятся, как правило, к категории массовых продуктов. А вот чипсет Intel H87 вполне претендует на то, чтобы стать основой для материнских плат, которые можно отнести к категории массовых.

Несмотря на тот факт, что чипсет Intel H87 формально не является топовым в линейке чипсетов Intel 8-й серии, отличий между ним и топовым чипсетом Intel Z87 не так уж и много. С точки зрения пользователя важным является только одно: если Z87 позволяет группировать 16 линий PCI Express 3.0 от процессора Haswell в один порт x16, два порта x8 или один порт x8 и два порта x4, то H87 позволяет группировать эти линии только в один порт x16. Именно поэтому на платах с чипсетом Intel Z87 обычно имеется несколько слотов с форм-фактором PCI Express 3.0 x16, а на платах с H87 — только один. И именно поэтому чипсет Intel Z87 является основой для топовых и игровых решений, а H87 — основой для бюджетных «рабочих лошадок».

Однако часто бывает так, что платы на базе чипсета Intel H87 отличаются от своих собратьев на базе Z87 не только количеством слотов PCI Express 3.0 x16, но и своей бюджетной, урезанной конфигурацией. В большинстве случаев эти платы реализуют лишь базовую функциональность чипсета и не предусматривают наличия каких-либо дополнительных контроллеров (за редким исключением).

Собственно, для подавляющего большинства пользователей тех функциональных возможностей, которые предоставляет сам Intel H87, вполне достаточно. И именно поэтому платы на чипсетах Intel H87 пользуются большей популярностью, нежели платы на чипсетах Intel Z87.

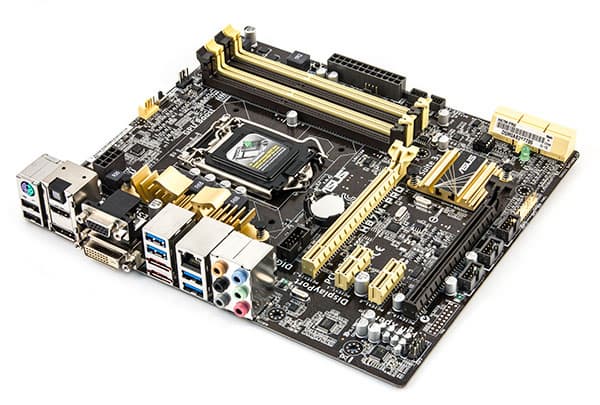

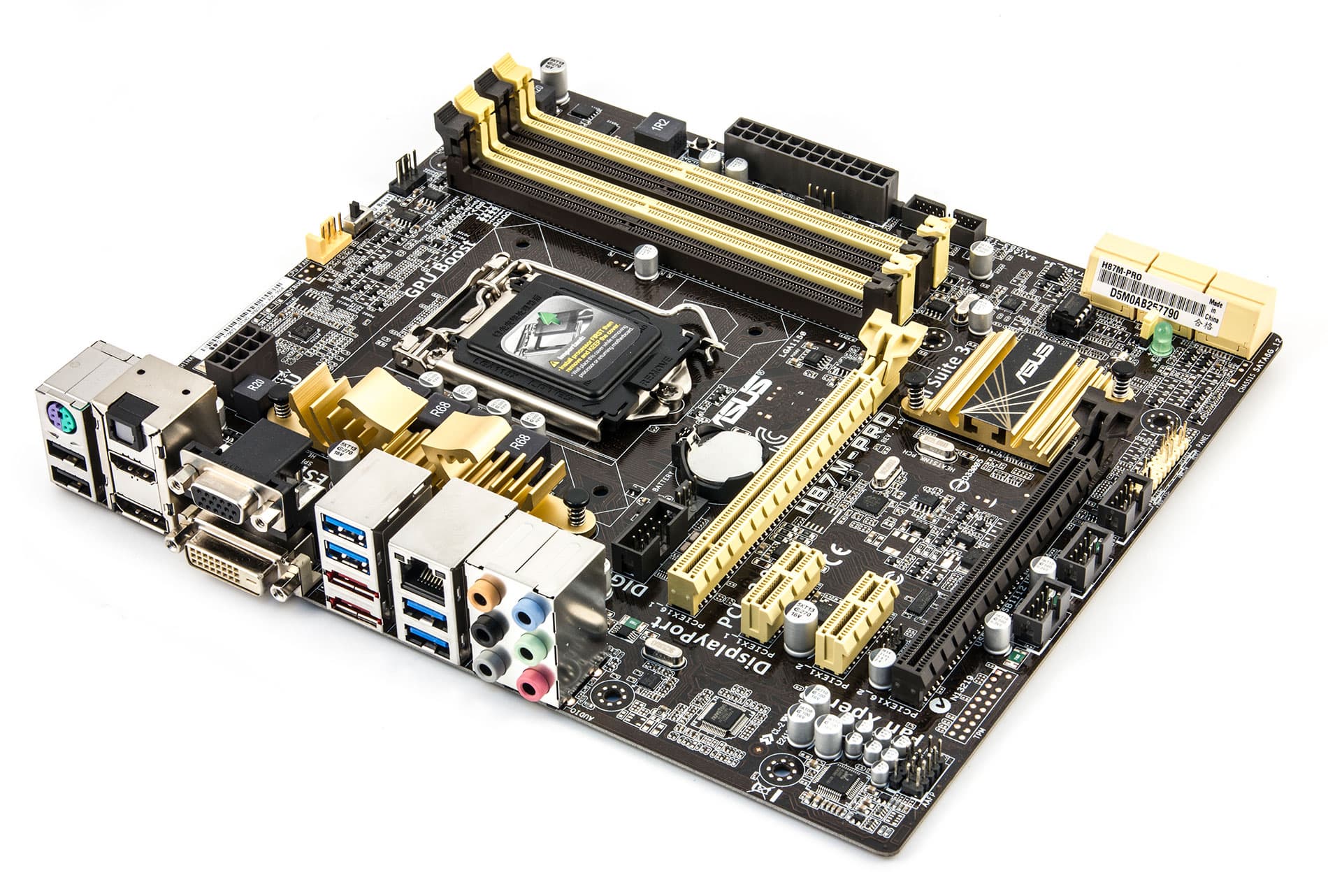

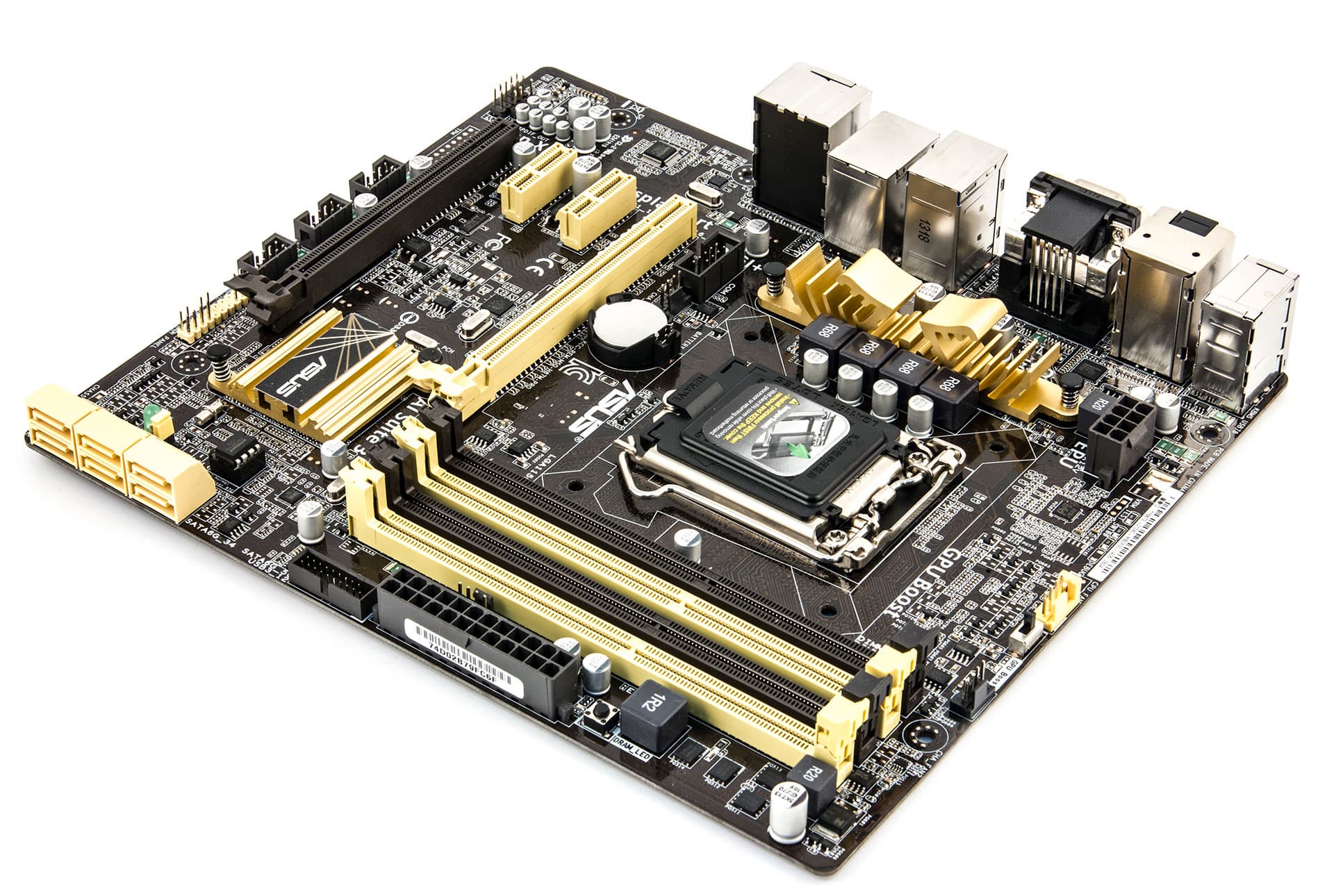

В этой статье мы рассмотрим одну из недорогих плат на чипсете Intel H87, которая имеет все шансы на то, чтобы стать популярной моделью. Речь идет о плате Asus H87M-Pro.

Комплектация и упаковка

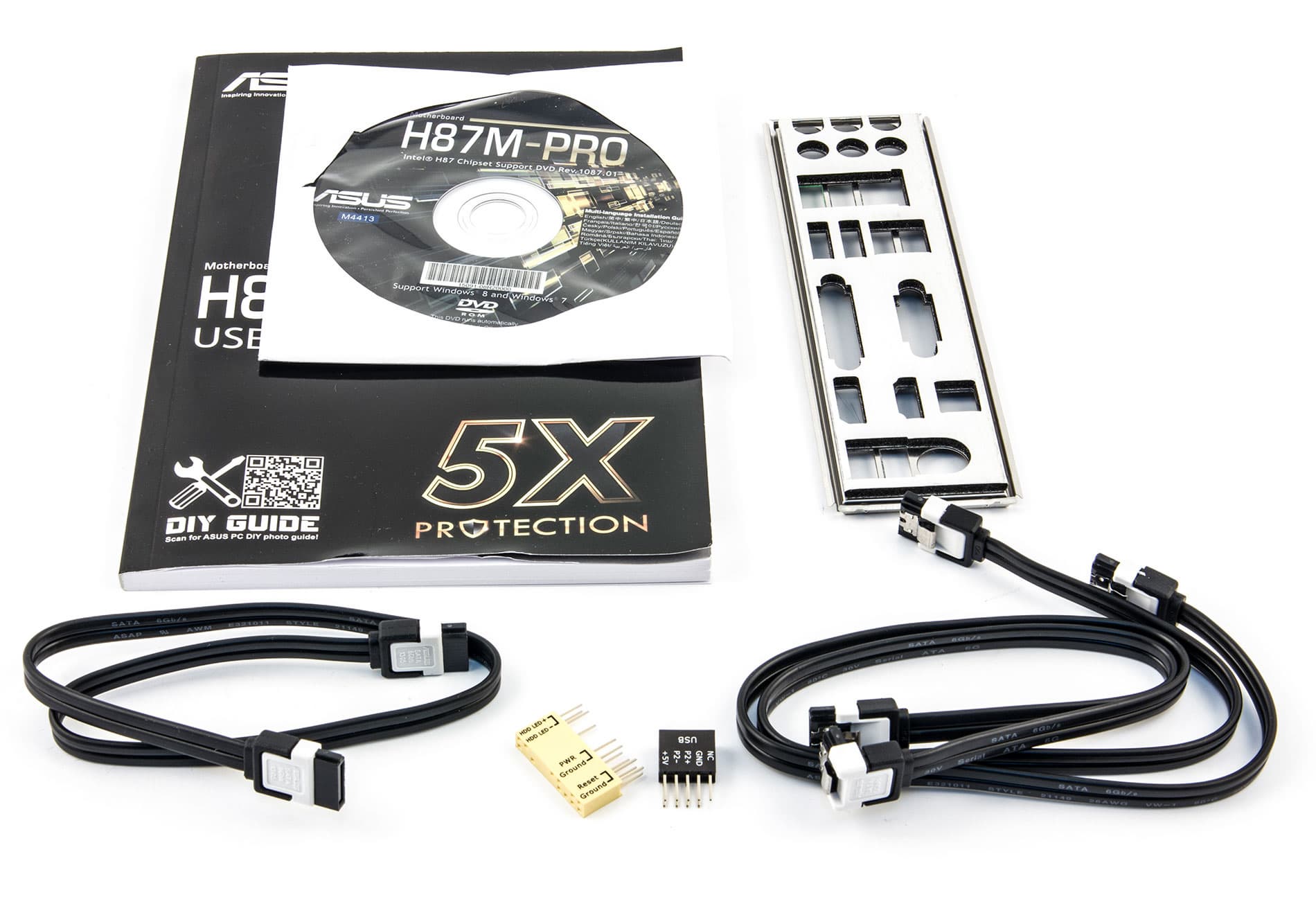

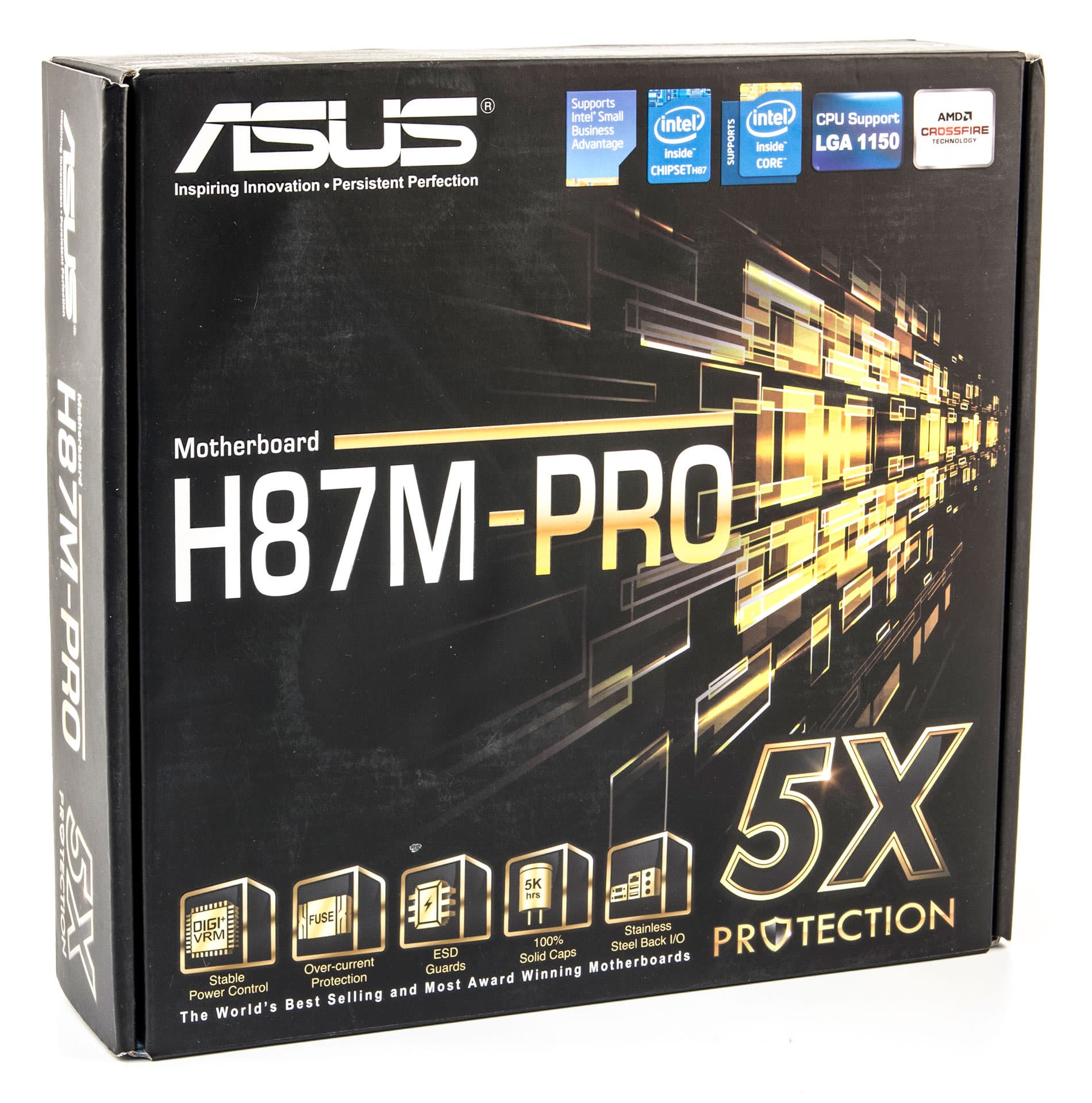

Комплектация платы Asus H87M-Pro в полной мере соответствует концепции бюджетной модели. Плата поставляет в небольшой коробке черного цвета, на которую методом ламинации нанесено название и логотипы поддерживаемых технологий. Кроме самой платы поставляется инструкция пользователя, DVD-диск с программным обеспечением и драйверами, всего три SATA-кабеля (все разъемы с фиксаторами, один кабель имеет угловой разъем с одной стороны), заглушка задней панели платы и традиционный Q-коннектор для облегчения подключения проводов к плате.

Конфигурация и особенности платы

Сводная таблица характеристик платы приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core четвертого поколения
Процессорный разъем
LGA1150
Чипсет
Intel H87
Память
4 × DDR3 (до 32 ГБ)
Аудиоподсистема
Realtek ALC892
Сетевой контроллер
Realtek 8111G
Слоты расширения
1× PCI Express 3.0 x16
2 × PCI Express 2.0 x1
1 × PCI Express 2.0 x4 (в форм-факторе PCI Express x16)
SATA-разъемы
6 × SATA 6 Гбит/с (чипсет)
2 × eSATA 6 Гбит/с (Marvell 88SE9172)
Количество USB-портов
6 × USB 3.0
8 × USB 2.0
Разъемы на задней панели
1 × HDMI
1 × DisplayPort
1 × DVI-D
1 × VGA
1 × S/PDIF (оптический, выход)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × PS/2
6 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
4 × разъема для подключения 4-контактных вентиляторов
1 × разъем для подключения портов USB 3.0
3 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
microATX (244×213 мм)

Форм-фактор

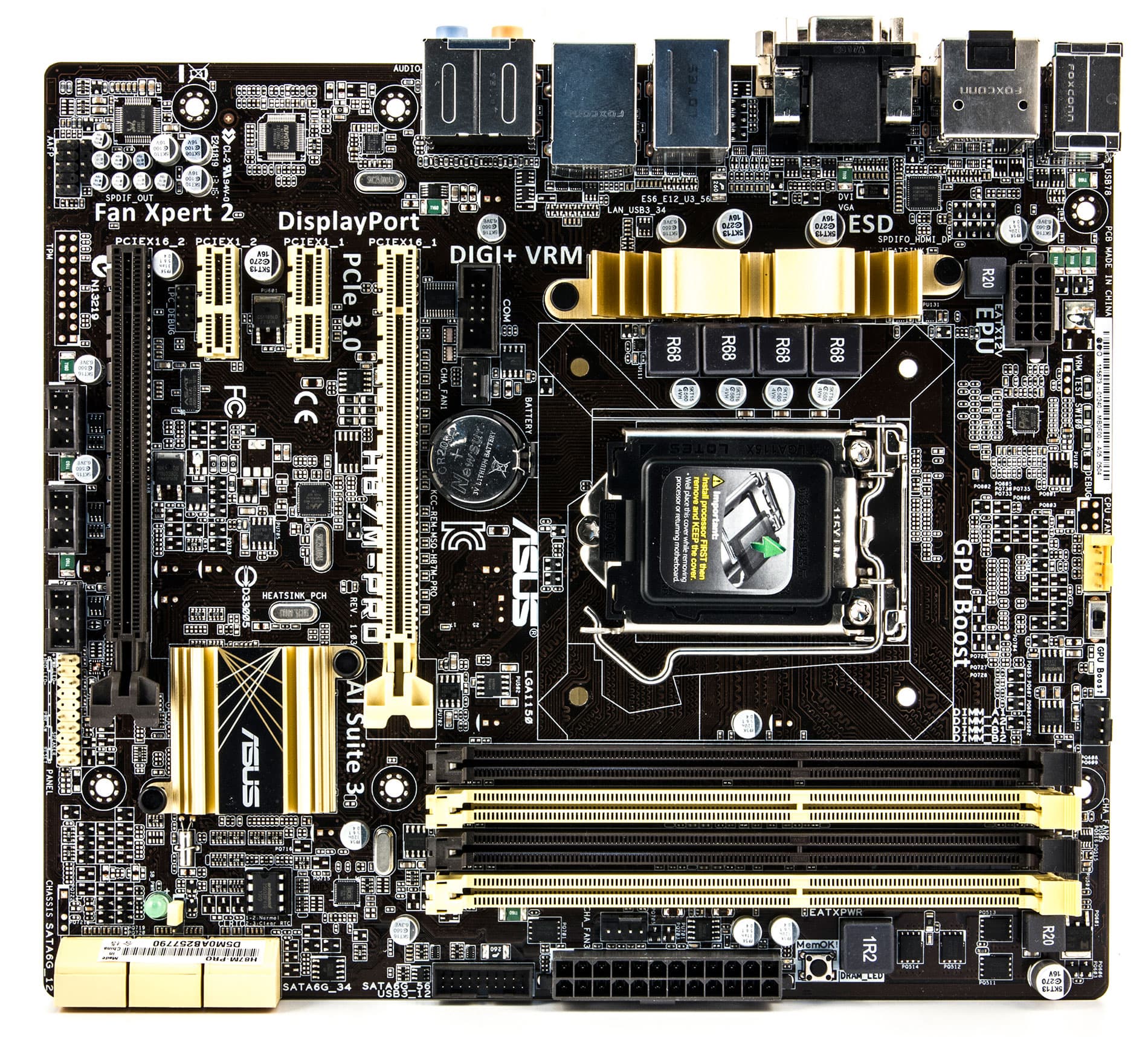

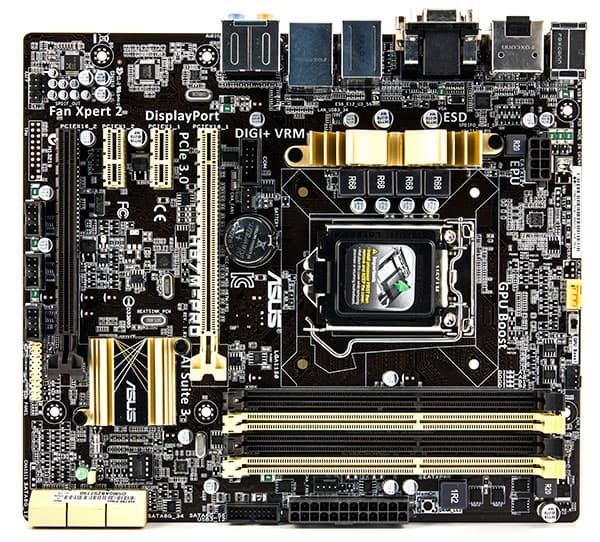

Плата Asus H87M-Pro выполнена в форм-факторе в microATX (244×213 мм), то есть, по своим размерам она немного больше, чем плата форм-фактора Mini ITX (170×170 мм), но меньше, чем плата с форм-фактором ATX (305×244 мм).

Для монтажа платы предусмотрено шесть крепежных отверстий.

Чипсет и процессорный разъем

Как уже отмечалось, Asus H87M-Pro основана на чипсете Intel H87 и, соответственно, поддерживает только процессоры Intel Core четвертого поколения (кодовое наименование Haswell) с разъемом LGA1150.

Память

Для установки модулей памяти на плате Asus H87M-Pro предусмотрено четыре DIMM-слота, что позволяет устанавливать по два DDR3-модулю на каждый из двух каналов памяти. Максимальным объемом поддерживаемой памяти составляет 32 ГБ (при использовании 8-гигабайтных модулей памяти).

Согласно спецификации, плата поддерживает память DDR3-1600/1333/1066 (без ECC). Также поддерживается память с XMP-профилями.

Слоты расширения

Для установки видеокарты на плате Asus H87M-Pro имеется один слот PCI Express 3.0 x16, который реализован с использованием 16 линий PCI Express 3.0, поддерживаемых процессорами Haswell.

Кром того, на плате имеется еще один слот с форм-фактором PCI Express 2.0 x16 и два слота PCI Express 2.0 x1, которые реализованы с использованием чипсетных линий PCI Express 2.0 (чипсет Intel H87 имеет контроллер PCI Express 2.0 на 8 линий).

Слот с форм-фактором PCI Express 2.0 x16 функционирует на максимальной скорости x4 (фактически, это слот PCI Express 2.0 x4, но выполненный в форм-факторе слота PCI Express x16). Теоретически, этот слот также можно использовать для установки второй дискретной видеокарты (поддерживается технология ATI CrossFireX).

Интересно отметить, что слот PCI Express 2.0 x4 (в форм-факторе PCI Express x16) сделан разделяемым со слотами PCI Express 2.0 x1. То есть, всего для слота PCI Express 2.0 x4 и двух слотов PCI Express 2.0 x1 используется четыре чипсетных линии PCI Express 2.0. Соответственно, если задействуется слот PCI Express 2.0 x4 и он функционирует на скорости x4, то слоты PCI Express 2.0 x1 будут недоступны. Если же задействуются слоты PCI Express 2.0 x1, то слот PCI Express 2.0 x4 будет работать на скорости x2 (по умолчанию он работает именно на скорости x2 и для переключения в другой режим работы необходимо произвести соответствующие настройки в UEFI BIOS).

Переключение линий PCI Express 2.0 производится с использованием мультиплексора/демультиплексора ASMedia ASM 1140.

Вообще, нужно отметить, что решение сделать разделяемыми слот PCI Express 2.0 x4 со слотами PCI Express 2.0 x1, выглядит немного странным. Действительно, всего чипсет Intel H87 поддерживает 8 линий PCI Express 2.0. На самой плате имеется лишь два контроллера (сетевой и дополнительный SATA-контроллер), которые используют линии PCI Express 2.0. Таким образом, остается еще шесть линий PCI Express 2.0. Этого достаточно, чтобы реализовать и слот PCI Express 2.0 x4 , и два слота PCI Express 2.0 x1.

Видеоразъемы

Поскольку процессоры Haswell имеют интегрированное графическое ядро, а чипсет Intel H87 поддерживает возможность использования процессорной графики, для подключения монитора на плате имеются разъемы портов HDMI 1.4 (максимальное разрешение 4096×2160@24 Гц), DisplayPort 1.2 (4096×2160@24 Гц), DVI-D (1920×1200@60 Гц) и VGA (1920×1200@60 Гц). Собственно, для бюджетного ПК, который может и не подразумевать использования дискретной видеокарты, наличие такого количества разъемов вполне актуально.

Ну и естественно, плата поддерживает одновременное подключение до трех мониторов (особенность процессоров Haswell).

SATA-разъемы

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 и реализованы на базе интегрированного в чипсет SATA-контроллера. Кроме того, имеется еще и два порта eSATA 6 Гбит/с, которые выведены на заднюю панель платы. Эти порты реализованы на базе дополнительного двухпортового SATA-контроллера Marvell 88SE9172.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0/2.0 и восемь портов USB 2.0/1.1. Причем четыре порта USB 3.0/2.0 и два порта USB 2.0/1.1 выведены на заднюю панель платы, а для подключения оставшихся портов на плате имеются соответствующие разъемы.

Все USB поры реализованы на основе контроллера, интегрированного в чипсет Intel H87 и никаких дополнительных USB-контроллеров и хабов на плате нет.

Аудиоподсистема

Аудиоподсистема на плате Asus H87M-Pro самая простая. Она основана на бюджетном 8-канальном (7.1) HD-аудиокодеке Realtek ALC892, а на задней панели платы предусмотрено шесть аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Сетевой интерфейс

Для подключения к сегменту локальной сети на плате Asus H87M-Pro реализован гигабитный интерфейс на базе контроллера Realtek 8111G.

Дополнительные особенности

Среди дополнительных особенностей платы Asus H87M-Pro можно выделить наличие разъема PS/2 для подключения мыши или клавиатуры, а также разъема для подключения COM-порта. Стоит отметить наличие традиционной кнопки MemOK!, которая предназначена для запуска системы в случае установки «необычных» модулей памяти. Кроме того, имеется и переключатель GPU Boost, позволяющий реализовать разгон графического ядра процессора.

Так же, данная плата поддерживает маркетинговую концепцию 5x Protection, которая объединяет в себе пять «фишек»:

  • повышенная степень защиты от повреждений, что достигается за счет применения специальных предохранителей, защищающих плату от коротких замыканий;
  • защита от электростатического разряда;
  • применение высоконадежных твердотельных конденсаторы с увеличенным сроком службы (до 5000 часов);
  • заглушка для задней панели платы выполнена из нержавеющей стали, что делает ее устойчивой к коррозии;
  • использование цифровой системы питания DIGI+ Power Control, которая соответствует стандарту Intel VRD 12.5.

Система питания

Для подключения блока питания на плате Asus H87M-Pro имеется 24-контактный и 8-контактный разъемы.

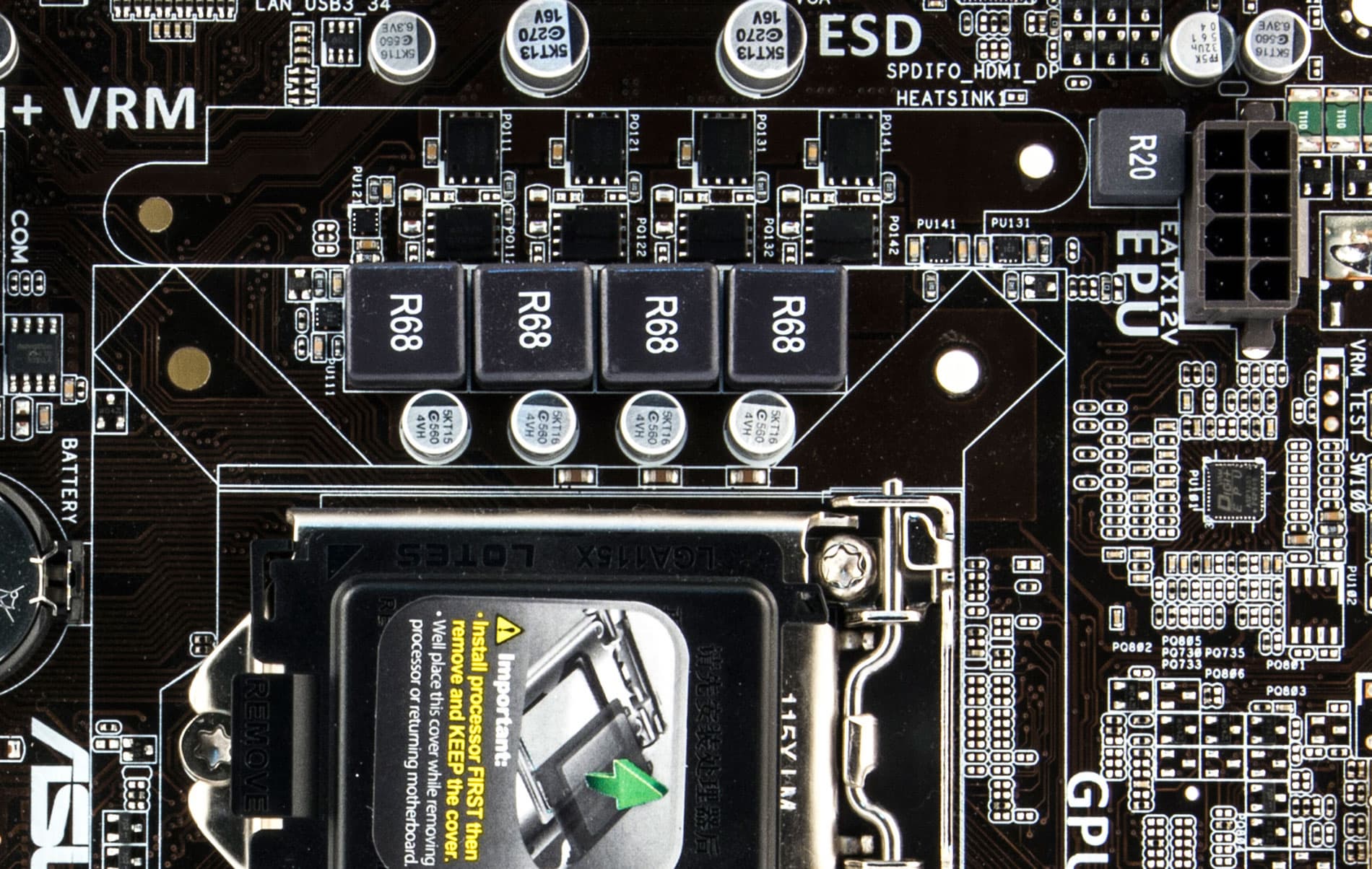

Сам регулятор напряжения питания процессора является 4-фазным и основан на PWM-контроллере с маркировкой ASP1253. В самих каналах питания применяются дискретные MOSFET-транзисторы 4955N и 4937N компании ON Semiconductor.

Система охлаждения

Для подключения вентиляторов на плате предусмотрено четыре четырехконтактных (с PWM-управлением скоростью вращения) разъема, один из которых предназначен для подключения вентилятора кулера процессора, а остальные — для подключения дополнительных корпусных вентиляторов.

Разъем для подключения вентилятора кулера процессора поддерживает как четырехконтактные (c PWM-управлением), так и трехконтактные (с управлением по напряжению) вентиляторы. Он имеет функцию авто-определения типа подключенного вентилятора (данная технология используется на всех материнских платах Asus). Для этого, на левой стороне разъема имеется дополнительная стенка с пружинным контактом, что позволяет материнской плате автоматически определять тип подключенного вентилятора.

На плате также имеется система из двух радиаторов. Один радиатор установлен на MOSFET-транзисторах регулятора напряжения питания процессора, а второй закрывает чипсет.

UEFI BIOS

Если говорить об UEFI BIOS, то он достаточно традиционен для плат Asus, хотя, с учетом особенностей чипсета Intel H87, несколько отличается по своим функциональным возможностям от UEFI BIOS на платах Asus с чипсетом Intel Z87.

В дальнейшем мы рассмотрим особенности UEFI BIOS версии 0802 на примере процессора Intel Core i7-4770K с разблокированным коэффициентом умножения.

Собственно, как и на всех платах компании Asus, UEFI BIOS на плате Asus H87M-Pro имеет два режима отображения: простой (EZ Mode) и полный (Advanced Mode). Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка и разгон системы доступен только в режиме Advanced Mode.

Главное отличие UEFI BIOS на плате Asus H87M-Pro от UEFI BIOS на платах Asus с чипсетом Intel Z87 заключается в настройках, позволяющих разгонять процессор.

Для разгона процессора и памяти традиционно предназначена вкладка Ai Tweaker. Вообще, для всех плат Asus на базе чипсета Intel Z87 разгон процессора возможен только при активированной технологии Intel Turbo Boost и только, когда для параметра Ai Overclock Tuner на вкладке Ai Tweaker установлено значение XMP или Manual. В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора.

В UEFI BIOS платы Asus H87M-Pro для параметра Ai Overclock Tuner предусмотрено только два значения: XMP и Auto. При выборе значения XMP активируется XMP профиль для модулей памяти. А изменять коэффициент умножения ядер процессора можно вне зависимости от значения параметра Ai Overclock Tuner, но только при активированной технологии Intel Turbo Boost.

Возможность изменения частоты тактового генератора BCLK не предусмотрена вообще. Нет и такого параметра, как CPU Strap, который позволяет выбирать значения частоты BCLK 100, 125, 167 и 250 МГц. Частота BCLK строго фиксирована и составляет 100 МГц.

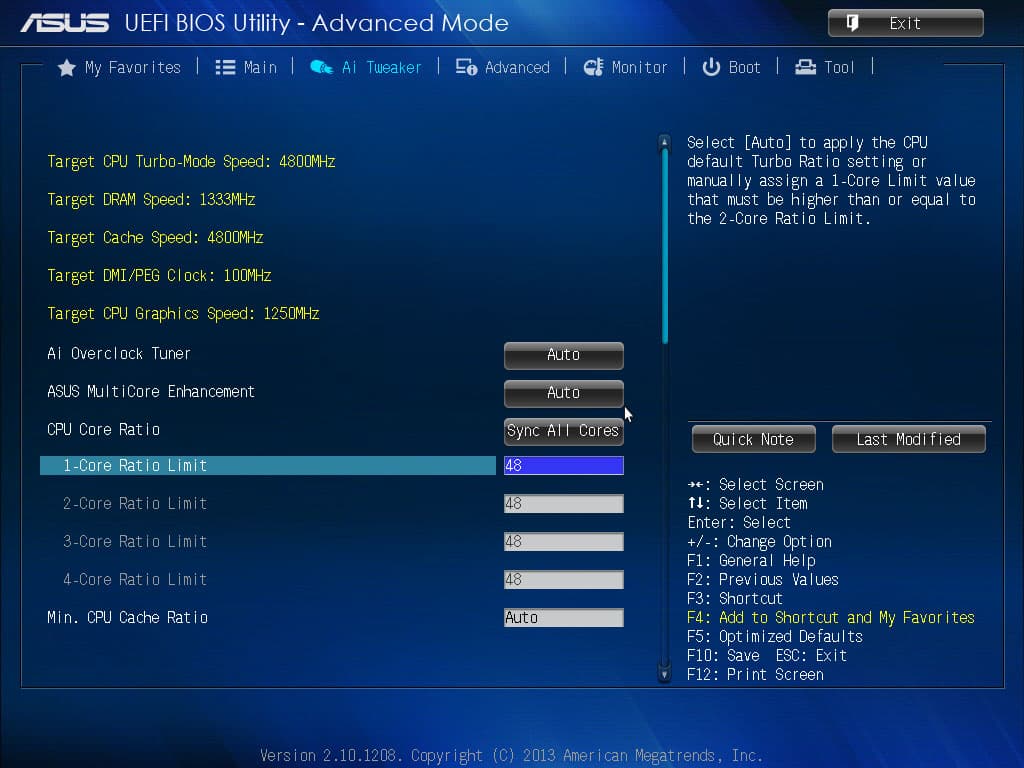

Коэффициент умножения ядер процессора можно задавать для каждого случая числа загруженных ядер процессора, а можно задавать одновременно для всех загруженных ядер процессора.

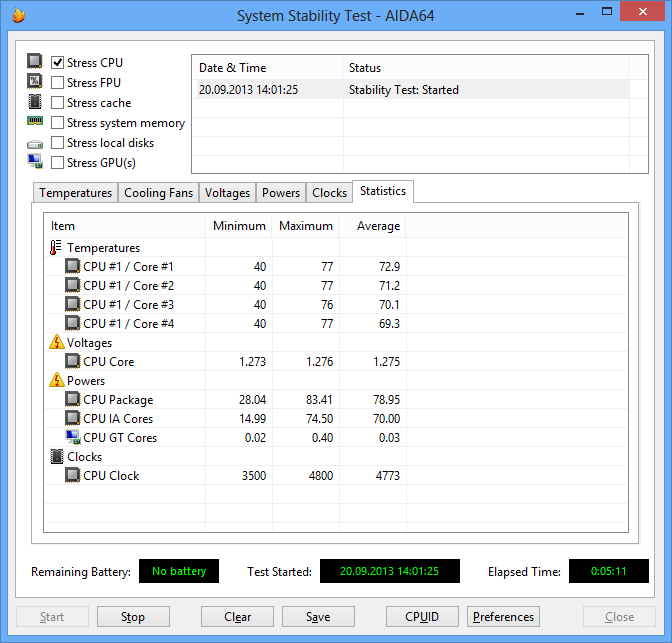

Процессор Intel Core i7-4770K нам удалось разогнать на плате Asus H87M-Pro до тактовой частоты 4,8 ГГц (коэффициент умножения 48). При этом, максимальная температура процессора не превосходила 77 °С при его загрузке стресс-тестом Stress CPU из пакета AIDA64 Extreme Edition. Никаких дополнительных настроек в UEFI BIOS не производилось. Отметим, что для нашего процессора Intel Core i7-4770K — это предельная частота, до которой его удавалась разгонять на различных платах с использованием воздушного охлаждения.


Кроме коэффициента умножения ядер процессора, в настройках Ai Tweaker можно задавать минимальное и максимальное значения коэффициента умножения для кэша L3 (CPU Cache Ratio). По умолчанию эти коэффициенты принимают значения, зависящие от установленной частоты ядер процессора (режим Auto).

Так же, имеется возможность задавать максимальную частоту графического ядра и выбирать частоту работы памяти DDR3. Попутно отметим, что, несмотря на тот факт, что в спецификации на плату указывается лишь поддержка памяти DDR3 с максимальной частотой 1600 МГц, в настройках UEFI BIOS можно выбрать память с частотой вплоть до 3200 МГц.

Так же в разделе Ai Tweaker можно настроить режим работы интегрированного в процессор регулятора напряжения питания (IVR) и настроить режим работы внешнего регулятора напряжения питания (собственно, здесь все то же самое, что и на платах Asus с чипсетом Intel Z87)

Все остальные возможности по настройке платы Asus H87M-Pro через UEFI BIOS не отличаются от возможностей по настройке плат Asus с чипсетом Intel Z87.

Фирменные утилиты

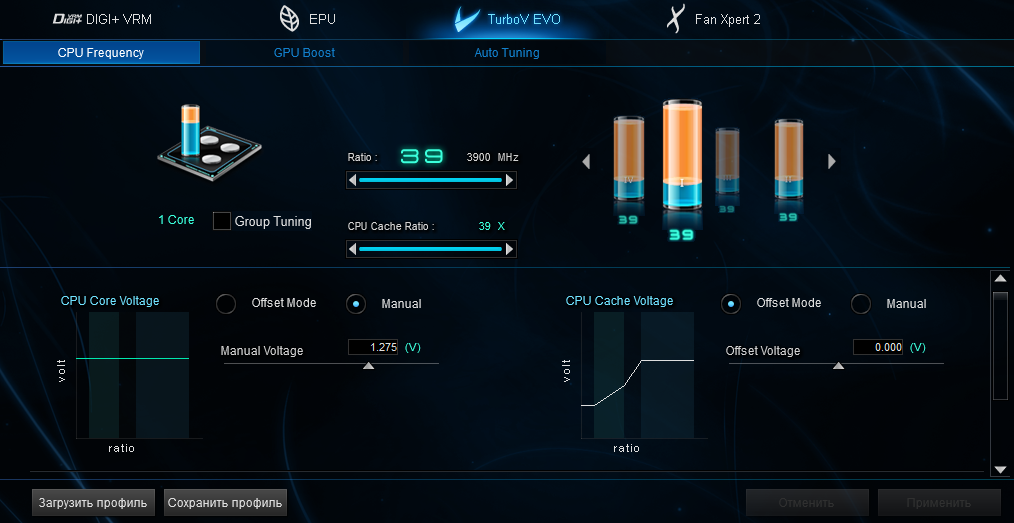

Традиционно, в комплекте со всеми платами Asus поставляется и ряд фирменных утилит, объединенных в пакет Asus AI Suite III. К плате Asus H87M-Pro так же прилагается пакет Asus AI Suite III.

Однако с учетом особенностей чипсета Intel H87, некоторые утилиты пакета Asus AI Suite III отличаются от утилит, типичных для плат с чипсетом Intel Z87.

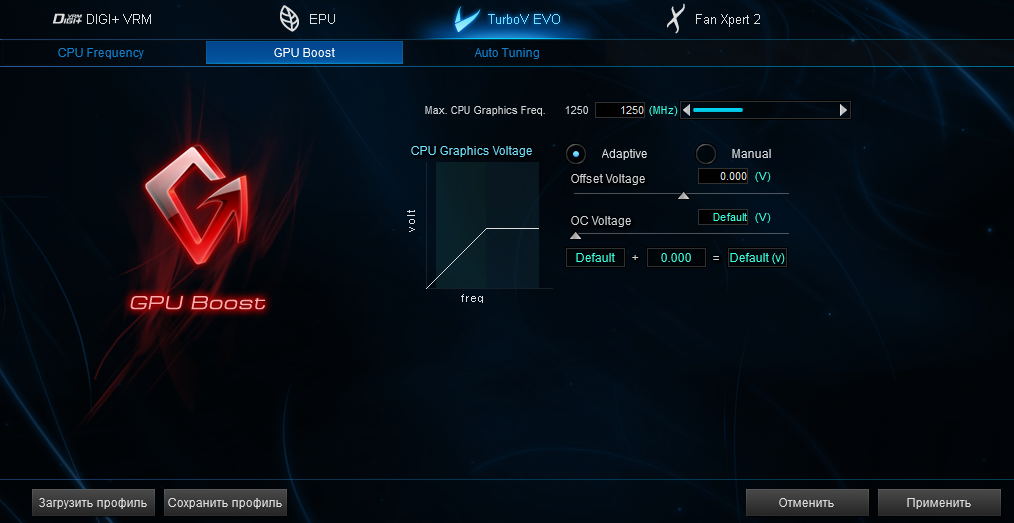

Так, вместо утилиты Dual Intelligent Processors 4 в состав пакета Asus AI Suite III для платы Asus H87M-Pro входит утилита Asus Performance and Power Saving Utilities, которая объединяет в себе утилиты Digi+ VRM, EPU, TurboV Evo и XFan Xpert 2. Собственно, эти утилиты (за исключением TurboV EVO) присутствуют и в пакете Dual Intelligent Processors 4, но, помимо них, имеются также и утилиты 4-Way Optimization и TPU, которые позволяют разгонять процессор. Ну а в утилите Asus Performance and Power Saving Utilities для разгона процессора и графического ядра предназначена утилита TurboV Evo.


Выводы

Вообще плата Asus H87M-Pro представляет собой отличное решение для универсальных домашних компьютеров совершенно различного предназначения.

Формально эта плата не относится ни к игровой, ни к оверклокерской серии, однако она позволяет разгонять разблокированные процессоры K-серии.

Тот факт, что плата не позволяет менять частоту BCLK и устанавливать частоты 125, 167 и 250 МГц (собственно, это естественно для чипсета Intel H87), нельзя считать недостатком. Действительно, как показывает практика, использование частот BCLK 125, 167 и 250 МГц для разгона процессора нее позволяет получить более высоких результатов, в сравнении с частотой 100 МГц. Ну а если речь не идет об экстремальном разгоне процессора с использованием жидкого азота, то изменение частоты BCLK — вообще бесполезная вещь.

Так что в плане разгона процессоров K-серии возможности платы Asus H87M-Pro ничуть не хуже возможностей плат на чипсетах Intel Z87.

Ну а наличие всего одного слота PCI Express 3.0 x16 для установки видеокарты (слот PCI Express 2.0 x4 c форм-фактором PCI Express x16 мы не считаем, поскольку такое решение малоэффективно), по большому счету, также вполне достаточно. Много ли найдется пользователей, которые устанавливают в свои компьютеры по две и более видеокарт? Даже для мощного игрового ПК вполне достаточно одной мощной дискретной видеокарты.

Так что функциональных возможностей платы Asus H87M-Pro вполне достаточно для подавляющего большинства пользователей.

Единственное, что нам осталось непонятным с этой платой — это зачем нужно было делать разделяемыми слоты PCI Express 2.0 x1 и слот PCI Express 2.0 x4.

Впрочем, считать это серьезным недостатком платы вряд уместно.

К несомненным плюсам платы стоит отнести ее стоимость. На момент написания этой статьи ее средняя розничная стоимость составляла чуть менее 4 тыс. руб. На наш взгляд, это вполне адекватная цена для данной платы, хотя, конечно, можно найти и более дешевые варианты (даже менее 3 тыс. руб).
